等离子电切系统技术参数

cut等离子切割机参数
以下是CUT等离子切割机的一些参数：
1. 机型：CUT-40/LGK40、CUT-50/LGK50、CUT-60/LGK60
2. 额定输入电压（v）：220v（10%）、380v（10%）
3. 外形尺寸（mm）：370*150*234、485*200*380、485*200*380
4. 包装尺寸（mm）：455*275*345、580*320*420、500*300*420
5. 切割电流调节范围（a）：20-60
6. 切割速度：快，运行成本低，切割速度可达气割数倍
7. 切口特点：窄、平整光滑，变形小，可免再加工
8. 适用范围：广泛用于普通钢、不锈钢、铝、钛、铸铁等金属板管材料的切割
9. 主机重量（kg）：18kg
10. 外型尺寸（mm）：480*230*368
11. 防护等级：IP23
12. 绝缘等级：F
13. 负载持续率（%）：60%
14. 效率（%）：85%
15. 主要附件：切割枪、焊夹、焊接电缆、刷子、焊帽/眼镜
这些参数仅供参考，实际产品可能因型号、品牌和用途的不同而有所差异。

如需了解更多详细信息，请参考产品说明书或咨询相关厂商。

等离子切割机技术规格书一、使用的条件工作环境温度：-15℃～＋45℃。

贮存环境温度；-15℃～＋45℃二、名称及数量设备名称：等离子切割机（切割+电焊双用款）设备数量：2台三、技术要求1、技术参数：（1）型号： CUT-80（2）电源电压（V）：220v/380v（3）规格尺寸：≧555mm*285mm*555mm（4）产品重量：≧32.5KG（5）极限切割：≧25mm（6）切割材质：铁/不锈钢/铜/铝/镀锌板（7）气泵材质：全铜芯（8）防护等级： IP21S2、等离子切割机设备的制造，需符合国家标准规范要求，或行业现行的有关标准，提供检验合格证明。

3、设备性能技术要求：（1）设备零部件选用优质材料制造，所选用的机械、电气、电子元件是优质的，成熟的，可靠的系列产品。

（2）后备有可靠的安全保护、保险措施，以防止误操作或意外事故。

（3）设备必须技术先进，操作直观简便，易于维护和维修。

（4）设备噪音按GB/T16769标准测试，不得高于80db（A）。

4、设备安全技术要求：设备应符合中华人民共和国安全标准。

5、设备环保要求：设备应符合中华人民共和国环境标准。

6、其它要求：设备主要部件的材质符合国家及行业相关规定要求，使用寿命不低于10年。

四、供货范围1、主机、备品、备件、专用工具等按照行业标准配备齐全。

2、配备焊线1条（≧5米）；地线1条（≧5米）；割枪1个（≧15米）；喷嘴10个；电极10个；瓷嘴10个。

3、随机提供设备及其部件相关图纸、资料、产品使用说明书等纸质版各三份，合格证、检定证纸质版各一份。

五、设计、制造和检验标准设备的设计和制造以及设备的检验应符合国家或行业现行的有关标准。

六、质保期及售后服务1、产品质量保证期为自货到安装调试验收合格起12个月。

在质保期内若设备出现任何故障（含易损件、配件更换等），供货方保证在24小时内赶到现场进行免费处理；在质保期之外,供货方保证在48小时之内赶到现场进行有偿维修、更换损坏的设备及配件。

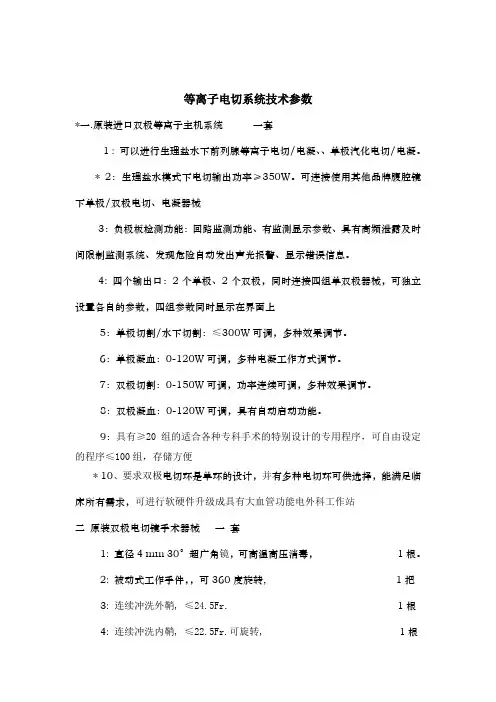

等离子电切系统技术参数
*一.原装进口双极等离子主机系统一套
1 : 可以进行生理盐水下前列腺等离子电切/电凝、、单极汽化电切/电凝。

*2：生理盐水模式下电切输出功率≥350W。

可连接使用其他品牌腹腔镜下单极/双极电切、电凝器械
3：负极板检测功能：回路监测功能、有监测显示参数、具有高频泄露及时间限制监测系统、发现危险自动发出声光报警、显示错误信息。

4: 四个输出口：2个单极、2个双极，同时连接四组单双极器械，可独立设置各自的参数，四组参数同时显示在界面上
5：单极切割/水下切割：≤300W可调，多种效果调节。

6：单极凝血：0-120W可调，多种电凝工作方式调节。

7：双极切割：0-150W可调，功率连续可调，多种效果调节。

8：双极凝血：0-120W可调，具有自动启动功能。

9：具有≥20组的适合各种专科手术的特别设计的专用程序，可自由设定的程序≤100组，存储方便
* 10、要求双极电切环是单环的设计，并有多种电切环可供选择，能满足临床所有需求，可进行软硬件升级成具有大血管功能电外科工作站
二原装双极电切镜手术器械一套
1:直径4 mm 30°超广角镜，可高温高压消毒，1根。

2: 被动式工作手件，，可360度旋转, 1把
3: 连续冲洗外鞘, ≤24.5Fr. 1根4:连续冲洗内鞘, ≤22.5Fr.可旋转,1根
5:闭孔器1根6: 双极导线:用于等离子连接线1根7: 双极电切环1根8: 双极电凝电极1根9：带圆锥的转换头，连接排空器用1个10：膀胱冲洗排空器1个。

等离子体手术系统技术参数一、用途：用于耳、鼻、喉等临床的微创手术：鼻甲肥大减容术、鼾症（悬雍垂腭咽、软腭成型术）、舌根部减容术、扁桃体减容、切除术、腺样体切除术、头颈部肿瘤切除术、声带消融术、CAUP、鼻中隔粘连术等；及治疗。

二、配置要求2.1、等离子体手术系统主机1台2.2、脚控踏板1台2.3、生理盐水控制器1套2.4、生理盐水控制器连接线1根2.5、电源线线缆1根2.6、提供用户操作手册三、技术要求*3.1、。

原装进口，提供SFDA的进字号医疗器械产品注册证，列出品牌及详细型号。

*3.2、工作频率：10OK赫兹；3.3、工作介质：等离子体，把组织分解成二氧化碳，水及其他气体；决无炭化；3.4、工作原理：手术等离子的工作原理，以特定频率电能激发介质产生等离子体，等离子体中的高速带电粒子与人体组织发生化学作用，从而完成ENT手术所需功能3.5、功能要求：打孔、消融、切割、止血、吸引等功能3.6、低温微创：工作温度40-70C,3.7、切割温度：＜54℃；3.8、止血温度：＜70℃3.9、组织热穿透深度：＜1mm；330、具有刀头自动识别功能；*3.11、双显示屏具有独立的消融功率显示屏和独立的止血功率显示屏。

3.12、单消融通道完成时间：≤15S;刀头前有刻度指示深度；3.13、融切刀头：多点双电极设计；具有切割，消融，止血，吸引一体化功能；3.14、吸引和灌洗功能：连接刀头可完成吸引和灌洗功能*3.15、有浙江省物价收费标准和医保收费标准。

浙江省内使用客户：三级医院10家以上，便于学习交流和售后服务。

并提供用户清单。

四、商务要求：1、投标方参与报价即视作响应采购方所有参数和条款。

2、中标方必须提供生产厂家代理授权证明。

3、供货期限：设备于签订合同后30个工作日内到货。

4、售后服务：保修期工2年。

5、培训要求：提供免费培训，中标人承担所有费用6、设备安装：中标人按照制造商的要求免费安装和调试。

7、验收方式：设备安装完毕后，由买卖双方共同对设备进行验收。

耳鼻喉科低温等离子电切电凝系统技术参数及售后要求一、设备名称：耳鼻喉科低温等离子电切电凝系统二、数量：1台，预算：10万元以内。

*三、设备用途：耳科鼓膜打孔及耳鼻喉各种息肉、增生、肥大、出血、炎症、糜烂的治疗。

四、技术参数：1、等离子体功率源（主机）1台；*1.1、额定输出频率≥350KHz,切割模式下额定负载150Q±10Q,最大输出功率200W±40W,凝血模式不少于3种，额定负载100Q±10Q最大输出功率80W±16Wo▲1.2、工作状态显示为1.CD液晶屏显示，多界面可同时显示：动态阻抗、电极状态和切凝的模式、功率等图形、字母和数字。

1.3、具有自动识别不同代码双极电极切割模式或凝固模式输出的默认功率，并可增减与显示。

1.4、具有超负荷保护装置，当遇到过载时屏幕提示显示“过载”或“过流”字样。

▲1.5、具有电极安装状态显示（未接上电极时显示闪烁）。

2、双踏板脚踏开关1个，双踏板带吸引控制。

3、流体控制器1个，用于配合出水电极，控制电极水流起停吸附同步完成。

4、双极电极，正负一体式双极电极，具有盐水下气化、消融、凝血、吸引等功能。

*4.1、多形状消融电极（多形状电极），具有多种手术配套用的消融电极可选择，包括勾状、双环状、马蹄状、杆状、电极钳等。

五、售后技术服务及要求：1、维修响应时间：维修人员24小时内到达现场。

2、供货方保证质保期内设备开机率295%,若机器送回厂方维修，需提供备用机。

3、提供全套技术资料、操作手册、简易操作规程（塑封）、维修手册,三级保养流程，提供专业安装。

☆4、供货方保证提供系统安装调试与应用培训，整机免费无责保修25年，并提供原厂质保函。

保修期结束后，提供设备维护和维修服务。

☆5、提供设备上使用的耗材以及易损耗配件的名称和价格。

6、附技术参数比较对照表和响应值。

7、附详细配置清单。

8、提供产品资质文件，进口设备或元件需提供检测报告、报关单和商检单。

等离子双极电切电凝系统技术参数一、项目内容：等离子双极电切电凝系统1套，包含：（1）等离子发生器（含脚踏）1台；（2）电切镜及操作系统1套，仪器台车1台二、技术要求（一）等离子发生器技术要求：1.技术参数响应标准：产品性能、结构组成及主要数据和功能需依据医疗器械产品注册证或国家认可的专利证明文件的内容进行技术响应2.等离子发生器：等离子IGBT功率源，具有等离子双极电切和电凝的手术功能。

产品名称和标准应是国家认定的等离子双极电切电凝产品名称和标准。

3.发生器注册证：必须提供国家认可的等离子双极电切电凝系统注册证，产品标准必须执行等离子电切标准。

4.等离子激发效率：＞80%，等离子激发速度更快5.功率源：采用等离子IGBT功率管，具有自适应不同组织阻抗并相应调节输出动态功率变化的功能，变化范围：切割模式不小于200W±40W,凝血模式不小于120W±24W。

（提供能证实以上变化范围的有效的产品注册证为支撑依据）。

6.等离子发生器具有国家认可发明专利认证证书及CE认证7.组织表面温度：40℃—70℃8.热穿透深度≤0.2mm9.等离子输出频率：≥375KHz，负载:电切150Ω，电凝100Ω。

（提供能证实以上频率的有效的产品注册证为支撑依据）。

10.双极，正负极回路通过双极电极直接到发生器主机，工作手件及操作人员不带电，无负极板11.电源运行范围：100-120伏, 220-240伏12.显示：工作状态显示屏为LED的液晶显示，≥5.6吋，多界面显示，可同时显示：动态阻抗、电极状态和切凝的模式、功率等图形、字母和数字13.具有凝血模式和切割模式的输出选择及各模式输出功率的增减控制，并可显示（提供国家医疗器械检测中心的检测材料为支撑依据）14.具有凝血模式或切割模式手术时帮助判定组织效应的阻抗条图显示（提供国家医疗器械检测中心的检测材料为支撑依据）15.网络连接：采用以太网、RS-232和USB的网络接口通过外接的PC，记录手术全过程的状态参数以及进行处理工作16.双极电极为单环状带正负极一体式，有环状、铲状、杆状、钩状、针状设计，杆状电极可加长至570mm（可提供实物），有双极凝切电极和双极电凝电极。

实用标准文案
产品特点：
1、整机采用方管焊结构，具有刚性好，精度高，自重轻，惯量小的特点。

所有焊接件均振动时效去应力处理，有效的防止了结构变形；
2、纵、横向驱动：均采用精密斜齿齿轮齿条（7级精度）传动。

纵向导轨采用台湾进口的直线导轨，横向运行横梁整体铝结构，保证了切割机的运行平稳，精度高，且经久耐用，清洁美观；可以非常完美的保证运动的精度和平衡度；
3、简单易用的自动编程系统，使数控编程不再复杂，轻而易举；
4、数控控制系统采用中美合资北京斯达特的数控切割机控制系统，配合PLC作输入输出控制，使该电气系统具有优良稳定性和超强抗干扰。

产品主要技术性能指标：
1、切割形状：可编程切割直线和圆弧构成的任意平面形状钢板零件；
2、切割精度：国家标准JB/T10045.3－99；
3、切割宽度：横向跨度1500mm，有效切割宽度1250mm，可以根据客户需求加长；
4、轨道长度：轨道长度3000mm，有效切割长度2500mm，可以根据客户需求加长；
6、切割厚度：视等离子电源而定
7、割炬系统数：异型切割系统1套，
8、数控系统：北京斯达特SH2012H数控切割控制系统，简单易用，稳定可靠；
9、数控编程：基于AutoCAD的全自动图形化编程软件；文泰雕刻软件
10、文件传输：配USB接口；
12、切割气体：压缩空气
13、调速范围：0---15000mm/min（米/分钟）。

精彩文档。

泌尿外科等离子电切系统技术参数1、高清纯数字图像处理装置（外科专用的、超高清）1.1、高清医用全数字化影像处理（3CCD或3MOS），具有HDTV成像功能1.2、HDTV信号输出：模拟信号输出可选择RGB（1080/501）和YPbPr(1080/501)；数字信号输出可选择HD-SDI、SD-SDI、DVI等1.3、SDTV信号输出：VBS复合视频，Y/C、YPbPr、RGB可同时输出OSD功能，即可键入病人信息功能。

1.4、手术图片实时拍摄和手术视频实时录制功能，支持U盘即插即用，输出格式为1920X1080高清信号;1.4、具有自动白平衡功能，也可以用面板上的白平衡按钮调节白平衡1.5、具有自动调焦功能1.6、配医学专用液晶监视器：大于等于26寸，具有RGB、DVI、HDMI等接口，分辨率1920*1080，比例16：9★1.7、分辨率：1920×1080P逐行扫描1.8具有腹腔镜、宫腔镜、关节镜等多种专业手术模式。

摄像头具有遥控功能，可遥控白平衡，图像的放大缩小，或亮度大小。

1.9、具有遥控功能，可在内窥镜上设置，遥控监视器、打印机等。

1.10、兼容外科超高清、高清和标清电子腹腔镜、电子膀胱镜、电子输尿管镜、纤维镜等各种软、硬镜，实行一机多用。

1.11、主机可接单晶片1CCD、普通三晶片3CCD、高清三晶片3HCCD摄像头。

1.12、具有自动增益控制和自动亮度调节功能，内镜前端距目标较远导致光线不足时，可以对画面进行电子放大，图像亮度±8级可调。

1.13、具有自动色彩调节功能，也可以用面板上的色彩调节按钮调节，红色±8档、蓝色±8档、色度调节±8档。

1.14、对比度调节可设置为三种模式：正常、高、低。

1.15、具有自动测光功能，也可以用面板上的测光按钮调节，分自动、峰值、平均三种切换。

1.16、具有图像冻结功能，有利于观察软镜静态图像。

1.17、具备PC卡数字化静态图片记录功能1.18、具备画中画功能，同时显示辅助图像1.19、具有窄带成像（NBI）功能，该观察模式时，从光源发出的波长在380nm--460nm和510nm--570nm范围内的光束照射组织上，并通过CCD来捕捉反射光后在屏幕上的图像；有助于观察黏膜表面毛细血管的细节，诊断、确定前期肿瘤1.20、摄像头和适配器，比例1：0.8，用于开展电切、输尿管镜、经皮肾镜等硬镜手术1.21、专用台车1.22、配置要求：高清摄像主机1台、摄像头1套、监视器1台、台车1台2、冷光源特点：灯泡寿命显示；待机功能；具有自动调光、手动调光两种模式。
