等离子电切系统技术参数
*一.原装进口双极等离子主机系统一套
1 : 可以进行生理盐水下前列腺等离子电切/电凝、、单极汽化电切/电凝。
*2:生理盐水模式下电切输出功率≥350W。
可连接使用其他品牌腹腔镜下单极/双极电切、电凝器械
3:负极板检测功能:回路监测功能、有监测显示参数、具有高频泄露及时间限制监测系统、发现危险自动发出声光报警、显示错误信息。
4: 四个输出口:2个单极、2个双极,同时连接四组单双极器械,可独立设置各自的参数,四组参数同时显示在界面上
5:单极切割/水下切割:≤300W可调,多种效果调节。
6:单极凝血:0-120W可调,多种电凝工作方式调节。
7:双极切割:0-150W可调,功率连续可调,多种效果调节。
8:双极凝血:0-120W可调,具有自动启动功能。
9:具有≥20组的适合各种专科手术的特别设计的专用程序,可自由设定的程序≤100组,存储方便
* 10、要求双极电切环是单环的设计,并有多种电切环可供选择,能满足临床所有需求,可进行软硬件升级成具有大血管功能电外科工作站
二原装双极电切镜手术器械一套
1:直径4 mm 30°超广角镜,可高温高压消毒,1根。
2: 被动式工作手件,,可360度旋转, 1把
3: 连续冲洗外鞘, ≤24.5Fr. 1根4:连续冲洗内鞘, ≤22.5Fr.可旋转,1根
5:闭孔器1根6: 双极导线:用于等离子连接线1根7: 双极电切环1根8: 双极电凝电极1根9:带圆锥的转换头,连接排空器用1个10:膀胱冲洗排空器1个。
等离子体手术系统技术参数一、用途:用于耳、鼻、喉等临床的微创手术:鼻甲肥大减容术、鼾症(悬雍垂腭咽、软腭成型术)、舌根部减容术、扁桃体减容、切除术、腺样体切除术、头颈部肿瘤切除术、声带消融术、CAUP、鼻中隔粘连术等;及治疗。
二、配置要求2.1、等离子体手术系统主机1台2.2、脚控踏板1台2.3、生理盐水控制器1套2.4、生理盐水控制器连接线1根2.5、电源线线缆1根2.6、提供用户操作手册三、技术要求*3.1、。
原装进口,提供SFDA的进字号医疗器械产品注册证,列出品牌及详细型号。
*3.2、工作频率:10OK赫兹;3.3、工作介质:等离子体,把组织分解成二氧化碳,水及其他气体;决无炭化;3.4、工作原理:手术等离子的工作原理,以特定频率电能激发介质产生等离子体,等离子体中的高速带电粒子与人体组织发生化学作用,从而完成ENT手术所需功能3.5、功能要求:打孔、消融、切割、止血、吸引等功能3.6、低温微创:工作温度40-70C,3.7、切割温度:<54℃;3.8、止血温度:<70℃3.9、组织热穿透深度:<1mm;330、具有刀头自动识别功能;*3.11、双显示屏具有独立的消融功率显示屏和独立的止血功率显示屏。
3.12、单消融通道完成时间:≤15S;刀头前有刻度指示深度;3.13、融切刀头:多点双电极设计;具有切割,消融,止血,吸引一体化功能;3.14、吸引和灌洗功能:连接刀头可完成吸引和灌洗功能*3.15、有浙江省物价收费标准和医保收费标准。
浙江省内使用客户:三级医院10家以上,便于学习交流和售后服务。
并提供用户清单。
四、商务要求:1、投标方参与报价即视作响应采购方所有参数和条款。
2、中标方必须提供生产厂家代理授权证明。
3、供货期限:设备于签订合同后30个工作日内到货。
4、售后服务:保修期工2年。
5、培训要求:提供免费培训,中标人承担所有费用6、设备安装:中标人按照制造商的要求免费安装和调试。
7、验收方式:设备安装完毕后,由买卖双方共同对设备进行验收。
耳鼻喉科等离子手术系统技术要求一、临床用途要求:耳鼻喉各种息肉、增生、肥大、出血、炎症、糜烂等的治疗。
如:通过鼻甲减容,咽腭部打孔,舌根打孔,扁桃体、悬雍垂的打孔或者切割来治疗阻塞性睡眠呼吸暂停综合症(鼾症),以及鼻出血、鼻息肉、过敏性鼻炎、声带小结等方面的治疗。
二、性能指标:1、电源:AC220V,50HZ★2、工作频率:IOOKHz(要求最大浮动范围控制在IOKHZ内)3、输出功率:等离子汽化切割:ITO档可调等离子汽化凝血:ITO档可调等离子汽化打孔:ITO档可调等离子消融凝血:ITO档可调★4、阻抗显示阻抗显示为0-999,阻抗侦测和自动能量检测技术。
具有热损毁深度监控系统,对治疗深度进行实时检测反馈、达到预期(设置)的消融深度和治疗范围自动提示操作者。
5、工作计时:0-99S循环计时6、整机功耗W700W7、输出功率呈350W8、界面显示及指示:按键式操作界面,采用LED数码显示,面板密封防水设计。
9、阻抗(IMPEDANCE),功率(POWER)、时间(TIME)显示。
10、切割消融(ABLATION)、止血凝固(PLACOAG)工作模式指示。
H、刀头(ELECTRODE)、脚踏(FOOTSWn'CH)、刀头寿命和等离子浓度(PLADENSITY)连接、识别指示。
12、能实现双极或多极切割、低温消融、切割、止血、凝固,微创安全可靠。
★13、具有两种工作模式,一种ABLATION(打孔、切割、止血、消融等功能)模式,一种PLACoAG(止血、凝固)模式。
14、多刀头可选:根据不同的部位,不同的病症配备不同长短、粗细、弧度、能量级的治疗刀头。
★15、一个治疗刀头能同时实现消融、凝固、止血、切割功能,在一个手柄、同一个输出接口输出,避免了手术操作过程中频繁更换治疗刀头的麻烦。
16、具备多极吸引切割功能及配置,适合开展扁桃体、腺样体、乳头状瘤、息肉、CAUP.UPPP 等。
17、配备能安全有效治疗隐蔽及深部病变组织的功能,如治疗喉深部及舌根等部位。
等离子双极电切电凝系统技术参数一、项目内容:等离子双极电切电凝系统1套,包含:(1)等离子发生器(含脚踏)1台;(2)电切镜及操作系统1套,仪器台车1台二、技术要求(一)等离子发生器技术要求:1.技术参数响应标准:产品性能、结构组成及主要数据和功能需依据医疗器械产品注册证或国家认可的专利证明文件的内容进行技术响应2.等离子发生器:等离子IGBT功率源,具有等离子双极电切和电凝的手术功能。
产品名称和标准应是国家认定的等离子双极电切电凝产品名称和标准。
3.发生器注册证:必须提供国家认可的等离子双极电切电凝系统注册证,产品标准必须执行等离子电切标准。
4.等离子激发效率:>80%,等离子激发速度更快5.功率源:采用等离子IGBT功率管,具有自适应不同组织阻抗并相应调节输出动态功率变化的功能,变化范围:切割模式不小于200W±40W,凝血模式不小于120W±24W。
(提供能证实以上变化范围的有效的产品注册证为支撑依据)。
6.等离子发生器具有国家认可发明专利认证证书及CE认证7.组织表面温度:40℃—70℃8.热穿透深度≤0.2mm9.等离子输出频率:≥375KHz,负载:电切150Ω,电凝100Ω。
(提供能证实以上频率的有效的产品注册证为支撑依据)。
10.双极,正负极回路通过双极电极直接到发生器主机,工作手件及操作人员不带电,无负极板11.电源运行范围:100-120伏, 220-240伏12.显示:工作状态显示屏为LED的液晶显示,≥5.6吋,多界面显示,可同时显示:动态阻抗、电极状态和切凝的模式、功率等图形、字母和数字13.具有凝血模式和切割模式的输出选择及各模式输出功率的增减控制,并可显示(提供国家医疗器械检测中心的检测材料为支撑依据)14.具有凝血模式或切割模式手术时帮助判定组织效应的阻抗条图显示(提供国家医疗器械检测中心的检测材料为支撑依据)15.网络连接:采用以太网、RS-232和USB的网络接口通过外接的PC,记录手术全过程的状态参数以及进行处理工作16.双极电极为单环状带正负极一体式,有环状、铲状、杆状、钩状、针状设计,杆状电极可加长至570mm(可提供实物),有双极凝切电极和双极电凝电极。
耳鼻喉科低温等离子电切电凝系统技术参数及售后要求一、设备名称:耳鼻喉科低温等离子电切电凝系统二、数量:1台,预算:10万元以内。
*三、设备用途:耳科鼓膜打孔及耳鼻喉各种息肉、增生、肥大、出血、炎症、糜烂的治疗。
四、技术参数:1、等离子体功率源(主机)1台;*1.1、额定输出频率≥350KHz,切割模式下额定负载150Q±10Q,最大输出功率200W±40W,凝血模式不少于3种,额定负载100Q±10Q最大输出功率80W±16Wo▲1.2、工作状态显示为1.CD液晶屏显示,多界面可同时显示:动态阻抗、电极状态和切凝的模式、功率等图形、字母和数字。
1.3、具有自动识别不同代码双极电极切割模式或凝固模式输出的默认功率,并可增减与显示。
1.4、具有超负荷保护装置,当遇到过载时屏幕提示显示“过载”或“过流”字样。
▲1.5、具有电极安装状态显示(未接上电极时显示闪烁)。
2、双踏板脚踏开关1个,双踏板带吸引控制。
3、流体控制器1个,用于配合出水电极,控制电极水流起停吸附同步完成。
4、双极电极,正负一体式双极电极,具有盐水下气化、消融、凝血、吸引等功能。
*4.1、多形状消融电极(多形状电极),具有多种手术配套用的消融电极可选择,包括勾状、双环状、马蹄状、杆状、电极钳等。
五、售后技术服务及要求:1、维修响应时间:维修人员24小时内到达现场。
2、供货方保证质保期内设备开机率295%,若机器送回厂方维修,需提供备用机。
3、提供全套技术资料、操作手册、简易操作规程(塑封)、维修手册,三级保养流程,提供专业安装。
☆4、供货方保证提供系统安装调试与应用培训,整机免费无责保修25年,并提供原厂质保函。
保修期结束后,提供设备维护和维修服务。
☆5、提供设备上使用的耗材以及易损耗配件的名称和价格。
6、附技术参数比较对照表和响应值。
7、附详细配置清单。
8、提供产品资质文件,进口设备或元件需提供检测报告、报关单和商检单。
等离子射频手术系统参数(★要求必须提供证明素材)一、主机★1、设备主机注册证:(符合临床全麻下咽喉及喉深部III类手术类别要求)是国家食品药品监督总局批准的三类医疗设备注册证。
所提供的产品要求国产品牌。
★2、发明专利:具备等离子技术的发明专利(非实用型专利、非外观专利)3、CE认证:具备欧盟认可的CE认证。
4、具有射频消融功能(双极射频电极消融)和等离子消融切割功能5、具有内镜下消融切割和止血功能,通过了国家医疗器械检测部门对电极在内镜下使用的相关国家标准要求(GB9706.19和GBU244)的检测。
需要提供对应的检测证明或者注册证上体现。
7、时间可控制在500毫秒内。
8、工作频率IoOKHZ9、最大功率不低于360%10、自动检测附件及刀头功能:能在连接好脚踏和手柄后主机根据不同刀头自动设置默认功率大小。
11、安全可控:低温控制:工作温度仅为40-70C,创面无碳化,对周边组织损伤小。
操作精确:消融作用在靶组织表面,离子作用仅为130微米。
创伤轻微:黏膜损伤小、出血少、疼痛轻、恢复快。
二、一次性双极射频等离子体手术电极(射频等离子刀头)1、临床用途:用于软组织切割、消融、凝血和干燥。
2、适配参数:交流O〜360Vnns,IOOKHZ~5MHz、额定电压:500V3、部分刀头含有吸引软管和滴注生理盐水功能。
4、电极(刀头)为已灭菌一次性无菌产品,并具有药监部门一次性无菌体系考核证书5、根据不同手术部位,不同的病症配备不同长短、粗细、弧度、能量级的治疗刀头6、在同一支刀头、同一个输出接口输出,能同时实现消融、凝固、止血、切割功能,避免了手术操作过程中频繁更换治疗刀头的麻烦具备多极吸引切割功能及配置。
★7、具有独立的医疗器械注册证的一次性双极射频等离子体手术电极(射频等离子刀头)。
★8\要求随机配送脊柱刀头3把,各型关节刀头15把。
低温等离子体多功能手术系统技术参数(国产)一、低温等离子体多功能手术系统二、临床使用范围:椎间盘手术:颈椎消融术/汽化术、腰椎盘內汽化消融术、侧路/后路靶点减压术。
椎间(盘镜)手术:镜下汽化、消融、止血术。
三、主机参数1.界面同时具有:汽化切割、消融凝血、消融定时;功率≤300W.工作档位1-9档可调,同时每一档位具有半档功率精准可调。
时间从0-999秒可调,0档不计时。
2. 等离子体止血、消融温度40~60℃,等离子体镜下汽化、切割、温度40~70℃。
3. 双极或多极设计,不用负极板。
4. 主机和刀头均有芯片,插入不同的刀头主机自动输出相应的功率档位,无需反复调节,十分安全。
5. 主机采用全智能数字控制电路,须具备以下四种功能:a)具有消融全时监控负载反馈信息,当消融达到最佳状态时,主机能通过双极消融刀头反馈阻抗信息并能自动调节阻抗和能量的大小,防止过度治疗和温度上升。
b)具有功率档位消融深度程控技术,保证了肥厚性部位组织达到一次性更好、更彻底的治疗,减少病人重复治疗费用及痛苦。
c)具有自动识别三种组织结构:血液、粘膜组织、间质组织,并输出对应的波形和阻抗。
凝血使用脉冲波有效的防止组织粘连和渗透并形成≤1mm的凝固层;粘膜治疗采用了强力波快速瘢痕收缩形成高阻抗防止对肌层渗透;间质组织消融运用柔和间断波能准确的把能量数控到相应深度并防止对组织的粘连,达到最快、有效、精确、安全的治疗。
d)具有各种手术刀头识别和保护功能、减少负损伤。
6. 使用双脚踏控制消融、止血、切割、剥离手术。
四、主机配套刀头(电极)的参数1.刀头种类:有双极柱状直型刀头最细可达到小于等于0.7mm和可手控180度定向靶点消融刀头。
2.刀头采用最先进的合金钛钢耐磨材料,激光焊接技术,不易脱落3.刀头种类多,有可弯曲刀头、颈椎消融刀头、腰椎打孔消融多功能刀头、单侧双通道脊柱微创专用切割、消融、止血刀头、孔镜下汽化修复止血刀头等可供选择。
等离子切割机技术要求
1、等离子切割机100A技术指标
(1) 能够实现20A-100A电流无级调整
(2) 起弧方式包括接触与非接触起弧
(3) 负载持续率不低于80%
(4) 整机具有欠压.过压.过热.及热保护功能
(5) 碳钢切割要求切割30MM,质量切割不低于25MM
(6) 具有切割自锁功能
2、氩弧焊机技术指标
(1) 焊接电流5-270A具有高频起弧功能,能够实现AC-DC电流输出陡降特性
(2) 防护等级要求高于等于IP23
(3) 基值电流.频率.工作时间能够精确调整,能够快速点焊。
(4) 总线能够程序升级
(5) 焊接具有自锁功能
(6) 5A焊接电弧要求稳定燃烧,具有电弧沉降功能
(7) 具有氩弧焊及手工电弧焊双功能。

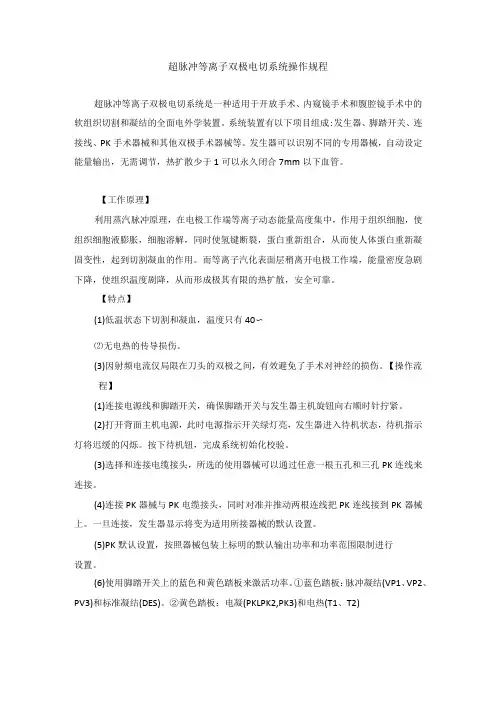

超脉冲等离子双极电切系统操作规程超脉冲等离子双极电切系统是一种适用于开放手术、内窥镜手术和腹腔镜手术中的软组织切割和凝结的全面电外学装置。
系统装置有以下项目组成:发生器、脚踏开关、连接线、PK手术器械和其他双极手术器械等。
发生器可以识别不同的专用器械,自动设定能量输出,无需调节,热扩散少于1可以永久闭合7mm以下血管。
【工作原理】利用蒸汽脉冲原理,在电极工作端等离子动态能量高度集中,作用于组织细胞,使组织细胞液膨胀,细胞溶解,同时使氢键断裂,蛋白重新组合,从而使人体蛋白重新凝固变性,起到切割凝血的作用。
而等离子汽化表面层稍离开电极工作端,能量密度急剧下降,使组织温度剧降,从而形成极其有限的热扩散,安全可靠。
【特点】(1)低温状态下切割和凝血,温度只有40〜⑵无电热的传导损伤。
(3)因射频电流仅局限在刀头的双极之间,有效避免了手术对神经的损伤。
【操作流程】(1)连接电源线和脚踏开关,确保脚踏开关与发生器主机旋钮向右顺时针拧紧。
(2)打开背面主机电源,此时电源指示开关绿灯亮,发生器进入待机状态,待机指示灯将迟缓的闪烁。
按下待机钮,完成系统初始化校验。
(3)选择和连接电缆接头,所选的使用器械可以通过任意一根五孔和三孔PK连线来连接。
(4)连接PK器械与PK电缆接头,同时对准并推动两根连线把PK连线接到PK器械上。
一旦连接,发生器显示将变为适用所接器械的默认设置。
(5)PK默认设置,按照器械包装上标明的默认输出功率和功率范围限制进行设置。
(6)使用脚踏开关上的蓝色和黄色踏板来激活功率。
①蓝色踏板:脉冲凝结(VP1、VP2、PV3)和标准凝结(DES)。
②黄色踏板:电凝(PKLPK2,PK3)和电热(T1、T2)(7)术后从连线上分离器械,然后取下连接线,最后关闭电源。
⑻用温和的清洁剂清洁脚踏开关、发生器,消毒连接线。
【注意事项】(1)严格遵循所有的安装过程,确保使用前所有连线正确连接,以免造成短路和仪器损坏。

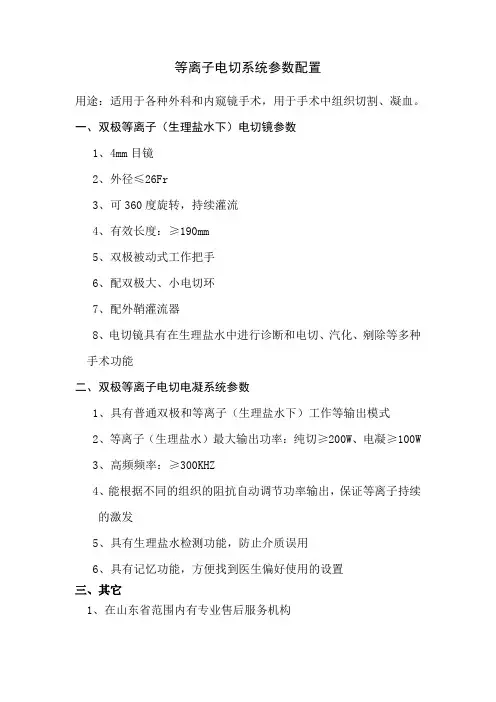

等离子电切系统参数配置
用途:适用于各种外科和内窥镜手术,用于手术中组织切割、凝血。
一、双极等离子(生理盐水下)电切镜参数
1、4mm目镜
2、外径≤26Fr
3、可360度旋转,持续灌流
4、有效长度:≥190mm
5、双极被动式工作把手
6、配双极大、小电切环
7、配外鞘灌流器
8、电切镜具有在生理盐水中进行诊断和电切、汽化、剜除等多种手术功能
二、双极等离子电切电凝系统参数
1、具有普通双极和等离子(生理盐水下)工作等输出模式
2、等离子(生理盐水)最大输出功率:纯切≥200W、电凝≥100W
3、高频频率:≥300KHZ
4、能根据不同的组织的阻抗自动调节功率输出,保证等离子持续
的激发
5、具有生理盐水检测功能,防止介质误用
6、具有记忆功能,方便找到医生偏好使用的设置
三、其它
1、在山东省范围内有专业售后服务机构
2、提供原厂质保服务36个月,有完整的维修服务方案,发生故障时及时提供备用机,满足临床需要。
等离子电切系统参数配置
用途:适用于各种外科和内窥镜手术,用于手术中组织切割、凝血。
一、双极等离子(生理盐水下)电切镜参数
1、4mm目镜
2、外径≤26Fr
3、可360度旋转,持续灌流
4、有效长度:≥190mm
5、双极被动式工作把手
6、配双极大、小电切环
7、配外鞘灌流器
8、电切镜具有在生理盐水中进行诊断和电切、汽化、剜除等多种手术功能
二、双极等离子电切电凝系统参数
1、具有普通双极和等离子(生理盐水下)工作等输出模式
2、等离子(生理盐水)最大输出功率:纯切≥200W、电凝≥100W
3、高频频率:≥300KHZ
4、能根据不同的组织的阻抗自动调节功率输出,保证等离子持续
的激发
5、具有生理盐水检测功能,防止介质误用
6、具有记忆功能,方便找到医生偏好使用的设置
三、其它
1、在山东省范围内有专业售后服务机构
2、提供原厂质保服务36个月,有完整的维修服务方案,发生故障时及时提供备用机,满足临床需要。
耳鼻咽喉科低温等离子手术系统技术要求耳鼻咽喉科低温等离子手术系统技术要求低温等离子体多功能手术系统和刀头的技术参数及临床使用要求一、设备要求:国内生产,注册证适用范围符合产品使用要求。
二、主机具有自动监测功能和档位智能化深度控制系统:1、自动识别血液、黏膜、肌肉组织;无碳化、无火花、无粘连;低温、准确、微创、不穿孔等特点。
2、对内窥镜影像无电磁辐射干扰,对CCD光学镜头没有热损伤。
3、能双极多极切割、低温消融、止血、凝固,微创安全可靠。
4、多刀头可选。
5、安全可控:工作温度40-70°,创面无碳化。
6、主机技术参数:输出频率:≥100KHZ。
7、输出档位可多档调节。
8、脚踏开关具有防水功能,手柄具有控制功能。
三、临床应用要求,满足扁桃体、腺样体切除术、鼻甲消融术及常见耳鼻咽喉息肉、增生、肥大、出血、声带小结等病变处骨科C臂技术要求1.制造要求: 全球知名生产商制造,整机原装进口;2.临床要求: 能满足骨科、创伤、关节等外科应用。
具备低剂量透视及高清透视模式,特别要求能够实时提供腰椎、骨盆等部位的高清晰成像。
3.具有激光定位功能,定位准确;4.占用面积小,操作简单,移动轻巧,便于临床快速定位;5.高压发生器:频率≥20kHz高频;最大输出功率≥1.75KW6.X线球管:阳极热容量≥40 KHU;7.影像增强器系统:视野尺寸≥9” 且多视野可变;8.具有图像存储、编辑功能,能与我院信息系统连接;9.射线剂量低,能对医务人员进行有效防护;10.省内有专业维修团队,报修响应时间≤4小时,工程师到场时间≤24小时。
纤维输尿管软镜技术要求一、设备用途:泌尿外科泌尿系统上段部分的诊断区域的显微观察和局部手术用。
二、主要技术参数:纤维观察物镜系统及软镜体技术参数1.镜体为单体式或组合式结构使用内窥镜套管2插入管外径小于10Fr3图像分辨率10000像素4、视角0°-180°,头端可弯角度≥220°5、插入管工作长度≥600mm6、工作通道内径大于1.0mm冠脉旋磨介入治疗仪技术要求一、应用范围:冠状动脉钙化病变适用的冠状动脉内膜高速旋磨术二、技术规格:1、系统组成:包括旋磨仪主机,旋磨脚踏开关,压缩空气软管2、旋磨转速:0-200,000转/分3、具有低速60,000转/分和高速180,000转/分两种控制速度的转换键4、具有转速失常的自动体制控制显示5、随时显示转速以方便医生操作6、带有与气瓶连接的管路和控制阀门7、带有内置气压调节钮,可调节旋磨仪输出压力8、具有每次操作时间和总体操作时间的记时装置9、体积小,重量轻,方便移动10、保证旋磨磨头,旋磨推进器和旋磨导丝的供应三、售后服务1、设备到达医院3日内或在与医院协商的日期,工程师进行设备的安装、调试、操作培训。
等离子手术系统一、概述1、设备和耗材用途:主要用于鼻甲、扁桃体、腺样体、软腭及舌根部分切除和打孔减容、微创治疗阻塞性睡眠呼吸暂停及低通气综合征;用于鼻腔、鼻颅底及咽喉肿物切除。
※2、法规要求:设备和耗材均需符合国家SFDA法规对耳鼻咽喉涉及粘膜下手术级别的要求------即SFDA设备和耗材的这侧正均显示为三类注册。
二、技术参数要求:※1、工作原理:100KHz的电场通过双极或多级刀头前端激发作为介质的生理盐水产生低温等离子体薄层,在40-65℃内完成切割、消融和止血,等离子技术需获得FDA和SFDA双重注册认证。
※2、激发频率:100KHz※3、工作温度:40-65℃;※4、工作介质:生理盐水;※5、更好的止血效果:止血能量可调;※6、自带流量控制器,实现刀头工作时盐水控制自动化;※7、主机前面板的两个LED显示屏分别可以显示切割和凝血的能量等级,且切割和凝血的能量可以分别调控;8输入电源要求:(1)电压:交流240伏特;(2)频率:50赫兹;9、输出功率要求:※(1)工作频率:100赫兹;(2)电压范围:100k赫兹时,0-320伏特(均方根);(3)最大输出功率:阻抗250欧姆时,≥350瓦;(4)可分别调节切割和凝固功率。
10、脚踏开关:电缆长度≥4.5m,配有切割(黄色)和凝固(蓝色)踏板,国际通用黄和蓝色分来,以及输出功率调节踏板(黑色)。
11、病人电缆线:(1)电缆长度:≥3.0m;(2)消毒方法:熏蒸。
※13、刀头功能型号齐全:A:刀头结构:(1)双极,一体化(刀头和电缆合为一体);(2)具有实时消融功能;(3)具有实时切割和止血;(4)在同一把刀头上具有边切割边止血功能,操作更加安全;(5)手术室无需更换刀头;※(6)刀柄可塑性好,可按手术部位弯至适宜角度;※(7)多电极刀头自带吸引通路;※(8)鼻甲消融刀头前端需针状;※(9)盐水供给需可抗重力方式※B、刀头工作长度:(1)下鼻甲消融刀头:长度≥105mm,远端呈150度弯曲,60mm≥远端弯曲部分长度≥40mm,前端直径≤1.5mm;(2)悬雍垂额咽成型,软腭、舌根及扁桃体打孔刀头;长度≥110mm,远端呈135度弧形弯曲,50mm≥远端弯曲部分长度≥30mm,前端直径≤1.5mm;(3)扁桃体和腺样体切除刀头:长度≥140mm,远端呈135度弯曲,远端部分可自由弯曲,配有生理盐水冲洗和吸引孔道,前端直径≤4.5mm;(4)喉部肿瘤和声带息肉等刀头:长度≥200mm,前端直径≤4.5mm;C、刀头直径要求:※(1)最小直径需达0.6mm;※(2)喉部刀头直径3.8mm,前端带角度可配合前联合镜达前联合盲区;①电极个数:1-4;②最大电流:≥3.5安培;※14、生理盐水控制器:尺寸:≤10.0cm×15.0cm×25.0cm;重量:≤1.5kg;控制电缆:总长≥4.5m。
双极等离子电切系统项目需求分析书项目背景随着科技的不断发展,医疗领域对于手术器械的要求也不断提高。
双极等离子电切系统作为一种新型的手术器械,具有高效、精准、低创伤等特点,受到了广泛的关注和应用。
因此,我们决定开展双极等离子电切系统项目,开发一套符合医院手术需求的系统。
项目目标本项目的目标是设计和开发一套双极等离子电切系统,用于医院手术过程中的切割和止血。
该系统应具备以下功能:- 高效的切割功能,能够快速、精准地完成手术过程中的切割任务;- 准确的止血功能,能够快速、有效地止血,减少手术时间和出血量;- 操作简单方便,医生能够轻松上手,提高手术效率;- 安全可靠,能够保证医生和患者的安全。
功能需求本项目的功能需求主要包括以下几个方面:1. 切割功能:- 支持不同类型组织的切割,包括软组织和硬组织;- 切割速度可调节,根据实际手术需要进行调整;- 切割结果准确可靠,避免误伤健康组织。
2. 止血功能:- 能够迅速响应止血指令,达到止血目的;- 支持不同类型组织的止血,包括血管、血运组织等;- 止血效果可靠,减少出血情况。
3. 操作界面:- 界面简洁明了,操作逻辑清晰;- 操作按钮合理布局,便于医生快速操作;- 显示切割和止血的实时数据,帮助医生实时掌握手术进展。
4. 安全性:- 设备具备多重安全保护机制,防止误操作和意外情况发生;- 设备应具备过载、过热等自动保护功能,确保设备和患者的安全。
非功能需求除了功能需求外,本项目还有一些非功能需求需要考虑:1. 可靠性:- 设备稳定可靠,长时间运行不出现故障;- 设备具备自动进行自检的功能,确保设备正常工作。
2. 可维护性:- 设备模块化设计,方便维修和更换;- 设备软件可升级,方便后续功能扩展和优化。
3. 兼容性:- 设备能够兼容医院现有的手术平台和系统;- 设备的接口标准化,方便与其他手术器械进行集成。
总结通过本文档的需求分析,我们明确了双极等离子电切系统项目的目标和功能需求,为后续的设计和开发工作提供了指导。
泌尿外科等离子电切系统技术参数1、高清纯数字图像处理装置(外科专用的、超高清)1.1、高清医用全数字化影像处理(3CCD或3MOS),具有HDTV成像功能1.2、HDTV信号输出:模拟信号输出可选择RGB(1080/501)和YPbPr(1080/501);数字信号输出可选择HD-SDI、SD-SDI、DVI等1.3、SDTV信号输出:VBS复合视频,Y/C、YPbPr、RGB可同时输出OSD功能,即可键入病人信息功能。
1.4、手术图片实时拍摄和手术视频实时录制功能,支持U盘即插即用,输出格式为1920X1080高清信号;1.4、具有自动白平衡功能,也可以用面板上的白平衡按钮调节白平衡1.5、具有自动调焦功能1.6、配医学专用液晶监视器:大于等于26寸,具有RGB、DVI、HDMI等接口,分辨率1920*1080,比例16:9★1.7、分辨率:1920×1080P逐行扫描1.8具有腹腔镜、宫腔镜、关节镜等多种专业手术模式。
摄像头具有遥控功能,可遥控白平衡,图像的放大缩小,或亮度大小。
1.9、具有遥控功能,可在内窥镜上设置,遥控监视器、打印机等。
1.10、兼容外科超高清、高清和标清电子腹腔镜、电子膀胱镜、电子输尿管镜、纤维镜等各种软、硬镜,实行一机多用。
1.11、主机可接单晶片1CCD、普通三晶片3CCD、高清三晶片3HCCD摄像头。
1.12、具有自动增益控制和自动亮度调节功能,内镜前端距目标较远导致光线不足时,可以对画面进行电子放大,图像亮度±8级可调。
1.13、具有自动色彩调节功能,也可以用面板上的色彩调节按钮调节,红色±8档、蓝色±8档、色度调节±8档。
1.14、对比度调节可设置为三种模式:正常、高、低。
1.15、具有自动测光功能,也可以用面板上的测光按钮调节,分自动、峰值、平均三种切换。
1.16、具有图像冻结功能,有利于观察软镜静态图像。
1.17、具备PC卡数字化静态图片记录功能1.18、具备画中画功能,同时显示辅助图像1.19、具有窄带成像(NBI)功能,该观察模式时,从光源发出的波长在380nm--460nm和510nm--570nm范围内的光束照射组织上,并通过CCD来捕捉反射光后在屏幕上的图像;有助于观察黏膜表面毛细血管的细节,诊断、确定前期肿瘤1.20、摄像头和适配器,比例1:0.8,用于开展电切、输尿管镜、经皮肾镜等硬镜手术1.21、专用台车1.22、配置要求:高清摄像主机1台、摄像头1套、监视器1台、台车1台2、冷光源特点:灯泡寿命显示;待机功能;具有自动调光、手动调光两种模式。
等离子电切镜系统技术要求
概况:适用于泌尿外科开放式手术,腔镜下和内镜手术,满足手术各类等离子电切治疗。
★1、主机单极、双极、生理盐水等多种模式,可用于开放式手术,腔镜下和内镜手术, 满足手术的各种需求;
2、可根据不同组织的阻抗自动调节功率输出;
3、持续的等离子激发;
★4、彩色触摸屏调节,通用插口,即插即用;
5、自动生理盐水检测;
6、具有自动启动功能、自动排烟功能及器械识别功能;
7、插口:单极、双极、通用插口、中性电极插口;
★8、可扩展至带超声刀功能的能量平台;
9、功率N1500VA;
10、高频功率2320W;
★ 11、具备多种种输出模式,包括单机电切电凝和双极电切电凝。
二、配置要求:。
