宫腔镜等离子电切系统技术参数

宫腔镜主要配置宫腔镜主要参数一、内镜系统图像处理装置1.图像处理装置与冷光源一体化设计2.HDTV高清信号输出，RGB信号输出，1394数字视频信号输出，可输出动态影像，Y/C输出，VSB复合视频输出，VGA接口，可同时连接普通电脑显示器3.具备构造强调功能4.具备轮廓强调功能5.具备自动增益功能6.自动白平衡记忆功能7.▲具有特殊光功能8.电子放大功能 :能将正常显示的光学图像再放大,最大放大倍率为1.5倍。

9.遥控功能：≥14种功能选择，可根据用户习惯自由设定10.大小图像切换：大、中、小三种图像大小切换11.具有预冻结模式可选12.▲光源灯为LED灯泡，光源寿命≥10000小时。

13.有吸引管口套设计14.测光模式：具有平均测光模式，峰值测光模式。

15.横膈膜式气泵，3级压力开关(关、低、高)二、摄像头1、清洁/消毒：可连接适配器浸入消毒液2、▲灭菌：可用环氧乙烷气体杀菌3、▲内置除摩尔纹滤光片三、诊断、治疗用宫腔镜1、光学视管直径≤4mm，30度超广角镜；2、耐高温高压消毒；3、诊断用外管鞘直径≤5.5mm；可持续灌流；器械通道≤3Fr.4、所有管鞘均经过非磨砂处理5、配消毒盒一个四、诊断用宫腔镜1、光学视管直径≤3mm，30度超广角镜；2、耐高温高压消毒；▲3、诊断用外管鞘直径≤4.5mm4、所有管鞘均经过非磨砂处理5、配消毒盒一个五、医用灌注泵1.电源～220V 50Hz2.额定功率≤150VA3.微电脑数码管显示4.压力可以根据需要调节设定，压力设定范围50～400mmHg5.流量可以根据需要调节设定，流量设定范围0.1～1.0 L/min6.可显示各种功能数据（设定流量、设定压力、实际压力等）7.管路可高温高压和低温等离子消毒8.配件可与其他品牌通配9.配件属于医用级材料，保证手术的安全性10.▲采用挤压式的供水方式，更好的保持腔道形状和视觉效果，形成理想的手术空间和清晰的视野。

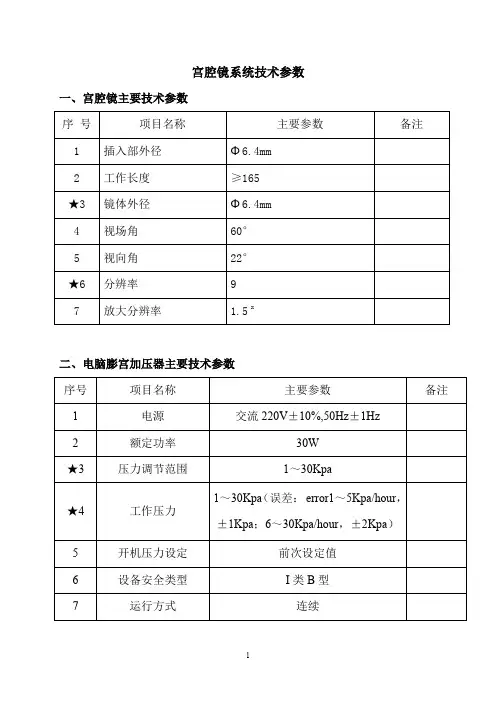

宫腔镜系统技术参数一、宫腔镜主要技术参数
二、电脑膨宫加压器主要技术参数
三、高亮度冷光源主要技术参数
四、彩色微型摄像机主要技术参数
★D尺寸： 1/3″SONY CCD
2.功能按键：一个可编辑按钮实现白平衡。

★3.防水等级：IPX 8（CE标准最高级）
4.分辨率：800×600
★5.水平解像度：600线
6.最低照度：0.6Lux
7.信噪比：60dB 以上
★8.出血修正：有
五、内窥镜图文工作站技术参数
★1.视频输入为标准PAL,NTSC或SECAM制信号。

2.可采集颜色和黑白图像。

3.高精度9位视频A/D，有梳状滤波器，抗混叠滤波器。

4.六路复合视频输入选择或三路Y/C输入选择。

★5.亮度，对比度，色度，饱和度软件可调。

6.图像采集显示分辨率最大768×576。

★7.具有图形位屏蔽位功能，可开窗采集。

8.硬件完成输入图像比例缩小。

9. 支持RGB32,RGB24,RGB16,RGB15,RGB8,YUV16,YUV12,YUV9, 黑白图像GRAY8等图像格式
宫腔镜系统配置需求。

宫腔镜系统技术参数一、宫腔镜主要技术参数
二、电脑膨宫加压器主要技术参数
三、高亮度冷光源主要技术参数
四、彩色微型摄像机主要技术参数
★D尺寸： 1/3″SONY CCD
2.功能按键：一个可编辑按钮实现白平衡。

★3.防水等级：IPX 8（CE标准最高级）
4.分辨率：800×600
★5.水平解像度：600线
6.最低照度：0.6Lux
7.信噪比：60dB 以上
★8.出血修正：有
五、内窥镜图文工作站技术参数
★1.视频输入为标准PAL,NTSC或SECAM制信号。

2.可采集颜色和黑白图像。

3.高精度9位视频A/D，有梳状滤波器，抗混叠滤波器。

4.六路复合视频输入选择或三路Y/C输入选择。

★5.亮度，对比度，色度，饱和度软件可调。

6.图像采集显示分辨率最大768×576。

★7.具有图形位屏蔽位功能，可开窗采集。

8.硬件完成输入图像比例缩小。

9. 支持RGB32,RGB24,RGB16,RGB15,RGB8,YUV16,YUV12,YUV9, 黑白图像GRAY8等图像格式
宫腔镜系统配置需求。

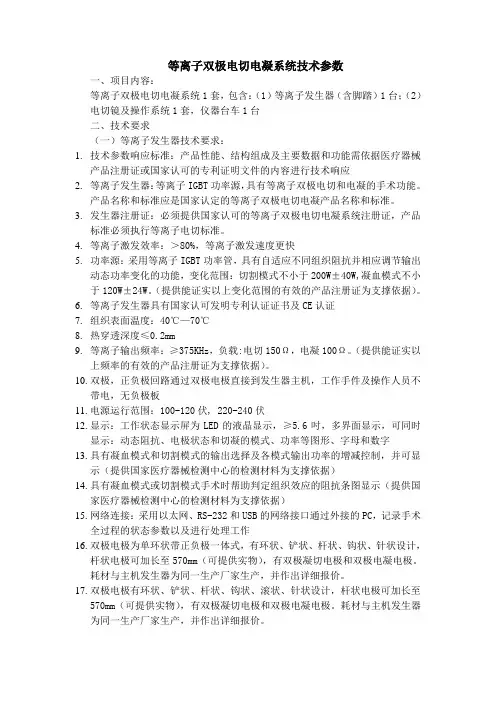

等离子双极电切电凝系统技术参数一、项目内容：等离子双极电切电凝系统1套，包含：（1）等离子发生器（含脚踏）1台；（2）电切镜及操作系统1套，仪器台车1台二、技术要求（一）等离子发生器技术要求：1.技术参数响应标准：产品性能、结构组成及主要数据和功能需依据医疗器械产品注册证或国家认可的专利证明文件的内容进行技术响应2.等离子发生器：等离子IGBT功率源，具有等离子双极电切和电凝的手术功能。

产品名称和标准应是国家认定的等离子双极电切电凝产品名称和标准。

3.发生器注册证：必须提供国家认可的等离子双极电切电凝系统注册证，产品标准必须执行等离子电切标准。

4.等离子激发效率：＞80%，等离子激发速度更快5.功率源：采用等离子IGBT功率管，具有自适应不同组织阻抗并相应调节输出动态功率变化的功能，变化范围：切割模式不小于200W±40W,凝血模式不小于120W±24W。

（提供能证实以上变化范围的有效的产品注册证为支撑依据）。

6.等离子发生器具有国家认可发明专利认证证书及CE认证7.组织表面温度：40℃—70℃8.热穿透深度≤0.2mm9.等离子输出频率：≥375KHz，负载:电切150Ω，电凝100Ω。

（提供能证实以上频率的有效的产品注册证为支撑依据）。

10.双极，正负极回路通过双极电极直接到发生器主机，工作手件及操作人员不带电，无负极板11.电源运行范围：100-120伏, 220-240伏12.显示：工作状态显示屏为LED的液晶显示，≥5.6吋，多界面显示，可同时显示：动态阻抗、电极状态和切凝的模式、功率等图形、字母和数字13.具有凝血模式和切割模式的输出选择及各模式输出功率的增减控制，并可显示（提供国家医疗器械检测中心的检测材料为支撑依据）14.具有凝血模式或切割模式手术时帮助判定组织效应的阻抗条图显示（提供国家医疗器械检测中心的检测材料为支撑依据）15.网络连接：采用以太网、RS-232和USB的网络接口通过外接的PC，记录手术全过程的状态参数以及进行处理工作16.双极电极为单环状带正负极一体式，有环状、铲状、杆状、钩状、针状设计，杆状电极可加长至570mm（可提供实物），有双极凝切电极和双极电凝电极。

宫腔镜、宫腔电切镜、膨宫泵技术参数一、宫腔镜一套1. 30°宫腔镜，3mm 2根2. 持续灌流管鞘，4.5mm，3Fr工作管道2个二、等离子宫腔电切镜一套1、等离子宫腔电切镜一套（与宫腔镜同一品牌）(进口品牌)1.1 12°4mm光学试管1根，可高温高压消毒。

1.2 工作把手：双极被动式工作把手1个，人体工程学设计，手指摆放舒适。

1.3 电切镜手件自带可旋转持续灌流系统。

1.4 内管鞘1个8mm，用于8.5外管鞘，ABS防堵空设计，含标准闭孔器。

1.5 外管鞘1个8.5mm，194mm加长工作部，双旋阀，可旋转。

1.6 轻质设计，总重248克，平衡性良好。

*1.7 独特的防堵塞系统即使在困难条件下也可使视野清晰。

*1.8 单触锁定机构（LLS），轻松装卸。

*1.9 能提供14种规格以上同品牌不同类型治疗型电极（环形电极、带状电极、滚球型电极、蘑菇头汽化电极、针形电极等）1.10 高强度陶瓷尖端，增加耐用度。

2、等离子高频电刀主机一台*2.1 进口品牌，与宫腔镜同一品牌2.2 可用于开放式、腹腔镜及内镜等多种手术模式2.3 采用触摸屏设计，设置方便，可操作性强2.4 具有生理盐水自动检测功能*2.5 具有FSM快速火花检测功能（阻抗检测功能，保证顺畅切割的前提下最大程度的减少火花产生）*2.6 具有HPCS高功率切割功能（以高功率输出直致检测出放电为止，提高切割初期的顺畅度）2.7 含生理盐水下双极等离子切割、凝血功能，含普通单极切割、凝血功能，含普通双极凝血、切割功能。

2.8 具有广泛的兼容性，可连接不同品牌的手术器械*2.9 扩展性强：与气腹机连接可实现自动排烟功能、可升级超声刀高频电双能量平台(一把器械同时输出超声能量与双极能量)。

三、液体膨宫泵仪一台1进口品牌2.电源：220v，50Hz3.微电脑数码管显示4.实时宫内压力监测，实时进行压力调节，并实时显示在彩色触摸屏幕上。

宫腔电切镜及器械公告技术参数要求
1.视场角：≥ 62°。

2.视向角: 25°。

3.镜管外径：Φ4mm 。

4.内窥镜工作长度：≥300mm 。

5.内鞘外径：Φ8mm 。

6.内鞘工作长度：≥195mm 。

7.外鞘外径：Φ8.6mm 。

8.外鞘工作长度：≥180mm 。

9.内、外鞘同时使用时，可以产生循环水流，可以连续操作。

10.可与Wolf牌宫腔镜匹配使用。

11.配置要求：每套至少包含内窥镜1根、电切器1把、内鞘及闭孔器1套、外鞘及闭孔器1套、环式汽化环2支、电切环6支、电凝环2支、导光束1根、检查桥等。

*12.为了保障手术安全，投标人需提供样品，供医院试用一个月。

若不满足医院手术要求，医院退回样品，有权取消本次招标活动。

注：标“*”表示此参数为主要技术参数。

等离子双极电切电凝系统技术参数一、项目内容：等离子双极电切电凝系统1套，包含：（1）等离子发生器（含脚踏）1台；（2）电切镜及操作系统1套，仪器台车1台二、技术要求（一）等离子发生器技术要求：1.技术参数响应标准：产品性能、结构组成及主要数据和功能需依据医疗器械产品注册证或国家认可的专利证明文件的内容进行技术响应2.等离子发生器：等离子IGBT功率源，具有等离子双极电切和电凝的手术功能。

产品名称和标准应是国家认定的等离子双极电切电凝产品名称和标准。

3.发生器注册证：必须提供国家认可的等离子双极电切电凝系统注册证，产品标准必须执行等离子电切标准。

4.等离子激发效率：＞80%，等离子激发速度更快5.功率源：采用等离子IGBT功率管，具有自适应不同组织阻抗并相应调节输出动态功率变化的功能，变化范围：切割模式不小于200W±40W,凝血模式不小于120W±24W。

（提供能证实以上变化范围的有效的产品注册证为支撑依据）。

6.等离子发生器具有国家认可发明专利认证证书及CE认证7.组织表面温度：40℃—70℃8.热穿透深度≤0.2mm9.等离子输出频率：≥375KHz，负载:电切150Ω，电凝100Ω。

（提供能证实以上频率的有效的产品注册证为支撑依据）。

10.双极，正负极回路通过双极电极直接到发生器主机，工作手件及操作人员不带电，无负极板11.电源运行范围：100-120伏, 220-240伏12.显示：工作状态显示屏为LED的液晶显示，≥5.6吋，多界面显示，可同时显示：动态阻抗、电极状态和切凝的模式、功率等图形、字母和数字13.具有凝血模式和切割模式的输出选择及各模式输出功率的增减控制，并可显示（提供国家医疗器械检测中心的检测材料为支撑依据）14.具有凝血模式或切割模式手术时帮助判定组织效应的阻抗条图显示（提供国家医疗器械检测中心的检测材料为支撑依据）15.网络连接：采用以太网、RS-232和USB的网络接口通过外接的PC，记录手术全过程的状态参数以及进行处理工作16.双极电极为单环状带正负极一体式，有环状、铲状、杆状、钩状、针状设计，杆状电极可加长至570mm（可提供实物），有双极凝切电极和双极电凝电极。

等离子手术设备技术参数
一、设备技术参数
1适用于开放手术中对人体软组织切割及凝血。

2主机工作频率：24MHz,调制频率：221kHz,高频泄漏电流：≤150mA,主机27寸LCD彩色触摸屏幕操控，可通过等离子电极的指揪开关手动控制能量输出。

3主机具有凝血、切割功能；切割：≤45W,凝血：≤60W,工作档位1-10档可调。

4刀头电极在5-30Um狭缝尖端射频放电，作用于组织中的水分子产生等离子体，等离子能量高度集中在5-30um,进而实现组织切割。

能量集中在5-30μm范围，对＞30Unl的周围组织不会产生热损伤，可实现低温切割。

5无需特殊配置，无需生理盐水辅助及降温，切割温度50TOO度，可直接切割皮肤。

6主机自动识别刀头、中性电极的连接状态，并在主机屏幕上具有开机自检、
报警提示功能。

阻抗监测范围：单片中性电极：阻值W30Q,可正常工作。

双片中性电极：阻值在30Ω-130Ω,可正常工作，超过130。

，禁用输出功率。

7稳定性：切割或凝血最大档位和额定负载的条件下，设备可在运行10秒间歇30秒的情况下连续使用4小时，不会导致设备内部温度过高。

8主机24组常用参数存储，可快速回调。

二、商务条款（保修时间及交货时间）
1主机免费保修23年，并提供终身软件免费升级服务。

2交货时间：自合同签订之日起10个工作日内将货物运输到指定地点。

等离子手术系统技术参数和配置要求一、临床用途：用于泌尿外科：前列腺增生、尿路狭窄、膀胱肿瘤等人体组织的切割、凝固止血、消融。

妇科：子宫内膜息肉、子宫粘膜下肌瘤、功血月经过多、纵膈子宫、宫内节育环嵌等。

二、技术参数：（一）、等离子手术系统主机1、能实现在生理盐水下双极等离子切割、凝固止血、消融,切割、止血、凝固在一个刀头实现。

2、具有两种模式：AB1.AT1.oN（切割、止血、消融）模式；P1.ACoAG（止血、凝固）模式。

3、能通过脚踏开关启动、切换AB1.AT1.ON和P1.ACoAG模式。

4、主机声音大小可调节，能区分AB1.ATION和P1.ACOAG的工作声音，避免踏错脚踏。

5、具有阻抗侦测和自动能量检测技术，具有热损毁深度监控系统。

6、具有自动识别手柄、脚踏的连接状态。

7、具有记忆功能,自动设置默认上次输出功率大小。

8、按键式操作界面,采用1.ED数码显示,面板密封防水设计。

★9、输出功率：等离子切割最大输出功率350W,从45W-350W,ITO档可调；凝固止血：最大输出功率IooW,从I1.WTOOW,ITO档可调。

★11、工作频率：IOOKHz±10KHZ012、负载阻抗：250Ω；具有阻抗侦测和自动能量检测技术；具有热损毁深度监控系统，对治疗深度进行实时检测反馈、达到预设置消融深度和治疗范围，自动提示操作者（要求在设备上有对应显示界面）。

13、多种手术电极可选：根据不同的部位，不同的病症配备不同粗细、弧度、能量和作用的手术电极，包括细环、粗环、针状、柱状等。

14、配置要求：等离子主机1台、双脚踏开关1个、电源线1条、、细环电极1支。

(二)、等离子电切镜1 .内窥镜镜体全部采用进口不锈钢管；2 .窥镜采用德国光学玻璃、光钎、光锥；3 .采用柱状透镜专利技术，图像清晰、视场明亮；4 .带有方向标，蓝宝石镜头，永不磨损；5 .采用耐高温高强度陶瓷；6 .外鞘大量精细的外鞘出水孔，更有利于保证术中视野清晰；7 .主动式、被动式两种结构任选，操作器采用无电源方式，电极无需与操作器串联；8 .不锈钢水阀，彻底根除了水阀维护繁琐，易损坏的弊病；9 .外鞘保持静止时操作器、内窥镜、内鞘和手术电极可360。

等离子电切系统参数配置
用途：适用于各种外科和内窥镜手术，用于手术中组织切割、凝血。

一、双极等离子（生理盐水下）电切镜参数
1、4mm目镜
2、外径≤26Fr
3、可360度旋转，持续灌流
4、有效长度：≥190mm
5、双极被动式工作把手
6、配双极大、小电切环
7、配外鞘灌流器
8、电切镜具有在生理盐水中进行诊断和电切、汽化、剜除等多种手术功能
二、双极等离子电切电凝系统参数
1、具有普通双极和等离子（生理盐水下）工作等输出模式
2、等离子（生理盐水）最大输出功率：纯切≥200W、电凝≥100W
3、高频频率：≥300KHZ
4、能根据不同的组织的阻抗自动调节功率输出，保证等离子持续
的激发
5、具有生理盐水检测功能，防止介质误用
6、具有记忆功能，方便找到医生偏好使用的设置
三、其它
1、在山东省范围内有专业售后服务机构
2、提供原厂质保服务36个月,有完整的维修服务方案,发生故障时及时提供备用机，满足临床需要。

高清宫腔镜技术参数要求高清宫腔镜技术参数要求一、数字化摄像主机一台：1、*HDTV信号输出,具备RGB、DV、Y/C、BNC输出方式2、*具有特殊光诊断功能，图像可透视粘膜下层毛细血管，增强对粘膜表毛细血管和其它结构的观察3、自动增益控制，当内镜离目标太远而导致光线不足时，可对图像进行电子放大4、具有图像放大功能，可放大1.2、1.5或2倍5、自动白平衡调节、全自动IRIS测光功能、图像增强设定，增强水平可选6、记忆功能：白平衡，测光，增强功能等可记忆及冻结功能7、*可连接电子及光学视管腹腔镜、宫腔镜、等离子电切镜等所有外科硬性镜8、*可连接纤维宫腔镜、电子及纤维胆道镜、膀胱镜、输尿管镜等软性镜二、冷光源一台：1、≥300W氙气冷光源，灯泡使用寿命≥500小时2、*具有滤光片可进行光颜色改变3、具有自动调光功能，自动调节亮度4、具有备用光源三、数字化高清摄像头一个：1、摄像头具有内置遥控开关，操作方便2、数字降噪系统，色彩自然，图像清晰3、配备宫腔镜专用适配器一个四、导光束一条五、监视器1、≥24寸医用液晶高清监视器一台六、内镜专用台车一台七、宫腔镜1、光学视管3条，与医院现有宫腔镜诊断鞘管兼容。

1）直径：4mm2）长度：≥310mm3）视野：12°4）镜体：可高温高压灭菌，高清画质。

5）材质：外壳不锈钢材质，激光焊接工艺，柱状晶体，蓝宝石镜面。

6）其他：与医院现有宫腔镜等离子电切手术器械及管鞘兼容，并兼容摄像系统。

2、4.5mm管鞘4个1）高流量设计，便于冲洗灌注。

2）与医院现有宫腔镜兼容配套使用。

3、等离子电切环2个1）生理盐水下电切治疗手术专用2）与医院现有等离子电切手术器械兼容3）中号及大号各一个八、膨宫机一套1、全自动膨宫机一台，用于生理盐水灌流膨宫。

九、图文工作站一套1.计算机高配2.采集卡分辨率1920×10803.宫腔镜专用操作程序，具备图像采集、存储、调阅功能。

等离子电切系统参数配置
用途：适用于各种外科和内窥镜手术，用于手术中组织切割、凝血。

一、双极等离子（生理盐水下）电切镜参数
1、4mm目镜
2、外径≤26Fr
3、可360度旋转，持续灌流
4、有效长度：≥190mm
5、双极被动式工作把手
6、配双极大、小电切环
7、配外鞘灌流器
8、电切镜具有在生理盐水中进行诊断和电切、汽化、剜除等多种手术功能
二、双极等离子电切电凝系统参数
1、具有普通双极和等离子（生理盐水下）工作等输出模式
2、等离子（生理盐水）最大输出功率：纯切≥200W、电凝≥100W
3、高频频率：≥300KHZ
4、能根据不同的组织的阻抗自动调节功率输出，保证等离子持续
的激发
5、具有生理盐水检测功能，防止介质误用
6、具有记忆功能，方便找到医生偏好使用的设置
三、其它
1、在山东省范围内有专业售后服务机构
2、提供原厂质保服务36个月,有完整的维修服务方案,发生故障时及时提供备用机，满足临床需要。
