等离子切割机 技术参数

cut等离子切割机参数
以下是CUT等离子切割机的一些参数：
1. 机型：CUT-40/LGK40、CUT-50/LGK50、CUT-60/LGK60
2. 额定输入电压（v）：220v（10%）、380v（10%）
3. 外形尺寸（mm）：370*150*234、485*200*380、485*200*380
4. 包装尺寸（mm）：455*275*345、580*320*420、500*300*420
5. 切割电流调节范围（a）：20-60
6. 切割速度：快，运行成本低，切割速度可达气割数倍
7. 切口特点：窄、平整光滑，变形小，可免再加工
8. 适用范围：广泛用于普通钢、不锈钢、铝、钛、铸铁等金属板管材料的切割
9. 主机重量（kg）：18kg
10. 外型尺寸（mm）：480*230*368
11. 防护等级：IP23
12. 绝缘等级：F
13. 负载持续率（%）：60%
14. 效率（%）：85%
15. 主要附件：切割枪、焊夹、焊接电缆、刷子、焊帽/眼镜
这些参数仅供参考，实际产品可能因型号、品牌和用途的不同而有所差异。

如需了解更多详细信息，请参考产品说明书或咨询相关厂商。

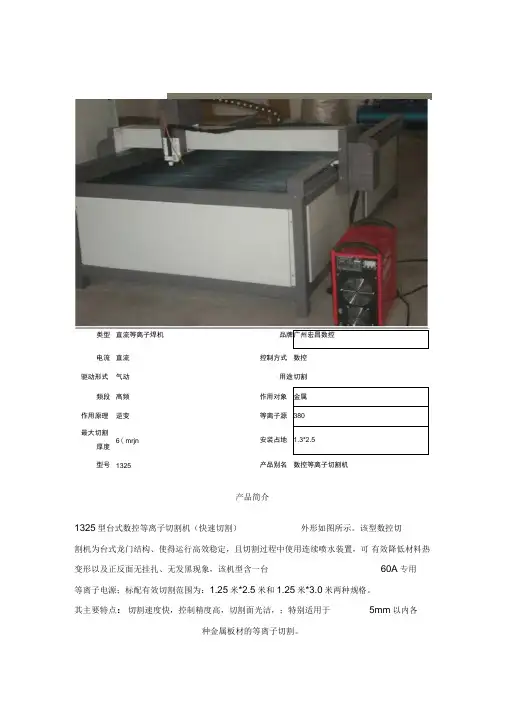

1产品简介1325型台式数控等离子切割机（快速切割）外形如图所示。

该型数控切割机为台式龙门结构、使得运行高效稳定，且切割过程中使用连续喷水装置，可有效降低材料热变形以及正反面无挂扎、无发黑现象，该机型含一台60A专用等离子电源；标配有效切割范围为：1.25米*2.5米和1.25米*3.0米两种规格。

其主要特点：切割速度快，控制精度高，切割面光洁，；特别适用于5mm以内各种金属板材的等离子切割。

主要技术参数：台面尺寸1400*2850mm 和1400*3350 （可根据要加长）有效切割范围1250*2500mm 和1250*3000 （可根据要加长）等离子切割机6KW切割速度0-12000mm/min传输方式USB 或连机两种方式指令格式G 代码code\HPGL整机重量450kg输入电源380V/50HZmm输入电流45A/60A输入功率12KW切割电流60A切割电压90V电流调节范围15-60A工作方式非接触式引弧等离子电源国产60A 机用等离子电源等离子电源切割厚度（推荐）质量切割：0.3mm-2mm 最大边缘切割：5mm主要性能特点:• 整体采用全焊接结构,YX 轴采用国内最精密的同步带传动,Z 轴采用气动加自动调高,保证切割速度和精度• 专业针对广告行业的立体发光字槽型字的金属面板和底板进行切割, 切割精度达到标准• 采用电流可调式等离子电源,根据材料不同厚度调节电流大小, 保证切割材料无毛刺• 大容量储存空间, 同时保存30 个以上加工文件, 任意读取加工• 采用USB 接口和连机型两种方式, 瞬间完成数据传输,WIN98/2000/XP 下的热插拔,即插即用• 切口小,整齐,无掉渣现象,不需二次休整加工• 本机主要适用于钢板铝铁铜等金属材料的加工, 广泛应用于广告行业工艺美术字切割及钣金切割。

等离子切割机技术规格书一、使用的条件工作环境温度：-15℃～＋45℃。

贮存环境温度；-15℃～＋45℃二、名称及数量设备名称：等离子切割机（切割+电焊双用款）设备数量：2台三、技术要求1、技术参数：（1）型号： CUT-80（2）电源电压（V）：220v/380v（3）规格尺寸：≧555mm*285mm*555mm（4）产品重量：≧32.5KG（5）极限切割：≧25mm（6）切割材质：铁/不锈钢/铜/铝/镀锌板（7）气泵材质：全铜芯（8）防护等级： IP21S2、等离子切割机设备的制造，需符合国家标准规范要求，或行业现行的有关标准，提供检验合格证明。

3、设备性能技术要求：（1）设备零部件选用优质材料制造，所选用的机械、电气、电子元件是优质的，成熟的，可靠的系列产品。

（2）后备有可靠的安全保护、保险措施，以防止误操作或意外事故。

（3）设备必须技术先进，操作直观简便，易于维护和维修。

（4）设备噪音按GB/T16769标准测试，不得高于80db（A）。

4、设备安全技术要求：设备应符合中华人民共和国安全标准。

5、设备环保要求：设备应符合中华人民共和国环境标准。

6、其它要求：设备主要部件的材质符合国家及行业相关规定要求，使用寿命不低于10年。

四、供货范围1、主机、备品、备件、专用工具等按照行业标准配备齐全。

2、配备焊线1条（≧5米）；地线1条（≧5米）；割枪1个（≧15米）；喷嘴10个；电极10个；瓷嘴10个。

3、随机提供设备及其部件相关图纸、资料、产品使用说明书等纸质版各三份，合格证、检定证纸质版各一份。

五、设计、制造和检验标准设备的设计和制造以及设备的检验应符合国家或行业现行的有关标准。

六、质保期及售后服务1、产品质量保证期为自货到安装调试验收合格起12个月。

在质保期内若设备出现任何故障（含易损件、配件更换等），供货方保证在24小时内赶到现场进行免费处理；在质保期之外,供货方保证在48小时之内赶到现场进行有偿维修、更换损坏的设备及配件。

cut等离子切割机参数【最新版】目录一、等离子切割机简介二、等离子切割机的参数设置1.加工厚度2.切割速度3.功率4.输入电压5.电源频率6.等离子电流7.文件传输方式8.工作方式三、切割电源的电气原理四、总结正文一、等离子切割机简介等离子切割机是一种采用等离子弧进行材料切割的设备，具有切割速度快、效率高、切割面光洁度好等特点。

它广泛应用于金属加工、制造业等领域。

二、等离子切割机的参数设置1.加工厚度：0.215mm等离子切割机的加工厚度是指切割机可以切割的最大材料厚度。

本设备的加工厚度为 0.215mm。

2.切割速度：0-8000mm/min切割速度是指等离子切割机在切割过程中的速度，范围为0-8000mm/min。

用户可以根据实际需求进行调整。

3.功率：8.5kw功率决定了等离子切割机的切割能力，本设备的功率为 8.5kw。

4.输入电压：3 相 380v输入电压是指等离子切割机所需的电源电压，本设备为 3 相 380v。

5.电源频率：50hz电源频率是指等离子切割机所需的电源频率，本设备为 50hz。

6.等离子电流：60a等离子电流是指等离子弧的电流大小，本设备为 60a。

7.文件传输方式：usb 接口文件传输方式是指等离子切割机传输切割文件的方式，本设备采用usb 接口进行文件传输。

8.工作方式：非接触式引弧工作方式是指等离子切割机的切割方式，本设备采用非接触式引弧进行切割。

三、切割电源的电气原理切割电源包括主电路及控制电路两部分，电气原理如下：主电路包括接触器，高漏抗的三相电源变压器，三相桥式整流器，高频引弧线圈及保护元件等组成。

由高漏抗引成陡将的电源外特性。

控制电路通过接触器对主电路进行控制，实现切割过程的自动控制。

四、总结等离子切割机具有高效、高速、高精度等特点，广泛应用于金属切割领域。

用户需要根据实际需求进行参数设置，以达到最佳的切割效果。

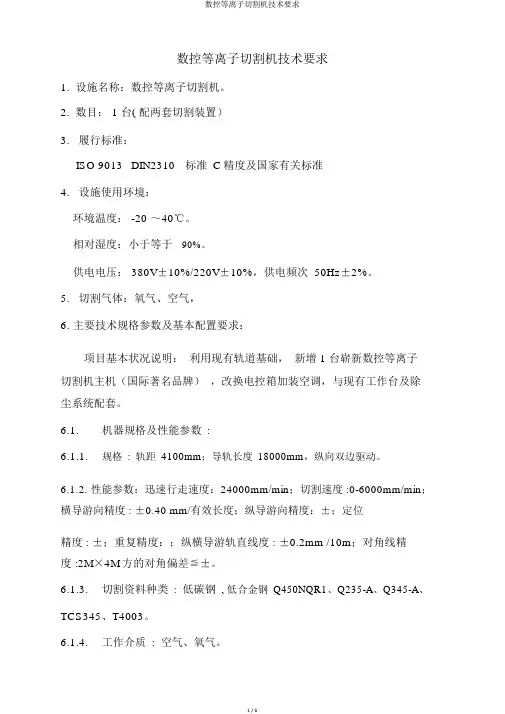

数控等离子切割机技术要求1.设施名称：数控等离子切割机。

2.数目： 1 台( 配两套切割装置）3.履行标准：ISO 9013 DIN2310标准C精度及国家有关标准4.设施使用环境：环境温度： -20 ～40℃。

相对湿度：小于等于90%。

供电电压： 380V±10%/220V±10%，供电频次 50Hz±2%。

5.切割气体：氧气、空气，6.主要技术规格参数及基本配置要求：项目基本状况说明：利用现有轨道基础，新增 1 台崭新数控等离子切割机主机（国际著名品牌），改换电控箱加装空调，与现有工作台及除尘系统配套。

6.1.机器规格及性能参数:6.1.1.规格:轨距4100mm；导轨长度18000mm，纵向双边驱动。

6.1.2. 性能参数：迅速行走速度：24000mm/min；切割速度 :0-6000mm/min；横导游向精度 : ±0.40 mm/有效长度；纵导游向精度：±；定位精度 : ±；重复精度：；纵横导游轨直线度 : ±0.2mm /10m；对角线精度 :2M×4M方的对角偏差≦±。

6.1.3.切割资料种类:低碳钢,低合金钢Q450NQR1、Q235-A、Q345-A、TCS345、T4003。

6.1.4.工作介质:空气、氧气。

6.1.5.电源要求:单相沟通电220V(±10%)，50 Hz，6KVA (机器)三相沟通电 380V(±10%)，50 Hz，33KW（单台等离子）6.1.6.切割能力：等离子切割：最大穿孔厚度：32mm（碳钢），最大切割厚度： 75mm（碳钢），无熔渣质量切割厚度：20mm（碳钢）。

6.1.7.切割工件几何形状:切割各样几何形状的直线工件。

控制系统和自动编程系统热切割专用数控控制系统（国际著名品牌），采纳先进的模块化构造设计，集成专家切割数据库技术，功能完美，性能稳固靠谱。

cut等离子切割机参数
以下是一般的等离子切割机的参数：
1. 切割厚度：通常可以切割的材料厚度范围为0.5毫米至50毫米。

2. 切割速度：切割速度可以根据材料的不同进行调整，通常在1000毫米/分钟至8000毫米/分钟之间。

3. 切割精度：切割精度取决于机器的控制系统和切割头的精准度，通常可以达到±0.5毫米。

4. 切割面质量：等离子切割可以产生平滑的切割表面，但在切割厚度增加和切割速度加快时，切割面质量可能会有所降低。

5. 等离子气体：切割时使用的等离子气体通常为氧气、氮气或压缩空气。

6. 功率需求：切割机的功率需求取决于切割机的尺寸和切割厚度，通常在30千瓦至200千瓦之间。

这些参数可能会根据不同的切割机型号和制造商有所变化，所以在购买前最好咨询相关的销售代表获取详细的参数信息。

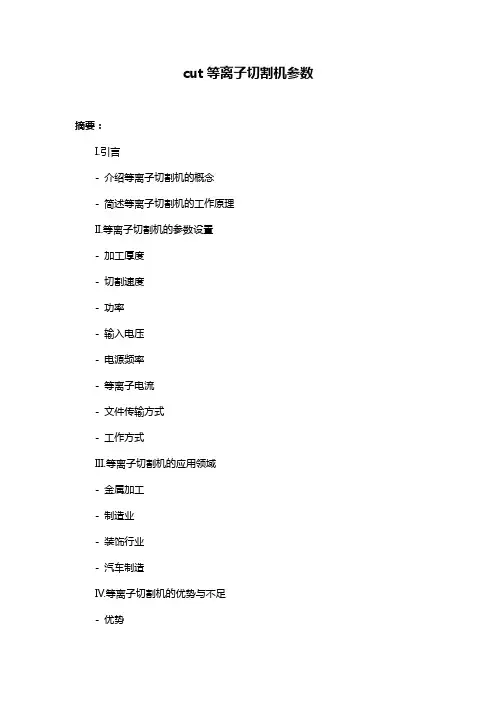

cut等离子切割机参数摘要：I.引言- 介绍等离子切割机的概念- 简述等离子切割机的工作原理II.等离子切割机的参数设置- 加工厚度- 切割速度- 功率- 输入电压- 电源频率- 等离子电流- 文件传输方式- 工作方式III.等离子切割机的应用领域- 金属加工- 制造业- 装饰行业- 汽车制造IV.等离子切割机的优势与不足- 优势- 切割效果好- 切割速度快- 切割成本低- 不足- 对操作人员的要求较高- 设备维护成本较高V.结论- 总结等离子切割机的发展趋势- 提出未来等离子切割机的发展方向正文：等离子切割机是一种利用高速喷射的等离子弧将金属材料熔化并切割的设备，广泛应用于金属加工、制造业、装饰行业和汽车制造等领域。

为了使等离子切割机发挥最佳的性能，参数设置十分重要。

首先，加工厚度的选择取决于切割材料和切割目的。

一般来说，加工厚度应在等离子切割机的额定范围内，并根据实际切割需求进行调整。

其次，切割速度的设置要根据切割材料、切割厚度以及切割效果来确定，以保证切割质量和效率。

此外，功率、输入电压、电源频率、等离子电流和文件传输方式等参数也需要根据实际需求进行合理设置。

等离子切割机在金属加工行业中具有显著的优势。

首先，等离子切割机可以实现高质量、高速度的切割效果，大大提高了生产效率。

其次，等离子切割机的切割成本较低，降低了企业的生产成本。

然而，等离子切割机也存在一定的不足，如对操作人员的要求较高，设备维护成本较高等。

总之，随着科技的不断发展，等离子切割机在各个领域的应用将越来越广泛。

未来等离子切割机的发展趋势将更加注重设备的自动化、智能化和环保性能。

产品特点：
1、整机采用方管焊结构，具有刚性好，精度高，自重轻，惯量小的特点。

所有焊接件均振动时效去应力处理，有效的防止了结构变形；
2、纵、横向驱动：均采用精密斜齿齿轮齿条（7级精度）传动。

纵向导轨采用台湾进口的直线导轨，横向运行横梁整体铝结构，保证了切割机的运行平稳，精度高，且经久耐用，清洁美观；可以非常完美的保证运动的精度和平衡度；
3、简单易用的自动编程系统，使数控编程不再复杂，轻而易举；
4、数控控制系统采用中美合资北京斯达特的数控切割机控制系统，配合PLC作输入输出控制，使该电气系统具有优良稳定性和超强抗干扰。

产品主要技术性能指标：
1、切割形状：可编程切割直线和圆弧构成的任意平面形状钢板零件；
2、切割精度：国家标准JB/T10045.3－99；
3、切割宽度：横向跨度1500mm，有效切割宽度1250mm，可以根据客户需求加长；
4、轨道长度：轨道长度3000mm，有效切割长度2500mm，可以根据客户需求加长；
6、切割厚度：视等离子电源而定
7、割炬系统数：异型切割系统1套，
8、数控系统：北京斯达特SH2012H数控切割控制系统，简单易用，稳定可靠；
9、数控编程：基于AutoCAD的全自动图形化编程软件；文泰雕刻软件
10、文件传输：配USB接口；
12、切割气体：压缩空气
13、调速范围：0---15000mm/min（米/分钟）。

便携式数控等离子切割机SHD31型技术参数SHD-3-1便携式数控等离子切割机产品描述：便携式数控等离子切割机SHD-3-1型其数控功能与龙门式大型数控切割机一样，能切割任意复杂平面图形，适用于氧燃气火焰切割与等离子切割。

使用高强度结构式导轨的形式与半自动切割小车一样方便灵活，随意搬移，不占固定场地，价格经济实惠，适合中小型个体加工厂，可提高生产效率及材料的利用率，降低生产成本。

产品特点：1.便携式数控等离子切割机SHD-3-1型使用中美合资的数控切割机专用系统，安全稳固，有断电保护、经历功能；2.SHD-3-1型整机体积小，配合全光耦隔离操纵，超强的等离子抗干扰能力，最大限度的避免故障率；3.编程套料简单：既可对简单的图形手工编程，也可通过随机赠送的编程软件进行任意复杂图形的自动套料编程。

该软件使用交互式对话方式，图形数据自动转换，不需人工编写代码，将AutoCAD绘制的零件图直接存、取DXF文件，在进行排放，选择合适的编程参数后直接生成切割所需G代码文件；4.文件传输储存方便灵活：支持USB与R232接口，用户可将所需切割文件输出到U盘然后插到微型切割机USB接口即可实现文件的传输（也可配接掌上电脑传输程序文件）。

256M超大加工文件程序空间存储，满足各类复杂程序的运行与加工，轻松处理大程序的运行。

并可方便实现程序的编辑、传输与发送；5.SHD-3-1型主机导轨使用高强度结构式双轴心导轨，精密传动系统构成，传动稳固；6.行走部分使用无间隙齿轮、齿条传动，电机驱动使用步进驱动技术；7.SHD-3-1型底板使用优质方管与偏钢焊接，并经加工形成高精度基准面，防锈耐磨；8.横梁使用特制铝合金工业型材，重量轻，不变形；8.加工过程中能够随时更换程序，方便快捷；9.友好的界面，中文汉显，随机提示操作方法，键盘简便，操作快捷，一目了然。

接口指示灯可直接提供故障诊断；10.SHD-3-1型性价比高，结构紧凑，合理节约安排空间，强劲紧凑的结构设计，使得机器运行更加平稳，满足各类复杂程序的运行加工，切割品质保证；任何问题欢迎咨询，您的声音，我们愿意倾听。

等离子切割的最佳参数取决于许多因素，包括材料类型、材料厚度、切割速度、电流强度、气体类型和气体压力等。

以下是一些一般的建议：1.材料类型和厚度：对于较薄的材料，可以使用较低的电流和较快的切割速度。

对于较厚的材料，可能需要更高的电流和较慢的切割速度。

2.切割速度：切割速度应该足够快，以避免过度熔化材料，但又不能太快，以免切割不彻底。

如果切割速度过慢，可能会导致熔滴堆积在切口底部；如果切割速度过快，可能会导致切口不整齐或不彻底。

3.电流强度：电流强度应根据材料的厚度和切割速度进行调整。

一般来说，电流越高，切割速度和切割深度也会增加。

4.气体类型和气体压力：气体类型和气体压力也会影响切割效果。

一般来说，氩气和氮气用于不锈钢和铝的切割，而氧气用于碳钢的切割。

气体压力应根据材料的厚度和切割速度进行调整。

下面是一些基本的参数范围，这些范围是基于等离子切割机的一般操作经验和制造商的建议：1.碳钢：厚度：1-25mm电流：30-200A切割速度：约2000-3000mm/min气体：氧气，气压约4.5-5.5 bar2.不锈钢：厚度：1-50mm电流：30-200A切割速度：约1000-2500mm/min气体：氩气或氮气，气压约4.5-5.5 bar3.铝：厚度：1-30mm电流：30-200A切割速度：约2000-3000mm/min气体：氩气或氮气，气压约4.5-5.5 bar请注意，这些参数只是大致的范围，实际的最佳参数可能会根据具体的设备、材料和应用需求有所不同。

在使用等离子切割机时，应始终遵循制造商的指南和建议。

便携式数控等离子切割机型技术参数简介便携式数控等离子切割机是一种高效、便携的切割工具，广泛应用于金属加工、建筑装饰、汽车制造等领域。

本文档将介绍便携式数控等离子切割机的技术参数，并为用户提供参考。

切割能力•最大切割厚度：10mm•最大切割速度：800mm/min•最大切割尺寸：1500mm × 3000mm电源要求•电源电压：220V•频率：50Hz•电流：15A外观尺寸与重量•机器尺寸：800mm × 600mm × 500mm•包装尺寸：900mm × 700mm × 600mm•净重：25kg•毛重：40kg数控系统•控制方式：数控控制系统•运动方式：单轴运动•编程方式：手动编程•通信接口：USB等离子切割•切割方式：等离子切割•等离子发生器功率：80A•切割气体：氧气/氮气•切割精度：±0.5mm•切割速度：可调节安全保护•过载保护：有•过热保护：有•电流泄漏保护：有•紧急停机按钮：有配件与附件•底座：1个•割炬架：1个•驱动系统：1套•高频等离子发生器：1台•氧气/氮气气瓶：1个•接地线：1根•使用说明书：1本使用环境要求•温度：5°C - 40°C•相对湿度：≤ 90%（无水结露）•空气压力：0.4 - 0.8MPa其他特点•可调节的切割速度和切割厚度，满足不同切割需求•便携式设计，方便携带和使用•数控系统操作简单，适用于初学者和专业人士•高效的等离子切割技术，确保切割效果和精度•多种安全保护措施，确保操作安全总结便携式数控等离子切割机是一种功能强大、便携实用的切割工具。

通过本文档中的技术参数，用户可以了解到该机型的切割能力、电源要求、外观尺寸与重量、数控系统、等离子切割、安全保护等方面的信息。

同时，该机型还具有可调节的切割速度和切割厚度、简单易用的数控系统以及多种安全保护措施等特点，适用于不同的切割需求。

KLG-A系列空气等离子切割机说明书一、用途与性能特点：KLG-A系列新一代空气等离子切割机是用普通电源，以压缩空气为工作气体，对多种导电材料进行任何形状切割的新型切割设备。

利用等离子弧的高温迅速熔化金属并吹除而完成切割过程。

经本机切割的各种碳钢、不锈钢、铝、铜板等金属材料可获得优良的切口和平整的表面。

本机具有切割速度快，切口窄，变形小，易操作等优点。

由于无需使用昂贵的气体，只需要压缩空气作气源，因而切割成本相应降低。

二、主要技术参数：1. 输入电源：三相交流50H Z 380V正弦波2. 额定负载持续率：80%3. 压缩空气压力：0.2 —0.4MPa4.其它技术参数列表如下:、结构：1. 电源箱结构：切割电源主要部件安装在电源箱底盘上，直立的安装板将电源分为前后两部分。

前室装有主变压器；后室装有高频变压器、熔断器、电磁阀等控制元件。

控制面板上装有控制开关及指示灯；后板外侧装有过滤减压阀。

割炬气电管线及工作地线则由面板孔接出，使用甚为方便。

电源箱的正、背面意见图一：2. 割炬结构（见附图二）。

四、工作原理：等离子是加热到极高温度并被高度电离的气体，它将电弧功率将转移到工件上，高热量使工件熔化并被吹掉，形成等离子弧切割的工作状态。

压缩空气进入割炬后由气室分配两路，即形成等离子气体及辅助气体。

等离子气体弧起熔化金属作用，而辅助气体则冷却割炬的各个部件并吹掉已熔化的金属。

切割电源包括主电路及控制电路两部分，电气原理方框图见图三所示：主电路包括接触器，高漏抗的三相电源变压器，三相桥式整流器，高频引弧线圈及保护元件等组成。

由高漏抗引成陡将的电源外特性。

控制电路通过割炬上的按钮开关来完成整个切割工艺过程：预通气一主电路供电一高频引弧一切割过程一息弧一停止。

主电路的供电由接触器控制；气体的通短由电磁阀控制；由控制电路控制高频振荡器引燃电弧，并在电弧建立后使高频停止工作。

此外，控制电路尚具备以下内部锁定功能：1. 热控开关动作，停止工作。
