第四讲 专题地图符号设计示例

  • 格式：ppt
  • 大小：519.00 KB
  • 文档页数：39

下载文档原格式

  / 39

合集下载

《GIS 专题地图制作》 教学设计

《GIS 专题地图制作》 教学设计

《GIS 专题地图制作》教学设计一、教学目标1、让学生了解 GIS 专题地图的基本概念、类型和用途。

2、使学生掌握 GIS 软件中专题地图制作的基本流程和方法。

3、培养学生分析和解决问题的能力，能够根据实际需求制作出准确、美观的专题地图。

4、激发学生对 GIS 技术的兴趣，提高学生的地理信息素养。

二、教学重难点1、教学重点（1）GIS 专题地图的类型和特点。

（2）专题地图数据的获取与处理。

（3）地图符号、色彩的设计与运用。

2、教学难点（1）根据不同的专题内容选择合适的地图表现形式。

（2）地图的布局与整饰，使其达到美观、易读的效果。

三、教学方法1、讲授法：讲解 GIS 专题地图的相关理论知识。

2、演示法：通过实际操作演示，让学生直观地了解制作过程。

3、实践法：学生亲自动手制作专题地图，巩固所学知识。

四、教学过程1、课程导入（约 10 分钟）通过展示一些常见的 GIS 专题地图，如人口分布地图、土地利用地图等，引导学生观察并思考这些地图所表达的信息，提问学生这些地图在生活中的应用，从而引出本节课的主题——GIS 专题地图制作。

2、知识讲解（约 30 分钟）（1）介绍 GIS 专题地图的概念、类型（如点状、线状、面状专题地图）和用途（如城市规划、资源管理、环境监测等）。

（2）讲解专题地图数据的来源，包括实地测量、遥感影像、统计数据等，以及如何对数据进行预处理和筛选。

（3）重点阐述地图符号和色彩的设计原则，如符号的形状、大小、颜色应与地图的主题和内容相匹配，色彩的对比度和协调性要适中。

3、操作演示（约 30 分钟）选择一款常用的 GIS 软件（如 ArcGIS），以一个简单的专题地图制作为例，进行详细的操作演示。

（1）打开软件，导入数据。

（2）选择合适的地图投影方式。

（3）根据数据特征和专题需求，创建专题图层，如分类符号图、分级符号图、饼图等。

（4）设计地图符号和色彩。

（5）添加地图标题、图例、比例尺、指北针等元素。

第四章 地形图符号-2 PPT

第四章 地形图符号-2 PPT

第七节、水系的表示
一、河流的表示 地表面上的许多天然水流，根据其长度、流量和流
域面积的大小，分别称为江、河或溪，但它们之间并 没有严格的区分，通常将它们总称为河流。对于任何 一条河流都有发源地，即河源；入口处，即河口；上 游、中游、下游。
第七节、水系的表示
时令湖、时令河、地下河段和消失河段，岸线均 分别以虚线和点线表示。
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
第六节、境界、管线和垣栅的表示
三、垣栅的表示 垣栅包括城墙、土城、围墙、栅栏、篱笆、铁丝
网等。表示垣栅要求类别清楚，范围明确，并正确处 理与其它要素的关系。 (一)城墙
城墙包括我国具有历史意义的万里长城及城市县 镇的砖石城墙。长城、砖石城墙按城基轮廓依比例尺 表示，并将外侧的轮廓线向内绘成城垛形式。城楼、 城门实测表示，城墙上的其它地物用相应符号表示。
及建筑， 如桥梁、渡口和徒涉场等。
1．桥梁。根据桥梁的建筑形式、建筑材料及通行情 况不同可分为：铁桥、车行桥、铁索桥、人行桥等， 桥梁的长和宽为实测,按实际形状和位置用相应符号表 示。
2.渡口。河中设有轮船、木船等，能载渡人、马和 大车的渡口为行人渡口，能载渡汽车的渡口为汽车渡 口，以加注“人渡”、“车渡”区分，渡口两岸的设 施实测表示。
第七节、水系的表示
3．徒涉场。是指能涉水过河的场所，加注“涉”字。 （二)水利工程
水利工程主要包括水闸、滚水坝、拦水坝、防洪墙、 码头等。其均按实测形状和位置，依比例用相应符号 表示。水闸和拦水坝建筑材料应加注说明。水闸有进 水闸、分水闸、节制闸、排洪闸、挡潮闸等，均用同 一符号表示，符号中的尖角指向主要进水方向。滚水 坝是为了高水位而横截河流，水经常或季节性地从上 面溢过的堤坝式建筑物。描绘时符号的短线绘在水流 的下方。拦水坝是指拦截山谷和横截河流借以抬高水 位的堤坝式人工建筑物。

计算机地图制图原理与方法——地图符号设计参考文档

计算机地图制图原理与方法——地图符号设计参考文档

符号图元设计
? 符号图元： 指的是指地图符号中最小的具有独立 逻辑意义的图形单位。
? 一个地图符号就是一个或多个图元集合的组合， 因此，图元设计是设计符号的核心。
? 符号设计系统通常是根据点、线、面符号的不同 特点，分别为这三类符号提供组成符号的基本图 元。
? 根据面向对象的观点，可以将各基本图元定义成 不同的图元 对象类，这样，一个符号则是不同图 元对象类实例对象聚集而成的复杂对象。
? 用色相及色调的明显差异表示制图信息显著的 类别差异 。
地图符号设计
? 地图符号设计是整个地图设计工作中极为重 要的一环。
? 地图制图或GIS 系统一般都提供了制作或设计 符号（库）的功能。
? 符号设计主要途径：
? （1）文本编辑（AutoCAD的形文件shp）； （2）二次开发语言编程（ARC/INFO的AML)；
? 按符号与地图 比例尺的关系分类 ：不依、半依、依比 例尺；
? 按符号所表示的制图对象的 地理特征量度 分类：定性 符号、定量符号和等级符号；
? 按符号的 图形特征分类 ：几何符号、艺术符号、文字 符号 ；
? 按符号的 表示方式分类：矢量、栅格；
? 地形图图式 ：地图符号样式和描绘规则的规范 ，是 测绘和出版地形图必须共同遵守的基本依据之一，是 由国家统一颁布执行的标准。
地图符号设计
? 符号设计系统研究的 内容包括：
? （1）符号设计；主要是针对地图符号本身，即对 符号的形状、尺寸、色彩进行设计。
? （2）符号库设计；指对设计的符号进行合理的数 据结构组织并建立有效索引。
? （3）符号设计 系统设计；就是研究符号设计界面、 操作工具等对符号进行编辑、修改、存储等操作。
? 基本运算：灰度值变换、平移、算数组合与逻辑组合。

(推荐下载)地图符号及整体设计效果演示文档

(推荐下载)地图符号及整体设计效果演示文档
地图注记分为： 名称注记 说明注记 数字注记
第四章 地图符号及整体 设计效果
§1 地图符号 §2 量表在符号设计中的应用 §3 构成符号的视觉变量 §4 彩色 §5 符号与图形的感受效果 §6 注记
§1 作为地图语言的地图符号
§1 作为地图语言的地图符号
1.1 符号与地图符号
符号是一种物质的对象、属性或过程，用它表 示抽象的概念最典型的符号是语言，完整的语言符 号可表达为：
概念 被表示成分 ————— = —————— 音响形象 表示成分
§1 作为地图语言的地图符号
1.1 符号与地图符号
地图符号的符号特征： （1） 地图符号具有被表示成分和表示成分的特征
概念 被表示成分 空间信息 ———— = —————— = ————— 音响形象 表示成分 视觉形象
（2） 地图记号有一定的约定性 （3） 地图记号可以等价变换 （4） 记号构成地图 表层结构 深层结构
记忆信息的三级加工模型： 复述
→ 刺激 瞬时 注意 短时
→ → ← 环境
记忆
记忆
长时 记忆
↓
↓
信息丧 失
§1 作为地图语言的地图符号
1.3 地图符号与地图模型
地图是空间信息的符号模型： （1）地图符号空间信息传递的手段。 （2）地图符号构成的符号模型，不受比例尺限制。 （3）地图符号提供地图极大的表现力。 （4）地图符号能再现客体的空间模型，给难以表达
§2 量表在符号设计中的应用
2.2 地图符号的量表
2.2.1 定名量表 依据制图对象固有特征进行区分。众数是最佳
的数字统计量，以一个群体中出现频率最大的类别 定名。
§2 量表在符号设计中的应用
2.2 地图符号的量表 2.2.2 顺序量表

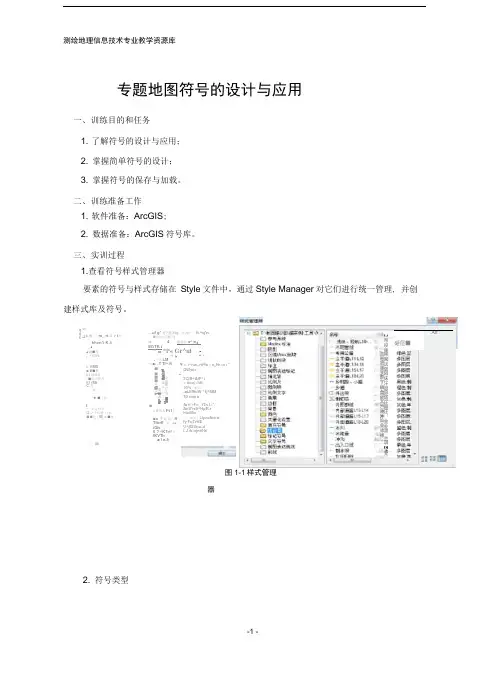

专题地图符号的设计与应用

专题地图符号的设计与应用

测绘地理信息技术专业教学资源库专题地图符号的设计与应用一、训练目的和任务1. 了解符号的设计与应用；2. 掌握简单符号的设计；3. 掌握符号的保存与加载。

二、训练准备工作1. 软件准备：ArcGIS;2. 数据准备：ArcGIS符号库。

三、实训过程1.查看符号样式管理器要素的符号与样式存储在Style文件中，通过Style Manager对它们进行统一管理, 并创建样式库及符号。

图1-1样式管理器2. 符号类型t 脚丁m_ rt 讲r t 吐hhvri*i K 4匚g.j越■耳.“甘陌*L ftMII■ tl■耶Li隔轉廿!■件声呼春El (MtC.直・村・—•N ■“植・I•一畀走时写Q沪下科曙口畅■■吃・B| r ■址-- uf g* 对芒毬龙越：耳为斥」f>^q*n■仆忡|口迥冃』w 4 旺虽岸s^;n：E£iTK i* = *i s« Gr^ui -弄 k - •:亠巧LM—■: -T TI^ ft宅羸黑戸«青MWILpflPFM虽千二二二一蛊B武-S=■■■■・K#・&■ |・占盘第齐Ft I |■a 〒低刊flTltrrfl «<+iGfe0 ? ^KTrt1 «fKVTh■ i e-4▼ i- i^nw..rii®n : n s Hr»n i *QWwie-3CiB^AfF^i< itou|«hfl|30%・*«富.■tJIffhlW 1 Ij^MM30 rrwroArrt'«f%_ iTn l«*-AnS'isfi^HpR-rhixiMn㈡”仙如）LlpmAciraly FuTrHEU^jElUnu-dI_J ik'irjniiHrihurtbr^rilpitHHiArt砸层■—-J2帑哎窿帯闖话需陌床汗瑟宓塔圧屉圧：金朴温兰淇E梵莒型验墜艺卧丁瞋盘於乂岂驰沖讪业冰祥在Style中，根据符号绘制的几何类型，将其分为4类：(1)标记(点)符号Marker Symbols标记符号类型如下图，其中字符标记符号包含二维的及三维的，二维符号当中除了简单标记符号外最为常用的就是字符标记符号了，庞大的符号库中一般能够满足常规使用，但实际应用中无法满足时，就需要使用FongCreator来制作符号字体库了。

第四讲专题地图符号设计示例

第四讲专题地图符号设计示例

专题地图点状符号设计
专题地图点状符号设计
专题地图点状符号设计
专题地图点状符号设计
专题地图点状符号设计
基础数据
用手工或计算机，按表14—5，绘制各乡或分 级(拟分5级)的比例圆系列，按表14—6，表14—7 的数据，绘制扩充符号。
专题地图点状符号设计
专题地图点状符号设计
专题地图线状运动符号设计
专题地图线状运动符号设计
目的要求
设计一组几个城市之间货流运输的走向线， 以反映城市间的经济联系。
实习步骤提要
1．选择一张包含大连、沈阳和天津三个城 市的地理底图，用透绘或复印的方法，制作一张 区域略图；
专题地图线状运动符号设计
2．设计各种货物的网纹变量符号； 3．将各城市间的货物按大、中、小型走向线标 绘在区域略图上 4．填充网纹符号； 5．也可以用箭头注明流向
专题等值区域图的符号设计
数据分级后，便可进行等值区域图符号的设计 。这种面状符号适宜于采用网纹渐变或单份多色亮 度渐变的视觉变量表示。网纹的种类有纹理的、排 列的和方向的三种形式，通常采用排列变量居多(图 16—1)。
专题等值区域图的符号设计
基础数据
1．基础数据如表16—4 2．仿例进行比率法分5级的计算，并设计相应级别 的图例。
专题等值区域图的符号设计
实习步骤提要
专题等值区域图的符号设计
实例
现以平若县各乡的茶叶年产量为例进行 比率法分级的计算。
专题等值区域图的符号设计
上表列举了平若县各乡的数据，最高产(240l担 )与最低产(134担)之差为2264担。
专题等值区域图的符号设计
专题等值区域图的符号设计
专题等值区域图的符号设计
第四讲专题地图符号设计示 例

专题地图内容要素及其符号表达

专题地图内容要素及其符号表达

#
# ##
##
#
##
# ### #
##
## opt = 90000 #
#
#
##
## ##
#
########### ####### ########### ################################# ##########################################################################################################################################################################################################################################################################################################################################################################################################################################################################
lgk = ( lgNmax - lgNmin) / n
2、面状专题内容的表示方法及符号表达 等值线法:用连接各等值点的平滑曲线来表示在全区内
连续且渐变分布现象数量特征差异的方法。
等值线间距为常数最好，可据疏密判断数量变化及趋势
等值线的制图数据是定位点的测量值或派生的数值。例 如高程点、降水量、温度，均是经过野外或室内的量测 仪器测定的数值，因而都是绝对值。由绝对值派生的数 据可以有平均值或比率。

第四章 地图符号

第四章 地图符号
新编地图学教程
电子教案
第4章 地图符号
1
第一节 地图符号的概念与分类 第二节 地图符号变量与量表 第三节 色彩 第四节 图形视觉的心理效应 第五节 注记
2
第一节 地图符号的概念与分类
一、地图符号的概念 地图符号是表达地图内容的基本手段，它由形状不同、大小不一、
色彩有别的图形和文字组成，用来代指抽象的概念，并且这种代指 是以约定关系为基础的。
约定关系：指地图符号是制图时在形式和内容之间做出的某种 约定。
例如，在同一幅图内，居民点采用圈形符号后不能再采用三角 形符号，指定的居民点圈形符号不能同时表示其他内容。
3
二、地图符号的分类 (1)按符号所表示的空间分布状态分类 ①点状符号：具有几何意义的点，表示点状或因面积过小而视为点 状的面状事象。点状符号不具有空间尺寸，大小与比例无关，在地 图上是一个定位点。如：测量控制点、商业网点、一座城市等。常 用的点状符号有几何符号、象形符号及文字符号等。
（品）红
c、六复色
由三间色与三原色混合所得到的颜色，又称第三次色。
黄+橙=黄橙；红+橙=红橙；红+紫=红紫；蓝+紫=蓝紫；蓝+绿
=蓝绿；黄+绿=黄绿
d、互补色
三原色中，任意两个原色等量混合所得间色，与另一原色互为补
色，互补色混合得到黑色。
38
如 黄＋紫＝黑，绿＋红＝黑，蓝＋橙＝黑。
二、彩色的感受效应 1.色彩在地图感受中的作用：
3.颜色变量 是最活跃的一种视觉变量。颜色包括彩色和非彩色（黑白色），
彩色具有色相、亮度、彩度三种特性，而非彩色却只有亮度特性。 颜色的三种特性对制图来说各有作用，因而也可以各自成为一种视 觉变量。

《地图学地图符号》PPT课件资料讲解

《地图学地图符号》PPT课件资料讲解
2）具有等价交换的可行性
在不同的图幅中符号可以指同一概念。
地图作者与读者共同遵守一定的地图语法规则，通过 地图符号进行地理信息交流。
1.3 功能
1）空间信息传递的手段
2）反映区域的基本面貌 3）提供地图极大的表现能力
§2 地图符号分类
2.1 按表示对象的空间维度分类 1） 点状符号—对象不具空间尺寸（“0”维）
2.2 按表示对象的属性特征度量分类 1） 定名量表——仅显示对象的定性关系的量表系统。
2） 顺序量表 —— 按对象某一指标排序，表现为一 个相对等级的量表系统。
3） 间距量表 —— 是通过某种统计单位（距离信息） 对顺序量表排序的量表系统。
城市人口（万人）
4） 比率量表 —— 以数据起点为基础，按某种比率 关系排序且能反映比率变化的量 表系统。
5.3 色彩的感觉与象征性
（二） 色彩的象征性 绿色，人们称之生命之色，可以作农、林、牧业的象征
色，还可以象征春天、生命、青春、活泼，象征和平等，世 界和平反战组织自命为“绿色和平组织”，其依据就在于此。 蓝色，易使人联想到天空、海洋、湖泊、严寒等，象征崇高、 深远、纯洁、冷静、沉思，象征无污染、清洁等。白色，易 使人联想到阳光、冰雪、白天，象征光明、纯洁、寒冷等。
4）质量感
数量感是指能将观察对象区分出几个类别的感觉。 在专题地图上，常要区分出不同质量的对象，如铜、 铁、银…工业分为重工业、轻工业，作物分为水稻、小麦、 大豆…都需要有明显的质量感。 形状和色彩是产生质量差别的最常用的两种变量，极 易给人质量差异的感觉。
3.4 视觉变量的感受效果
5）动态感
动态感指读图者能从图形的构图上获得一种运动变化 的视觉感受的效果。
§4 符号图形视觉的心理效应

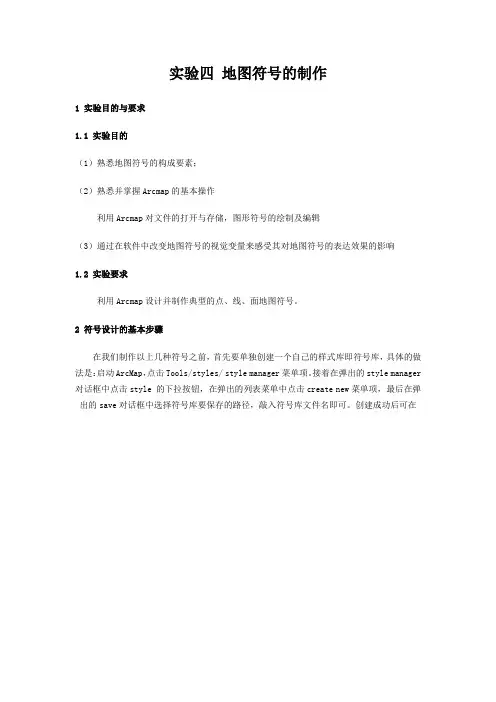

实验四 地图符号的制作

实验四 地图符号的制作

实验四地图符号的制作1 实验目的与要求1.1 实验目的（1）熟悉地图符号的构成要素；（2）熟悉并掌握Arcmap的基本操作利用Arcmap对文件的打开与存储，图形符号的绘制及编辑（3）通过在软件中改变地图符号的视觉变量来感受其对地图符号的表达效果的影响1.2 实验要求利用Arcmap设计并制作典型的点、线、面地图符号。

2 符号设计的基本步骤在我们制作以上几种符号之前，首先要单独创建一个自己的样式库即符号库，具体的做法是：启动ArcMap，点击Tools/styles/ style manager菜单项。

接着在弹出的style manager 对话框中点击style 的下拉按钮，在弹出的列表菜单中点击create new菜单项，最后在弹出的save对话框中选择符号库要保存的路径，敲入符号库文件名即可。

创建成功后可在style manager 对话框左边的树状列表中看到新建的符号库路径及名称（如图1）。

图1下面我们就开始具体介绍如何制作不同类型的地图符号。

（一）点状符号点状符号常用来表示在当前的比例尺和表示方式下，呈点状分布的地理实体和现象，不论符号大小，实际上以点的概念定位，而符号的面积不具有实地的面积意义。

这时，符号的大小与地图比例尺无关且具有定位特征。

它在图中的位置由一个点来确定，即符号的定位点，通常为符号的几何中心点或符号底部的中心点。

例如，控制点、居民点、及其他独立地物点等符号。

在ArcMap中所有做好的点符号均存放在符号库下属的marker symbols符号文件夹中。

ArcMap9.3的符号样式管理（style manage）中提供了四种类型点状符号的制作方法，它们分别是arrow marker symbol、character marker symbol、picture marker symbol和simple marker symbol。

（1）启动ArcMap，如果未创建符号库，需要创建符号库；如果已经创建符号库，需要添加符号库。

地图符号的设计共32页文档

地图符号的设计共32页文档
的法规，就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克
60、人民的幸福是至高无个的法。— —西塞 罗
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

专题地图线状运动符号设计
2．设计各种货物的网纹变量符号； ．设计各种货物的网纹变量符号； 3．将各城市间的货物按大、中、小型走向线标 ．将各城市间的货物按大、 绘在区域略图上 4．填充网纹符号； ．填充网纹符号； 5．也可以用箭头注明流向 ．
专题地图线状运动符号设计
实 例
给出了太原—石家庄 郑州 给出了太原 石家庄—郑州 洛阳四个城市 石家庄 郑州—洛阳四个城市 间货物的月平均流量(表15-1)。 间货物的月平均流量 表 。
专题等值区域图的符号设计
实习步骤提要
专题等值区域图的符号设计
实
例
现以平若县各乡的茶叶年产量为例进行
比率法分级的计算。 比率法分级的计算。
专题等值区域图的符号设计
上表列举了平若县各乡的数据，最高产(240l担) 上表列举了平若县各乡的数据，最高产 担 与最低产(134担)之差为 之差为2264担。 与最低产 担 之差为 担
专题等值区域图的符号设计
专题等值区域图的符号设计
专题等值区域图的符号设计
专题等值区域图的符号设计
数据分级后，便可进行等值区域图符号的设计。 数据分级后，便可进行等值区域图符号的设计。 这种面状符号适宜于采用网纹渐变或单份多色亮度 渐变的视觉变量表示。网纹的种类有纹理的、 渐变的视觉变量表示。网纹的种类有纹理的、排列 的和方向的三种形式，通常采用排列变量居多(图 的和方向的三种形式，通常采用排列变量居多 图 16—1)。 。
专题地图点状符号设计
专题地图点状符号设计
专题地图点状符号设计
专题地图点状符号设计
专题地图点状符号设计
专题地图点状符号设计
专题地图点状符号设计
基础数据
用手工或计算机，按表 用手工或计算机，按表14—5，绘制各乡或分 ， 拟分5级 的比例圆系列 按表14—6，表14—7 的比例圆系列， 级(拟分 级)的比例圆系列，按表 拟分 ， 的数据，绘制扩充符号。 的数据，绘制扩充符号。
专题地图线状运动符号设计
专题地图线状运动符号设计
专题地图线状运动符号设计
专题地图线状运动符号设计
专题地图线状运动符号设计
基础数据
1．给出包括天津、沈阳、大连三城市在内的 ．给出包括天津、沈阳、 区域轮廓图； 区域轮廓图； 2．给出天津—沈阳 大连三城市之间的货流 ．给出天津 沈阳 沈阳—大连三城市之间的货流 假设数据(表 假设数据 表15—2)； ； 3．流量大小的分级参照实例中的标准。各种 ．流量大小的分级参照实例中的标准。 货物的网纹变量符号自行设计。 货物的网纹变量符号自行设计。
专题地图点状符号设计
专题地图点状符号设计
专题地图线状运动符号设计
说 明 1．多个城市之间的经济信息，总是相互关联的。铁路 ．多个城市之间的经济信息，总是相互关联的。 运输和公路货运便是这些城市的产品相互流通的大动脉。 运输和公路货运便是这些城市的产品相互流通的大动脉。 线状运动符号是表达这类信息的有效方法。 线状运动符号是表达这类信息的有效方法。 2．相互流通的货物形成流量，线路上的流量分级要和 ．相互流通的货物形成流量， 图幅尺寸及在图上的运输品种数量相联系， 图幅尺寸及在图上的运输品种数量相联系，因为走向线的 线宽要受到沿线位置的限制。如果流量采用顺序量表， 线宽要受到沿线位置的限制。如果流量采用顺序量表，则 所有货物要按序构成大、 小宽度的走向线， 所有货物要按序构成大、中、小宽度的走向线，并用不同 的色相变量或网纹变量填充。如果要反映货物的绝对吨位， 的色相变量或网纹变量填充。如果要反映货物的绝对吨位， 就要用比率量表对货流量进行分级。 就要用比率量表对货流量进行分级。
专题地图点状符号设计
1．制作平若县各乡蚕丝年产量的比例圆。基础 ．制作平若县各乡蚕丝年产量的比例圆。 资料及比例圆计算半径如表14—2；所得比例圆如 资料及比例圆计算半径如表 ； 所示。 图14—l所示。 所示 2．按数据大小进行分组。本例中，将数据分为 ．按数据大小进行分组。本例中， 平均的5组时 从表14—2中可知，产量最小的白江 组时， 中可知， 平均的 组时，从表 中可知 值为6． 值为27． 乡r值为 ．5mm，最大的乌川乡 值为 ．4mm， 值为 ，最大的乌川乡r值为 ， 差值约21mm，分成 等分的数值如表 等分的数值如表 差值约 ，分成5等分的数值如表14—3： ：
专题地图线状运动符号设计
说 明 3．在地图上两地间的货物流通，习惯采用路线的 ．在地图上两地间的货物流通， 右侧为输出，左侧为输入， 左进右出”的原则。 右侧为输出，左侧为输入，即“左进右出”的原则。这 样做流向也清楚了。 样做流向也清楚了。 4．运用计算机进行线状符号设计，在符号设计方法 ．运用计算机进行线状符号设计， 及符号库的管理方面，和点状符号的设计是类同的。 及符号库的管理方面，和点状符号的设计是类同的。只 是作为线状运动符号，应当分成两部分来处理： 是作为线状运动符号，应当分成两部分来处理：一部分 是设计线型，属线状符号； 是设计线型，属线状符号；一部分是设计两端表示方向 的点状符号。然后在实际作图中将两者组合起来。 的点状符号。然后在实际作图中将两者组合起来。
专题地图线状运动符号设计
专题等值区域图的符号设计
说 明
等值区域图是以面状符号表达的， 等值区域图是以面状符号表达的，这个符 号代表同一值域的地理数据。 号代表同一值域的地理数据。 如果数据经排列后有一个递变状态， 如果数据经排列后有一个递变状态，就应 采用比率法进行分级， 采用比率法进行分级，它的比值可以是算术 级数或几何级数。 级数或几何级数。 表达这种分级的方程式为： 表达这种分级的方程式为：
专题等值区域图的符号设计
专题等值区域图的符号设计
专题等值区域图的符号设计
专题等值区域图专题等值区域图的符号设计
专题等值区域图的符号设计
目的要求
基本掌握以统计数据为依据， 基本掌握以统计数据为依据，运用手工 或计算机进行面状符号设计的方法对数据进 行分级的方法有多种。要求设计一个分 级的 行分级的方法有多种。要求设计一个分5级的 等值区域图例。 等值区域图例。
专题等值区域图的符号设计
基础数据
1．基础数据如表16—4 ．基础数据如表 2．仿例进行比率法分 级的计算，并设计相应级别 仿例进行比率法分5级的计算， 仿例进行比率法分 级的计算 的图例。 的图例。
专题等值区域图的符号设计
专题地图点状符号设计
3．按值域分级的一组圆符号表示。本例中平 ．按值域分级的一组圆符号表示。 若县的蚕丝产量数据，可分级的数目是任意的， 若县的蚕丝产量数据，可分级的数目是任意的，可 参照本实习中表14—1进行计算。 进行计算。 参照本实习中表 进行计算 4．根据表14—4(a、b)，分别制得蚕丝历年产 ．根据表 、 ， 量的柱状图和百分比图(图 量的柱状图和百分比图 图14—3，14—4) ，
专题地图线状运动符号设计
目的要求
设计一组几个城市之间货流运输的走向线， 设计一组几个城市之间货流运输的走向线， 以反映城市间的经济联系。 以反映城市间的经济联系。
实习步骤提要
1．选择一张包含大连、沈阳和天津三个城 ．选择一张包含大连、 市的地理底图，用透绘或复印的方法， 市的地理底图，用透绘或复印的方法，制作一张 区域略图； 区域略图；
