实验五 地图符号设计与制作

实习二地图符号的设计与使用一、实习目的学会在常用的制图软件中地图符号的设计制作方法。

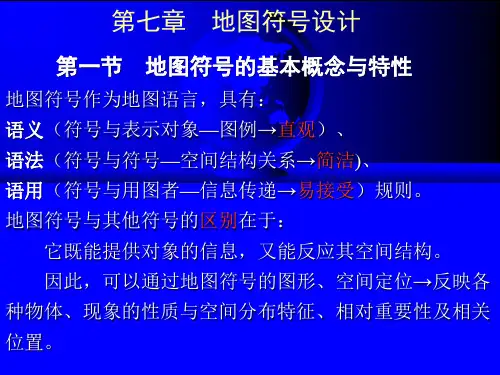

二、实验知识准备符号：以图形方式对地图中的地理要素、标注和注记进行描述、分类或排列，以找出并显示定性关系和定量关系。

根据符号绘制的几何类型，可将其分为四类：标记、线、填充和文本。

样式：是一种容器，用于对地图上出现的可重复使用的事物进行存放；可通过样式来存储、组织和共享符号及其他地图组成部分。

创建符号并直接将其应用于要素和图形，可将多种符号组合到一起进行存储、管理和共享，这些组合到一起的符号统称为样式。

三、实习内容及操作指导建立自己的符号样式系统，设计绘制点状、线状和面状符号，要求:1) 设计如下点符号：其中A为每位同学各自姓名的每一个字。

2) 设计制作如下线状符号简单的带轮廓的道路多车道带轮廓的道路虚线铁路符号3) 绘制填充符号4) 利用自己建立的符号系统绘制要素图层。

操作指导：1、浏览点、线、面符号样式：打开ArcMap，单击菜单栏中自定义->样式管理器，如下图1-1弹出样式管理器，点击左侧的样式目录，即可查看相应的样式。

图1-12、创建样式3.1在符号选择器对话框中单击样式引用按钮（图3-1），或者在样式管理器对话框中单击样式按钮，打开样式引用对话框。

3.2在样式引用对话框中，单击创建新样式（图3-2）。

3.3导航到所需目录。

3.4输入要创建的新样式的名称。

3.5单击保存。

3.6单击确定。

样式引用3-1图Array图3-23、创建新的符号符号可以在符号选择器中创建，也可以在样式管理器中创建，下面分别进行讲述。

3.1符号选择器中创建新符号单击内容列表中的图层的符号，弹出符号选择器（图4-1），在符号选择器中可以修改这些符号的颜色、大小等基本属性。

单击编辑符号按钮打开符号属性编辑器（图4-2）即可编辑自定义的符号。

步骤：a.从符号选择器对话框中选择一个符号作为初始符号。

b.使用当前符号框中的控件在符号选择器对话框中直接更改大小、颜色等基本符号属性。

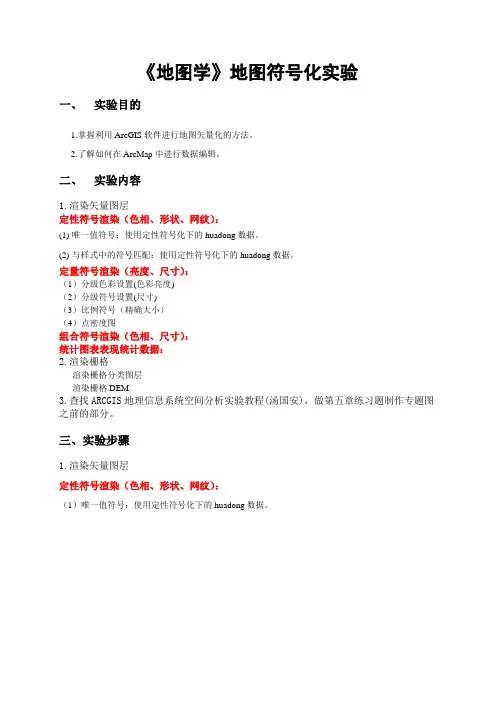

《地图学》地图符号化实验
一、实验目的
1.掌握利用ArcGIS软件进行地图矢量化的方法。

2.了解如何在ArcMap中进行数据编辑。

二、实验内容
1.渲染矢量图层
定性符号渲染（色相、形状、网纹）：
(1)唯一值符号：使用定性符号化下的huadong数据。

(2)与样式中的符号匹配：使用定性符号化下的huadong数据。

定量符号渲染（亮度、尺寸）：
（1）分级色彩设置(色彩亮度)
（2）分级符号设置(尺寸)
（3）比例符号（精确大小）
（4）点密度图
组合符号渲染（色相、尺寸）：
统计图表表现统计数据：
2.渲染栅格
渲染栅格分类图层
渲染栅格DEM
3.查找ARCGIS地理信息系统空间分析实验教程(汤国安)，做第五章练习题制作专题图之前的部分。

三、实验步骤
1.渲染矢量图层
定性符号渲染（色相、形状、网纹）：
（1）唯一值符号：使用定性符号化下的huadong数据。

（2）与样式中的符号匹配：使用定性符号化下的huadong数据。

定量符号渲染（亮度、尺寸）：（1）分级色彩设置(色彩亮度)
（2）分级符号设置(尺寸)
（3）比例符号（精确大小）
（4）点密度图
组合符号渲染（色相、尺寸）：
统计图表表现统计数据：
2.渲染栅格
渲染栅格分类图层
渲染栅格DEM。

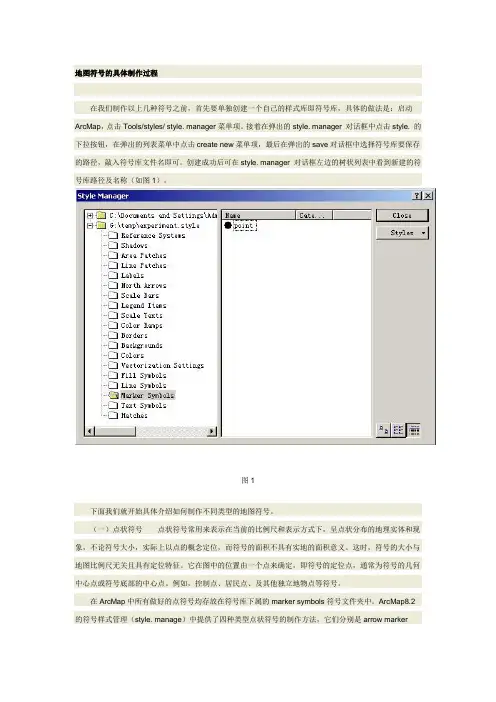

地图符号的具体制作过程在我们制作以上几种符号之前，首先要单独创建一个自己的样式库即符号库，具体的做法是：启动ArcMap，点击Tools/styles/ style. manager菜单项。

接着在弹出的style. manager 对话框中点击style. 的下拉按钮，在弹出的列表菜单中点击create new菜单项，最后在弹出的save对话框中选择符号库要保存的路径，敲入符号库文件名即可。

创建成功后可在style. manager 对话框左边的树状列表中看到新建的符号库路径及名称（如图1）。

图1下面我们就开始具体介绍如何制作不同类型的地图符号。

（一）点状符号点状符号常用来表示在当前的比例尺和表示方式下，呈点状分布的地理实体和现象，不论符号大小，实际上以点的概念定位，而符号的面积不具有实地的面积意义。

这时，符号的大小与地图比例尺无关且具有定位特征。

它在图中的位置由一个点来确定，即符号的定位点，通常为符号的几何中心点或符号底部的中心点。

例如，控制点、居民点、及其他独立地物点等符号。

在ArcMap中所有做好的点符号均存放在符号库下属的marker symbols符号文件夹中。

ArcMap8.2的符号样式管理（style. manage）中提供了四种类型点状符号的制作方法，它们分别是arrow markersymbol、character marker symbol、picture marker symbol和simple marker symbol。

本文只就笔者工作中常用的character marker symbol展开。

（1）启动ArcMap，如果未创建符号库，需要创建符号库；如果已经创建符号库，需要添加符号库。

（2）点击符号库名，接着再点击marker symbols符号文件夹，在右侧窗口的空白处点击右键，指向new，点击marker symbol，弹出symbol property editor对话框。

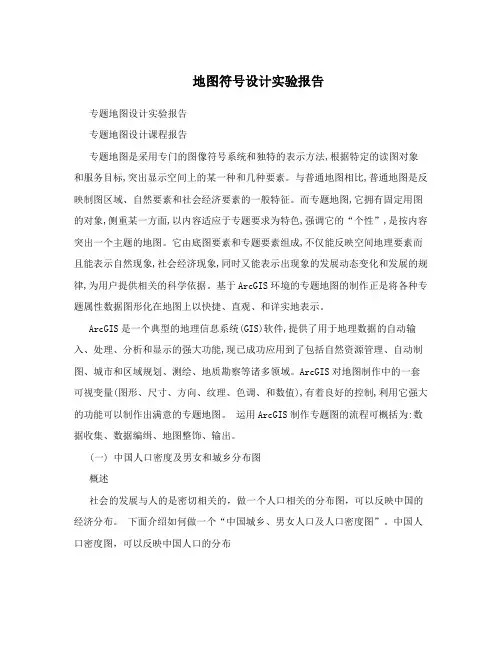

地图符号设计实验报告专题地图设计实验报告专题地图设计课程报告专题地图是采用专门的图像符号系统和独特的表示方法,根据特定的读图对象和服务目标,突出显示空间上的某一种和几种要素。

与普通地图相比,普通地图是反映制图区域、自然要素和社会经济要素的一般特征。

而专题地图,它拥有固定用图的对象,侧重某一方面,以内容适应于专题要求为特色,强调它的“个性”,是按内容突出一个主题的地图。

它由底图要素和专题要素组成,不仅能反映空间地理要素而且能表示自然现象,社会经济现象,同时又能表示出现象的发展动态变化和发展的规律,为用户提供相关的科学依据。

基于ArcGIS环境的专题地图的制作正是将各种专题属性数据图形化在地图上以快捷、直观、和详实地表示。

ArcGIS是一个典型的地理信息系统(GIS)软件,提供了用于地理数据的自动输入、处理、分析和显示的强大功能,现已成功应用到了包括自然资源管理、自动制图、城市和区域规划、测绘、地质勘察等诸多领域。

ArcGIS对地图制作中的一套可视变量(图形、尺寸、方向、纹理、色调、和数值),有着良好的控制,利用它强大的功能可以制作出满意的专题地图。

运用ArcGIS制作专题图的流程可概括为:数据收集、数据编缉、地图整饰、输出。

(一) 中国人口密度及男女和城乡分布图概述社会的发展与人的是密切相关的，做一个人口相关的分布图，可以反映中国的经济分布。

下面介绍如何做一个“中国城乡、男女人口及人口密度图”。

中国人口密度图，可以反映中国人口的分布，而人口集中的地方，往往与一个城市的经济是有关的。

中国城乡人口密度图，可以反映一个城市城乡人口的比例，进而可以客观的反映一个城市的贫富差距。

中国人口男女比例图，能够了解一个城市的男女比例均衡性，男女比例均衡可以反映一个城市能否平衡发展，而不至于部分人老光棍。

第一:先加入图层bou2_4p和bou2_4l，然后把数据资料JION到图层中去。

右键点击图层bou2_4p选择属性集and relates然后继续选择join data进行Join 然后在右下角选择选择joins 第二:做图框。

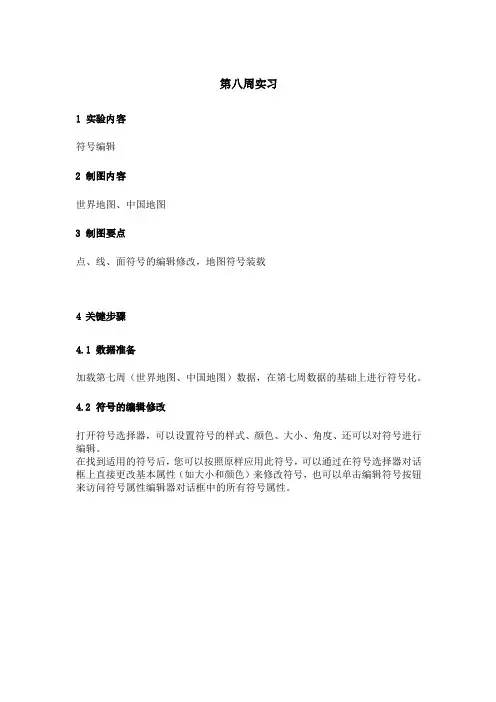

第八周实习1 实验内容符号编辑2 制图内容世界地图、中国地图3 制图要点点、线、面符号的编辑修改，地图符号装载4 关键步骤4.1 数据准备加载第七周（世界地图、中国地图）数据，在第七周数据的基础上进行符号化。

4.2 符号的编辑修改打开符号选择器，可以设置符号的样式、颜色、大小、角度、还可以对符号进行编辑。

在找到适用的符号后，您可以按照原样应用此符号，可以通过在符号选择器对话框上直接更改基本属性（如大小和颜色）来修改符号，也可以单击编辑符号按钮来访问符号属性编辑器对话框中的所有符号属性。

4.2.1点符号的编辑修改（以省会城市为例）要在应用符号或保存符号之前更改符号的其他属性，请单击符号选择器对话框的编辑符号按钮打开符号属性编辑器对话框。

可以设置符号类型、单位、字体、大小、颜色等。

其中，标记符号类型如下图，标记符号包含二维的及三维的，二维符号当中除了简单标记符号外最为常用的就是字符标记符号。

箭头标记符号图片标记符号 该类型允许我们导入外来的图片进行符号化。

可设置的参数除了颜色大小外，还可设置前景色、背景色以及透明色（即把图片中的把某种颜色透明化处理）。

以省会城市为例，对点符号进行编辑。

弹出【Symbol Property Editor（符号编辑）】对话框，注意单位是Millimeter （毫米）。

以省会城市为例，在符号的类型下拉框中选择“Simple Marker Symbol”（简单点状符号）。

在【Size（大小）】中输入数值“2.0”，在【Color】下拉框中选择【More Colors】，弹出【Color Selector】对话框，选择黑色点击【OK】完成颜色设定，使用轮廓，具体设置如图所示。

4.2.2 线符号的编辑修改（以为铁路、国界、一级河流为例）线符号中除了简单线符号外，应用最多的是制图线符号、标记线状符号、混列线符号。

利用多个线符号图层叠加显示，可制作复杂的线符号。

通过“标记线”选项卡中进行符号编辑器，选择相应的标记符号。

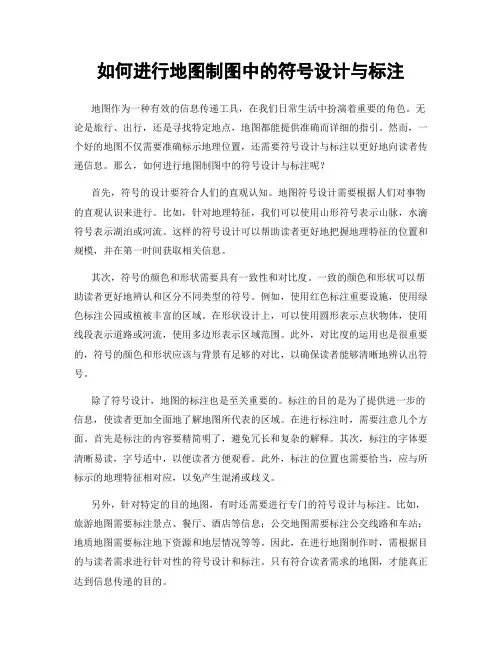

如何进行地图制图中的符号设计与标注地图作为一种有效的信息传递工具，在我们日常生活中扮演着重要的角色。

无论是旅行、出行，还是寻找特定地点，地图都能提供准确而详细的指引。

然而，一个好的地图不仅需要准确标示地理位置，还需要符号设计与标注以更好地向读者传递信息。

那么，如何进行地图制图中的符号设计与标注呢？首先，符号的设计要符合人们的直观认知。

地图符号设计需要根据人们对事物的直观认识来进行。

比如，针对地理特征，我们可以使用山形符号表示山脉，水滴符号表示湖泊或河流。

这样的符号设计可以帮助读者更好地把握地理特征的位置和规模，并在第一时间获取相关信息。

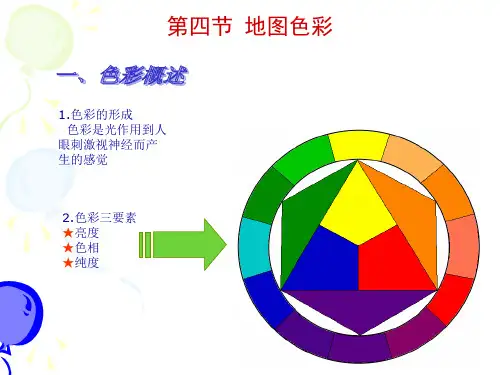

其次，符号的颜色和形状需要具有一致性和对比度。

一致的颜色和形状可以帮助读者更好地辨认和区分不同类型的符号。

例如，使用红色标注重要设施，使用绿色标注公园或植被丰富的区域。

在形状设计上，可以使用圆形表示点状物体，使用线段表示道路或河流，使用多边形表示区域范围。

此外，对比度的运用也是很重要的，符号的颜色和形状应该与背景有足够的对比，以确保读者能够清晰地辨认出符号。

除了符号设计，地图的标注也是至关重要的。

标注的目的是为了提供进一步的信息，使读者更加全面地了解地图所代表的区域。

在进行标注时，需要注意几个方面。

首先是标注的内容要精简明了，避免冗长和复杂的解释。

其次，标注的字体要清晰易读，字号适中，以便读者方便观看。

此外，标注的位置也需要恰当，应与所标示的地理特征相对应，以免产生混淆或歧义。

另外，针对特定的目的地图，有时还需要进行专门的符号设计与标注。

比如，旅游地图需要标注景点、餐厅、酒店等信息；公交地图需要标注公交线路和车站；地质地图需要标注地下资源和地层情况等等。

因此，在进行地图制作时，需根据目的与读者需求进行针对性的符号设计和标注。

只有符合读者需求的地图，才能真正达到信息传递的目的。

在进行地图制图中的符号设计与标注时，还需要注意一些细节问题。

首先，符号之间要有适当的间距，避免重叠和混乱。
