地图符号系统的设计与实现

地图制图软件开发中的地图标注和标识（POI）随着科技的不断进步，地图制图软件在我们的生活中扮演着至关重要的角色。

在地图制图软件的开发过程中，地图标注和标识（POI）功能是一个非常重要的组成部分。

本文将介绍地图标注和标识（POI）的作用、实现方法以及在地图制图软件开发中的应用。

地图标注是将特定地点或位置用图形符号标记在地图上的过程。

在地图制图软件开发中，地图标注是为了让用户能够更清晰地理解地图上的信息，并能够根据自己的需求进行定位和规划。

地图标注可以是文字、符号、颜色等形式的标记，用以代表不同的地理特征或信息。

在地图标注的实现中，开发人员可以利用地理信息系统（GIS）和相关的图形编辑工具进行设计和编辑。

通过设定合适的标注样式和标记位置，用户可以在地图上快速识别和定位感兴趣的地理位置。

地图标识（POI）是地图中用于表示感兴趣点的地理位置标记。

POI可以包括餐馆、商店、银行、加油站等地理位置信息。

在地图制图软件开发中，POI的作用是提供用户感兴趣点的具体信息和位置。

通过在地图上标记POI，用户可以根据自己的需求找到附近的服务设施或特定地点。

为了实现POI功能，开发人员需要收集到足够的地理位置数据，并进行准确的地理编码和分类。

同时，将这些数据与地图制图软件进行集成，以便用户可以快速搜索和浏览POI信息。

在地图制图软件开发中，地图标注和标识（POI）是为提供更好的用户体验和服务而不可或缺的功能。

以下是在地图制图软件开发中的一些常见应用：1. 导航和路线规划：地图标注和标识（POI）可以用于实现导航和路线规划功能。

用户可以通过标记感兴趣的地理位置或POI，在地图上查找最佳的行驶路线，并获得导航指引。

地图制图软件可以计算和展示最短路径、交通情况以及到达目的地的时间等信息，帮助用户方便地规划行程。

2. 旅游和景点推荐：地图制图软件可以通过标注景点、餐馆、酒店等POI，为用户提供旅游和出行的参考。

用户可以通过地图上的标注快速了解附近的景点和服务设施，并根据自己的兴趣选择合适的目的地。

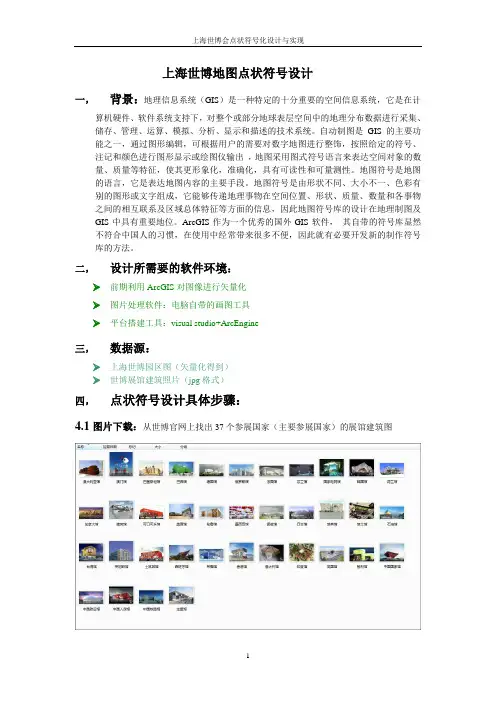

上海世博地图点状符号设计一，背景：地理信息系统（GIS）是一种特定的十分重要的空间信息系统，它是在计算机硬件、软件系统支持下，对整个或部分地球表层空间中的地理分布数据进行采集、储存、管理、运算、模拟、分析、显示和描述的技术系统。

自动制图是GIS 的主要功能之一，通过图形编辑，可根据用户的需要对数字地图进行整饰，按照给定的符号、注记和颜色进行图形显示或绘图仪输出，地图采用图式符号语言来表达空间对象的数量、质量等特征，使其更形象化，准确化，具有可读性和可量测性。

地图符号是地图的语言，它是表达地图内容的主要手段。

地图符号是由形状不同、大小不一、色彩有别的图形或文字组成，它能够传递地理事物在空间位置、形状、质量、数量和各事物之间的相互联系及区域总体特征等方面的信息，因此地图符号库的设计在地理制图及GIS中具有重要地位。

ArcGIS作为一个优秀的国外GIS软件，其自带的符号库显然不符合中国人的习惯，在使用中经常带来很多不便，因此就有必要开发新的制作符号库的方法。

二，设计所需要的软件环境：前期利用ArcGIS对图像进行矢量化图片处理软件：电脑自带的画图工具平台搭建工具：visual studio+ArcEngine三，数据源：上海世博园区图（矢量化得到）世博展馆建筑照片（jpg格式）四，点状符号设计具体步骤：4.1图片下载：从世博官网上找出37个参展国家（主要参展国家）的展馆建筑图4.2图片处理：利用电脑自带的画图工具对这些图片进行图片大小的处理，并且将其格式4.3建立style格式的文件：打开ArcMap，点击Tools菜单下的styles选择Style Manage….在Arcmap的Tools的符号管理器中新建一个style格式的文件符号库，命名为EXPO.style,将37个图片一一导入，并进行相应的编辑修改，构成一个世博展馆符号库。

4.4图片导入：点击Maker Symbols，右击空白区域，选择NEW︱Maker Symbols…，打开了Symbol Property Editor对话框。

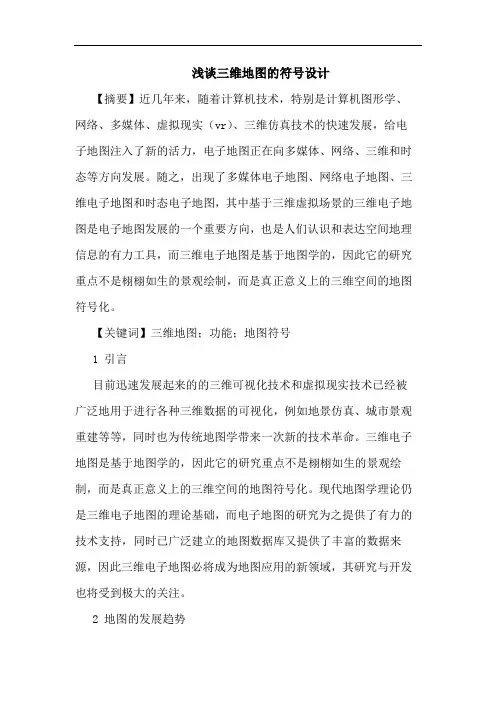

浅谈三维地图的符号设计【摘要】近几年来，随着计算机技术，特别是计算机图形学、网络、多媒体、虚拟现实（vr）、三维仿真技术的快速发展，给电子地图注入了新的活力，电子地图正在向多媒体、网络、三维和时态等方向发展。

随之，出现了多媒体电子地图、网络电子地图、三维电子地图和时态电子地图，其中基于三维虚拟场景的三维电子地图是电子地图发展的一个重要方向，也是人们认识和表达空间地理信息的有力工具，而三维电子地图是基于地图学的，因此它的研究重点不是栩栩如生的景观绘制，而是真正意义上的三维空间的地图符号化。

【关键词】三维地图；功能；地图符号1 引言目前迅速发展起来的的三维可视化技术和虚拟现实技术已经被广泛地用于进行各种三维数据的可视化，例如地景仿真、城市景观重建等等，同时也为传统地图学带来一次新的技术革命。

三维电子地图是基于地图学的，因此它的研究重点不是栩栩如生的景观绘制，而是真正意义上的三维空间的地图符号化。

现代地图学理论仍是三维电子地图的理论基础，而电子地图的研究为之提供了有力的技术支持，同时已广泛建立的地图数据库又提供了丰富的数据来源，因此三维电子地图必将成为地图应用的新领域，其研究与开发也将受到极大的关注。

2 地图的发展趋势地图是按照一定的数学法则，根据地图投影、地理坐标和比例尺，经过制图概括，在一定的载体上用各种地图符号（点、线、面状符号）和文字注记、颜色来表示一定区域内的地形、地貌、地物等地理信息。

它反映各种自然和社会经济现象的空间分布、组合、联系及其动态变化。

因此，地图是对地理空间信息的抽象化、符号化的描述。

近年来，随着互联网的不断普及和发展，电子地图也因以互联网为载体而快速兴起，地图已经从纸上走到了互联网、个人电脑和手持设备。

人们可以很方便地在电子地图中搜索感兴趣的地点、行车线路和公交线路等，为出行安排提供参考建议。

众所周知，我们生活在一个真三维的现实世界里，而传统的二维地图只对处于三维空间中的各种地理对象全部进行向二维平面投影的简化处理，导致第三维方向（即垂直方向）上的几何位置信息、空间拓扑信息和部分语义信息的损失，不能完整地反映客观世界。

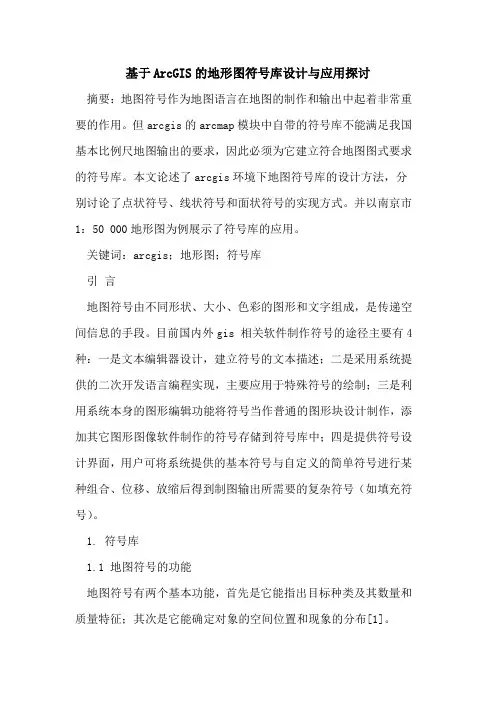

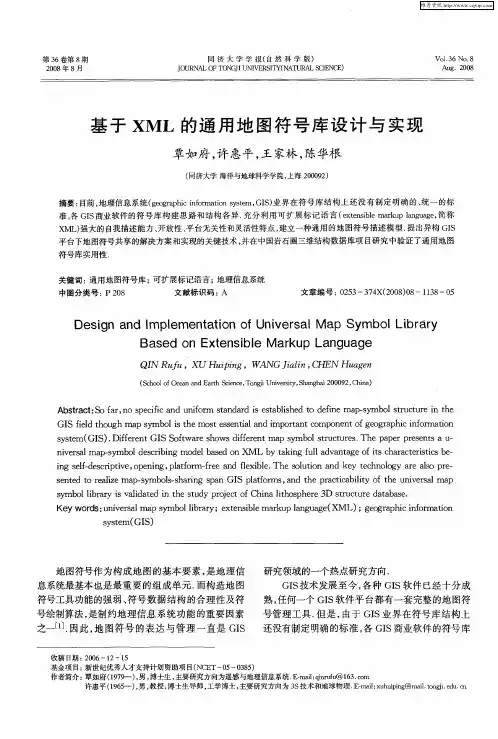

基于ArcGIS的地形图符号库设计与应用探讨摘要：地图符号作为地图语言在地图的制作和输出中起着非常重要的作用。

但arcgis的arcmap模块中自带的符号库不能满足我国基本比例尺地图输出的要求，因此必须为它建立符合地图图式要求的符号库。

本文论述了arcgis环境下地图符号库的设计方法，分别讨论了点状符号、线状符号和面状符号的实现方式。

并以南京市1：50 000地形图为例展示了符号库的应用。

关键词：arcgis；地形图；符号库引言地图符号由不同形状、大小、色彩的图形和文字组成，是传递空间信息的手段。

目前国内外gis 相关软件制作符号的途径主要有4 种：一是文本编辑器设计，建立符号的文本描述；二是采用系统提供的二次开发语言编程实现，主要应用于特殊符号的绘制；三是利用系统本身的图形编辑功能将符号当作普通的图形块设计制作，添加其它图形图像软件制作的符号存储到符号库中；四是提供符号设计界面，用户可将系统提供的基本符号与自定义的简单符号进行某种组合、位移、放缩后得到制图输出所需要的复杂符号（如填充符号）。

1. 符号库1.1 地图符号的功能地图符号有两个基本功能，首先是它能指出目标种类及其数量和质量特征；其次是它能确定对象的空间位置和现象的分布[1]。

1.2 地图符号库设计的基本原则地图符号库设计应该遵循以下基本原则：对于国家基本比例尺地图，图形符号颜色、图形、符号含义与匹配比例尺，应尽可能符合国家规定图式[2]；专题地图部分，尽可能采用国家及整个符号部门标准，有益于标准化、规范化；新设计符号应遵循图案化及整个符号系统逻辑性、统一性、准确性、对比性，色彩象征性，制图和印刷可能性等一般原则[3]。

2. 符号库的组建与管理现实世界抽象表达为点状符号、线状符号和面状符号。

注记作为一种特殊的符号，直接说明这些点、线、面的某些属性。

不同比例尺的地图要经过不同程度的取舍综合，所以需采用不同的符号库。

2.1 符号库的管理方式arcgis 符号库是在样式/符号库管理器（style manager）中进行管理，进行符号库添加、删除、新建等工作，符号库间相独立，因此可以把适合我国不同比例尺的地图符号库添加到里面去，同时保证制作的符号在输出时与国家地图图式完全一致[3]。

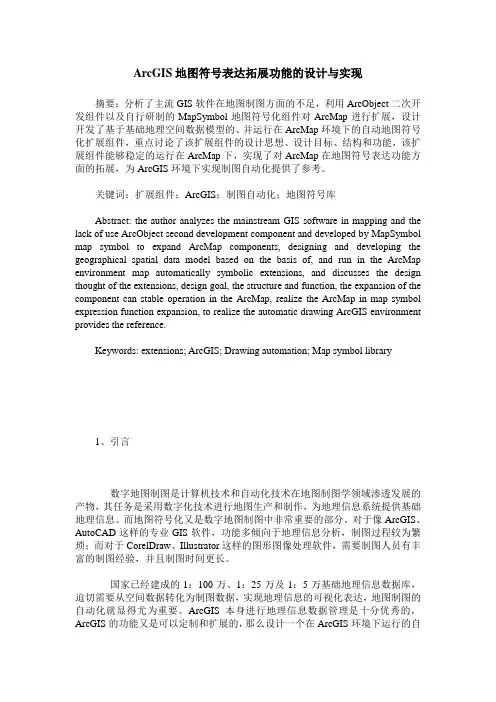

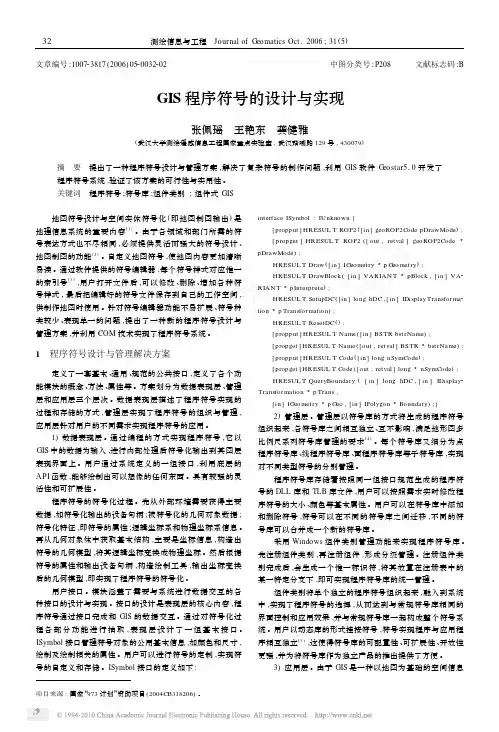

ArcGIS地图符号表达拓展功能的设计与实现摘要：分析了主流GIS软件在地图制图方面的不足，利用ArcObject二次开发组件以及自行研制的MapSymbol地图符号化组件对ArcMap进行扩展，设计开发了基于基础地理空间数据模型的、并运行在ArcMap环境下的自动地图符号化扩展组件，重点讨论了该扩展组件的设计思想、设计目标、结构和功能，该扩展组件能够稳定的运行在ArcMap下，实现了对ArcMap在地图符号表达功能方面的拓展，为ArcGIS环境下实现制图自动化提供了参考。

关键词：扩展组件；ArcGIS；制图自动化；地图符号库Abstract: the author analyzes the mainstream GIS software in mapping and the lack of use ArcObject second development component and developed by MapSymbol map symbol to expand ArcMap components, designing and developing the geographical spatial data model based on the basis of, and run in the ArcMap environment map automatically symbolic extensions, and discusses the design thought of the extensions, design goal, the structure and function, the expansion of the component can stable operation in the ArcMap, realize the ArcMap in map symbol expression function expansion, to realize the automatic drawing ArcGIS environment provides the reference.Keywords: extensions; ArcGIS; Drawing automation; Map symbol library1、引言数字地图制图是计算机技术和自动化技术在地图制图学领域渗透发展的产物，其任务是采用数字化技术进行地图生产和制作，为地理信息系统提供基础地理信息。

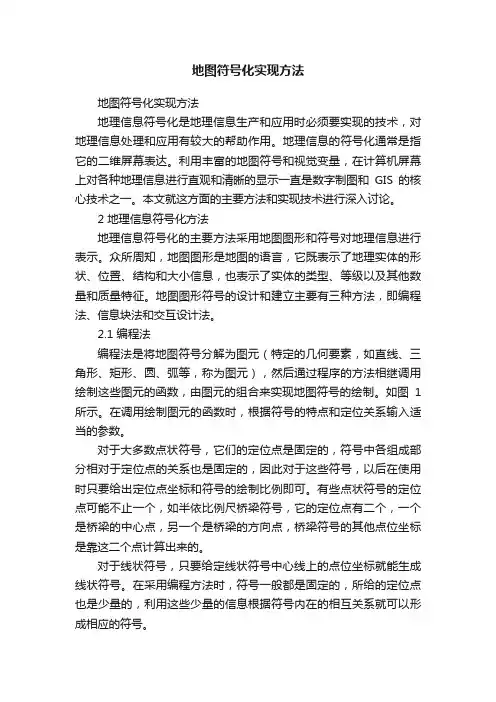

地图符号化实现方法地图符号化实现方法地理信息符号化是地理信息生产和应用时必须要实现的技术，对地理信息处理和应用有较大的帮助作用。

地理信息的符号化通常是指它的二维屏幕表达。

利用丰富的地图符号和视觉变量，在计算机屏幕上对各种地理信息进行直观和清晰的显示一直是数字制图和GIS的核心技术之一。

本文就这方面的主要方法和实现技术进行深入讨论。

2 地理信息符号化方法地理信息符号化的主要方法采用地图图形和符号对地理信息进行表示。

众所周知，地图图形是地图的语言，它既表示了地理实体的形状、位置、结构和大小信息，也表示了实体的类型、等级以及其他数量和质量特征。

地图图形符号的设计和建立主要有三种方法，即编程法、信息块法和交互设计法。

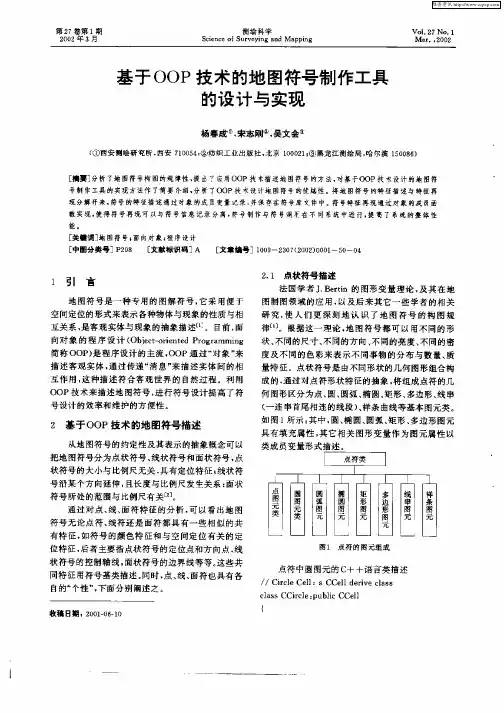

2.1 编程法编程法是将地图符号分解为图元（特定的几何要素，如直线、三角形、矩形、圆、弧等，称为图元），然后通过程序的方法相继调用绘制这些图元的函数，由图元的组合来实现地图符号的绘制。

如图1所示。

在调用绘制图元的函数时，根据符号的特点和定位关系输入适当的参数。

对于大多数点状符号，它们的定位点是固定的，符号中各组成部分相对于定位点的关系也是固定的，因此对于这些符号，以后在使用时只要给出定位点坐标和符号的绘制比例即可。

有些点状符号的定位点可能不止一个，如半依比例尺桥梁符号，它的定位点有二个，一个是桥梁的中心点，另一个是桥梁的方向点，桥梁符号的其他点位坐标是靠这二个点计算出来的。

对于线状符号，只要给定线状符号中心线上的点位坐标就能生成线状符号。

在采用编程方法时，符号一般都是固定的，所给的定位点也是少量的，利用这些少量的信息根据符号内在的相互关系就可以形成相应的符号。

采用编程法来实现地图符号的绘制其最大的缺点是不便于修改，每一个符号的修改和调整都要改动相应的程序，较为费事。

它的优点在于能将大量的地理信息自动地进行符号化，不需要太多的人工干预。

只要按照地理信息的属性编码，检索出相应的符号名称，然后调用绘制这些符号的程序，即可得到各种不同地图符号的输出。
