[整理版]手工焊接培训工艺

手工焊接培训资料•焊接基础知识•手工焊接技能•焊接安全与防护目录•手工焊接实例•手工焊接技巧提升•手工焊接经验分享CHAPTER焊接基础知识焊接定义焊接原理焊接的定义与原理熔焊压焊钎焊030201焊接的种类与特点焊接在工业中的应用01020304制造业建筑业电力行业铁路和船舶CHAPTER手工焊接技能焊条焊机辅助工具焊接工具与材料夹持将母材夹紧在焊钳上，确保待焊接部位对齐。

熔化结束焊接在完成焊接后，切断电弧，让熔池冷却凝固。

准备清洁待焊接的母材，检查是否有油污、锈蚀等影响焊接质量的因素。

引弧推动在熔池形成后，将焊条以适当的速度推动，形成焊缝。

010203040506焊接操作技巧外观检查尺寸检查无损检测力学性能测试焊接质量的评估与检验CHAPTER焊接安全与防护焊接操作前检查焊接作业场所应保持干燥、通风良好，并远离易燃、易爆物品。

焊接作业场所操作规程焊接操作的安全规范焊接手套使用焊接手套时，应选择符合要求的手套，并定期检查手套完好程度。

焊接面罩使用焊接面罩时，应选择合适型号的面罩，并确保面罩质量合格。

焊接工作服使用焊接工作服时，应选择符合要求的工作服，并定期检查工作服完好程度。

焊接防护用品的使用与维护火灾应急处理电击应急处理化学中毒应急处理焊接事故的应急处理CHAPTER手工焊接实例焊接技巧焊点质量检测焊接材料选择电子元器件的焊接1 2 3焊接前准备焊接操作焊接后处理03焊点质量检测01焊接材料选择02焊接技巧CHAPTER手工焊接技巧提升练习基本功熟练掌握手工焊接的基本技巧和操作步骤，包括焊前准备、焊接手法、焊接角度、送丝方法等。

均匀加热合理控制焊接时的加热速度和温度，采用均匀缓慢的加热方式，避免过热或局部过热。

熟练操作通过反复练习和实践，提高操作熟练程度和手感，掌握各种不同材料的焊接特性和规律。

提高焊接速度的方法减少焊接缺陷的技巧焊前清理控制焊接温度保持焊接角度非金属材料异种材料金属材料不同材料的焊接方法与技巧CHAPTER手工焊接经验分享保持稳定的手势和平衡01选择合适的焊接工具02掌握焊接技巧03准备焊接材料清洁焊接表面控制焊接参数使用防护设备注意通风安全操作焊接安全与防护的经验分享WATCHING。

手工焊接基本培训 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】基本培训：手工焊接本文介绍一项基本训练，手工焊接。

一个牢固的焊接点要求使用一个上锡良好的、保持良好的烙铁头，温度在焊锡的液化温度之上大约100°F。

烙铁头上的焊锡改善来从烙铁的快速热传导，预热工件。

建立良好的流动和熔湿(wetting)都要求预热。

具有良好可焊性特征的焊盘、孔和组件引脚将有助于在最短的时间内形成良好的焊接点。

在升高的温度下，时间短是避免对基板的损伤、对焊盘与基板接合的损伤和过多的金属间增长的关键。

暴露在焊锡和/或基板的Tg的液化温度之上的重复温度循环中的焊锡点，可能遭受可靠性累积的降级。

最好的方法是在少于5秒的时间内完成焊接点，最好是大约3秒钟。

这个时间包括要求产生连接的所有必要操作。

工艺过程一个推荐的手工焊接程序是，快速地把加热和上锡的烙铁头接触带芯锡线(cored wire)，然后接触焊接点区域，用熔化的焊锡帮助从烙铁到工件的最初的热传导。

然后把锡线移开将要接触焊接表面的烙铁头。

有些人推荐首先把烙铁头接触引脚/焊盘；把锡线放在烙铁头与引脚之间，形成热桥；然后快速地把锡线移动到焊接点区域的反面。

任何一种方法，如果正确完成，都将给出满意的结果。

这两种技术的目的是要保证引脚和焊盘的温度足够熔化锡线，并形成所要求的金属间的接合。

如果在焊接点形成期间，烙铁直接接触和熔化锡线，那么要焊接的表面可能不够热，以提高焊锡流动，形成的焊接点可能不是真正熔湿(wet)到焊盘(pad)、焊接孔(barrel)和引脚(lead)。

当工艺过程实施正确的时候，助焊剂将熔化并先于焊锡在将要焊接的表面流动，预先处理表面，因此焊锡将在表面上熔湿和流动，进入缝隙，形成接合。

一旦熔湿建立和有充分的焊锡流动形成所希望的焊接点，锡线和随后的烙铁即从焊接点区域移开。

在培训、练习和相对正规的应用之后，这些程序对于有积极性和经验的人员来实行是不太困难的。

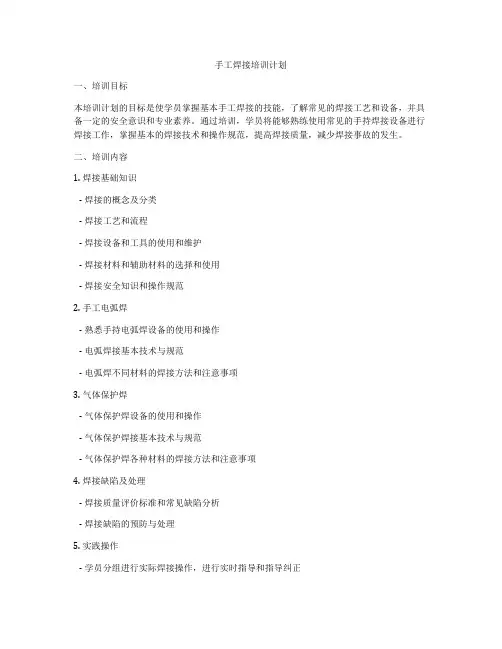

手工焊接培训计划一、培训目标本培训计划的目标是使学员掌握基本手工焊接的技能，了解常见的焊接工艺和设备，并具备一定的安全意识和专业素养。

通过培训，学员将能够熟练使用常见的手持焊接设备进行焊接工作，掌握基本的焊接技术和操作规范，提高焊接质量，减少焊接事故的发生。

二、培训内容1. 焊接基础知识- 焊接的概念及分类- 焊接工艺和流程- 焊接设备和工具的使用和维护- 焊接材料和辅助材料的选择和使用- 焊接安全知识和操作规范2. 手工电弧焊- 熟悉手持电弧焊设备的使用和操作- 电弧焊接基本技术与规范- 电弧焊不同材料的焊接方法和注意事项3. 气体保护焊- 气体保护焊设备的使用和操作- 气体保护焊接基本技术与规范- 气体保护焊各种材料的焊接方法和注意事项4. 焊接缺陷及处理- 焊接质量评价标准和常见缺陷分析- 焊接缺陷的预防与处理5. 实践操作- 学员分组进行实际焊接操作，进行实时指导和指导纠正- 组织焊接竞赛，提高学员的焊接技能和应变能力三、培训时间安排本培训计划为期4周，每周5天，每天8小时，共160小时周一至周五上午：9:00-12:00 下午：13:30-17:30四、培训方法1. 理论授课：通过讲解、演示和实例，使学员了解焊接的基本知识和操作规范。

2. 实操训练：设置实际操作场地，进行焊接实操，帮助学员掌握实际操作技能。

3. 互动讨论：组织学员进行小组讨论和交流，激发学员的学习热情和积极性。

4. 实例分析：通过案例分析，让学员了解焊接实际应用中可能遇到的问题和解决方法。

五、培训场地和设备1. 培训场地：室内教室和室外实操场地2. 培训设备：手持电弧焊设备、气体保护焊设备、焊接材料等六、培训师资本培训将邀请具有丰富焊接经验和教学经验的专业技术人员担任讲师，确保培训的专业性和有效性。

七、培训评估1. 每周进行一次考核，考核内容包括理论知识和实操技能2. 培训结束进行综合考核和评定培训成绩八、证书颁发学员经过培训合格并通过综合考核的，将颁发《手工焊接基础培训证书》。

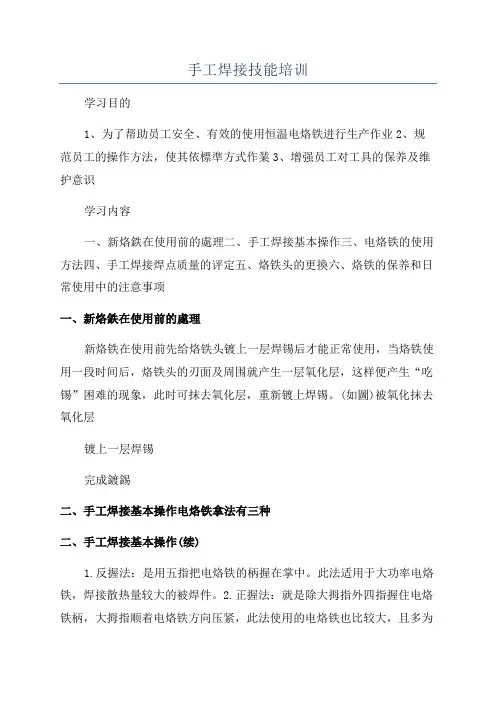

手工焊接技能培训学习目的1、为了帮助员工安全、有效的使用恒温电烙铁进行生产作业2、规范员工的操作方法，使其依標準方式作業3、增强员工对工具的保养及维护意识学习内容一、新烙鉄在使用前的處理二、手工焊接基本操作三、电烙铁的使用方法四、手工焊接焊点质量的评定五、烙铁头的更換六、烙铁的保养和日常使用中的注意事项一、新烙鉄在使用前的處理新烙铁在使用前先给烙铁头镀上一层焊锡后才能正常使用，当烙铁使用一段时间后，烙铁头的刃面及周围就产生一层氧化层，这样便产生“吃锡”困难的现象，此时可抹去氧化层，重新镀上焊锡。

(如圖)被氧化抹去氧化层镀上一层焊锡完成鍍錫二、手工焊接基本操作电烙铁拿法有三种二、手工焊接基本操作(续)1.反握法：是用五指把电烙铁的柄握在掌中。

此法适用于大功率电烙铁，焊接散热量较大的被焊件。

2.正握法：就是除大拇指外四指握住电烙铁柄，大拇指顺着电烙铁方向压紧，此法使用的电烙铁也比较大，且多为弯型烙铁头。

3.握笔法：握电烙铁如握钢笔，适用于小功率电烙铁，焊接小的被焊件。

二、手工焊接基本操作(续)焊锡丝一般有两种拿法。

三、电烙铁的使用方法1、使用步骤a.b.c.d.将电源开关切换至ON(–)位臵。

调整温度调整钮至250℃,待显示屏上所显示的温度稳定后，再调至所需的工作温度如温度不正常时必须停止使用，并送请维修。

显示温度开始使用。

调节温度^增加v减少开关I开O关三、电烙铁的使用方法(续)2、焊接五步法a准备准备好焊锡丝和烙铁。

此时特别强调的是烙铁头部要保持干净，即可以沾上焊锡(俗称吃锡)。

b加热焊件1.被焊件和电路板要同时均匀受热2.加热时间1~2秒为宜c融化焊料当焊件加热到能熔化焊料的温度后将焊丝臵于焊点，焊料开始熔化并润湿焊点。

d移开焊锡当熔化一定量的焊锡后将焊锡丝移开。

e移开烙铁当焊锡完全润湿焊点后移开烙铁，注意移开烙铁的方向应该是大致45°的方向。

三、电烙铁的使用方法(续)3、结束使用步骤清洁擦拭烙铁头并加少许锡丝保护。
