气体涡轮流量计与气体涡街流量计区别与选择

浅析商业用户燃气流量计的选择及使用商业用户燃气流量计是使用在商业领域中的一种燃气检测器，其主要负责监控和管理燃气消耗量。

商业用户燃气流量计的选择和使用对于商业建筑非常重要，因为它们不仅可以确保燃气的安全使用，还可以帮助商业用户节省能源和费用。

因此，正确选择和使用商业用户燃气流量计对于保障商业建筑的安全和经济必不可少。

首先，选择适合的商业用户燃气流量计非常重要。

商业用户的消耗量通常较大，因此选择适合的燃气流量计可以确保准确计量和监测。

根据管道直径、应用和需要量来选择不同型号的商业用户燃气流量计。

现在市场上最常见的燃气流量计类型是涡轮流量计、扇形流量计和磁性流量计。

其中涡轮流量计是检测低、中速气体流量的主要选择，而扇形流量计和磁性流量计则更适用于高粘度液体检测。

因此，在选择商业用户燃气流量计之前，商业用户需要确认其需要检测的燃气类型，以便确保选择正确的燃气流量计。

其次，商业用户需要了解商业用户燃气流量计的使用和维护知识，以确保其正常运行。

商业用户燃气流量计的保养通常包括定期检查和维修，这些程序可以帮助预测可能出现的故障并在需要时进行修复。

商业用户需要遵循厂家的建议，按照说明书提供的提示进行检查和维护，确保燃气流量计的性能始终正常。

商业用户还应该根据需要检查流量计的读数和报警灯，在必要时进行手动读取，以便及时发现可能存在的问题。

最后，商业用户需要确保其商业用户燃气流量计的使用符合法律法规。

各国都有关于商业建筑使用燃气的法律规定和标准，商业用户需要遵循安全使用燃气方面所规定的要求。

这些要求可能包括对燃气管道的安装和维护、燃气流量计的定期检查和报告等内容。

商业用户需要熟悉这些规定，并确保它们与自己的商业用户燃气流量计使用和维护程序一致。

此外，商业用户还需要定期对商业用户燃气流量计进行校准，以确保它们的性能符合国家和地区的标准。

总之，商业用户燃气流量计对于安全和经济运营的商业建筑至关重要。

因此，商业用户应该根据需要选择适合的商业用户燃气流量计，在使用和维护中遵循相关的法律法规，进行定期校准和检查，以确保其正常运行，从而帮助商业用户节省能源和费用。

流量计型号在现代工业生产中，流量计是一种至关重要的仪器设备，用来精确测量流体在管道中的流动速度和量。

不同型号的流量计在工业生产中扮演着不同的角色，满足着各种需求。

本文将对流量计型号进行介绍，希望能够帮助大家更好地了解这些仪器设备。

型号一：涡街流量计涡街流量计是一种常见的流量计型号，它通过涡轮受流体冲击而产生旋涡，根据旋涡频率与流速的线性关系来测量流体速度。

涡街流量计广泛应用于液体和气体的测量，具有测量范围广、精度高、可靠性强的特点。

它适用于高温、高压、腐蚀、粘稠等恶劣工况下的流量测量。

型号二：超声波流量计超声波流量计利用超声波在流体中传播的速度与流速的相关关系来测量流量。

它无需接触流体，不会造成流阻和压力损失，适用于各种流体的测量，特别是污水、腐蚀液体等特殊介质的测量。

超声波流量计具有测量范围广、响应速度快、维护简便等优点，被广泛应用于水处理、化工、石油等领域。

型号三：磁性涡街流量计磁性涡街流量计结合了涡街流量计和磁性感应技术的优势，通过检测涡街频率和流速的关系来测量流量，并且利用磁性感应原理实现非接触测量。

磁性涡街流量计适用于高粘度、污水、液态固体悬浮物含量高的介质测量，具有测量稳定、抗干扰能力强的特点。

型号四：涡轮流量计涡轮流量计是一种利用涡轮叶片在流体中转动产生的脉动信号来测量流速和流量的仪器设备。

涡轮流量计适用于工业、商业和民用等领域的流量测量，具有结构简单、响应速度快、稳定性好的特点。

它在化工、食品、制药等领域有着广泛的应用。

结语不同型号的流量计在工业生产中扮演着不同的角色，满足着各种需求。

本文介绍了涡街流量计、超声波流量计、磁性涡街流量计和涡轮流量计这四种常见的流量计型号，希望能够帮助大家更好地了解这些仪器设备。

在实际应用中，可以根据需求选择合适的流量计型号，实现准确、稳定的流量测量。

df 02/01气体测量产品和技术Gas Measurement1df 02/01根据测量原理计量设备分类Classification according measurement principle气体计量仪表 Gas Meter容积置换式仪表 Displacement Meter速度式仪表 Volume Flow Meters皮膜表 Diaphragm M.腰轮表 Rotary M.涡轮流量计 Turbine M.涡接流量计 Vortex M.超声波流量计 Ultrasonic M.2df 02/01入口和出口直管段长度:Inlet and Outlet pipe length涡街气体流量计:Vortex Gas Meters超声波气体流量计:Ultrasonic Gas Meters涡轮流量计:Turbine Gas Meters acc. German G 492 IIELSTER 涡轮流量计:ELSTER Turbine Gas Meters腰轮流量计:Rotary Gas Meters没有入口/出口直管段限制3系l 分析评估统df 02/01l 数据传输l 数据处理l 计量4df 02/01气体涡轮流量计5df 02/01最早的涡轮流量计:Origin of turbine gas meters1936ELSTER制造的世界上第一台用于贸易计量的气体涡轮流量计:First turbine gas meter for custody transfer from ELSTER薄板外壳, 手工制作涡轮, 最大流量3600 m3/h, 最大压力100mbar:Sheet metal housing, rotor handmade, Qmax 3600 m3/h, P max 100 mbar6Gas Measurementdf06/01TRZ DN 300 completedf 02/01ELSTER TRZ型涡轮流量计:ELSTER Turbine Gas Meter type TRZ 取压口计数器 测温套筒磁耦合机构导流架 测量芯加油管 涡轮叶片出口压力回复设计 高频脉冲发生器8Turbine Metersdf9/00Accuracy Turbine Meters2Atmospheric pressure High pressureError in %10 -1 -2 Q min 20% QmaxFlowrateQ maxdf 02/01ELSTER流量计设计的演变:History of ELSTER meter design1970表体长度3xDN,根据欧洲标准: DN50-1000, Pmax 100bar, 量程比1:20, 精度 0.5% ELSTER专利 独特的的测量芯结构Meter length 3 x DN acc. European Standard DN 50 - 1000, P max 100 bar, rangeability 1:20 accuracy 0.5%1975Elster Patent “Measuring Cartridge"7247 100IN-S10 IN-S11 IN-S12Meter。

气体流量计算方法气体流量计是一种用于测量气体流量的仪器，广泛应用于工业生产、科研实验、环境监测等领域。

在工业生产中，准确测量气体流量对于生产过程的控制和优化至关重要。

本文将介绍几种常见的气体流量计算方法。

一、差压流量计法差压流量计是一种常用的气体流量计算方法。

其原理是通过测量气体流经管道时产生的压力差来计算气体的流量。

差压流量计通常包括一个流体流过的孔板、一个差压变送器和一个显示仪表。

当气体通过孔板时，会在孔板两侧产生差压，差压变送器将差压信号转换为电信号，并传输给显示仪表，显示仪表再将电信号转换为相应的气体流量。

二、热式流量计法热式流量计是一种基于气体传热原理的流量计算方法。

它通过测量气体流经传感器时所需要的加热功率来计算气体的流量。

热式流量计通常包括一个加热丝和一个测量温度的传感器。

当气体流经加热丝时，加热丝的温度会发生变化，测量温度的传感器将温度变化转换为电信号，并通过计算来得到气体流量。

三、涡街流量计法涡街流量计是一种利用气体流经涡街产生的涡旋来计算气体流量的方法。

涡街流量计通常包括一个涡街传感器和一个显示仪表。

当气体流经涡街传感器时，会在涡街上产生一系列的涡旋，涡街传感器通过感应涡旋的频率来计算气体流量，并将结果传输给显示仪表进行显示。

四、质量流量计法质量流量计是一种直接测量气体质量流量的方法。

它通过测量气体流经管道时的质量变化来计算气体的流量。

质量流量计通常包括一个质量传感器和一个显示仪表。

当气体流经质量传感器时，质量传感器会测量气体的质量变化，并将结果传输给显示仪表进行显示。

五、超声波流量计法超声波流量计是一种利用超声波传播速度与气体流速之间的关系来计算气体流量的方法。

超声波流量计通常包括一个发射器和一个接收器。

发射器发射超声波，当超声波经过气体流动时，其传播速度会发生变化，接收器接收到经过气体流动后的超声波，并通过计算来得到气体流量。

气体流量计有多种计算方法，包括差压流量计法、热式流量计法、涡街流量计法、质量流量计法和超声波流量计法。

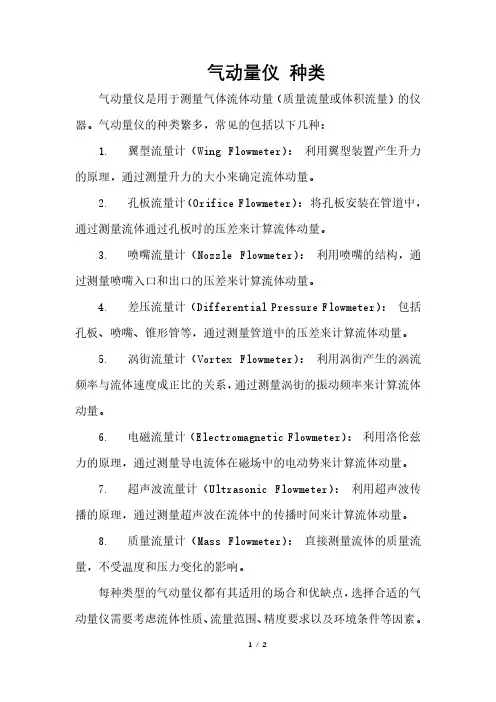

气动量仪种类
气动量仪是用于测量气体流体动量（质量流量或体积流量）的仪器。

气动量仪的种类繁多，常见的包括以下几种：
1. 翼型流量计（Wing Flowmeter）：利用翼型装置产生升力的原理，通过测量升力的大小来确定流体动量。

2. 孔板流量计（Orifice Flowmeter）：将孔板安装在管道中，通过测量流体通过孔板时的压差来计算流体动量。

3. 喷嘴流量计（Nozzle Flowmeter）：利用喷嘴的结构，通过测量喷嘴入口和出口的压差来计算流体动量。

4. 差压流量计（Differential Pressure Flowmeter）：包括孔板、喷嘴、锥形管等，通过测量管道中的压差来计算流体动量。

5. 涡街流量计（Vortex Flowmeter）：利用涡街产生的涡流频率与流体速度成正比的关系，通过测量涡街的振动频率来计算流体动量。

6. 电磁流量计（Electromagnetic Flowmeter）：利用洛伦兹力的原理，通过测量导电流体在磁场中的电动势来计算流体动量。

7. 超声波流量计（Ultrasonic Flowmeter）：利用超声波传播的原理，通过测量超声波在流体中的传播时间来计算流体动量。

8. 质量流量计（Mass Flowmeter）：直接测量流体的质量流量，不受温度和压力变化的影响。

每种类型的气动量仪都有其适用的场合和优缺点，选择合适的气动量仪需要考虑流体性质、流量范围、精度要求以及环境条件等因素。

天然气流量计量系统的检定和校准摘要：天然气流量测量在许多工业应用中是至关重要的。

本文讨论了不同类型的天然气流量计以及它们的校准和验证程序。

流量计的三个主要类型是差压式、体积式和速度式流量计。

详细介绍了两种特定流量计的校准和验证程序，包括天然气标准孔板差压式流量计和智能旋转涡街式流量计。

还强调了测量仪器的正确使用和维护。

关键词：天然气，流量测量，校准一、引言天然气是各行业广泛使用的燃料来源，包括发电、供热和制造业。

在这些应用中，准确测量天然气流量对确保效率和成本效益至关重要。

流量计被用来测量管道和储罐中的天然气流量。

然而，这些流量计会随着时间的推移而漂移或恶化，导致测量不准确。

因此，流量计的校准和验证对于确保可靠和准确的测量至关重要。

天然气流量计的准确性和可靠性对于确保安全和防止行业的经济损失至关重要。

测量中的一个小错误会导致重大的经济损失和安全隐患。

因此，对流量计进行适当的校准和验证对确保其准确性和可靠性至关重要。

目前有不同类型的天然气流量计，每种类型都有其优点和缺点。

流量计的三个主要类型是差压式、体积式和速度式流量计。

差压计测量跨过限制的压力降，如孔板或文丘里管，以确定流速。

体积式仪表通过填充和排空一个腔体直接测量气体体积。

速度计通过测量气流的速度来确定流速。

对特定类型的选择取决于应用要求和预算。

总之，天然气流量计的准确性和可靠性对于确保安全和防止行业的经济损失至关重要。

天然气流量计的校准和验证程序对于确保流量计的准确性和可靠性是必要的。

正确使用和维护测量仪器是获得准确测量的关键。

天然气行业应执行这些程序以确保流量测量系统的正常运行。

二、天然气计量方法（一）差压式流量计差压计是业内最常用的天然气流量计之一。

这些仪表测量管道中两点之间的压力差，这与流量有关。

最常见的差压表是孔板表。

孔板表是一块中间有孔的薄板，被插入管道中。

孔板导致管道中的压力下降，这与流速有关。

压降由位于孔板上游和下游的两个压力传感器测量。

气体涡轮流量计标准气体涡轮流量计是一种基于涡轮转速和流体密度关系进行流量测量的仪器。

它适用于气体介质，使用简单方便，具有高精度、稳定性好、经济性高等优点。

下面将对气体涡轮流量计的原理、结构、使用注意事项等进行介绍。

一、原理气体涡轮流量计的原理是基于流体通过涡轮时，将能量转化为涡轮的动能而引起涡轮旋转，利用旋转涡轮旋转频率与流量成正比的原理测量介质的流量。

根据科氏定律，当涡轮叶片流体通过时间一定时，在一定不变的速度条件下，每个叶片运动的动能将相同。

因此，涡轮叶片转动一定圈数后，每个叶片运动的动能和涡轮转速就应该相等。

在测量时，流体通过涡轮流量计产生旋转涡轮的涡旋，在涡旋通过涡轮时，物质的动能将转换为涡轮的动能，这会导致涡轮旋转。

流量是通过计算涡轮的每一秒数来得出的。

因为转速与流量成正比，所以涡轮计数器所显示的值可以用于确定传输介质的流量。

而且由于涡轮的动态响应特别明显，它是精准而灵敏的流量测量仪表，因此经常用于气体测量。

二、结构气体涡轮流量计的结构主要包括：直通式涡轮流量计和侧装式涡轮流量计两种。

1. 直通式涡轮流量计直通式涡轮流量计主要由涡轮测量装置、电子取数装置和机械支架组成。

涡轮测量装置由涡轮、隔板、稀释圆形进口和出口等部分组成。

本结构简单，易于加工，安装简单方便。

三、使用注意事项1. 在使用前要注意检查涡轮流量计的安装是否正确，管路和接口是否完好，电焊是否牢固，电线是否正确接线。

2. 启动临界环境应当做好防护措施，依照正确的操作指导使用气体涡轮流量计。

保证计量装置能够正常运行。

3. 在使用气体涡轮流量计时，应当保证计量装置所处环境的稳定性，如温度、压力等参数应当稳定。

4. 检查电源是否符合电源要求，是否连通正确。

选择正确的电源类型，延长计量装置使用寿命，避免因电源导致的故障。

5. 注意气体涡轮流量计的水平安装，以保证测量精度。

涡轮流量计的工作性能取决于涡轮叶片的旋转轴，旋转轴与气体介质流动方向垂直或与介质流动方向平行。

摘要涡街流量计是主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。

其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。

无可动机械零件，因此可靠性高,维护量小，仪表参数能长期稳定。

可在-20℃～+250℃的工作温度范围内工作。

有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

本文主要讨论其工作原理，基本结构，信号采集及处理和安装方法等。

关键词：涡街流量计工作原理基本结构信号采集安装方法涡街流量计涡街流量计,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。

其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。

无可动机械零件，因此可靠性高,维护量小。

仪表参数能长期稳定。

本仪表采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。

有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

涡街流量计原理涡街流量传感器是以卡门（Kaman ）和斯特劳哈（Streusel ）有关旋涡的产生和旋涡与流速关系的理论来测量流量的。

把一个非流线型阻流体（Bluff Body ）垂直插入管道中，随着流体绕过阻流体流动，产生附面层分离现象，形成有规则的旋涡列，左右两侧旋涡的旋转方向相反。

这种旋涡称为卡门涡街。

根据卡门的研究，这些涡列多数是不稳定的，只有形成相互交替的内旋的两排涡列，且涡列宽度h 与同列相邻的两旋涡的间距l 之比满足lh =0.281（对圆柱形旋涡发生体）时，这样的涡列才是稳定的。

生产旋涡分离的阻流体称为旋涡发生体。

涡街流量计是根据旋涡脱离旋涡发生体的频率与流量之间的关系来测量流量的仪表。

1．卡门涡街的产生与现象为说明卡门涡街的产生，我们来考虑粘性流体绕流圆柱体的流动．当流体速度很低时，流体在前驻点速度为零，来流沿圆柱左右两侧流动，在圆柱体前半部分速度逐渐增大，压力下降，后半部分速度下降，压力升高，在后驻点速度又为零．这时的流动与理想流体统流圆柱体相同，无旋涡产生，如图1—1a 所示．图1－1 圆柱绕涡街产生示意图随着来流速度增加，圆柱体后半部分的压力梯度增大，引起流体附面层的分离，如图1—1b 所示．当来流的雷诺数Re 再增大，达到40左右时，由于圆柱体后半部附面层中的流体微团受到更大的阻滞，就在附面层的分离点S 处产生一对旋转方面相反的对称旋涡．如图1－1c 所示．在一定的雷诺数Re 范围内，稳定的卡门涡街的及旋涡脱落频率与流体流速成正比．2．卡门涡街的稳定条件并非在任何条件下产生的涡街都是稳定的．冯·卡门在理论上已证明稳定的涡街条件是：涡街两列旋涡之间的距离为h ，单列两涡之间距离为l ，若两者之间关系满足1)/sinh(=l h π或/h l ＝0. 281 （1－1） 时所产生的涡街是稳定的。

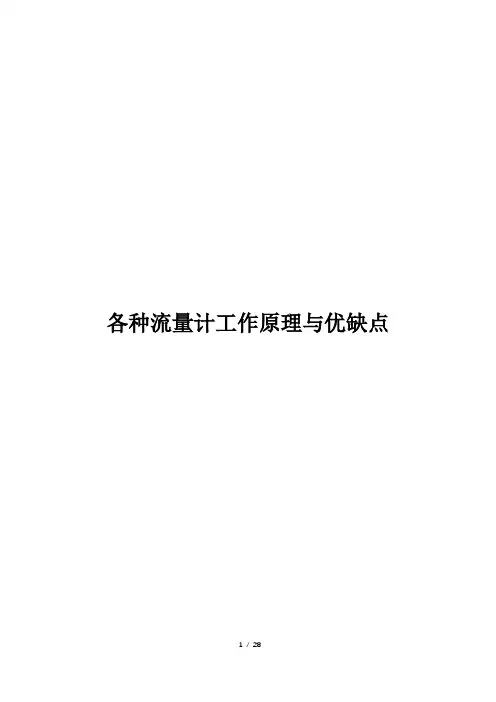

各种流量计工作原理与优缺点目录流量计总则 (3)1、按测量原理分类 (4)2、按流量计结构原理分类 (5)1.差压式流量计 (5)2.孔板流量计 (7)3.浮子流量计 (8)4.容积式流量计 (9)5.污水流量计种类 (11)6.涡轮流量计 (12)7.涡街流量计(USF) (14)8.电磁流量计(EMF) (17)9.超声流量计 (20)10.质量流量计 (24)11.热式质量流量计（恒温差TMF） (25)12.科里奥利质量流量计(CMF) (25)13.明渠流量计 (27)14.静电流量计 (27)(electrostatic flowmeter) (27)15.复合效应流量仪表 (27)(combined effects meter) (27)16.转速表式流量传感器 (28)(tachmetric flowrate sensor) (28)流量计总则测量流体流量的仪表统称为流量计或流量表。

流量计是工业测量中重要的仪表之一。

随着工业生产的发展，对流量测量的准确度和范围的要求越来越高。

流量测量技术日新月异，为了适应各种用途，各种类型的流量计相继问世，目前已投入使用的流量计已超过 100 种。

每种产品都有它特定的适用性，也都有它的局限性。

按测量原理分为力学原理、热学原理、声学原理、电学原理、光学原理、原子物理学原理等。

按流量计的结构原理进行分类，有容积式流量计、差压式流量计、浮子流量计、涡轮流量计、电磁流量计、流体振荡流量计中的涡街流量计、质量流量计和插入式流量计。

按测量对象划分，就有封闭管道和明渠两大类；按测量目的又可分为总量测量和流量测量，其仪表分别称作总量表和流量计。

总量表测量一段时间内流过管道的流量，是以短暂时间内流过的总量除以该时间的商来表示，实际上流量计通常亦备有累积流量装置，做总量表使用，而总量表亦备有流量发讯装置。

因此, 以严格意义来分流量计和总量表已无实际意义。

1、按测量原理分类1.力学原理：属于此类原理的仪表有利用伯努利定理的差压式、转子式；利用动量定理的冲量式、可动管式；利用牛顿第二定律的直接质量式；利用流体动量原理的靶式；利用角动量定理的涡轮式；利用流体振荡原理的旋涡式、涡街式；利用总静压力差的皮托管式以及容积式和堰、槽式等等。

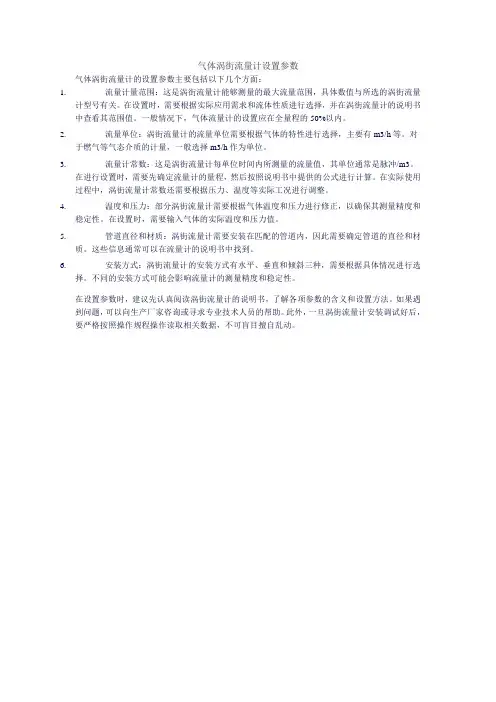

气体涡街流量计设置参数
气体涡街流量计的设置参数主要包括以下几个方面：
1.流量计量范围：这是涡街流量计能够测量的最大流量范围，具体数值与所选的涡街流量
计型号有关。

在设置时，需要根据实际应用需求和流体性质进行选择，并在涡街流量计的说明书中查看其范围值。

一般情况下，气体流量计的设置应在全量程的50%以内。

2.流量单位：涡街流量计的流量单位需要根据气体的特性进行选择，主要有m3/h等。

对
于燃气等气态介质的计量，一般选择m3/h作为单位。

3.流量计常数：这是涡街流量计每单位时间内所测量的流量值，其单位通常是脉冲/m3。

在进行设置时，需要先确定流量计的量程，然后按照说明书中提供的公式进行计算。

在实际使用过程中，涡街流量计常数还需要根据压力、温度等实际工况进行调整。

4.温度和压力：部分涡街流量计需要根据气体温度和压力进行修正，以确保其测量精度和
稳定性。

在设置时，需要输入气体的实际温度和压力值。

5.管道直径和材质：涡街流量计需要安装在匹配的管道内，因此需要确定管道的直径和材
质。

这些信息通常可以在流量计的说明书中找到。

6.安装方式：涡街流量计的安装方式有水平、垂直和倾斜三种，需要根据具体情况进行选
择。

不同的安装方式可能会影响流量计的测量精度和稳定性。

在设置参数时，建议先认真阅读涡街流量计的说明书，了解各项参数的含义和设置方法。

如果遇到问题，可以向生产厂家咨询或寻求专业技术人员的帮助。

此外，一旦涡街流量计安装调试好后，要严格按照操作规程操作读取相关数据，不可盲目擅自乱动。

流量计是测量液体、气体流量必不可少的仪表，大家平时想必也都见过许多不同类型的流量计。

正确的安装方式对流量计来说十分重要。

01电磁流量计首先介绍的是电磁流量计，身为仪表人的读者们想必在很多场合都见到过电磁流量计。

电磁流量计的测量原理不依赖流量的特性，如果管路内有一定的湍流与漩涡产生在非测量区内则与测量无关。

A、安装地点不能有大的振动源，并应采取加固措施来稳定仪表附近的管道；B、不能安装在大型变压器、电动机、机泵等产生较大磁场的设备附近，以免受到电磁场的干扰；C、传感器与管道连接时应保证满管运行，最好垂直安装；D、变送器外壳、屏蔽电缆、测量本体及两端的管道都要接地，接地极应单独设置，接地电阻应小于10欧姆，不能接到电气或公共接地网上；E、要求有前5倍后3倍管道直径的直管段。

详解如下如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时可以增加前后直管段的长度、采用一个流量稳定器或减少测量点的截面以稳定流速分布。

流量计可以水平和垂直安装，但是应该确保防止沉积物和气泡对测量电极的影响，电极轴向保持水平为好。

垂直安装时，流体应自下而上流动。

传感器不能安装在管道的最高位置，这个位置容易积聚气泡。

确保流量传感器在测量时，管道中充满被测流体，不能出现非满管状态。

如管道存在非满管或是出口有放空状态，传感器应安装在一根虹吸管上。

电磁流量计的常规直管段要求是前10D后5D，在有弯管、阀门的情况分别有不同的要求。

电磁流量计接地的原因：电磁流量计内的测量电极处于一个直流或交流电场内，如果其环境不能有效地被屏蔽于一个无干扰的条件下，对测量有严重干扰。

传感器外壳接地与否，直接关系到测量的精度和稳定性，接地导线必须不传任何干扰电压，因此电磁流量计要求有非常可靠的接地，要做好接地屏蔽，否则就会产生干扰电流。

然而电磁流量计接地的好处：假设连接污水流量计的管道是〔相对于被测介质〕绝缘性的则要用接地环，它的材质应根据被测介质的腐蚀性选用。

15种流量计及各种压力、温度、流量、液位、控制原理动态图！1. 孔板流量计孔板流量计工作原理：流体充满管道，流经管道内的节流装置时，流束会出现局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。

这种测量方法是以能量守衡定律和流动连续性定律为基准的。

工作特点：①节流装置结构简单、牢固，性能稳定可靠，使用期限长，价格低廉；②应用范围广，全部单相流皆可测量，部分混相流亦可应用；③标准型节流装置无须实流校准，即可投用；④一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。

2. 电磁流量计电磁流量计工作原理：基于法拉第电磁感应定律。

在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁常当有导电介质流过时，则会产生感应电压。

管道内部的两个电极测量产生的感应电压。

测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。

工作特点：①具有双向测量系统；②传感器所需的直管段较短，长度为5倍的管道直径。

③压力损失小④测量不受流体密度、粘度、温度、压力和电导率变化的影响⑤主要应用于污水处理方面。

3. 涡轮流量计涡轮流量计工作原理：在一定的流量范围内，涡轮的转速与流体的流速成正比。

流体流动带动涡轮转动，涡轮的转速转换成电脉冲，用二次表显示出数据，反应流体流速。

工作特点：①抗杂质能力强；②抗电磁干扰和抗振能力强；③其结构与原理简单，便于维修；④几乎无压力损失，节省动力消耗。

4. 文丘里流量计工作原理：当流体流经文丘里流量计管道内的节流件时，流速在文丘里节流件出形成局部搜索，导致流速增加，静压差下降，文丘里流量计前后便产生了静压差，流体流量越大，静压差就越大，根据压差来衡量流量。

工作特点：无磨蚀与积污的问题，同时可以有一定的整流的作用，测量精度和稳定性高。

量气装置的示例和注意事项量气装置是用于测量和监测气体的设备。

它常见于工业生产、油气开采、天然气输送、环境监测等领域。

下面我将结合实际案例和注意事项，详细介绍一些量气装置的示例和注意事项。

首先，我们来看一些量气装置的示例。

1. 质量流量计：质量流量计是一种常用的量气装置，它通过测量气体通过管道的质量来确定流量。

质量流量计常用于工业过程控制和流程监测，可以实时记录气体流量的变化。

2. 差压流量计：差压流量计利用流体在管道中的流速和差压之间的关系来测量气体流量。

其中最常见的是孔板流量计、喷嘴流量计和流体流量计。

这些差压流量计广泛应用于石油、化工、冶金等行业。

3. 超声波流量计：超声波流量计是一种基于超声波测量原理的流量计。

它通过测量超声波在气体中传播的速度和方向来确定气体流量。

超声波流量计可以用于非腐蚀性气体的流量测量，广泛应用于燃气计量、天然气输送等场合。

4. 涡街流量计：涡街流量计是一种利用涡街效应测量气体流量的设备。

它通过气体流过一个涡街体时产生的涡街频率与气体流速之间的关系来测量气体流量。

涡街流量计具有结构简单、精度高的特点，广泛应用于石油化工、能源、水处理等领域。

上述只是几种常见的量气装置示例，实际应用中还有其他类型的流量计和气体传感器。

不同的行业和应用领域，需要选择适合的量气装置来满足特定需求。

接下来，我们来谈谈使用量气装置时需要注意的事项。

1. 选择适合的量气装置：在选择量气装置之前，需要明确测量的气体特性、流量范围、压力要求等。

根据实际需求选择合适的量气装置，确保测量结果准确可靠。

2. 安装位置和方式：量气装置的安装位置和方式对测量结果有很大影响。

要选择合适的安装位置，避免气体流动不稳定、压力损失过大等问题。

同时，要注意正确的安装方式，避免安装错误导致测量结果偏差。

3. 定期校准：量气装置的精度会随时间而变化，因此需要定期进行校准。

校准可以通过比对标准气体流量或使用标准流量计来进行。

定期校准可以保证测量结果的准确性和可靠性。

丹尼尔流量计的介绍和使用该流量计具有多种类型和尺寸可供选择，以适应不同流体介质和管道尺寸的需求。

丹尼尔流量计的主要工作原理是利用运动物体的转动来测量流体通过的速度，并将其转化为体积流量。

其典型的构造包括流量计头部和转子部分。

流量计头部是由一个应变片和一个流体导轨组成的。

当流体通过流量计时，导轨会将流体引导到转子部分。

转子部分由一个或多个叶片组成的转子，在流体的作用下旋转。

转子的旋转速度与流体速度成正比。

涡街流量计是一种适用于液体和气体测量的流量计，主要用于中小管道中的流量测量。

其结构简单、安装方便。

涡街流量计的主要优点是测量范围宽、精度高、可靠性强，并且不受流体密度和温度变化的影响。

液体涡轮流量计是一种适用于液体流量测量的流量计。

它适用于低粘度液体的流量测量，如水、燃油等。

液体涡轮流量计的主要优点是准确度高、响应速度快。

但是，它对液体中的固体颗粒和气泡非常敏感。

气体涡轮流量计是一种适用于气体流量测量的流量计。

它的工作原理与液体涡轮流量计相似，通过测量涡轮转速来计算气体的体积流量。

气体涡轮流量计适用于空气、天然气等的流量测量，具有高精度和响应速度快的特点。

使用丹尼尔流量计时，首先需要选择适合的流量计类型和尺寸。

然后，根据实际的安装环境和流体特性，选择合适的安装位置和方法。

安装完成后，进行流量计的校准和调试工作，确保其准确度和可靠性。

最后，可以通过读取流量计上的显示屏或连接电脑等方式，获取流体的流量数据。

总结起来，丹尼尔流量计是一种广泛应用于工业领域中的流量测量仪器，具有高精度和可靠性。

它有多种类型可供选择，适用于不同的液体和气体流量测量需求。

使用它时，需要选择适合的类型和尺寸，合理安装和调试，并确保其准确度和可靠性。

按照目前最流行、最广泛的分类法,即分为:容积式流量计、差压式流量计、浮子流量计、涡轮流量计、电磁流量计、流体振荡流量计中的涡街流量计、质量流量计和插入式流量计、探针式流量计。

等！1、常用流量计种类（容积式流量计）容积式流量计相当于一个标准容积的容器，它接连不断地对流动介质进行度量。

流量越大，度量的次数越多，输出的频率越高。

容积式流量计的原理比较简单，适于测量高粘度、低雷诺数的流体。

根据回转体形状不同，目前生产的产品分：适于测量液体流量的椭圆齿轮流量计、腰轮流量计(罗茨流量计)、旋转活塞和刮板式流量计；适于测量气体流量的伺服式容积流量计、皮膜式和转简流量计等．2、常用流量计种类（叶轮式流量计）叶轮式流量计的工作原理是将叶轮置于被测流体中，受流体流动的冲击而旋转，以叶轮旋转的快慢来反映流量的大小。

典型的叶轮式流量计是水表和涡轮流量计，其结构可以是机械传动输出式或电脉冲输出式。

一般机械式传动输出的水表准确度较低，误差约±2％，但结构简单，造价低，国内已批量生产，并标准化、通用化和系列化。

电脉冲信号输出的涡轮流量计的准确度较高，一般误差为±0．2％一0．5％。

3、常用流量计种类（差压式流量计(变压降式流量计)）差压式流量计由一次装置和二次装置组成．一次装置称流量测量元件，它安装在被测流体的管道中，产生与流量(流速)成比例的压力差，供二次装置进行流量显示。

二次装置称显示仪表。

它接收测量元件产生的差压信号，并将其转换为相应的流量进行显示．差压流量计的一次装置常为节流装置或动压测定装置(皮托管、均速管等)。

二次装置为各种机械式、电子式、组合式差压计配以流量显示仪表．差压计的差压敏感元件多为弹性元件。

由于差压和流量呈平方根关系，故流量显示仪表都配有开平方装置，以使流量刻度线性化。

多数仪表还设有流量积算装置，以显示累积流量，以便经济核算。

这种利用差压测量流量的方法历史悠久，比较成熟，世界各国一般都用在比较重要的场合，约占各种流量测量方式的70％。
