LWQZ系列气体涡轮流量计

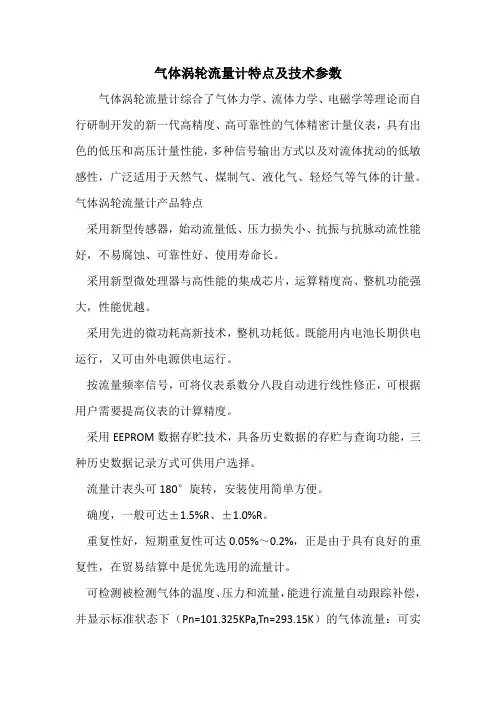

气体涡轮流量计特点及技术参数
气体涡轮流量计综合了气体力学、流体力学、电磁学等理论而自行研制开发的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。

气体涡轮流量计产品特点
采用新型传感器，始动流量低、压力损失小、抗振与抗脉动流性能好，不易腐蚀、可靠性好、使用寿命长。

采用新型微处理器与高性能的集成芯片，运算精度高、整机功能强大，性能优越。

采用先进的微功耗高新技术，整机功耗低。

既能用内电池长期供电运行，又可由外电源供电运行。

按流量频率信号，可将仪表系数分八段自动进行线性修正，可根据用户需要提高仪表的计算精度。

采用EEPROM数据存贮技术，具备历史数据的存贮与查询功能，三种历史数据记录方式可供用户选择。

流量计表头可180°旋转，安装使用简单方便。

确度，一般可达±1.5%R、±1.0%R。

重复性好，短期重复性可达0.05%～0.2%，正是由于具有良好的重复性，在贸易结算中是优先选用的流量计。

可检测被检测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（Pn=101.325KPa,Tn=293.15K）的气体流量：可实
时查询温度、压力、时间、日期等数据。

技术参数。

标准气体涡轮流量计计算公式标准气体涡轮流量计是一种流量测量仪表，广泛用于石油、化工、电力等工业领域。

它能够对气体在管道内的流速进行精确测量，可以用于流动状态下的压力、温度、流量等参数的测量。

下面介绍一下标准气体涡轮流量计计算公式。

1.流量计算公式标准气体涡轮流量计的流量计算公式为:Q=K×S×(n/60)其中，Q为气体流量，单位为m3/h；K为计量仪表仪器系数，无量纲；S为仪表干管截面积（设备公称通径），单位为m2；n为涡轮转速，单位为r/min。

根据公式可知，要计算出气体流量需要知道仪表的系数和干管截面积，以及涡轮转速。

其中，系数是由仪表制造商提供的，根据具体的仪表型号和参数设置相应的系数即可，干管截面积可以通过仪表的口径信息计算得出。

2.转速计算公式涡轮转速是标准气体涡轮流量计计算流量的重要参数之一。

涡轮转速的计算公式为:n=f×(Q/K)/S其中，n为涡轮转速，单位为r/min；f为涡轮系数（涡轮转一圈，传感器输出的脉冲数），无量纲。

该公式说明，要计算出涡轮转速，需要知道涡轮系数、流量计算公式中的系数和干管截面积。

因此，在使用标准气体涡轮流量计时，需要先确定涡轮系数、干管截面积和系数，然后通过上述公式计算出涡轮转速，并进一步计算出气体流量。

3.计算误差标准气体涡轮流量计的计算误差主要受到以下因素的影响:（1）气体性质:气体密度、粘度、压力、温度等参数不同，会导致流量计算误差；（2）仪表参数设置:流量计计量仪表系数和干管截面积参数设置不准确，会导致计算误差；（3）气体流动状态:在欧拉数较小的情况下，气体流动状态对流量计测量误差的影响较大。

因此，要减小标准气体涡轮流量计的计算误差，需要选择适合的气体流动状态、准确设置计量仪表系数和干管截面积参数，并根据流量计的精度要求进行巡检与校准。

标准气体涡轮流量计的计算公式和计算误差是使用该仪表进行气体流量测量的基础。

通过合理的参数设置和仪表校准，可以得到较高的测量精度，为生产过程提供精准的工艺控制依据。

□燃气计量专用仪表□油气回收系统专用仪表□始动流量低，可达0.5m3/h，适合贸易结算□高精确度，一般可达±1.5%R、±1.0%R□重复性好，短期重复性可达0.05% - 0.2%□温度、压力实时补偿，直接显示标准状态下流量概述——————————————LWQ型气体涡轮流量传感器是吸取了国内外流量仪表先进技术经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制开发的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。

该类涡轮流量产品本身不具备现场显示功能，仅将流量信号以脉冲信号的方式远传输出。

仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。

该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。

产品特点——————————————·优质合金涡轮，具有更高的稳流和耐腐蚀作用·进口优质专用轴承，使用寿命长·计量室与通气室隔绝，保证了仪表的安全性·流量范围宽（Qmax/Qmin≥20:1)，重复性好，精度高（可达1.0级），压力损失小，始动流量低，可达0.6m3/h·仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6，防护等级为IP65技术参数——————————————1．基本参数：表1仪表口径及连接方式25、40、50、80、100、150、200、250采用法兰连接25、40可采用螺纹连接精度等级±1.5%R、±1%R量程比1:10；1:20；1:30仪表材质表体：304不锈钢；叶轮：防腐ABS或优质铝合金；转换器：铸铝被测介质温度（℃）-30℃～+80℃环境条件介质温度：-30℃～+80℃，相对湿度5％～90％，大气压力86～106Kpa输出信号三线制脉冲频率信号，低电平≤0.8V 高电平≥8V供电电源+12VDC 、+24VDC（可选）信号传输线STVPV3×0.3传输距离≤1000mLWQ系列气体涡轮流量计LWQ gas tuibine flow meter信号线接口内螺纹M20×1.5防爆等级ExdIIBT6防护等级IP652.测量范围及工作压力注1：表2中“标准量程”中标示的测量范围为通用测量范围；（即适用于：LWQ-N/A/B/C/D）表2 公称通径型号标准量扩展耐压安装方式DN25 LWQ-25□——W3 0.5-4 4.0 法兰（螺纹）——W4 0.7-7 4.0——W5 1.5-15 4.0S1 3-30 W1 1.5-30 4.0S2 4-40 W2 2-40 4.0DN40 LWQ-40□S1 5-50 W1 2.5-50 4.0 法兰（螺纹）S2 8-80 W2 4-80 4.0DN50 LWQ-50□S1 10-100 W1 5-100 4.0 法兰S2 15-150 W2 8-150 4.0 法兰DN65 LWQ-65□S 15-200 W 10-200 1.6 法兰DN80 LWQ-80□S 15-300 W1 10-300 1.6 法兰W2 15-350 1.6 法兰DN100 LWQ-100□S 20-400 W1 15-400 1.6 法兰W2 20-500 1.6 法兰DN125 LWQ-125□S 20-800 W1 18-800 1.6 法兰W2 20-900 1.6 法兰DN150 LWQ-150□S 50-1000 W1 25-1000 1.6 法兰W2 50-1200 1.6 法兰DN200 LWQ-200□S 150-2000 W 80-2500 1.6 法兰DN250 LWQ-250□S 200-3000 W 150-3500 1.6 法兰DN300 LWQ-300□S 250-4000 W 200-4000 1.6 法兰仪表分类——————————————1．按仪表功能分类LWQ系列气体涡轮流量计可分为3大类，即：□气体涡轮流量传感器/变送器□智能一体化气体涡轮流量计□智能温压补偿一体化气体涡轮流量计2．功能说明■气体涡轮流量传感器/变送器该类涡轮流量产品本身不具备现场显示功能，仅将流量信号远传输出。

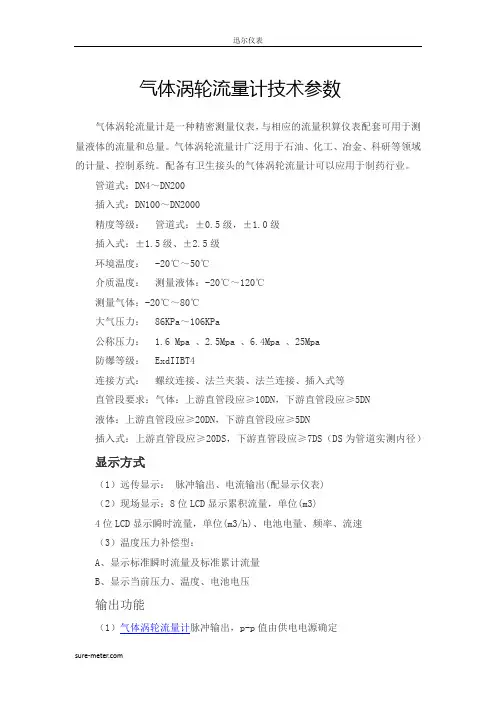

气体涡轮流量计技术参数
气体涡轮流量计是一种精密测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。

气体涡轮流量计广泛用于石油、化工、冶金、科研等领域的计量、控制系统。

配备有卫生接头的气体涡轮流量计可以应用于制药行业。

管道式：DN4～DN200
插入式：DN100～DN2000
精度等级：管道式：±0.5级，±1.0级
插入式：±1.5级、±2.5级
环境温度：-20℃～50℃
介质温度：测量液体：-20℃～120℃
测量气体：-20℃～80℃
大气压力：86KPa～106KPa
公称压力： 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等级：ExdIIBT4
连接方式：螺纹连接、法兰夹装、法兰连接、插入式等
直管段要求：气体：上游直管段应≥10DN，下游直管段应≥5DN
液体：上游直管段应≥20DN，下游直管段应≥5DN
插入式：上游直管段应≥20DS，下游直管段应≥7DS（DS为管道实测内径）显示方式
（1）远传显示：脉冲输出、电流输出(配显示仪表)
（2）现场显示：8位LCD显示累积流量，单位(m3)
4位LCD显示瞬时流量，单位(m3/h)、电池电量、频率、流速
（3）温度压力补偿型：
A、显示标准瞬时流量及标准累计流量
B、显示当前压力、温度、电池电压
输出功能
（1）气体涡轮流量计脉冲输出，p-p值由供电电源确定。

LWGY系列涡轮流量计使用说明书lnstruction Manual目录LWGY系列涡轮流量计说明书（1-14）一、概述 (2)二、产品特点 (2)三、工作原理 (2)四、主要技术参数………………………………………………3-4五、外形尺寸……………………………………………………4-6六、安装要求……………………………………………………6-7七、使用要求……………………………………………………7-8八、LWGYA型涡轮流量传感器介绍 (8)九、LWGYB型涡轮流量计介绍 (9)十、LWGYC型涡轮流量计介绍 (9)十一、LWGYD型涡轮流量变送器介绍..............................10-11 十二、LL-05型智能流量积算器操作说明........................12-14 十三、维修和常见故障 (15)十四、运输、储存 (15)十五、开箱注意事项 (16)十六、订货须知 (16)十七、使用期限 (16)插入式流量计说明书（15-27）一、概述 (17)二、产品特点 (18)三、原理及基本公式 (18)四、主要参数……………………………………………………18-20五、结构及各零件名称（B型）…………………………………20-23六、确定传感器仪表系数KDS的方法…………………………23-24七、维修 (24)八、配套显示仪表………………………………………………24-28九、一般故障及排除方法………………………………………28-30十、保修 (30)一、概述LWGY 涡轮流量计是本厂采用国外先进技术生产制造的，是液体计量最理想的流量计之一。

它具有结构简单、精确度高、安装维修使用方便等特点。

该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，可靠测量水、纯水、自来水、无杂质的污水、柴油、汽油和低粘度的原油等液体的体积流量。

与具有定量功能的显示仪表配套使用，可以进行自动定量控制、上下限报警等用途。

1．概述LWQ系列气体涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。

该产品经国家防爆产品质检部门按GB3836.2000《爆炸性气体环境用电气设备第1部：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性气体环境用电气设备第4部分：本质安全型“i”》标准检验合格，防爆标志为ExdⅡBT6(隔爆型)、ExiaⅡCT6（本安型）。

适用于含有ⅡA、ⅡB、ⅡC类T1～T4温度组别爆炸性气体混合物的0（仅本安型）1、2区危险场所。

2．产品特点⏹优质合金涡轮，具有更高的稳流和耐腐蚀作用⏹进口优质专用轴承，使用寿命长⏹计量室与通气室隔绝，保证了仪表的安全性⏹可检测被测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（P b=101.325KPa,T b=293.15K）的气体体积累积量；可实时查询温度压力数值⏹流量范围宽（Q max/Q min≥20:1)，重复性好，精度高（可达1.0级），压力损失小，始动流量低，可达0.6m3/h ⏹智能化仪表系数多点非线性修正⏹内置式压力、温度传感器，安全性能高、结构紧凑、外形美观⏹仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6，防护等级为IP65⏹系统低功耗工作，一节3.2V10AH锂电池可连续使用3年以上⏹仪表系数、累计流量值掉电十年不丢3. 工作原理当流体流入流量计时，在进气口专用一体化整流器的作用下得到整流并加速，由于涡轮叶片与流体流向成一定角度，此时涡轮产生转动力矩，在克服摩擦力矩和流体阻力矩后，涡轮开始旋转。

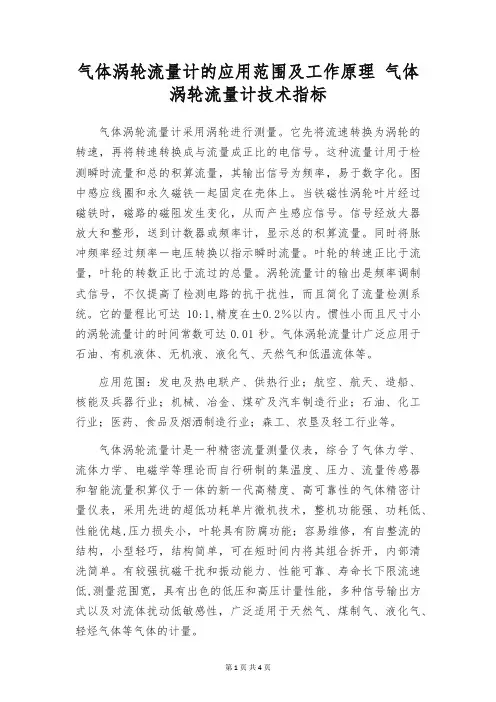

气体涡轮流量计的应用范围及工作原理气体涡轮流量计技术指标气体涡轮流量计采用涡轮进行测量。

它先将流速转换为涡轮的转速，再将转速转换成与流量成正比的电信号。

这种流量计用于检测瞬时流量和总的积算流量，其输出信号为频率，易于数字化。

图中感应线圈和永久磁铁一起固定在壳体上。

当铁磁性涡轮叶片经过磁铁时，磁路的磁阻发生变化，从而产生感应信号。

信号经放大器放大和整形，送到计数器或频率计，显示总的积算流量。

同时将脉冲频率经过频率－电压转换以指示瞬时流量。

叶轮的转速正比于流量，叶轮的转数正比于流过的总量。

涡轮流量计的输出是频率调制式信号，不仅提高了检测电路的抗干扰性，而且简化了流量检测系统。

它的量程比可达10:1,精度在±0.2％以内。

惯性小而且尺寸小的涡轮流量计的时间常数可达0.01秒。

气体涡轮流量计广泛应用于石油、有机液体、无机液、液化气、天然气和低温流体等。

应用范围：发电及热电联产、供热行业；航空、航天、造船、核能及兵器行业；机械、冶金、煤矿及汽车制造行业；石油、化工行业；医药、食品及烟洒制造行业；森工、农垦及轻工行业等。

气体涡轮流量计是一种精密流量测量仪表，综合了气体力学、流体力学、电磁学等理论而自行研制的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，采用先进的超低功耗单片微机技术，整机功能强、功耗低、性能优越,压力损失小，叶轮具有防腐功能；容易维修，有自整流的结构，小型轻巧，结构简单，可在短时间内将其组合拆开，内部清洗简单。

有较强抗磁干扰和振动能力、性能可靠、寿命长下限流速低,测量范围宽，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气体等气体的计量。

气体涡轮流量计维护为保证气体涡轮流量计长期正常工作，必须经常检查流量计的运行状况，作好维护工作，发现问题及时排除。

1、涡轮流量计投运前要先进行仪表系数的设定，仔细检查，确定流量计接线无误、接地良好后方可送电。

最近，一个偶然的机会，接到了一个调试流量计的活，目标是两台涡轮流量计，一台天信的TBQZ，另一台是苍南的LWQZ。

这两种表，对于我来说都不陌生，经常在一些天然气的场站里见到，而且两年前还亲手做过这两种表和s7200的通讯。

当时给我的感觉就是挺费劲的（清楚记得带电接了一台天信的表，24v+刚插入端子，眼看着主板就冒烟了，幸而现地显示还正常，通信是没法做了，-_-!），由于当时第一次接触类似的流量计，光研究怎么设置和能不能通讯的问题，就用了一两天，打了很多电话，流量计后盖拆到手软（螺丝很多，注：需要4个的内六角）。

好不容易数据上来了，却是一堆45CAH之类的数（当时真的很菜）。

你承诺的担架呢？浮点数呢！？还得自己计算？呵呵就这样在原计划第二天就要返回400公里以外的家乡上班的情况下，我又坐了回去，（题外话：简直没有办法集中精神，这个旅馆的隔音效果太差，隔壁好销魂）点开那些看了就想骂人的说明书和协议（其实现在想想还好，至少是中文的），又用了一天，终于完成。

所以，这次来之前我是很有信心的，想着一天搞定的，可事实是又用了两天。

究其原因，主要还是很多细节忘了。

为保证这样问题尽可能不再发生，我决定还是写点什么，记录一下。

如能偶然帮到某位同行，缩短他与家人离别的时日，鄙人甚感欣慰。

以上皆属废话，可以不看，重点在下面。

本次调试是基于AB1756冗余系统的，MODBUS模块是PROSOFT的MVI56-MCMPLC方面的问题不是本次重点，我会另外写一篇与大家分享，在此不做赘述。

有问题的话可以把右上角的16进制数转成10进制，大家一起讨论。

天信TBQZ设置：INC+SET密码：0168（按的不正确也会进入某个页面）改nod地址rec 历史记录改为5即modbus-rtu96008n1命令：起始地址2长度11功能码3内部地址：总量40002~40004标况瞬时40005~40006工况瞬时40007~40008温度4000940010压力40011~40012解码：1、把读上来的每个字节按16进制显示2、把40001~40011每个字节用BCD命令转成10进制数（转换后10进制显示应与步骤1的显示数值相等）存在一个数组里，如INT[0]~INT[10]3、分别运算总量=INT[0]*1000000+INT[1]*100+INT[2]/100标况瞬时=INT[3]*100+INT[4]/100工况瞬时=INT[5]*100+INT[6]/100If INT[7]=0THEN温度=INT[8]/100ELSE温度=-INT[8]/100压力=INT[9]*100+INT[10]/100实例：rec历史记录改为4交换浮点数40004总量40006标瞬40008工瞬40010温度40012压力苍南LWQZ设置：SET密码：8888（从右到左4位）SET改COD为0（无校验）改CDR （从站地址）即modbus-rtu96008n1命令：起始地址5长度12功能码3内部地址：总量40005~40008工况瞬时40009~40010标况瞬时40011~40012温度40013~40014压力40015~40016解码：1、把读上来的每个字节存在一个数组里，如INT[0]~INT[11]3、分别运算总量=INT[1]*65536+INT[2]+INT[3]/65536工况瞬时=INT[4]*255+INT[5]/255标况瞬时=INT[6]*255+INT[7]/255温度=INT[9]/255压力=INT[10]*255+INT[11]/255实例：总量：121+19502/65536=121.29757标况瞬时：0工况瞬时：0温度:9298/255=36.46压力:10*255+9478=2587.1686。

涡轮气体流量计安装使用说明书TZ型涡轮流量计是用来进行气体体积流量精确测量的轴流型涡轮表，计量涡轮的转动与气体的流量成正比。

TZ型涡轮表由下列五部分组成：表体/气体整流器/包括涡轮在内的测量组件/磁耦合传动装置/计数器★表体表体的材料为，其两端为连接法兰。

★整流器整流器用来使气体流过涡轮表时处于规则状态以消防扰动对计量的不利影响★测量组件涡轮上有经过精密的加工的叶片，它与一套减速齿轮和轴承一起构成测量组件，支撑涡轮的两个高精度不锈钢永久自润滑轴承保证该组件有很长的使用寿命，涡轮表也可以选用外部润滑油等。

★磁耦合传动装置该装置将处于大气环境中的计数器部分与被测量气体分离开来，并将测量组件的转动传递给计数器。

★计数器计数器面板上标有下列重要信息：——最大工作压力——流量（最小和最大）——生产流水号——本安防爆标志——低频脉冲所对应的气体量和连线1、涡轮表的存放与搬运1.1 存放◇涡轮表应存放于干燥的环境中并应尽可能存放在其原来的包装箱内◇在安装之前不要将法兰两端的保护盖拆除，它们可以防止在表内部受到灰尘或杂物的侵害。

◇保证计数器和计量密封不被损坏。

1.2 搬运◇涡轮表是一种精确气体计量仪表，务必轻拿轻放。

◇计数器绝对不能用来作为吊装钩或手柄；搬运较重的涡轮表时需要使用起重设备，吊装物应放在涡轮表的圆柱体周围并尽量靠近法兰。

2、涡轮表的安装2.1 注意事项◇先取下法兰两端的保护盖◇检查涡轮叶片是否能自由转动◇表体上有箭头标明流体方向，不得反向安装◇焊接时必须将涡轮表拆离管线◇涡轮表所安装的管道不得对其施加任何重力◇进行管道耐压试验时涡轮表不得安装在管道上◇在管道被彻底清扫和干燥后安装涡轮表◇计数器可以转动350°◇涡轮表必须接地2.2 使用过滤器建议将过滤器(可以是临时性的)安装在涡轮表入口前的管道上，但不要过分靠近涡轮表，并应保证过滤器与涡轮表之间的管道清洁。

建议使用200目过滤器。

2.3安装方式◇涡轮表可以水平或垂直安装◇其上流至少应配备一个阀门◇配备旁通——旁通不是必须是——方便安装和维护◇下流阀门的配备——假如下流管路复杂——假如下流压力达到几个——应方便安装使用阀门的使用：所选用的阀门必须适用于管网压力，在中高压管网上，为主阀门安装一个小旁通阀可使主阀易于开启，并能有效地保证涡轮表不受突然开启的高压气流的冲击。

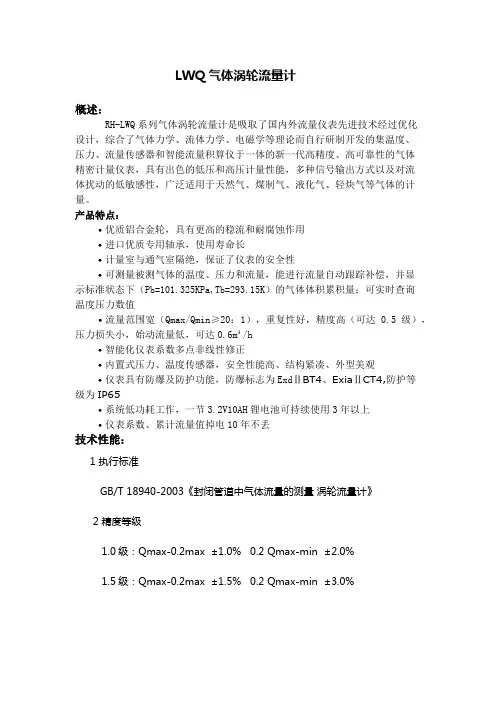

LWQ气体涡轮流量计概述：RH-LWQ系列气体涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻炔气等气体的计量。

产品特点：·优质铝合金轮，具有更高的稳流和耐腐蚀作用·进口优质专用轴承，使用寿命长·计量室与通气室隔绝，保证了仪表的安全性·可测量被测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（Pb=101.325KPa,Tb=293.15K）的气体体积累积量；可实时查询温度压力数值·流量范围宽（Qmax/Qmin≥20：1），重复性好，精度高（可达0.5级），压力损失小，始动流量低，可达0.6m³/h·智能化仪表系数多点非线性修正·内置式压力、温度传感器，安全性能高、结构紧凑、外型美观·仪表具有防爆及防护功能，防爆标志为ExdⅡBT4、ExiaⅡCT4,防护等级为IP65·系统低功耗工作，一节3.2V10AH锂电池可持续使用3年以上·仪表系数、累计流量值掉电10年不丢技术性能：1 执行标准GB/T 18940-2003《封闭管道中气体流量的测量涡轮流量计》2 精度等级1.0级：Qmax-0.2max ±1.0% 0.2 Qmax-min ±2.0%1.5级：Qmax-0.2max ±1.5% 0.2 Qmax-min ±3.0%4 使用条件4.1 标准状态条件：P=101.325kPa T=293.15k 4.2 使用条件：a.环境温度：-25～+80℃b.介质温度：-20～+60℃c.相对湿度：5～95%d.大气压力：86kPa～106Kpa5 电气性能指标5.1 工作电源a.内仪表电源：1节3.6VDC锂电池，电池电压在3.1～3.6V时均可正常工作；b.内GPRS电源：1节6.6VDC锂电池，电池电压在5.0～6.6V时均可正常工作；c.外供电源：+24VDC±15%，纹波≤±5%，适用于4～20mA输出，脉冲输出，RS-485等；d.外供电(太阳能)GPRS电源：+5VDC～+7VDC。

LWGQ型气体涡轮流量传感器使用说明书1、概述本说明书注意叙述了LWGQ气体涡轮流量计的标准技术规格、型号及其安装、操作和维修。

请在使用前阅读本手册。

但在手册中没有叙述用户的不同特点，也未对每一次的技术规格、结构或部件的修改作订正，因为有些修改不会对仪器的功能和操作有影响。

LWGQ气体型涡轮流量传感器（以下简称传感器）是一种精密流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。

广泛用于石油、化工、冶金、科研等领域的一般气体、天然气、煤气等气体计量、控制系统。

传感器和输出放大器有多种组合（详见型号规格代码表），该传感器还可与控制室中的二次仪表或控制器相连，实现积算、传输和控制功能。

2、技术性能传感器的公称通径、流量范围、流体温度、公称压力、环境温度、相对湿度、最大压力损失见表1，型号、规格代码表见表2。

注：1、法兰连接尺寸按JB/T 81-1994或JB/T 79-1994。

2、有*者为特殊定货3、结构与工作原理3.1结构传感器的结构如图1所示，它主要由壳体、前导向架、叶轮、后导向架、压紧圈和带放大器的磁电感应转换器等组成；3.2工作原理当被测流体流经传感器时，传感器内的叶轮借助于流体的动能而产生旋转，叶轮即周期性地改变磁电感应系统中的磁电阻，使通过线圈的磁通量周期性地发生变化而产生电脉冲信号，经放大器放大后传送至相应的流量积算仪表，进行流量或总量的测量。

4、外形尺寸及安装4.1外形尺寸1、公称通径DN15~25（公称压力PN6.3Mpa 见图2，表3）2.公称通径DN40~80，在公称压力PN1.6Mpa和PN2.5Mpa时，法兰连接尺寸DN100~200中，带括号者为公称压力PN2.5Mpa的法兰尺寸。

DN250，300公称压力PN1.6Mpa。

3.一般出厂产品配公称压力PN1.6Mpa的法兰。

4.2安装1.安装的场所传感器应在被测气体的温度为-20~+60℃，环境相对湿度不大于95%的条件下工作。

涡轮流量计工作原理
涡轮流量计是一种常用的流量测量仪器，它利用涡轮在流体中旋转产生的转速与流体流速之间的关系来测量流体的体积流量。

涡轮流量计由涡轮、传感器和电子显示仪表组成。

涡轮通常由轴、叶轮和轴承组成，安装在流体流过的管道中。

当流体通过涡轮流量计时，流体的流动使叶轮开始旋转。

涡轮的转速与流体的流速成正比，当流速增大时，涡轮的转速也增大。

传感器用于感知涡轮的转速，并将转速信号转换为电信号。

常见的传感器包括磁敏传感器和光电传感器。

传感器将转速信号传输给电子显示仪表进行处理和显示。

电子显示仪表接收传感器的信号，根据预先设定的转速-流速
关系，计算出流体的体积流量。

它还可以通过显示屏将实时的流量值显示出来。

一些高级的涡轮流量计还具有温度和压力传感器，可以同时测量流体的温度和压力，以便更准确地计算流体的密度和粘度，从而提高流量测量的准确性。

总之，涡轮流量计利用涡轮的旋转转速与流体的流速之间的关系来测量流体的体积流量，通过传感器将转速信号转换为电信号，并由电子显示仪表进行处理和显示。

它在工业领域广泛应用，具有测量范围广、精度高、结构简单等优点。

气体涡轮流量计说明1．概述LWQ系列气体涡轮流量计是我公司新研发的新型气体涡轮流量计，借鉴航空技术的先进理念综合了流体力学、电磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。

结合现代化的加工设备，应用完善有效的工艺手段。

生产的流量计结构合理，耐用性好，重复性好，安装方便简洁。

我公司为广大用户提供高可靠性的产品，研发阶段在轴承生产商的配合下，进行了为期八个月的每天24小时连续的耐久性实验，摸透了轴承和结构的可靠性，表芯采用一体化设计。

为您提供一流的产品，一流的可靠性保证。

减少您的售后负担。

该产品经国家防爆产品质检部门按GB3836.2000《爆炸性气体环境用电气设备第1部：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性气体环境用电气设备第4部分：本质安全型“i”》标准检验合格，防爆标志为ExdⅡBT6(隔爆型)、ExiaⅡCT6（本安型）。

适用于含有ⅡA、ⅡB、ⅡC类T1～T4温度组别爆炸性气体混合物的0（仅本安型）1、2区危险场所。

2．产品特点⏹优质铝合金涡轮，具有更高的稳流和耐腐蚀作用⏹专用轴承，使用寿命长⏹计量室与通气室隔绝，保证了仪表的安全性⏹可检测被测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（P b=101.325KPa,T b=293.15K）的气体体积累积量；可实时查询温度压力数值⏹流量范围宽（Q max/Q min≥20:1)，重复性好，精度高（可达1.0级），压力损失小，始动流量低，可达0.6m3/h⏹智能化仪表系数多点非线性修正⏹内置式压力、温度传感器，安全性能高、结构紧凑、外形美观⏹仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6，防护等级为IP65⏹系统低功耗工作，一节3.2V10AH锂电池可连续使用3年以上⏹仪表系数、累计流量值掉电十年不丢3. 工作原理当流体流入流量计时，在进气口专用一体化整流器的作用下得到整流并加速，由于涡轮叶片与流体流向成一定角度，此时涡轮产生转动力矩，在克服摩擦力矩和流体阻力矩后，涡轮开始旋转。

CX CX--TFM TFM--LWQ LWQ 气 体 涡 轮 流 量 计使用使用说明书说明书目录1、概述1.1搬运时应注意的事项1.2存放应注意的事项1.3选择安装地点应注意的事项1.4限制使用无线电收发机应注意的事项1.5防爆型仪表安装注意事项2、技术性能2.1气体涡轮流量传感器的技术性能2.2LRT-I现场显示表（锂电池供电）的技术性能2.3LRT-Ⅱ现场显示表（外供电）的技术性能2.4LRT-Ⅲ现场显示表（外供电）的技术性能3、结构与工作原理3.1气体涡轮流量传感器的基本结构3.2工作原理4、外形尺寸及安装4.1外形尺寸4.2安装5、接线5.1放大器及现场显示表的接线5.2应用举例6、LRT-I和LRT-Ⅱ现场显示表的安装和操作6.1LRT-I、LRT-Ⅱ现场显示表的安装6.2LRT-I、LRT-Ⅱ现场显示表的结构和功能6.3参数设定步骤6.4锂电池更换（仅LRT-I）7、LRT-Ⅲ现场显示表的安装和操作7.1LRT-Ⅲ现场显示表的安装7.2LRT-Ⅲ现场显示表的结构和功能7.3显示段中的内容7.4参数设定步骤7.5报警数字显示模式8、流量传感器的维护9、流量传感器故障及故障排除方法装箱单1、概述本说明书叙述了LWGQ气体涡轮流量计的标准技术规格、型号及其安装、操作和维护。

请在使用前阅读本手册。

但在手册中没有叙述用户的不同特点，也未对每一次的技术规格、结构或部件的修改作订正，因为有些修改不会对仪器的功能和操作有影响。

LWGQ型气体涡轮流量计是一种精密流量测量仪表，与相应的流量积算仪表、现场显示表等配套可用于测量液体的流量和总量。

它被广泛用于石油、化工、冶金、科研等领域的计量、控制系统。

尤其适用于天然气、干煤气、压缩空气等的测量。

流量计有多种输出和显示方式（详见型号规格代码表）。

1.1搬运时应注意的事项为防止受到损坏，流量计在搬运到用户使用地点之前请使用原包装。

1.2存放应注意的事项仪器到达之后应及时安装。

气体涡轮流量计的测量原理
气体涡轮流量计是石油、化工、电力、冶金、工业锅炉等工业、行业的燃气计量和城市天然气、燃气调压站封闭管道中低粘度气体的体积流量和总量及燃气热计量的理想气体流量检测仪表。

流体流经气体涡轮流量计壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过气体涡轮流量计中放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。

在一定的流量范围内，脉冲频率f与流经涡轮流量传感器的流体的瞬时流量Q成正比，流量方程为：q=3600*（f/k）。
