气体涡轮流量计介绍

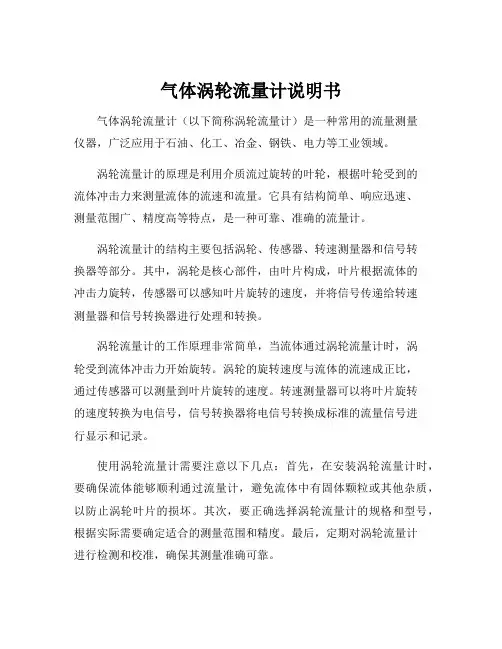

气体涡轮流量计说明书气体涡轮流量计（以下简称涡轮流量计）是一种常用的流量测量仪器，广泛应用于石油、化工、冶金、钢铁、电力等工业领域。

涡轮流量计的原理是利用介质流过旋转的叶轮，根据叶轮受到的流体冲击力来测量流体的流速和流量。

它具有结构简单、响应迅速、测量范围广、精度高等特点，是一种可靠、准确的流量计。

涡轮流量计的结构主要包括涡轮、传感器、转速测量器和信号转换器等部分。

其中，涡轮是核心部件，由叶片构成，叶片根据流体的冲击力旋转，传感器可以感知叶片旋转的速度，并将信号传递给转速测量器和信号转换器进行处理和转换。

涡轮流量计的工作原理非常简单，当流体通过涡轮流量计时，涡轮受到流体冲击力开始旋转。

涡轮的旋转速度与流体的流速成正比，通过传感器可以测量到叶片旋转的速度。

转速测量器可以将叶片旋转的速度转换为电信号，信号转换器将电信号转换成标准的流量信号进行显示和记录。

使用涡轮流量计需要注意以下几点：首先，在安装涡轮流量计时，要确保流体能够顺利通过流量计，避免流体中有固体颗粒或其他杂质，以防止涡轮叶片的损坏。

其次，要正确选择涡轮流量计的规格和型号，根据实际需要确定适合的测量范围和精度。

最后，定期对涡轮流量计进行检测和校准，确保其测量准确可靠。

涡轮流量计具有广泛的应用前景。

在石油行业中，涡轮流量计被用于油气管道的计量和控制；在化工行业中，它可以用于测量气体的流量和压力变化；在冶金行业中，涡轮流量计被应用于测量煤气的流量和质量等。

随着科学技术的不断进步，涡轮流量计的性能将不断提高，应用领域也将更加广泛。

总之，涡轮流量计作为一种重要的流量测量仪器，具有结构简单、响应迅速、测量范围广、精度高等特点，在各个工业领域得到广泛应用。

使用时需要注意安装、选择规格和定期校准等问题，以确保测量准确可靠。

随着科技的进步，涡轮流量计的应用将会进一步扩大，并为产业发展提供更好的支持。

气体涡轮流量计的主要特点都有哪些
气体涡轮流量计是一种用于测量气体流量的装置，其基本原理是利用气流通过
螺旋线叶片时所形成的涡轮运动来测量气体流量。

下面将介绍气体涡轮流量计的主要特点。

1. 测量精度高
气体涡轮流量计具有较高的测量精度，可达到 ±0.5%-±1.0% 的测量精度，因此被广泛应用于需要高度精确度气体流量测量领域。

2. 流程压损小
气体涡轮流量计的体积小，结构简单，因此流程压损也相对较小，不会对被测
流体产生大的影响。

3. 抗干扰能力强
气体涡轮流量计采用了先进的数字信号处理技术，具有良好的抗干扰能力。

在
环境干扰、管道震动等复杂工况下，测量精度仍能保持较高水平，不会对结果产生显著影响。

4. 可适应多种工况
气体涡轮流量计适用于多种气体流量测量环境，具有广泛的适用范围。

在高压、低压、大流量、小流量的测量范围内均可使用，且通常不需要额外的流量传感器等附加设备。

5. 操作简便
气体涡轮流量计的操作非常简便，无需复杂的调试和校准过程。

通常只需准备
好仪表箱和电源插头，接通电源后即可进行流量测量。

6. 维护成本低
由于气体涡轮流量计的结构简单，且无需进行频繁的校准和维护，因此其维护
成本相对较低。

综上所述，气体涡轮流量计具有测量精度高、流程压损小、抗干扰能力强、可
适应多种工况、操作简便和维护成本低等主要特点。

在需要进行气体流量测量时，气体涡轮流量计是一种非常实用的测量装置。

气体涡轮流量计详细说明一、工作原理根据气体涡轮流量计结构可知，涡轮叶片与气体流向间存在倾角θ ，当气体通过涡轮流量传感器导流器时冲击涡轮叶片产生冲击力，当冲击力对涡轮产生转动力矩大于涡轮机械摩擦阻力矩和流动阻力矩之和后将带动涡轮转子转动，所有力矩平衡时，转速保持稳定。

在流量测量范围内，通过涡轮的流量与涡轮的旋转角速度成正比。

涡轮的旋转角速度是通过信号检测放大器测量转换的。

涡轮转动时，涡轮叶片切割管壁外的电磁感应线圈，周期性地改变通过线圈的磁通量，产生与流量成正比的脉冲信号。

脉冲信号经过信号检测放大器放大整形后送显示仪表显示流体流量。

一定流量范围和一定粘度范围内，涡轮流量计体积流量Kfqv= ，其中 f 是输出信号脉冲频率， K 是涡轮流量计的仪表系数，数值由实验标定得到。

二、涡轮流量计主要用途和特点主要用途：涡轮流量计用于测量基本洁净的、低粘度的气体，如：包括空气、天然气、煤气、液化气、瓦斯气、氧气、氢气氮气、氩气、二氧化碳、一氧化碳等；应用领域：可广泛应用于石油、化工、电力、机械、工业用锅炉等燃气计量和燃气调压站、输配气管网天然气、煤气，城市居住生活用天然气、煤气计量等领域。

三、主要特点：*测量精度高，重复性好；*下限流速低，范围度宽*采用硬质合金轴承性能可靠寿命长*具有较强的抗震动和抗电磁干扰能力*始动流量低，压力损失小*智能一体化型可直接显示气体标况流量及温度压力值。

四、FLQW涡轮流量计之主要技术参数1、测量流体：基本洁净的、低粘度的气体2、口径系列：气体涡轮：DN25—DN4003、准确度等级：气体涡轮：±1.0％、±1.5％4、重复性：小于基本误差限值的1/35、误差修正：分段修正6、工作电源：外接12—28VDC、干电池（可连续工作3年）6、输出信号：脉冲信号、4—20mA7、通信：RS—485、MODBUS协议、HART、IC卡定量控制8、电器接口：M20X1.58、防护等级：IP659、使用环境条件：环境温度：-30℃～+60℃相对湿度：5%～95%大气压力：70KPa～106Kpa10、工作条件：介质温度：-40℃～+85℃；公称压力:1.6、2.5、4.0、6.3Mpa，11、与工艺管道连接：法兰连接12、安装方式（可选择）：水平、垂直（流动方向由下向上）13、安装直管道长度要求：气体涡轮上游20D下游5D14、防爆标志：ExdⅡBT415、掉电保护数据保存10年以上16、转换器方向可左右前后旋转，LCD6位显示瞬时、累积流量和流量单位开封弗洛仪表设备有限公司全心全意致力于流量测量传感器孔板流量计、V锥流量计的研发、销售、安装、维保及系统成套。

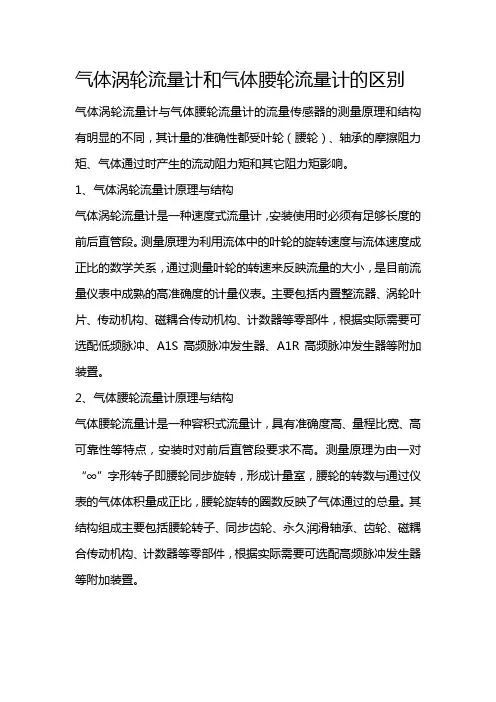

气体涡轮流量计和气体腰轮流量计的区别气体涡轮流量计与气体腰轮流量计的流量传感器的测量原理和结构有明显的不同，其计量的准确性都受叶轮（腰轮）、轴承的摩擦阻力矩、气体通过时产生的流动阻力矩和其它阻力矩影响。

1、气体涡轮流量计原理与结构
气体涡轮流量计是一种速度式流量计，安装使用时必须有足够长度的前后直管段。

测量原理为利用流体中的叶轮的旋转速度与流体速度成正比的数学关系，通过测量叶轮的转速来反映流量的大小，是目前流量仪表中成熟的高准确度的计量仪表。

主要包括内置整流器、涡轮叶片、传动机构、磁耦合传动机构、计数器等零部件，根据实际需要可选配低频脉冲、A1S高频脉冲发生器、A1R高频脉冲发生器等附加装置。

2、气体腰轮流量计原理与结构
气体腰轮流量计是一种容积式流量计，具有准确度高、量程比宽、高可靠性等特点，安装时对前后直管段要求不高。

测量原理为由一对“∞”字形转子即腰轮同步旋转，形成计量室，腰轮的转数与通过仪表的气体体积量成正比，腰轮旋转的圈数反映了气体通过的总量。

其结构组成主要包括腰轮转子、同步齿轮、永久润滑轴承、齿轮、磁耦合传动机构、计数器等零部件，根据实际需要可选配高频脉冲发生器等附加装置。

涡轮流量计原理气体涡轮流量计具有灵敏度高、重复性好、量程比宽、精度高等优点，已被广泛应用于天然气贸易结算计量，甚至还作为量值传递的标准仪表。

随着我国城镇燃气工程的全面展开以及对燃气商业贸易、交接计量要求的不断提高，气体涡轮流量计已逐步成为我国城镇燃气商业贸易和交接计量的仪表之一。

一、涡轮流量计的原理涡轮流量计是一种速度式流量计，利用气体推动流量计叶轮转动，叶轮旋转的速度与流体体积流量成正比，根据电磁感应原理，利用磁敏传感器从同步转动的叶轮上感应出与流体体积流量成正比的脉冲信号，经运算处理得出体积流量。

其测量精度较高，准确度等级可达到1.0级、1.5级；量程比宽，一般为1：20测量范围宽；结构紧凑轻巧，装维护方便前后直管段要求较低，可用于中、高压计量。

二、误差产生的原因涡轮流量计同样存在以下缺点：有可动部件，易于损坏，关键件轴承易磨损，抗脏污能力差，对介质的干净程度要求较高，难以长期保持校准特性，需要定期校验。

造成误差的原因有：计量表自身质量问题，设计选型不合理，安装不到位，运行中维护保养不当等。

三、如何控制误差（一）正确确定流量计使用的场所及规格。

由于涡轮流量计涡轮惯性的存在，在流量波动频繁的场合不宜使用，否则会降低计量精度。

要比较准确地估计用气量的峰谷值和介质的压力情况，正确确定流量计的规格。

从涡轮流量计误差特性曲线可以看出，应使流量计的工作流量范围20%Qmax-80%Qmax（Qmax为流量计的zui大流量）（二）涡轮流量计安装要求1.气体涡轮流量计前必须安装过滤器；应保持过滤器畅通，若发现过滤器堵塞（可凭过滤器进出压差来判断）时，应及时对过滤器进行清洗，若未配差压计的每月清洗一次。

2.要保证直管段的要求，尤其是表前有缩径或半开阀门的情况。

3.安装时，密封垫不得突入管道中，流量计与管路轴线目测不得有明显偏差，不得产生安装应力。

4.安装时一定要清扫干净管道内的所有杂质，以防轴承和涡轮卡死。

（三）涡轮流量计运行管理及维护要求1.涡轮流量计的通气和停气要求。

气体涡轮流量计技术参数
气体涡轮流量计是一种精密测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。

气体涡轮流量计广泛用于石油、化工、冶金、科研等领域的计量、控制系统。

配备有卫生接头的气体涡轮流量计可以应用于制药行业。

管道式：DN4～DN200
插入式：DN100～DN2000
精度等级：管道式：±0.5级，±1.0级
插入式：±1.5级、±2.5级
环境温度：-20℃～50℃
介质温度：测量液体：-20℃～120℃
测量气体：-20℃～80℃
大气压力：86KPa～106KPa
公称压力： 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等级：ExdIIBT4
连接方式：螺纹连接、法兰夹装、法兰连接、插入式等
直管段要求：气体：上游直管段应≥10DN，下游直管段应≥5DN
液体：上游直管段应≥20DN，下游直管段应≥5DN
插入式：上游直管段应≥20DS，下游直管段应≥7DS（DS为管道实测内径）显示方式
（1）远传显示：脉冲输出、电流输出(配显示仪表)
（2）现场显示：8位LCD显示累积流量，单位(m3)
4位LCD显示瞬时流量，单位(m3/h)、电池电量、频率、流速
（3）温度压力补偿型：
A、显示标准瞬时流量及标准累计流量
B、显示当前压力、温度、电池电压
输出功能
（1）气体涡轮流量计脉冲输出，p-p值由供电电源确定。

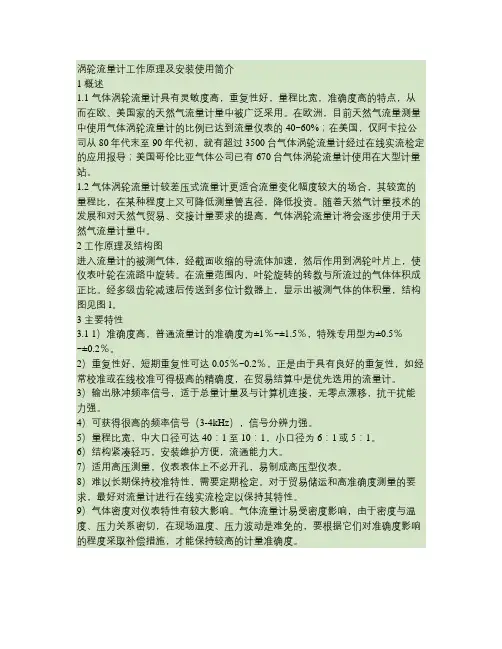

涡轮流量计工作原理及安装使用简介1 概述1.1 气体涡轮流量计具有灵敏度高，重复性好，量程比宽，准确度高的特点，从而在欧、美国家的天然气流量计量中被广泛采用。

在欧洲，目前天然气流量测量中使用气体涡轮流量计的比例已达到流量仪表的40~60%；在美国，仅阿卡拉公司从80年代末至90年代初，就有超过3500台气体涡轮流量计经过在线实流检定的应用报导；美国哥伦比亚气体公司已有670台气体涡轮流量计使用在大型计量站。

1.2 气体涡轮流量计较差压式流量计更适合流量变化幅度较大的场合，其较宽的量程比，在某种程度上又可降低测量管直径，降低投资。

随着天然气计量技术的发展和对天然气贸易、交接计量要求的提高，气体涡轮流量计将会逐步使用于天然气流量计量中。

2 工作原理及结构图进入流量计的被测气体，经截面收缩的导流体加速，然后作用到涡轮叶片上，使仪表叶轮在流路中旋转。

在流量范围内，叶轮旋转的转数与所流过的气体体积成正比。

经多级齿轮减速后传送到多位计数器上，显示出被测气体的体积量，结构图见图l。

3 主要特性3.1 1）准确度高，普通流量计的准确度为±1％~±1.5％，特殊专用型为±0.5％~±0.2％。

2）重复性好，短期重复性可达0.05％~0.2％，正是由于具有良好的重复性，如经常校准或在线校准可得极高的精确度，在贸易结算中是优先选用的流量计。

3）输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强。

4）可获得很高的频率信号（3-4kHz），信号分辨力强。

5）量程比宽，中大口径可达40：1至10：1，小口径为6：1或5：1。

6）结构紧凑轻巧，安装维护方便，流通能力大。

7）适用高压测量，仪表表体上不必开孔，易制成高压型仪表。

8）难以长期保持校准特性，需要定期检定。

对于贸易储运和高准确度测量的要求，最好对流量计进行在线实流检定以保持其特性。

9）气体密度对仪表特性有较大影响。

TBQZ / TBQZⅡ型气体涡轮流量计1、概述产品集气体涡轮流量传感器和体积修正仪于一体，能直接检测显示工况体积流量、标准体积流量和总量。

其工作原理是：当气流进入流量计时，首先经过特殊结构的整流器并加速，在流体的作用下，涡轮克服阻力矩和磨擦力矩开始转动。

当力矩达到平衡时，转速稳定，涡轮的转速与气体流量成正比，并通过旋转的发讯盘上的磁体周期性地改变磁场，从而使脉冲发生器输出频率与流速成正比的脉冲信号。

体积修正仪中的微处理器对脉冲信号进行计数和计算处理得到工况流量，同时检测介质的温度和压力，按体积修正模型将工况体积流量转换为标准体积流量并进行累积得到标准体积总量。

流量计采用功能强大的新型微处理器，运算精确度高，性能可靠，微功耗，内外电源自动切换工作，锂电池供电可使用五年以上。

产品主要性能指标达到国际先进水平，是石油、化工、电力、冶金工业与民用锅炉等燃气计量和城市天然气、燃气调压站计量及燃气贸易计量的理想仪表。

TBQZⅡ型是TBQZ型的改进型产品，当TBQZⅡ型配置TFC型修正仪时，可实现GPRS或短程无线数据传输，组网方便。

产品主要性能参数符合GB/T1894-2003/ISO9951：1993标准，产品荣获国家级新产品称号。

产品执行国家检定规程JJG 1037-2008《涡轮流量计检定规程》和企业标准Q/TX11-2010《气体涡轮流量计》。

TBQZ TBQZIITBQZII-TFC-B TBQZII-TFC-G图1 外观图2、 特点z集数字温度传感器、压力、流量传感器和体积修正仪于一体，可对被测气体温度、压力和压缩因子自动跟踪修正，直接计量气体的标准体积流量和总量。

z数字温度和压力传感器外置，并以I2C接口与修正仪进行数据通信，测量精度与修正仪无关，同规格直接互换，并带三通阀门和保护套，可对传感器进行在线拆卸、更换和检定,使用方便。

z数字压力传感器在-15℃～+65℃下进行调试，传感器内置数字温度芯片和温度修正表格，测量精度高，温漂小。

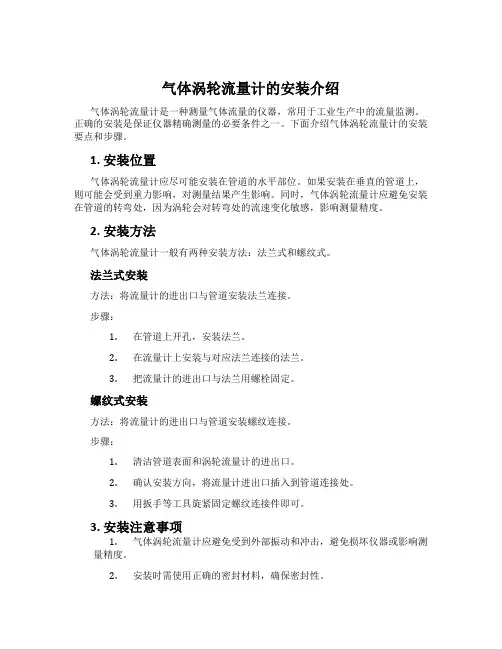

气体涡轮流量计的安装介绍气体涡轮流量计是一种测量气体流量的仪器，常用于工业生产中的流量监测。

正确的安装是保证仪器精确测量的必要条件之一。

下面介绍气体涡轮流量计的安装要点和步骤。

1. 安装位置气体涡轮流量计应尽可能安装在管道的水平部位。

如果安装在垂直的管道上，则可能会受到重力影响，对测量结果产生影响。

同时，气体涡轮流量计应避免安装在管道的转弯处，因为涡轮会对转弯处的流速变化敏感，影响测量精度。

2. 安装方法气体涡轮流量计一般有两种安装方法：法兰式和螺纹式。

法兰式安装方法：将流量计的进出口与管道安装法兰连接。

步骤：1.在管道上开孔，安装法兰。

2.在流量计上安装与对应法兰连接的法兰。

3.把流量计的进出口与法兰用螺栓固定。

螺纹式安装方法：将流量计的进出口与管道安装螺纹连接。

步骤：1.清洁管道表面和涡轮流量计的进出口。

2.确认安装方向，将流量计进出口插入到管道连接处。

3.用扳手等工具旋紧固定螺纹连接件即可。

3. 安装注意事项1.气体涡轮流量计应避免受到外部振动和冲击，避免损坏仪器或影响测量精度。

2.安装时需使用正确的密封材料，确保密封性。

3.涡轮流量计在安装前要进行静态和动态校准，以确保测量精度。

4.安装后，应检查流量计的组件和接线，并进行空载试运行。

结论气体涡轮流量计是一种在工业生产中被广泛应用的测量仪器。

在安装涡轮流量计时，需要注意安装位置和安装方法，确保仪器的精确测量结果。

同时，还要注意安装时的注意事项，以保证流量计的稳定工作。

气体涡轮流量计标准气体涡轮流量计是一种基于涡轮转速和流体密度关系进行流量测量的仪器。

它适用于气体介质，使用简单方便，具有高精度、稳定性好、经济性高等优点。

下面将对气体涡轮流量计的原理、结构、使用注意事项等进行介绍。

一、原理气体涡轮流量计的原理是基于流体通过涡轮时，将能量转化为涡轮的动能而引起涡轮旋转，利用旋转涡轮旋转频率与流量成正比的原理测量介质的流量。

根据科氏定律，当涡轮叶片流体通过时间一定时，在一定不变的速度条件下，每个叶片运动的动能将相同。

因此，涡轮叶片转动一定圈数后，每个叶片运动的动能和涡轮转速就应该相等。

在测量时，流体通过涡轮流量计产生旋转涡轮的涡旋，在涡旋通过涡轮时，物质的动能将转换为涡轮的动能，这会导致涡轮旋转。

流量是通过计算涡轮的每一秒数来得出的。

因为转速与流量成正比，所以涡轮计数器所显示的值可以用于确定传输介质的流量。

而且由于涡轮的动态响应特别明显，它是精准而灵敏的流量测量仪表，因此经常用于气体测量。

二、结构气体涡轮流量计的结构主要包括：直通式涡轮流量计和侧装式涡轮流量计两种。

1. 直通式涡轮流量计直通式涡轮流量计主要由涡轮测量装置、电子取数装置和机械支架组成。

涡轮测量装置由涡轮、隔板、稀释圆形进口和出口等部分组成。

本结构简单，易于加工，安装简单方便。

三、使用注意事项1. 在使用前要注意检查涡轮流量计的安装是否正确，管路和接口是否完好，电焊是否牢固，电线是否正确接线。

2. 启动临界环境应当做好防护措施，依照正确的操作指导使用气体涡轮流量计。

保证计量装置能够正常运行。

3. 在使用气体涡轮流量计时，应当保证计量装置所处环境的稳定性，如温度、压力等参数应当稳定。

4. 检查电源是否符合电源要求，是否连通正确。

选择正确的电源类型，延长计量装置使用寿命，避免因电源导致的故障。

5. 注意气体涡轮流量计的水平安装，以保证测量精度。

涡轮流量计的工作性能取决于涡轮叶片的旋转轴，旋转轴与气体介质流动方向垂直或与介质流动方向平行。

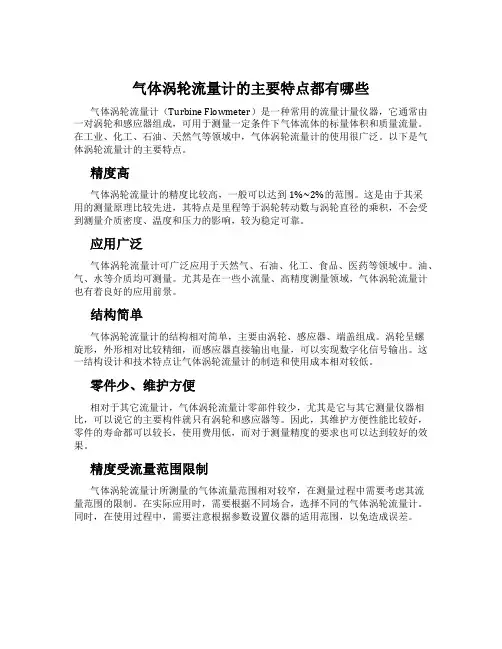

气体涡轮流量计的主要特点都有哪些气体涡轮流量计（Turbine Flowmeter）是一种常用的流量计量仪器，它通常由一对涡轮和感应器组成，可用于测量一定条件下气体流体的标量体积和质量流量。

在工业、化工、石油、天然气等领域中，气体涡轮流量计的使用很广泛。

以下是气体涡轮流量计的主要特点。

精度高气体涡轮流量计的精度比较高，一般可以达到1%~2%的范围。

这是由于其采用的测量原理比较先进，其特点是里程等于涡轮转动数与涡轮直径的乘积，不会受到测量介质密度、温度和压力的影响，较为稳定可靠。

应用广泛气体涡轮流量计可广泛应用于天然气、石油、化工、食品、医药等领域中。

油、气、水等介质均可测量。

尤其是在一些小流量、高精度测量领域，气体涡轮流量计也有着良好的应用前景。

结构简单气体涡轮流量计的结构相对简单，主要由涡轮、感应器、端盖组成。

涡轮呈螺旋形，外形相对比较精细，而感应器直接输出电量，可以实现数字化信号输出。

这一结构设计和技术特点让气体涡轮流量计的制造和使用成本相对较低。

零件少、维护方便相对于其它流量计，气体涡轮流量计零部件较少，尤其是它与其它测量仪器相比，可以说它的主要构件就只有涡轮和感应器等。

因此，其维护方便性能比较好，零件的寿命都可以较长，使用费用低，而对于测量精度的要求也可以达到较好的效果。

精度受流量范围限制气体涡轮流量计所测量的气体流量范围相对较窄，在测量过程中需要考虑其流量范围的限制。

在实际应用时，需要根据不同场合，选择不同的气体涡轮流量计。

同时，在使用过程中，需要注意根据参数设置仪器的适用范围，以免造成误差。

受压力影响在某些情况下，涡轮衬套或轴承容易受到压力的影响，从而影响测量精度。

因此，使用涡轮流量计时需要考虑介质的压力范围是否适用，并定期维护及检查仪器的正常运作。

综上所述，气体涡轮流量计的主要特点是具有精度高、应用广泛、结构简单、零部件少、维护方便等特点。

在其它告诉流量计的竞争下，气体涡轮流量计可以说是应用范围最广泛、发展最快、发展前景最好的一类仪器，随着技术的不断改进和功能的不断提升，气体涡轮流量计必将在未来的发展中占有更为重要的地位。

智能气体涡轮流量计使用说明书目录一、概述 (1)二、主要特征 (1)三、技术性能 (1)四、选型与安装 (3)五、安装注意事项 (7)注意！●安装使用前，请仔细阅读本说明书理解各项内容，以便能正确的安装、电路连接、运行操作和保养维护等。

●本说明书应保存在实际最终使用人的手中。

●本说明书保存到流量计报废为止。

●本产品技术规范可能发生变化，恕不另行通知。

一、概述LWQ型气体涡轮流量计是一种精确测量气体流量的速度式流量仪表，具有结构简单轻巧、计量精度高、重复性好、测量范围宽、安装维修方便等优点。

广泛应用于石油、化工、冶金、航空、科研等部门及工业领域中多种气体，如天然气、城市煤气、丙烷、丁烷、空气、氮气等气体的测量。

由于仪表精度高、重复性好，故适用于贸易计量及工业过程检测。

气体涡轮流量计在线测量时，其介质密度随温度和压力变化而变化，为精确测量，必须同时跟踪检测介质的温度和压力，并将不同工况下的体积流量换算成标准状态或约定状态下的体积流量。

由于该型流量计集温度、压力、流量传感器于一体，在线跟踪检测介质温度和压力并进行自动补偿、压缩因子修正运算，因此具有优良的低压和高压计量性能，特别适用于各种单相气体的测量，如天然气等气体的精确计量。

根据用户的不同要求，共公司客提供不同精度等级的涡轮流量计。

二、主要特征a)精度高、重复性好、压力损失小、抗震性能好；b)采用优质轴承，摩擦阻力小，密封性好，手名称；c)集微处理器、流量传感器、高精度温度、压力传感器于一体，直接测量被测气体的流量、温度、压力，并自动进行流量跟踪补偿和压缩因子修正运算；d)仪表具有脉冲信号、模拟信号输出，可通过RS485通讯接口或采用GPRS系统，直接实现计算机数据的集中采集和实时管理；e)功耗低，可用内电池供电，也可外接电源；f)具有实时数据存储功能，可防止更换电池或突然掉电时数据丢失，在停电状态下，内部数据可永久保存；g)可与IC卡预付费系统配套使用，便于贸易结算；h)防爆产品其防爆标志位ExibIIBT4，ExibIIBT6三、技术性能3.1执行标准GB/T18940-2003《封闭管道中气体流量的测量涡轮流量计》3.2精度等级1.0级：Qmax-0.2max±1.0%0.2Qmax-min±2.0%1.5级：Qmax-0.2max±1.5%0.2Qmax-min±3.0%未特殊注明产品，按照1.5级精度出厂，其余精度，订货时，需要特殊说明定制。

气体涡街流量计与气体涡轮流量计各自特点及应用一、气体涡街流量计1. 概述气体涡街流量计是一种测量气体流量的仪器，其工作原理是通过检测涡街自身在流体中振荡的频率和振幅来计算流量。

具体来说，当流体穿过涡街时，涡街就会发生振动，这些振动产生的频率和振幅与流体流量成正比。

2. 特点气体涡街流量计有以下特点：•能够测量大范围流速•具有良好的线性度和重复性•精度高，测量误差小于1%•能够测量高温、高压等特殊场合的气流3. 应用气体涡街流量计可以应用于许多行业，包括石油化工、制药、食品加工、航空等。

在石油化工行业中，气体涡街流量计被广泛应用于石化、天然气、炼油等领域的流量检测。

而在食品加工行业中，则常用于气体流量、压力检测。

二、气体涡轮流量计1. 概述气体涡轮流量计是一种根据涡轮自转的速度来测量气体流量的仪器。

其工作原理是通过测量涡轮自转的转速和旋转数来计算气体流量。

2. 特点气体涡轮流量计有以下特点：•测量范围广•具有快速响应和高灵敏度•可以进行长期的稳定性测试•准确性高，测量误差小于1%3. 应用气体涡轮流量计可以应用于许多行业，包括石油化工、制药、食品加工、航空等。

在石油化工行业中，气体涡轮流量计常用于石化、天然气、炼油等领域的流量检测。

而在食品加工行业中，则常用于气体流量、压力检测。

三、气体涡街流量计与气体涡轮流量计的比较1. 优缺点对比气体涡街流量计的优点•精度高•涡街的振动稳定可靠•具有良好的线性度和重复性气体涡衣流量计的优点•测量范围广•具有快速响应和高灵敏度•可以进行长期的稳定性测试2. 适用领域对比•在测量低速流量和较小的气体流量时，气体涡街流量计表现更佳。

•当测量高速流量和大气体流量时，气体涡轮流量计则更为合适。

四、结论综上所述，气体涡街流量计和气体涡轮流量计均有各自的特点和优势，并广泛应用于石油化工、制药、食品加工、航空等领域。

在选择哪种流量计时，应根据实际应用需求进行选择，以达到最佳效果。

气体涡轮流量计的工作及结构原理气体涡轮流量计是一种常用的流量计量仪器，它可以用来测量气体的流量。

它的工作原理是利用气体流过涡轮时，涡轮会受到气体的冲击而旋转，旋转的速度与气体流量成正比。

通过测量涡轮的旋转速度，就可以计算出气体的流量。

气体涡轮流量计的结构主要由涡轮、传感器、转速计、电路板等组成。

涡轮是流量计的核心部件，它通常由轴、叶片和轴承组成。

当气体流过涡轮时，叶片会受到气体的冲击而旋转，旋转的速度与气体流量成正比。

传感器通常采用霍尔元件或磁敏电阻元件，用来检测涡轮的旋转速度。

转速计则用来测量涡轮的旋转速度，并将数据传输给电路板。

电路板则用来处理传感器和转速计传来的数据，并将气体流量计算出来。

气体涡轮流量计的优点是精度高、响应快、可靠性好、适用范围广等。

它可以用来测量各种气体的流量，如空气、氧气、氮气、天然气等。

同时，它还可以用来测量气体的体积流量和质量流量，具有很高的测量精度。

气体涡轮流量计的应用范围非常广泛，主要应用于石油化工、电力、冶金、航空航天、环保等领域。

在石油化工领域，气体涡轮流量计可以用来测量石油、天然气、煤气等气体的流量，对于石油化工生产过程的控制和调节具有重要意义。

在电力领域，气体涡轮流量计可以用来测量燃气轮机的进气流量，对于燃气轮机的运行和维护具有重要意义。

在环保领域，气体涡轮流量计可以用来测量废气排放量，对于环境保护具有重要意义。

总之，气体涡轮流量计是一种非常重要的流量计量仪器，它的工作原理和结构原理非常简单，但具有很高的测量精度和可靠性。

它的应用范围非常广泛，对于各个领域的生产和环保具有重要意义。

气体涡轮流量计流量范围
气体涡轮流量计是一种利用气动学原理测量气体总量的装置。

它包括涡轮粉末流量计和涡轮蒸汽流量计两种类型。

涡轮粉末流量计的流量范围可达到0.1m3/h-200m3/h，有效流量控制范围40%~120%。

它的测量精度可靠，微小流量范围非常灵敏，在低温下也能正常工作。

涡轮蒸汽流量计的流量范围可达到0.5m3/h-2000m3/h，有效流量控制范围50%~150%。

它可以测量温度高达300度的蒸汽总量，有效抑制空气或其他气体的排放，可达到一定程度的节能效果。

它采用高效率过滤系统以及精密的过滤网，把流量精确定位，在热胀冷缩的波动时能够更精确地控制流量。

气体涡轮流量计的主要优势是它的结构简单、操作便捷，可实现连续测量，并可获得快速准确的读数。

此外，它还可以通过智能电脑连接，实现远程监控和控制。

它适用于液化气、天然气、汽油、柴油、醇类等各种气体的流量计算，可以不受介质形态变化的影响，并在恶劣工况下仍能正常工作。

另外，气体涡轮流量计可以广泛用于各种工业环境的流量的实时监控及控制，如热力系统、工程机械、造纸机械、食品机械、石油化工、炼油厂、水泥厂、水处理等。

它可以快速准确地测量气体的流量，使系统的操作更加稳定可靠，实施更精准的能源管理。

总之，气体涡轮流量计能够快速精准地测量各种气体的总量，广泛应用于各种工业环境中。

它保证了系统运行的稳定性，可为实施节能减排及精准能源控制提供有力支持。

气体涡轮流量计的测量原理和检定规程1、测量原理涡轮流量计是一种流量测量仪表，流动流体的动力驱使涡轮叶片旋转，其旋转速度与体积流量近似成比例。

通过流量计的流体体积示值是以涡轮叶轮转数为基准的。

信号输出主要包括脉冲、模拟量或数字通信方式。

气体涡轮流量计由涡轮流量传感器和流量显示仪表组成，可实现瞬时流量和累积总量的计量，加温度和压力补偿时刻实现标准状态的瞬时流量和累积总量的计量仪表系数K是单位流体流量，通过涡轮流量计时传感器输出的信号脉冲总数N（或信号脉冲频率f）。

在一定流量范围内，对于一定的流体介质黏度，涡轮流量计输出的信号脉冲频率f与通过涡轮流量计的体积流量q成正比，即f=K×q。

2、测量依据JJG 1037-2008《涡轮流量计检定规程》，检定用流体为单相气体，充满试验管道，其流动为常流，且气体介质与实际使用介质的密度、粘度等物理参数相接近，气体中无游离水或油等杂质的存在，在每一个流量点的每一次检定过程中，气体的温度变化应不超过±0.5℃，压力变化应不超过±0.5%。

环境条件：环境温度为（5~45）℃，相对湿度一般为15%~95%，大气压力一般为（70~106）kPa，外界磁场、机械振动和噪声应小到对流量计的影响可忽略不计。

同时气体涡轮流量计在检定时前、后直管段要同轴安装，连接部位没有泄露，连接处密封垫不得凸入流体管道内。

在检定时需要测量流经流量计的流体温度时，可直接从流量计表体上的测温孔测温，或者将温度测量点设在流量计的下游。

需要测量流体压力时，流量计至少应提供一个取压孔，该取压孔接头处应有“P m”标志，如流量计表体上无取压孔，应根据流量计本身要求确定压力的测量位置。

流量计应在可达到的最大检定流量的70%~100%范围内运行至少5min，待流体温度、压力和流量稳定后方可进行正式检定。

气体涡轮流量计流量范围气体涡轮流量计流量范围：1、微流量：常规精度可达0.001NM³/h，最高精度可达0.000001M³/h。

2、小流量：常规精度可达0.01NM³/h，最高精度可达0.00001M³/h。

3、中流量：常规精度可达0.1NM³/h，最高精度可达0.0001M³/h。

4、大流量：常规精度可达2NM³/h，最高精度可达0.1M³/h。

5、超大流量：流量可达200NM³/h以上，精度可达1M³/h。

气体涡轮流量计是衡量流量的有效工具，它是一种基于恒定流场的流量测量设备，可以精确地测量出各种介质的流量，正常的精度范围为0.1%~1%，并具有安装、维护简便及成本低等优点，它常被广泛的用于气体的测量。

气体涡轮流量计的流量范围广泛，从微小的范围到超大的范围，常规精度可达0.001NM³/h，最高精度可达0.000001M³/h，常规精度可达0.01NM³/h，最高精度可达0.00001M³/h，常规精度可达0.1NM³/h，最高精度可达0.0001M³/h，流量可达2NM³/h，最高精度可达0.1M³/h，流量可达200NM³/h以上，精度可达1M³/h。

此外，气体涡轮流量计还具有准确度高、阻力小、噪声小、维护方便、响应速度快等特点，使得它在气体流量的测量方面更具有优势。

其中，准确度超高的特点决定了气体涡轮流量计可以满足各种高精度测量的要求。

另外，负荷损失及噪声低的特点能够有效的降低其系统的压耗，同时也能在不影响工况的情况下降低恒定值误差，提高系统安全性及可靠性。

总之，气体涡轮流量计作为气体流量测量设备，具有准确度高、阻尼小、噪声小、维护方便、响应速度快等特点，流量范围广，从微小的范围到超大的范围，正常的精度范围为0.1%~1%，可满足各种不同介质的流量测量要求。

气体涡轮流量计说明书摘要在现代工业生产过程中，对气体流量进行准确测量是非常重要的。

而气体涡轮流量计作为一种常用的流量测量装置，广泛应用于各个行业。

本文将详细介绍气体涡轮流量计的原理、结构、工作特点以及使用注意事项。

1. 引言在工业生产中，流量的准确测量对于控制工艺过程、优化生产效率以及节约能源都起着至关重要的作用。

气体涡轮流量计作为一种常见的流量测量装置，被广泛应用于石油、化工、冶金、能源等行业。

下面将从原理、结构、工作特点和使用注意事项四个方面来详细介绍气体涡轮流量计。

2. 原理气体涡轮流量计是利用流体通过螺旋涡轮时所产生的旋转来测量流量的。

其原理基于涡轮在流体作用下的转动达到一种稳定转速的关系。

通过测量旋转的涡轮的转速，可以计算出流体通过的体积流量。

该原理基于以下几个假设： * 流体通过涡轮时，呈螺旋形流动； * 流体的密度、粘度在测量过程中保持稳定； * 涡轮受到的阻力仅与流体流速有关，与压力无关。

3. 结构气体涡轮流量计的基本结构包括涡轮、传感器、转速计和输出电路。

其中涡轮是测量流体流速的核心部件，通常由耐腐蚀性能良好的材料制成。

传感器通过感应涡轮的转动来获取转速信号，并将信号传递给转速计。

转速计对信号进行处理后，输出对应的流量数值。

4. 工作特点气体涡轮流量计具有以下几个工作特点： * 宽流速范围：涡轮流量计适用于多种气体，并能在较宽的流速范围内工作，通常在10:1到15:1范围内。

* 高精度：由于涡轮的旋转速度与流体流速成正比，因此涡轮流量计具有较高的测量精度。

*瞬时响应：涡轮流量计可以实时输出流量数值，具有较好的瞬时响应性能。

* 耐压性能好：涡轮流量计能够承受较高的压力，通常可以满足工业生产的要求。

5. 使用注意事项在使用气体涡轮流量计时，需要注意以下几点： 1. 安装位置：应选择合适的安装位置，并避免阻塞或液池。

2. 清洁环境：涡轮流量计应安装在清洁的环境中，避免介质沉积以及灰尘等污染物对测量的影响。

气体涡轮流量计原理一、简介气体涡轮流量计是一种用于测量气体流量的仪器。

它利用涡轮旋转的速度与气体流速成正比的原理，将气体流量转换为旋转涡轮的机械能，再通过传感器将机械能转换为电信号输出。

本文将详细介绍气体涡轮流量计的工作原理。

二、结构气体涡轮流量计主要由以下部分组成：1. 涡轮叶片：由多个叶片组成，固定在一个圆盘上，可以自由旋转。

2. 流道：位于涡轮叶片前方，用于引导气体流动。

3. 传感器：安装在涡轮叶片后方，用于检测涡轮旋转的速度，并将其转换为电信号输出。

4. 支架和外壳：支撑和保护以上部分。

三、工作原理当气体从流道中通过时，会对涡轮叶片产生作用力，使其开始旋转。

根据动量守恒定律可知，在一个封闭系统中，当物质通过该系统时，系统内部的总动量不变。

因此，在一定时间内通过涡轮流过的气体质量相同，涡轮叶片所受的作用力也相同，涡轮旋转的速度也就与气体流速成正比。

传感器通过检测涡轮旋转的速度来测量气体流量。

具体地，传感器内部装有一个磁铁和一个线圈。

当涡轮旋转时，涡轮上的磁铁会经过线圈，产生电磁感应。

由于涡轮旋转的速度与气体流速成正比，因此传感器输出的电信号也与气体流量成正比。

四、误差气体涡轮流量计存在一些误差。

主要包括以下几种：1. 惯性误差：由于涡轮具有一定的惯性，当气体流速变化较快时，涡轮不能立即跟随而导致误差。

2. 摩擦误差：由于摩擦力的存在，涡轮旋转时会消耗一定能量而导致误差。

3. 粘滞阻力误差：由于气体粘滞阻力的存在，使得实际气体流动情况与理想情况不同而导致误差。

4. 温度和压力变化误差：由于气体温度和压力的变化，使得气体密度发生变化而导致误差。

五、应用气体涡轮流量计广泛应用于石油、化工、冶金等行业中的气体流量测量。

它具有精度高、响应快、结构简单等优点，适用于高温高压、腐蚀性强的气体流量测量场合。

同时，由于其输出信号为数字信号，便于自动控制和数据处理。

六、总结综上所述，气体涡轮流量计是一种常见的气体流量测量仪器。

标准气体涡轮流量计计算公式气体流量计是用来测量气体流量的仪器，涡轮流量计是其中一种。

涡轮流量计是利用气体流经涡轮叶片时，涡轮叶片所受到的动量作用力，来测量气体流量的仪器。

涡轮流量计广泛应用于化工、石油、天然气、水处理等行业中，是一种精度高、稳定性好、响应速度快的气体流量计。

涡轮流量计的计算公式是涡轮转速与流量的函数关系，通常采用标准气体涡轮流量计计算公式进行计算。

标准气体涡轮流量计是指在标准条件下进行测试的涡轮流量计，标准条件包括标准气体、标准压力、标准温度和标准流量。

标准气体通常采用空气或氮气，标准压力为101.325kPa（1个大气压），标准温度为273.15K（0℃），标准流量为1m/h。

标准气体涡轮流量计计算公式是根据欧拉方程推导出来的，欧拉方程是描述流体运动的基本方程之一。

涡轮流量计的测量原理是利用气体流经涡轮叶片时，涡轮叶片所受到的动量作用力，来测量气体流量。

涡轮叶片所受到的动量作用力与气体密度、流速、叶片面积和叶片数量等因素有关。

标准气体涡轮流量计计算公式的主要参数包括涡轮转速、涡轮直径、气体密度和流量系数。

涡轮转速可以通过涡轮流量计的传感器测量得到，涡轮直径是涡轮流量计的一个固有参数，气体密度可以通过气体的压力和温度计算得到，流量系数是涡轮流量计的一个校准参数，可以通过实验测量得到。

标准气体涡轮流量计计算公式的基本形式是：Q=K×C×D×n其中，Q为气体流量，单位为m/h；K为流量系数；C为气体密度，单位为kg/m；D为涡轮直径，单位为m；n为涡轮转速，单位为r/min。

标准气体涡轮流量计计算公式的精度和可靠性取决于涡轮流量计的设计和制造质量，以及气体密度和流量系数的精度。

涡轮流量计的设计和制造质量包括涡轮叶片的材料、结构和加工精度，传感器的灵敏度和稳定性，以及电路的噪声和干扰等因素。

气体密度和流量系数的精度取决于气体的压力、温度和湿度等因素，以及校准方法和设备的精度。
