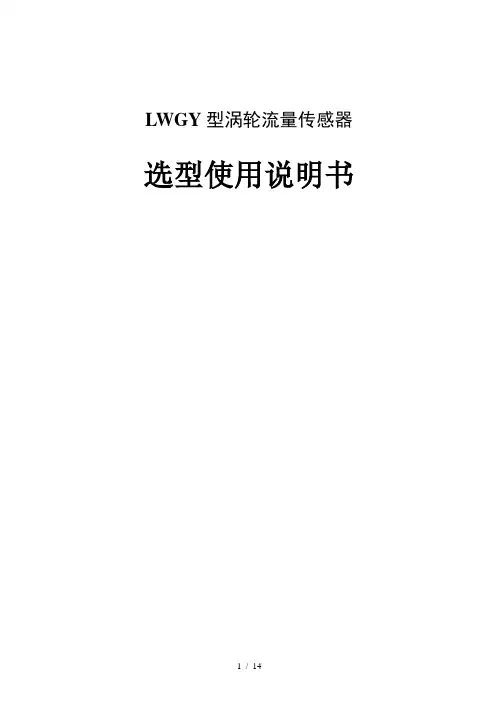

LWGY型涡轮流量传感器选型使用说明书目录一概述 (1)二、LWGY基本型涡轮流量传感器 (1)1、结构特征与工作原理 (1)2、基本参数与技术性能 (2)3、安装、使用和调整 (2)三、LWGYA型涡轮流量传感器 (6)四、LWGYB型涡轮流量传感器 (6)五、LWGYC型涡轮流量传感器 (7)六、维修和常见故障 (8)七、运输、贮存 (9)八、开箱注意事项 (9)九、订货须知 (9)本产品依据JB/T 9246—1999机械行业标准设计制造一、概述LWGY系列涡轮流量传感器（以下简称传感器）基于力矩平衡原理，属于速度式流量仪表。

传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水、造纸等行业，是流量计量和节能的理想仪表。

传感器与显示仪表配套使用，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。

若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等。

选用本产品的防爆型式(ExmIIT6),可在有爆炸危险的环境中使用。

传感器适用于在工作温度下粘度小于5×10-6m2/s的介质，对于粘度大于5×10-6m2/s的液体，要对传感器进行实液标定后使用。

如用户需用特殊形式的传感器，可协商订货，需防爆型传感器时，在订货中加以说明。

二、LWGY基本型涡轮流量传感器2．1 结构特征与工作原理2．1．1 结构特征传感器为硬质合金轴承止推式，不仅保证精度，耐磨性能提高，而且具有结构简单、牢固以及拆装方便等特点。

2．1．2 工作原理流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。

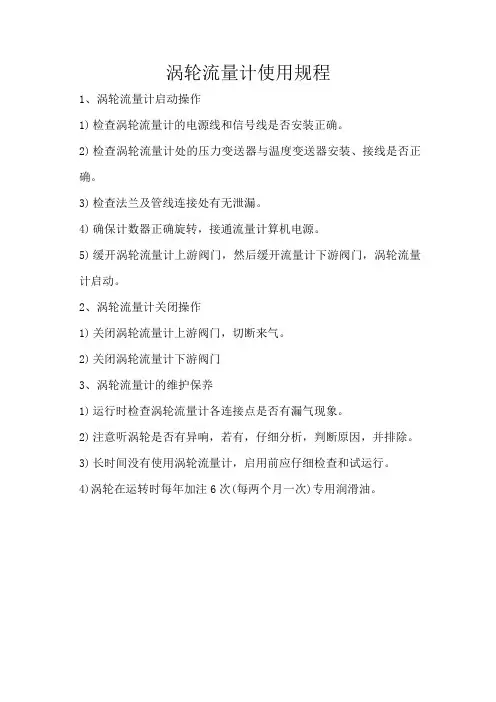

涡轮流量计使用规程
1、涡轮流量计启动操作
1)检查涡轮流量计的电源线和信号线是否安装正确。

2)检查涡轮流量计处的压力变送器与温度变送器安装、接线是否正确。

3)检查法兰及管线连接处有无泄漏。

4)确保计数器正确旋转，接通流量计算机电源。

5)缓开涡轮流量计上游阀门，然后缓开流量计下游阀门，涡轮流量计启动。

2、涡轮流量计关闭操作
1)关闭涡轮流量计上游阀门，切断来气。

2)关闭涡轮流量计下游阀门
3、涡轮流量计的维护保养
1)运行时检查涡轮流量计各连接点是否有漏气现象。

2)注意听涡轮是否有异响，若有，仔细分析，判断原因，并排除。

3)长时间没有使用涡轮流量计，启用前应仔细检查和试运行。

4)涡轮在运转时每年加注6次(每两个月一次)专用润滑油。

涡轮流量计使用说明书涡轮流量计是一种常见的流量测量仪器，广泛应用于工业生产中的流体流量控制和监测。

本使用说明书将介绍涡轮流量计的结构、工作原理、安装方法和注意事项，帮助用户正确使用涡轮流量计，确保其正常工作和准确测量流量。

一、概述涡轮流量计由流体进口、流体出口、涡轮、传感器和显示仪表等组成。

其工作原理是通过测量涡轮受到的流体冲击力或旋转速度来计算流体的流量。

涡轮流量计适用于测量低粘度液体的流量，如水、燃油等。

二、工作原理涡轮流量计的涡轮由流体冲击力驱动旋转，在涡轮旋转的同时，传感器会检测涡轮旋转的频率，并将其转化为电信号。

根据涡轮旋转的频率，可以计算出通过涡轮流量计的流体流量。

三、安装方法1. 安装前请确认涡轮流量计的型号和规格是否符合要求，如与流体管道的直径相匹配。

2. 在安装涡轮流量计前，请确保流体管道内没有杂质和堵塞物，以免影响涡轮的旋转和准确测量流量。

3. 将涡轮流量计安装在垂直的流体管道上，以确保涡轮能够正常旋转并受到正确的流体冲击力。

4. 在涡轮流量计的进出口处安装阀门，以便在需要维修或更换时能够方便地切断流体。

四、注意事项1. 在使用涡轮流量计前，请参考产品说明书了解更多细节信息，并确保了解流量计的额定参数和使用限制。

2. 避免流体中的颗粒物或气泡进入涡轮流量计，这将影响流量计的准确性和工作稳定性。

如有需要，请在流体流入涡轮流量计前安装过滤器。

3. 定期清洗和维护涡轮流量计，以保持其正常工作。

请谨慎选择清洗液，避免对涡轮流量计造成腐蚀或损害。

4. 避免流体管道内有过多的弯曲和阻力，这可能会影响涡轮流量计的测量准确性。

请按照涡轮流量计说明书中的要求安装并布置流体管道。

5. 如需对涡轮流量计进行校准和维修，请联系专业技术人员或厂家提供支持和帮助。

结束语本使用说明书简要介绍了涡轮流量计的概述、工作原理、安装方法和注意事项。

通过准确理解和遵守涡轮流量计的使用说明，用户能够正确、稳定地使用该设备，并获得准确的流量测量结果。

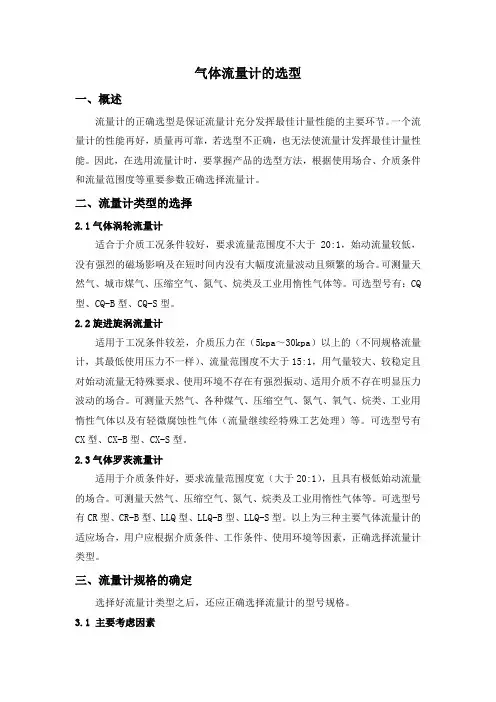

气体流量计的选型一、概述流量计的正确选型是保证流量计充分发挥最佳计量性能的主要环节。

一个流量计的性能再好，质量再可靠，若选型不正确，也无法使流量计发挥最佳计量性能。

因此，在选用流量计时，要掌握产品的选型方法，根据使用场合、介质条件和流量范围度等重要参数正确选择流量计。

二、流量计类型的选择2.1气体涡轮流量计适合于介质工况条件较好，要求流量范围度不大于20:1，始动流量较低，没有强烈的磁场影响及在短时间内没有大幅度流量波动且频繁的场合。

可测量天然气、城市煤气、压缩空气、氮气、烷类及工业用惰性气体等。

可选型号有：CQ 型、CQ-B型、CQ-S型。

2.2旋进旋涡流量计适用于工况条件较差，介质压力在（5kpa～30kpa）以上的（不同规格流量计，其最低使用压力不一样）、流量范围度不大于15:1，用气量较大、较稳定且对始动流量无特殊要求、使用环境不存在有强烈振动、适用介质不存在明显压力波动的场合。

可测量天然气、各种煤气、压缩空气、氮气、氧气、烷类、工业用惰性气体以及有轻微腐蚀性气体（流量继续经特殊工艺处理）等。

可选型号有CX型、CX-B型、CX-S型。

2.3气体罗茨流量计适用于介质条件好，要求流量范围度宽（大于20:1），且具有极低始动流量的场合。

可测量天然气、压缩空气、氮气、烷类及工业用惰性气体等。

可选型号有CR型、CR-B型、LLQ型、LLQ-B型、LLQ-S型。

以上为三种主要气体流量计的适应场合，用户应根据介质条件、工作条件、使用环境等因素，正确选择流量计类型。

三、流量计规格的确定选择好流量计类型之后，还应正确选择流量计的型号规格。

3.1 主要考虑因素3.1.1工况流量范围不同规格的流量计，均有其不同的工况流量范围，即：当介质流量低于下限流量时，因为流速太低，可能无法检测流速，或者说无法保证计量精度；而当介质流量高于上限流量时，不但会发生计量误差，也会影响流量计的使用寿命。

因此在流量计选型时，必须考虑使用的流量是否处于所选流量计的工况流量范围内。

涡轮流量计使用说明一、涡轮流量计的结构和工作原理涡轮流量计由铝合金外壳、涡轮叶片、磁感应装置和传感器组成。

当流体通过流量计时，涡轮叶片会受到流体的冲击而旋转，涡轮叶片的旋转速度与流体的流速成正比。

涡轮叶片上的磁铁会经过磁感应装置，产生变化的磁场，传感器检测到这一变化，并将其转换为电信号输出。

二、涡轮流量计的安装1.安装前准备：确认涡轮流量计的型号和规格是否符合实际使用需求，检查仪表是否完好。

2.安装位置选择：确保流量计的安装位置应在流体的直线段上，防止涡轮受到旁边管道的涡流干扰，影响测量精度。

3.安装方法：根据流程图确定流体的流动方向，将涡轮流量计与管道连接，注意连接的紧固件要牢固可靠，以防漏水漏气。

4.清洁涡轮叶片：安装前应确保涡轮叶片清洁无杂物，以免影响涡轮的旋转。

三、涡轮流量计的使用注意事项1.使用环境要求：涡轮流量计应在环境温度-20℃~+60℃之间使用，保持相对稳定的环境温度可以提高测量精度。

2.介质要求：涡轮流量计可用于测量各种液体和气体，并且在特定介质下，可以调整涡轮流量计的参数以适应流体的物性。

3.精简测量范围：涡轮流量计应尽量在其测量范围的50%~80%之间使用，以保证测量的精度。

4.避免振动和冲击：涡轮流量计应避免受到振动和冲击，以免影响涡轮叶片的旋转和传感器的正常工作。

5.定期校验和维护：为保证涡轮流量计的准确度和可靠性，应定期进行校验和维护。

可以使用标准流量计对涡轮流量计进行定期校验，并定期检查传感器的工作状态。

四、涡轮流量计的故障排除1.测量不稳定：可能是由于涡轮叶片损坏或传感器故障，应及时更换叶片或传感器。

2.测量偏差大：可能是由于介质特性的变化或传感器的积累粉尘导致的，建议清洗传感器或调整参数。

3.涡轮停滞不转：可能是由于流体中有杂质堵塞涡轮叶片，应清理涡轮叶片。

五、涡轮流量计的优缺点六、注意事项使用涡轮流量计时，应定期校验和维护，并注意避免振动和冲击。

在实际使用中，需要根据具体情况和流体性质进行正确的操作和维护，以保证涡轮流量计的准确度和可靠性。

智能气体涡轮流量计使用说明书目录一、概述 (1)二、主要特征 (1)三、技术性能 (1)四、选型与安装 (3)五、安装注意事项 (7)注意！●安装使用前，请仔细阅读本说明书理解各项内容，以便能正确的安装、电路连接、运行操作和保养维护等。

●本说明书应保存在实际最终使用人的手中。

●本说明书保存到流量计报废为止。

●本产品技术规范可能发生变化，恕不另行通知。

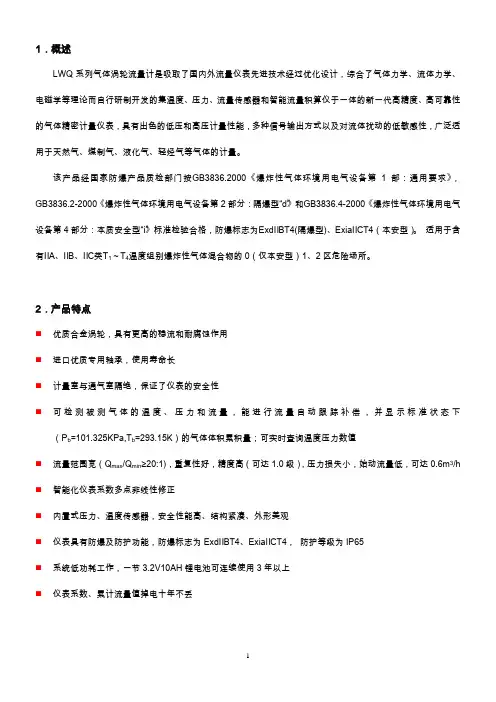

一、概述LWQ型气体涡轮流量计是一种精确测量气体流量的速度式流量仪表，具有结构简单轻巧、计量精度高、重复性好、测量范围宽、安装维修方便等优点。

广泛应用于石油、化工、冶金、航空、科研等部门及工业领域中多种气体，如天然气、城市煤气、丙烷、丁烷、空气、氮气等气体的测量。

由于仪表精度高、重复性好，故适用于贸易计量及工业过程检测。

气体涡轮流量计在线测量时，其介质密度随温度和压力变化而变化，为精确测量，必须同时跟踪检测介质的温度和压力，并将不同工况下的体积流量换算成标准状态或约定状态下的体积流量。

由于该型流量计集温度、压力、流量传感器于一体，在线跟踪检测介质温度和压力并进行自动补偿、压缩因子修正运算，因此具有优良的低压和高压计量性能，特别适用于各种单相气体的测量，如天然气等气体的精确计量。

根据用户的不同要求，共公司客提供不同精度等级的涡轮流量计。

二、主要特征a)精度高、重复性好、压力损失小、抗震性能好；b)采用优质轴承，摩擦阻力小，密封性好，手名称；c)集微处理器、流量传感器、高精度温度、压力传感器于一体，直接测量被测气体的流量、温度、压力，并自动进行流量跟踪补偿和压缩因子修正运算；d)仪表具有脉冲信号、模拟信号输出，可通过RS485通讯接口或采用GPRS系统，直接实现计算机数据的集中采集和实时管理；e)功耗低，可用内电池供电，也可外接电源；f)具有实时数据存储功能，可防止更换电池或突然掉电时数据丢失，在停电状态下，内部数据可永久保存；g)可与IC卡预付费系统配套使用，便于贸易结算；h)防爆产品其防爆标志位ExibIIBT4，ExibIIBT6三、技术性能3.1执行标准GB/T18940-2003《封闭管道中气体流量的测量涡轮流量计》3.2精度等级1.0级：Qmax-0.2max±1.0%0.2Qmax-min±2.0%1.5级：Qmax-0.2max±1.5%0.2Qmax-min±3.0%未特殊注明产品，按照1.5级精度出厂，其余精度，订货时，需要特殊说明定制。

气体涡轮流量计使用说明1.产品概述2.安装与连接（1）在安装气体涡轮流量计之前，应先检查设备是否完好，排除任何可能影响准确测量的因素。

（2）选择合适的安装位置，应避免设备受到振动、温度变化和流体压力突变的干扰。

（3）气体涡轮流量计的进口和出口应正确连接，并且应确保管道中无气体泄漏，以免影响测量的准确性。

（4）在连接管路时，应避免管道的弯曲和阻塞，以保证气体流通的畅通。

3.参数设置（1）首先，应根据实际应用环境选择合适的传感器型号和量程。

（2）将涡轮流量计连接到供电源，并进行电气接线。

（3）根据具体型号和要求，设置涡轮流量计的基本参数，如测量单位、单位换算等。

（4）根据气体的压力、温度等参数，进行校准和修正。

4.使用注意事项（1）在使用气体涡轮流量计时，应避免过高或过低的流量速度，以免影响测量的精确性，一般建议在20%~80%的量程范围内使用。

（2）在使用过程中，应定期对气体涡轮流量计进行检查和维护，如清洁传感器、校准仪表等，以确保设备的正常运行。

（3）避免气体涡轮流量计长时间处于高温或低温环境中，以免对设备产生损坏。

（4）保证气体涡轮流量计所连接的管路系统中无气体泄漏，并注意防止冷凝水的积聚。

（5）避免其他物质与气体涡轮流量计接触，以免影响仪表的准确度。

5.故障排除在使用气体涡轮流量计时，可能会遇到一些故障问题，需要进行排查和修复。

（1）如果涡轮流量计的测量值与实际情况不符，可能是参数设置错误导致的，应检查并适时进行修正。

（2）当涡轮流量计无输出信号或输出信号异常时，可能是传感器损坏或电气连接问题，应进行检修或更换。

（3）如果涡轮流量计存在漏气现象，应检查连接是否松动，密封是否良好，并进行调整。

总结：1.正确安装与连接，避免泄漏和干扰。

2.设置合适的参数，校准和修正。

3.注意流量速度范围，定期维护和检查设备。

4.避免极端温度环境和其他物质的干扰。

5.故障排除要及时进行，修复设备问题或更换部件。

通过以上使用说明，希望能够帮助用户正确使用气体涡轮流量计，并获得准确的气体流量测量。

编号：3201LWGY型涡轮流量传感器使用说明书开封仪表厂2002．12目录1 功能、用途和适用范例围-------------------------------------------------------------------------⑴1.2 功能、用途--------------------------------------------------------------------------------------------⑴1.3 适用范围-----------------------------------------------------------------------------------------------⑴1.4 使用环境条件-----------------------------------------------------------------------------------------⑴1.5 工作条件-----------------------------------------------------------------------------------------------⑴1.6 安全-----------------------------------------------------------------------------------------------------⑴2 产品型式和组成-------------------------------------------------------------------------------------⑴2.1 型式-----------------------------------------------------------------------------------------------------⑵2.2 组成-----------------------------------------------------------------------------------------------------⑵3 结构特征与工作原理-------------------------------------------------------------------------------⑶3.1 结构特征-----------------------------------------------------------------------------------------------⑶3.2 工作原理-----------------------------------------------------------------------------------------------⑶3.3 涡轮放大器原理及接线图--------------------------------------------------------------------------⑸4 基本参数与技术性能-------------------------------------------------------------------------------⑼4.1 执行专业标准-----------------------------------------------------------------------------------------⑼4.2 基本参数与性能指标--------------------------------------------------------------------------------⑼5 安装、使用和调整----------------------------------------------------------------------------------⑽5.1 安装、管路配置--------------------------------------------------------------------------------------⑽5.2 安装尺寸-----------------------------------------------------------------------------------------------⑽5.3 安装、使用条件--------------------------------------------------------------------------------------⑿5.4 使用和调整--------------------------------------------------------------------------------------------⒀6 维修和常见故障排除-------------------------------------------------------------------------------⒁7 运输、贮存-------------------------------------------------------------------------------------------⒁8 开箱及检查-------------------------------------------------------------------------------------------⒂9 附注----------------------------------------------------------------------------------------------------⒂10 订货须知----------------------------------------------------------------------------------------------⒂LWGY型涡轮流量传感器1 功能、用途和适用范围1.1 特点：本产品基于力矩平衡原理，属于速度式流量仪表。
