化学锚栓计算(修改版)

预埋件计算书==================================================================== 计算软件：MTS钢结构设计系列软件MTSTool v2.0.1.6计算时间：2011年04月01日13:49:10====================================================================一. 预埋件基本资料采用化学锚栓：单螺母扩孔型锚栓库_6.8级-M20排列为(环形布置)：4行；行间距140mm；2列；列间距150mm；锚板选用：SB20_Q235锚板尺寸：L*B= 400mm×600mm，T=20基材混凝土：C30基材厚度：300mm锚筋布置平面图如下：二. 预埋件验算：1 化学锚栓群抗拉承载力计算轴向拉力为：N=50kNX向弯矩值为：Mx=100kN·mY向弯矩值为：My=30kN·m锚栓总个数：n=4×2=8个所选化学锚栓抗拉承载力为(锚栓库默认值)：Nc=90.574kN承载力降低系数为：0.7实际抗拉承载力取为：Nc=90.574×0.7=63.402这里要考虑抗震组合工况：γRE=0.85故有允许抗拉承载力值为：Nc=63.402/γRE=74.59kN故有：0 < 74.59kN，满足2 化学锚栓群抗剪承载力计算X方向剪力：Vx=60kNY方向剪力：Vy=190kN扭矩：T=30kN·mX方向受剪锚栓个数：n x=8个Y方向受剪锚栓个数：n y=8个剪切荷载通过受剪化学锚栓群形心时，受剪化学锚栓的受力应按下式确定：V ix V=V x/n x=60000/8=7500×10-3=7.5kNV iy V=V y/n y=190000/8=23750×10-3=23.75kN化学锚栓群在扭矩T作用下，各受剪化学锚栓的受力应按下列公式确定：V ix T=T*y i/(Σx i2+Σy i2)V iy T=T*x i/(Σx i2+Σy i2)化学锚栓群在剪力和扭矩的共同作用下，各受剪化学锚栓的受力应按下式确定：V iδ=[(V ix V+V ix T)2+(V iy V+V iy T)2]0.5结合上面已经求出的剪力作用下的单个化学锚栓剪力值及上面在扭矩作用下的单个锚栓剪力值公式分别对化学锚栓群中（边角）锚栓进行合成后的剪力进行计算（边角锚栓存在最大合成剪力）：取4个边角化学锚栓中合剪力最大者为：V iδ=[(7500+3663.43)2+(23750+1308.368)2]0.5=27.433kN所选化学锚栓抗剪承载力为(锚栓库默认值)：Vc=53.855kN承载力降低系数为：0.7实际抗剪承载力取为：Vc=53.855×0.7=37.698这里要考虑抗震组合工况：γRE=0.85故有允许抗剪承载力值为：Vc=37698.272/0.85=44.351kN故有：V iδ=27.433kN < 44.351kN，满足3 化学锚栓群在拉剪共同作用下计算当化学锚栓连接承受拉力和剪力复合作用时，混凝土承载力应符合下列公式：(βN)2+(βV)2≤1式中：βN=N h/Nc=0/106.557=0βV=V iδ/Vc=39.189/63.358=0.6185故有：(βN)2+(βV)2=02+0.61852=0.3826 ≤1 ，满足三. 预埋件构造验算：锚固长度限值计算：锚固长度为300，最小限值为160，满足！锚板厚度限值计算：按《混凝土结构设计规范2002版》10.9.6规定，锚板厚度宜大于锚筋直径的0.6倍，故取锚板厚度限值：T=0.6×d=0.6×20=12mm锚筋间距b取为列间距，b=150 mm锚筋的间距：b=150mm，按规范且有受拉和受弯预埋件的锚板厚度尚宜大于b/8=18.75mm, 故取锚板厚度限值：T=150/8=18.75mm锚板厚度为20，最小限值为18.75，满足！行间距为140，最小限值为120，满足！列边距为150，最小限值为60，满足！行边距为90，最小限值为40，满足！列边距为125，最小限值为40，满足！。

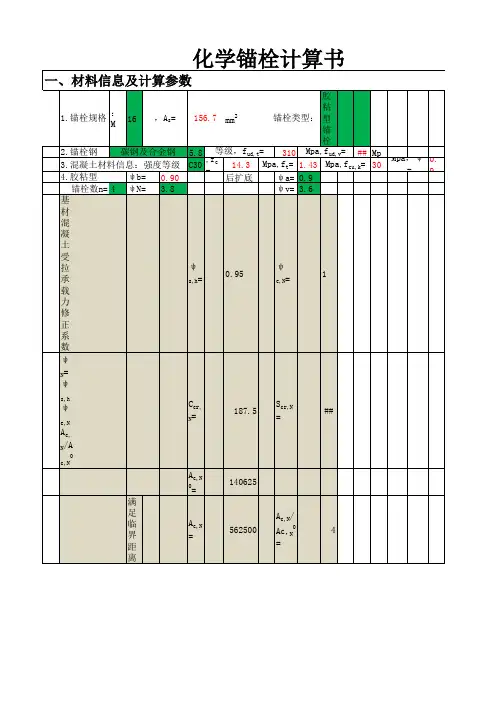

化学锚栓计算书一、拉弯作用下，单根锚栓最大拉力设计值12iMy N n y -≥∑0 （5.2.2-1） 形心点取锚栓中心y1=0.240m V=45kNM=45×0.25=11.25kN ▪m N=44kN224411.250.24840.0840.24⨯-=⨯+⨯ 5.5-17.6<0 12h sd i My N N n y =+∑（5.2.2-2） 不满足公式5.2.2-1()/1/2hsd iNL M y N y +=∑（5.2.2-3） =()()2224424011.251000480248023202160⨯+⨯⨯=⨯+⨯+⨯14.6kN 二、部分锚栓受拉，群锚受拉区总拉力设计值（按6根锚栓受拉，2根锚栓受剪）g sd si N N =∑ （5.2.3-1）//1/h si sd i N N y y = （5.2.3-2）2s N =14.6×320/480=9.73kN 3s N =14.6×160/480=4.86kNg sd N =14.6×2+9.73×2+4.86×2=58.38kN三、混凝土锥体破坏受拉承载力设计值,,Rc,/Rd c Rk c N N N =γ (6.1.3-1)根据表4.3.10 按非结构构件考虑 Rc,N γ=1.8对于开裂混凝土,混凝土标号C60,hef=180mm0 1.5,Rk c ef N = （6.1.3-3） =127.6kN,0,,,,,0,c N Rk c Rk c s N re N ec N c N A N N A ψψψ= （6.1.3-2）0,c N A =2,cr N s （6.1.4）0,c N A =660×660=435600mm 2,c N A =()()11,22,0.50.5cr N cr N C S S C S S ++++ (6.1.5-4)1S =220mm,2S =320mm1C =,cr N C =330, 1.5cr N C hef ==1.5×220=330mm=(330+220+330)(330+320+330)=880×980=862400 mm 2,0,c Nc N A A =1.98,s N ψ=0.7+0.3,cr N C C （6.1.6） ,s N ψ=1 C =,cr N C,re N ψ=0.5+200efh (6.1.7) ,re N ψ=0.5+220/200>1, ,re N ψ=1,ec N ψ=,112/N cr N e s + (6.1.8)N e =53.33mm ,ec N ψ=11253.33/660+⨯=0.86 ,Rk c N =127.6×1.98×0.86=217.3kN重要性系数 0γ=1.1 （4.3.3） ,Rd c N =217.3/1.8=120.7kN>1.1×58.38kN=64.2kN四、混凝土边缘破坏受剪承载力(4锚栓受剪) ,,,/Rd c Rk c Rc V V V γ= （6.1.18-1）,0,,,,,,,0,c v Rd c Rk c s v h v v re v ec v c v A V V A αψψψψψ= （6.1.18-2）对于开裂混凝土0 1.5,11.35Rk c efV d h αβ= （6.1.19-1） C60,hef=180mm ，1c =270α=0.1()0.51/ef h c （6.1.19-3） β=0.1()0.21/d c （6.1.19-4） α=0.1()0.5180/270=0.082 β=0.1()0.220/270=0.059 0,Rk c V =1.35×0.082 1.520180=78.53kN 0,c v A =4.521c =328050,c v A =（1.51c +2s +2c ）h h=300>1.5×180=270 取h=270 2c =1.51c =405 2s =220 ,c v A =270×(405+220+405)=278100,0,c vc v A A =278100/328050=0.85,s v ψ=0.7+0.3211.5c c (6.1.19) ,s v ψ=1,h v ψ=()0.511.5/c h ,h v ψ=1,v αψ=1,re v ψ=1.2,ec v ψ=1112/3v e c + v e =0 ,Rd c V =78.53×1.2×0.85=80.1kN 非结构构件,Rc V γ=1.5重要性系数 0γ=1.1 （4.3.3） ,Rd c V =80.1/1.5=53.4>1.1×45=49.5kN。

化学锚栓计算：采用四个5.6级斯泰NG-M12×110粘接型（化学）锚栓后锚固，h ef =110mm ，A S =58mm 2，f u =500N/mm 2，f y =300N/mm 2。

荷载大小：N=5.544KNV=2.074KN锚栓钢材受拉破坏承载力标准值：,5850029000Rk s s stk N A f ==⨯=N锚栓钢材破坏受拉承载力分项系数：锚栓钢材破坏时受拉承载力设计值：,,,29000145002.0Rk sRd s RS N N N γ===N ＞hSd N =2216N锚栓钢材受拉承载力满足规范要求！2、混凝土锥体受拉破坏承载力锚固区基材为开裂混凝土。

单根锚栓理想混凝土锥体破坏时的受拉承载力标准值：,,12/120ec N N cr N e s ++⨯0N e =开裂混凝土, 1.0ucr N ψ=单根锚栓受拉，混凝土理想化破坏锥体投影面面积：s 1=100mm ＜,取,180cr Ns mm =s 1=100mm s 2=200mm ＞,180cr N s mm =,取s 2=180mmc 1=150mm ＞,90mm cr N c =，取c 1=90mm ，c 2=90mm 群锚受拉，混凝土破坏锥体投影面面积,c N A ：=100800mm 2混凝土锥体破坏时的受拉承载力分项系数，, 2.15Rc N γ=群锚混凝土锥体受拉破坏时的受拉承载力标准值：单根锚栓理想混凝土锥体破坏时的受拉承载力标准值：=8248.64N群锚混凝土锥体受拉破坏时的受拉承载力标准值：=17138.84N混凝土劈裂破坏受拉承载力标准值：,,, 1.517138.8425708.26Rk sp h sp Rk c N N ψ==⨯=N,,/25708.26/2.1511957.33Rd sp Rk sp Rsp N N γ===N ＞N=5544N混凝土劈裂破坏承载力满足规范要求！4、锚栓钢材受剪破坏承载力锚栓钢材破坏时的受剪承载力标准值：,0.50.55850014500Rk s s stk V A f ==⨯⨯=N荷载偏心对群锚受剪承载力的降低影响系数,ec v ψ：未开裂混凝土及锚固区配筋对受剪承载力的提高系数,ucr v ψ： 单根锚栓受剪，混凝土破坏楔形体在侧面的投影面面积：022,14.5 4.59036450c V A c ==⨯=mm 2群锚受剪，混凝土破坏楔形体在侧面的投影面积：,122(1.5)(1.59020090)250106250c V A c s c h =++=⨯++⨯=mm 2群锚混凝土楔形体破坏时的受剪承载力标准值：=16901.79N混凝土楔形体受剪承载能力分项系数：群锚混凝土楔形体破坏时的受剪承载力设计值：,,,/16901.79/1.89389.88Rd c Rk c Rc V V V γ===混凝土破坏：1.5 1.5 1.5 1.5,,55442074((((0.5469548.819389.88h h Sd Sd Rd s Rd s N V N V +=+=＜1.0 综上所述，后置埋件的承载力满足规范要求！>>As=58f_stk=500N_RKs=As*f_stkf_yk=300N_RdS=N_RKs/gamma_RSNh_ef=110h_ef1=h_ef-30f_cuk=35N_RKc0=(3.0*(h_ef-30)^1.5)*sqrt(f_cuk)S_crN=3*h_ef1C_crN=1.5*h_ef1C_crsp=2*h_ef1C=120psi_sN=0.7+(0.3*c)/C_crNpsi_reN=0.5+h_ef1/200N_RKc=(N_RKc0*A_cN*psi_sN*psi_reN*psi_ecN*psi_ucrN)/A_cN0N_RKsp=psi_hsp*N_RKcgamma_Rsp=2.15N_Rdsp=N_RKsp/gamma_Rspgamma_Rsv=(1.2*f_stk)/f_ykV_Rds=N_RdS/gamma_Rsvc_1=C_crNc_2=C_crNl_f=90d_nom=12V_RKc0=0.45*sqrt(d_nom)*(90/60)^(0.2)*sqrt(f_cuk)*c_1^(1.5)psi_hv=((1.5*c_1)/h)^(1/3)psi_alphav=1.0e_v=225psi_ecv=1/(1+(2*e_v)/(3*c_1))psi_ucrv=1A_cV0=4.5*(c_1^2)A_cV=(1.5*c_1+s_2+c_2)*hV_RKc=(V_RKc0*A_cV*psi_sv*psi_hv*psi_ecv*psi_ucrv)/A_cV0gamma_Rev=1.8V_Rdc=V_RKc/gamma_Revh_ef=110f_cuk=35N_RKc0=1.2700e+04S_crN=240C_crN=120C_crsp=160C=psi_sN= 0.9750 psi_reN= 0.9000 e_N=s_crN=180 psi_ecN=1psi_ucrN=160s_crsp=320s_1=120s_2=120A_cN0= 102400 A_cN= 160000500psi_hsp=1.7286N_RKc0= 1.2700e+04N_RKc= 1.7412e+04 N_RKsp= 3.0099e+04 gamma_Rsp=2.1500psi_ecv=0.4444 psi_ucrv=1A_cV0=64800A_cV=210000V_RKc= 1.2124e+04 gamma_Rev=V_Rdc=6.7353e+03>V_sdh=5.9934e+03（混凝土碶形体受剪破坏承载力）h_ef=110K=2V_RKcp=3.4825e+04>V_sdh=5.9934e+03（混凝土剪撬破坏承载力标准值）gamma_Rcp=1.8000V_Rdcp=。

化学锚栓计算：采用四个级斯泰NG-M12 X 110粘接型（化学）锚栓后锚固，h ef=110mm , A s=58mm2, 2f u=500N/mm ,f y=300N/mm 2。

荷载大小:N= KNV= KNM=X = KN •、锚栓内力分析1、受力最大锚栓的拉力设计值因为 N如5.544 1 030.166 1 06 50=556 N>0n y ；42 2 500故，群锚中受力最大锚栓的拉力设计值：N My !— 2 n y i 5.544 1 03 0.166 1 06504 2 2 502=2216 N2、承受剪力最大锚栓的剪力设计值化学锚栓有效锚固深度：h ef = h ef -30=60 mm锚栓与混凝土基材边缘的距离 c=150 mm v 10 £ =10X 60=600 mm,因此四个锚栓中只有部分锚栓承受剪切荷载。

承受剪力最大锚栓的剪力设计值：V Sd V =2074/2=1037 N2二、锚固承载力计算1、锚栓钢材受拉破坏承载力锚栓钢材受拉破坏承载力标准值：N R " A s f stk 58 500 29000 N锚栓钢材破坏受拉承载力分项系数:锚栓钢材受拉承载力满足规范要求!2、混凝土锥体受拉破坏承载力锚固区基材为开裂混凝土。

单根锚栓理想混凝土锥体破坏时的受拉承载力标准值:h Sd锚栓钢材破坏时受拉承载力设计值:NRd,sN Rk,s29000 RS,N2.01450°N> N Sd =2216 N混凝土锥体破坏情况下，确保每根锚栓受拉承载力标准值的临界间距:混凝土锥体破坏情况下，确保每根锚栓受拉承载力标准值的临界边距:c cr ,N 1.5h ef 1.5 (90 30) 90mm基材混凝土劈裂破坏的临界边距：C cr,sp 2 (90 30) 120mm则，o=150 mm> c cr ,N 90 mm 取 c 1=90 mm 边距c 对受拉承载力降低影响系数:c0.7 0.3 ——ccr ,N900.7 0.3 ——90 =表层混凝土因密集配筋的剥离作用对受拉承载力降低影响系数:荷载偏心对受拉承载力的降低影响系数:开裂混凝土U cr,N1.0单根锚栓受拉，混凝土理想化破坏锥体投影面面积:A 0,NS ；N 180232400mm 2N 03.0(h ef 30)1-\'f cu,kRk,c ec,N12e N /S cr,N1 2 01.0其中，e N 0Scr ,N3hef3 (90 30) 180mms,Nh efre- °5莎0590 30 200S 1=100 mm< ,取 s cr ,N 180mm s 1=!00 mmS 2=200 mm> s cr ,N180mm ,取 S 2=180 mmC 1=150 mm> C cr, N90mm，取 C 1=90 mm, C 2=90 mm群锚受拉，混凝土破坏锥体投影面面积A c , N :(90 100 0.5 180)(90 180 0.5 180)=100800 mm 2混凝土锥体破坏时的受拉承载力分项系数，Rc,N2.15群锚混凝土锥体受拉破坏时的受拉承载力标准值:群锚混凝土锥体受拉破坏时的受拉承载力设计值:混凝土锥体受拉承载力满足规范要求!3、混凝土劈裂破坏承载力基材混凝土劈裂破坏的临界边距:c cr,sp 2h ef2 (90 30) 120mm则，C 1=150 mm>C cr ,s p120mm ，取 C 1=120 mm, C 2=120 mmNRd,CNRk,CRc,N20529.95 2.159548.85> N =5544 NA c,N(C1°・5Scr,N)(C2S 2 °・5Scr,N )NRk,cNRk,c A c,NA 0,Ns,N re,N ec,N ucr ,N8248.64100800 324001.0 0.8 1.0 1.0S cr,sp 2C cr,sp 2 120 240mmS 1=100 mm< s cr,sp240mm,取 S 1=100 mmS 2=200 mm>S cr ,sp 240mm ,取 S 2=200 mmA 0,N s ；,sp 240257600mm 2A c,N(c1s i 0.5s^r ,sp)(c 2s2(120 100 0.5 240) (120 200 0.5 240)2=149600 mm构件厚度h 对劈裂承载力的影响系数:2 2sp此…鶴L ，取h,sp1.5单根锚栓理想混凝土锥体破坏时的受拉承载力标准值:混凝土劈裂破坏受拉承载力设计值:N Rd,sp N Rk,sp / Rsp 25708.26/2.15 11957.330.5S cr, sp )N ：,c 3.0(^30)1.53.0 (90 30)1.5「35群锚混凝土锥体受拉破坏时的受拉承载力标准值:N N 0Rk,cRk,c 0 s,N re,N ec,NAc,N1496008248.641.0 0.8 1.0 1.057600ucr, N混凝土劈裂破坏受拉承载力标准值:N Rk,sph,sp N Rk,c1.5 1713 25708.26cu ,k,v -边距与构件厚度比C i /h 对受剪承载力的提高影响系数:h，v（¥）1/3（兽）1/3 0.814V 1, 取 h ，v 1.0剪力与垂直于构件自由边方向轴线之夹角a 对受剪承载力的影响系数 因为a =0°，因此,v1.0。

化学锚栓计算文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]化学锚栓计算：采用四个级斯泰NG-M12×110粘接型（化学）锚栓后锚固，h ef =110mm ，A S =58mm 2， f u =500N/mm 2，f y =300N/mm 2。

荷载大小： N= KN V= KN M=×= KN ·m一、锚栓内力分析1、受力最大锚栓的拉力设计值因为361221 5.544100.166105042250My N n y ⨯⨯⨯-=-⨯⨯∑=556 N ＞0 故，群锚中受力最大锚栓的拉力设计值：=2216 N2、承受剪力最大锚栓的剪力设计值化学锚栓有效锚固深度：ef h '=ef h -30=60 mm锚栓与混凝土基材边缘的距离c=150 mm ＜10ef h '=10×60=600 mm ，因此四个锚栓中只有部分锚栓承受剪切荷载。

承受剪力最大锚栓的剪力设计值：2hSd VV ==2074/2=1037 N 二、锚固承载力计算1、锚栓钢材受拉破坏承载力 锚栓钢材受拉破坏承载力标准值： ,5850029000Rk s s stk N A f ==⨯=N锚栓钢材破坏受拉承载力分项系数：锚栓钢材破坏时受拉承载力设计值：,,,29000145002.0Rk sRd sRS NN N γ===N ＞h SdN=2216 N锚栓钢材受拉承载力满足规范要求！ 2、混凝土锥体受拉破坏承载力 锚固区基材为开裂混凝土。

单根锚栓理想混凝土锥体破坏时的受拉承载力标准值：= N混凝土锥体破坏情况下，确保每根锚栓受拉承载力标准值的临界间距：混凝土锥体破坏情况下，确保每根锚栓受拉承载力标准值的临界边距： 基材混凝土劈裂破坏的临界边距：则，c 1=150 mm ＞,90cr N c =mm ，取c 1=90 mm 边距c 对受拉承载力降低影响系数：,,900.70.30.70.390s N cr Nc c ψ=+=+⨯=表层混凝土因密集配筋的剥离作用对受拉承载力降低影响系数：,90300.50.5200200efre Nh ψ-=+=+=荷载偏心对受拉承载力的降低影响系数：,,111.012/120ec N N cr Ne s ψ===++⨯其中，0Ne =开裂混凝土, 1.0ucr N ψ=单根锚栓受拉，混凝土理想化破坏锥体投影面面积：s 1=100 mm ＜,取,180cr N smm =s 1=100 mms 2=200 mm ＞,180cr Ns mm =,取s 2=180 mmc 1=150 mm ＞,90mm cr Nc=，取c 1=90 mm ，c 2=90 mm群锚受拉，混凝土破坏锥体投影面面积,c N A ：=100800 mm 2混凝土锥体破坏时的受拉承载力分项系数，, 2.15Rc N γ=群锚混凝土锥体受拉破坏时的受拉承载力标准值：= N群锚混凝土锥体受拉破坏时的受拉承载力设计值：,,,20529.959548.812.15Rk cRd c Rc NN N γ===N ＞N=5544 N 混凝土锥体受拉承载力满足规范要求！ 3、混凝土劈裂破坏承载力 基材混凝土劈裂破坏的临界边距：则，c 1=150 mm ＞,120mm cr sp c =，取c 1=120 mm ，c 2=120 mms 1=100 mm ＜,240cr sp smm =,取s 1=100 mms 2=200 mm ＞,240cr sps mm =,取s 2=200 mm=149600 mm 2构件厚度h 对劈裂承载力的影响系数：2233h,250()()2260spef h h ψ==⨯=＞，取h, 1.5sp ψ= 单根锚栓理想混凝土锥体破坏时的受拉承载力标准值： = N群锚混凝土锥体受拉破坏时的受拉承载力标准值：= N混凝土劈裂破坏受拉承载力标准值：,,, 1.517138.8425708.26Rk sp h sp Rk c N N ψ==⨯=N混凝土劈裂破坏受拉承载力设计值：,,/25708.26/2.1511957.33Rd sp Rk sp Rsp N N γ===N ＞N=5544 N混凝土劈裂破坏承载力满足规范要求！ 4、锚栓钢材受剪破坏承载力锚栓钢材破坏时的受剪承载力标准值：,0.50.55850014500Rk s s stk V A f ==⨯⨯=N锚栓钢材受剪承载力分项系数： 锚栓钢材破坏时的受剪承载力设计值：,,,/14500/27250Rd s Rk s Rs v V V N γ===＞V=2074 N锚栓钢材受剪承载力满足规范要求！5、混凝土楔形体受剪破坏承载力取c 1=c 2=,90cr Nc =mm混凝土楔形体破坏时的受剪承载力标准值：= N边距比c 2/c 1对受剪承载力的降低影响系数：边距与构件厚度比c 1/h 对受剪承载力的提高影响系数：1/31/31, 1.5 1.590()()0.814250h v c h ψ⨯===＜1，取, 1.0h v ψ= 剪力与垂直于构件自由边方向轴线之夹角α对受剪承载力的影响系数,v αψ： 因为α=00，因此, 1.0v αψ=。

化学锚栓拉拔计算书
第 1 页共 1 页中南红星美凯龙观光电梯
化学锚栓强度计算书
一、化学锚栓拉剪计算
采用PKPM 软件进行力学计算，在荷载设计值作用下得支座处受力情况。

由化学锚栓承受由主结构传递的轴力、剪力、和弯矩的共同作用。

化学锚栓所受轴力：N=126.6 KN
化学锚栓所受剪力：V=12.55 KN
化学锚栓所受弯矩：M =2.2KN ·m
M24化学锚栓的设计拉力N t b =59.5KN ，设计剪力N V b =74.3 KN 。

作用于一个化学锚栓的最大拉力：
t N =∑2i y m My +4
N =46.1261
.021.02.22+?? =42.65 KN< N t b =59.5 KN
作用于一个化学锚栓的剪力：
V N =
4V =4
55.12 =3.14 KN< N V b =74.3KN
拉力和剪力共同作用下：
2b v
v 2b t t )N N ()N N (+=22)3.7414.3()5.5965.42(+=0.72≤1 化学锚栓承载能力满足设计要求。

化学锚栓拉拔计算书
第 1 页共 1 页中南红星美凯龙观光电梯
化学锚栓强度计算书
一、化学锚栓拉剪计算
采用PKPM 软件进行力学计算，在荷载设计值作用下得支座处受力情况。

由化学锚栓承受由主结构传递的轴力、剪力、和弯矩的共同作用。

化学锚栓所受轴力：N=126.6 KN
化学锚栓所受剪力：V=12.55 KN
化学锚栓所受弯矩：M =2.2KN ·m
M24化学锚栓的设计拉力N t b =59.5KN ，设计剪力N V b =74.3 KN 。

作用于一个化学锚栓的最大拉力：
t N =∑2i y m My +4
N =46.1261
.021.02.22+?? =42.65 KN< N t b =59.5 KN
作用于一个化学锚栓的剪力：
V N =
4V =4
55.12 =3.14 KN< N V b =74.3KN
拉力和剪力共同作用下：
2b v
v 2b t t )N N ()N N (+=22)3.7414.3()5.5965.42(+=0.72≤1 化学锚栓承载能力满足设计要求。

RE500植筋工法1.化学植筋采用RE500粘着植筋胶,植筋胶的性能指标应符合<<混凝土结构加固设计规范>>GB－50367-2006 中A 级胶标准要求,禁止使用现场混合配置和含乙二胺的粘结剂。

2.必须通过长期性能测试,能满足50年长期使用要求,以国内外权威测试机构(CMA,ETA,ASTM等)提供的报告为准.3.植筋胶应具有抗腐蚀、耐火、抗震动、抗疲劳（疲劳测试不小于2x106次）、抗冲击、抗老化性能，并通过权威机构的认证和测试，满足高温焊接和孔中湿度环境施工的要求。

4.植筋施工前应对植筋胶进行现场抗拔破坏试验,数量不少6根，但施工前应将试验数据报请设计方复核批准。

5.植筋工程质量应进行抗拔承载力的现场检查。

同规格，同型号，基本相同部位的锚栓组成一个检验批，抽取数量按每批锚栓总数的1‰计算，且不少于3根。

非破坏拉拔试验必须大于钢筋屈服强度的90%。

6.参考标准：<<混凝土结构后锚固技术规程>>--JGJ145-2004 J407-2005，<<混凝土结构加固设计规范>> GB－50367-20067. 施工步骤a) 准备：检查被植筋混凝土表面是否完好，钢筋探测核对标记植筋部位。

b) 钻孔：在根据钢筋直径按照技术参数表中资料要求，根据直径对应深度打孔，检查孔径及孔深满足A-1表要求。

c) 清孔：利用压缩空气清孔，用毛刷刷三遍，吹三遍，确保孔壁无尘。

d) 注胶：首先将植筋胶直接放入胶枪中，将搅拌头旋到胶的头部，扣动胶枪直到胶流出为止，前两次打的胶不用。

注胶时，将搅拌头插入孔的底部开始注胶，逐渐向外移动，直至注满孔体积的2/3即可。

注射下一个孔时，按下胶枪后面的舌头，因为自动加压，避免胶继续流出，造成浪费。

更换新的胶时，按下胶枪后面的舌头，拉出拉杆，将胶取出。

e)植筋：将备好的钢筋旋转着缓缓插入孔底，按照固化时间表规定时间进行安装，使得锚固剂均匀地附着在钢筋的表面及缝隙中，待其固化后再进行焊接，绑筋及其他各项工作, 且为保证新旧混凝土粘结紧密, RE500植筋胶计算书1. os Rd,N =3.14*D*L*6.0(RE500设计粘结力)400=3.14*D*L*6.0(RE500设计粘结力) L=400/(3.14*28*6.0) L=758mm 2.直径28植筋(埋深758)剪力设计值v Rs,s Rk,s Rd,γV V ==v Rs,0.5Asfstk =0.5*616*650/1.4=142.8KN3. 锚栓最小有效锚固深度h ef =11d-21d=308mm —588mm(按抗震锚固规范表7.0.3)表7.0.3 锚栓最小有效锚固深度h ef /d直径28植筋,间距>5D, 埋深为758mm 时,拉力设计值400KN, 剪力设计值 142.8KN。

化学锚栓拉拔力值计算混凝土位置M12X160化学锚栓拉拔力为Nmax=3160.8N；锚栓计算：计算说明：层高3600位置石材幕墙后置埋件化学锚栓强度计算计算层间高度3600mm，分格最大宽度1000mm石材幕墙自重1100N/平方米，地震荷载880N/平方米风荷载标准值1000N/平方米埋件受力计算：1、 N1: 埋件处风荷载总值(N):N1wk=Wk×B×Hsjcg×1000=1.000×1.000×3.600×1000=3600.000N连接处风荷载设计值(N) :N1w=1.4×N1wk=1.4×3600.000=5040.000NN1Ek: 连接处地震作用(N):N1Ek=qEAk×B×Hsjcg×1000=0.880×1.000×3.600×1000=3168.000NN1E: 连接处地震作用设计值(N): N1E=1.3×N1Ek=1.3×3168.000=4118.400NN1: 连接处水平总力(N):N1=N1w+0.5×N1E=5040.000+0.5×4118.400=7099.200N2、N2: 埋件处自重总值设计值(N): N2k=1100×B×Hsjcg=1100×1.000×3.600=3960.000NN2: 连接处自重总值设计值(N): N2=1.2×N2k=1.2×3960.000=4752.000N3、M: 弯矩设计值(N·mm):e2: 立柱中心与锚板平面距离:70mm M: 弯矩设计值(N·mm):M=N2×e2=4752×70=332640N·mm4、埋件强度计算螺栓布置示意图如下:d:锚栓直径12mmde:锚栓有效直径为10.36mmd0:锚栓孔直径16mm一个锚栓的抗剪承载力设计值为Nvb= nv×π×d24×fvb (GB50017-2003 7.2.1-1)= 1×π×1224×140=15833.6Nt:锚板厚度，为10mm一个锚栓的承压承载力设计值为Ncb= d×t×fcb (GB50017-20037.2.1-2)= 12×10×305=36600N一个拉力锚栓的承载力设计值为Ntb= π×de24×ftb (GB50017-2003 7.2.1-6) = π×10.3624×140 =11801.5N在轴力和弯矩共同作用下，锚栓群受力形式。
