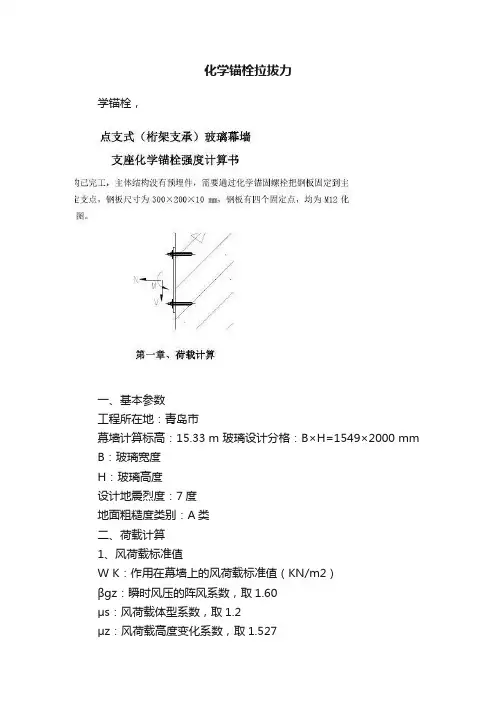

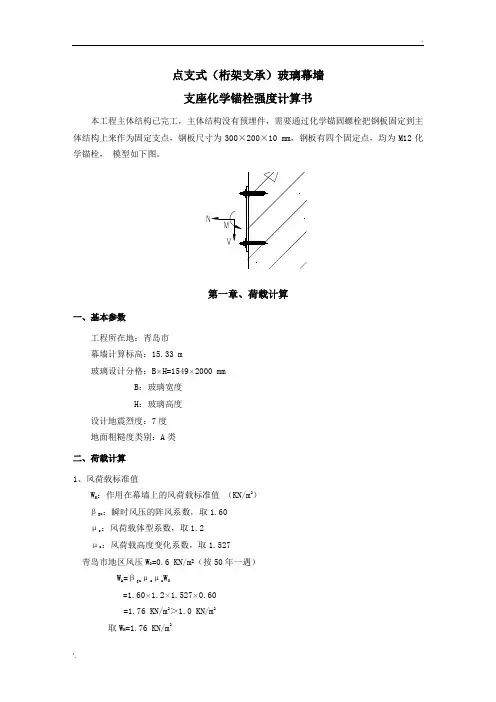

点支式（桁架支承）玻璃幕墙
支座化学锚栓强度计算书
本工程主体结构已完工，主体结构没有预埋件，需要通过化学锚固螺栓把钢板固定到主体结构上来作为固定支点，钢板尺寸为300×200×10 mm，钢板有四个固定点，均为 M12 化学锚栓，模型如下图。
第一章、荷载计算
一、基本参数
工程所在地：青岛市
幕墙计算标高：15.33 m 玻璃设计分格：B×H=1549×2000 mm
B ：玻璃宽度
H ：玻璃高度
设计地震烈度：7度
地面粗糙度类别：A类
二、荷载计算
1、风荷载标准值
W K：作用在幕墙上的风荷载标准值（ KN/m2）βgz：瞬时风压的阵风系数，取 1.60 μs：风荷载体型系数，取 1.2 μz：风荷载高度变化系数，取 1.527
青岛市地区风压 W0=0.6 KN/m（按 50 年一遇）
W k=βgzμsμz W0
=1.60×1.2×1.527×0.60
=1.76 KN/m2>1.0 KN/m2
取 W K=1.76 KN/m2
2、风荷载设计值
W ：风荷载设计值 (KN/m2) r w：风荷载作用效应的分项系数，取 1.4
W=r w × W k =1.4×1.76 =2.46 KN/m2
3、玻璃幕墙构件重量荷载
G AK：玻璃幕墙构件自重标准值，取 0.50 KN/m2
G A ：玻璃幕墙构件自重设计值
G A=1.2× G AK=1.2 × 0.50=0.60 KN/m2
4、地震作用
q EK ：垂直于幕墙平面的分布水平地震作用标准值 (KN/m2) q E：垂直于幕墙平面的分布水平地震作用设计值 (KN/m2) βE：动力放大系数，取 5.0
αmax：水平地震影响系数最大值，取 0.08 G AK：幕墙构件(包括玻璃和接头)的重量标准值，取
0.50 KN/m2
q EK=E max G AK =5.0×0.08×0.50
=0.20KN/m2 q E =γE×q EK
=1.3×0.20
=0.26 KN/m2
5、荷载组合风荷载和地震荷载的水平分布作用标准值
q K=ψW ·q WK+ψE ·q EK
=1.0 × 1.76+0.5 × 0.20
=1.86 KN/m2 风荷载和地震荷载的水平分布作用设计值q=ψ W·γ W· q WK+ ψ
E ·γ E · q EK
=1.0 × 1.4× 1.76+0.5 × 1.3 × 0.20
=2.59 KN/m2
第二章、化学锚栓强度计算
一、部位要素
该处最大计算标高按 15.33 m 计，受到由水平风荷载和地震荷载作用效应的组合荷载设计值为 2.59 KN/m，桁架的分格宽度为1549 mm。
、化学锚栓拉剪计算
采用 SAP2000 软件对桁架进行力学计算，在荷载设计值作用下得出桁架支座处受力情况。由化学锚栓承受由桁架传递的轴力、剪力、和弯矩的共同作用。
化学锚栓所受轴力：N=35.33 KN
化学锚栓所受剪力：V=4.20 KN
化学锚栓所受弯矩：M =0.33 KN·m
M12化学锚栓的设计拉力N t b =17.6 KN，设计剪力N V b =17.2 KN。
作用于一个化学锚栓的最大拉力：
N t= My
t m y i2
0.33 0.22 35.33 =+ 2(0.082 + 0.222) 4
=9.50 KN< N t b =17.6 KN
作用于一个化学锚栓的剪力：
4.2
4
=1.05 KN< N V b
=17.2 KN 拉力和剪力共同作用下：
化学锚栓承载能力满足设计要求。
(197..56)2+(11.70.25)2 =0.541
