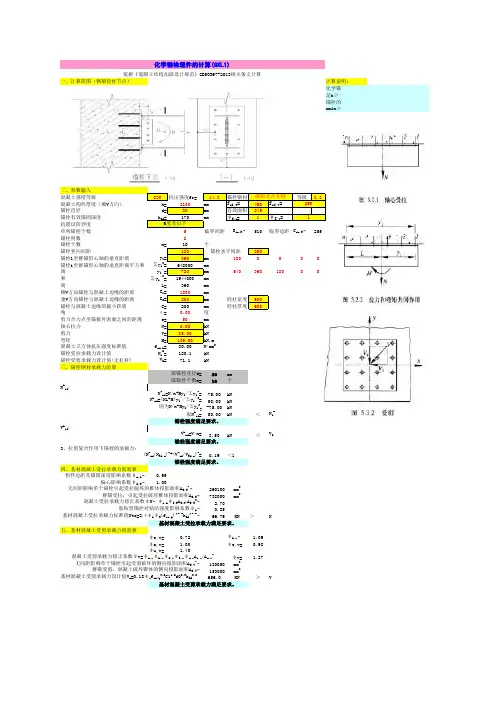

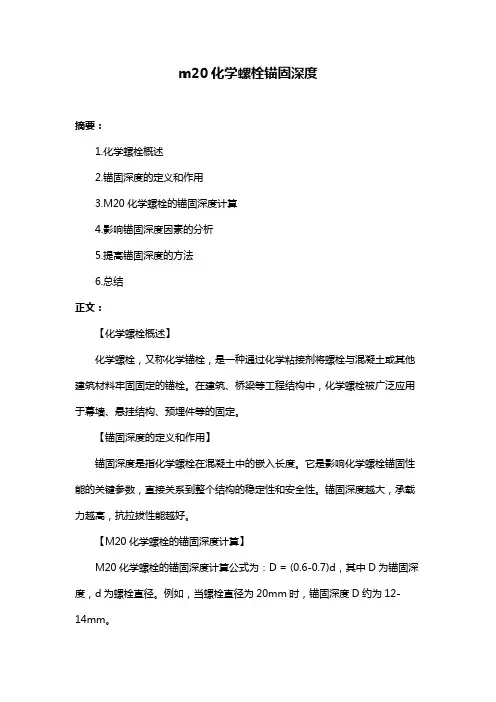

m20化学螺栓锚固深度摘要：1.化学螺栓概述2.锚固深度的定义和作用3.M20化学螺栓的锚固深度计算4.影响锚固深度因素的分析5.提高锚固深度的方法6.总结正文：【化学螺栓概述】化学螺栓，又称化学锚栓，是一种通过化学粘接剂将螺栓与混凝土或其他建筑材料牢固固定的锚栓。
在建筑、桥梁等工程结构中，化学螺栓被广泛应用于幕墙、悬挂结构、预埋件等的固定。
【锚固深度的定义和作用】锚固深度是指化学螺栓在混凝土中的嵌入长度。
它是影响化学螺栓锚固性能的关键参数，直接关系到整个结构的稳定性和安全性。
锚固深度越大，承载力越高，抗拉拔性能越好。
【M20化学螺栓的锚固深度计算】M20化学螺栓的锚固深度计算公式为：D = (0.6-0.7)d，其中D为锚固深度，d为螺栓直径。
例如，当螺栓直径为20mm时，锚固深度D约为12-14mm。
【影响锚固深度因素的分析】1.混凝土强度：混凝土强度越高，锚固深度要求越大。
2.螺栓直径：螺栓直径越大，锚固深度也应相应增加。
3.安装环境：在振动、高温、潮湿等恶劣环境下，需要增加锚固深度以保证螺栓的稳定性。
4.设计要求：根据结构设计要求，合理选择锚固深度。
【提高锚固深度的方法】1.增加化学螺栓的数量：在保证结构稳定的前提下，增加螺栓数量可以提高锚固性能。
2.选用高性能粘接剂：优质粘接剂可以提高锚固深度和抗拉拔性能。
3.优化设计：根据实际工程需求，合理选择螺栓直径、长度和布置方式，以提高锚固深度。
4.加强施工质量控制：严格把控施工工艺，确保锚固深度符合设计要求。
【总结】M20化学螺栓的锚固深度在保证结构稳定和安全的前提下，应根据混凝土强度、螺栓直径、安装环境和设计要求等因素综合考虑。

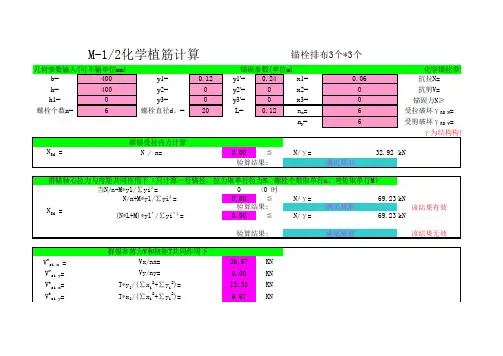

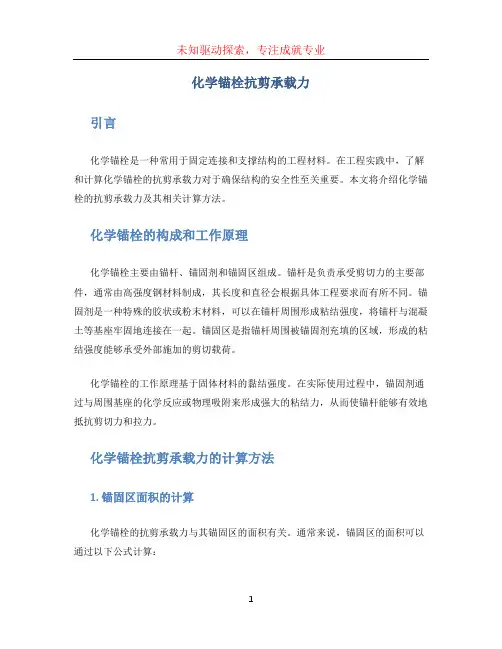

化学锚栓抗剪承载力引言化学锚栓是一种常用于固定连接和支撑结构的工程材料。
在工程实践中，了解和计算化学锚栓的抗剪承载力对于确保结构的安全性至关重要。
本文将介绍化学锚栓的抗剪承载力及其相关计算方法。
化学锚栓的构成和工作原理化学锚栓主要由锚杆、锚固剂和锚固区组成。
锚杆是负责承受剪切力的主要部件，通常由高强度钢材料制成，其长度和直径会根据具体工程要求而有所不同。
锚固剂是一种特殊的胶状或粉末材料，可以在锚杆周围形成粘结强度，将锚杆与混凝土等基座牢固地连接在一起。
锚固区是指锚杆周围被锚固剂充填的区域，形成的粘结强度能够承受外部施加的剪切载荷。
化学锚栓的工作原理基于固体材料的黏结强度。
在实际使用过程中，锚固剂通过与周围基座的化学反应或物理吸附来形成强大的粘结力，从而使锚杆能够有效地抵抗剪切力和拉力。
化学锚栓抗剪承载力的计算方法1. 锚固区面积的计算化学锚栓的抗剪承载力与其锚固区的面积有关。
通常来说，锚固区的面积可以通过以下公式计算：$$A = \\pi \\cdot d \\cdot h$$其中，A是锚固区面积，d是锚杆直径，ℎ是锚固区的长度。
2. 粘结强度的计算化学锚栓的粘结强度是指锚杆与锚固区之间的黏结能力。
粘结强度可以通过试验或经验公式进行计算，常见的计算方法包括下面两种。
试验法计算：可通过进行拉伸试验或剪切试验来测试锚固剂的粘结强度。
试验结果可以用于计算具体情况下的粘结强度。
经验公式计算：另一种常用的方法是根据经验公式来计算粘结强度。
例如，Hilti公司提供了一种常用的经验公式：粘结强度 $f_b = k \\cdot f_ck^{0.5} \\cdot d^{0.5}$，其中k是根据具体锚固剂和基座材料决定的修正系数，f c k是混凝土的抗压强度，d是锚杆的直径。
这种经验公式在实际工程中广泛使用且准确性较好。
3. 抗剪承载力的计算化学锚栓的抗剪承载力可以通过以下公式计算：$$R_j = f_b \\cdot A$$其中，R j是化学锚栓的抗剪承载力，f b是锚固区的粘结强度，A是锚固区的面积。

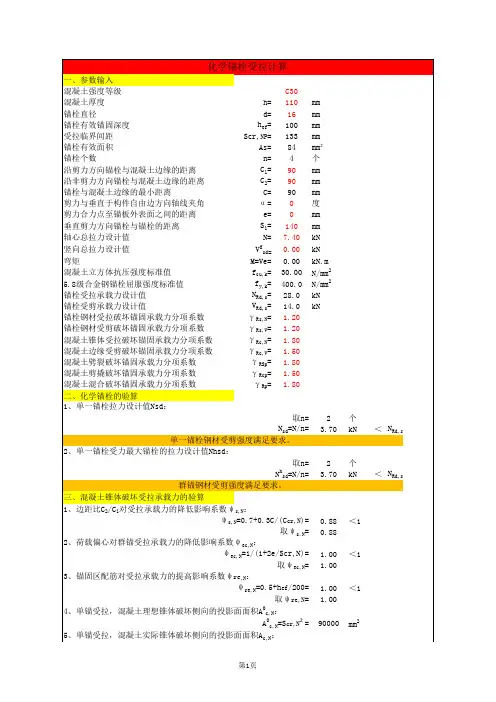

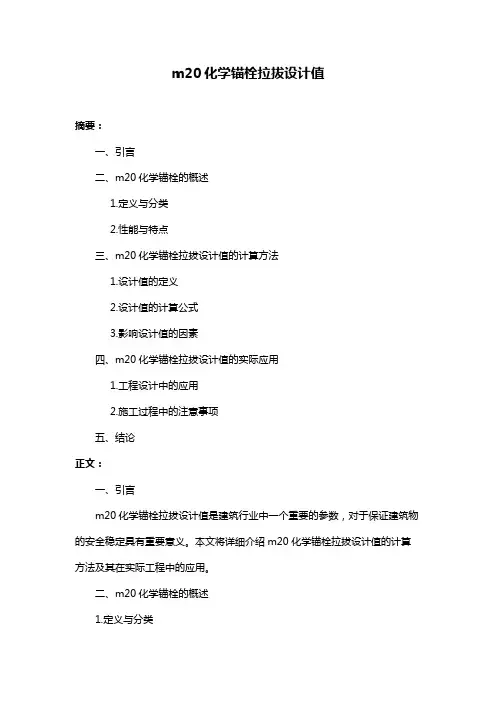

m20化学锚栓拉拔设计值摘要：一、引言二、m20化学锚栓的概述1.定义与分类2.性能与特点三、m20化学锚栓拉拔设计值的计算方法1.设计值的定义2.设计值的计算公式3.影响设计值的因素四、m20化学锚栓拉拔设计值的实际应用1.工程设计中的应用2.施工过程中的注意事项五、结论正文：一、引言m20化学锚栓拉拔设计值是建筑行业中一个重要的参数，对于保证建筑物的安全稳定具有重要意义。
本文将详细介绍m20化学锚栓拉拔设计值的计算方法及其在实际工程中的应用。
二、m20化学锚栓的概述1.定义与分类m20化学锚栓，是一种高强度、高耐腐蚀的锚固件，主要用于混凝土、砖石等建筑结构的锚固。
根据其材质和性能，可分为多种类型。
2.性能与特点m20化学锚栓具有较高的抗拉强度和抗剪强度，良好的耐腐蚀性能，适用于各种环境条件下的锚固需求。
三、m20化学锚栓拉拔设计值的计算方法1.设计值的定义m20化学锚栓拉拔设计值，是指锚栓在规定条件下，能承受的最大拉拔荷载。
2.设计值的计算公式m20化学锚栓拉拔设计值的计算公式为：Fd=π×D^3×E/160其中，Fd为拉拔设计值，D为锚栓直径，E为材料的弹性模量。
3.影响设计值的因素除了锚栓直径和材料弹性模量外，影响m20化学锚栓拉拔设计值的因素还包括锚栓的材质、锚固深度、施工工艺等。
四、m20化学锚栓拉拔设计值的实际应用1.工程设计中的应用在建筑物的结构设计中，需要根据m20化学锚栓拉拔设计值来确定锚栓的规格和数量，以保证建筑物的安全稳定。
2.施工过程中的注意事项在施工过程中，需要注意锚栓的安装质量，如锚固深度、预紧力等，以确保锚栓能充分发挥其性能，保证建筑物的安全稳定。
五、结论m20化学锚栓拉拔设计值是建筑行业中一个重要的参数，对于保证建筑物的安全稳定具有重要意义。

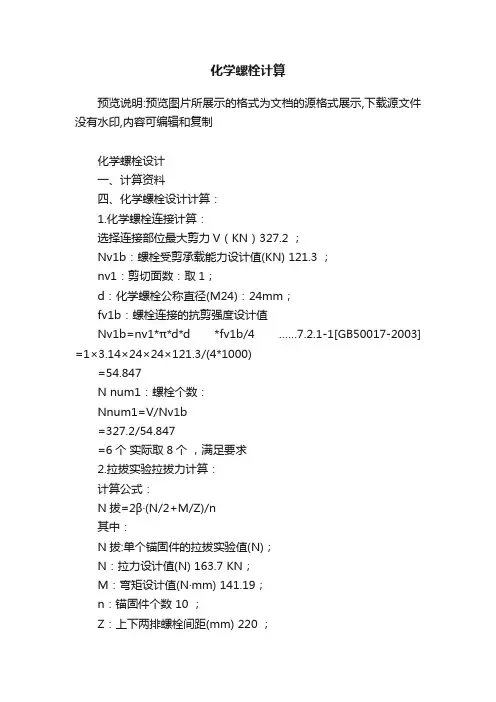

化学螺栓计算
预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制
化学螺栓设计
一、计算资料
四、化学螺栓设计计算：
1.化学螺栓连接计算：
选择连接部位最大剪力V（KN）327.2 ；
Nv1b：螺栓受剪承载能力设计值(KN) 121.3 ；
nv1：剪切面数：取1；
d：化学螺栓公称直径(M24)：24mm；
fv1b：螺栓连接的抗剪强度设计值
Nv1b=nv1*π*d*d *fv1b/4 ……7.2.1-1[GB50017-2003] =1×3.14×24×24×121.3/(4*1000)
=54.847
N num1：螺栓个数：
Nnum1=V/Nv1b
=327.2/54.847
=6个实际取8个，满足要求
2.拉拔实验拉拔力计算：
计算公式：
N拔=2β·(N/2+M/Z)/n
其中：
N拔:单个锚固件的拉拔实验值(N)；
N：拉力设计值(N) 163.7 KN；
M：弯矩设计值(N·mm) 141.19；
n：锚固件个数 10 ；
Z：上下两排螺栓间距(mm) 220 ；
β：承载力调整系数；1.25
N拔=2β·(N/2+M/Z)/n
=2×1.25×(163700/2+141190/220)/10
=82010.444N
在做拉拔实验时，单个锚栓的实验值应不小于N拔。

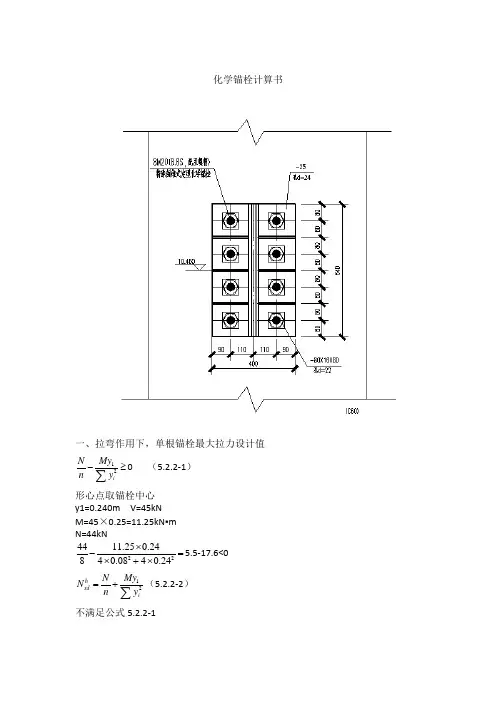

化学锚栓计算书一、拉弯作用下，单根锚栓最大拉力设计值12iMy N n y -≥∑0 （5.2.2-1） 形心点取锚栓中心y1=0.240m V=45kNM=45×0.25=11.25kN ▪m N=44kN224411.250.24840.0840.24⨯-=⨯+⨯ 5.5-17.6<0 12h sd i My N N n y =+∑（5.2.2-2） 不满足公式5.2.2-1()/1/2hsd iNL M y N y +=∑（5.2.2-3） =()()2224424011.251000480248023202160⨯+⨯⨯=⨯+⨯+⨯14.6kN 二、部分锚栓受拉，群锚受拉区总拉力设计值（按6根锚栓受拉，2根锚栓受剪）g sd si N N =∑ （5.2.3-1）//1/h si sd i N N y y = （5.2.3-2）2s N =14.6×320/480=9.73kN 3s N =14.6×160/480=4.86kNg sd N =14.6×2+9.73×2+4.86×2=58.38kN三、混凝土锥体破坏受拉承载力设计值,,Rc,/Rd c Rk c N N N =γ (6.1.3-1)根据表4.3.10 按非结构构件考虑 Rc,N γ=1.8对于开裂混凝土,混凝土标号C60,hef=180mm0 1.5,Rk c ef N = （6.1.3-3） =127.6kN,0,,,,,0,c N Rk c Rk c s N re N ec N c N A N N A ψψψ= （6.1.3-2）0,c N A =2,cr N s （6.1.4）0,c N A =660×660=435600mm 2,c N A =()()11,22,0.50.5cr N cr N C S S C S S ++++ (6.1.5-4)1S =220mm,2S =320mm1C =,cr N C =330, 1.5cr N C hef ==1.5×220=330mm=(330+220+330)(330+320+330)=880×980=862400 mm 2,0,c Nc N A A =1.98,s N ψ=0.7+0.3,cr N C C （6.1.6） ,s N ψ=1 C =,cr N C,re N ψ=0.5+200efh (6.1.7) ,re N ψ=0.5+220/200>1, ,re N ψ=1,ec N ψ=,112/N cr N e s + (6.1.8)N e =53.33mm ,ec N ψ=11253.33/660+⨯=0.86 ,Rk c N =127.6×1.98×0.86=217.3kN重要性系数 0γ=1.1 （4.3.3） ,Rd c N =217.3/1.8=120.7kN>1.1×58.38kN=64.2kN四、混凝土边缘破坏受剪承载力(4锚栓受剪) ,,,/Rd c Rk c Rc V V V γ= （6.1.18-1）,0,,,,,,,0,c v Rd c Rk c s v h v v re v ec v c v A V V A αψψψψψ= （6.1.18-2）对于开裂混凝土0 1.5,11.35Rk c efV d h αβ= （6.1.19-1） C60,hef=180mm ，1c =270α=0.1()0.51/ef h c （6.1.19-3） β=0.1()0.21/d c （6.1.19-4） α=0.1()0.5180/270=0.082 β=0.1()0.220/270=0.059 0,Rk c V =1.35×0.082 1.520180=78.53kN 0,c v A =4.521c =328050,c v A =（1.51c +2s +2c ）h h=300>1.5×180=270 取h=270 2c =1.51c =405 2s =220 ,c v A =270×(405+220+405)=278100,0,c vc v A A =278100/328050=0.85,s v ψ=0.7+0.3211.5c c (6.1.19) ,s v ψ=1,h v ψ=()0.511.5/c h ,h v ψ=1,v αψ=1,re v ψ=1.2,ec v ψ=1112/3v e c + v e =0 ,Rd c V =78.53×1.2×0.85=80.1kN 非结构构件,Rc V γ=1.5重要性系数 0γ=1.1 （4.3.3） ,Rd c V =80.1/1.5=53.4>1.1×45=49.5kN。

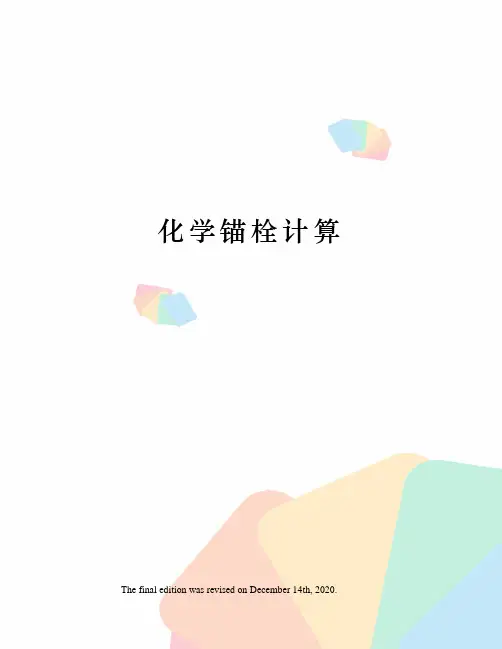

化学锚栓计算 The final edition was revised on December 14th, 2020.化学锚栓计算：采用四个级斯泰NG-M12×110粘接型（化学）锚栓后锚固，h ef =110mm ，A S =58mm 2， f u =500N/mm 2，f y =300N/mm 2。
荷载大小：N= KNV= KNM=×= KN ·m 一、锚栓内力分析1、受力最大锚栓的拉力设计值 因为361221 5.544100.166105042250My N n y ⨯⨯⨯-=-⨯⨯∑=556 N ＞0 故，群锚中受力最大锚栓的拉力设计值：=2216 N2、承受剪力最大锚栓的剪力设计值化学锚栓有效锚固深度：ef h '=ef h -30=60 mm锚栓与混凝土基材边缘的距离c=150 mm ＜10ef h '=10×60=600 mm ，因此四个锚栓中只有部分锚栓承受剪切荷载。
承受剪力最大锚栓的剪力设计值：2h Sd V V ==2074/2=1037 N 二、锚固承载力计算1、锚栓钢材受拉破坏承载力锚栓钢材受拉破坏承载力标准值：,5850029000Rk s s stk N A f ==⨯=N锚栓钢材破坏受拉承载力分项系数：锚栓钢材破坏时受拉承载力设计值：,,,29000145002.0Rk sRd s RS N N N γ===N ＞hSd N =2216 N锚栓钢材受拉承载力满足规范要求！2、混凝土锥体受拉破坏承载力锚固区基材为开裂混凝土。
单根锚栓理想混凝土锥体破坏时的受拉承载力标准值：= N混凝土锥体破坏情况下，确保每根锚栓受拉承载力标准值的临界间距：混凝土锥体破坏情况下，确保每根锚栓受拉承载力标准值的临界边距： 基材混凝土劈裂破坏的临界边距：则，c 1=150 mm ＞,90cr N c =mm ，取c 1=90 mm边距c 对受拉承载力降低影响系数：,,900.70.30.70.390s N cr N cc ψ=+=+⨯= 表层混凝土因密集配筋的剥离作用对受拉承载力降低影响系数： ,90300.50.5200200ef re N h ψ-=+=+=荷载偏心对受拉承载力的降低影响系数： ,,11 1.012/120ec N N cr N e s ψ===++⨯其中，0N e =开裂混凝土, 1.0ucr N ψ=单根锚栓受拉，混凝土理想化破坏锥体投影面面积：s 1=100 mm ＜,取,180cr Ns mm =s 1=100 mm s 2=200 mm ＞,180cr N s mm =,取s 2=180 mmc 1=150 mm ＞,90mm cr N c =，取c 1=90 mm ，c 2=90 mm 群锚受拉，混凝土破坏锥体投影面面积,c N A ：=100800 mm 2混凝土锥体破坏时的受拉承载力分项系数，, 2.15Rc N γ= 群锚混凝土锥体受拉破坏时的受拉承载力标准值：= N群锚混凝土锥体受拉破坏时的受拉承载力设计值：,,,20529.959548.812.15Rk cRd c Rc N N N γ===N ＞N=5544 N 混凝土锥体受拉承载力满足规范要求！3、混凝土劈裂破坏承载力基材混凝土劈裂破坏的临界边距：则，c 1=150 mm ＞,120mm cr spc =，取c 1=120 mm ，c 2=120 mm s 1=100 mm ＜,240cr sps mm =,取s 1=100 mm s 2=200 mm ＞,240cr sps mm =,取s 2=200 mm=149600 mm 2构件厚度h 对劈裂承载力的影响系数： 2233h,250()()2260sp ef h h ψ==⨯=＞，取h, 1.5sp ψ= 单根锚栓理想混凝土锥体破坏时的受拉承载力标准值： = N群锚混凝土锥体受拉破坏时的受拉承载力标准值：= N混凝土劈裂破坏受拉承载力标准值：,,, 1.517138.8425708.26Rk sp h sp Rk c N N ψ==⨯=N混凝土劈裂破坏受拉承载力设计值：,,/25708.26/2.1511957.33Rd sp Rk sp Rsp N N γ===N ＞N=5544 N混凝土劈裂破坏承载力满足规范要求！4、锚栓钢材受剪破坏承载力锚栓钢材破坏时的受剪承载力标准值：,0.50.55850014500Rk s s stk V A f ==⨯⨯=N锚栓钢材受剪承载力分项系数：锚栓钢材破坏时的受剪承载力设计值：,,,/14500/27250Rd s Rk s Rs v V V N γ===＞V=2074 N 锚栓钢材受剪承载力满足规范要求！5、混凝土楔形体受剪破坏承载力取c 1=c 2=,90cr N c =mm混凝土楔形体破坏时的受剪承载力标准值：= N边距比c 2/c 1对受剪承载力的降低影响系数：边距与构件厚度比c 1/h 对受剪承载力的提高影响系数：1/31/31, 1.5 1.590()()0.814250h v c h ψ⨯===＜1，取, 1.0h v ψ= 剪力与垂直于构件自由边方向轴线之夹角α对受剪承载力的影响系数,v αψ： 因为α=00，因此, 1.0v αψ=。

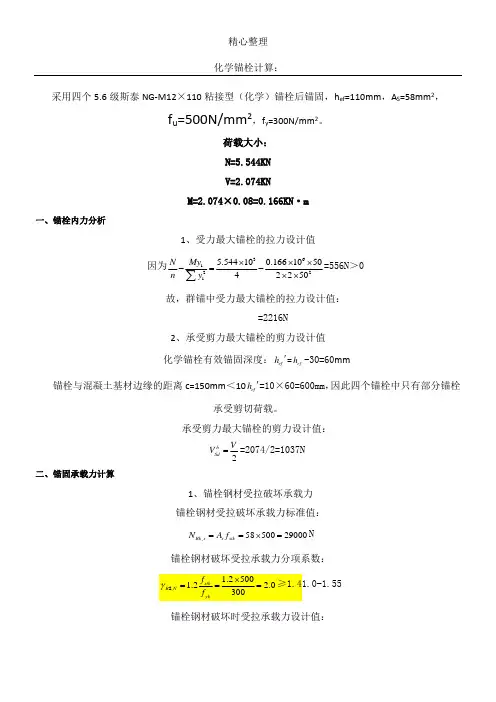

化学锚栓计算：采用四个5.6级斯泰NG-M12×110粘接型（化学）锚栓后锚固，h ef =110mm ，A S =58mm 2，f u =500N/mm 2，f y =300N/mm 2。
荷载大小：N=5.544KNV=2.074KN锚栓钢材受拉破坏承载力标准值：,5850029000Rk s s stk N A f ==⨯=N锚栓钢材破坏受拉承载力分项系数：锚栓钢材破坏时受拉承载力设计值：,,,29000145002.0Rk sRd s RS N N N γ===N ＞hSd N =2216N锚栓钢材受拉承载力满足规范要求！2、混凝土锥体受拉破坏承载力锚固区基材为开裂混凝土。
单根锚栓理想混凝土锥体破坏时的受拉承载力标准值：,,12/120ec N N cr N e s ++⨯0N e =开裂混凝土, 1.0ucr N ψ=单根锚栓受拉，混凝土理想化破坏锥体投影面面积：s 1=100mm ＜,取,180cr Ns mm =s 1=100mm s 2=200mm ＞,180cr N s mm =,取s 2=180mmc 1=150mm ＞,90mm cr N c =，取c 1=90mm ，c 2=90mm 群锚受拉，混凝土破坏锥体投影面面积,c N A ：=100800mm 2混凝土锥体破坏时的受拉承载力分项系数，, 2.15Rc N γ=群锚混凝土锥体受拉破坏时的受拉承载力标准值：单根锚栓理想混凝土锥体破坏时的受拉承载力标准值：=8248.64N群锚混凝土锥体受拉破坏时的受拉承载力标准值：=17138.84N混凝土劈裂破坏受拉承载力标准值：,,, 1.517138.8425708.26Rk sp h sp Rk c N N ψ==⨯=N,,/25708.26/2.1511957.33Rd sp Rk sp Rsp N N γ===N ＞N=5544N混凝土劈裂破坏承载力满足规范要求！4、锚栓钢材受剪破坏承载力锚栓钢材破坏时的受剪承载力标准值：,0.50.55850014500Rk s s stk V A f ==⨯⨯=N荷载偏心对群锚受剪承载力的降低影响系数,ec v ψ：未开裂混凝土及锚固区配筋对受剪承载力的提高系数,ucr v ψ： 单根锚栓受剪，混凝土破坏楔形体在侧面的投影面面积：022,14.5 4.59036450c V A c ==⨯=mm 2群锚受剪，混凝土破坏楔形体在侧面的投影面积：,122(1.5)(1.59020090)250106250c V A c s c h =++=⨯++⨯=mm 2群锚混凝土楔形体破坏时的受剪承载力标准值：=16901.79N混凝土楔形体受剪承载能力分项系数：群锚混凝土楔形体破坏时的受剪承载力设计值：,,,/16901.79/1.89389.88Rd c Rk c Rc V V V γ===混凝土破坏：1.5 1.5 1.5 1.5,,55442074((((0.5469548.819389.88h h Sd Sd Rd s Rd s N V N V +=+=＜1.0 综上所述，后置埋件的承载力满足规范要求！>>As=58f_stk=500N_RKs=As*f_stkf_yk=300N_RdS=N_RKs/gamma_RSNh_ef=110h_ef1=h_ef-30f_cuk=35N_RKc0=(3.0*(h_ef-30)^1.5)*sqrt(f_cuk)S_crN=3*h_ef1C_crN=1.5*h_ef1C_crsp=2*h_ef1C=120psi_sN=0.7+(0.3*c)/C_crNpsi_reN=0.5+h_ef1/200N_RKc=(N_RKc0*A_cN*psi_sN*psi_reN*psi_ecN*psi_ucrN)/A_cN0N_RKsp=psi_hsp*N_RKcgamma_Rsp=2.15N_Rdsp=N_RKsp/gamma_Rspgamma_Rsv=(1.2*f_stk)/f_ykV_Rds=N_RdS/gamma_Rsvc_1=C_crNc_2=C_crNl_f=90d_nom=12V_RKc0=0.45*sqrt(d_nom)*(90/60)^(0.2)*sqrt(f_cuk)*c_1^(1.5)psi_hv=((1.5*c_1)/h)^(1/3)psi_alphav=1.0e_v=225psi_ecv=1/(1+(2*e_v)/(3*c_1))psi_ucrv=1A_cV0=4.5*(c_1^2)A_cV=(1.5*c_1+s_2+c_2)*hV_RKc=(V_RKc0*A_cV*psi_sv*psi_hv*psi_ecv*psi_ucrv)/A_cV0gamma_Rev=1.8V_Rdc=V_RKc/gamma_Revh_ef=110f_cuk=35N_RKc0=1.2700e+04S_crN=240C_crN=120C_crsp=160C=psi_sN= 0.9750 psi_reN= 0.9000 e_N=s_crN=180 psi_ecN=1psi_ucrN=160s_crsp=320s_1=120s_2=120A_cN0= 102400 A_cN= 160000500psi_hsp=1.7286N_RKc0= 1.2700e+04N_RKc= 1.7412e+04 N_RKsp= 3.0099e+04 gamma_Rsp=2.1500psi_ecv=0.4444 psi_ucrv=1A_cV0=64800A_cV=210000V_RKc= 1.2124e+04 gamma_Rev=V_Rdc=6.7353e+03>V_sdh=5.9934e+03（混凝土碶形体受剪破坏承载力）h_ef=110K=2V_RKcp=3.4825e+04>V_sdh=5.9934e+03（混凝土剪撬破坏承载力标准值）gamma_Rcp=1.8000V_Rdcp=。

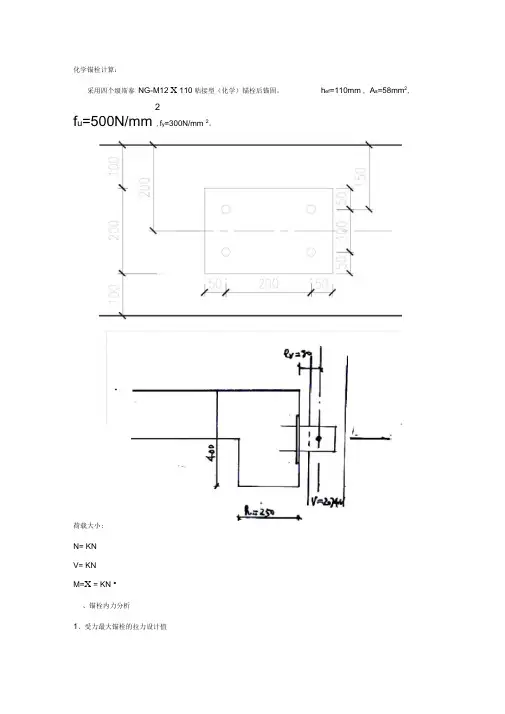

化学锚栓计算：采用四个级斯泰NG-M12 X 110粘接型（化学）锚栓后锚固，h ef=110mm , A s=58mm2, 2f u=500N/mm ,f y=300N/mm 2。
荷载大小:N= KNV= KNM=X = KN •、锚栓内力分析1、受力最大锚栓的拉力设计值因为 N如5.544 1 030.166 1 06 50=556 N>0n y ；42 2 500故，群锚中受力最大锚栓的拉力设计值：N My !— 2 n y i 5.544 1 03 0.166 1 06504 2 2 502=2216 N2、承受剪力最大锚栓的剪力设计值化学锚栓有效锚固深度：h ef = h ef -30=60 mm锚栓与混凝土基材边缘的距离 c=150 mm v 10 £ =10X 60=600 mm,因此四个锚栓中只有部分锚栓承受剪切荷载。
承受剪力最大锚栓的剪力设计值：V Sd V =2074/2=1037 N2二、锚固承载力计算1、锚栓钢材受拉破坏承载力锚栓钢材受拉破坏承载力标准值：N R " A s f stk 58 500 29000 N锚栓钢材破坏受拉承载力分项系数:锚栓钢材受拉承载力满足规范要求!2、混凝土锥体受拉破坏承载力锚固区基材为开裂混凝土。
单根锚栓理想混凝土锥体破坏时的受拉承载力标准值:h Sd锚栓钢材破坏时受拉承载力设计值:NRd,sN Rk,s29000 RS,N2.01450°N> N Sd =2216 N混凝土锥体破坏情况下，确保每根锚栓受拉承载力标准值的临界间距:混凝土锥体破坏情况下，确保每根锚栓受拉承载力标准值的临界边距:c cr ,N 1.5h ef 1.5 (90 30) 90mm基材混凝土劈裂破坏的临界边距：C cr,sp 2 (90 30) 120mm则，o=150 mm> c cr ,N 90 mm 取 c 1=90 mm 边距c 对受拉承载力降低影响系数:c0.7 0.3 ——ccr ,N900.7 0.3 ——90 =表层混凝土因密集配筋的剥离作用对受拉承载力降低影响系数:荷载偏心对受拉承载力的降低影响系数:开裂混凝土U cr,N1.0单根锚栓受拉，混凝土理想化破坏锥体投影面面积:A 0,NS ；N 180232400mm 2N 03.0(h ef 30)1-\'f cu,kRk,c ec,N12e N /S cr,N1 2 01.0其中，e N 0Scr ,N3hef3 (90 30) 180mms,Nh efre- °5莎0590 30 200S 1=100 mm< ,取 s cr ,N 180mm s 1=!00 mmS 2=200 mm> s cr ,N180mm ,取 S 2=180 mmC 1=150 mm> C cr, N90mm，取 C 1=90 mm, C 2=90 mm群锚受拉，混凝土破坏锥体投影面面积A c , N :(90 100 0.5 180)(90 180 0.5 180)=100800 mm 2混凝土锥体破坏时的受拉承载力分项系数，Rc,N2.15群锚混凝土锥体受拉破坏时的受拉承载力标准值:群锚混凝土锥体受拉破坏时的受拉承载力设计值:混凝土锥体受拉承载力满足规范要求!3、混凝土劈裂破坏承载力基材混凝土劈裂破坏的临界边距:c cr,sp 2h ef2 (90 30) 120mm则，C 1=150 mm>C cr ,s p120mm ，取 C 1=120 mm, C 2=120 mmNRd,CNRk,CRc,N20529.95 2.159548.85> N =5544 NA c,N(C1°・5Scr,N)(C2S 2 °・5Scr,N )NRk,cNRk,c A c,NA 0,Ns,N re,N ec,N ucr ,N8248.64100800 324001.0 0.8 1.0 1.0S cr,sp 2C cr,sp 2 120 240mmS 1=100 mm< s cr,sp240mm,取 S 1=100 mmS 2=200 mm>S cr ,sp 240mm ,取 S 2=200 mmA 0,N s ；,sp 240257600mm 2A c,N(c1s i 0.5s^r ,sp)(c 2s2(120 100 0.5 240) (120 200 0.5 240)2=149600 mm构件厚度h 对劈裂承载力的影响系数:2 2sp此…鶴L ，取h,sp1.5单根锚栓理想混凝土锥体破坏时的受拉承载力标准值:混凝土劈裂破坏受拉承载力设计值:N Rd,sp N Rk,sp / Rsp 25708.26/2.15 11957.330.5S cr, sp )N ：,c 3.0(^30)1.53.0 (90 30)1.5「35群锚混凝土锥体受拉破坏时的受拉承载力标准值:N N 0Rk,cRk,c 0 s,N re,N ec,NAc,N1496008248.641.0 0.8 1.0 1.057600ucr, N混凝土劈裂破坏受拉承载力标准值:N Rk,sph,sp N Rk,c1.5 1713 25708.26cu ,k,v -边距与构件厚度比C i /h 对受剪承载力的提高影响系数:h，v（¥）1/3（兽）1/3 0.814V 1, 取 h ，v 1.0剪力与垂直于构件自由边方向轴线之夹角a 对受剪承载力的影响系数 因为a =0°，因此,v1.0。
附录. HILTI化学锚栓-HVU承载力计算（喜利得CC法）1 化学锚栓抗拉性能计算单根锚栓抗拉承载力设计值取下列两者中的最小值：N Rd,c ：混凝土边缘破坏承载力N Rd,s ：钢材破坏承载力1.1 N Rd,c —— 混凝土锥体破坏抗拉承载力设计值计算计算公式：N Rd,c =N Rd,c0×f B,N×f T×f A,N×f R,N公式中：N Rd,c0 —— 混凝土锥体破坏的抗拉承载力设计值，通过标准值N Rk,c0由公式N Rk,c0 /γMc,N,得到，其中分项安全系数γMc,N 取 1.8， N Rd,c0按表L.1.1.1确定。
表L.1.1.1 混凝土锥体破坏的抗拉承载力设计值及标准埋置深度锚栓规格 M8 M10 M12 M16 M20N Rd,c0 (kN) 12.4 16.6 23.8 34.7 62.9h nom (mm)1）80 90 110 125 170注：1）h nom 为标准埋置深度公式中：f B,N ——混凝土强度影响系数，不同标号混凝土系数按表L.1.1.2确定。
表L.1.1.2混凝土强度影响系数混凝土强度等级立方体抗压强度f B,Nf ck,cube(N/mm2)C20 20 0.94C25 25 1.0C30 30 1.05C40 40 1.12C45 45 1.20C50 50 1.25C55 55 1.30C60 60 1.35注：f B,N 也可按公式计算：f B,N =1+(f ck,cube -25 ) / 80限制条件： 20 N/mm2≤f ck,cube ≤ 60 N/mm2公式中：f T ——埋置深度影响系数，可按公式计算：f T = h act / h nom实际埋深限制h act： h nom≤h act≤2.0×h nom公式中：f A,N ——锚栓间距影响系数，按表L.1.1.3确定。
化学锚栓计算文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]化学锚栓计算：采用四个级斯泰NG-M12×110粘接型（化学）锚栓后锚固，h ef =110mm ，A S =58mm 2， f u =500N/mm 2，f y =300N/mm 2。
荷载大小： N= KN V= KN M=×= KN ·m一、锚栓内力分析1、受力最大锚栓的拉力设计值因为361221 5.544100.166105042250My N n y ⨯⨯⨯-=-⨯⨯∑=556 N ＞0 故，群锚中受力最大锚栓的拉力设计值：=2216 N2、承受剪力最大锚栓的剪力设计值化学锚栓有效锚固深度：ef h '=ef h -30=60 mm锚栓与混凝土基材边缘的距离c=150 mm ＜10ef h '=10×60=600 mm ，因此四个锚栓中只有部分锚栓承受剪切荷载。
承受剪力最大锚栓的剪力设计值：2hSd VV ==2074/2=1037 N 二、锚固承载力计算1、锚栓钢材受拉破坏承载力 锚栓钢材受拉破坏承载力标准值： ,5850029000Rk s s stk N A f ==⨯=N锚栓钢材破坏受拉承载力分项系数：锚栓钢材破坏时受拉承载力设计值：,,,29000145002.0Rk sRd sRS NN N γ===N ＞h SdN=2216 N锚栓钢材受拉承载力满足规范要求！ 2、混凝土锥体受拉破坏承载力 锚固区基材为开裂混凝土。
单根锚栓理想混凝土锥体破坏时的受拉承载力标准值：= N混凝土锥体破坏情况下，确保每根锚栓受拉承载力标准值的临界间距：混凝土锥体破坏情况下，确保每根锚栓受拉承载力标准值的临界边距： 基材混凝土劈裂破坏的临界边距：则，c 1=150 mm ＞,90cr N c =mm ，取c 1=90 mm 边距c 对受拉承载力降低影响系数：,,900.70.30.70.390s N cr Nc c ψ=+=+⨯=表层混凝土因密集配筋的剥离作用对受拉承载力降低影响系数：,90300.50.5200200efre Nh ψ-=+=+=荷载偏心对受拉承载力的降低影响系数：,,111.012/120ec N N cr Ne s ψ===++⨯其中，0Ne =开裂混凝土, 1.0ucr N ψ=单根锚栓受拉，混凝土理想化破坏锥体投影面面积：s 1=100 mm ＜,取,180cr N smm =s 1=100 mms 2=200 mm ＞,180cr Ns mm =,取s 2=180 mmc 1=150 mm ＞,90mm cr Nc=，取c 1=90 mm ，c 2=90 mm群锚受拉，混凝土破坏锥体投影面面积,c N A ：=100800 mm 2混凝土锥体破坏时的受拉承载力分项系数，, 2.15Rc N γ=群锚混凝土锥体受拉破坏时的受拉承载力标准值：= N群锚混凝土锥体受拉破坏时的受拉承载力设计值：,,,20529.959548.812.15Rk cRd c Rc NN N γ===N ＞N=5544 N 混凝土锥体受拉承载力满足规范要求！ 3、混凝土劈裂破坏承载力 基材混凝土劈裂破坏的临界边距：则，c 1=150 mm ＞,120mm cr sp c =，取c 1=120 mm ，c 2=120 mms 1=100 mm ＜,240cr sp smm =,取s 1=100 mms 2=200 mm ＞,240cr sps mm =,取s 2=200 mm=149600 mm 2构件厚度h 对劈裂承载力的影响系数：2233h,250()()2260spef h h ψ==⨯=＞，取h, 1.5sp ψ= 单根锚栓理想混凝土锥体破坏时的受拉承载力标准值： = N群锚混凝土锥体受拉破坏时的受拉承载力标准值：= N混凝土劈裂破坏受拉承载力标准值：,,, 1.517138.8425708.26Rk sp h sp Rk c N N ψ==⨯=N混凝土劈裂破坏受拉承载力设计值：,,/25708.26/2.1511957.33Rd sp Rk sp Rsp N N γ===N ＞N=5544 N混凝土劈裂破坏承载力满足规范要求！ 4、锚栓钢材受剪破坏承载力锚栓钢材破坏时的受剪承载力标准值：,0.50.55850014500Rk s s stk V A f ==⨯⨯=N锚栓钢材受剪承载力分项系数： 锚栓钢材破坏时的受剪承载力设计值：,,,/14500/27250Rd s Rk s Rs v V V N γ===＞V=2074 N锚栓钢材受剪承载力满足规范要求！5、混凝土楔形体受剪破坏承载力取c 1=c 2=,90cr Nc =mm混凝土楔形体破坏时的受剪承载力标准值：= N边距比c 2/c 1对受剪承载力的降低影响系数：边距与构件厚度比c 1/h 对受剪承载力的提高影响系数：1/31/31, 1.5 1.590()()0.814250h v c h ψ⨯===＜1，取, 1.0h v ψ= 剪力与垂直于构件自由边方向轴线之夹角α对受剪承载力的影响系数,v αψ： 因为α=00，因此, 1.0v αψ=。
化学锚栓m8设计拉拔值1. 引言化学锚栓是一种常用于建筑和工程领域的连接件，用于固定和支撑结构。
在设计化学锚栓时，拉拔值是一个重要的参数，它表示了化学锚栓在受力时能够承受的最大拉力。
本文将详细介绍化学锚栓m8设计拉拔值的相关内容。
2. 化学锚栓m8的基本知识2.1 化学锚栓的定义化学锚栓是一种通过化学反应来实现固定作用的连接件。
它由两部分组成，包括螺纹杆和注浆剂。
螺纹杆将被插入预先钻好的孔中，然后通过注浆剂与孔壁产生黏结效果，从而实现了固定作用。
2.2 化学锚栓m8的尺寸标准化学锚栓m8是指螺纹杆直径为8毫米的化学锚栓。
其尺寸标准参照国际标准ISO898-1进行设计和制造。
2.3 拉拔值的定义拉拔值是指化学锚栓在受力时能够承受的最大拉力。
它是设计化学锚栓时需要考虑的重要参数之一。
拉拔值的计算通常基于材料的强度和几何形状等因素。
3. 化学锚栓m8设计拉拔值的计算方法化学锚栓m8设计拉拔值的计算方法可以分为两种情况：单个锚栓和多个锚栓。
3.1 单个锚栓的拉拔值计算方法单个锚栓的拉拔值计算方法如下：1.确定化学锚栓材料的抗拉强度，记为Ft。
2.确定化学锚栓截面面积，记为A。
3.计算单个锚栓的拉拔值，公式为：P = Ft * A。
3.2 多个锚栓的拉拔值计算方法多个锚栓的拉拔值计算方法如下：1.确定化学锚栓材料的抗拉强度，记为Ft。
2.确定化学锚栓截面面积，记为A。
3.确定化学锚栓数量，记为n。
4.计算多个锚栓的总拉拔值，公式为：P = Ft * A * n。
4. 化学锚栓m8设计拉拔值的影响因素化学锚栓m8设计拉拔值的大小受到多个因素的影响，包括材料强度、几何形状、孔壁质量等。
4.1 材料强度化学锚栓材料的抗拉强度是确定其拉拔值的重要因素之一。
材料强度越高，化学锚栓的拉拔值也越大。
4.2 几何形状化学锚栓的几何形状也会对其拉拔值产生影响。
例如，螺纹杆直径越大，截面积越大，拉拔值也会随之增加。
4.3 孔壁质量孔壁质量是指预先钻好孔洞的墙体或基础材料的质量。
