HILTI化学锚栓-HVU承载力计算(喜利得CC法)

HILTI化学锚栓-HVU承载力计算（喜利得CC法）附录. HILTI化学锚栓-HVU承载力计算（喜利得CC法）1 化学锚栓抗拉性能计算单根锚栓抗拉承载力设计值取下列两者中的最小值：N Rd,c ：混凝土边缘破坏承载力N Rd,s ：钢材破坏承载力1.1 N Rd,c ——混凝土锥体破坏抗拉承载力设计值计算计算公式：N Rd,c =N Rd,c0×f B,N×f T×f A,N×f R,N公式中：N Rd,c0 ——混凝土锥体破坏的抗拉承载力设计值，通过标准值N Rk,c0由公式N Rk,c0 /γMc,N,得到，其中分项安全系数γMc,N 取 1.8， N Rd,c0按表L.1.1.1确定。

表L.1.1.1 混凝土锥体破坏的抗拉承载力设计值及标准埋置深度锚栓规格 M8 M10 M12 M16 M20N Rd,c0 (kN) 12.4 16.6 23.8 34.7 62.9h nom (mm)1）80 90 110 125 170注：1）h nom 为标准埋置深度公式中：f B,N ——混凝土强度影响系数，不同标号混凝土系数按表L.1.1.2确定。

表L.1.1.2混凝土强度影响系数混凝土强度等级立方体抗压强度f B,Nf ck,cube(N/mm2)C20 20 0.94C25 25 1.0C30 30 1.05C40 40 1.12C45 45 1.20C50 50 1.25C55 55 1.30C60 60 1.35注：f B,N 也可按公式计算：f B,N =1+(f ck,cube -25 ) / 80限制条件：20 N/mm2≤f ck,cube ≤ 60 N/mm2公式中：f T ——埋置深度影响系数，可按公式计算：f T = h act / h nom实际埋深限制h act：h nom≤h act≤2.0×h nom公式中：f A,N ——锚栓间距影响系数，按表L.1.1.3确定。

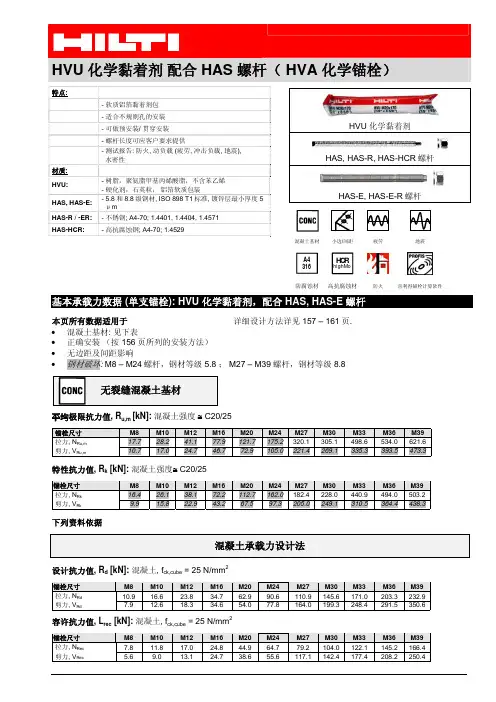

【doc】喜利得化学锚栓参数喜利得HVA化学锚栓在高负载、振动负载下的可靠固定基材1. 混凝土2. 天然硬质石材材质1. 聚胺酯丙烯酸脂 + 石英砂应用1. 震动负载下，小间距、小边距的重型设备安装或结构固定2. 包含HVU粘着药剂包与HAS螺杆或HIS-N内螺纹套管特点固化时间快，提升施工效率 1.2. 杰出的长期性能，抗震性能及耐火性能3. 对混凝土基材不产生挤压应力，适用于小间距、小边距的重型安装新一代塑料药剂包，特殊倒钩外形，方便不规则孔洞及垂直头顶的安装 4.5. 安全环保，可用于饮用水设备的安装化学反应时间:基材温度(?) 静置时间(Tgel) 固化时间(Tcure)-5-0? 60分钟 5小时0-10? 30分钟 1小时10-20? 20分钟 30分钟20?以上 8分钟 20分钟喜利得HVA化学锚栓型号:螺杆尺寸孔径(mm) 孔深(mm) 最大固定物厚度(mm) 锚栓长度(mm) 扭紧力矩(Nm) 材质镀锌品名材质品名 M8 10 80 14 110 10 HVA M8x80/14* HVA-RM8x80/14* M10 12 90 21 130 20 HVA M10x90/21 HVA-R M10x90/21 M12 14 110 28 160 40 HVA M12x110/28 HVA-R M12x110/28M16 18 125 38 190 HVA M16x125/38 HVA-R M16x125/38M20 24 170 48 240 HVA M20x170/48 HVA-R M20x170/48 M24 28 210 54 290 200 HVA M24x210/54 HVA-R M24x210/54 M27 30 240 60 340 270 HVAM27x240/60* HVA-R M27x240/60* M30 35 270 70 380 300 HVA M30x270/70* HVA-R M30x270/70* M33 37 300 80 420 330 HVA M33x300/80* HVA-R M33x300/80*M39 42 360 100 510 390 HVA M39x360/100* HVA-R M39x360/100* 喜利得HVA化学锚栓抗拉、抗剪力参数:拉/ 剪力设计值Rd(kN): 混凝土强度fck,cube = 25 N/mm2HVU化学粘着药剂包，配合 HAS/HAS-E 螺杆:锚栓尺寸 M8 M10 M12 M16 M20 M24 M27 M30 M33 M36 M39 拉力,Npd 10.9 16.6 23.8 34.7 62.9 90.6 110.9 145.6 171.0 203.3 232.9 剪力,Vpd 7.9 12.6 18.3 34.6 54.0 77.8 164.0 199.3 248.4 291.5 350.6M8-M24螺杆，钢材等级5.8，M27-M39螺杆，钢材等级8.8HVU化学粘着药剂包，配合 HAS/HAS-E-R/HAS-HCR 螺杆:锚栓尺寸 M8 M10 M12 M16 M20 M24 M27 M30 M33 M36 M39 拉力,Npd 12.3 16.6 23.8 34.7 62.9 90.6 89.0 108.1 134.8 158.2 190.2 剪力,Vpd 8.8 14.1 20.5 38.8 60.6 87.2 64.1 77.9 97.1 113.9 137.0M8-M24螺杆，钢材等级A4-70，M27-M39螺杆，钢材等级A4时，fck变化范围为700N/mm2植500N/mm2。

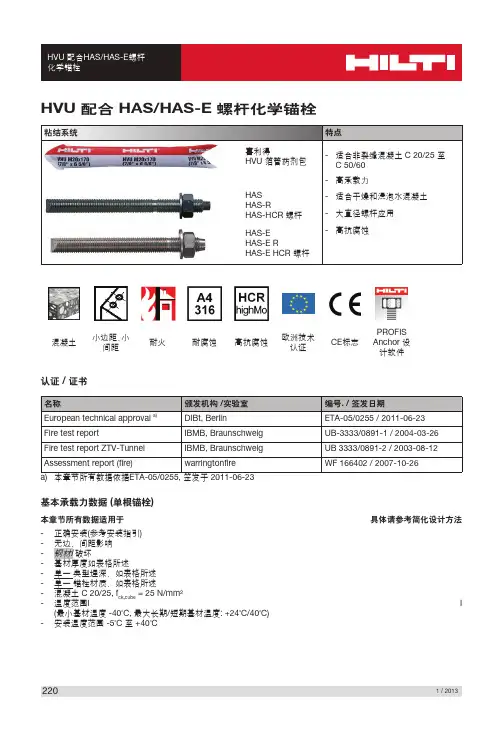

HVU 配合HAS/HAS-E螺杆化学锚栓HVU 配合 HAS/HAS-E螺杆化学锚栓混凝土小边距、小间距耐火耐腐蚀高抗腐蚀欧洲技术认证CE标志PROFISAnchor 设计软件认证 /证书基本承载力数据 (单根锚栓)本章节所有数据适用于具体请参考简化设计方法- 正确安装(参考安装指引)- 无边、间距影响- 钢材l破坏- 基材厚度如表格所述- 单一典型埋深，如表格所述- 单一锚栓材质，如表格所述- 混凝土 C 20/25, fck,cube= 25 N/mm²- 温度范围l I (最小基材温度 -40ºC, 最大长期/短期基材温度: +24ºC/40ºC)- 安装温度范围 -5ºC 至 +40ºCHVU 配合HAS/HAS-E螺杆化学锚栓基本承载力数据的埋置深度a)和基材厚度.承载力极限平均值, 承载力特征值, 承载力设计值, 承载力推荐值.承载力极限平均值: 混凝土 C 20/25 – f = 25 N/mm², HAS螺杆承载力特征值: 混凝土 C 20/25 – f = 25 N/mm², HAS螺杆承载力设计值: 混凝土 C 20/25 – f = 25 N/mm², HAS螺杆承载力推荐值a): 混凝土 C 20/25 – f = 25 N/mm², HAS螺杆γ = 1,4工作温度范围喜利得 HVU 化学锚栓可用于以下温度范围。

基材温度的上升可导致粘结承载力的下降。

HVU 配合HAS/HAS-E螺杆化学锚栓最大短期基材温度基材的短期升温是短暂性的升温过程，如昼夜循环等。

最大长期基材温度基材的长期升温十应用阶段中的重要恒温过程。

材质HAS机械性能HVU 配合HAS/HAS-E螺杆化学锚栓锚栓几何尺寸安装安装工具安装指引干燥和浸泡水混凝土, 冲击式钻孔具体安装指引请参考产品包装内容钻石钻孔下锚栓技术数据请询喜利得技术顾问HVU 配合HAS/HAS-E 螺杆化学锚栓安装细节150200270300的工况，设计承载力必须折减。

152以下数据为单支II 级钢筋在指定基材中的设计抗拉力值，未考虑边距、间距、不同基材强度、载重方向、基材温度及其它因素的影响。

完整的设计技术细节，请参阅植筋技术手册(FTM B2.11)及EXBAR 植筋设计软件，或请联系喜利得技术工程师。

以上手册及软件请洽喜利得技术服务部免费索取。

HIT-RE 500 锚固胶粘剂拉力设计值 R d (kN ): 混凝土强度标准值 f ck,cube = 30 N/mm 2，II 级带肋钢筋强度标准值 f yk = 335 N/mm 2HIT-HY 150 MAX 锚固胶粘剂拉力设计值 R d (kN ): 混凝土强度标准值 f ck,cube = 30 N/mm 2，II 级带肋钢筋强度标准值 f yk = 335 N/mm2HIT-HY 150 锚固胶粘剂拉力设计值 R d (kN ): 混凝土强度标准值 f ck,cube = 30 N/mm 2，II 级带肋钢筋强度标准值 f yk = 335 N/mm 2153以下数据为单支II 级钢筋在指定基材中的设计抗拉力值，未考虑边距、间距、不同基材强度、载重方向、基材温度及其它因素的影响。

完整的设计技术细节，请参阅植筋技术手册(FTM B2.11)及EXBAR 植筋设计软件，或请联系喜利得技术工程师。

以上手册及软件请洽喜利得技术服务部免费索取。

HIT-RE 500 锚固胶粘剂拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 30 N/mm 2，埋深同HVA HIT-HY 150 锚固胶粘剂拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2，埋深同HVA HVA 定型化学锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2HDA 重型自切底锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2M8-M24螺杆，钢材等级5.8；M27-M39螺杆，钢材等级8.8uk M8-M24螺杆，钢材等级A4-70；M27-M39螺杆，钢材等级A4时，f uk 变化范围为700N/mm 至 500N/mm154HDA重型自切底锚栓拉 / 剪力设计值 R d(kN): 混凝土强度 f ck,cube = 25 N/mm2 HSL-3重型锚栓拉 / 剪力设计值 R d(kN): 混凝土强度 f ck,cube = 25 N/mm22HSC安全锚栓拉 / 剪力设计值 R d(kN): 混凝土强度 f ck,cube = 25 N/mm2155HSC 安全锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2HST 螺栓式锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2HSA 螺栓式锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2156HSA 螺栓式锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2HUS-H 切底自攻锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2HLC 套筒式锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 20 N/mm 2HKD 敲击式锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2HKV 敲击式锚栓拉 / 剪力推荐值 L rec (kN ): 混凝土强度 f ck,cube = 25 N/mm 2157HUD 万用锚栓拉 / 剪力设计值 R d (kN ): HPS-1 敲击式锚栓拉 / 剪力设计值 R d (kN ):1)1)158HRD-U 框架锚栓拉 / 剪力设计值 R d (kN ):HLD 隔间墙锚栓拉力设计值 R d (kN )空心砖锚栓拉 / 剪力设计值 R d (kN ):DBZ 楔入式锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度f cc ≥15 N/mm 2。

喜利得(HILTI)HV A化学锚栓栽植工艺摘要：本文以太钢天管不锈钢二期冷线工程为列，详细的叙述HILTI化学螺栓的栽植工艺及注意事项。

并对该种化学螺栓的施工工艺进行全面细致的论述。

关键词：化学螺栓；药剂；栽植工艺；喜利得；连续退火机组Abstract: with the taiyuan second phase of stainless steel tube day cold line project for columns, this article detailed description of HILTI chemical bolts planting technology and matters needing attention, followed by thorough and careful discussion on these chemical bolts of construction technologyKey Words: chemical bolts; elixir; planting technology; the hilti; continuous annealing line一、概述太钢天管不锈钢二期冷线工程是国内在建的最为先进的不锈钢钢板退火生产线之一，这条连续退火酸洗线是由德国森德威公司总包设计，其中脱脂段和酸洗段由奥地利安德里斯公司分包设计，退火炉由比利时DREVER公司分包设计。

连续退火机组由以下几段组成：入口段、脱脂段、退火炉段、酸洗段、平整机段、出口段。

其中包括出入口活套地辊，出、入口段设备，炉区、酸洗段工艺钢结构及各种酸罐都采用喜利得的化学螺栓进行固定，在本工程中使用德国的HV A化学锚栓，药剂为HIT-RE 500锚固粘结剂安装设备和结构构件代替传统灌浆方法的地脚螺栓。

HV A系列的化学锚栓用于混凝土结构植筋加固，特别是重要的悬挑构件，承重动力作用的结构构件，如梁柱、机械设备。

152以下数据为单支II 级钢筋在指定基材中的设计抗拉力值，未考虑边距、间距、不同基材强度、载重方向、基材温度及其它因素的影响。

完整的设计技术细节，请参阅植筋技术手册(FTM B2.11)及EXBAR 植筋设计软件，或请联系喜利得技术工程师。

以上手册及软件请洽喜利得技术服务部免费索取。

HIT-RE 500 锚固胶粘剂拉力设计值 R d (kN ): 混凝土强度标准值 f ck,cube = 30 N/mm 2，II 级带肋钢筋强度标准值 f yk = 335 N/mm 2HIT-HY 150 MAX 锚固胶粘剂拉力设计值 R d (kN ): 混凝土强度标准值 f ck,cube = 30 N/mm 2，II 级带肋钢筋强度标准值 f yk = 335 N/mm2HIT-HY 150 锚固胶粘剂拉力设计值 R d (kN ): 混凝土强度标准值 f ck,cube = 30 N/mm 2，II 级带肋钢筋强度标准值 f yk = 335 N/mm 2153以下数据为单支II 级钢筋在指定基材中的设计抗拉力值，未考虑边距、间距、不同基材强度、载重方向、基材温度及其它因素的影响。

完整的设计技术细节，请参阅植筋技术手册(FTM B2.11)及EXBAR 植筋设计软件，或请联系喜利得技术工程师。

以上手册及软件请洽喜利得技术服务部免费索取。

HIT-RE 500 锚固胶粘剂拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 30 N/mm 2，埋深同HVA HIT-HY 150 锚固胶粘剂拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2，埋深同HVA HVA 定型化学锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2HDA 重型自切底锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2M8-M24螺杆，钢材等级5.8；M27-M39螺杆，钢材等级8.8uk M8-M24螺杆，钢材等级A4-70；M27-M39螺杆，钢材等级A4时，f uk 变化范围为700N/mm 至 500N/mm154HDA重型自切底锚栓拉 / 剪力设计值 R d(kN): 混凝土强度 f ck,cube = 25 N/mm2 HSL-3重型锚栓拉 / 剪力设计值 R d(kN): 混凝土强度 f ck,cube = 25 N/mm22HSC安全锚栓拉 / 剪力设计值 R d(kN): 混凝土强度 f ck,cube = 25 N/mm2155HSC 安全锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2HST 螺栓式锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2HSA 螺栓式锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2156HSA 螺栓式锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2HUS-H 切底自攻锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2HLC 套筒式锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 20 N/mm 2HKD 敲击式锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2HKV 敲击式锚栓拉 / 剪力推荐值 L rec (kN ): 混凝土强度 f ck,cube = 25 N/mm 2157HUD 万用锚栓拉 / 剪力设计值 R d (kN ): HPS-1 敲击式锚栓拉 / 剪力设计值 R d (kN ):1)1)158HRD-U 框架锚栓拉 / 剪力设计值 R d (kN ):HLD 隔间墙锚栓拉力设计值 R d (kN )空心砖锚栓拉 / 剪力设计值 R d (kN ):DBZ 楔入式锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度f cc ≥15 N/mm 2。

HVU-HAS系列化学胶锚螺栓施工工法马美娜（北京建工集团四建公司）1特点 (1)2适用范围 (1)3工艺原理 (1)4施工要点 (2)5材料和机具 (3)6劳动组织 (4)7安全措施 (4)8质量要求 (5)9成品保护 (5)10应注意的问题 (6)1特点胶锚螺栓连接，适用于重载及各种震动负载作用的节点，与传统的加固方法相比有粘结剂硬化快、锚固可靠、施工期短、操作简便，不增大构件尺寸和荷载，可节约大量钢材，降低工程造价，施工安全，不污染环境等优点，同时粘结剂本身的抗剪、抗拉、抗压强度等均大于砼的抗剪、抗压、抗拉强度，对砼不产生挤压力。

特别是HVU-HAS系列化学胶锚螺栓，粘结剂塑料箔材包装，方便运输和使用，钻孔小，破坏基材少，尤其适用于旧楼改造。

2适用范围本工法适用于高层建筑或普通建筑钢构件与混凝土、钢筋混凝土结构或构件在垂直面或水平面上的固定连接，尤其是旧钢筋混凝土结构上扩建钢结构的新、旧连接结点的处理。

3工艺原理在原有钢筋混凝土结构构件上钻孔，将袋装化学料剂置入孔内，冲击钻上安装带有通长螺纹的锚栓，快速旋转进入孔内，将化学配料充分搅拌，产生胶液，固化后，胶体与孔壁、锚栓固结成一体，安装上连接钢板，拧紧螺栓上的螺母，使新增钢结构与原钢筋砼结构在常温下形成一个良好的整体，共同承受拉力、剪力和弯距。

其连接节点构造见图1、图2。

图1补强混凝土柱与钢柱的连接图2钢梁与混凝土柱的连接4施工要点工艺流程：砼结构、构件勘测→砼表面处理→弹出打孔中心线→探测钢筋位置→校核、重新确定孔位→钻孔→孔内清洁、干燥→胶锚螺栓操作→固化→拉拔检测→安装钢板、焊钢牛腿→拧紧螺栓、点焊→转入下道工序。

(1)对原钢筋砼结构及砼构件进行勘测，测定出锚拴表面的轴线、标高等偏差数值，制定调整方案，按调整方案对要锚拴的砼表面进行剔凿或修补。

(2)按调整方案在砼表面弹出控制线，以控制线为基准，弹出锚栓定位中心线。

(3)为避免因钻孔将原结构内钢筋打断，在锚栓定位点处用钢筋探测仪对混凝土构件内有无钢筋进行探测，如没有钢筋，此点作为钻孔点，如有钢筋，结合原结构配筋图，判定钢筋的性质，遇主筋必须避让，再使用钢筋探测仪在孔位四周找出钢筋间的合适间隙，重新定位。
