《Y-△降压启动控制线路》教案之五兆芳芳创作范华维3、罕有的降压启动办法有哪几种?【新课引入】降压启动的寄义:是指利用启动设备将电压适当下降后,夹道电动机的定子绕组上进行启动,待电动机启动运转后,再使其电压恢复到额外电压正常运转.Y-△降压启动的寄义:是指电动机启动时,把定子绕组接成Y 形,以下降启动电压,限制启动电流.经几秒,当电动机启动后,再把定子绕组接成△形,使电动机全压运行.四、新课讲解(共70分钟)(10分钟)(10分钟)(30分钟)(20分钟)一、理论知识【任务一】电动机定子绕组Y、△接法如何实现?电动机定子绕组Y、△接法接线盒内部接线图【任务二】电动机定子绕组Y、△接法时,其绕组上的电压和电流有什么区别?电动机启动时接成Y形,加在每相定子绕组上的启动电压只有△接法的13,启动电流为△接法的13,启动转矩也只有△接法的13.所以这种降压启动办法,只适用于轻载或空载下启动.结论:但凡在正常运行时定子绕组作△形连接的异步电动机,均可采取这种降压启动办法.【任务三】时间继电器自动控制Y-△降压启动控制线路(重点)示范:电动机在△、Y接法时接线盒内的接线和出线阐发电路原理,总结线路优点示范:时间继电器的结构整定与时间调整(重点)示范:利用示教板讲解KM、KM Y与KM△在主电路中的连接办法(重点)自检部分可在学生接线完成后,集中讲解并作示范(难点)示范:利用示教板演示自检进程(按钮启动、自锁、联锁)按下SB1时间继电器自动控制的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成.接触器KM 做引入电源用,接触器KM Y 和KM △辨别作Y 形降压启动用和△运行用,时间继电器KT 用作控制Y 形降压启动时间和完成Y-△自动切换.SB1是启动按钮,SB2是停止按钮,FU1作主电路的短路庇护,FU2作控制电路的短路庇护,KH 作过载庇护.线路的任务原理如下: 降压启动:先合上电源开关QF.停止时,按下SB2便可.该线路中,接触器KM Y 得电以后,通过KM Y 的帮助常开触头使接触器KM 得电动作,这样KM Y 的主触头是在无负载的条件下进行闭合KM Y 线圈得电 KM Y 常开触头闭合KM 线圈得电KM 自锁触头闭合自锁KM 主触头闭合KM Y 主触头闭合 电动机M 接成Y 形降压启动KM Y 联锁触头分断对KM △ 联锁KT 线圈得当M 转速上升到一定值时,KT 延时结束 KT 常闭触头分断KM Y 线圈失电KM Y 常开触头分断KM Y 主触头分断,解除Y 形连KM Y 联锁触头闭合KM △线圈得电KM △联锁触头分断KM △主触头闭合对KM Y 联KT 线圈失电KT 常闭触头瞬时闭合 电动机M 接成△全压运行。

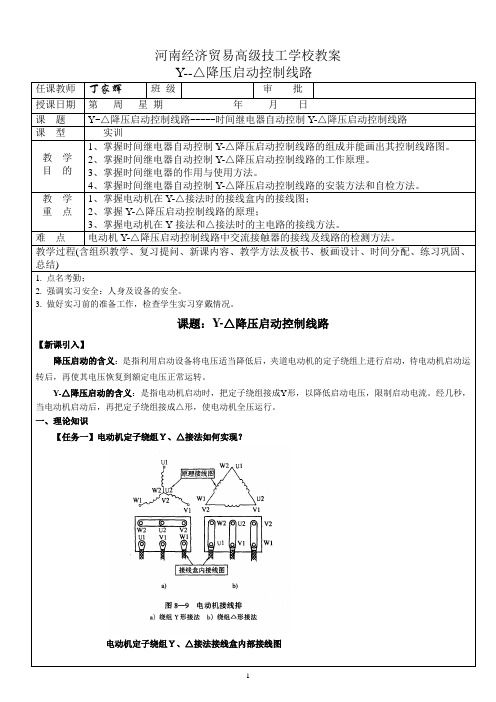

河南经济贸易高级技工学校教案任课教师丁家辉班级审批授课日期第周星期年月日课题Y-△降压启动控制线路-----时间继电器自动控制Y-△降压启动控制线路课型实训教学目的1、掌握时间继电器自动控制Y-△降压启动控制线路的组成并能画出其控制线路图。
2、掌握时间继电器自动控制Y-△降压启动控制线路的工作原理。
3、掌握时间继电器的作用与使用方法。
4、掌握时间继电器自动控制Y-△降压启动控制线路的安装方法和自检方法。
教学重点1、掌握电动机在Y-△接法时的接线盒内的接线图;2、掌握Y-△降压启动控制线路的原理;3、掌握电动机在Y接法和△接法时的主电路的接线方法。
难点电动机Y-△降压启动控制线路中交流接触器的接线及线路的检测方法。
教学过程(含组织教学、复习提问、新课内容、教学方法及板书、板画设计、时间分配、练习巩固、总结)1. 点名考勤;2. 强调实习安全:人身及设备的安全。
3. 做好实习前的准备工作,检查学生实习穿戴情况。
课题:Y-△降压启动控制线路【新课引入】降压启动的含义:是指利用启动设备将电压适当降低后,夹道电动机的定子绕组上进行启动,待电动机启动运转后,再使其电压恢复到额定电压正常运转。
Y-△降压启动的含义:是指电动机启动时,把定子绕组接成Y形,以降低启动电压,限制启动电流。
经几秒,当电动机启动后,再把定子绕组接成△形,使电动机全压运行。
一、理论知识【任务一】电动机定子绕组Y、△接法如何实现?电动机定子绕组Y、△接法接线盒内部接线图KM Y线圈得电KM Y常开触头闭合KM线圈得电KM自锁触头闭合自锁KM主触头闭合KM Y主触头闭合电动机M接成Y形降压启动KM Y联锁触头分断对KM△联锁KT线圈得电当M转速上升到一定值时,KT延时结束KT常闭触头分断KM Y线圈失电KM Y常开触头分断KM Y主触头分断,解除Y形连接KM Y联锁触头闭合KM△线圈得电【任务二】电动机定子绕组Y、△接法时,其绕组上的电压和电流有什么区别?电动机启动时接成Y形,加在每相定子绕组上的启动电压只有△接法的13,启动电流为△接法的13,启动转矩也只有△接法的13。

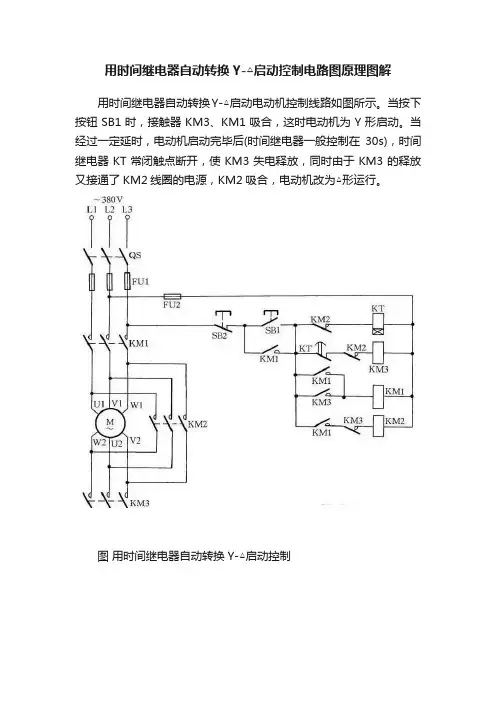

采用时间继电器的Y-△降压起动控制电路原理图解
按下SB2后,接触器KM1得电并自锁,同时KT、KM3也得电,KM1.KM3主触点同时闭合,电机以星形接法起动。
当电机转速接近正常转速时,到达通电延时型时间继电器KT的整定时间,其延时动断触点断开,KM3线圈断电,延时动合触点闭合,KM2线圈得电,同时KT线圈也失电。
这时,KM1.KM2主触点处于闭合状态,电动机绕组转换为三角形连接,电机全压运行。
图中把KM2.KM3的动断触点串联到对方线圈电路中,构成“互锁”电路,避免KM2与KM3同时闭合,引起电源短路。
在电机Y—Δ起动过程中,绕组的自动切换由时间继电器KT延时动作来控制。
这种控制方式称为按时间原则控制,它在机床自动控制中得到广泛应用。
KT延时的长短应根据起动过程所需时间来整定。
时间继电器控制自动Y-Δ降压启动线路一.电路原理图
二.原理分析
1、启动过程:
合上电源开关QS→按下启动按钮SB1 →接触器KM1和KM2线圈通电→其常开主触头闭合,同时常开辅助触头闭合形成自锁→电动机三相绕组在Y形接法下降压启动;与此同时,时间继电器KT线圈通电计时→经过一段时间延时后,时间继电器KT常闭触点打开,常开触点闭合→接触器KM2线圈失电,其常闭辅助触点复位,而接触器KM3得电吸合并自锁→电动机三相绕组在Δ形接法下全压运行。
2、停止过程:
按下停止按钮SB2 →接触器KM1和KM3线圈失电→其常开主触头断开→电动机停止转动。
三.时间继电器端子简介:
2、7端:电子线圈接线端;
1、4或5、8:延时断开的常闭触点接线端;
1、3或6、8:延时闭合的常开触点接线端;。

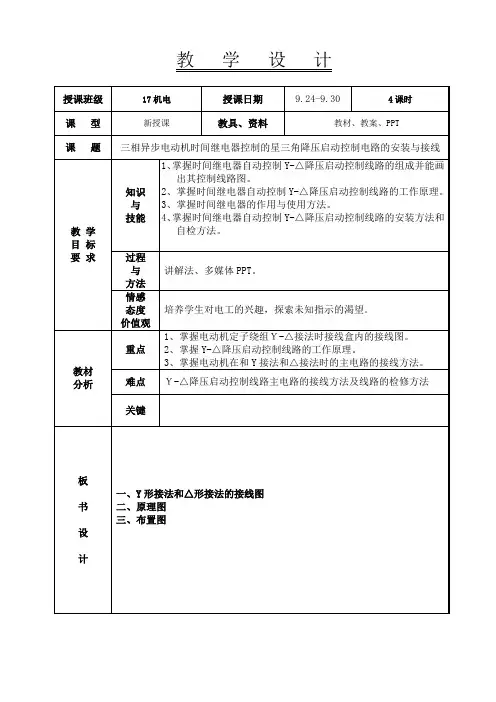

教学设计教学过程教学环节教师讲授、指导(主导)内容学生学习、操作(主体)活动时间分配一、二、组织教学 (师生问候)新授知识新课引入Y-△降压启动是指电动机启动时,把定子绕组接成Y形,以降低启动电压,限制启动电流。
当电动机启动后,经几秒,再把定子绕组接成△形,使电动机全压运行。
凡是在正常运行时定子绕组作△形连接的异步电动机,均采用这种降压启动方法。
电动机启动时接成Y形,加在每相定子绕组上的启动电压只有△接法的31,启动电流为△接法的1/3,启动转矩也只有△接法的1/3。
所以这种降压启动方法,只使用于轻载或空载下启动。
四、讲授新课五、(一)、相关理论知识电动机定子绕组Y、△接法接线盒内部接线图(图一所示)图一电动机接线排a)绕组Y接法b)绕组△接法(二)、时间继电器自动控制Y-△降压启动控制线路1、原理图(图二所示)师生问好三、图二2、分析个元器件的作用QS:用来接通电源 KM1:电动机的引入电源FU1:主电路短路保护 KM2:△形全压运行时的接触器FU2: 控制电路短路保护 KM3:Y形降压启动时的接触器FR: 过载保护 SB1:停止按钮 SB2: 启动按钮KT:用作控制Y形降压启动时间和完成Y-△自动切换。
3、原理分析先合上总电源开关QS按下SB2KM3线圈得电KT线圈得电KM3常开触头闭合KM3主触头闭合KM3联锁触头分断对KM2的联锁KM线圈得电KM1主触头闭合KM1自锁触头闭合自锁当M转速上升到一定值时,KT延时结束KT常闭触头分断2112电动机M接成Y形降压启动3、电动机在△、Y接法时接线盒内的接线和出线;2、时间继电器的结构整定与时间调整。
3、示教板讲解KM1、KM2与KM3在主电路中的接线方法。
4、以示教板演示自检过程。
5、示教板演示操作:观察电动机在Y和△接法时接触器的吸合情况布置作业。
《Y-△降压启动控制线路》教案
范华维
(10分钟)(30分钟)电动机定子绕组Y、△接法接线盒内部接线图
【任务二】电动机定子绕组Y、△接法时,其绕组上
的电压和电流有什么区别
电动机启动时接成Y形,加在每相定子绕组上的
启动电压只有△接法的1
3
,启动电流为△接法的1
3
,
启动转矩也只有△接法的1
3。
所以这种降压启动方法,
只适用于轻载或空载下启动。
结论:凡是在正常运行时定子绕组作△形连接的
异步电动机,均可采用这种降压启动方法。
【任务三】时间继电器自动控制Y-△降压启动控制线
法时接
线盒内
的接线
和出线
分析电
路原理,
总结线
路优点
路
时间继电器自动控制的Y-△降压启动线路原理图
该线路由三个接触器、一个热继电器、一个时间
继电器和两个按钮组成。
接触器KM做引入电源用,接
触器KM Y和KM△分别作Y形降压启动用和△运行用,时
间继电器KT用作控制Y形降压启动时间和完成Y-△自
动切换。
SB1是启动按钮,SB2是停止按钮,FU1作主
电路的短路保护,FU2作控制电路的短路保护,KH作
过载保护。
线路的工作原理如下:
降压启动:先合上电源开关QF。
示范:时
间继电。
时间继电器自动控制Y-△降压起动控制线路
在按钮、接触器控制Y-△降压起动控制线路中,操作者必须在电动机起动结束后,按下全压运行按钮,才可进行工作。
若忘记按下全压运行按钮而进行工作,将会烧毁电动机。
解决的办法利用时间继电器进行自动控制。
1、电路原理图
2、电路组成
本电路由电源隔离开关 QS;熔断器 FU1、FU2;交流接触器 KM、KMY、KM△;热继电器 FR;时间继电器 KT;启动按钮 SB2;停机按钮 SB1 及电动机 M 组成。
3、技术要求
电动机启动时,电动机定子绕组接成 Y 形,降压启动,启动完成电动机定子绕组接成△形,电动机全压运行。
4、工作原理
(1)合上 QS,电源引入。
(2)电动机 Y 形接法降压启动
(3)电动机△ 形接法全压运行
(4)停止
按下 SB1 电动机停止运行。
(5)停止使用时,断开电源开关 QS。

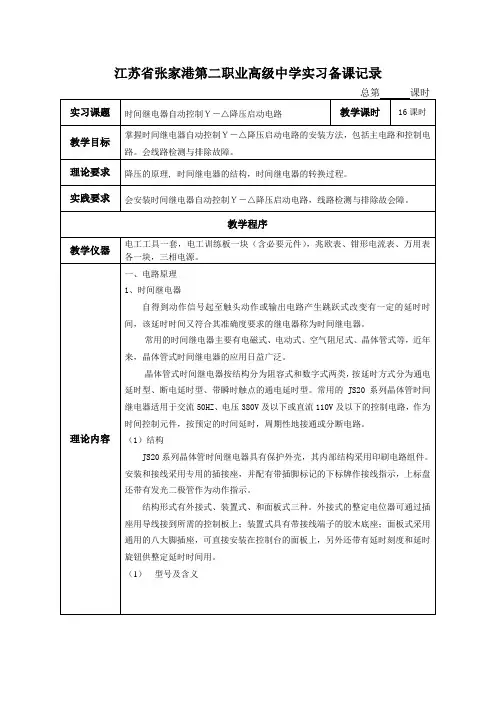

江苏省张家港第二职业高级中学实习备课记录总第课时实习课题时间继电器自动控制Y-△降压启动电路教学课时16课时教学目标掌握时间继电器自动控制Y-△降压启动电路的安装方法,包括主电路和控制电路。
会线路检测与排除故障。
理论要求降压的原理, 时间继电器的结构,时间继电器的转换过程。
实践要求会安装时间继电器自动控制Y-△降压启动电路,线路检测与排除故会障。
教学程序教学仪器电工工具一套,电工训练板一块(含必要元件),兆欧表、钳形电流表、万用表各一块,三相电源。
理论内容一、电路原理1、时间继电器自得到动作信号起至触头动作或输出电路产生跳跃式改变有一定的延时时间,该延时时间又符合其准确度要求的继电器称为时间继电器。
常用的时间继电器主要有电磁式、电动式、空气阻尼式、晶体管式等,近年来,晶体管式时间继电器的应用日益广泛。
晶体管式时间继电器按结构分为阻容式和数字式两类,按延时方式分为通电延时型、断电延时型、带瞬时触点的通电延时型。
常用的JS20系列晶体管时间继电器适用于交流50HZ、电压380V及以下或直流110V及以下的控制电路,作为时间控制元件,按预定的时间延时,周期性地接通或分断电路。
(1)结构JS20系列晶体管时间继电器具有保护外壳,其内部结构采用印刷电路组件。
安装和接线采用专用的插接座,并配有带插脚标记的下标牌作接线指示,上标盘还带有发光二极管作为动作指示。
结构形式有外接式、装置式、和面板式三种。
外接式的整定电位器可通过插座用导线接到12 所需的控制板上;装置式具有带接线端子的胶木底座;面板式采用通用的八大脚插座,可直接安装在控制台的面板上,另外还带有延时刻度和延时旋钮供整定延时时间用。
(1)型号及含义J S 20—--- --- /--- ---继电器辅助规格代号时间0—装置式设计序号1—面板式基本规格代号:以数字2—外接式表示延时时间上限值3—装置式带瞬动触点派生代号:D—断电延时4—面板式带瞬动触点无字母—通电延时5—外接式带瞬动触点辅助规格代号:0—无波段开关1—带波段开关(3)电路符号操作内容一、安装要求参见上一课题。
时间继电器自动控制三相异步电动机Y-△降压启动线路安装 实训课教案
一、 接线原理图:
二、 元件安装位置图:
KM △ FU1 KM Y
KM KH FU2
QF
KT
SB1
SB2
XT
三、工作过程:
线路的工作过程如下:
1、降压启动:先合上电源开关QF。
2、停止时,按下SB2即可。
四、注意事项:
1、电动机的接线端与接线排上出线端的连接。
接线时,要保证电动机△形接法的正确性,即接触器KM△主触头闭合时,应保证定子绕组的U1与W
2、V1与U2、W1与V2相连接。
2、KM、KM Y、KM△主触头的接线:注意要分清进线端和出线端。
如接触器KM Y的进线必须从三相定子绕组的末端引入,若误将其首端引入,则在KM Y吸合时,会产生三相电源短路事故。
3、控制线路中KM和KM Y触头的选择和KT触头、线圈之间的接线要正确。
4、用Y-△降压启动控制的电动机,必须有6个出线端且定子绕组在△接法时的额定电压等于电源线电压。
5、通电校验前,要再检查一下熔体规格及时间继电器、热继电器的各整定值是否符合要求。
6、通电校验时,必须有指导教师在现场监护,学生应根据电路的控制要求独立进行校验,若出现故障也应自行排除。
7、安装训练应在规定定额时间内完成,同时要做到安全操作和文明生产。
五、评分标准:
六、问题反馈及处理措施:
在控制回路接线中,
(注:素材和资料部分来自网络,供参考。
请预览后才下载,期待你的好评与关注!)。
2009年全国技工教育和职业培训组别:B组优秀教研成果评选活动参评教案专业分类:电工电子课程名称:电工工艺学时间继电器自动控制Y—Δ减压起动9-2 三相笼形异步电动机的减压起动控制《电工工艺学》课本P399时间继电器自动控制Y—Δ减压起动班级:课题:三相笼形异步电动机的减压起动控制课前准备:一块已接好主电路导线和控制电路导线的Y—Δ减压起动线路板。
1教学目的:星形——三角形(Y—Δ)减压起动控制线路的接线方法、控制原理,应用场合。
2教学重点:星形——三角形(Y—Δ)减压起动控制线路的接线方法、控制原理和应用。
3教学难点:星形——三角形(Y—Δ)减压起动控制线路的控制原理的理解,特别是对KT触头通电延时的理解,有关U、I、T、P的计算。
4教学方法:实物对照讲授法5教学课时:2节6教学过程:一、教学回顾(5分钟)前面讲的接触器控制Y—Δ减压起动,指出它的不足——手动转换,引出时间继电器自动控制Y—Δ减压起动的必要性——自动转换,时间继电器的选择。
电子式时间继电器和机械式时间继电器的优缺点介绍。
二、原理图分析(35分钟)停车时:按下SB1 学生自行分析(作为课后作业)三、星形起动和三角形起动的电压U、电流I和转矩T分析(30分钟)因为起动时,定子绕组接成星形,所以其相电压只有三角形联接时相电流的3,U YΦ=UΔΦ/3因此,相电流也只有三角形联结时的3,即:I YL=I YΦ=IΔΦ3=33ΔL故有:I YL= 13IΔL也就是说:电动机启动时,定子绕组接成Y形起动时的线电流是接成Δ直接起动时线电流的13。
这种减压起动的起动转矩,也减小到直接起动时的13,因为异步电动机的转矩与定子绕组所加电压的平方成正比,故有:221313Y STSTSTSTY Y KUT KUTKU TT∅∅⎛⎫⎛⎫⎪⎪=== ⎪ ⎪⎝⎭⎝⎭=即所以,Y —Δ减压起动方法只能适用于轻载或空载的起动,且只能用于运行时绕组是Δ接法的电动机。
