电动机降压起动控制线路

三相电动机星三角降压启动控制电路图解————————————————————————————————作者：————————————————————————————————日期：三相电动机星三角降压启动控制电路图解文章目录▪接触器控制星三角降压启动▪时间继电器自动星三角降压启动星三角（星形-三角形）降压启动是指电动机启动时，把定子绕组接成星形，以降低启动电压，限制启动电流；等电动机启动后，再把定子绕组改接成三角形，使电动机全压运行。

凡事在正常运行时定子绕组作三角形连接的异步电动机，均可采用这种星三角降压启动方式。

接触器控制星三角降压启动如右图所示是用按钮和接触器控制的星三角降压启动的控制电路。

该线路使用了三个接触器、一个热继电器和三个按钮。

接触器KM作引入电源用，接触器KMy和KM△分别作星形启动用和三角形运行用，SB1是启动按钮，SB2是星~三角转换按钮，SB3是停止按钮，熔断器FU1作为主电路的短路保护，熔断器FU2作为控制电路的短路保护，FR作过载保护。

电路的工作原理如下：先合上电源开关SQ：电动机星形（Y）连接降压启动：按下SB1→接触器KM和KMy线圈通电→KM自锁触头闭合自锁、KMy互锁触头分断对KM△的互锁、KM主触头闭合、KMy主触头闭合→电动机M接成星形（Y）降压启动。

电动机三角形（△）连接全压运行：当电动机转速上升到接近额定值时，按下SB2→SB2动合触头闭合、SB2动断触头先分断→接触器KMy线圈断电→KMy互锁触头恢复闭合、KMy主触头分断→KM△线圈通电→KM△互锁触头分断对KMy互锁、KM△自锁触头闭合自锁、KM△主触头闭合→电动机M接成三角形全压运行。

停止时按下SB3按钮即可。

时间继电器自动星三角降压启动下图所示为时间继电器自动控制星三角降压启动电路图。

该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。

时间继电器KT作控制星形降压启动时间和完成星三角自动切换用，其他电器的作用和上个线路中相同。

《△降压启动限制线路》教案少倍？2、干脆启动可能会造成哪些问题？怎样解决？3,常见的降压启动方法有哪几种？【新课引入】降压启动的含义：是指利用启动设备将电压适当降低后，夹道电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压复原到额定电压正常运转。

△降压启动的含义：是指电动机启动时，把定子绕组接成丫形，以降低启动电压，限制启动电流。

经几秒，当电动机启动后，再把定子绕组接成△形，使电动机全压运行。

四、新课讲一、理论学问（5分钟）授（共70分钟）（10【任务一】电动机定子绕组Y、△接法如何实现?电动机定子绕组Y、△接法接线盒内部接线图【任务二】电动机定子绕组丫、△接法时，其绕组上的电（■点）示范：电动机在△、Y接法时接线盒内的接线和出线图8T电动机接妓播∙）Yb）曜Si△形授法压和电流有什么区分？电动机启动时接成Y 形,加在每相定子绕组上的启动电压只有△接法的金，启动电流为△接法的g,启动转矩也只有△接法的;。

所以这种降压启动方法，只适用于轻栽或空载下启动。

结论：凡是在正常运行时定子绕组作△形连接的异步电动机，均可采纳这种降压启动方法。

分析电路原理，总结线路优点时间继电器自动限制的△降压扇动线路原理图该线路由三个接触器、•个热继电器、•个时间继电器和两个按钮组成。

接触器做引入电源用，接触器和，.分别作Y 形降压启动用和△运行用，时间继电器用作限制Y 形降乐启动时间和完成△自幼切换。

1是启动按钮，2是停止按钮，1作主电路的短路爱护，2作限制电路的短路爱护，作(105m)(30【任务三】时间继电器自动限制△降压启动限制线路过载爱护。

划一K1线路的工作原理如下： 降压启动：先合上电源开关。

自桢触头巧合自银主烛关闭合>∙线圈和电一f 、上触头闭合-三→电动机M 按成Y 形降乐总动→Y 联钺帆头分幅对A 联缺M 的一找速―时.如气束»常体般头分断一→Y 常开触头分断——►Y 畿屈失电―一Y 主触头分断.解除Y 形连谖1.AY 联锁期头闭合一►A 线圈和电→Λ或钺舷头分断—I_►对联锁—>浅Iel 失电一►常用触头发时闭合→A 主旭央闭合 ------------------ ►电动机M 接成△全压运行停止时，按下2即可。

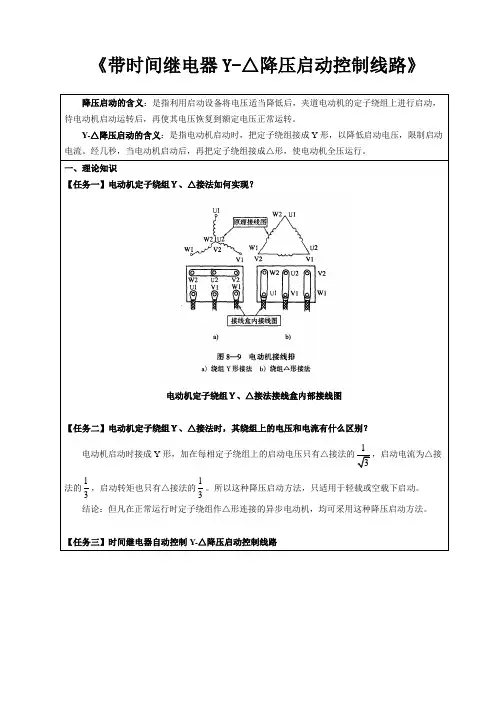

《带时间继电器Y-△降压启动控制线路》降压启动的含义：是指利用启动设备将电压适当降低后，夹道电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压恢复到额定电压正常运转。

Y-△降压启动的含义：是指电动机启动时，把定子绕组接成Y形，以降低启动电压，限制启动电流。

经几秒，当电动机启动后，再把定子绕组接成△形，使电动机全压运行。

一、理论知识【任务一】电动机定子绕组Ｙ、△接法如何实现？电动机定子绕组Ｙ、△接法接线盒内部接线图【任务二】电动机定子绕组Ｙ、△接法时，其绕组上的电压和电流有什么区别？电动机启动时接成Y形，加在每相定子绕组上的启动电压只有△接法的13，启动电流为△接法的13，启动转矩也只有△接法的13。

所以这种降压启动方法，只适用于轻载或空载下启动。

结论：但凡在正常运行时定子绕组作△形连接的异步电动机，均可采用这种降压启动方法。

【任务三】时间继电器自动控制Y-△降压启动控制线路时间继电器自动控制的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。

接触器KM 做引入电源用，接触器KM Y 和KM △分别作Y 形降压启动用和△运行用，时间继电器KT 用作控制Y 形降压启动时间和完成Y-△自动切换。

SB1是启动按钮，SB2是停止按钮，FU1作主电路的短路保护，FU2作控制电路的短路保护，KH 作过载保护。

线路的工作原理如下：降压启动：先合上电源开关QF 。

停止时，按下SB2即可。

KM Y 线圈得电 KM Y 常开触头闭合 KM 线圈得电 KM 自锁触头闭合自锁KM 主触头闭合KM Y 主触头闭合 电动机M 接成Y 形降压启动KM Y 联锁触头分断对KM △ 联锁KT 线圈得电 当M 转速上升到一定值时，KT 延时结束KT 常闭触头分断 KM Y 线圈失电 KM Y 常开触头分断KM Y 主触头分断，解除Y 形连接KM Y 联锁触头闭合 KM △线圈得电 KM △联锁触头分断 KM △主触头闭合 对KM Y 联锁KT 线圈失电KT 常闭触头瞬时闭合 电动机M 接成△全压运行。

常见18种电动机降压启动电路图，一看就懂一、自耦减压启动自耦减压启动是笼型感应电动机(又称异步电动机)的启动方法之一。

它具有线路结构紧凑、不受电动机绕组接线方式限制的优点，还可按允许的启动电流和所需要的启动转矩选用不同的变压器电压抽头，故适用于容量较大的电动机。

图1 自耦减压启动工作原理如图1所示：启动电动机时，将刀柄推向启动位置，此时三相交流电源通过自耦变压器与电动机相连接。

待启动完毕后，把刀柄扳至运行位置切除自耦变压器，使电动机直接接到三相电源上，电动机正常运转。

此时吸合线圈KV得电吸合，通过连锁机构保持刀柄在运行位置。

停转时，按下SB按钮即可。

自耦变压器次级设有多个抽头，可输出不同的电压。

一般自耦变压器次级电压是初级的40%、65%、80%等，可根据启动转矩需要选用。

二、手动控制Y-△降压启动Y-△降压启动的特点是方法简便、经济。

其启动电流是直接启动时的1/3，故只适用于电动机在空载或轻载情况下启动。

图2 手动控制Y-△降压启动图2所示为QX1型手动Y-△启动器接线图。

图中L1、L2和L3接三相电源，D1、D2、D3、D4、D5和D6接电动机。

当手柄扳到“0”位时，八副触点都断开，电动机断电不运转；当手柄扳到“Y”位置时，1、2、5、6、8触点闭合，3、4、7触点断开，电动机定子绕组接成Y形降压启动；当电动机转速上升到一定值时。

将手柄扳到“△”位置，这时l、2、3、4、7、8触点接通，5、6触点断开，电动机定子绕组接成△形正常运行。

三、定子绕组串联电阻启动控制电动机启动时，在电动机定子绕组中串联电阻，由于电阻上产生电压降，加在电动机绕组上的电压低于电源电压，待启动后，再将电阻短接，使电动机在额定电压下运行，达到安全启动的目的。

定子绕组串联电阻启动控制线路如图3所示。

当启动电动机时，按下按钮SB1，接触器KM1线圈得电吸合，使电动机串入电阻降压启动。

这时时间继电器KT线圈也得电，KT常开触点经过延时后闭合，使KM2线圈得电吸合。

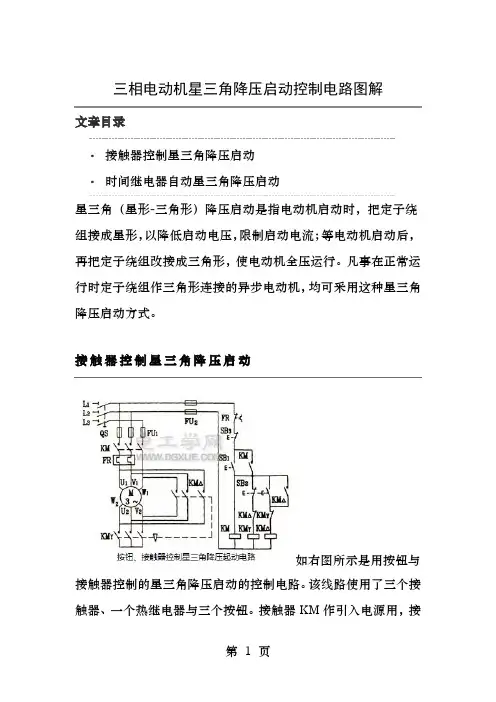

三相电动机星三角降压启动控制电路图解文章目录▪接触器控制星三角降压启动▪时间继电器自动星三角降压启动星三角（星形-三角形）降压启动是指电动机启动时，把定子绕组接成星形，以降低启动电压，限制启动电流；等电动机启动后，再把定子绕组改接成三角形，使电动机全压运行。

凡事在正常运行时定子绕组作三角形连接的异步电动机，均可采用这种星三角降压启动方式。

接触器控制星三角降压启动如右图所示是用按钮与接触器控制的星三角降压启动的控制电路。

该线路使用了三个接触器、一个热继电器与三个按钮。

接触器KM作引入电源用，接触器KMy与KM△分别作星形启动用与三角形运行用，SB1是启动按钮，SB2是星~三角转换按钮，SB3是停止按钮，熔断器FU1作为主电路的短路保护，熔断器FU2作为控制电路的短路保护，FR作过载保护。

电路的工作原理如下：先合上电源开关SQ：电动机星形（Y）连接降压启动：按下SB1→接触器KM与KMy 线圈通电→KM自锁触头闭合自锁、KMy互锁触头分断对KM△的互锁、KM主触头闭合、KMy主触头闭合→电动机M接成星形（Y）降压启动。

电动机三角形（△）连接全压运行：当电动机转速上升到接近额定值时，按下SB2→SB2动合触头闭合、SB2动断触头先分断→接触器KMy线圈断电→KMy互锁触头恢复闭合、KMy主触头分断→KM△线圈通电→KM△互锁触头分断对KMy互锁、KM△自锁触头闭合自锁、KM△主触头闭合→电动机M接成三角形全压运行。

停止时按下SB3按钮即可。

时间继电器自动星三角降压启动下图所示为时间继电器自动控制星三角降压启动电路图。

该线路由三个接触器、一个热继电器、一个时间继电器与两个按钮组成。

时间继电器KT作控制星形降压启动时间与完成星三角自动切换用，其他电器的作用与上个线路中相同。

线路的工作原理如下：先合上电源开关QS：按下SB1→时间继电器KT线圈通电、KMy线圈通电→KMy互锁触头分断、KMy主触头闭合、KMy动合触头闭合→KM线圈通电→KMy常开触头分断、KM自锁触头闭合自锁、KM主触头闭合→电动机M接成星形降压启动，当M转速上升到一定数值，KT常闭触头分断→KMy线圈断电→KMy主触头分断，接触y互锁、KMy互锁触头闭合→KM△线圈通电→KM△主触头闭合→电动机M接成三角形全压运行；KM△互锁触头分断→对KMy互锁、KT线圈断电→KT常闭触头瞬时闭合。

课程：西门子S7-200PLC定时器、计数器的应用课题：三相异步电动机Y-△降压启动控制线路2、断开延时定时器（TOF）输入端（IN）接通时，定时器位立即为“1”，并把当前值设为0。

输入端（IN）断开时，定时器开始计时，当断开延时定时器（TOF）的计时当前值等于设定时间时，定时器位断开为“0”，并且停止计时。

TOF指令必须用负跳变（由on到off）的输入信号启动计时。

3、有记忆功能的接通延时型定时器（TONR）输入端（IN）接通时，接通有记忆接通延时定时器（TONR），并开始计时，当定时器（TONR）的当前值等于或大于设定值时，该定时器位被置位为“1”。

定时器（TONR）累计值达到设定值后，定时器（TONR）继续计时，一直计到最大值32767。

查阅STEP7-MicroWin软件中有关TOF指令的内容。

查阅STEP7-MicroWin软件中有关TONR指令的内容。

结合STEP7-MicroWin软件的帮助文件，讲解TOF定时器的特点。

结合STEP7-MicroWin软件的帮助文件，讲解TONR定时器的特点。

写出TOF指令的主要特点。

写出TONR指令的主要特点。

输入端（IN）断开时，定时器（TONR）的当前值保持不变，定时器位不变。

输入端（IN）再次接通，定时器当前值从原保持值开始再往上累计时间，继续计时。

可以用定时器（TONR）累计多次输入信号的接通时间。

上电周期或首次扫描时，定时器（TONR）的定时器位为“0”，当前值保持，可利用复位指令（R）清除定时器（TONR）的当前值。

4、应用定时器的注意事项1）不能把一个定时器号同时用作断开延时定时器（TOF）和接通延时定时器（TON）（相当于同一定时器号既用作模拟断电延时型的物理时间继电器功能，又用作模拟通电延时型的物理时间继电器功能）。

2）使用复位（R）指令对定时器复位后，定时器位为“0”，定时器当前值为0。

3）有记忆接通延时定时器（TONR）只能通过复位指仿照教师演示的简单应用程序，自行编程调试，理解三种定时器的工作原理和特点。
