三相异步电动机星三角降压启动控制电路连接

《△降压启动限制线路》教案少倍？2、干脆启动可能会造成哪些问题？怎样解决？3,常见的降压启动方法有哪几种？【新课引入】降压启动的含义：是指利用启动设备将电压适当降低后，夹道电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压复原到额定电压正常运转。

△降压启动的含义：是指电动机启动时，把定子绕组接成丫形，以降低启动电压，限制启动电流。

经几秒，当电动机启动后，再把定子绕组接成△形，使电动机全压运行。

四、新课讲一、理论学问（5分钟）授（共70分钟）（10【任务一】电动机定子绕组Y、△接法如何实现?电动机定子绕组Y、△接法接线盒内部接线图【任务二】电动机定子绕组丫、△接法时，其绕组上的电（■点）示范：电动机在△、Y接法时接线盒内的接线和出线图8T电动机接妓播∙）Yb）曜Si△形授法压和电流有什么区分？电动机启动时接成Y 形,加在每相定子绕组上的启动电压只有△接法的金，启动电流为△接法的g,启动转矩也只有△接法的;。

所以这种降压启动方法，只适用于轻栽或空载下启动。

结论：凡是在正常运行时定子绕组作△形连接的异步电动机，均可采纳这种降压启动方法。

分析电路原理，总结线路优点时间继电器自动限制的△降压扇动线路原理图该线路由三个接触器、•个热继电器、•个时间继电器和两个按钮组成。

接触器做引入电源用，接触器和，.分别作Y 形降压启动用和△运行用，时间继电器用作限制Y 形降乐启动时间和完成△自幼切换。

1是启动按钮，2是停止按钮，1作主电路的短路爱护，2作限制电路的短路爱护，作(105m)(30【任务三】时间继电器自动限制△降压启动限制线路过载爱护。

划一K1线路的工作原理如下： 降压启动：先合上电源开关。

自桢触头巧合自银主烛关闭合>∙线圈和电一f 、上触头闭合-三→电动机M 按成Y 形降乐总动→Y 联钺帆头分幅对A 联缺M 的一找速―时.如气束»常体般头分断一→Y 常开触头分断——►Y 畿屈失电―一Y 主触头分断.解除Y 形连谖1.AY 联锁期头闭合一►A 线圈和电→Λ或钺舷头分断—I_►对联锁—>浅Iel 失电一►常用触头发时闭合→A 主旭央闭合 ------------------ ►电动机M 接成△全压运行停止时，按下2即可。

实验三三相异步电动机的星三角换接启动控制实验三三相异步电动机的星/三角换接启动控制在三相异步电动机的星/三角换接启动控制实验区完成本实验注意:(本实验只能在实验台上完成)，由于电机正反转换接时，有可能因为电动机容量较大或操作不当等原因，使接触器主触头产生较为严重的起弧现象，如果电弧还未完全熄灭时，反转的接触器就闭合，则会造成电源相间短路。

用PLC来控制电机则可避免这一问题。

实验目的1、掌握电机星/三角换接启动主回路的接线。

2、学会用可编程控制器实现电机星/三角换接降压启动过程的编程方法。

实验要求合上启动按钮后，电机先作星形连接启动，经延时6秒后自动换接到三角形连接运转。

三相异步电动机星/三角换接启动控制的实验面板图:图6-3-1所示三相异步电动机的星/三角换接启动控制面板上图下框中的SS、ST、FR分别接主机的输入点I0.0、I0.1、I0.2;将KM1、KM2、KM3分别接主机的输出点Q0.1、Q0.2、Q0.3;COM端与主机的1L端相连;本实验区的+24V端与主机的L+端相连。

KM1、KM2、KM3的动作用发光二极管来模拟。

实验装置已将三个CJ0-10接触器的触点引出至面板上。

学生可按图示的粗线，用专用实验连接导线连接。

380V电压已引至三相开关SQ的U、V、W端。

A、B、C、X、Y、Z与三相异步电动机(400W)的相应六个接线柱相连。

将三相闸刀开关拨向“开”位置，三相380V///电即引至U、V、W三端。

to prevent the accumulation of air, both ends of the tube are required the Center to bake. 6.2.5 sets should be at the bottom 200mm lashing cable head is fixed rung, with a similar cable color of plastic lashings. Cable head using "equal-width stacked" layout, or according to the size and space within the enclosure cable volume adjust, but you must ensure uniform, neat and elegant. 6.2.6 disc cabinet within cable shield layer requirements注意:接通电源之前，将三相异步电动机的星/三角换接启动实验模块的开关置于“关”位置(开关往下扳)。

电动机星三角降压启动控制电路图文详解今天学习三相异步电动机Y-△降压起动控制电路。

共有四个任务：了解降压起动的原因；掌握电动机定子绕组的连接方式；掌握Y-△降压起动控制电路的组成；理解Y-△降压起动控制电路工作原理。

那为什么要降压起动？三相异步电动机全压起动时电源电压全部施加在三相绕组上，起动电流为额定电流的4~7倍，电动机功率较大时将导致电源变压器输出电压下降，从而导致电动机起动困难，影响同一线路中其他电器的正常工作。

为了减小三相异步电动机直接起动电流，通常将电压适当降低后，加到电动机定子绕组上进行起动，待电动机起动运转后，再恢复到额定电压运行。

降压起动达到了减小起动电流的目的。

Y-△降压起动时，定子绕组接成Y形，当电动机转速接近额定转速时再换接成△形联结。

Y-△降压起动有一定局限，适合△形联结、容量较大电动机，空载、轻载起动。

我们来看一下电动机定子绕组的联结方式，电动机定子绕组分为星形和三角形两种联结方式。

星形联结把U、V、W三相绕组首端U1、V1、W1分别与电源相连，尾端U2、V2、W2连成一点，接线盒端口按图U2、V2、W2短接，形成星形联结。

三角形联结把三相绕组按顺序首尾相连，U2与V1相连，V2与W1相连，W2与U1相连后接电源，接线盒端口按图连接，形成三角形联结。

Y-△降压起动控制电路的主电路是在自锁电路主电路基础上增加KM△和KMY两个交流接触器。

通过对电动机U1、V1、W1、U2、V2、W2的连接形成星形和三角形联结。

KMY主触点短接后把电动机U2、V2、W2连成一点实现星形联结，KM△主触点把接线端口U1接W2、V1接U2、W1接V2成三角形联结。

KM、KMY主触点闭合时电动机星形联结。

KM、KM△主触点闭合时电动机三角形联结。

最后通过控制电路对主电路KM、KMY、KM△主触点的控制，实现电动机星形起动，三角形运行。

我们来看一下控制电路的组成。

分析电路时重点注意KM自锁触点、KM△自锁触点，复合按钮SB2联锁触点、KMY和KM△联锁触点在电路中的作用。

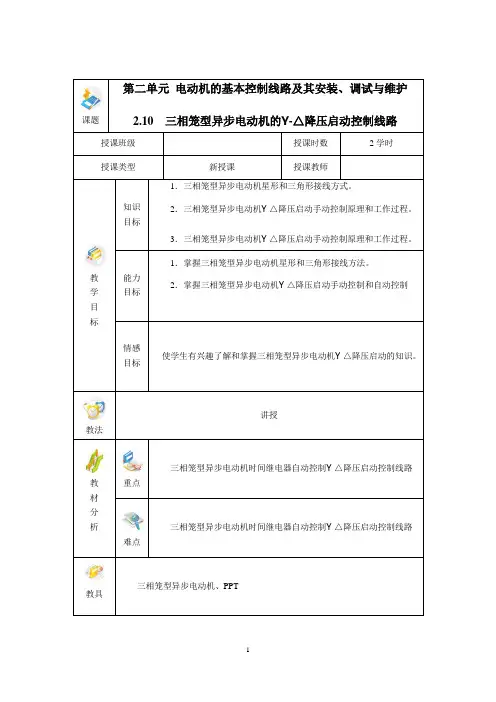

课题第二单元电动机的基本控制线路及其安装、调试与维护2.10三相笼型异步电动机的Υ-△降压启动控制线路授课班级授课时数2学时授课类型新授课授课教师教学目标知识目标1．三相笼型异步电动机星形和三角形接线方式。

2．三相笼型异步电动机Υ-△降压启动手动控制原理和工作过程。

3．三相笼型异步电动机Υ-△降压启动手动控制原理和工作过程。

能力目标1．掌握三相笼型异步电动机星形和三角形接线方法。

2．掌握三相笼型异步电动机Υ-△降压启动手动控制和自动控制情感目标使学生有兴趣了解和掌握三相笼型异步电动机Υ-△降压启动的知识。

教法讲授教材分析重点三相笼型异步电动机时间继电器自动控制Υ-△降压启动控制线路难点三相笼型异步电动机时间继电器自动控制Υ-△降压启动控制线路教具三相笼型异步电动机、PPT板书设计2.10三相笼型异步电动机的Υ-△降压启动控制线路一、三相笼型异步电动机星形和三角形接线方法１．星形接法２．三角形接法二、Υ-△降压启动控制线路１．手动控制线路２．时间继电器自动控制线路教学过程教学环节教学内容教学调控时间分配引入在之前的课程中，我们学习了三相笼型异步电动机定子绕组串接电阻降压启动控制线路，接下来我们学习Υ-△降压启动控制线路。

电动机启动时，把电动机的定子绕组接成星形，电动机定子绕组电压低于电源电压起动，启动即将完毕时再恢复成三角形，电动机便在额定电压下正常运行。

老师做课前引入5分钟教学环节教学内容教学调控时间分配新授课2.10三相笼型异步电动机的Υ-△降压启动控制线路一、三相笼型异步电动机定子绕组星形和三角形接线三相笼型异步电动机外观教师结合图片和电动机实物讲解10分钟教学环节教学内容教学调控时间分配新授课二、手动控制Y—△降压启动控制线路原理图二、QX1型手动Y—△启动器1、手动启动器外形图教师结合PPT进行讲解10分钟教学环节教学内容教学调控时间分配新授课三、时间继电器自动控制Υ-△降压启动控制线路1、电路组成分析2、工作原理分析（1）合上电源开关QS（2）降压启动:按下SB1 KT线圈得电KMY线圈得电（3）KMY主触头闭合KMY动合辅助触头闭合KMY动断辅助触头断开KM自锁触头闭合KM主触头闭合电动机降压启动（4）松开SB1 电动机继续降压启动结合电路图，讲解线路工作原理。

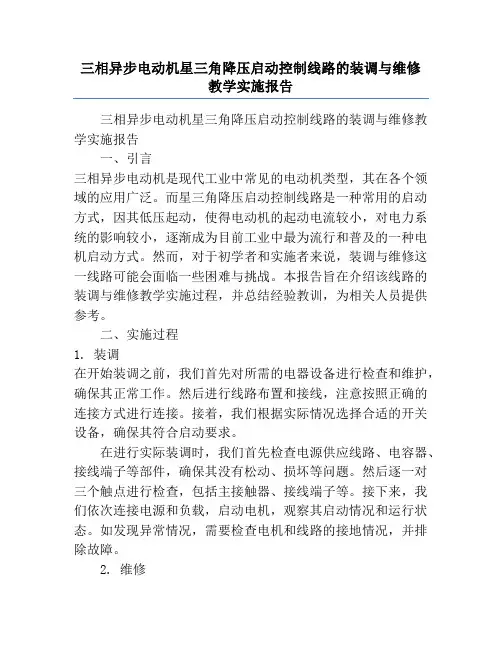

三相异步电动机星三角降压启动控制线路的装调与维修教学实施报告三相异步电动机星三角降压启动控制线路的装调与维修教学实施报告一、引言三相异步电动机是现代工业中常见的电动机类型，其在各个领域的应用广泛。

而星三角降压启动控制线路是一种常用的启动方式，因其低压起动，使得电动机的起动电流较小，对电力系统的影响较小，逐渐成为目前工业中最为流行和普及的一种电机启动方式。

然而，对于初学者和实施者来说，装调与维修这一线路可能会面临一些困难与挑战。

本报告旨在介绍该线路的装调与维修教学实施过程，并总结经验教训，为相关人员提供参考。

二、实施过程1. 装调在开始装调之前，我们首先对所需的电器设备进行检查和维护，确保其正常工作。

然后进行线路布置和接线，注意按照正确的连接方式进行连接。

接着，我们根据实际情况选择合适的开关设备，确保其符合启动要求。

在进行实际装调时，我们首先检查电源供应线路、电容器、接线端子等部件，确保其没有松动、损坏等问题。

然后逐一对三个触点进行检查，包括主接触器、接线端子等。

接下来，我们依次连接电源和负载，启动电机，观察其启动情况和运行状态。

如发现异常情况，需要检查电机和线路的接地情况，并排除故障。

2. 维修在使用过程中，我们必须及时对线路进行维护和保养，以保证其正常工作。

维修的主要目标是识别和修复电路中的问题，以恢复其正常运行状态。

在维修过程中，我们首先对线路进行全面检查，观察是否有松动、断裂、短路等问题，并进行必要的维修。

接下来，我们对各个部件的连接情况进行检查，确保连接牢固，并修复损坏的部件。

然后，我们对电容器和接线端子进行检查，修复或更换损坏的部件。

最后，我们进行线路的调试和测试，确保其正常运行。

三、经验教训在实施过程中，我们总结了一些经验教训，以供后续人员参考。

1. 在装调之前，要充分了解线路的工作原理和组成部分，熟悉装调步骤和维修方法，做好充分准备和计划。

2. 在装调过程中，要按照正确的步骤和顺序进行，不可急躁。
