Y△降压启动控制线路安装与检修

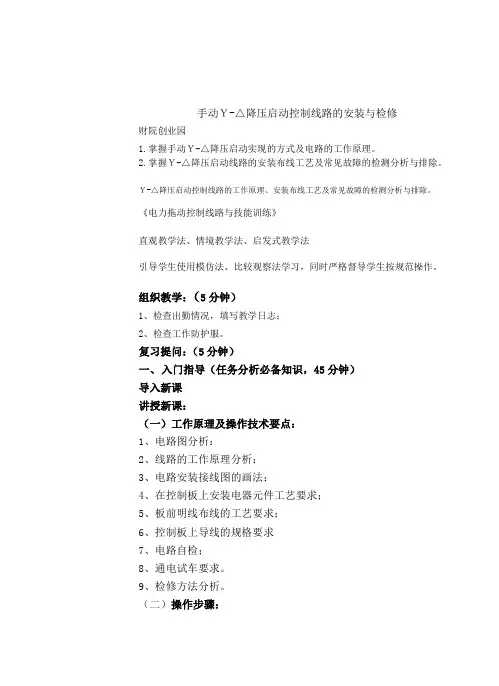

手动Ｙ-△降压启动控制线路的安装与检修财院创业园1.掌握手动Ｙ-△降压启动实现的方式及电路的工作原理。

2.掌握Ｙ-△降压启动线路的安装布线工艺及常见故障的检测分析与排除。

Ｙ-△降压启动控制线路的工作原理、安装布线工艺及常见故障的检测分析与排除。

《电力拖动控制线路与技能训练》直观教学法、情境教学法、启发式教学法引导学生使用模仿法、比较观察法学习，同时严格督导学生按规范操作。

组织教学：（5分钟）1、检查出勤情况，填写教学日志；2、检查工作防护服。

复习提问：（5分钟）一、入门指导（任务分析必备知识，45分钟）导入新课讲授新课：（一）工作原理及操作技术要点：1、电路图分析：2、线路的工作原理分析：3、电路安装接线图的画法；4、在控制板上安装电器元件工艺要求；5、板前明线布线的工艺要求；6、控制板上导线的规格要求7、电路自检；8、通电试车要求。

9、检修方法分析。

（二）操作步骤：1、根据电动机功率的大小选配元器件的规格，并列出元器件明细表；2、清点各元件的规格和数量，并检查各个元件是否完好无损；3、根据原理图，设计并画出接线图，作为接线安装的依据；4、安装固定元器件；5、按图安装接线；6、布线完成后自检：(1)检查线路有无接错,漏接现象.(2)用万用表欧姆档检测控制回路的阻值是否正常.7、通电试车；8、人为设置常见故障,用万用表交流电压500V档带电检测,分析并排除。

9、做到安全文明生产。

（三）注意事项：（四）评分标准：二、示范指导（任务分解，30分钟）1、元件布置图及布线工艺示范。

2、分析、检修故障步骤示范。

三、巡回指导（任务实施，120分钟）提醒学生注意操作安全；巡回检查学生的接线是否规范正确及时发现问题并予以解决；巡回解答学生提出来的问题并予以解决；巡回指导学生通电试车及评分。

四、总结指导（任务评价，20分钟）实习过程总结。

画出自动Ｙ-△降压启动控制电路图及接线图。

Y-△降压启动电气控制线路的设计、安装
学习目标：
1、能进行简单基本控制线路的设计
2、熟悉走线槽布线安装步骤及工艺要求
3、能熟练地按图的要求进行正确安装，调试
学习任务：
1、常用低压电器的选用
2、继电—接触器式基本控制电路的设计要求
3、基本控制电路的工作原理
4、走线槽布线的安装工艺及要求
教学环节设计：
1、下发任务书
2、准备工具及材料
电气控制柜、电气元件、电工常用工具及仪表、走线槽、连接线、各种焊丝
3、电路设计
1）小组讨论电路设计方案
2）根据方案小组选择元器件
3）全班对各小组方案进行讨论和评价，选取优胜方案进行制作
4、设备安装及调试
5、评比
任务书Y-△降压启动电气控制线路的设计、安装
工作情景及要求描述：
某单位一台设备，由型号Y-160M-2，功率11KW，定子绕组△接法的三相异步电动机拖动，电动机轻载启动。

要求：启动，停止为两地操作，且具有短路、过载保护、失压、欠压保护，有电源指示灯，启动，运行指示灯
1、根据给出设计条件，绘制电气控制原理图，布置图、接线图
2、根据原理图和给出的条件，编写所需电器材料明细表
3、根据电气元器件，设计电气控制柜
4、根据电气原理图和走线槽布线工艺要求，安装，调试
总结与反思：一、与预期的关系
二、存在的问题
三、改进措施。

接触器控制电动机y-△降压起动——主电路安装一、主电路主电路是指电动机与电源之间的线路。

如图1所示，为电动机接触器 y-△降压起动主电路示意图。

其中RST为三相电源，U1、V1、W1为电动机的三相电缆线，M为电动机，K1、K2、K3为接触器， X0、X1、X2为接触器控制线。

（图1）1.安装电动机电动机应安装在防尘、防潮、防腐蚀的地方，离地面高度要有规定要求，应根据电动机的型号和功率来选用合适的支架。

电动机应紧固，位置校正准确，避免出现震动和共振。

2.线缆接线将三条电缆线与电动机接线盒内的电动机连接器相连，电缆连接顺序应与接线图相符。

连接后在电缆线和连接器之间加防水胶圈，以保护线缆连接头，避免因为潮湿、腐蚀和电磁脉冲而受损。

3.安装接触器按照电路图中的接线方式接连接触器，并根据要求给控制线缆线添加编号，并紧固接触器。

4.接线接触器y-△降压起动系统中，应用三根导线将控制器与接触器连接起来，导线应具有相同的长度和电线截面积。

电线的颜色应符合国际或地方标准。

接线时应尽可能少地添加线圈，将导线控制在最小的长度和最小的直径范围内。

例如，将控制电路中的导线颜色编号，以便在更改或维修电路时进行区分。

5.给电将RST三相电源线与接触器的K1、K2、K3相连，并将电动机的电缆线与对应的接触器准确相连。

将接触器的控制线连接到控制器的端子，将PLC的控制程序编制好，即可实现对电动机的y-△降压启动和停止控制。

总之，接触器控制电动机y-△降压起动主电路安装需要仔细、科学的布线，合理连接线缆，确保电路通电后能正常运行。

只有这样，才能在现代工业生产中更好地实现对大功率电动机的控制，以确保生产过程的稳定性和效率。

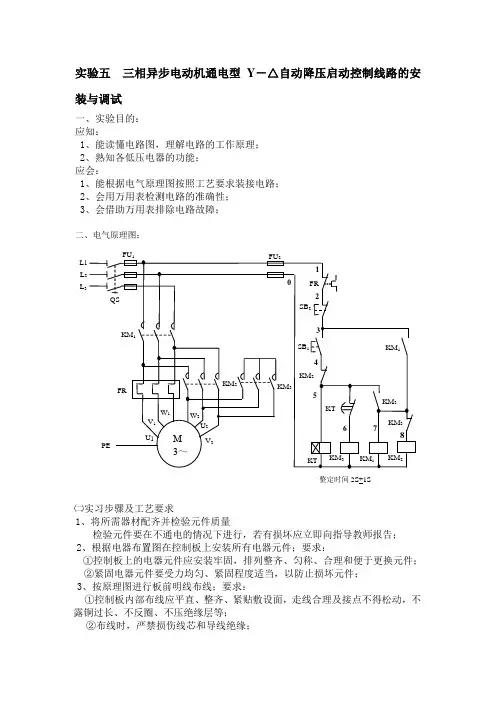

实验五 三相异步电动机通电型Y －△自动降压启动控制线路的安装与调试一、实验目的： 应知：1、能读懂电路图，理解电路的工作原理；2、熟知各低压电器的功能； 应会：1、能根据电气原理图按照工艺要求装接电路；2、会用万用表检测电路的准确性；3、会借助万用表排除电路故障；二、电气原理图：㈡实习步骤及工艺要求1、将所需器材配齐并检验元件质量检验元件要在不通电的情况下进行，若有损坏应立即向指导教师报告； 2、根据电器布置图在控制板上安装所有电器元件；要求：①控制板上的电器元件应安装牢固，排列整齐、匀称、合理和便于更换元件； ②紧固电器元件要受力均匀、紧固程度适当，以防止损坏元件； 3、按原理图进行板前明线布线；要求：①控制板内部布线应平直、整齐、紧贴敷设面，走线合理及接点不得松动，不露铜过长、不反圈、不压绝缘层等；②布线时，严禁损伤线芯和导线绝缘；L L L③接线时要注意电动机的△接法不能接错，应将电动机定子绕组的U1、V1、W1通过KM2接触器分别与W2、U2、V2连接，否则，会使电动机在△接法时造成三相绕组各接同一相电源或其中一相绕组接入同一相电源而无法工作等故障；4、布线完工后，必须对控制线路的正确性进行全面的自检，以确保通电的一次成功；5、经教师检查后，通电校验；要求：①通电时，必须得到指导老师同意，以初检后，由指导老师接通电源L1、L2、L3，并在现场进行监护；②学生合上电源开关QS后，允许用万用表或验电笔等检查主、控电路的熔体是否完好，但不得对线路是否正确进行带电检查；③第一次按下按钮时，应短时点动，以观察线路和电动机有无异常现象；④试车成功率以通电后第一次按下按钮时计算；⑤出现故障后，学生应独立进行检修，若需带电检查时，也必须有指导老师在现场监护；检修完毕再次试车，也应有教师监护，并做好本课题的实习时间记录；⑥实习课题应在规定定额时间内完成，做到安全、文明生产；四、巡回指导要求1、检查每个学生元件布置的是否合理，对于不合理的及时纠正；2、观察各学生是否严格按照工艺要求进行布线，各接线点是否符合工艺要求，对于不符合要求的线和接点必须拆掉重接；必要时，指导老师示范操作，教会他们接好每一根线和接点；特别注意：KM3接触器的进线必须从三相绕组的末端引入，若误将首端引入，则在KM3接触器吸合时，会产生三相电源短路事故；3、及时处理在课堂上随时发生的安全隐患；4、及时维修或更换学生在实训过程中损坏的或因长期使用被磨损的器件和工量具；5、通电时，必须由指导老师接通电源，并在现场进行监护；6、在通电过程中，指导学生观察各用电器在电路中的动作现象；7、通电后，随机提问电路中相关电器的作用；及其电路中的相关问题；设备、工量器具、耗材计划。
