虹润NHR-1100单回路数字显示仪表选型

目录一、HR-WP系列智能数字(光柱)双回路显示报警仪表性能特点 (1)二、技术指标 (1)三、仪表参数设置 (1)四、接线方法 (6)五、仪表选型方法 (9)六、双回路数字(光柱)显示报警仪表通讯协议 (10)一、HR-WP系列智能数字(光柱)双回路显示报警仪表性能特点1、专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。

2、万能信号输入，通过菜单设置即可配接常用热工信号。

3、可在线修改显示量程、变送输出范围、报警值及报警方式。

4、软、硬件结合的抗干扰模式，有效抑制现场干扰信号。

5、数字化校准技术，无电位器等可调部件。

6、热电偶冷端温度及热电阻引线电阻自动补偿。

7、可对外接的二、三线制变送器提供配电功能。

8、变送输出、通信采用独立电源供电，和处理器带光电隔离。

9、具备光柱模拟显示功能。

10、具备RS232或RS485通讯功能，采用标准MODBUS协议与上位机连接可构成数据采集系统及控制系统。

二、技术指标1、输入信号具有9种热电偶K、E、S、B、T、J、R、N、Wre3-25，6种热电阻Cu50、Cu100、Pt100、BA1、BA2，0-400Ω线性电阻，30-350Ω远传电阻，0-20mV，0-100 mV，0-10 mA，0-20 mA，4-20 mA，0-5 V，1-5 V，0-10 mA开方输入，4-20mA开方输入0-5V 开方输入，1-5V开方输入，-5V-5V2、热电偶具有可选峰值锁定功能（需硬件改动）3、开方输入具有小信号切除功能，二级菜单的SL5，切除从0.1%-100.0%。

4、继电器输出具有延时功能，SL8设置1-9对应0.5s-4.5s。

5、通信带光电隔离，波特率为2400，4800,9600三档。

6、断线报警时，第四路继电器输出。

7、采样具有抗干扰功能SL7设置从0～30，滤波时间分别为：0—0.0s，1—0.25s，2—0.5s，3—1s，4—2s，5—3s，6—4s，7—4s，8—4s，9—4s，10—4s，11—1s，12—2s，13—4s，14—4s，15—4s，16—4s，17—4s，18—4s，19—4s，20—4s，21—4s，22—4s，23～30—4s0--无处理1--快速响应且测量稳定但不能抗脉冲干扰处理2～10--滑动平均滤波11～30--抗脉冲干扰滑动平均滤波。

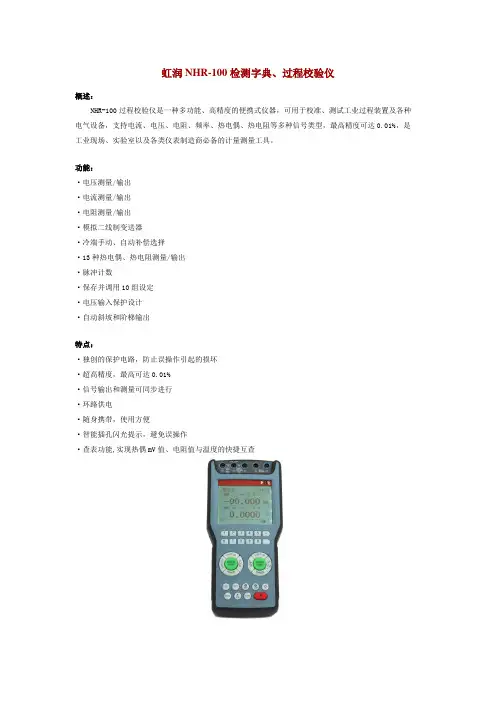

虹润NHR-100检测字典、过程校验仪
概述：
NHR-100过程校验仪是一种多功能、高精度的便携式仪器，可用于校准、测试工业过程装置及各种电气设备，支持电流、电压、电阻、频率、热电偶、热电阻等多种信号类型，最高精度可达0.01%，是工业现场、实验室以及各类仪表制造商必备的计量测量工具。

功能：
·电压测量/输出
·电流测量/输出
·电阻测量/输出
·模拟二线制变送器
·冷端手动、自动补偿选择
·13种热电偶、热电阻测量/输出
·脉冲计数
·保存并调用10组设定
·电压输入保护设计
·自动斜坡和阶梯输出
特点：
·独创的保护电路，防止误操作引起的损坏
·超高精度，最高可达0.01%
·信号输出和测量可同步进行
·环路供电
·随身携带，使用方便
·智能插孔闪光提示，避免误操作
·查表功能,实现热偶mV值、电阻值与温度的快捷互查。

虹润数显定时器NHR-2100使用说明书一、产品介绍NHR-2100系列定时器采用全自动贴片封装工艺，具有很强的抗干扰能力。

六位LED数码显示，显示范围宽。

带多种输出功能：定时报警控制、计时报警控制、485/232通讯、200mS脉宽输出等，计时功能可带按键启动、停止、清零功能，并可选外接按钮。

功能强大，适用于各种场合。

1）面板指示：PV：显示测量值；在参数设定状态下，显示参数符号和参数值A/T：定时功能时PV显示当前时间时分秒，指示灯亮；计时功能时PV显示累计时间时分秒，指示灯亮。

B/D：定时功能时PV显示年月日，指示灯亮AL1：报警指示灯AL2：备用Hz：备用C：备用T：计时器、定时器指示灯亮注：外形尺寸为96*48mm时，无Hz、C、T指示灯。

四、参数设置1）菜单设置★注：选择计时功能时，参数“T1”和“T2”、“T3”无效，并且进入菜单设置时不显示“T1”和“T2”、“T3”。

选择定时功能时，参数“A-MODE”，并且进入菜单设置时不显示“A-MODE”。

2）参数设置（以更改通讯地址为例）3）参数说明A 、通讯设置参数说明：B、功能设置参数说明：注：选择计时功能时，参数“T1”和“T2”、“T3”无效，并且进入菜单设置时不显示“T1”和“T2”、“T3”。

选择定时功能时，参数“A-MODE ”无效，并且进入菜单设置时不显示“A-MODE ” ，默认定时时间到就报警。

五、仪表接线图注：不同外型仪表后盖接线端子的方向不一样，见示意图六、仪表选型NHR-2100□-□X /□1/□/□X -□ 定时器① ②③ ④⑤ ⑥NHR-2100定时器没有脉宽输出与外部事件输入功能，用“X”补上。

型号举例：NHR-2100A-X/D1/X-A。

外型尺寸 开孔尺寸尺寸类型宽1608096高8016096深1101101103、仪表的安装（1）在表盘上安装仪表的方法按照不同仪表所需的开孔尺寸在盘面上开好对应尺寸的安装孔，将密封圈套在仪表上，再将仪表嵌入到开好内容选择菜单时，用于确认菜单中的选择项修改参数时，用于确认新设定的参数值画面显示时，配合“▲”键可进组态菜单页显示历史数据时，用于确认下一步要修改的追忆时间配合“ ”键可对累积量、掉电累积时间清零设定参数时，配合“ ”键用于移动小数点的位置选择菜单时，用于光标下移修改参数时，用于减少光标指定处的数值测量显示时，用于同一通道显示画面的翻页修改追忆时间时，用于减少光标指定处的时间值选择菜单时，用于光标上移修改参数时，用于增加光标指定处的数值修改追忆时间时，用于增加光标指定处的时间值选择菜单时，用于光标左移设定参数时，用于光标左移修改追忆时间时，用光标左移显示历史数据时，用于从当前时间向后搜索追忆时段向前搜索追忆时段过程中，用于停止搜索选择菜单时，用于光标右移设定参数时，用于光标右移修改追忆时间时，用光标右移追忆历史数据时，用于从当前时间向前搜索追忆时段测量显示时，用于不同通道之间显示画面的切换设定结束时，用于进入测量显示画面在实时曲线画面或历史曲线画面下，可修改曲线画面的时标确认键光标下移键光标上移键光标左移键光标右移键F2F1在确定仪表接线无误时，方可上电。

开机时，系统将会用几秒或几分钟左右的时间进行系统初始化，请耐心七、仪表参数说明：1）“通道”参数——计算带温压补偿的流量时，输入通道01为流量（差压）信号；02为入温信号；03为出温信号。

名称输入通道输入类型输入单位滤波系数量程下限量程上限棒图下限棒图上限信号切除累积功能输入通道输入类型输入单位滤波系数量程下限量程上限棒图下限棒图上限信号切除累积功能输入通道输入类型输入单位滤波系数量程下限量程上限棒图下限棒图上限信号切除累积功能输入通道输入类型输入单位滤波系数量程下限量程上限棒图下限棒图上限信号切除累积功能设定范围01见输入类型表见工程单位表0～19-9999～99999字-9999～99999字-9999～99999字-9999～99999字-25.0～100.0ON：累积02见输入类型表见工程单位表0～19-9999～99999字-9999～99999字-9999～99999字-9999～99999字-25.0～100.0ON：累积OFF：无累积03见输入类型表见工程单位表0～19-9999～99999字-9999～99999字-9999～99999字-9999～99999字-25.0～100.0ON：累积OFF：无累积04见输入类型表见工程单位表0～19-9999～99999字-9999～99999字-9999～99999字-9999～99999字-25.0～100.0ON：累积OFF：无累积说明第一输入通道的通道号（不可修改）输入信号类型（见输入信号类型表）显示值的工程单位（见注1）单位秒量程下限值（小数点设置见注2）量程上限值（小数点设置见注2）显示下限值显示上限值小信号切除百分比值（见注3）流量信号的累积功能第二输入通道的通道号（不可修改）输入信号类型（见输入信号类型表）显示值的工程单位（见注1）单位秒量程下限值（小数点设置见注2）量程上限值（小数点设置见注2）显示下限值显示上限值小信号切除百分比值（见注3）设定通道是否为流量信号，如果是流量信号，就开通累积功能，该参数设置为ON，否则关闭，设置为OFF。

从外壳中取出表芯的方法仪表的表芯可以从表壳中拔出，其方法是将仪表前面板两侧的锁扣向外侧拨开,然后抓住仪表的前面板向外拔,即可使表芯与表壳分离。

在回装时,将表芯插入表壳后一定要推紧,并将锁扣锁紧,以保证防护标准。

产品介绍1 显示面板外观结构图2 选型表(1) PV显示窗(测量值)(2) SV显示窗测量状态下显示输入类型等参数 参数设定状态下显示设定值(3) 第一报警(AL1)和第二报警(AL2)指(4) 确认键(5) 移位键(6) 减少键 (7) 增加键面板密封垫固定夹端子罩锁扣使用说明书NHR-1100/1104系列简易型单回路数字显示控制仪AL1AL2PVSV(1)(2)(3)(4)(5)(6)(7)RUN OUT 示灯、运行灯(RUN)和输出灯(OUT) NHR-1100/1104系列简易型单回路数字显示控制仪，傻瓜式操作，0.3级测量精度，7款外形尺寸，双四位LED 显示，可支持热电偶、热电阻、电压(可开方运算)、电流(可开方运算)及变送器输入，适用温度、压力、流量、液位、湿度等工业过程量的监测。

支持2路报警功能，支持1路变送输出或支持采用标准MODBUS协议的RS485通讯接口，1路DC24V馈电输出，输入端、输出端、电源端光电隔离；100-240V AC/DC或12-36V DC开关电源供电，功耗≤3W；标准卡入式安装，工作环境温度在0-50℃，且相对湿度5-85%RH无凝结。

Hong Run Precision Instruments Co., LtD.仪表外形尺寸及开孔尺寸:虹润NHR-1100简易型单回路数字显示控制仪，1℃分辨率NHR-1104简易型单回路数字显示控制仪备注：1、一路继电器(带有常开常闭触点) 触点容量：AC220V/3A、DC30V/5A (阻性负载) 二路继电器(仅一组常开触点) 触点容量：AC220V/3A、DC30V/5A (阻性负载)2、规格尺寸为H的仪表，继电器触点容量：AC125V/0.5A、DC24V/0.5A(阻性负载)配配配配输出类型（负载电阻RL）无输出4-20mA(RL≤500Ω)1-5V(RL≥250KΩ)0-10mA(RL≤1KΩ)0-5V(RL≥250KΩ)0-20mA(RL≤500Ω)0-10V(RL≥4KΩ)RS485通讯接口(Modbus RTU)代码 X 0 1 2 3 4 5 D1电压范围AC/DC 100～240V（50/60Hz）DC 12～36V代码 A D 分度号（测量范围）热电偶B(400～1800℃)热电偶S(0～1600℃)热电偶K(0～1300℃)热电偶E(0～1000℃)热电偶T(-200.0～400.0℃)热电偶J(0～1200℃)热电偶R(0～1600℃)热电偶N(0～1300℃)F2(700～2000℃)热电偶Wre3-25(0～2300℃)热电偶Wre5-26(0～2300℃)热电阻Cu50(-50.0～150.0℃)热电阻Cu53(-50.0～150.0℃)宽*高*深160*80*110mm（横式）80*160*110mm（竖式）96*96*110mm（方式）96*48*110mm（横式）48*96*110mm（竖式）72*72*110mm（方式）48*48*110mm（方式）代码 A B C D E F H分度号（测量范围）热电阻Cu100(-50.0～150.0℃)热电阻Pt100(-200.0～650.0℃)热电阻BA1(-200.0～600.0℃)热电阻BA2(-200.0～600.0℃)线性电阻0～500Ω(-1999～9999)远传电阻0-350Ω (-1999～9999)远传电阻30-350Ω (-1999～9999)0～20mV (-1999～9999)0～40mV (-1999～9999)0～100mV (-1999～9999)内部保留内部保留0～20mA (-1999～9999)分度号（测量范围）0～10mA (-1999～9999)4～20mA (-1999～9999)0～5V (-1999～9999)1～5V (-1999～9999)内部保留0～10V (-1999～9999)0～10mA开方 (-1999～9999)4～20mA开方 (-1999～9999)0～5V开方 (-1999～9999)1～5V开方 (-1999～9999)全切换代码 13 14 15 16 17 18 19 20 21 22 23 24 25代码 00 01 02 03 04 05 06 07 08 09 10 11 12代码 26 27 28 29 30 31 32 33 34 35 55代码 X 12报警限数无输出1限报警2限报警④报警输出（继电器接点输出）外形尺寸/代码开孔尺寸160*80mm（横式）/A 152*76mm 48*96mm（竖式）/E 45*92mm 80*160mm（竖式）/B 76*152mm 72*72mm（方式）/F 68*68mm 96*96mm（方式）/C 92*92mm 48*48mm（方式）/H 45*45mm 96*48mm（横式）/D 92*45mm外形尺寸/代码开孔尺寸注：上述接线图中在同一组端子标有不同功能的,只能选择其中一种功能。

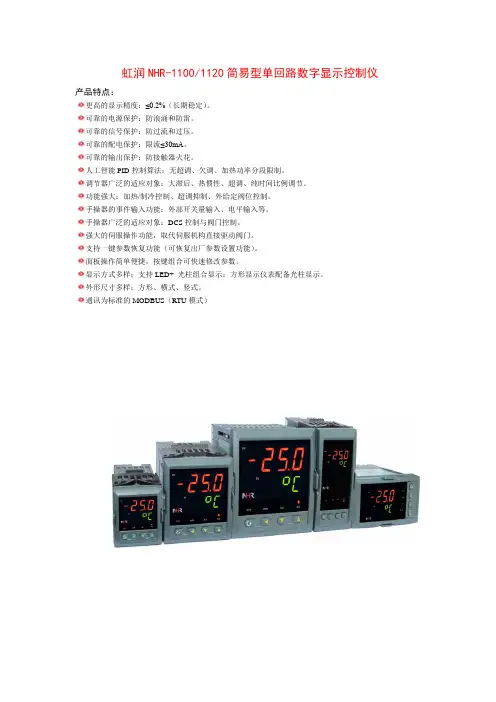

虹润NHR-1100/1120简易型单回路数字显示控制仪产品特点：
更高的显示精度：≤0.2%（长期稳定）。

可靠的电源保护：防浪涌和防雷。

可靠的信号保护：防过流和过压。

可靠的配电保护：限流≤30mA。

可靠的输出保护：防接触器火花。

人工智能PID控制算法：无超调、欠调、加热功率分段限制。

调节器广泛的适应对象：大滞后、热惯性、超调、纯时间比例调节。

功能强大：加热/制冷控制、超调抑制、外给定阀位控制。

手操器的事件输入功能：外部开关量输入、电平输入等。

手操器广泛的适应对象：DCS控制与阀门控制。

强大的伺服操作功能，取代伺服机构直接驱动阀门。

支持一键参数恢复功能（可恢复出厂参数设置功能）。

面板操作简单便捷，按键组合可快速修改参数。

显示方式多样；支持LED+ 光柱组合显示；方形显示仪表配备光柱显示。

外形尺寸多样；方形、横式、竖式。

通讯为标准的MODBUS（RTU模式）。

虹润牌智能仪表说明书目录数字光柱显示控制仪说明书 0数字（光柱）单路显示报警仪表说明书 (14)双回路数字/光柱显示控制仪说明书 (27)新双路表090324 (42)直流电压/电流显示控制仪说明书 (57)数字光柱显示控制仪说明书目录一、主要技术参数 (1)二、仪表外型开孔尺寸 (2)三、接线说明 (2)四、功能操作 (5)（一）、仪表面板 (5)（二）、仪表上电 (6)（三）、仪表一级参数设定 (7)（四）、仪表二级参数设定 (7)（五）、仪表参数说明 (9)（六）、仪表参数设定方式 (10)五、型谱表 (11)附、仪表配线举例 (13)输入信号电偶：标准热电偶──B、S、K、E、J、T、WRe3-25等电阻：标准热电阻──Pt100、Cu100、Cu50、BA1、BA2等或远传压力电阻电流：0～10mA、4～20mA、0～20mA、0～10mA开方、4～20mA开方等─输入阻抗≤250Ω电压：0～5V、1～5V、0～5V开方、1～5V开方等──输入阻抗≥250kΩ测量范围-1999～9999字测量精度0.5％FS±1字或0.2％FS±1字分辨率1、0.1、0.01或0.001字显示方式-1999～9999测量值显示-1999～9999设定值显示0～100%测量值光柱显示发光二极管工作状态显示光柱精度光柱显示精度为1%输出信号DC 0～10mA(负载电阻≤750Ω)DC 4～20mA(负载电阻≤500Ω)DC 0～5V (输出电阻≤250Ω)DC 1～5V (输出电阻≤250Ω)报警输出继电器报警输出─继电器ON/OFF带回差，触点容量：AC220V/1A；DC24V/3A（阻性负载）报警精度±1字通讯输出接口方式─标准串行双向通信接口：光电隔离RS-485，RS-232等波特率─1200～9600bps内部自由设定采用标准MODBUS RTU通讯协议馈电输出DC24V，负载电流≤30mA温度补偿0～50℃数字式温度自动补偿参数设定面板轻触式按键数字设定参数设定值断电后永久保存参数设定值密码锁定保护方式输入回路断线报警（热电偶或电阻输入时），继电器输出状态LED指示输入超/欠量程报警电源欠压自动复位工作异常自动复位（Watch Dog）联机通讯通讯为二线制、三线制（如RS-485、RS-232等），亦可由用户特殊要求波特率1200～9600bps 可由仪表内部参数自由设定。

香港虹润测量显示控制仪说明书目录一、虹润牌测量显示控制仪主要特点 (4)二、输入信号与适配传感器 (4)三、主要技术参数 (5)四、操作方式 (8)（一）、仪表面板 (8)（二）、操作方式 (10)1.正确的接线…………………………………………………………… (10)2.仪表的上电 (10)3.仪表设备号及版本号的显示 (10)4.控制参数（一级参数）设定 (12)（三）、返回工作状态 (14)（四）、控制输出方式 (14)1.断偶与超量程指示及报警 (14)2.控制（或报警）输出状态 (15)五、控制举例 (16)六、校对方式 (19)七、变送控制输出校对及更改 (19)八、输入板说明 (20)九、安装与使用 (22)1.表盘开孔尺寸(单位：mm) (22)2.仪表的接线 (23)3.配线上的注意 (23)十、维护与保养 (24)十一、接线图 (27)十二、虹润牌测量显示仪型谱表 (31)十三、虹润牌测量显示控制仪型谱表 (32)十四、虹润牌测量显示四限控制仪型谱表 (33)十五、仪表二级参数设定 (36)十六、随机文件及附件 (41)十七、仪表改型……………………………………………………………………………………………… 41 十八、仪表配线举例 (42)虹润牌测量显示控制仪外形图： 型 号 HR-WP-C.S40系列HR-WP-C90系列HR-WP-C.S80系列仪表外形外形宽×高×深宽×高×深宽×高×深承蒙惠购本控制器不胜感激。

敬请事先详阅本《操作手册》，以便于准确使用。

尺寸C40系列：96×48×105mmS40系列：48×96×105mm C90系列：96×96×105mmC80系列：160×80×140mmS80系列：80×160×140mm型号HR-WP-C10系列HR-WP-C70系列仪表外形外形尺寸宽×高×深C10系列：48×48×105mm宽×高×深C70系列：72×72×105mm型号HR-WP-TS80系列（竖式）HR-WP-TC80系列（横式）仪表外形外形尺寸宽×高×深80×160×140mm宽×高×深160×80×140mm一、虹润牌测量显示控制仪主要特点◎适用于各种温度、压力、液位、速度、长度等物理量的测量控制。

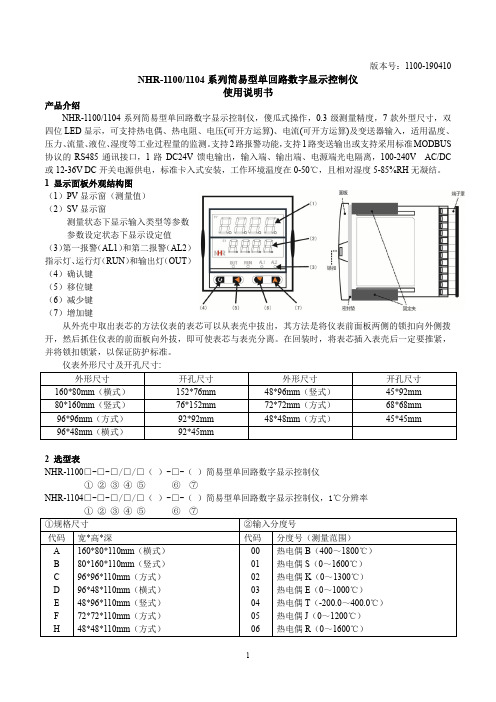

版本号：1100-190410 NHR-1100/1104系列简易型单回路数字显示控制仪使用说明书产品介绍NHR-1100/1104系列简易型单回路数字显示控制仪，傻瓜式操作，0.3级测量精度，7款外型尺寸，双四位LED显示，可支持热电偶、热电阻、电压(可开方运算)、电流(可开方运算)及变送器输入，适用温度、压力、流量、液位、湿度等工业过程量的监测。

支持2路报警功能，支持1路变送输出或支持采用标准MODBUS 协议的RS485通讯接口，1路DC24V馈电输出，输入端、输出端、电源端光电隔离，100-240V AC/DC 或12-36V DC开关电源供电，标准卡入式安装，工作环境温度在0-50℃，且相对湿度5-85%RH无凝结。

1 显示面板外观结构图（2）SV显示窗测量状态下显示输入类型等参数参数设定状态下显示设定值（3）第一报警（AL1）和第二报警（AL2）指示灯、运行灯（RUN）和输出灯（OUT）（4）确认键（5）移位键（6）减少键（7）增加键从外壳中取出表芯的方法仪表的表芯可以从表壳中拔出，其方法是将仪表前面板两侧的锁扣向外侧拨开，然后抓住仪表的前面板向外拔，即可使表芯与表壳分离。

在回装时，将表芯插入表壳后一定要推紧，并将锁扣锁紧，以保证防护标准。

仪表外形尺寸及开孔尺寸:2 选型表NHR-1100□-□-□/□/□（）-□-（）简易型单回路数字显示控制仪①②③④⑤⑥⑦NHR-1104□-□-□/□/□（）-□-（）简易型单回路数字显示控制仪，1℃分辨率备注：1路继电器（带有常开常闭触点）触点容量：AC220V/3A、DC30V/5A （阻性负载）2路继电器（仅一组常开触点）触点容量：AC220V/3A、DC30V/5A （阻性负载）规格尺寸为H的仪表，继电器触点容量：AC125V/0.5A、DC24V/0.5A（阻性负载）3 接线规格尺寸为A、B、C、D、E型接线图注：横竖式仪表后盖接线端子方向不一样，见示意图1规格尺寸为F型接线图规格尺寸为H型接线图注：上述接线图中在同一组端子标有不同功能的，只能选择其中一种功能。

一、产品介绍二、技术参数使用说明书NHR-PR10系列简易PLC中文一体机 Hong Run Precision Instruments Co., LtD.虹润NHR-PR10系列简易PLC中文一体机是一款中文文本编辑的逻辑控制继电器，集逻辑判断、输出、延时、计时、计数、跳转、循环等功能于一体。

适用于公共区域照明、绿化带灌溉、养殖投喂控制、设备逻辑控制与时序控制。

★易于操作的控制器现场编程，中文代码操作，易掌握。

★经济型小型自动控制器8路开关量输入（NPN/PNP/干接点）和8路开关量输出（2路单刀双掷，6路常开点）。

★电源故障措施当断电时，EEPROM可以备份程序和系统设置。

★自由逻辑编程内置99个计数器、99个计时器，18组编程操作组，可自由逻辑编程，每组可编辑159行程序。

★便于维护采用人机界面来显示用户指定的信息、日期、时间或其它数据。

★黑暗环境下背光更长背光自动切断时间可设为1～99分钟，或者可将背光设为常亮状态。

★编程安全性可设置密码来保护程序。

★远程监视功能通过RS-485通信进行远程监视。

★供电可选100～240VAC和12～24VDC电源可供选择。

★导轨式或壁挂式安装标准的35mmDIN导轨卡式安装，操作简单。

额定参数电源电压功率消耗工作温度相对湿度保存温度保护等级性能规格参数LCD显示屏操作按钮日历/时间绝缘电阻介电强度技术规格参数开关量输入开关量输出通讯输出功能块AC100～240V（50/60Hz）；DC12～24V100VAC：7VA 最大 240VAC：10VA 最大 12/24VDC：4VA 最大-10～50℃10%～90%RH（无冷凝）-10～60℃IP20（安装在控制面板上）2.8英寸点阵式液晶显示，带LED背光8个按钮(4个光标按钮和4个操作按钮)精度：±15s/月（25℃±2℃）不小于20MΩ（500VDC下）；在电源端子和所有输出端子之间；在不同输出端子之间。

NHR-1100系列简易型单回路数字显示控制仪概述NHR1100系列简易测量显示控制仪采用模块化结构方案，结构简单、操作方便、性价比高，适用于塑料、食品、包装机械等行业。

单路输入，双屏LED数码显示。

具备33种信号输入功能，可任意选择输入信号类型，测量精度为0.3%。

热电阻\热电偶信号分辨率可切换：1℃或0.1℃。

具备上下限报警功能，带LED报警灯指示。

具有电压、电流变送输出信号可选。

支持RS485串行接口，采用标准MODBUS RTU通讯协议。

带DC24V馈电输出，为现场变送器配电。

输入、输出、电源、通讯相互之间采用光电隔离技术。

具备多种外形尺寸及样式供用户选择。

参数设定密码锁定，参数设置断电永久保存。

仪表面板160*80mm(A型)80*160mm(B型)96*96mm(C型)96*48mm(D型)48*96mm(E型)72*72mm(F型)48*48mm(H型)参数功能注：以上参数为仪表全部参数，如果不是全功能仪表，则未选功能所对应的参数将不予显示。

仪表接线图规格尺寸为A、B、C、D、E型接线图注：横竖式仪表后盖接线端子方向不一样，见示意图1。

图一★注：上述接线图中在同一组端子标有不同功能的,只能选择其中一种功能。

如RS485通讯功能和变送输出功能在同一组OUT接线端子上，只能选择一种。

仪表选型NHR-1100□-□-□/□/□( )-□-( )①②③④⑤⑥⑦备注：1、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端子上只能选择其中一种功能。

2、在写型号时必须完整，没有选到的功能项不能省略，必须用“X”补上。

例1：NHR-1100A-55-0/2/P(24)-A例2：NHR-1100C-27-0/X/X-D返回上一页 >>。

明
按键名称
mV/TC 读取常用输出值进入/退出，字典查询数据更新，字典查询，H z RTD Ω10/1/24V
参数切换，室温调显，清零 ，修改值，存储常用输出值或设置值毫伏，热电偶量程切换脉冲量程切换热电阻量程切换电阻量程切换电压量程切换O N OFF /Dictionary
按数字键、小数点键，输入需要的电流值。

如超过输出范围，校验仪自动
置电流值为最大值（FS显示）或最小值（ZERO显示）。

按 键清除，重新按右边圆形区域中的 键，开启电流输出，LCD中ON显示。

操作同4.2.2.2，操作过程中，LCD中OFF显示，修改过程中，仪表保持原输
出，输入完成，按 键，仪表将按新的电流值输出。

在直流电流输出的过程中，按右边圆形区域中的 键，将光标移至直流 键，对直流电流输出
按右边圆形区域中 键，关闭直流电流输出，LCD中OFF显示。

CLR X
+ -。

目录一、技术指标 (1)二、仪表外形 (2)三、接线图 (4)四、参数设定 (7)五、选型 (16)六、通讯协议 (23)HR系列交流电工测量显示控制仪采用全隔离技术。

直接采集电压和电流互感器信号，计算频率，电压和电流，以及它们间相位差和单相有功功率 P=U.I.CosΦ或三相有功功率P有=√3×U×I×COS(φ+30），无功功率计算公式：无功功率=视在功率-有功功率。

HR系列交流电工测量显示控制仪可随意改变仪表的输入信号量程。

采用最新无跳线技术，只需设定仪表内部参数，即可适应现场要求。

HR系列交流电工测量显示控制仪可带有一路模拟量变送输出或继电器报警输出。

适用于各种测量控制。

HR系列交流电工测量显示控制仪可带串行通信输出，可与各种带串行输入/输出的设备进行双向通信，组成网络控制系统。

一、技术指标：显示方式控制/报警方式参数设定0～9999字测量值显示0～9999字设定值显示高亮度LED数码显示发光二极管工作状态显示二组数码管测量值同屏显示(电压，电流，功率，周波或功率因数) 可选择2限控制或报警输出，带LED指示控制（或报警）方式为继电器ON/OFF带回差面板轻触式按键数字设定参数设定值断电后永久保存使用环境使用环境相对湿度供电电压功耗环境温度 0～50℃≤85RH 避免强腐蚀气体常规型 AC 220V%（50Hz±2Hz）特殊型 AC 90～260V——开关电源≤ 5W（AC 220V线性电源供电）≤ 4W（AC 90～265V开关电源供电）二、仪表外形：型号HR-WP-AC-C.S80系列HR-WP-Cos-C.S80系列HR-WP-Hz-C.S80系列HR-WP-AC-C90系列HR-WP-Cos-C90系列HR-WP-Hz-C90系列HR-WP-AC-C.S40系列HR-WP-Cos-C.S40系列HR-WP-Hz-C.S40系列开孔尺寸单位：mm 单位：mm 单位：mm外形尺寸宽高深：160×80×140mm宽高深：80×160×140mm宽高深：96×96×105mm宽高深：96×48×105mm宽高深：48×96×105mm型号HR-WP-W-C.S80系列HR-WP-W-C90系列HR-WP-W-C.S40系列开孔尺寸宽高深：160×80×140mm宽高深：80×160×140mm宽高深：96×96×105mm宽高深：96×48×105mm宽高深：48×96×105mm外形尺寸单位：mm 单位：mm 单位：mm三、接线图四、参数设定1、仪表面板COS负载性质亮：电容性负载，电流超前暗：电感性负载，电流滞后2、切换显示类型：仪表上电初始化后处于测量模式，数码管分别显示当前电压和电流值，按压UP键可以使CH1显示下一个类型值，类型切换顺序为：电压->电流->有功功率->功率因数->电压。

虹润牌智能仪表 之 SSR单色无纸记录仪目录一、功能特点-------------------------------------------------------------------------------------------------------1二、技术指标-------------------------------------------------------------------------------------------------------3三、功能和操作----------------------------------------------------------------------------------------------------6四、安装与接线--------------------------------------------------------------------------------------------------38五、通讯-----------------------------------------------------------------------------------------------------------42虹润牌智能仪表 之 SSR单色无纸记录仪一、功能特点◆本仪表显示信息量大、操作简单、界面友好，下面是主要功能特点：◆无笔、无纸记录，日常维护工作量非常小，运行费用低；◆采用进口5.4英寸160*128点阵高亮度黄底黑字液晶屏，LED背光、画面清晰；◆采用高速、高性能32位ARM微处理器，画面响应时间小于0.2秒，可同时实现8路信号采集、记录、显示和报警；◆采用16M大容量的FLASH闪存芯片存贮历史数据，掉电永不丢失数据；根据记录间隔的不同，可存储72个小时至720天的数据；◆全隔离万能输入，可同时输入多种信号，无需更换模块，通过软件组态即可。

Design of NHR1100 single loop digital display parameter indicator basedon LabviewFujun LiInstruments and Apparatuses Department, Liaoning Jidian Polytechnic, Dandong City, Liaoning Province 118009,China Zhenxing District, Dandong City, Liaoning Province, Yang He 30th Street*******************Keywords:Labview; NHR1100; Parameters; Indicator;Designing MODBUS communication protocol and Labview software platform, through the RS485 communication interface, the display method of NHR1100 single loop digital display function parameters are described in detail according to the serial communication parameter setting device, then realizing the centralized management of digital display control instrument parameters and visual interface.IntroductionNHR1100 series single loop digital display control instrument (referred to digital display control instrument) use differential advance control algorithm, high control precision, no overshoot, fuzzy self-tuning function. It can be used with all types of sensors and transmitters, realizing the measurement display of temperature, pressure, liquid level, capacity, speed and other physical quantity, and coordinating with a variety of actuator to the function of control, alarm control, data acquisition for electric heating equipment, electromagnetism and electric valve[1]. It Supports RS485 serial interface by using standard MODBUS communication protocol RTU. Digital display control instrument has 31 function parameters. These parameters use the standard MODBUS RTU RS485 communication protocol and serial interface transmission to the computer, then the computer acquisition, display and control by using the software of Labview on these parameters, eventually forming a wide variety of computer control systems.The hardware principle of communication researchThe principle of hardware wiringComputer and digital display control instrument hardware wiring diagram as shown in Figure 1. In figure: 1 computer; 2 RS232 and RS485 conversion module; 3, 4, 5 NHR1100 digital display controlinstrument.Figure 1 computer and digital display control instrument hardware wiring diagram Computer’s serial communication COM port is connected with the RS232 and RS485 conversion module’s RS232 port, the digital display control instrument’s RS485 communication terminal A, B is connected with RS485 conversion module’s RS485 port.1.2 Single loop digital display instrument communication parameter settingSingle loop digital display instrument communication parameter setting shown in table1[2] .3rd International Conference on Mechatronics, Robotics and Automation (ICMRA 2015)Table 1 single-loop digital display communication parameter tablecommunicatio n portcommunicationmodebaudratedatabitsstop bitcheckdevice addressCOM1 RS485 9600 8 1 none1Under the Labview software platform a single-loop digital display instrument parameters achieving the principles of reading and writingModbus is invented by Modicon (a brand of Schneider electric company) in 1979, the world's first truly global bus protocol for industrial site. This protocol supports traditional RS-232, RS-422, RS-485 and Ethernet devices. Many industrial equipment, including PLC、DCS、intelligent instruments and so on , all use the Modbus protocol as a communication standard. Modbus has the following characteristics:(1) Standard, open, users are free and safely using the Modbus protocol, no need to pay a license fee and will not infringe the intellectual property. At present, support Modbus manufacturers more than 400, support Modbus more than 600 kinds of products.(2) Modbus can support a variety of electrical interfaces, such as RS-232, RS-485 etc., and also can be transmitted on a variety of media, such as twisted pair, fiber optic, wireless, etc. . (3)Modbus’ frame format is simple, compact and easy to understand. Users are easy to use. Manufacturers are simple to develop[3].Labview called Laboratory Virtual Instrument Engineering Workbench created by USA National Instruments Corporation (National Instruments, NI). It is a powerful and flexible instrumentation and analysis software application development tools. It is a computer programming language based on graphical, with icons instead of lines of text to create applications. Based on PC in measurement and control software, Labview market penetration rate second only to C++/C language. Labview has been accepted widely by industry, academia and research laboratories, and also recognized as the standard for data acquisition and instrument control software[4].Single loop digital display instrument parameter data formatSingle-loop digital display parameter data format shown in Table 2.Table 2 Single-loop digital display instrument parameter data format table parameter name unit address data format data typesinstrument Type 00 Float read-onlymeasured value display 02 Float read-writethe first alarm value 04 Float read-onlythe second alarm value 06 Float read-writeinput indexing number 48 Float read-writedecimal point 50 Char read-writethe upper limit of measurement range 51 Char read-writethe lower limit of measurement range 57 Char read-writeparameter password 58 Char read-writedevice address 65 Char read-writebaud rate 66 Char read-writeSingle-loop digital display parameter data transmission Modbus function package Table3 Single-loop digital display parameter data transmission Modbus function package tabledevice address readfunction codeunit startaddressunitnumbercheckcodenote01 03 0000 0010 4406 Including: instrument type, the measuredvalue display, parameter password, the firstalarm value, the second alarm value01 03 0011 0010 1403 Including: input indexing number, decimalpoint, device address, baud rate, the lower limitof the measurement range01 03 0021 0001 D400 the upper limit of measurement rangeSingle-loop digital display parameter data receiving Modbus function package Table 4 Single-loop digital display parameter data receiving Modbus function package tabledevic e addressreadfunctioncodeunitbytesparameterunit datacontentcheck codenote01 03 20 04 4C、02DF、03 20、0258、01 2C0CADinstrument type=11100 the measured value display=73.5parameter password=-800 thefirst alarm value=60 the secondalarm value=3001 03 20 00 1E、0001、00 01、0003、00 00E5C2input indexing number=27 decimal point=1 deviceaddress=21 baud rate=3 thelower limit of the measurementrange=001 03 02 03 E8 B8FAthe upper limit of measurement range=1000Single-loop digital display parameters indicates the instrument front panel designSingle-loop digital display parameters indicates the instrument front panel shown in figure 2.Single-loop digital display parameters indicator include: Instrument type, measured value display, parameter password, the first alarm value, the second alarm value, enter indexing number, decimal point, device address, baud rate, the lower limit of the measurement range, the higher limit measurement range.Figure 2 Single-loop digital display parameters indicates the instrument front panel figure Single-loop digital display parameter indicator programmingSingle-loop digital display parameter indicator shown in figure 3.Including: VISA configure serial port VI, VISA write-in (function), VISA read (function), VISA closed (function), index array (function), Intercept string (function), Cast (function), the conversion (function) from string to byte array and so on.Figure 3 Single-loop digital display parameter indicator figureVISA configure serial port VI to make the VISA resource name specified serial according to specific initialization settings. VISA write-in (function), makes data of write-in buffer to write VISA resource name specified device or interface. VISA read (function), from VISA resource name specified device or interface read the specified number of bytes and make the data back to the read buffer. VISA closed (function), closes VISA resource name specified device session handle or event object. Index array (function), returns n dimensional array in the index position elements or subarray. Intercept string (function), returns the input string string, starts from the offset position, contains the length of the characters. For the array input, the function connects each element in the array. Cast (function), by new data types flattening and reduction, makes x cast to a certain type. If a function can not be converted to data and must be explained, LabVIEW can use a temporary buffer. The conversion (function) from string to byte array makes string converting array of no sign byte[5].ConclusionsSingle loop digital display indicator parameters, from the two aspects of hardware and software, expound the realization of the intelligent controller parameters in the Labview software platform. Through Labview software platform and the supported MODBUS protocol and RS485 communication interface, it will represent single loop control parameters of digital display control function, acquisition to the computer control system, for industrial automatic control system of data acquisition and monitoring control to lay the foundation.References[1] NHR - 5300 series of artificial intelligent PID controller operation manual，In Chinese.[2] Information on [3] Jinghui zhao, Bing zhou Labview and Modbus communication methods of SR23 island electric regulator. Automation and instrumentation[J], 2014,6: 106-109，In Chinese.[4] J.H.Zhao,and B.Zhou,” Thermocouple automatic verificating device based on virtual instrument technology”, Applied Mechanics and Materials Vols. 303-306 (2013) pp 588-596 Online available since 2013/Feb/13 Trans Tech Publications, Switzerlanddoi:10.4028//AMM.303-306.588.。
