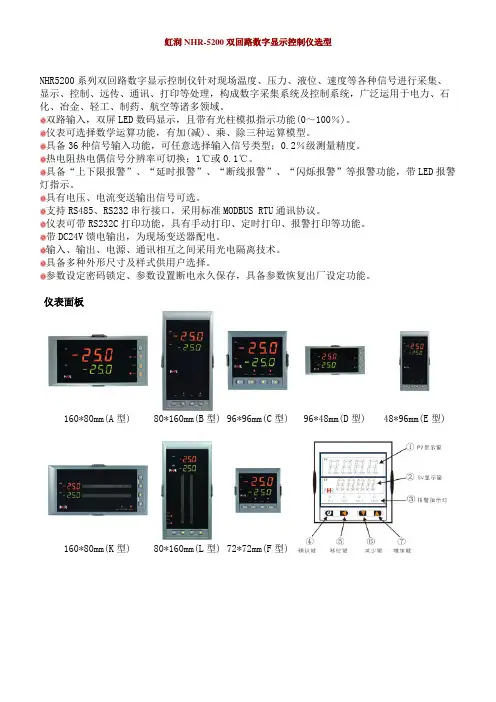

虹润NHR-5200双回路数字显示控制仪选型

版本号：5200-160112NHR-5200系列双回路数字显示控制仪使用说明书一、产品介绍NHR-5200系列双回路数字显示控制仪采用了表面贴装工艺，全自动贴片机生产，具有很强的抗干扰能力。

本仪表支持多种信号类型输入，可与各类传感器、变送器配套使用，实现对温度、压力、液位、速度、力等物理的测量显示，带报警控制、模拟变送输出、485/232通讯等输出功能，带双屏数码管显示，可自由设定上、下窗口显示内容，可订制数学运算功能，可针对两路测量信号进行加、减、乘、除运算，其适用范围非常广泛。

二、技术参数 输入输入信号 电流 电压 电阻 电偶 输入阻抗 ≤250Ω ≥500K Ω 输入电流最大限制 ≤30mA 输入电压最大限制 ≤6V 输出输出信号 电流 电压继电器24V 配电或馈电 输出负载能力≤500Ω≥250K Ω（注：需要更高负载能力时须更换模块）AC220V/0.6（小） DC24V/0.6A （小） AC220V/3A （大） DC24V/3A （大） 见备注≤30mA综合参数 测量精度 0.2%FS ±1字设定方式 面板轻触式按键数字设定;参数设定值密码锁定;设定值断电永久保存。

显示方式 -1999～9999测量值显示，0～100%测量值光柱显示，发光二级管工作状态显示 使用环境 环境温度：0～50℃；相对湿度：≤85%RH ； 避免强腐蚀气体 工作电源 AC 100～240V （开关电源），（50-60HZ ）； DC 20～29V （开关电源） 功耗 ≤5W 结构 标准卡入式通讯采用标准MODBUS 通讯协议，RS-485通讯距离可达1公里，RS-232通讯距离可达15米注：仪表带通讯功能时，通讯转换器最好选用有源转换器备注：外形尺寸为D 、E 的仪表继电器输出时允许负载能力为AC220V/0.6A ，DC24V/0.6A 三、仪表的显示面板和功能键1）仪表外形尺寸及开孔尺寸：外形尺寸开孔尺寸160*80mm（横式/光柱）152*76mm80*160mm（竖式/光柱）76*152mm96*96mm（方式）92*92mm96*48mm（横式）92*45mm48*96mm（竖式）45*92mm72*72mm（方式）68*68mm2）数码管PV：显示第一路测量值；可根据要求自行选择显示；在参数设定状态下，显示参数符号。

虹润牌智能仪表说明书目录数字光柱显示控制仪说明书 0数字（光柱）单路显示报警仪表说明书 (14)双回路数字/光柱显示控制仪说明书 (27)新双路表090324 (42)直流电压/电流显示控制仪说明书 (57)数字光柱显示控制仪说明书目录一、主要技术参数 (1)二、仪表外型开孔尺寸 (2)三、接线说明 (2)四、功能操作 (5)（一）、仪表面板 (5)（二）、仪表上电 (6)（三）、仪表一级参数设定 (7)（四）、仪表二级参数设定 (7)（五）、仪表参数说明 (9)（六）、仪表参数设定方式 (10)五、型谱表 (11)附、仪表配线举例 (13)输入信号电偶：标准热电偶──B、S、K、E、J、T、WRe3-25等电阻：标准热电阻──Pt100、Cu100、Cu50、BA1、BA2等或远传压力电阻电流：0～10mA、4～20mA、0～20mA、0～10mA开方、4～20mA开方等─输入阻抗≤250Ω电压：0～5V、1～5V、0～5V开方、1～5V开方等──输入阻抗≥250kΩ测量范围-1999～9999字测量精度0.5％FS±1字或0.2％FS±1字分辨率1、0.1、0.01或0.001字显示方式-1999～9999测量值显示-1999～9999设定值显示0～100%测量值光柱显示发光二极管工作状态显示光柱精度光柱显示精度为1%输出信号DC 0～10mA(负载电阻≤750Ω)DC 4～20mA(负载电阻≤500Ω)DC 0～5V (输出电阻≤250Ω)DC 1～5V (输出电阻≤250Ω)报警输出继电器报警输出─继电器ON/OFF带回差，触点容量：AC220V/1A；DC24V/3A（阻性负载）报警精度±1字通讯输出接口方式─标准串行双向通信接口：光电隔离RS-485，RS-232等波特率─1200～9600bps内部自由设定采用标准MODBUS RTU通讯协议馈电输出DC24V，负载电流≤30mA温度补偿0～50℃数字式温度自动补偿参数设定面板轻触式按键数字设定参数设定值断电后永久保存参数设定值密码锁定保护方式输入回路断线报警（热电偶或电阻输入时），继电器输出状态LED指示输入超/欠量程报警电源欠压自动复位工作异常自动复位（Watch Dog）联机通讯通讯为二线制、三线制（如RS-485、RS-232等），亦可由用户特殊要求波特率1200～9600bps 可由仪表内部参数自由设定。

虹润数显电压电流表NHR-3200系列一、产品介绍虹润数显电压电流表NHR-3200系列可外接电压、电流互感器的标准信号或直接接入电流5A、电压500V的交流信号，输出功能可选模拟量输出、通讯输出功能，配备RS232/485通讯接口，支持标准MODBUS RTU通讯协议，可组网实现数据的集中管理；可带欠压和过载事件报警功能。

本产品采用工业级元器件，所有与外界的连接都做了电气隔离，内置抗雷击保护电路和电源滤波器。

可靠的端子输入，接线端子采用国外进口插拔式端子，具备高耐压和过流等级的特点。

专业的EMC设计，对装置输入电源、模拟和数字电源进行实时的监测，保证了其运行的可靠性。

科学的自诊断功能，可通过显示代码表明产品的故障。

适用于成套智能高、低压配电柜、智能箱变、小家电性能检测系统的数据采集。

二、技术参数三、安全注意事项3.1、本节主要涉及重要的安全信息，请用户务必在安装使用本仪表之前仔细阅读并理解本节内容。

警告★仅允许具有合格资质的工作人员从事本产品的安装，且必须按照规定的安装程序来执行。

★请在从事电器安装调试工作时配备检验合格的个人安全防护装备。

★不允许单独操作。

★请在进行安装操作之前关闭所有电源。

★请在检查、测试、维护本仪表之前断掉所有电源。

请关注电源系统的设计细节，包括可能有的后备电源。

★请注意不要将工作区域内的工具或者其它物体遗留在本仪表内。

★成功地安装本仪表依靠于正确的安装、操作和使用规范。

忽视基本的安装要求可能会导致人身伤害以及电子仪表或其它财产的损害。

★请在使用高阻表测试已经安装好的仪表之前，断开所有的与之相连的输入和输出连线。

★请注意高压测试有可能会导致仪表内的元件损坏。

3.2、安装使用流程1)、请参照装箱清单检查确认由到的仪表是否完整。

如有存在遗漏请及时通知供货商或本公司。

2)、使用前请确认被测试参数的范围满足仪表的测试参数的量程范围，严禁进行超出量程的参数测试。

3)、使用前请确认能够提供满足仪表工作要求的工作电源。

配备V9串口编程线，通过PC上位机软件对12种输入类型、测量量程等参数进行组态。

Hong Run Precision Instruments Co., LtD.输入输入信号输出输出信号输出负载电源电源功耗其它参数电气隔离电路限制饱和电流工作温度相对湿度保存温度安装方式安装尺寸响应时间电磁兼容性适用现场设备热电阻(RTD)、热电偶(TC)4～20mARL≤(Ue-10)/0.021DC12～40V一进一出功耗：≤1WU=2000VAC ≤22mA低端3.8mA；高端21mA -20～60℃25%～85%RH -20～60℃35mmDIN导轨安装13*108*121.2mm(宽*高*深)≤1S符合GB/T18268工业设备应用要求（IEC 61326-1）二三线制热电阻、热电偶传感器输入类型与传输精度：说明：1．以上精度数据是在环境温度20℃±2℃的条件下测试所得。

2．输出精度“%”是相对于设定的量程范围。

3．热电偶测量时还需要加上冷端补偿误差，内部冷端补偿误差≤±1℃。

型 号热电阻(RTD)热电偶(TC)类 型Pt100Cu50B E J K N R S T Wre3-25Wre5-26测量范围-200.0～850.0℃-50.0～150.0℃400～1800℃-100～1000℃-100～1200℃-180～1372℃-180～1300℃-50～1768℃-50～1768℃-200～400℃0～2315℃0～2310℃最小测量范围20℃20℃500℃50℃50℃50℃50℃500℃500℃50℃500℃500℃转换精度(取较大值)±0.1%量程或±0.2℃±0.1%量程或±0.2℃±0.1%量程或±1.5℃±0.1%量程或±0.5℃±0.1%量程或±0.5℃±0.1%量程或±0.5℃±0.1%量程或±0.5℃±0.1%量程或±1.5℃±0.1%量程或±1.5℃±0.1%量程或±0.5℃±0.1%量程或±1.5℃±0.1%量程或±1.5℃备注：智能温度变送器(回路供电)只能选择一进一出或二进二出。

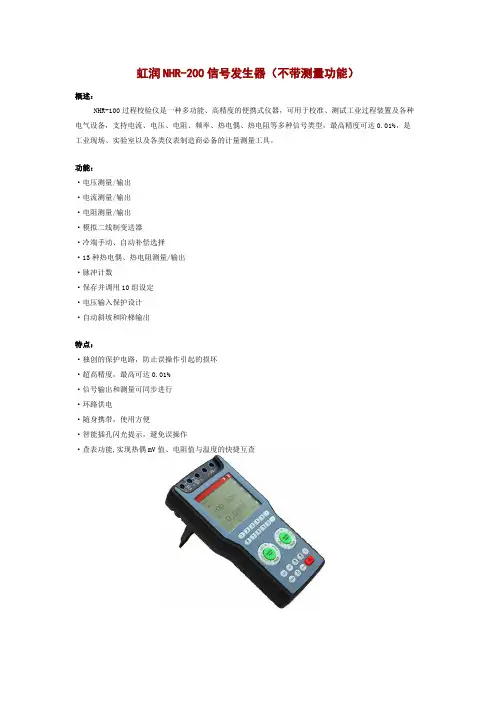

虹润NHR-200信号发生器（不带测量功能）
概述：
NHR-100过程校验仪是一种多功能、高精度的便携式仪器，可用于校准、测试工业过程装置及各种电气设备，支持电流、电压、电阻、频率、热电偶、热电阻等多种信号类型，最高精度可达0.01%，是工业现场、实验室以及各类仪表制造商必备的计量测量工具。

功能：
·电压测量/输出
·电流测量/输出
·电阻测量/输出
·模拟二线制变送器
·冷端手动、自动补偿选择
·13种热电偶、热电阻测量/输出
·脉冲计数
·保存并调用10组设定
·电压输入保护设计
·自动斜坡和阶梯输出
特点：
·独创的保护电路，防止误操作引起的损坏
·超高精度，最高可达0.01%
·信号输出和测量可同步进行
·环路供电
·随身携带，使用方便
·智能插孔闪光提示，避免误操作
·查表功能,实现热偶mV值、电阻值与温度的快捷互查。

外型尺寸 开孔尺寸尺寸类型宽1608096高8016096深1101101103、仪表的安装（1）在表盘上安装仪表的方法按照不同仪表所需的开孔尺寸在盘面上开好对应尺寸的安装孔，将密封圈套在仪表上，再将仪表嵌入到开好内容选择菜单时，用于确认菜单中的选择项修改参数时，用于确认新设定的参数值画面显示时，配合“▲”键可进组态菜单页显示历史数据时，用于确认下一步要修改的追忆时间配合“ ”键可对累积量、掉电累积时间清零设定参数时，配合“ ”键用于移动小数点的位置选择菜单时，用于光标下移修改参数时，用于减少光标指定处的数值测量显示时，用于同一通道显示画面的翻页修改追忆时间时，用于减少光标指定处的时间值选择菜单时，用于光标上移修改参数时，用于增加光标指定处的数值修改追忆时间时，用于增加光标指定处的时间值选择菜单时，用于光标左移设定参数时，用于光标左移修改追忆时间时，用光标左移显示历史数据时，用于从当前时间向后搜索追忆时段向前搜索追忆时段过程中，用于停止搜索选择菜单时，用于光标右移设定参数时，用于光标右移修改追忆时间时，用光标右移追忆历史数据时，用于从当前时间向前搜索追忆时段测量显示时，用于不同通道之间显示画面的切换设定结束时，用于进入测量显示画面在实时曲线画面或历史曲线画面下，可修改曲线画面的时标确认键光标下移键光标上移键光标左移键光标右移键F2F1在确定仪表接线无误时，方可上电。

开机时，系统将会用几秒或几分钟左右的时间进行系统初始化，请耐心七、仪表参数说明：1）“通道”参数——计算带温压补偿的流量时，输入通道01为流量（差压）信号；02为入温信号；03为出温信号。

名称输入通道输入类型输入单位滤波系数量程下限量程上限棒图下限棒图上限信号切除累积功能输入通道输入类型输入单位滤波系数量程下限量程上限棒图下限棒图上限信号切除累积功能输入通道输入类型输入单位滤波系数量程下限量程上限棒图下限棒图上限信号切除累积功能输入通道输入类型输入单位滤波系数量程下限量程上限棒图下限棒图上限信号切除累积功能设定范围01见输入类型表见工程单位表0～19-9999～99999字-9999～99999字-9999～99999字-9999～99999字-25.0～100.0ON：累积02见输入类型表见工程单位表0～19-9999～99999字-9999～99999字-9999～99999字-9999～99999字-25.0～100.0ON：累积OFF：无累积03见输入类型表见工程单位表0～19-9999～99999字-9999～99999字-9999～99999字-9999～99999字-25.0～100.0ON：累积OFF：无累积04见输入类型表见工程单位表0～19-9999～99999字-9999～99999字-9999～99999字-9999～99999字-25.0～100.0ON：累积OFF：无累积说明第一输入通道的通道号（不可修改）输入信号类型（见输入信号类型表）显示值的工程单位（见注1）单位秒量程下限值（小数点设置见注2）量程上限值（小数点设置见注2）显示下限值显示上限值小信号切除百分比值（见注3）流量信号的累积功能第二输入通道的通道号（不可修改）输入信号类型（见输入信号类型表）显示值的工程单位（见注1）单位秒量程下限值（小数点设置见注2）量程上限值（小数点设置见注2）显示下限值显示上限值小信号切除百分比值（见注3）设定通道是否为流量信号，如果是流量信号，就开通累积功能，该参数设置为ON，否则关闭，设置为OFF。

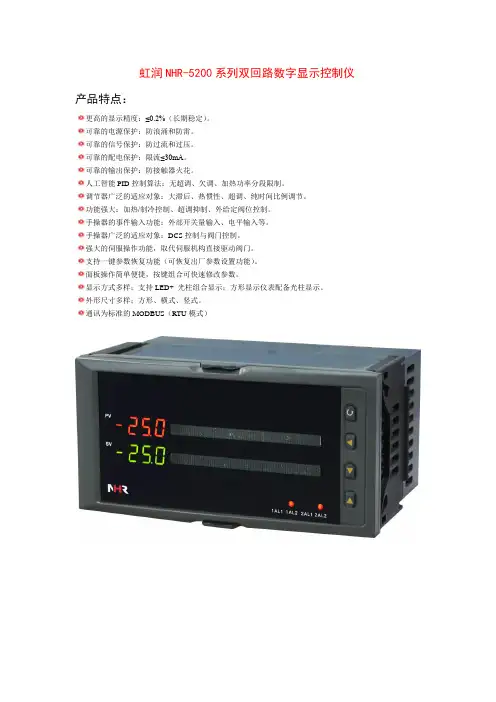

虹润NHR-5200系列双回路数字显示控制仪产品特点：
更高的显示精度：≤0.2%（长期稳定）。

可靠的电源保护：防浪涌和防雷。

可靠的信号保护：防过流和过压。

可靠的配电保护：限流≤30mA。

可靠的输出保护：防接触器火花。

人工智能PID控制算法：无超调、欠调、加热功率分段限制。

调节器广泛的适应对象：大滞后、热惯性、超调、纯时间比例调节。

功能强大：加热/制冷控制、超调抑制、外给定阀位控制。

手操器的事件输入功能：外部开关量输入、电平输入等。

手操器广泛的适应对象：DCS控制与阀门控制。

强大的伺服操作功能，取代伺服机构直接驱动阀门。

支持一键参数恢复功能（可恢复出厂参数设置功能）。

面板操作简单便捷，按键组合可快速修改参数。

显示方式多样；支持LED+ 光柱组合显示；方形显示仪表配备光柱显示。

外形尺寸多样；方形、横式、竖式。

通讯为标准的MODBUS（RTU模式）。

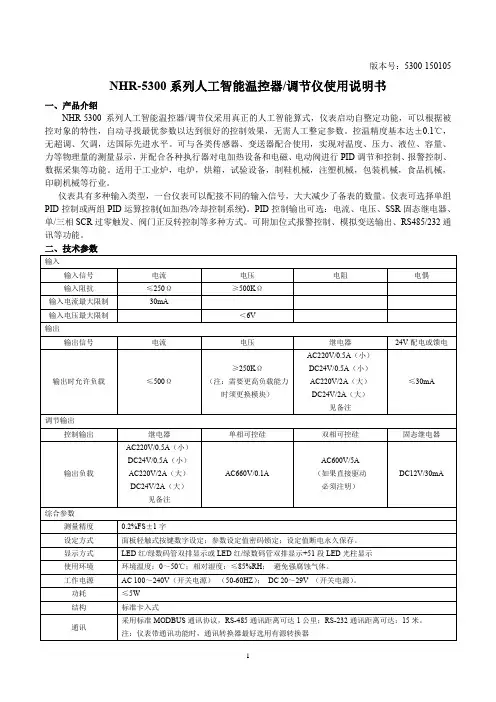

版本号：5300-150105 NHR-5300系列人工智能温控器/调节仪使用说明书一、产品介绍NHR-5300系列人工智能温控器/调节仪采用真正的人工智能算式，仪表启动自整定功能，可以根据被控对象的特性，自动寻找最优参数以达到很好的控制效果，无需人工整定参数。
