(15)虹润选型 HR LD系列电磁流量计

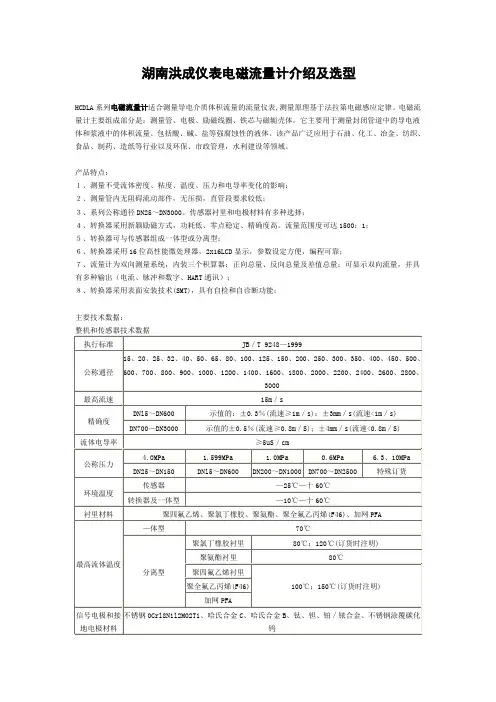

湖南洪成仪表电磁流量计介绍及选型HCDLA系列电磁流量计适合测量导电介质体积流量的流量仪表,测量原理基于法拉第电磁感应定律。

电磁流量计主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。

它主要用于测量封闭管道中的导电液体和浆液中的体积流量。

包括酸、碱、盐等强腐蚀性的液体。

该产品广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。

产品特点：１、测量不受流体密度、粘度、温度、压力和电导率变化的影响；２、测量管内无阻碍流动部件，无压损，直管段要求较低；３、系列公称通径DN25～DN3000。

传感器衬里和电极材料有多种选择；４、转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。

流量范围度可达1500：1；５、转换器可与传感器组成一体型或分离型；６、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；７、流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示双向流量，并具有多种输出（电流、脉冲和数字、HART通讯）；８、转换器采用表面安装技术(SMT)，具有自检和自诊断功能；主要技术数据：整机和传感器技术数据执行标准JB／T9248—1999公称通径15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000最高流速15m／s精确度DNl5～DN600示值的：±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s) DN700—DN3000示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S)流体电导率≥5uS／cm公称压力4.0MPa 1.599MPa 1.0MPa0.6MPa 6.3、10MPa DN25～DN150DNl5～DN600DN200～DN1000DN700～DN2500特殊订货环境温度传感器—25℃—十60℃转换器及一体型—10℃—十60℃衬里材料聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA最高流体温度—体型70℃分离型聚氯丁橡胶衬里80℃；120℃(订货时注明)聚氨酯衬里80℃聚四氟乙烯衬里100℃；150℃(订货时注明)聚全氟乙丙烯(F46)加网PFA信号电极和接地电极材料不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨电极刮刀机构DN250—DN3000连接法兰材料碳钢接地法兰材料不锈钢1Crl8Ni9Ti进口保护法兰材料DN65—DNl50不锈钢1Crl8Ni9Ti DN200～DNl600碳钢十不锈钢1Crl8Ni9Ti外壳防护DNl5～DN3000分离型橡胶或聚氨酯衬里传感器IP65或IP68其他传感器、——体型流量计和分离型转换器IP65间距(分离型)转换器距离传感器一般不超过100m 转换器技术数据：电源交流85—265V，45—400Hz 直流11—40V操作键和显示按键式4个薄膜按键可设定选择全部参数，也可利用PC机(RS232)对转换器设定编程；3行LCD宽视角、宽温、带背光显示；第1行显示流量值；第2行显示流量单位；第3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。

电磁流量计使用及选型说明书上海仟侨实业有限公司Shanghai QianQiao Industrial Co.,Ltd目录1、工作原理 。

32、如何正确选型 。

43、面板按键说明 。

54、如何调看显示屏中的参数。

75、如何由显示状态进入设定状态。

76、如何设定测量管口径。

77、如何设定流量量程。

78、如何设定测量阻尼时间。

89、如何改变流量值的正负号。

810、如何调整流量计的零位。

811、如何设定小信号的切除点。

912、如何设定脉冲输出方式。

913、如何设定频率输出范围。

1014、如何设定空管报警。

1015、如何设定上下限报警。

1116、如何设定累计量清零。

1117、如何修正仪表输出零点和满度值（4-20mA）。

1118、如何设定其它参数。

1119、如何接线 。

1320、如何安装 。

1521、如何正确选择数字量和模拟量输出方式。

1622、主要技术参数指标。

1923、自诊断信息与故障处理 。

2024、 流量计的型号说明。

22一、工作原理电磁流量计的工作原理基于法拉第电磁感应定律。

如下图所示，当导电流体以平均流速V 通过装有一对测量电极的一根内径为D 的绝缘管子流动时，并且该管子处于一个均匀的磁感应强度为B 的磁场中。

那么，在一对电极上就会感应出垂直于磁场方和流动方向的电动势E。

V D B E ⋅⋅=（V）电磁流量计转换器电路框图如下所示：图电磁流量转换器一方面向电磁流量传感器励磁线圈提供稳定的励磁电流，以达到B 是个常量；同时把传感器感应的电动势放大、转换成标准的电流信号或频率信号，便于流量的显示、控制与调节。

U二、如何正确选型仪表的选型是应用中非常重要的工作，首先必须根据被测流体的有关参数选择流量计的口径、内衬和电极材料，再次根据用户对流量计的要求选择仪表外壳防护等级和输出功能，据有关资料表明，仪表在实际使用中有2/3的故障是仪表的错误选型而造成的，请特别注意。

选型工作一般包括以下7个部分，即：1、收集被测流体的有关参数流体名称、最大/最小流量、最高压力、最高/最低温度、流体电导率、流体对仪表的磨损性与腐蚀性、是否有回流（反向流）出现、管内是否出现负压等。

LDG系列智能电磁流量计使用说明上海屹雄自控设备有限公司一、特点1．1特点：●国内独家采用先进的数字模糊算法技术，仪表工作稳定可靠。

●国内首家采用出厂保存设置功能，使仪表各参数万无一失。

●采用国际领先的励磁技术，励磁电路转换效率极高，稳定性更高。

●高阻快速响应电路，无失真采集微弱信号和快速反应流量变化。

●大屏幕多参数同步显示，瞬时流量、流速、净累积、正反向累积总量以及报警等。

●提供传感器多段非线性修正和传感器零点修正以及自动校零功能。

●无线遥控、红外遥控功能以及按键操作，操作更加方便。

●Ex防爆设计，符合国家防爆技术要求，可应用与防爆场所。

●全中文（英文）友好界面，操作简捷明了。

●多级密码管理，多种极限报警参数设置功能。

●具备转换器本机自检功能。

●宽范围电源模式可供选择（DC：18V~36V AC：85V~265V）。

●采取一体及分离组合型设计，转换器和传感器双重系数设定，使转换器具有可替换性，模块化板卡设计，升级维护迅捷简便。

●具备防雷电保护设计电路。

高效抗干扰电路，适用各种恶劣环境。

●多种输出通讯接口可供选择：1.16位数字电流环 4~20mA输出2. 0~（2、5、10）KHz频率输出3.脉冲当量输出4. 报警量输出5. RS485通讯接口1．2适用范围LDG系列电磁流量转换器与电磁流量传感器配套组成电磁流量计系统。

用来测量封闭管道中导电流体的体积流量。

广泛地适用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、造纸、医药、食品等工、农业部门的生产工艺过程流量测量和控制；适用于导电液体的总量计量。

1．3主要技术参数1.3.1流量测量范围及量程比：流量测量范围见表（一）、（二）量程比为：1：10 1：201.3.2流速范围：0.3 ~ 10 m/s1.3.3介质导电率：>5us/cm1.3.4测量精度：±0.5% ±1.0%1.3.5显示方式：LCD显示1.3.6介质温度：0 ~ 70℃；0 ~ 120℃；0 ~ 180℃（可选）1.3.7压力：1.6MPa；2.5MPa；6.4MPa；16MPa；25MPa；42MPa1.3.8使用环境：环境温度：-20℃~+50℃相对湿度：5%~90%1.3.9空管自动报警1.3.10机械振动频率：≤55Hz 振幅：≤0.15mm 1.3.11平均无故障工作时间：MTBF=30000h1.3.12防护等级：IP67或IP651.3.13衬里材料：聚氨酯橡胶、氯丁橡胶；聚四氟乙烯；F46衬里。

常见污水处理流量计的选型1、电磁流量计电磁流量计其运行原理是基于法拉第电磁感应定律，即被测介质垂直于磁力线方向流动，因而在与介质流动和磁力线都垂直的方向上产生感应电动势。

感应电动势与被测介质流之间是正比例关系，利用流速和管道截面积可以得出瞬时流量。

水中的电导率是电磁流量计能够正常工作的前提之一，污水中含有大量的杂质和盐分，具有一定的电导率，所以，电磁流量计可以用于污水测量。

而对于纯净水，则无法利用电磁流量计测量。

电磁流量计的使用优势在于精度高、测量稳定、适用范围广，可以根据介质选择电极和内衬，在恶劣介质中也可用于完成测量工作；缺点是容易受到电磁波的干扰，管径越大，价格就越昂贵，而且大管径电磁流量计拆装不容易，检修困难。

2、超声波流量计超声波流量计的工作原理是借助时差式测量原理，通过一对超声波探头发射信号穿过中间介质到达另一侧管壁，被另一个探头接收到，另一侧探头同样发射信号被第一个探头接收到。

在这个过程中，由于信号的输送时间受介质流速的影响，所以，存在一定的时间差。

基于此，超声波流量计借助相关公式计算出了相应的流量值。

一般而言，超声波流量计可分为外夹式和插入式2种。

随着技术的不断更新、升级，超声波流量计由单声路发展到多声路，目前，常用的是8声路超声波流量计，其精度可达到电磁流量计的程度，可以克服安装条件较差的问题。

如果流量计前的直管段长度达不到安装要求，可安装多声路超声波流量计。

超声波流量计具有数据自动存储、测量精度高、全中文显示、操作灵活、携带方便等优点。

与电磁流量计相比，在大管径上安装超声波流量计(特别是在1m以上的大管径)有明显的优势，而且施工难度不大，成本相对低，维护方便。

但是，超声波流量计的缺点在于插入式超声波换能器的安装会受到介质成分的影响，适用范围受到局限；换能器在使用过程中会老化，影响测量信号强度，降低测量精度；当被测介质中杂质或气泡多时，也会出现无法测量的情况。

外夹式的超声波流量计携带和安装方便，计量检测单位常常作为标准计量器具(一般为进口产品)在现场进行流量比对工作，但受换能器与管道之间耦合材料耐温程度的限制，高温下被测流体传声速度的原始数据不全，以及换能器功率强度的影响，容易导致流量计无法正常工作。

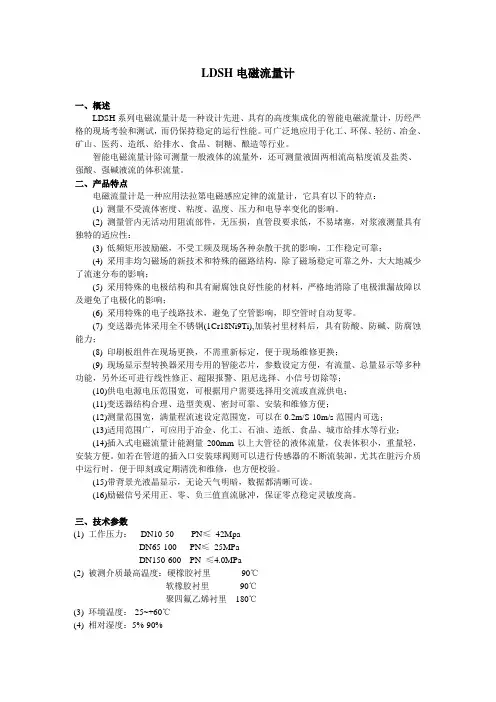

LDSH电磁流量计一、概述LDSH系列电磁流量计是一种设计先进、具有的高度集成化的智能电磁流量计，历经严格的现场考验和测试，而仍保持稳定的运行性能。

可广泛地应用于化工、环保、轻纺、冶金、矿山、医药、造纸、给排水、食品、制糖、酿造等行业。

智能电磁流量计除可测量一般液体的流量外，还可测量液固两相流高粘度流及盐类、强酸、强碱液流的体积流量。

二、产品特点电磁流量计是一种应用法拉第电磁感应定律的流量计，它具有以下的特点：(1) 测量不受流体密度、粘度、温度、压力和电导率变化的影响。

(2) 测量管内无活动用阻流部件，无压损，直管段要求低，不易堵塞，对浆液测量具有独特的适应性：(3) 低频矩形波励磁，不受工频及现场各种杂散干扰的影响，工作稳定可靠；(4) 采用非均匀磁场的新技术和特殊的磁路结构，除了磁场稳定可靠之外，大大地减少了流速分布的影响；(5) 采用特殊的电极结构和具有耐腐蚀良好性能的材料，严格地消除了电极泄漏故障以及避免了电极化的影响；(6) 采用特殊的电子线路技术，避免了空管影响，即空管时自动复零。

(7) 变送器壳体采用全不锈钢(1Cr18Ni9Ti),加装衬里材料后，具有防酸、防碱、防腐蚀能力；(8) 印刷板组件在现场更换，不需重新标定，便于现场维修更换；(9) 现场显示型转换器采用专用的智能芯片，参数设定方便，有流量、总量显示等多种功能，另外还可进行线性修正、超限报警、阻尼选择、小信号切除等；(10)供电电源电压范围宽，可根据用户需要选择用交流或直流供电；(11)变送器结构合理、造型美观、密封可靠、安装和维修方便；(12)测量范围宽，满量程流速设定范围宽，可以在0.2m/S-10m/s范围内可选；(13)适用范围广，可应用于冶金、化工、石油、造纸、食品、城市给排水等行业；(14)插入式电磁流量计能测量200mm以上大管径的液体流量，仪表体积小，重量轻，安装方便。

如若在管道的插入口安装球阀则可以进行传感器的不断流装卸，尤其在脏污介质中运行时，便于即刻或定期清洗和维修，也方便校验。

LDG系列电磁流量计综合样本(使用说明书)Electromagnetic Meter Product brochure总部：天津市滨海高新区华苑产业区（环外）海泰创新六路华鼎新区1号-10号楼厂址：天津市西青区中北工业园（北园）外环实业公司工业区4号电话：400-000-2936 022-******** 60707222传真：022-********邮箱：market @ 天津市迅尔仪表科技有限公司SURE V1.5版技术资料R Ti a n j i n S u r e I n s t r u m e n t C o., L t d管道式电磁流量计通用型电磁流量计一、概述及工作原理二、产品特点三、产品技术参数和选型四、外形结构及尺寸电池供电型电磁流量计一、概述及工作原理二、产品特点三、产品技术参数及选型四、外形结构及寸五、流量计配太阳能板的应用管道式电磁流量计安装使用插入型电磁流量计一、概述及工作原理二、产品特点三、产品技术参数及选型四、外形结构及安装使用迅尔仪表电磁流量计产品共分7大系列13种型号，LDG-MGG型电磁流量计是迅尔旗下高端型号。

迅尔仪表电磁流量产品系列谱表通用系列电磁流量计电磁流量计（进口组装）电池供电型电磁流量计插入式电磁流量计产品名称灌溉型电磁流量计灌装型电磁流量计卫生型电磁流量计高压型电磁流量计浆液型电磁流量计电磁热量表高温型电磁流量计集成型电磁流量计电磁水表LDG型LDG-MGG型LDG-B型LDC型型号LDG-A型LDG-F型LDG-S型LDG-H型LDG-S型LDH型LDG-T型LDG-I型LDW型导电液体的计量导电液体的计量自供电，导电液体计量大口径导电液体计量用途农田灌溉定量灌装卫生介质的计量油田注水、加药浆液计量热量计量一次热网流量计量二次热网流量计量替代机械式水表通用专用系列农业食品、医药等油田造纸、矿山等市政供水市政集中供热产品名称型号用途0101010206080808091115161919192022通用型电磁流量计一、概述及工作原理LDG 通用型电磁流量计依据法拉第电磁感应定律的工作原理来测量导电液体体积流量的仪表，是流体力学和电磁学结合的产物。

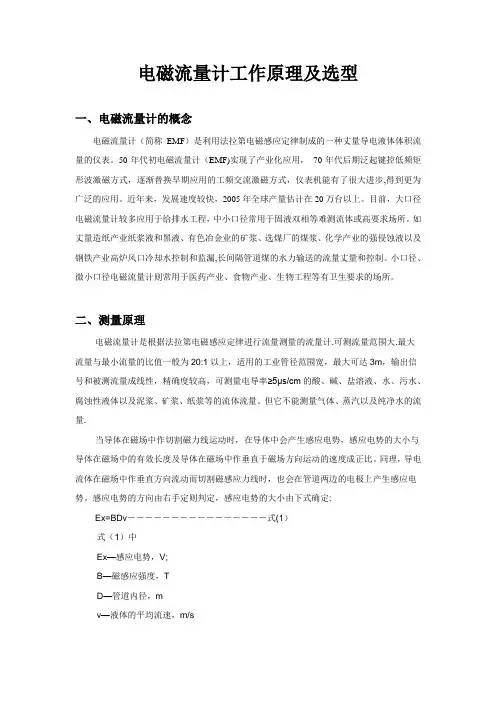

电磁流量计工作原理及选型一、电磁流量计的概念电磁流量计（简称EMF）是利用法拉第电磁感应定律制成的一种丈量导电液体体积流量的仪表。

50年代初电磁流量计（EMF)实现了产业化应用，70年代后期泛起键控低频矩形波激磁方式，逐渐替换早期应用的工频交流激磁方式，仪表机能有了很大进步,得到更为广泛的应用。

近年来，发展速度较快，2005年全球产量估计在20万台以上。

目前，大口径电磁流量计较多应用于给排水工程，中小口径常用于固液双相等难测流体或高要求场所。

如丈量造纸产业纸浆液和黑液、有色冶金业的矿浆、选煤厂的煤浆、化学产业的强侵蚀液以及钢铁产业高炉风口冷却水控制和监漏,长间隔管道煤的水力输送的流量丈量和控制。

小口径、微小口径电磁流量计则常用于医药产业、食物产业、生物工程等有卫生要求的场所。

二、测量原理电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计.可测流量范围大.最大流量与最小流量的比值一般为20:1以上，适用的工业管径范围宽，最大可达3m，输出信号和被测流量成线性，精确度较高，可测量电导率≥5μs/cm的酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等的流体流量。

但它不能测量气体、蒸汽以及纯净水的流量.当导体在磁场中作切割磁力线运动时，在导体中会产生感应电势，感应电势的大小与导体在磁场中的有效长度及导体在磁场中作垂直于磁场方向运动的速度成正比。

同理，导电流体在磁场中作垂直方向流动而切割磁感应力线时，也会在管道两边的电极上产生感应电势。

感应电势的方向由右手定则判定，感应电势的大小由下式确定:Ex=BDv－－－－－－－－－－－－－－－－式(1）式（1）中Ex—感应电势，V;B—磁感应强度，TD—管道内径，mv—液体的平均流速，m/s然而体积流量qv等于流体的流速v与管道截面积（πD²）/4的乘积，将式（1)代入该式得：Qv=(πD/4B）＊Ex －－－－－－－－-式(2)由上式可知，在管道直径D己定且保持磁感应强度B不变时，被测体积流量与感应电势呈线性关系。

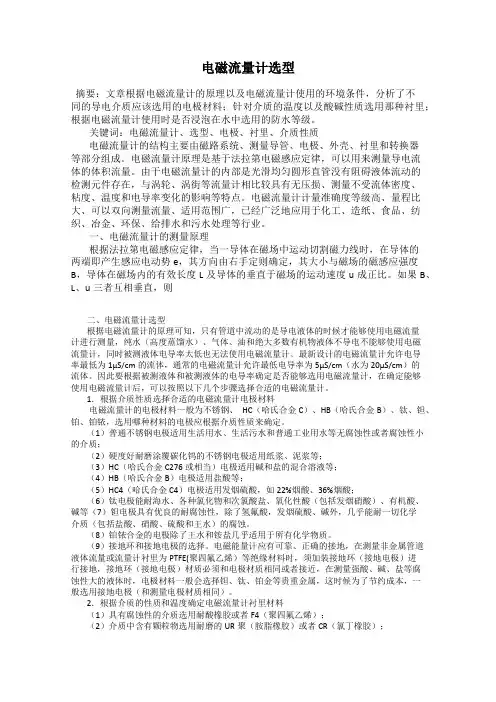

电磁流量计选型摘要：文章根据电磁流量计的原理以及电磁流量计使用的环境条件，分析了不同的导电介质应该选用的电极材料；针对介质的温度以及酸碱性质选用那种衬里；根据电磁流量计使用时是否浸泡在水中选用的防水等级。

关键词：电磁流量计、选型、电极、衬里、介质性质电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。

电磁流量计原理是基于法拉第电磁感应定律，可以用来测量导电流体的体积流量。

由于电磁流量计的内部是光滑均匀圆形直管没有阻碍液体流动的检测元件存在，与涡轮、涡街等流量计相比较具有无压损、测量不受流体密度、粘度、温度和电导率变化的影响等特点。

电磁流量计计量准确度等级高、量程比大、可以双向测量流量、适用范围广，已经广泛地应用于化工、造纸、食品、纺织、冶金、环保、给排水和污水处理等行业。

一、电磁流量计的测量原理根据法拉第电磁感应定律，当一导体在磁场中运动切割磁力线时，在导体的两端即产生感应电动势e，其方向由右手定则确定，其大小与磁场的磁感应强度B，导体在磁场内的有效长度L及导体的垂直于磁场的运动速度u成正比。

如果B、L、u三者互相垂直，则二、电磁流量计选型根据电磁流量计的原理可知，只有管道中流动的是导电液体的时候才能够使用电磁流量计进行测量，纯水（高度蒸馏水）、气体、油和绝大多数有机物液体不导电不能够使用电磁流量计，同时被测液体电导率太低也无法使用电磁流量计。

最新设计的电磁流量计允许电导率最低为1μS/cm的流体，通常的电磁流量计允许最低电导率为5μS/cm（水为20μS/cm）的流体。

因此要根据被测液体和被测液体的电导率确定是否能够选用电磁流量计，在确定能够使用电磁流量计后，可以按照以下几个步骤选择合适的电磁流量计。

1．根据介质性质选择合适的电磁流量计电极材料电磁流量计的电极材料一般为不锈钢、HC（哈氏合金C）、HB（哈氏合金B）、钛、钽、铂、铂铱，选用哪种材料的电极应根据介质性质来确定。

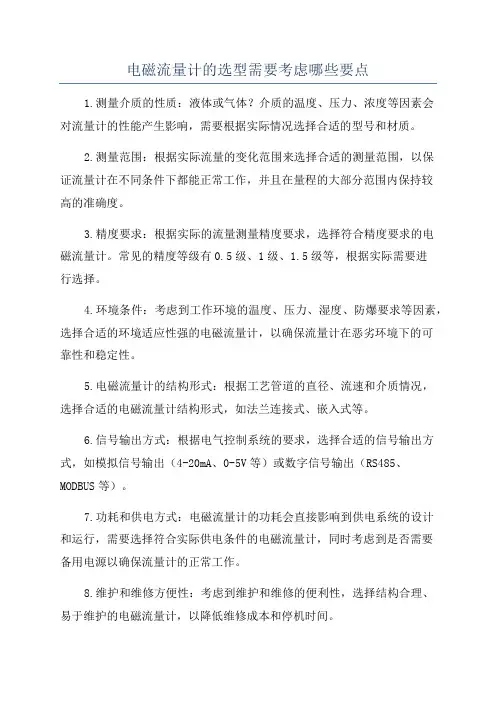

电磁流量计的选型需要考虑哪些要点1.测量介质的性质：液体或气体？介质的温度、压力、浓度等因素会对流量计的性能产生影响，需要根据实际情况选择合适的型号和材质。

2.测量范围：根据实际流量的变化范围来选择合适的测量范围，以保证流量计在不同条件下都能正常工作，并且在量程的大部分范围内保持较高的准确度。

3.精度要求：根据实际的流量测量精度要求，选择符合精度要求的电磁流量计。

常见的精度等级有0.5级、1级、1.5级等，根据实际需要进行选择。

4.环境条件：考虑到工作环境的温度、压力、湿度、防爆要求等因素，选择合适的环境适应性强的电磁流量计，以确保流量计在恶劣环境下的可靠性和稳定性。

5.电磁流量计的结构形式：根据工艺管道的直径、流速和介质情况，选择合适的电磁流量计结构形式，如法兰连接式、嵌入式等。

6.信号输出方式：根据电气控制系统的要求，选择合适的信号输出方式，如模拟信号输出（4-20mA、0-5V等）或数字信号输出（RS485、MODBUS等）。

7.功耗和供电方式：电磁流量计的功耗会直接影响到供电系统的设计和运行，需要选择符合实际供电条件的电磁流量计，同时考虑到是否需要备用电源以确保流量计的正常工作。

8.维护和维修方便性：考虑到维护和维修的便利性，选择结构合理、易于维护的电磁流量计，以降低维修成本和停机时间。

9.功能性要求：根据具体需要，考虑是否需要具备多种功能，如流量总量累积、温度和压力补偿、流体密度判断、故障自诊断等。

10.成本和性价比：最终还需要考虑电磁流量计的价格和性价比，综合考虑前述要点来选择适合自己需求的电磁流量计。

总之，电磁流量计的选型需要考虑介质性质、测量范围、精度要求、环境条件、结构形式、信号输出方式、功耗和供电方式、维护和维修方便性、功能性要求以及成本和性价比等多个要点，只有综合考虑这些因素，才能选出最适合实际需求的电磁流量计。

如何正确选择电磁流量计电磁流量计的测量原理基于法拉第电磁感应定律。

测量流量时，流体流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过固定的测量管壁上的二个与液体直接接触的电极检出，该信号传送至转换器，由转换器对其进行信号放大，采样，抗干扰等处理后，转换成与流量成线性关系的标准直流电流信号。

合理的选用电磁流量计，对保证测量准确度，延长使用寿命都很重要，下面就电磁流量计的选用原则作简单介绍：选用电磁流量计的前提条件①被测介质不应含有较多的铁磁性介质或大量气泡。

②被测介质必须是导电性的液体(即要求被测的流体具有最低限度的电导率)。

口径与量程的选择①变送器口径通常选用与管道系统相同的口径．如果管道系统有待设计，则可根据流量范围和流速来选择口径．对于电磁流量计来说，流速以2—4m／s 较为适宜．在特殊情况下，如液体中带有固体颗粒，考虑到磨损的情况，可选常用流速≤3m／s，对于易附管理的流体．可选用流速≥2m／s．流速确定以后，可根据qv＝D2 来确定变送器口径．②变送器的量程可以根据两条原则来选择：一是仪表满量程大于预计的最大流量值；二是正常流量大于仪表满量程的50％，以保证一定的测量精度．温度和压力的选择①电磁流量计能测量的流体压力与温度是有一定限制的．选用时，使用压力必须低于该流量计规定的工作压力．目前，国内生产的电磁流量计的工作压力规格为：小于50mm 口径，工作压力为1．6MPa；900 mm 口径，工作压力为1MPa；大于1000mm 口径，工作压力为0．6MPa．如对变送器耐压有特殊要求，则可与生产厂家具体磋商．②电磁流量计的工作温度取决于所用的衬里材料，一般为5—70℃．如做特殊处理，可以超过上述范围，如天津自动化仪表三厂生产的耐磨耐腐蚀电磁流量计．变送器允许被测介质温度为。

HR系列节流装置产品介绍在石油、化工、冶金、电力、轻工、轻纺、科研、军工等行业的生产过程中，至今仍大量地使用着各种类型的节流装置进行流体流量的测量、控制和调节。

虽然近年来出现了电磁流量计、旋涡流量计等新式仪表，但由于节流装置具有结构简单、牢固、工作可靠、性能稳定、精确度适中、价格低廉等优点，使得其用量仍占绝对优势。

节流装置的配套仪表——差压变送器将节流装置产生的差压转变成电流标准信号（4~20mA.DC），而差压变送器的规格、品种很丰富，可以适应各类用户需要。

特别是新近出现的智能型差压变送器与节流装置做成一体化，不仅给安装带来了很大方便和效益，用户不用敷设安装管线，并且可以实现温度、压力的自动补偿、故障诊断、量程范围非常宽、现场量程调整、与上位机通信等功能，更加扩大了节流装置的适用范围。

节流装置包括标准孔板、标准喷嘴、长径喷嘴、经典文丘里管、文丘里喷嘴、环形孔板、四分之一圆喷嘴（四分之一圆孔板）、锥型入口孔板、圆缺孔板、偏心孔板、双重孔板、低压损流量管、矩形文丘里管、V型锥流量计、楔形流量计、内藏孔板、限流孔板等，当流体的雷诺数较低或含有杂质时，可选用非标准节流装置。

工作原理使用条件标准孔板将节流装置安装在圆管中，当流体流经节流装置时，其上、下游侧之间就会产生压力差，根据伯努利方程，经推导可得到流量基本方程式：……………. ….（1）式中： q m ：…………流体的质量流量（Kg/h） C：…………流出系数ε：………流体经过节流装置后的流束膨胀系数（对液体ε＝1）β：………径比(β=d/D，d：孔板的孔径（mm），D：管道内径（mm）) D：………测量管道的内径（工作状态下）（mm）△P：………节流装置上、下游取压口侧取的差压值（KPa） ρ1：………流体（在节流装置上游侧条件下）的密度（Kg/m 3）利用差压变送器将差压值△P转变成标准电流信号，再经过显示仪表或数据处理装置，显示出流体的流量或总量。

HR-LDG电磁流量计
佚名
【期刊名称】《世界仪表与自动化》
【年(卷),期】2005(009)009
【摘要】虹润HR—LDG电磁流量计广泛应用于石油、化工、钢铁、制药、环保、煤炭、水处理、电力等众多行业，并取得ISO9001质量管理体系认证。

HR—LDG电磁流量计适用于各种导电液体的体积流量检测，如水、污水、泥浆、饮料、化学原料、粘稠液体和悬浮液。

具有不受流体温度、压力、密度、电导率等介质物理性质的工况条件的影响，以及对强腐蚀性、强磨损性介质具有良好的适应性，量程比宽，可测正反相流量、脉动流量等特点。

【总页数】1页(P72)
【正文语种】中文
【中图分类】TH814.93
