(14)虹润选型 HR FB系列磁翻柱液位计

远传磁翻柱液位计由主体、磁浮子、传感器、变送器和翻板指示器五部分组成。

远传磁翻板液位计主体外的翻板箱受主体内浮子（具有定向磁性源，按不同介质和压力针对研制）的作用促其翻板翻动并显示红白颜色，并随浮子的移动指示不同的液面高度。

在指示器左侧配有醒目的刻度标尺，从而使液位的指示显得更加清晰。

其工作原理是以主体内的磁浮子随液位的升降而同时吸合传感器内相应位置上的干簧管。

从而使传感器内的总电阻（或电压）发生相应的变化，然后通过变送器将电阻（或电压）的变化转换成4～20mA·DC的标准电流输出，再由干簧管远传变送器设定上、下限报警，实现液位的位式控制或调节。

远传磁翻板液位计的特点：1、适合于压力容器的液位与界位测量，可集现场指示、远传输出和控制报警于一身。

2、指示新颖，读数直观、醒目。

可根据用户方便改变观察角度。

测量范围大，不受储罐高度限制。

3、指示机构与被测介质完全隔离，因而密封好，可靠性高，使用安全。

4、耐高温，可采用不褪色陶瓷翻柱。

结构简单，安装方便，维护费低。

磁翻板液位计根据具体不同的工作环境，生产出了适应各种环境以及各种材料的液位计，其中包括：液压机液位计、防腐型磁性翻板液位计、保温夹套翻板液位计、高温高压磁翻柱液位、顶装式磁性浮子液位计、玻璃板液位计、防霜液位计、玻璃管式液位计、彩色石英管液位计、系列磁翻柱(板)液位计等更多类型产品。

安徽皖控自动化仪表有限公司成立于2012年，是专业从事工业自动化仪表研究开发、制造的专业厂家之一，注册资金5510万元。

自公司成立以来被评为高新技术企业、规模企业、成立有滁州市工业在线检测仪表工程技术研研究中心、获得青年文明号、民营科技企业的称号，市认定企业技术中心证书、高新技术产品认证证书、市科技进步奖。

展望未来，安徽皖控自动化仪表有限公司将会不断创新，通过提供具有国际水准的优质产品和卓越的服务为客户创造价值，在发展成为国内过程自动化仪表行业顶级企业的同时，促进中国自动化技术的应用与发展水平，为推动中国社会工业化的进程不断努力！。

磁翻板液位计选型手册摘要：I.磁翻板液位计简介A.定义与工作原理B.应用范围II.磁翻板液位计选型的重要性A.选型对于工业生产的影响B.选型的注意事项III.磁翻板液位计选型因素A.测量范围B.测量精度C.介质密度D.工作温度E.防护等级IV.磁翻板液位计选型建议A.根据实际工况选择B.考虑设备兼容性C.注重性价比V.结论正文：磁翻板液位计选型手册磁翻板液位计是一种常用的液位测量仪器，其工作原理是利用浮力原理和磁耦合技术，通过浮球的上下移动来反映液位的高低。

磁翻板液位计具有结构简单、安装方便、测量范围广等特点，被广泛应用于石油、化工、电力等领域。

在工业生产中，选择合适的磁翻板液位计对于保证生产过程的稳定性和安全性至关重要。

因此，在进行磁翻板液位计选型时，需要充分考虑各种因素，以确保选型的准确性和合理性。

首先，要考虑磁翻板液位计的测量范围。

根据实际工况，选择合适的测量范围可以保证液位计的测量精度，避免因测量范围过大或过小而导致的测量误差。

其次，测量精度也是选型的关键因素。

磁翻板液位计的测量精度直接影响到生产过程的监控效果，因此需要根据实际需求选择合适的测量精度。

此外，介质密度、工作温度和防护等级也是磁翻板液位计选型的重要因素。

在选择磁翻板液位计时，需要确保其适用于所测介质的密度、工作温度等条件，同时要考虑磁翻板液位计的防护等级，以保证其在恶劣环境下的使用寿命和稳定性。

在磁翻板液位计选型过程中，还需要考虑设备兼容性。

在实际应用中，磁翻板液位计往往与其他设备连接使用，因此需要确保其与其他设备的接口兼容，以保证整个生产系统的正常运行。

总之，在磁翻板液位计选型时，需要充分考虑各种因素，结合实际情况进行综合分析。

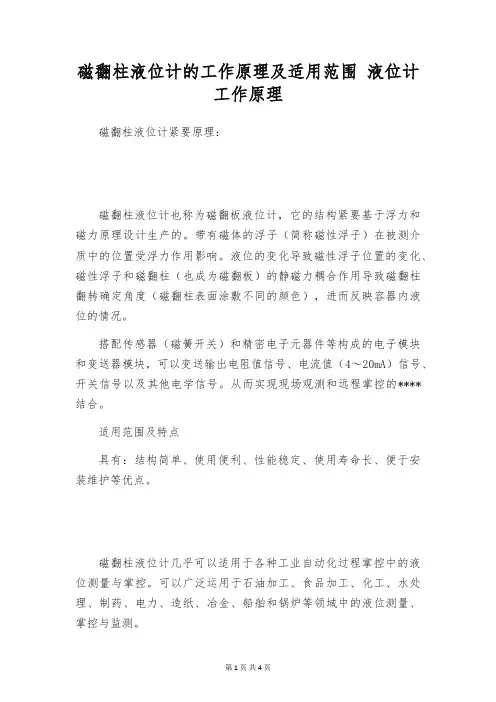

磁翻柱液位计的工作原理及适用范围液位计工作原理磁翻柱液位计紧要原理：磁翻柱液位计也称为磁翻板液位计，它的结构紧要基于浮力和磁力原理设计生产的。

带有磁体的浮子（简称磁性浮子）在被测介质中的位置受浮力作用影响。

液位的变化导致磁性浮子位置的变化、磁性浮子和磁翻柱（也成为磁翻板）的静磁力耦合作用导致磁翻柱翻转确定角度（磁翻柱表面涂敷不同的颜色），进而反映容器内液位的情况。

搭配传感器（磁簧开关）和精密电子元器件等构成的电子模块和变送器模块，可以变送输出电阻值信号、电流值（4～20mA）信号、开关信号以及其他电学信号。

从而实现现场观测和远程掌控的****结合。

适用范围及特点具有：结构简单、使用便利、性能稳定、使用寿命长、便于安装维护等优点。

磁翻柱液位计几乎可以适用于各种工业自动化过程掌控中的液位测量与掌控。

可以广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、掌控与监测。

磁翻板液位计特别需要关的8个要点磁翻板液位计是一种能够适合应用在高温、防爆、防腐、食品饮料等生产场合，不仅可以作液位的就地显示，便利工作人员对于液位的适时读取，在加装相应的远传装置后也可作测量信号的远传显示与掌控，是一款在目前工业生产领域中使用范围广泛，使用特别文件的液位仪表之一、在磁翻板液位计使用过程中会显现各种不同的问题而导致仪表使用故障甚至无法使用，产生这些故障的原因有多种，现撰此文说明磁翻板液位计特别需要关的8个要点，请各位用户予以关注。

1、磁性液位计调校正常，投用后发觉浮子在某一位置显现一段时间的“吸住”现象。

这紧要是液位计穿过钢制平台安装时，与钢板距离过近产生的。

因此，穿过钢制平台安装需要特别注意液位计连通管管壁与平台切割边线的间距。

依据现场使用阅历，此间距在100㎜左右即能保证对磁性浮子不产生影响。

2、现场调校中偶然会发觉浮子上下移动不够快捷。

这大多是由于安装不当引起的，此时要注意上下法兰的中心是否在一条线上，是否与水平面垂直。

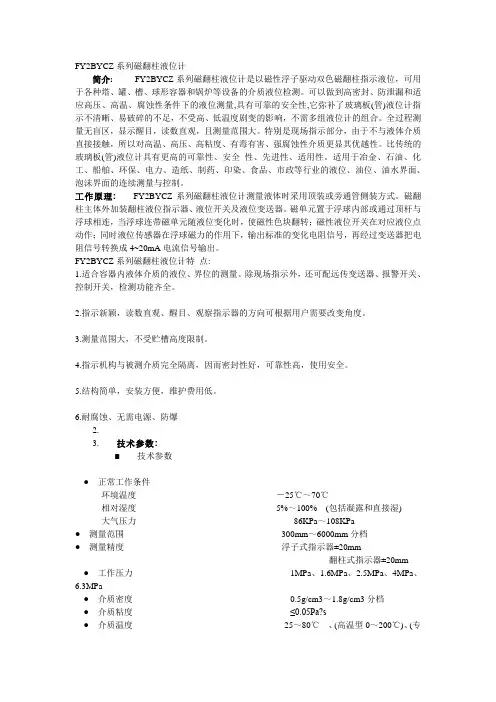

FY2BYCZ系列磁翻柱液位计简介:FY2BYCZ系列磁翻柱液位计是以磁性浮子驱动双色磁翻柱指示液位，可用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位检测。

可以做到高密封、防泄漏和适应高压、高温、腐蚀性条件下的液位测量,具有可靠的安全性,它弥补了玻璃板(管)液位计指示不清晰、易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。

全过程测量无盲区，显示醒目，读数直观，且测量范围大。

特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质更显其优越性。

比传统的玻璃板(管)液位计具有更高的可靠性、安全性、先进性、适用性。

适用于冶金、石油、化工、船舶、环保、电力、造纸、制药、印染、食品、市政等行业的液位、油位、油水界面、泡沫界面的连续测量与控制。

工作原理:FY2BYCZ系列磁翻柱液位计测量液体时采用顶装或旁通管侧装方式。

磁翻柱主体外加装翻柱液位指示器、液位开关及液位变送器。

磁单元置于浮球内部或通过顶杆与浮球相连，当浮球连带磁单元随液位变化时，使磁性色块翻转；磁性液位开关在对应液位点动作；同时液位传感器在浮球磁力的作用下，输出标准的变化电阻信号，再经过变送器把电阻信号转换成4~20mA电流信号输出。

FY2BYCZ系列磁翻柱液位计特点:1.适合容器内液体介质的液位、界位的测量。

除现场指示外，还可配远传变送器、报警开关、控制开关，检测功能齐全。

2.指示新颖，读数直观、醒目、观察指示器的方向可根据用户需要改变角度。

3.测量范围大，不受贮槽高度限制。

4.指示机构与被测介质完全隔离，因而密封性好，可靠性高，使用安全。

5.结构简单，安装方便，维护费用低。

6.耐腐蚀、无需电源、防爆2.3.技术参数:■ 技术参数● 正常工作条件环境温度－25℃～70℃相对湿度5%～100% (包括凝露和直接湿)大气压力86KPa～108KPa● 测量范围300mm～6000mm分档● 测量精度浮子式指示器±20mm翻柱式指示器±20mm● 工作压力1MPa、1.6MPa、2.5MPa、4MPa、6.3MPa● 介质密度0.5g/cm3～1.8g/cm3分档● 介质粘度≤0.05Pa?s● 介质温度-25～80℃、(高温型0～200℃)、(专利高温型0～450℃)● 跟踪速度≤0.8m/s● 接触介质材料1Cr18Ni9Ti 聚四氟乙烯测量范围（m）0～0.5 0.5～2 2～3测量精度（%）±2 ±1.5 ±1● 控制点误差±10mm● 回差不超过基本误差● 重复性误差不超过基本误差● 开关控制点的接点容量AC或DC220V;1A（纯阻性负载）● 控制点间最小间距（mm）60● 外壳防护等级IP65● 显示仪表XMT-124D数字显示表（可设定上下限报警及输出4～20mA信号）外形尺寸160×80×180● 防爆等级dⅡBT5磁翻柱液位计，磁性翻柱液位计，磁翻柱液位计价格，UHZ磁翻柱液位计，磁翻柱液位计生产厂家，磁翻柱液位计报价，磁翻板拄液位计，顶装式磁翻柱液位计，侧装式磁翻柱液位计，求购磁翻柱液位计，防腐磁翻柱液位计，防腐型磁翻柱液位计，耐低温型磁翻柱液位计，磁翻柱液位计UHZ，供应磁翻柱液位计，磁翻柱液位计厂家，翻拄液位计，不锈钢磁翻柱液位计，低温型磁翻柱液位计，高温磁翻柱液位计，顶装磁翻柱液位计，UQZ磁翻柱液位计，uhz防碱磁翻柱液位计，磁翻柱液位计参数，磁翻柱液位计英文，uhz517磁翻柱液位计，磁翻板/柱液位计，磁翻柱液位计原理，顶装型磁翻柱液位计，远传磁翻柱液位计，磁翻柱液位计配件，侧装磁翻柱液位计，uhc磁翻柱液位计，uhz系列磁翻柱液位计，磁翻柱式液位计，uhz磁翻板柱液位计。

产品外形图HR-FZ系列浮球式液位变送器HR-FZ系列浮球式液位变送器产品选型HR-FZ-1/2 HR-FZ-3 HR-FZ-4产品介绍HR-FZ系列浮球式液位变送器，用于将容器内的介质液位变送为4～20mA二线制标准信号输出。

另外，变送器还可以提供现场指示。

该系列产品有普通型、防腐型、防爆型等，防腐型对强腐蚀介质有极好的抗腐蚀性能，防爆型可用于易燃易爆场合。

该产品广泛应用于化工、电力、造纸、食品、环保和城建等行业，例如污水处理、地埋油罐及高层水箱的液位测量。

工作原理技术参数变送器由液位传感器和信号转换器两部分组成，传感器导杆外的浮球随液位变化沿检测管上下移动，浮球内的永久磁钢控制导杆内的干簧管吸合或断开，从而使传感器内电阻值呈线性变化，再由信号转换器将这个阻值的变化转换成4～20mA直流信号输出。

24V DC∑R inl=1R xR n0%100% 工作原理图 接线图测量范围：300～6000mm 精确度：±10mm电源：24VDC (15～35V)输出：4～20mA 二线制仪表工况条件如下：环境温度：-40～80℃介质密度：0.4～2.0g／cm 3介质粘度：≤0.8Pa·S 过程连接：法兰安装：HG20592～20635-97，其他法兰标准（如GB、JB/T、HGJ、ANSI、DIN等）请在订货时注明 支架安装电气接口：M20×1.5 内螺纹防爆等级：隔爆型：ExdIIBT1～T6； 本安型：ExiaIICT1～T6 防护等级：IP65系列号HR-FZ-1/2HR-FZ-3HR-FZ-4接液材质不锈钢不锈钢衬PP 不锈钢衬PTFE工作温度℃-40～120-40～80-40～120工作压力MPa -0.1～2.50～1.0-0.1～1.6过程法兰DN50以上DN80以上DN80以上产品选型工作温度：-30～120℃环境温度：-40～70℃工作压力：-0.1～2.5MPa 介质密度：≥0.5g／cm 3输出信号：常开、常闭或常开常闭干簧触点触点容量：220VAC 1A；24VDC 0.5A 开关寿命：5×104次电气接口：M20×1.5 内螺纹防爆等级：隔爆型：ExdIIBT1～T6 本安型：ExiaIICT1～T6 防护等级：IP65过程连接：HG20592～20635-97 DN50以上，其他法兰标准（如GB、JB/T、HGJ、ANSI、DIN等）请在订货时注明接液材质：不锈钢；PP；PTFE 接线盒材质：铝合金注：选型表格中的常开\常闭是指干簧管不受磁钢作用下的自然状态HR-YKA系列浮球式液位控制器适用于石油、化工、纺织印染、环保、民用建筑等各种敞口或密闭容器内各种介质的单点或多点液位的控制和报警。

磁性翻板液位计磁性翻板液位计安装于桶槽外侧延长管上，桶槽内部的液位能由翻板指示器清楚得知。

旁路管外侧亦可加装磁性开关，做为电气接点信号输出，或装置液位传送器做远距离液位信号传送及液位掌控。

目录基本信息产品选购产品使用考虑因素产品维护注意要点基本信息磁性翻板液位计安装于桶槽外侧延长管上，桶槽内部的液位能由翻板指示器清楚得知。

旁路管外侧亦可加装磁性开关，做为电气接点信号输出，或装置液位传送器做远距离液位信号传送及液位掌控。

该液位计是具有牢靠的安全性仪表。

由于具有磁性藕合隔离器密闭结构。

尤其适用于易燃、易爆和腐蚀有毒液位检测。

从而使原多而杂环境的液位检测手段变得简单和牢靠安全。

液位计具有就地显示的直读式特性。

不需多组液位计组合。

有着单体进行全量程测量。

设备少开孔，显示清楚，标志醒目，读数直观等优点。

当液位计直接配带显示仪时可省去该系统信号检测的中心变送从而提高其传输精度。

磁性翻柱液位计结构原理：液位计依据浮力原理和磁性耦合作用原理工作的。

当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。

产品选购本产品又称磁性液位计,磁翻柱液位计,磁浮子液位计,它是利用磁藕合原理进行工作的,产品弥补了玻璃管液位计不能在高温高压下工作且易碎的多重缺点.有侧装和顶装二种安装方式,无论那种方式都可以捆绑远传装置,使液位计即可以就地显示液位,又可以远程监控液位.捆绑后的磁翻板液位计可称为远传型磁翻板液位计.制作磁翻板液位计的工艺虽然很简单,但磁翻板液位计作为计量仪表,特别是远传型磁翻板液位计，假如未经质监局审核,没有生产许可证,产量是难以得到保证的.因此,采购磁翻板液位计要选择有生产许可证且信誉好的厂家,价格可能略高一点,但产量有保证,售后服务有保证。

磁性翻板液位计选型要点液位计技术指标一、顶装型和侧装型的选择。

根据安装方式的不同，磁性翻板液位计分为侧装磁性翻板液位计和顶装型磁性翻板液位计，通常比较常见的是采用侧装，但是若遇到放置于地下一、顶装型和侧装型的选择。

根据安装方式的不同，磁性翻板液位计分为侧装磁性翻板液位计和顶装型磁性翻板液位计，通常比较常见的是采用侧装，但是若遇到放置于地下的储罐时，为了便于安装需选择顶装型磁性翻板液位计。

二、远传和防爆型的选择。

磁性翻板液位计除了可以实现现场就地显示功能外，通过配备干簧管远传变送器或磁开关，可实现远程控制功能，若现场工况恶劣具有爆炸性环境，还需配置防爆型。

三、保温性产品的选择。

另外根据不同的工况在北方地区的冬季或者测量现场有经常性低温状况时，我们就需要选择保温型的产品，保温型的产品主要有三种真空夹套保温型、蒸汽夹套保温、电加热保温，其中电加热方式安装相对灵活，蒸汽夹套保温型则需要配套有相应的加热蒸汽。

四、而遇到腐蚀性的介质测量时，则需要考虑选用防腐型的产品，防腐型的产品也有多种类型，比如PP材质、PVC材质、四氟内衬材质，其中四氟内衬防腐的效果可以，但是加工工艺复杂，价格略高于其它产品。

五、配套装置的选择。

另外一些配套装置的选择对于后期维护也非常有用，比如，用户可选择带有排空阀和排污阀的产品，因为使用过程中难免会出现导管内腔受到测量介质脏垢的吸附，影响磁浮子的正常运行，这时如果有排污阀便可以通过内腔的清洗轻松解决问题。

六、计为系列磁性翻板液位计的型号选择。

Flap-11系列磁性翻板液位计主要分为四大型号，其中包含Flap-11A标准型、Flap-11S经济型、Flap-11C塑料型以及Flap-11P内衬型。

以上四种型号的结构相同，由①指示器、②磁浮子、③浮筒、④连接法兰、⑤排污阀组成。

仪器网-专业分析仪器服务平台,实验室仪器设备交易网,仪器行业专业网络宣传媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

磁翻柱液位计An Zh u a n g Ti a o Sh i Sh u o Mi n g Sh u磁翻柱液位计一、拆箱小心打开包装箱并除去包装内的填充物，仔细核对装箱单上的每项条款，包括仪表型号、安装附件、说明书等，若发现有缺货、与装箱单不符或破损现象，请立即与我公司联系。

二、查看说明书该说明书包括仪表的技术参数、安装及调试规范，请仔细阅读说明书中的每一项内容，如对说明书中的内容有不明白的地方，可以打电话、传真或网上（QQ、E-m a i l）的方式与我公司联系。

三、技术参数1、就地指示●测量范围：300～15000m m●测量精度：±10m m●工作压力：0-10M P a●工作温度：-40～250℃●介质密度：≥450k g/m33●介质密度差：≥150k g/m●介质粘度：≤150c p●接液材质：不锈钢(1C r18N i9T i)●连接过程：侧装式 H G20592-97 D N20P N4.0顶装式 H G20592-97D N100P N1.6夹套法兰 H G20592-97D N15P N1.62、远传装置●供电电源：12～36V D C●输出信号：4-20m A D C或H a r t协议●环境温度：-40～60℃●防爆类型：本安型：E x i aⅡC T4隔爆型：E x dⅡB T4● 防护等级：I P653、控制报警开关●触点容量：220V A C/1A●输出形式：常开常闭触点●报警精度：±5m m●供电电源：24V D C或220V A C磁翻柱液位计An Zh u a n g Ti a o Sh i Sh u o Mi n g Sh u 四、外形安装尺寸就地型远传、报警型磁翻柱液位计An Zh u a n g Ti a o Sh i Sh u o Mi n g Sh u顶装型五、仪表安装注意事项1、如果您设计的过程连接法兰与我公司的型号不同，或者采用其它标准，我们可以按照您的要求供货；2、仪表的测量范围为两个连接法兰的中心距（顶装型除外），其中下连接法兰的中心即为仪表指示的零点；3、您应保证设备上用于连接法兰的端面具有恰当的平面度、垂直度、中心距，以保证我们产品的安装和使用；4、浮子室（或者称为主体管）内应保持清洁且不应有杂质，特别是铁磁性物质。

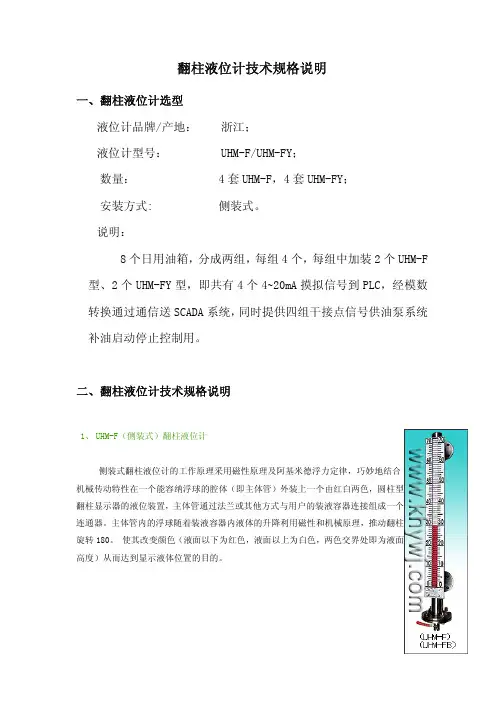

翻柱液位计技术规格说明一、翻柱液位计选型液位计品牌/产地： 浙江；液位计型号： UHM-F/UHM-FY；数量： 4套UHM-F，4套UHM-FY；安装方式: 侧装式。

说明：8个日用油箱，分成两组，每组4个，每组中加装2个UHM-F 型、2个UHM-FY型，即共有4个4~20mA摸拟信号到PLC，经模数转换通过通信送SCADA系统，同时提供四组干接点信号供油泵系统补油启动停止控制用。

二、翻柱液位计技术规格说明1、UHM-F（侧装式）翻柱液位计侧装式翻柱液位计的工作原理采用磁性原理及阿基米德浮力定律，巧妙地结合机械传动特性在一个能容纳浮球的腔体（即主体管）外装上一个由红白两色，圆柱型翻柱显示器的液位装置，主体管通过法兰或其他方式与用户的装液容器连接组成一个连通器。

主体管内的浮球随着装液容器内液体的升降利用磁性和机械原理，推动翻柱旋转180。

使其改变颜色（液面以下为红色，液面以上为白色，两色交界处即为液面高度）从而达到显示液体位置的目的。

2、UHM-FY（侧装式）翻柱远传液位计翻柱远传液位计的工作原理是在侧装翻柱液位计的基础上加装捆绑式变送传感器，在对其液位现场显示的同时，通过仪表或微机对容器内的液位进行全程数码监控，实现自动化控制的目的。

特点：结构简单合理，测量精确，有效量程全面。

型号UHM-FY 测量范围（L）法兰中心距 用户提供 连接法兰规格 用户提供 接液材质1Gr18Ni9Ti、304316L 不锈钢PP\PVC 塑料 不锈钢衬四氟 1Gr18Ni9Ti 用户提供 介质密度（g/cm 3） ≥0.53 工作温度（。

C） ≤350。

C 工作压力（MPa) ≤4.0MPa 输出信号 4-20mADC (分辨率：约10-20mm) 适用电压/电流 24VDC 馈电 接线盒电气接口 M20*1.5mm。

磁翻板液位计简介选型参数表侧装/顶装式磁翻板液位计一、用途及特点JK-UHZ系列磁浮子液位计是一种能就地指示或远传显示与控制的物位仪表，它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中，对各种塔、罐、槽、箱等容器中介质的液位进行指示和控制。

JK-UHZ系列磁浮子液位计的指示部分及发讯器、变送器等均与被测介质完全隔离，介质在主体内完全密封，在有压、有毒和易然易爆工况下具有绝对的安全性和可靠性。

仪表指示器色感对比鲜明，清晰醒目。

仪表指示器可以快速拆装，安装方位可任意选择，观察方向可随意变动，可视角度大。

JK-UHZ系列液位计均可配置XQ发讯器，发讯器输出的触点信号具有自保持功能。

g 10 Mpah 16 Mpai 22 Mpaj 32 Mpal 介质比重(g/㎡）l 测量长度l 输出信号 4-20mA…二、组成JK-UHZ系列磁浮子液位计包括：JK-UHZ一1型磁浮子翻板液位计，JK-UHZ--3型电远传液位计，JK-UHZ一1／3D型插人浮球液位计，JK-UHZ一1／3W型保温式液位计，JK-UHZ一1／3J型耐强腐蚀液位计及配套装置XQ型上下限发讯器。

JK-UHZ系列磁浮子液位计，根据浮力原理制作，磁浮子在主体内(与容器相通)，随被测介质液位的升降而上下浮动，利用磁浮子内的磁性组件吸引指示器内的翻板指示器来直接醒目地指示出被测容器内的液位变化。

三、安装(见JK-UHZ系列安装示意图)要求：首先查看液位计标牌数据与订货要求是否相符。

距液位计80mm范围内无吸磁材料。

主体安装必须垂直，误差<3度。

测量范围>4m时应在容器上加支撑点和液位计上的支撑法兰连接加固。

液位计出厂前，各部件均按技术标准分别经过耐压试验，安装后勿需再行试压，当容器需要做内压试验时，应将磁浮子取出。

对于使用在带温介质上的液位计，严禁用保温材料包裹使用。

(一)、JK-UHZ一1型磁浮子翻板液位计(图一)1．1工作原理JK-UHZ一1型磁浮子翻板液位计：磁浮子随被测介质液位的变化上下浮动，吸引翻板指示器内的翻板随磁浮子运动方向翻转，翻板一面红色，一面黑色，红色表示液相部分，黑色表示气相部分，红黑界线为被测介质液位高度。

磁性翻柱液位计安装使用和维护液位计如何操作磁性翻柱液位计适用于容器内液位介质的液位、界位的测量。

除现场指示，还可以配远传变送器、报警（掌控）开关，检测功能齐全。

指示新奇，读数直观、醒目，察看指示磁性翻柱液位计适用于容器内液位介质的液位、界位的测量。

除现场指示，还可以配远传变送器、报警（掌控）开关，检测功能齐全。

指示新奇，读数直观、醒目，察看指示器的方向可依据用户需要更改角度。

测量范围大，不受贮罐高度限制。

指示机构与被测介质完全隔离，因而密封性好、牢靠性高、使用安全。

结构简单，安装、维护便利。

磁翻柱液位计测量液体时接受顶装或旁通管侧装方式。

磁翻柱主体外加装翻柱液位指示器、液位开关及液位变送器。

磁单元置于浮球内部或通过顶杆与浮球相连，当浮球连带磁单元随液位变化时，使磁性色块（磁翻板）翻转；磁性液位开关在对应液位点动作；同时液位传感器在浮球磁力的作用下，输出标准的变化电阻信号，再经过变送器把电阻信号转换成4～20mA电流信号输出。

磁性翻柱液位计安装使用和维护1、液位计安装必需垂直，以保证浮球组件在主体管内能上下运动自若2、可以在容器与液位计之间装截止阀，以便清洗和检修液位计时切断物料。

3、液位计主体管四周不容许有导磁体靠近，否则直接影响液位计正常工作。

4、液位计安装完毕后，需要用磁钢进行校正，对翻柱导引一次使零位以下显示红色，零位以上显示白色。

5、液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管，避开液体介质带着浮球组件急速上升，而造成翻柱翻黑心失灵或乱翻（若显现此现象待兴衰液面平稳后可用磁钢重新校正）6、因运输过程中为了不使浮球组件损坏，故出厂前将浮球组件取出小液位计主体管外。

待液位计安装完毕，打开底部排污法兰，再将浮球组件重新安装入主体管内，注意浮球组件重的一头朝上，不能倒装。

7、依据介质情况，可定期打开排污法兰清洗主体管内沉淀物质。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

磁翻柱液位计主要原理磁翻柱液位计也称为磁翻板液位计，它的结构主要基于浮力和磁力原理设计生产的。

带有磁体的浮子（简称磁性浮子）在被测介质中的位置受浮力作用影响。

液位的变化导致磁性浮子位置的变化、磁性浮子和磁翻柱（也成为磁翻板）的静磁力耦合作用导致磁翻柱翻转一定角度（磁翻柱表面涂敷不同的颜色），进而反映容器内液位的情况。

配合传感器（磁簧开关）和精密电子元器件等构成的电子模块和变送器模块，可以变送输出电阻值信号、电流值（4～20mA）信号、开关信号以及其他电学信号。

从而实现现场观测和远程控制的完美结合。

适用范围及特点本液位计采用优质磁体和进口电子元件，使产品具有：设计合理、结构简单、使用方便、性能稳定、使用寿命长、便于安装维护等优点。

本液位计输出信号多样，实现远距离的液位指示、检测、控制和记录。

本液位计几乎可以适用于各种工业自动化过程控制中的液位测量与控制。

可以广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。

磁浮球液位计（液位开关）主要原理磁浮球液位计（液位开关）结构主要基于浮力和静磁场原理设计生产的。

带有磁体的浮球（简称浮球）在被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。

浮球中的磁体和传感器（磁簧开关）作用，使串联入电路的元件（如定值电阻）的数量发生变化，进而使仪表电路系统的电学量发生改变。

也就是使磁性浮子位置的变化引起电学量的变化。

通过检测电学量的变化来反映容器内液位的情况。

该液位计可以直接输出电阻值信号，也可以配合使用变送模块，输出电流值（4～20mA）信号；同时配合其他转换器，输出电压信号或者开关信号（也可以按照客户需求转换器由公司配送）。

从而实现电学信号的远程传输、分析与控制。

适用范围及特点本产品采用优质磁体和进口电子元件，使产品具有：结构简单、使用方便、性能稳定、使用寿命长、便于安装维护等优点。

本产品几乎可以适用与各种工业自动化过程控制中的液位测量与控制，可以广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。

常见液位计工作原理简介一、磁翻板液位计工作原理连通器原理，根据浮力原理和磁性耦合作用研发而成，当被测容器中的液位升降时，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示面板，使红白翻柱翻转180°，当液位上升时翻柱由白色转为红色，当液位小降时翻柱由红色转为白色，面板上红白交界处为容器内液位的实际高度，从而实现液位显示。

二、钢带浮球液位计工作原理它是利用力学平衡原理设计制作的。

当液位改变时，原有的力学平衡在浮子受浮力的扰动下，将通过钢带的移动达到新的平衡。

液位检测装置（浮子）根据液位的情况带动钢带移动，位移传动系统通过钢带的移动策动传动销转动，进而作用于计数器来显示液位的情况。

三、磁致伸缩液位计工作原理磁致伸缩液位计的传感器工作时，传感器的电路部分将在波导丝上激励出脉冲电流，该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。

在磁致伸缩液位计的传感器测杆外配有一浮子，此浮子可以沿测杆随液位的变化而上下移动。

浮子内部有一组永久磁环，当脉冲电流磁场与浮子产生的磁环磁场相遇时，浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲，这个脉冲以固定的速度沿波导丝传回并由检出机构检出，通过测量脉冲电流与扭转波的时间差可以精确地确定浮子所在的位置，即液面的位置。

四、投入式液位计工作原理投入式液位计是基于所测液体静压与该液体高度成正比的原理，采用扩散硅或陶瓷敏感元件的压阻效应，将静压转成电信号，再经过温度补偿和线性校正，转换成4-20mADC标准电流信号输出。

五、雷达液位计工作原理雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。

探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

六、超声波液位计工作原理工作原理超声波液位计/物位计是由一个完整的超声波传感器和控制电路组成。

安装和使用磁翻板液位计必需遵奉并服从这些原则液位计如何操作磁翻板液位计安装使用前应注意的事项：1.假如磁翻柱液位计测量范围超过 4.5米时，在上下法兰中心应增设中心支撑。

2.液位计安装时必需垂直，偏差≤3mm。

3磁翻板液位计安装使用前应注意的事项：1.假如磁翻柱液位计测量范围超过 4.5米时，在上下法兰中心应增设中心支撑。

2.液位计安装时必需垂直，偏差≤3mm。

3.筒体保持100mm距离范围内不能够有吸磁性障碍物。

4.保温型液位计除按以上要求安装外，还必需连接冷却或加热系统。

5.认真检查各连接处螺栓是否上紧之后仪表即可投入使用。

6.浮子装入筒体时，切勿将浮标上下颠倒（磁性端在上）。

7.地下型液位计先把导管安装在地下容器内，再把连接好的浮标、浮球、连杆装入导管，然后安装上半部。

使用过程中必需要遵奉并服从的几个步骤：1.液位计在出厂前各部件按标准均已分别经过内压和外压试验，安装后不必再试压，当容器和液位计连通后做内压试验时应将浮子取出，投入运行时再放入。

2.磁翻板液位计投入运行时，应先打开上阀门，然后渐渐地打开下阀门，应避开容器内的受压介质急速流入体，使浮子急速上升，造成翻柱跟踪指示失灵或浮子受冲击而损坏。

3.在使用过程中，由于液位突变或其它原因造成个别翻柱不能翻转可以用校正磁钢（附件）或浮子校正。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

超声波液位计选择量程：假如测量液体，可以依照标称量程选型。

假如是测量固体（请事先咨询厂家销售人员），需要将量程加大假如是松软的物体（比如面粉棉花海绵超声波液位计选择量程：假如测量液体，可以依照标称量程选型。

专利名称：三色磁翻柱液位计专利类型：实用新型专利
发明人：聂华,李卫,刘晓丽
申请号：CN200920316247.9申请日：20091130
公开号：CN201561787U
公开日：
20100825
专利内容由知识产权出版社提供
摘要：本实用新型属于液位测量仪器，特别是三色磁翻柱液位计，其特征是：磁翻柱分为左右两段，左右两段磁翻柱中间用一个小挡片隔开，左右两段磁翻柱内有磁钢；其中左段磁翻柱有两种颜色，一种颜色表示液位值，另一种颜色表示无液位；右段磁翻柱外面有一个空筒，空筒内径大于左段磁翻柱外径且套在左段磁翻柱外面，位于左段的空筒表面一半涂成第3种颜色，第3种颜色用来表示界面。

它适用于油气田地面工程、石油化工工程等所有需要同时检测液位和两种液体间界面的场合。

申请人：西安长庆科技工程有限责任公司
地址：710018 陕西省西安市未央区迎宾大道151号长庆大厦
国籍：CN
代理机构：西安吉盛专利代理有限责任公司
代理人：鲍燕平
更多信息请下载全文后查看。

磁翻柱液位计使用说明书●工作原理与结构TOP-UHZ型磁性翻柱（磁翻柱）液位计是根据磁极耦合原理、阿基米德（浮力定律）等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。

在此基础上，不断扩大其使用范围，延伸出多种类型的产品，在检测液位的同时我们赋予它更多的实用功能。

该型号的仪表都有一个容纳浮球的腔体（称为主体管或外壳），它通过法兰或其他接口与容器组成一个连通器；这样它腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。

带有液位变送器（电信号远传）的仪表，液位变送部分（电气部分）的工作原理是利用磁性浮子作用在磁簧开关导致连入回路的电阻数目的变化，进而使得传感器部分可以发生与液位变化相对应的电阻信号。

通过信号转化器，就可以把电阻信号转化成4～20mA的电流信号。

本液位计的电子元件几乎没有电容器、电感等储能元器件。

可以叠加HART通讯协议，也可以使用RS485总线通讯。

为了扩大它的使用范围，还可以根据相关标准及要求增加液位变送装置，以输出多种电信号。

其中，4～20mA电流信号是比较常用的一种。

比如：在监测液位的同时磁控开关信号可用于对液位进行控制或报警；在翻柱液位计的基础上增加了4~20mA变送传感器，在现场监测液位的同时，将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。

●产品特点本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通过公司技术人员的精心设计而成的，采用优质磁体和进口电子元件。

磁翻柱液位计原理
磁翻板液位计的测量原理是基于连通器原理、浮力原理，和磁性耦合作用来实现的，它们三者的具体作用如下：
1．连通器原理
磁翻板液位计中都有一个容纳浮球的腔体（也称为主体管或者浮筒），其通过法兰或其他接口与容器组成一个连通器，使得其腔体内的液面与容器内的液面高度相同，且腔体内的浮球随着液面的升降而升降。

2．浮力原理
由于浸入静止流体中的物体会受到一个向上浮力，浮力大小等于该物体所排开的流体重量，此原理也称为阿基米德原理。

3．磁性耦合作用
在磁翻板液位计的实际工作中，浮筒内磁浮子的升降变化无法被外界所观察。

但是，当在浮筒外部安装了带有磁性的翻片指示器后，由于浮子内磁钢的磁性对外部磁翻片的作用，翻片便会产生180°翻转，这是因为磁浮子对磁翻片产生作用，是同性相斥、异极相吸的结果。

利用这一原理，外界便可以从翻片颜色的变化而清楚地辨别液位的实际位置。
