华为传输设备常见告警符号及含义

华为PTN告警处理规范1.ETH_LOS告警解释：ETH_LOS为以太网端口连接丢失告警。

该告警表示以太网端口接收不到以太网信号。

产生原因：以太网端口的电缆或光纤没有连接好。

电缆或光纤故障。

本端网元接收光功率过低。

单板故障。

处理步骤：检查以太网端口的电缆或光纤是否接好，插紧松脱的电缆或光纤。

检查电缆或光纤是否存在故障，更换故障的电缆或光纤。

检查法兰盘或光衰减器是否连接正确，光衰减器的衰减值是否过大。

更换上报告警的处理板。

若告警未消除，更换对端网元对应的处理板。

2．MPLS_TUNNEL_LOCV告警解释：MPLS_TUNNEL_LOCV为Tunnel连通性丢失告警。

连续3个周期内没有收到希望的CV/FFD报文时出现此告警。

产生原因：PW对端停止CV/FFD。

物理链路故障。

PW对端单板正在复位。

业务接口配置错误。

网络出现严重拥塞。

处理步骤：在网管上查看PW对端是否停止了CV/FFD。

在网管上检查该链路两端网元是否存在单板或光模块相关的告警。

若告警未清除，查看光纤或电缆是否故障，更换故障的光纤或电缆。

在网管上检查对端单板是否上报COMMUN_FAIL告警。

若存在，说明对端单板可能正在复位。

清除COMMUN_FAIL告警后，查看本告警是否清除。

对照网元规划表，在网管上查看业务接口是否配置错误。

如果是，重新配置业务接口后，查看告警是否消除。

检查故障Tunnel的带宽是否已被完全占用。

如果是，增大Tunnel带宽配置或消除非法发送大数据量的根源。

查看告警是否清除。

3. BD_STATUS告警解释：BD_STATUS为物理单板离线告警。

当用户在网管上配置了逻辑单板而物理子架上却没有插入实际单板时就会上报此告警。

产生原因：单板正在硬复位。

单板未插上，或单板插上，但与母板接触不良。

板间通讯故障。

处理步骤：在网管的“运行态”槽位视图中查看该单板的工作状态是否为蓝色，若是，则该单板处于硬复位状态。

等待3至5分钟，该单板的工作状态转成绿色后，查看本告警是否消除。

第一节 DBUS告警 (2)一2170 DBUS告警 (2)二3108 DBUS告警 (3)三3628 DBUS告警 (4)四4158 DBUS告警 (5)第二节 DBUS时钟告警 (7)一2132 DBUS时钟告警 (7)二4120 DBUS时钟告警 (8)第三节无线链路提示告警 (10)一2134 无线链路提示告警 (10)二3072 无线链路提示告警 (12)三4122 无线链路提示告警 (14)第四节时钟参考源异常 (16)一2208 时钟参考源异常 (16)二3146 时钟参考源异常 (17)三3666 时钟参考源异常 (18)四4708 时钟参考源异常 (20)第五节 13M时钟校准维护告警 (22)一2260 13M时钟校准维护告警 (22)二3718 13M时钟校准维护告警 (23)三4760 13M时钟校准维护告警 (24)第六节反向功率告警 (25)一3614 反向功率告警 (25)第一节 DBUS告警一2170 DBUS告警告警解释当机架内部的数据总线出现问题时，上报该告警。

对系统的影响告警发生时，部分或者全部TRX的业务彻底中断。

系统自处理过程无可能原因·E1传输线故障；·机架内部数据总线故障;·TMU板故障.处理步骤1.查看其他相关告警查看LMT是否同时上报2214 E1本地告警的处理方法处理，观察告警是否恢复。

Y=>告警恢复,告警处理结束.N=>告警未恢复,转步骤2.若没有上报上述告警, 转步骤2.2.检查E1线是否单端接地检查TMU的拨码开关是否正确，如果有错，修改拨码开关状态，保证E1线单端接地，观察告警是否恢复。

Y=>已恢复，处理结束；N=>告警未恢复，转步骤3.如果TMU拨码开关正确，转步骤3.3.更换TMU更换TMU，观察是否恢复。

Y=>已恢复，处理结束；N=>告警未恢复，故障原因可能为机架整套配线故障，联系华为技术中心。

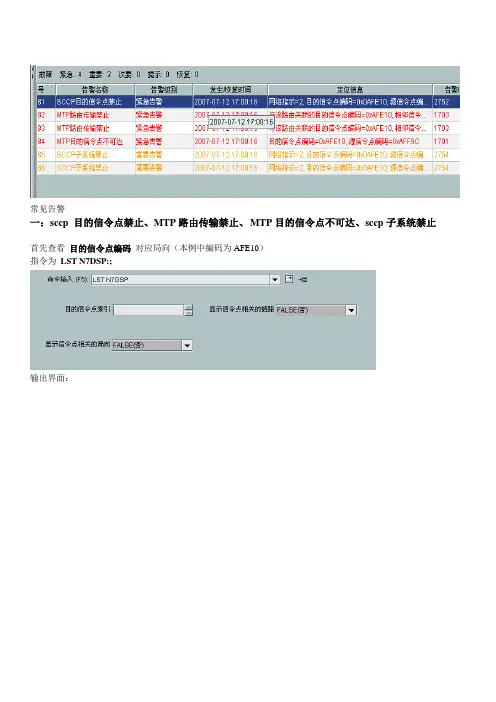

常见告警一：sccp 目的信令点禁止、MTP路由传输禁止、 MTP目的信令点不可达、sccp子系统禁止首先查看目的信令点编码对应局向（本例中编码为AFE10）指令为LST N7DSP:;输出界面：由此我们初步判断是：本端局至JNRZHLR的相关告警由于JNRZHLR至本地端局经常出现此告警，可采用手动恢复，并清除告警。

若是至其他局向出现此告警，则需立即通知维护人员。

（此告警属于严重告警须重视）二：E1/T1 远端告警首先：双击红色圈中的信息会弹出如下对话框：其次：根据框、槽、端口号，可以查找电路文档信息得出进一步详细信息：1）对端局向为：JNIGM3，TID：2016 模块号：29 起始电路：5408 终止电路：54392）交换ddf （对应传输ddf要传输人员再次确认）以上信息均为手工录入信息，其中TID（终端标示）信息是最准确的，为确保电路文档信息正确，可在相应server下进行如下操作来进行验证：LST TKCBYTID （类似于exdep）会出现如下相关信息：（包括局向、中继群、模块号、起始电路号）第三：根据以上信息可以进行以下预处理：1）查看该电路状态：DSP N7TKC（类似于爱立信的stdep）会出现如下信息：电路状态是：空闲、忙均代表正常，若是其他状态如：闭塞、锁定、故障、未知均为故障状态2）根据ddf，联系传输处理3）如果出现传输闪断现象，或者传输人员正在处理该电路时，需要输入如下指令以防止告警不断出现，造成不必要的扣分。

（类似于dtfse）。

切忌：将告警屏蔽后，一定要在文档中标注！4）如何配合传输查看电路一般传输人员为排查线路故障，会要求我们配合查看电路状态一般可以从面板中直接查看电路是好是坏，或者用指令DSP E1PORT(类似于dtstp)如图所示：查看1框13槽23端口绿色：代表wo，红色：代表abl 说明电路是故障的三：提高篇：链路故障SPF扣板链路故障此告警是比较重要的告警，类似于爱立信的C7 link 告警首先双击红色圈中的定位信息，进行初步定位：查找相应的电路、ddf等信息（mgw的告警）1）以上红色圈中的三个参数信息是比较重要的信息：链路名称：JIG4-1这是说明是对端局向是到jig4的接口班组号+E1端口号：确定该链路所在电路，以及相关ddf信息根据以上信息，联系传输处理该电路。

华为传输设备B1_EXC告警概念
及处理方法
一.B1_EXC中文名称：再生段（B1）误码过量
二.含义及产生原因
(1）接收信号衰减偏大；
（2）对端站发送部分故障；
（3）光纤头不清洁或连接器不正确；
（4）本站接收部分故障。

三.处理方法
（1）检查接收光功率是否正常。

如过低，应先检查光缆是否完好，光接头是否清洁及对端光板的发光功率是否正常；
（2）在本站自环，如误码消除则是对端光板故障，更换故障单板；如误码增加，则说明本站光板故障，更换单板；
（3）工作温度是否过高；
（4）如无以上情况，更换故障单板。

告警类别告警名字告警解释eNoDeB无线告警S1接口故障告警S1AP（S1 Application Protocol）连接在底层SCTP链路资源可用时，eNode eNoDeB无线告警S1接口配置失败告警当eNodeB上更新eNodeB名称、跟踪区域、支持的运营商变更时，将发起S1AP eNoDeB无线告警X2接口故障告警X2AP（X2 Application Protocol）连接在底层SCTP链路资源可用时，eNode eNoDeB无线告警X2接口配置失败告警当X2AP（X2 Application Protocol）协议层配置更新异常时，产生此告警。

eNoDeB无线告警基站控制面传输中断告警当基站所有承载S1Interface、X2Interface的SCTP链路（链路个数不少于2条eNoDeB无线告警射频单元业务不可用告警多RRU共小区场景下， RRU的业务状态与基带资源、射频资源、CPRI资源这些eNoDeB无线告警小区PCI冲突告警服务小区正常运行中，当检测到服务小区与NCL（Neighbour Cell List）之eNoDeB无线告警小区闭塞告警当用户手动闭塞小区成功时，产生此告警。

闭塞小区是为了进行业务测试或故eNoDeB无线告警小区不可用告警小区状态与基带资源、射频资源、CPRI资源和传输资源这些物理资源有关，也eNoDeB无线告警小区服务能力下降告警当基站射频资源或基带资源不能满足当前小区的配置规格或CA业务配置异常时eNoDeB无线告警小区模拟负载启动告警当用户启动小区模拟负载成功时，产生此告警。

启动模拟负载是为了进行业务eNoDeB无线告警小区无话务量告警当eNodeB检测到小区在设置时间内无用户接入时，产生此告警。

eNoDeB无线告警小区重配失败告警当基站检测到修改小区PDSCH（Physical Downlink Shared Channel，物理下设备和传输告警 PPP链路错帧超限告警当PPP链路的错帧达到一定门限（门限可配置，缺省为千分之10）时，产生此设备和传输告警802.1X认证失败告警当传输网口进行802.1x认证失败时，产生此告警。

传输设备常见告警解释及处理建议LianLv一、 LOS 告警：信号丢失1、正常情况下两个网元之间要通信，中间的信号流必须是畅通的，如下图；2、从上图可以看书信号从MSC 发出2M 信号，经过SDH 设备复用后传递给下一个设备，最后末端SDH 设备解复用出2M 信号给另一端的MSC 。

也就是说，产生信号源的设备是发出信号的设备，当相邻的设备收不到对端发出的信号时就会上报LOS 告警，即信号丢失；A 、上图中由于SDH2发出的光信号SDH1收不到所以SDH1的收光口会上报LOS 告警；B 、上图中MSC2发出的2M 信号由于2M 线中断导致SDH2的2M接口收不到信号，所以SDH2的2M 接口会上报LOS 告警；C 、 上图是MSC1收不到信号的情况；说明：在通信标准中信号丢失的告警名都为LOS，但是不同厂家在编写网管软件时其有所不同，比如：华为公司传输设备，光口收不到信号上报告警为R-LOS ，支路口（2M 口）收不到信号时报T-ALOS;二、 LOF 告警：帧丢失1、当收到的信号功率太大或太小时都会上报OOF 告警；2、是指可以收到信号，但是检测不到信号的开始位置。

一般在波分和SDH 相连时，由于中继段线路中断，造成SDH 设备收到的信号为非调制光。

四、 AIS 告警：全1指示告警举例：SDH2收不到BTS 发来的2M 信号，SDH2会上报LOS 告警，并下插“1”码，当BSC1收到的2M 信号为全要“1”的时候就会上报AIS 告警。

这个故障我们日常维护中经常碰到，如果基站发送处理的2M 信号在中间传输环节中中断，BSC 的dip 端口都会上报AIS 告警。

五、 RDI 告警：远端告警指示举例：当BTS 收到的2M 信号在传输途中中断，但是BSC 可以收到BTS 发送的信号，那么BTS 就会发送AIS 信号给BSC ，当BSC 收到AIS 信号时就会上报RDI ，即远端告警指示说明故障点在BTS 端。

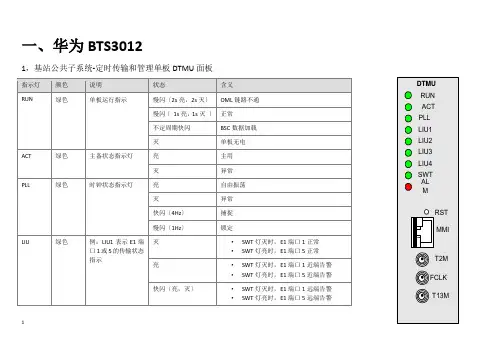

一、华为BTS30121，基站公共子系统-定时传输和管理单板DTMU面板1232，载波子系统-双密度收发信单元DTRU 指示灯453，射频前端子系统-双密度双双工单元DDPUANTB674，射频前端子系统-双密度合路单元DCOM 面板二、数字调度系统FAS〔CTT4000〕1.单板介绍MPU板：模块处理机板，每模块配置两块，并行处理方式。

内置16K×16K大型数字交换网络，256方会议资源，64套DTMF资源，个性化语音32种，信号音64种，并为本模块提供全系统同步的各种时钟和时序；完成模块内和模块间的网络交换、呼叫处理和控制。

8●CLK板：时钟板，为系统内各模块提供基准同步时钟源，每系统配置两块，时钟源完全同步，并行输出；每块时钟板设计有单独的电源，两块时钟板在物理上完全独立。

●ENT板：100M以太网板，每系统配置两块，并行运行；每板提供24个100M以太网接口。

每块以太网板设计有单独的电源，两块以太网板在物理上完全独立。

●PWR板：电源板，提供模块框系统所需的电源及铃流，每模块框配两块电源板，两板的直流电源工作于并联热供方式，铃流为热备份。

●DTU板：数字中继处理机板，可选热备份，每板两个A口，完成系统共线信令、NO.1 信令、NO.7信令的处理；●30B+D板：PRI接口板，可选热备份，每板两个A口，完成DSS1 信令的处理；●DDU板：2M触摸屏调度台接口板，每板两个A口，完成2M调度台接口信令等的处理●DSU板：数字用户信令处理机板，可选热备份，每板2/4个标准2B+D U接口，完成标准U口信令及调度台信令处理；●ALC为接口模块母板，每板提供8个接口模块槽位，可混插8种的不同模块；92.系统提供的接口模块种类如下：附录A 75/120平衡非平衡转换器•SLICM4 用户接口模块〔Z接口〕•SLICMQ 下行区间接口模块• RCTNM V4.2 环路中继接口模块；•ZCT1M V4.2 磁石接口模块；•ZCT2M 上行区间接口模块•EMM E/M接口模块•VF24M 二/四线音频接口模块•V35M V.35接口模块；•232M 子速率接口模块；•64KM 64K同向接口模块；•YD3M YD-3接口模块；•DC7M DC-7接口模块说明：1、2对应2B+D线的橙、白；4、5对应2B+D线的蓝、白。

华为GPON设备ONU常见告警及处理随着GPON方式接入的逐步应用，GPON设备的维护工作也开始进入维护日程，了解GPON设备的故障处理方法，掌握维护技巧，势在必行，结合平顶山管内移动GPON设备的维护及铁通GPON设备的维护工作，对发生的故障进行整理分类，并得出一点维护心得：1、设备掉电告警名称：ONT掉电(DGi) 告警描述：OLT接收到ONT的掉电消息时发生此告警，OLT在测距阶段接收到ONT的PLOAM消息时告警恢复，发生此告警时ONT下线。

告警原因：ONT电源出现异常修复建议：检查ONT电源，保证ONT电源正常工作2、光信号丢失告警名称：ONT信号丢失(LOSi)告警描述：OLT连续几帧无法收到ONT有效的光信号，ONT下线，业务中断告警原因：（1）光通路质量差（2）光衰减不正常（3）ONT发生异常修复建议：（1）依次检查分支光纤连接和主干光纤连接，清洁光纤接头，必要时更换光纤（2）保证光路的光衰减正常（3）可能是ONT异常，复位该ONT3、主干光路告警告警名称：OLT GPON光信号丢失(LOS) 告警描述：OLT连续多帧收不到任何光信号，PON口下所有ONT下线告警原因：（1）光通路故障（2）PON口激光器没有被打开修复建议：（1）依次检查主干光纤连接和分支光纤连接，清洁光纤接头，必要时更换光纤（2）检查PON端口激光器是否打开，如果没有打开，打开激光器（3） OLT光模块松动或未插到位，重新插拔，并确认链接良好。

4、出现流氓ONT告警名称：端口下存在非法入侵的流氓ONT告警描述：端口下存在非法入侵的流氓ONT，可能阻断其他ONT的业务告警原因：端口下存在非法入侵的流氓ONT 修复建议：人工排查非法入侵的流氓ONT，然后替换它在OLT上查看告警的命令式display alarm history all。

如果对英文命令不好理解的话可以转换成中文switch language-mode目前维护中遇到的告警大都是常见告警，要么设备掉电，要么光路不好，很常见，只要电源和光路及时恢复，设备告警就会清除，业务就能恢复；不常见的是PON口下出现流氓ONU，这个不好处理，得逐一排查，在分光器侧逐个拔插跳纤，然后在OLT上观察告警的消除情况，拔掉一根跳纤，观察一下告警是否消除，直到告警消除，判断最后拔的那个跳纤连接的ONU就很有可能是故障设备，关闭电源重启看是否能恢复，最好是设备更换来解决。

华为GPON设备告警指⽰灯说明1 OLT1.1 主控板1.1.1H801SCUN-超级控制单元板表1 H801SCUN⾯板及指⽰灯RUN ALM：运⾏状态指⽰灯绿⾊1s亮1s灭周期闪烁单板运⾏正常绿⾊0.25s亮0.25s灭周期闪烁单板启动中橙⾊0.25s亮0.25s灭周期闪烁（V800R009C00及以上版本⽀持）⾼温告警红⾊常亮单板运⾏故障ACT：主备⽤指⽰灯绿⾊亮单板处于主⽤状态灭单板处于备⽤状态LINK：链路状态指⽰灯绿⾊亮端⼝建⽴连接灭端⼝⽆连接ACT：数据状态指⽰灯黄⾊闪烁有数据传输灭⽆数据传输注意：RESET：复位按钮，⽤于⼿⼯复位单板。

复位单板会导致业务中断，需慎⽤复位按钮。

说明：LINK和ACT灯依次对应⾯板上4个光接⼝。

1.1.2H801SCUL-超级控制单元板表1 H801SCUL⾯板及指⽰灯RUN ALM：运⾏状态指⽰灯绿⾊1s亮1s灭周期闪烁单板运⾏正常绿⾊0.25s亮0.25s灭周期闪烁单板启动加载中橙⾊0.25s亮0.25s灭周期闪烁（V800R009C00及以上版本⽀持）⾼温告警红⾊常亮单板故障ACT：主备⽤指⽰灯绿⾊亮单板处于主⽤状态灭单板处于备⽤状态注意：RESET：复位按钮，⽤于⼿⼯复位单板。

复位单板会导致业务中断，需慎⽤复位按钮。

1.2 上⾏板1.2.1H801GICF-2路GE光接⼝板表1 H801GICF的⾯板及说明RUN、ALM：运⾏状态指⽰灯RUN绿灯1s亮1s灭周期闪烁单板运⾏正常RUN绿灯0.25s亮0.25s灭周期闪烁，ALM红灯灭单板启动加载中RUN绿灯灭，ALM红灯亮单板故障LINK：链路状态指⽰灯绿灯亮链路正常绿灯灭链路异常ACT：数据状态指⽰灯黄灯闪烁有数据传输黄灯灭⽆数据传输1.2.2H801X2CS-2端⼝10GE上⾏接⼝板表1 H801X2CS⾯板及说明RUN：运⾏状态指⽰灯绿灯1s亮1s灭周期闪烁单板运⾏正常RUN绿灯0.25s亮0.25s灭周期闪烁，ALM红灯灭单板启动中ALM：告警指⽰灯红灯亮单板运⾏故障红灯灭单板运⾏正常LINK：光纤连接指⽰灯绿灯亮光接⼝的光纤连接正常绿灯灭光接⼝的光纤连接不正常ACT：业务运⾏指⽰灯黄灯闪烁有数据传输黄灯灭⽆数据传输说明：LINK、ACT指⽰灯右边的“0”表⽰对应“TX0 RX0”光接⼝，“1”表⽰对应“TX1 RX1”光接⼝。

华为五类LTE告警预处理一、光模块、射频单元维护链路告警1.1 BBU至RRU之间的告警，可以共用下面方式进行预处理射频单元维护链路异常告警射频单元IR接口异常告警BBU IR光模块收发异常告警BBU IR接口异常告警1.1.1后台预处理：1、启动OMC软件平台，并登陆，账户需要找移动相关人员申请获取。

2、登陆OMC后，进入主拓扑界面，搜索需要查询的网元名称，如图：3、双击存在TDL版本的网元，定位到该网元后，查找当然站点的告警情况，如图：4、查询告警日志，可以看到如下界面，绿色表示已经恢复的告警，白色表示当前告警，然后点击当前的告警，查看下具体问题，根据问题做初步排查，定位是哪个槽位，哪个光口，BBU侧还是RRU侧的告警，并做好记录；5、回到主拓扑，在当前网元上面单击右键，左键点击设备维护选项，进入到设备面板界面，便于后续查看相关参数；出现如下图所示，参考图的左下角，根据当前需要查询的信息点击相应的视图：出现的BBU视图如下：6、根据步骤4中的记录，在相应的槽位上面点击右键，查看光/电模块光功率情况，确认是否真的出现光功率过低的情况查看接受光功率是否低于接收功率下限，如果低于则需要进一步排查硬件类故障，如果高于，则说明当前光功率正常，无需上站排查，可以观察20分钟；（此时需要记录光模块型号，查看传输码速率即可，63代表6.144G光模块，98代表9.8G光模块，方便近端更换）1.1.2近端准备：1)领取备件根据告警产生情况，领取足够的备用光模块、单板、合适长度及工作模式的光纤（黄色光纤是单模光纤）2）准备工具准备光功率计、一字螺丝刀（M4、M6），十字螺丝刀（M4、M6），防静电手套，笔，纸，相机，扎带，斜口钳1.1.3近端处理：1. 检查BBU连接下级射频单元的端口a. 排除光纤线路故障b. 清洁光纤头c. 联系远程人员确认告警是否恢复2. 检查光接口的连接情况a. 清洁光纤头b. 排除光纤线路故障c. 清洁光纤头d. 更换光模块e. 联系远程人员确认告警是否恢复3. 排除射频单元或对端设备运行异常a. 记录电源连线b. 下电射频单元c. 上电射频单元d. 判断对端设备e. 复位对端设备f. 复位对端设备g. 下电射频单元h. 记录连线情况i. 断开射频单元所有配线j. 拆卸射频单元k. 安装射频单元l. 安装射频单元所有配线m. 上电射频单元n. 更换对端设备o. 联系远程人员确认告警是否恢复二、小区不可用告警根据当前造成该告警的主要原因，分为4种情况情况一：时钟不可用造成的小区不可用情况二：BBU与RRU之间链路故障造成的小区不可用情况三：SCTP断链导致小区不用1.1.4后台预处理1、启动OMC软件平台，并登陆，账户需要找移动相关人员申请获取。

一、华为BTS30121，基站公共子系统-定时传输和管理单板DTMU面板1232，载波子系统-双密度收发信单元DTRU 指示灯53，射频前端子系统-双密度双双工单元DDPUANTB674，射频前端子系统-双密度合路单元DCOM 面板二、数字调度系统FAS（CTT4000）1.单板介绍MPU板：模块处理机板，每模块配置两块，并行处理方式。

内置16K×16K大型数字交换网络，256方会议资源，64套DTMF资源，个性化语音32种，信号音64种，并为本模块提供全系统同步的各种时钟和时序；完成模块内和模块间的网络交换、呼叫处理和控制。

8●CLK板：时钟板，为系统内各模块提供基准同步时钟源，每系统配置两块，时钟源完全同步，并行输出；每块时钟板设计有单独的电源，两块时钟板在物理上完全独立。

●ENT板：100M以太网板，每系统配置两块，并行运行；每板提供24个100M以太网接口。

每块以太网板设计有单独的电源，两块以太网板在物理上完全独立。

●PWR板：电源板，提供模块框系统所需的电源及铃流，每模块框配两块电源板，两板的直流电源工作于并联热供方式，铃流为热备份。

●DTU板：数字中继处理机板，可选热备份，每板两个A口，完成系统共线信令、NO.1 信令、NO.7信令的处理；●30B+D板：PRI接口板，可选热备份，每板两个A口，完成DSS1 信令的处理；●DDU板：2M触摸屏调度台接口板，每板两个A口，完成2M调度台接口信令等的处理●DSU板：数字用户信令处理机板，可选热备份，每板2/4个标准2B+D U接口，完成标准U口信令及调度台信令处理；●ALC为接口模块母板，每板提供8个接口模块槽位，可混插8种的不同模块；92.系统提供的接口模块种类如下：附录A 75/120平衡非平衡转换器•SLICM4 用户接口模块（Z接口）•SLICMQ 下行区间接口模块• RCTNM V4.2 环路中继接口模块；•ZCT1M V4.2 磁石接口模块；•ZCT2M 上行区间接口模块•EMM E/M接口模块•VF24M 二/四线音频接口模块•V35M V.35接口模块；•232M 子速率接口模块；•64KM 64K同向接口模块；•YD3M YD-3接口模块；•DC7M DC-7接口模块说明：1、2对应2B+D线的橙、白；4、5对应2B+D线的蓝、白。

TD-LTE（4G）站点华为设备常见故障告警处理FAQ-TD站点常见故障告警处理一、射频单元RRU类告警 (2)1.1、射频单元驻波告警 (2)1.2、射频单元通道异常告警 (2)1.3、射频单元校准通道异常告警 (3)1.4、射频单元通道幅相一致性告警 (3)1.5、射频单元发射通道增益异常告警 (4)1.6、射频单元下行输出功率异常告警 (4)1.7、射频单元硬件故障告警 (4)1.8、射频单元时钟异常告警 (4)1.9、射频单元光接口性能恶化告警 (5)1.10、 BBU连接的射频单元交流掉电告警 (5)1.11、射频单元配置但不可用告警 (5)二、基带单元BBU类告警 (6)2.1、BBU IR光模块收发异常告警 (6)2.2、BBU IR接口异常告警 (6)2.3、BBU IR光接口性能恶化告警 (7)2.4、光模块混插告警 (7)2.5、单板心跳检测失败告警 (8)2.6、单板硬件故障告警 (8)2.7、单板温度异常告警 (8)2.8、单板时钟输入异常告警 (9)2.9、BBU单板维护链路异常告警 (9)三、GPS类告警 (9)3.1、星卡天线故障告警 (9)3.2、时钟参考源异常告警 (10)3.3、系统时钟失锁告警 (11)3.4、星卡维护链路异常告警 (11)3.5、星卡时钟输出异常告警 (11)一、射频单元RRU类告警1.1、射频单元驻波告警告警影响：射频单元RRU发射通道的天馈接口驻波超过了设置的驻波告警门限，对于单通道RRU，该RRU的覆盖区域的业务会中断；对于多通道RRU，发射功率下降，小区覆盖减小。

可能原因与处理建议：1）DSP RRUPARA查询射频单元的驻波值与驻波告警门限2）用负载堵住告警端口，告警恢复，则排查RRU故障，否则更换RRU3）检查天馈接口的馈缆接头是否拧紧或进水4）尝试更换或倒换馈线，重启RRU，观察告警是否恢复5）检查对端天线、合路器是否正常，如故障则予以更换小结：上站处理前建议携带堵头或小天线、RRU馈线及接头等，定位问题时需要用到1.2、射频单元通道异常告警告警影响：下行通道或者上行通道故障，影响小区边缘处的用户接入成功率和边缘处HSDPA用户的速率可能原因与处理建议：1）跟网管确认是否存在“射频单元驻波告警”、“射频单元通道异常告警”，如有，则先处理该告警//////驻波导致通道异常2）执行MML命令RST RRU，远程复位射频单元3）近端检查故障通道与天线的连接4）将故障通道和无故障通道馈线调换，如果告警跟随馈线倒换，则判断是馈线问题，更换故障通道馈线5）如果通道馈线调换后告警没有变化，则判断是RRU问题，更换故障RRU小结：上站处理前建议携带堵头、RRU馈线及接头等，定位问题时需要用到，准备好相关备件，每次调换通道馈线来判断故障点时，最好重启一下射频单元RRU1.3、射频单元校准通道异常告警告警影响：多通道的RRU的校准通道出现故障，导致无法完成通道的校准功能，小区覆盖减小可能原因与处理建议：1）执行MML命令RST RRU，等待10分钟左右，判断告警是否恢复2）近端检查校准馈线与天线的连接3）将故障通道和无故障通道馈线调换，如果告警跟随馈线倒换，则判断是馈线问题，更换故障通道馈线4）如果通道馈线调换后告警没有变化，则判断是RRU问题，更换故障RRU小结：上站处理前建议携带堵头、RRU馈线及接头等，定位问题时需要用到，准备好相关备件，每次调换通道馈线来判断故障点时，最好重启一下射频单元RRU1.4、射频单元通道幅相一致性告警告警影响：宏站RRU对每个载波下所有通道进行幅度相位的校准时，出现了某个载波下的某个通道的幅度异常：影响小区边缘处的用户接入成功率；影响小区边缘处的HSDPA用户的速率可能原因与处理建议：1）跟网管确认是否同时存在“射频单元驻波告警”、“射频单元通道异常告警”，如有，则先处理该告警2）执行MML命令RST RRU，远程复位射频单元3）近端更换故障RRU4）如以上操作后，告警仍未恢复，请联系网优工程师远程检查同频干扰问题（更换载波对应的频点观察告警是否恢复）小结：上站处理前携带相应备件，如需复位或更换射频单元RRU，会中断业务，请在话务量较小时处理1.5、射频单元发射通道增益异常告警告警影响：射频通道的空口实际输出功率与期望功率不一致，可能会影响业务。

华为SDH设备HP_SLM告警华为OSN1500、OSN2500、Metro1000等光传输设备HP_SLM告警表示高阶通道信号标记失配。

当单板检测到实际收到的C2字节与配置的应收C2字节不一致（包括字节格式和数值）时，且实收的C2字节不为“0x00”时，上报此告警。

C2字节用来指示高阶虚容器VC-3/VC-4/VC-4-Xc的结构和净负荷性质。

告警参数在华为SDH设备网管中浏览告警时，选中该告警，在“告警详细信息”中会显示该告警的相关参数。

告警参数的格式为“告警参数（16 进制）：参数1 参数2…参数n”。

每个参数的含义说明参见下表。

对系统的影响如果设置了该告警产生时转插AU_AIS告警，那么该通道业务会中断，同时会向对端站回告HP_RDI。

可能原因告警HP_SLM产生的可能原因如下：∙原因1：业务穿通网元均设置开销穿通，本网元业务类型配置错误或者应收C2字节配置错误。

∙原因2：业务穿通网元均设置开销穿通，终结站点业务类型配置错误或者应发C2字节配置错误。

图1 HP_SLM告警的检测1（原因1，原因2）原因3：业务穿通网元设置开销终结，业务穿通网元应发C2字节配置错误。

图2 HP_SLM告警的检测2处理步骤1.在网管上查询告警。

根据告警参数确定上报告警的通道号。

2.原因1：业务穿通网元均设置开销穿通，本网元业务类型配置错误或者应收C2字节配置错误。

a.检查本网元配置的业务类型与应收C2字节的值是否对应。

若不对应，重新配置应收C2字节或者修改业务类型。

b.查询告警是否消除。

若告警未消除，转3。

3.原因2：业务穿通网元均设置开销穿通，终结站点业务类型配置错误或者应发C2字节配置错误。

a.沿着业务流向，向上游查询上传低阶业务的网元，此网元的源单板即发送C2字节的源端。

由此查询到哪个网元（记为终结站点）终结高阶开销后，将再生的C2字节传送至本网元。

若沿途网元均设置开销穿通，则中途的网元透传C2字节。

如图1所示，网元A即终结站点，网元B、C透传C2字节。
