SDH设备系统常见的告警类缩略符号及含义

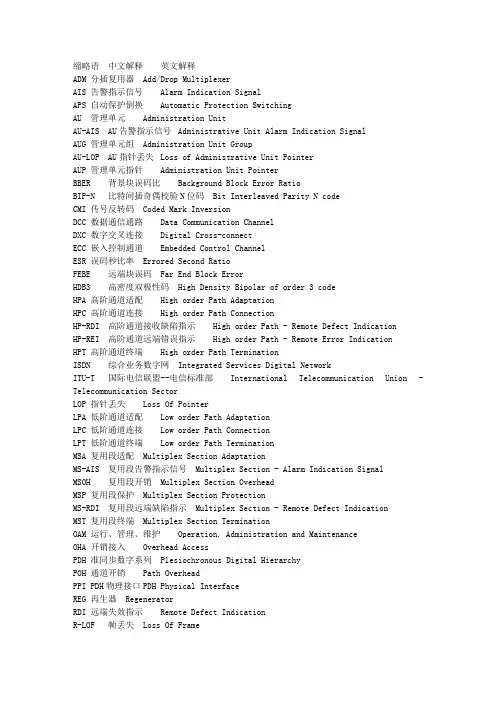

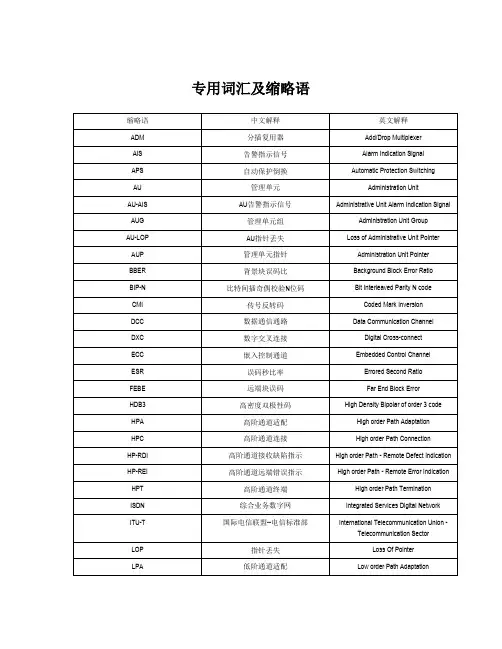

缩略语中文解释英文解释ADM 分插复用器Add/Drop MultiplexerAIS 告警指示信号Alarm Indication SignalAPS 自动保护倒换Automatic Protection SwitchingAU 管理单元Administration UnitAU-AIS AU告警指示信号Administrative Unit Alarm Indication SignalAUG 管理单元组Administration Unit GroupAU-LOP AU指针丢失Loss of Administrative Unit PointerAUP 管理单元指针Administration Unit PointerBBER 背景块误码比Background Block Error RatioBIP-N 比特间插奇偶校验N位码Bit Interleaved Parity N codeCMI 传号反转码Coded Mark InversionDCC 数据通信通路Data Communication ChannelDXC 数字交叉连接Digital Cross-connectECC 嵌入控制通道Embedded Control ChannelESR 误码秒比率Errored Second RatioFEBE 远端块误码Far End Block ErrorHDB3 高密度双极性码High Density Bipolar of order 3 codeHPA 高阶通道适配High order Path AdaptationHPC 高阶通道连接High order Path ConnectionHP-RDI 高阶通道接收缺陷指示High order Path - Remote Defect IndicationHP-REI 高阶通道远端错误指示High order Path - Remote Error IndicationHPT 高阶通道终端High order Path TerminationISDN 综合业务数字网Integrated Services Digital NetworkITU-T 国际电信联盟--电信标准部International Telecommunication Union - Telecommunication SectorLOP 指针丢失Loss Of PointerLPA 低阶通道适配Low order Path AdaptationLPC 低阶通道连接Low order Path ConnectionLPT 低阶通道终端Low order Path TerminationMSA 复用段适配Multiplex Section AdaptationMS-AIS 复用段告警指示信号Multiplex Section - Alarm Indication SignalMSOH 复用段开销Multiplex Section OverheadMSP 复用段保护Multiplex Section ProtectionMS-RDI 复用段远端缺陷指示Multiplex Section - Remote Defect IndicationMST 复用段终端Multiplex Section TerminationOAM 运行、管理、维护Operation, Administration and MaintenanceOHA 开销接入Overhead AccessPDH 准同步数字系列Plesiochronous Digital HierarchyPOH 通道开销Path OverheadPPI PDH物理接口PDH Physical InterfaceREG 再生器RegeneratorRDI 远端失效指示Remote Defect IndicationR-LOF 帧丢失Loss Of FrameR-LOS 信号丢失Loss Of SignalR-OOF 帧失步Out Of FrameRSOH 再生段开销Regenerator Section OverheadRST 再生段终端Regenerator Section TerminationSCC 系统通信控制System Control & CommunicationSDH 同步数字系列Synchronous Digital HierarchySEMF 同步设备管理功能Synchronous Equipment Management FunctionSES 严重误码秒Severely Errored SecondSESR 严重误码秒比率Severely Errored Second RatioSETPI 同步设备定时物理接口Synchronous Equipment Timing Physical Interface SETS 同步设备定时源Synchronous Equipment Timing SourceSOH 段开销Section OverheadSPI 同步物理接口SDH Physical InterfaceSTG 同步定时发生器Synchronous Timing GeneratorTIM 追踪识别符失配Trace Identifier MismatchTM 终端复用器Termination MultiplexerTMN 电信管理网Telecommunications Management NetworkTUG 支路单元组Tributary Unit GroupTU-LOM 支路单元复帧丢失TU-Loss Of Multi-frameTUP 支路单元指针Tributary Unit PointerUAT 不可用时间Unavailable TimeUNEQ 未装载UnequippedVC 虚容器Virtual Container。

SDH常见告警及处理方法
一、SDH常见告警
1、AIS(Alarm Indication Signal):系统发生严重故障，但故障定位困难时发出的报警信号，其特征是所有光纤信道的信号都变为8kHz的正弦波。

2、RDI 告警：Remote Defect Indication，用来标识由网络其中一端的故障引起的报警信号，其特征是只有发送方端口发出的信号变为
8kHz 正弦波，接收端口不发生改变。

3、LOS(Loss of Signal): 信号丢失告警，当根据多模解调器的输出结果发现收发光纤的质量有问题时，就发出此类报警。

4、LOF (Loss Of Frame):帧丢失告警，当多模解调器未能正确解调出SDH/SONET信号帧，只能解调出时隙时，就发出此类报警。

5、LOFL(Loss Of Frame Lock)：解调锁定丢失告警，当多模解调器未能正确解调SDH/SONET信号帧，会给发出此类报警。

6、TIM（Trace Identify Mismatch）：诊断路径标识错误报警，当多模解调器识别进入端口的信号的诊断路径标识，与设置的诊断路径标识不一致时，就发出此报警。

7、STU（Signal Fail）：发射信号失效报警，当多模解调器发射板信号失效时，就发出此报警。

二、SDH常见告警的处理原则
1、首先仔细考察AIS信号，是否处纤芯断纤等原因导致的。

2、考察RDI信号，区分是单向报警还是双向报警，以及是否真的是本段线路出现问题还是根据RDI反向传输到下一个站点的问题。

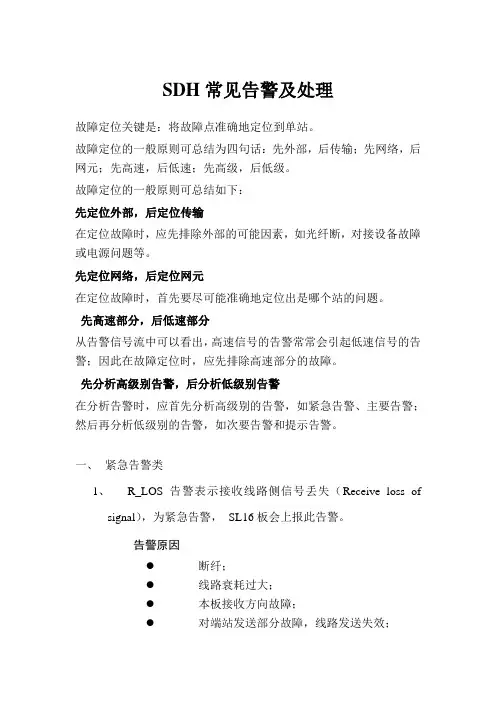

SDH常见告警及处理故障定位关键是：将故障点准确地定位到单站。

故障定位的一般原则可总结为四句话：先外部，后传输；先网络，后网元；先高速，后低速；先高级，后低级。

故障定位的一般原则可总结如下：先定位外部，后定位传输在定位故障时，应先排除外部的可能因素，如光纤断，对接设备故障或电源问题等。

先定位网络，后定位网元在定位故障时，首先要尽可能准确地定位出是哪个站的问题。

先高速部分，后低速部分从告警信号流中可以看出，高速信号的告警常常会引起低速信号的告警；因此在故障定位时，应先排除高速部分的故障。

先分析高级别告警，后分析低级别告警在分析告警时，应首先分析高级别的告警，如紧急告警、主要告警；然后再分析低级别的告警，如次要告警和提示告警。

一、紧急告警类1、R_LOS 告警表示接收线路侧信号丢失（Receive loss ofsignal），为紧急告警，SL16板会上报此告警。

告警原因●断纤；●线路衰耗过大；●本板接收方向故障；●对端站发送部分故障，线路发送失效；●对端站交叉时钟板故障或不在位。

处理步骤：●如果相邻两端的线路板同时告R-LOS,用网管查询发射光功率正常，则应该为光缆故障。

●检查对端光板发射功率是否正常，如果不正常，更换线路板●清洁本站尾纤接头和线路板接收光口，查看告警是否排除●用光功率计检查本站光接收是否正常，如果正常，更换线路板●检查本站的法兰盘和光衰减器是否连接正确，光衰减器的衰减值是否过大。

正确使用法兰盘和光衰减器后，查看告警是否排除。

R_LOS告警为高级告警，跟随它出现的会有R_LOF、APS_INDI、AU_AIS、MS_AIS，往往处理完R_LOS告警后，跟随它出现的许多告警会随着消失。

2、BUS_ERR. 概述BUS_ERR告警表示总线错误告警（Bus error），为紧急告警，GXCS，EXCS板会上报此告警。

告警原因交叉芯片损坏；线路板到交叉板的母板总线坏。

处理步骤危险：如果交叉时钟没有热备份，复位、更换该单板，会导致业务中断，属危险操作。

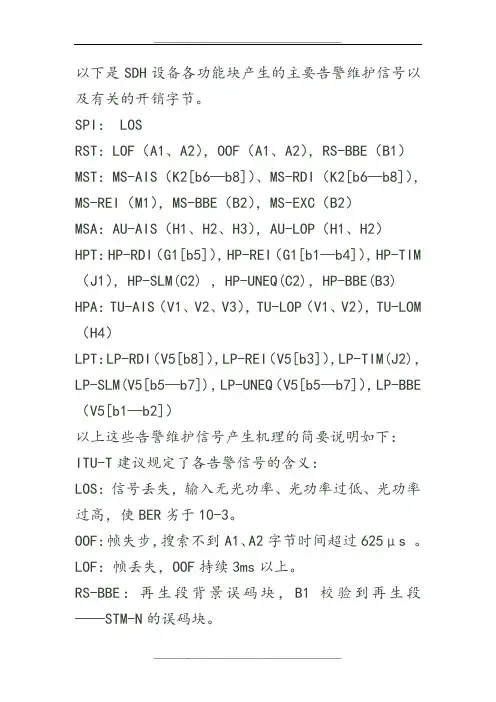

以下是SDH设备各功能块产生的主要告警维护信号以及有关的开销字节。

SPI： LOSRST：LOF（A1、A2），OOF（A1、A2），RS-BBE（B1）MST：MS-AIS（K2[b6—b8]）、MS-RDI（K2[b6—b8]），MS-REI（M1），MS-BBE（B2），MS-EXC（B2）MSA：AU-AIS（H1、H2、H3），AU-LOP（H1、H2）HPT：HP-RDI（G1[b5]），HP-REI（G1[b1—b4]），HP-TIM （J1），HP-SLM(C2) ，HP-UNEQ(C2)，HP-BBE(B3) HPA：TU-AIS（V1、V2、V3），TU-LOP（V1、V2），TU-LOM （H4）LPT：LP-RDI（V5[b8]），LP-REI（V5[b3]），LP-TIM(J2)，LP-SLM(V5[b5—b7])，LP-UNEQ（V5[b5—b7]），LP-BBE （V5[b1—b2]）以上这些告警维护信号产生机理的简要说明如下：ITU-T建议规定了各告警信号的含义：LOS：信号丢失，输入无光功率、光功率过低、光功率过高，使BER劣于10-3。

OOF：帧失步，搜索不到A1、A2字节时间超过625μs 。

LOF：帧丢失，OOF持续3ms以上。

RS-BBE：再生段背景误码块，B1校验到再生段——STM-N的误码块。

MS-AIS：复用段告警指示信号，K2[6 — 8]=111超过3帧。

MS-RDI：复用段远端劣化指示，对端检测到MS-AIS、MS-EXC，由K2[6 - 8]回发过来。

MS-REI：复用段远端误码指示，由对端通过M1字节回发由B2检测出的复用段误块数。

MS-BBE：复用段背景误码块，由B2检测。

MS-EXC：复用段误码过量，由B2检测。

AU-AIS：管理单元告警指示信号，整个AU为全“1”（包括AU-PTR）。

AU-LOP：管理单元指针丢失，连续8帧收到无效指针或NDF。

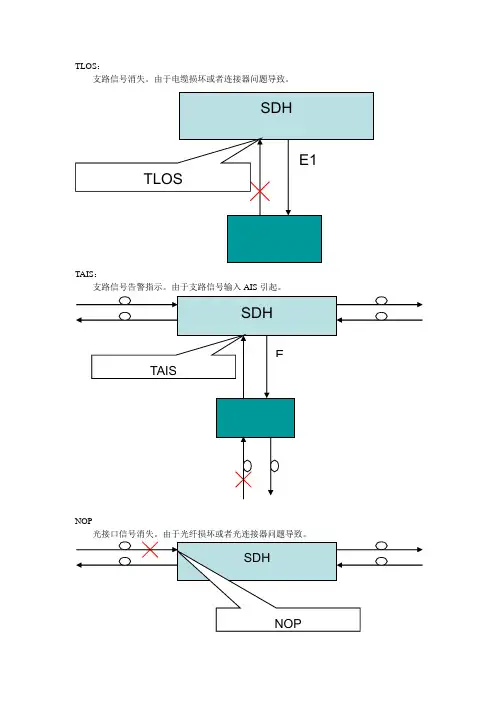

TLOS：支路信号消失。

由于电缆损坏或者连接器问题导致。

TAIS：支路信号告警指示。

由于支路信号输入AIS引起。

NOP光接口信号消失。

由于光纤损坏或者光连接器问题导致。

LOF/MS_DEG/MS_EXC：线路帧失步/复用段性能劣化/复用段过量误码。

由于光纤衰耗太大或者接头连接器问题导致。

MS_AIS:复用段上游告警指示信号。

通常由于上游再生器告警引起。

MS_RDI复用段远端失效指示。

如果某个光接口发送方向在对端引起NOP/LOF/MS_AIS等告警，则由对端向本端发送MS_RDI信号。

MS_REI:复用段远端误码指示。

如果某个光接口发送方向在对端引起B2 error，则由对端向本端发送MS_REI信号。

AU_LOPAU指针丢失。

AU_AISAU上游告警指示。

HP_SLM高阶信号类型失配。

由于C2字节失配引起。

HP_TIM高阶信号踪迹失配。

由于J1字节失配引起。

HP_RDI高阶远端告警指示。

HP_REI高阶远端误码指示。

TU_LOPTU指针丢失。

TU_AISTU上游告警指示。

LP_SLM低阶信号类型失配。

由于V5字节信号类型定义失配引起。

LP_TIM低阶信号踪迹失配。

由于J2字节失配引起。

LP_RDI低阶远端告警指示。

LP_REI低阶远端误码指示。

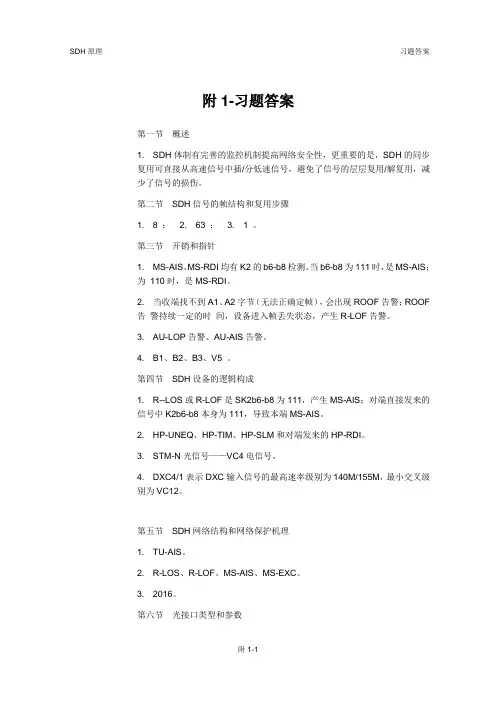

附1-习题答案第一节概述1. SDH体制有完善的监控机制提高网络安全性，更重要的是，SDH的同步复用可直接从高速信号中插/分低速信号，避免了信号的层层复用/解复用，减少了信号的损伤。

第二节SDH信号的帧结构和复用步骤1. 8 ；2. 63 ；3. 1 。

第三节开销和指针1. MS-AIS、MS-RDI均有K2的b6-b8检测。

当b6-b8为111时，是MS-AIS；为110时，是MS-RDI。

2. 当收端找不到A1、A2字节（无法正确定帧），会出现ROOF告警；ROOF 告警持续一定的时间，设备进入帧丢失状态，产生R-LOF告警。

3. AU-LOP告警、AU-AIS告警。

4. B1、B2、B3、V5 。

第四节SDH设备的逻辑构成1. R--LOS或R-LOF是SK2b6-b8为111，产生MS-AIS；对端直接发来的信号中K2b6-b8本身为111，导致本端MS-AIS。

2. HP-UNEQ、HP-TIM、HP-SLM和对端发来的HP-RDI。

3. STM-N光信号——VC4电信号。

4. DXC4/1表示DXC输入信号的最高速率级别为140M/155M，最小交叉级别为VC12。

第五节SDH网络结构和网络保护机理1. TU-AIS。

2. R-LOS、R-LOF、MS-AIS、MS-EXC。

3. 2016。

第六节光接口类型和参数1. 加扰的NRZ码。

2. 表示光接口用于局内通信，信号速率155M，用G.652光纤。

第七节定时与同步1. 主从同步、伪同步。

2. 外时钟、线路时钟、支路时钟、设备内置时钟。

第八节传输性能1. 定时抖动（抖动）是指数字信号的特点时刻（例如最佳抽样时刻）相对其理想时间位置的短时间偏离。

所谓短时间偏离是指变化频率高于10Hz的相位变化。

而漂移指数字信号的特定时刻相对其理想时间位置的长时间的偏离，所谓长时间是指变化频率低于10Hz的相位变化。

附2-专用词汇及缩略语1. 为什么SDH体制适合大容量传输的情况？(1) 2M复用在VC4中的位置是第二个TUG3、第三个TUG2、第一个TU12，那么该2M的时隙序号为。

SDH常见告警和性能故障分析1．LOS信号丧失告警．LOS告警的根本含义是信号丧失或劣化，使BER劣于10-3。

对于光路，〔出现RLOS 告警〕表示没有光信号输入，对于光板可能的原因是：#对端设备问题〔线路发送失效、发送方向无系统时钟等〕#断纤#线路衰耗过大，导致收光功率超出灵敏度值．对支路2M信号〔出现T_ALOS告警〕，表示2M端口无输入。

对于2M支路板，可能的原因是：#对端输出端口有故障〔脱落或松动〕#本站输入端口有故障〔脱落或松动〕#本站2M支路板问题#电缆有故障告警产生的原因：断纤；线路损耗过大，导致收光功率超出灵敏度值；对端站发送方向无系统时钟；对端站激光器损坏，线路发送失效；对端站穿插板没有时钟输出；对端站时钟板工作不正常.告警处理步骤：测试告警单板的接收光功率，假设光功率正常那么检查板上接头有无松动，假设接头良好那么更换告警单板；假设光功率很小或接近0mW，检查对端至本站的光缆是否松动；假设光缆线路正常，检查对端站光发送板接头是否松动，假设接头良好那么更换对端站光发送板。

2．LOF帧丧失告警假设帧失步连续3ms以上，那么出现LOF告警。

可能的原因是：#线路问题，接收信号衰减过大#对方设备问题，光发送信号无帧或无时钟#本端设备问题，接收方向有故障告警产生的原因：光损耗过大；对端站发送信号无帧构造；本端接收方向有故障。

告警处理步骤：检查告警单板接收光功率，假设光功率正常那么检查告警单板是否存在问题；假设光功率超出正常范围，那么检查对端站至本站光纤及其接口是否损坏；假设光纤及告警单板都正常，那么检查对端站光发送板设法存在问题。

3.告警名称：帧失步〔R-OOF〕告警产生的原因：接收信号损耗偏大；传输过程误码过大；接收方向器件有故障；对端站发送有故障。

告警处理步骤:检查告警单板接收光功率，光功率正常那么检查告警单板是否存在问题；如光功率超出正常范围，那么检查对端站至本站光纤及其接口是否损坏；如光纤及告警单板都正常，那么检查对端站光发送板是否存在问题。

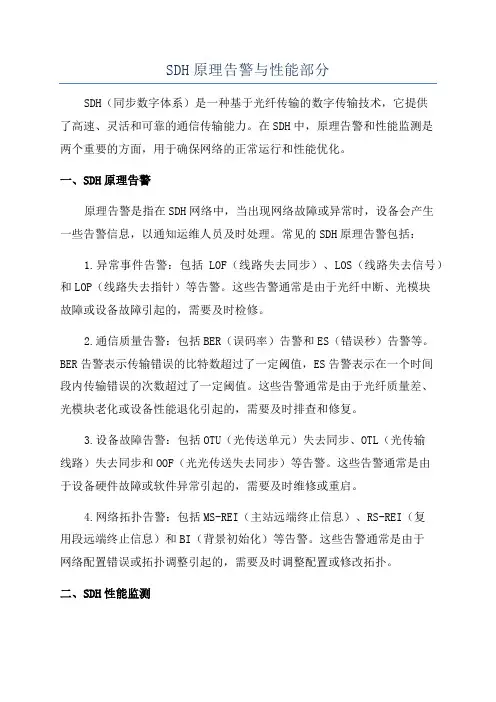

SDH原理告警与性能部分SDH（同步数字体系）是一种基于光纤传输的数字传输技术，它提供了高速、灵活和可靠的通信传输能力。

在SDH中，原理告警和性能监测是两个重要的方面，用于确保网络的正常运行和性能优化。

一、SDH原理告警原理告警是指在SDH网络中，当出现网络故障或异常时，设备会产生一些告警信息，以通知运维人员及时处理。

常见的SDH原理告警包括：1.异常事件告警：包括LOF（线路失去同步）、LOS（线路失去信号）和LOP（线路失去指针）等告警。

这些告警通常是由于光纤中断、光模块故障或设备故障引起的，需要及时检修。

2.通信质量告警：包括BER（误码率）告警和ES（错误秒）告警等。

BER告警表示传输错误的比特数超过了一定阈值，ES告警表示在一个时间段内传输错误的次数超过了一定阈值。

这些告警通常是由于光纤质量差、光模块老化或设备性能退化引起的，需要及时排查和修复。

3.设备故障告警：包括OTU（光传送单元）失去同步、OTL（光传输线路）失去同步和OOF（光光传送失去同步）等告警。

这些告警通常是由于设备硬件故障或软件异常引起的，需要及时维修或重启。

4.网络拓扑告警：包括MS-REI（主站远端终止信息）、RS-REI（复用段远端终止信息）和BI（背景初始化）等告警。

这些告警通常是由于网络配置错误或拓扑调整引起的，需要及时调整配置或修改拓扑。

二、SDH性能监测性能监测是指对SDH网络中的各项性能指标进行实时监控和评估，以便及时发现网络问题并采取措施进行优化。

在SDH中，常见的性能监测项目包括：1.误码率（BER）监测：通过对传输数据进行统计和对比，实时监测SDH网络中的误码率，以判断网络的质量。

当误码率超过一定阈值时，需要进行排查和修复。

2.空闲信道利用率监测：对SDH网络中的空闲信道进行监测，以评估信道的利用率和网络的负载情况。

通过监测空闲信道利用率，可以进行网络规划和资源优化。

3.时钟稳定度监测：对SDH网络中的时钟进行监测，以确保时钟的稳定性和准确性。

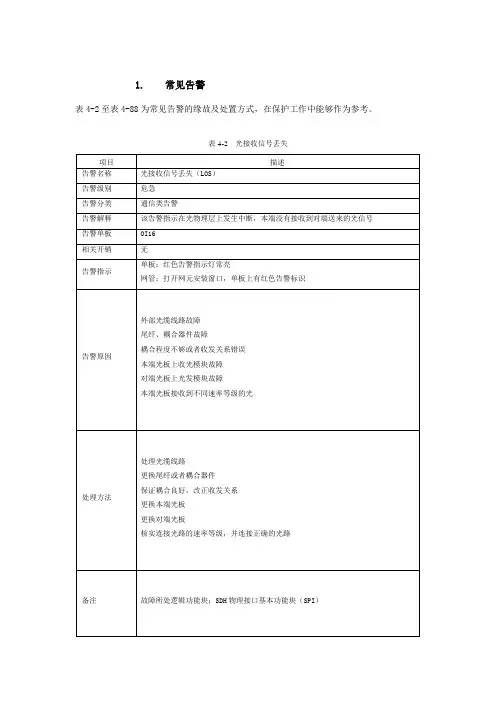

1.常见告警表4-2至表4-88为常见告警的缘故及处置方式，在保护工作中能够作为参考。

表4-2 光接收信号丢失表4-3 622M光接收信号丢失表4-4 155M光接收信号丢失表4-5 140M电信号丢失表4-6 45M电信号丢失表4-7 34M电信号丢失表4-9 CV性能超值表4-10 帧丢失表4-11 不可历时刻开始（再生段）表4-12 B1 UAS性能超值表4-13 帧失步表4-14 OFS性能超值（OFS：帧失步秒）表4-15 再生段信号劣化表4-16 B1 SES性能超值表4-17 B1 ES性能超值表4-18 B1 BBE性能超值表4-19 复用段告警指示信号表4-20 不可历时刻开始（复用段）表4-21 复用段远端缺点指示表4-22 B2 UAS性能超值表4-23 B2 FEUAS性能超值表4-24 复用段信号劣化表4-25 B2误码过限表4-26 B2 SES性能超值表4-27 B2 FESES性能超值表4-28 B2 ES性能超值表4-29 B2 FEES性能超值表4-30 B2 BBE性能超值表4-31 B2 FEBBE性能超值表4-32 复用段爱惜倒换事件表4-33 AU4通道告警指示信号、不可历时刻开始表4-34 AU4指针丢失表4-35远端缺点指示（高阶VC4通道虚容器）表4-36 B3 UAS性能超值（高阶VC4通道虚容器）表4-37B3 FEUAS性能超值（高阶VC4通道虚容器）表4-38 复帧丢失（高阶VC4通道虚容器）表4-39 VC4高阶通道信号劣化表4-40 B3 SES性能超值（高阶VC4通道虚容器）表4-41 B3 FESES性能超值（高阶VC4通道虚容器）表4-42 B3 ES性能超值（高阶VC4通道虚容器）表4-43 B3 FEES性能超值（高阶VC4通道虚容器）表4-44 B3 BBE性能超值（高阶VC4通道虚容器）表4-45 B3 FEBBE性能超值（高阶VC4通道虚容器）表4-46 VC4高阶通道未装载表4-47 VC4高阶通道跟踪标识失配表4-48 VC4信号标识失配表4-49 VC4高阶通道净荷失配表4-50 AU4 PJE+性能超值、AU4 PJE-性能超值表4-51 AU4爱惜倒换事件表4-52 TU3通道告警指示信号、不可历时刻开始。

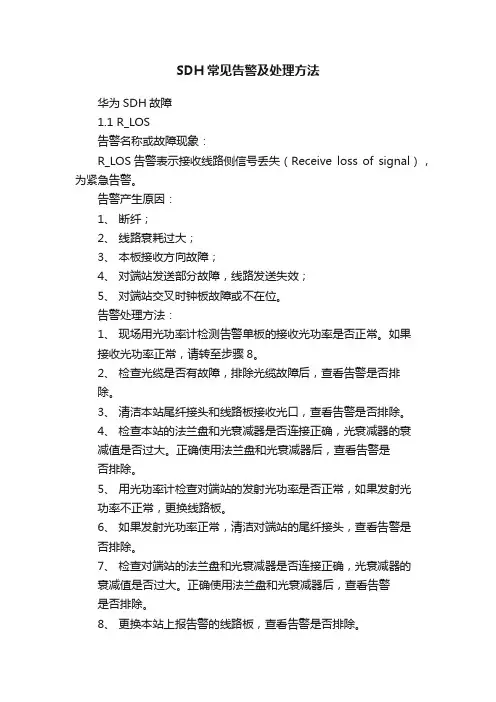

SDH常见告警及处理方法华为SDH故障1.1 R_LOS告警名称或故障现象：R_LOS告警表示接收线路侧信号丢失（Receive loss of signal），为紧急告警。

告警产生原因：1、断纤；2、线路衰耗过大；3、本板接收方向故障；4、对端站发送部分故障，线路发送失效；5、对端站交叉时钟板故障或不在位。

告警处理方法：1、现场用光功率计检测告警单板的接收光功率是否正常。

如果接收光功率正常，请转至步骤8。

2、检查光缆是否有故障，排除光缆故障后，查看告警是否排除。

3、清洁本站尾纤接头和线路板接收光口，查看告警是否排除。

4、检查本站的法兰盘和光衰减器是否连接正确，光衰减器的衰减值是否过大。

正确使用法兰盘和光衰减器后，查看告警是否排除。

5、用光功率计检查对端站的发射光功率是否正常，如果发射光功率不正常，更换线路板。

6、如果发射光功率正常，清洁对端站的尾纤接头，查看告警是否排除。

7、检查对端站的法兰盘和光衰减器是否连接正确，光衰减器的衰减值是否过大。

正确使用法兰盘和光衰减器后，查看告警是否排除。

8、更换本站上报告警的线路板，查看告警是否排除。

9、更换对端站的线路板，查看告警是否排除。

1.2 R_LOF、R_OOF告警名称或故障现象：R_LOF告警表示接收线路侧帧丢失（Receive loss of frame），为紧急告警。

告警产生原因：1、接收信号衰减过大；2、对端站发送信号无帧结构；3、本板接收方向故障。

告警处理方法：1、在网管上查看是否有高级别的R_LOS告警，优先处理这些高级别告警后，查看告警是否排除。

2、检测告警单板的接收光功率是否正常。

如果接收光功率正常，请转至步骤9。

如果收光不正常，让现场定位衰耗点在机房内还是在线路上，如果在线路上，转至步骤8。

3、清洁本站尾纤接头和线路板接收光口，查看告警是否排除。

4、检查本站的法兰盘和光衰减器是否连接正确，光衰减器的衰减值是否过大。

正确使用法兰盘和光衰减器后，查看告警是否排除。
