如何利用故障树分析风险概述故障树分析是一种根据系统可能发生的事故或已经发生的事故结果，去寻找与该事故发生有关的原因、条件和规律，同时可以辨识出系统中可能导致事故发生的危险源。
故障树分析是一种严密的逻辑过程分析，分析中所涉及到的各种事件、原因及其相互关系，需要运用一定的符号予以表达。
故障树分析所用符号有三类，即事件符号，逻辑门符号，转移符号。

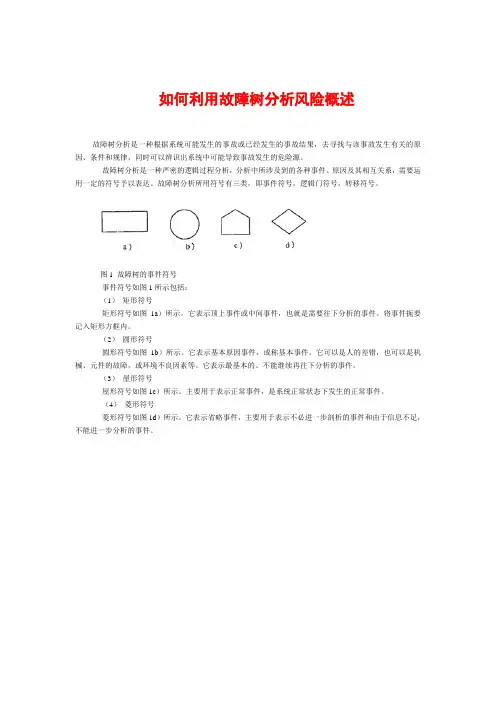

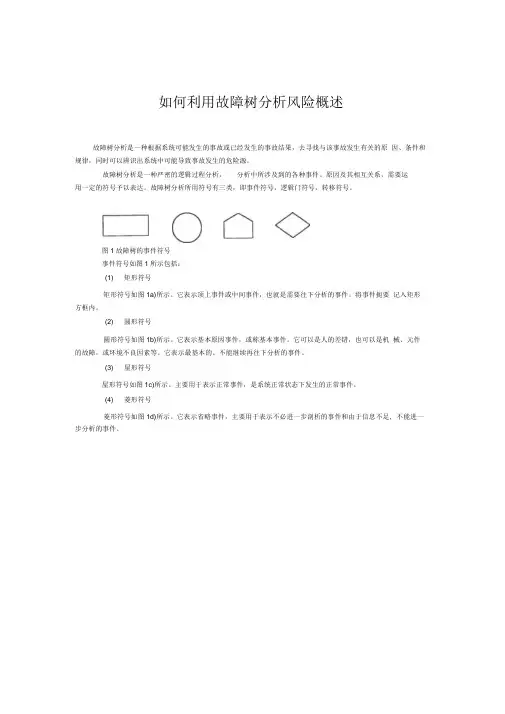

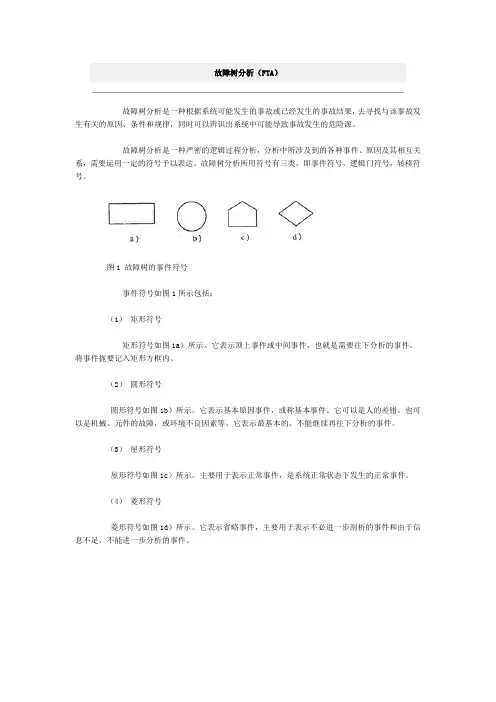

图1故障树的事件符号事件符号如图1所示包括：(1) 矩形符号矩形符号如图1a)所示。
它表示顶上事件或中间事件，也就是需要往下分析的事件。
将事件扼要记入矩形方框内。
(2) 圆形符号圆形符号如图1b)所示。
它表示基本原因事件，或称基本事件。
它可以是人的差错，也可以是机械、元件的故障，或环境不良因素等。
它表示最基本的、不能继续再往下分析的事件。
(3) 屋形符号屋形符号如图1c)所示。
主要用于表示正常事件，是系统正常状态下发生的正常事件。
(4) 菱形符号菱形符号如图1d)所示。
它表示省略事件，主要用于表示不必进一步剖析的事件和由于信息不足, 不能进一步分析的事件。

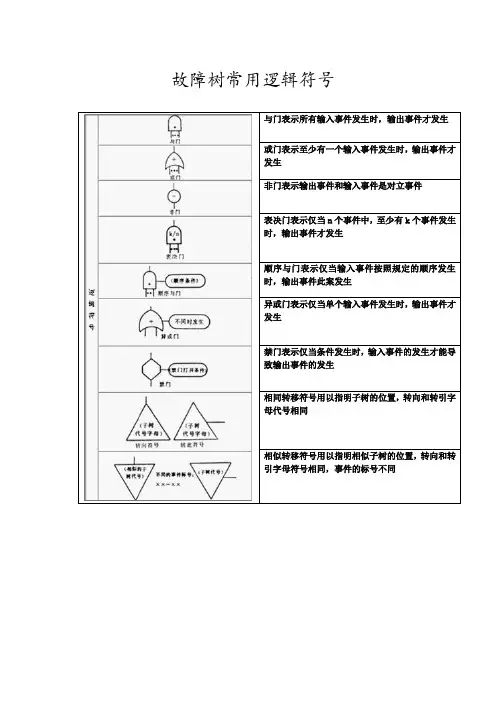

图2故障树逻辑门符号 逻辑门符号如图2所示包括:——逻辑与门。
表示仅当所有输入事件都发生时，输出事件才发生的逻辑关系，如图 2a ）所示。
——逻辑或门。
表示至少有一个输入事件发生，输出事件就发生的逻辑关系，如图 2b ）所示。
——条件与门。
图2c ）所示，表示B1、B2不仅同时发生，而且还必须再满足条件才会发生的逻辑关系条件或门。
图2d ），表示任一输入事件发生时，还必须满足条件a ，输出事件A 才发生的逻辑关系——排斥或门。
表示几个事件当中，仅当一个输入事件发生时，输出事件才发生的逻辑关系，其符 号如图2e ）所示。
——限制门。
图2f ）所示，表示当输入事件 B 发生，且满足条件X 时，输出事件才会发生，否则, 输出事件不发生。
限制门仅有一个输入事件。
——顺序与门。
表示输入事件既要都发生， 又要按一定的顺序发生，输出事件才会发生的逻辑关系,其符号如图2g ）表示。
