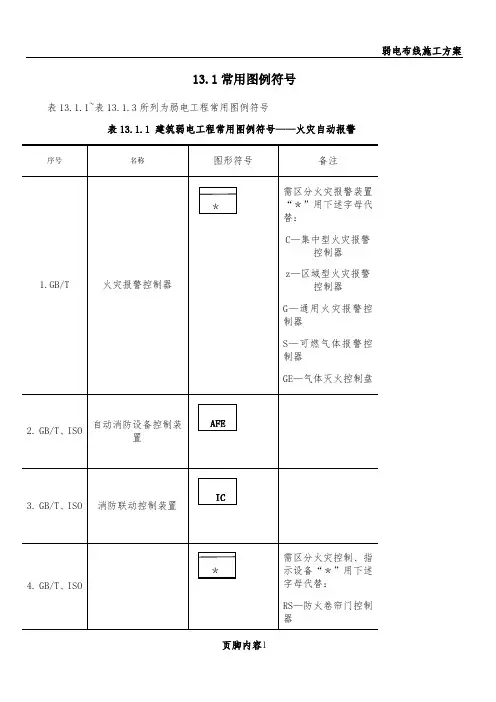

弱电工程图例符号大全弱电一般是指直流电路或音频、视频线路、网络线路、电话线路，直流电压一般在36V以内。
家用电器中的电话、电脑、电视机的信号输入（有线电视线路）、音响设备（输出端线路）等用电器均为弱电电气设备。
符号是指具有某种代表意义或性质的标识。
来源于规定或者约定俗成，其形式简单，种类繁多，用途广泛，具有很强的艺术魅力。
而弱电符号则为弱电工程术语的简洁表达方式，为日常表达图纸的设计提供标准支持。
1.RVS(2*1.0)+UTP-5 RVB 平行多股软线，两根芯线是平行包在护套中的；RVS 对绞多股软线，就是将RVB的软芯撕开，对绞，一般用为电话线、音响线（扩音线）；(2*1.0) 成品外径（宽度×厚度）/mm ；UTP-5 五类(非屏蔽-两对)网络线； 2.SYWV-75-5-SC15：根据字面的意思可理解成型号为sywv-75-5电视线穿钢管，15应该是钢管的直径。
3.UTP-6+HPV-2*2*0.5-SC20；理解成六类网线和电话线穿钢管。
2*2*0.5应该是两根两芯0.5平方毫米的电话线，20应该是钢管的直径。
4.ZR-RVS-2*1.5；在计算工程量时一根管对应一根线，2X1.5是两芯截面1.5的，是一根。
5.ZBN-RVS-4*1.5；在计算工程量时是按几根算, 管线是1m, 这个是信号线，双铰线。
按一根计算就是1m. 6.消防里的ZR-RVS 2×1.5 的RNS的含义是：ZR 阻燃；RVS 全称为：铜芯聚氯乙烯绝缘绞型连接用软电线、对绞多股软线，简称双绞线，俗称麻花线。
字母S代表双绞线；字母R代表软线；字母V代表聚氯乙烯（绝缘体）；这种线多用于消防火灾自动报警系统的探测器线路 7.智能弱电中RVVP 4×16/0.15 (4×0.30mm?）四芯圆形护套屏蔽电线。
适用12-125 RVV2×16/0.15（2×0.3 mm?）扁型电源线适用2-1877；RVS2*1.5是背景音乐广播线适用2-1877 8.RVVP4*16/0.15 即“4（芯）乘0.3（平方毫米）屏蔽（聚氯乙烯）护套软线，其中每个字母的含义如下： 多线芯软线（型号中第1位字母，R），聚氯乙烯绝缘（型号中第2位字母，V），聚氯乙烯护套（型号中第3位字母，V），铜软线或镀锡软铜线编织屏蔽（型号中第4位字母，P），带绝缘层的线芯数4芯（型号中第5位字母，4），缘层内的导体线芯数16芯（型号中第7、8位字母，16），缘层内的导体线芯直径0.15mm（型号中第10~13位字母，0.15）。
