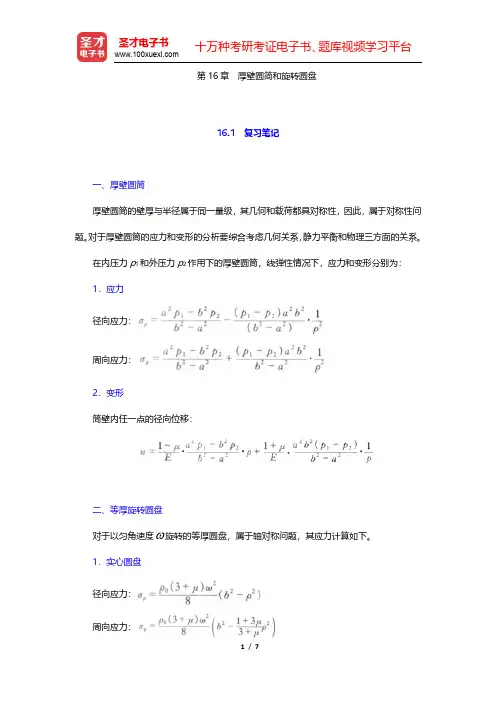

第16章厚壁圆简和旋转圆盘16.1 复习笔记一、厚壁圆筒厚壁圆筒的壁厚与半径属于同一量级，其几何和载荷都具对称性，因此，属于对称性问题。
对于厚壁圆筒的应力和变形的分析要综合考虑几何关系，静力平衡和物理三方面的关系。
在内压力p1和外压力p2作用下的厚壁圆筒，线弹性情况下，应力和变形分别为：1．应力径向应力：周向应力：2．变形筒壁内任一点的径向位移：二、等厚旋转圆盘对于以匀角速度 旋转的等厚圆盘，属于轴对称问题，其应力计算如下。
1．实心圆盘径向应力：周向应力：在圆盘中心，二者均达到最大值：2．有孔圆盘圆盘中心有半径为a的圆孔，径向应力和周向应力分别为：在处，有：在圆孔内边缘处，有：16.2 课后习题详解16.1 万能试验机油缸外径D=194 mm，活塞面积为0.01 m2。
F=200 kN。
试求油。
缸内侧面的应力，并求第三强度理论的相当应力3r图16-1解：根据题意，筒内径：故，圆筒所承受的内压力：3120010200.01F p MPA ⨯===，油缸内侧的应力：径向应力周向应力第三强度理论的相当应力3r σ：。
16.2 某型柴油机的连杆小头如图16-2所示。
小头外径d 3=50 mm ，内径d 2=39 mm 。
青铜衬套内径d 1=35 mm 。
连杆材料的弹性模量E=220 GPa ，青铜衬套的弹性模量E 1=115 GPa ，两种材料的泊松比皆为μ=0.3。
小头及铜衬套间的过盈量按直径计算为(0.068+0.037)mm ，其中0.068 mm 为装配过盈，0.037 mm 为温度过盈。
试计算小头与衬套间的压力。
图16-2解：根据题意，内外筒的参数如下： 内筒：，装配过盈量：外筒：，，则装配压力：16.3 炮筒内直径为150 mm ，外直径为250 mm 。
射击时筒内气体的最大压力为P 1=120 MPa 。
试求炮筒内侧面的周向应力及径向应力。
解：炮筒属于只有内压的情况，且1502507512522，====a mm b mm ，=75a mm ρ=，1=120MPa ρ。
