酸性焊条和碱性焊条有什么区别

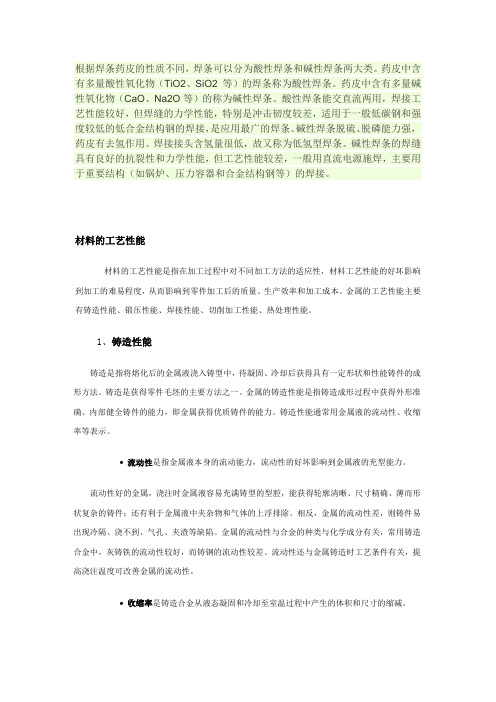

根据焊条药皮的性质不同，焊条可以分为酸性焊条和碱性焊条两大类。

药皮中含有多量酸性氧化物（TiO2、SiO2 等）的焊条称为酸性焊条。

药皮中含有多量碱性氧化物（CaO、Na2O等）的称为碱性焊条。

酸性焊条能交直流两用，焊接工艺性能较好，但焊缝的力学性能，特别是冲击韧度较差，适用于一般低碳钢和强度较低的低合金结构钢的焊接，是应用最广的焊条。

碱性焊条脱硫、脱磷能力强，药皮有去氢作用。

焊接接头含氢量很低，故又称为低氢型焊条。

碱性焊条的焊缝具有良好的抗裂性和力学性能，但工艺性能较差，一般用直流电源施焊，主要用于重要结构（如锅炉、压力容器和合金结构钢等）的焊接。

材料的工艺性能材料的工艺性能是指在加工过程中对不同加工方法的适应性，材料工艺性能的好坏影响到加工的难易程度，从而影响到零件加工后的质量、生产效率和加工成本。

金属的工艺性能主要有铸造性能、锻压性能、焊接性能、切削加工性能、热处理性能。

1、铸造性能铸造是指将熔化后的金属液浇入铸型中，待凝固、冷却后获得具有一定形状和性能铸件的成形方法。

铸造是获得零件毛坯的主要方法之一。

金属的铸造性能是指铸造成形过程中获得外形准确、内部健全铸件的能力，即金属获得优质铸件的能力。

铸造性能通常用金属液的流动性、收缩率等表示。

∙流动性是指金属液本身的流动能力，流动性的好坏影响到金属液的充型能力。

流动性好的金属，浇注时金属液容易充满铸型的型腔，能获得轮廓清晰、尺寸精确、薄而形状复杂的铸件；还有利于金属液中夹杂物和气体的上浮排除。

相反，金属的流动性差，则铸件易出现冷隔、浇不到、气孔、夹渣等缺陷。

金属的流动性与合金的种类与化学成分有关，常用铸造合金中，灰铸铁的流动性较好，而铸钢的流动性较差。

流动性还与金属铸造时工艺条件有关，提高浇注温度可改善金属的流动性。

∙收缩率是铸造合金从液态凝固和冷却至室温过程中产生的体积和尺寸的缩减。

收缩会使铸件产生缩孔、缩松、内应力，甚至变形、开裂等铸造缺陷。

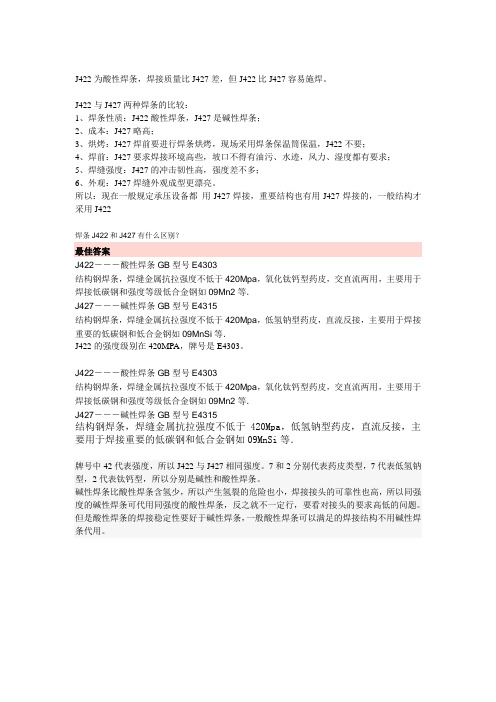

J422为酸性焊条，焊接质量比J427差，但J422比J427容易施焊。

J422与J427两种焊条的比较：1、焊条性质：J422酸性焊条，J427是碱性焊条；2、成本：J427略高；3、烘烤：J427焊前要进行焊条烘烤，现场采用焊条保温筒保温，J422不要；4、焊前：J427要求焊接环境高些，坡口不得有油污、水迹，风力、湿度都有要求；5、焊缝强度：J427的冲击韧性高，强度差不多；6、外观：J427焊缝外观成型更漂亮。

所以：现在一般规定承压设备都用J427焊接，重要结构也有用J427焊接的，一般结构才采用J422焊条J422和J427有什么区别？最佳答案J422－－－酸性焊条GB型号E4303结构钢焊条，焊缝金属抗拉强度不低于420Mpa，氧化钛钙型药皮，交直流两用，主要用于焊接低碳钢和强度等级低合金钢如09Mn2等．J427－－－碱性焊条GB型号E4315结构钢焊条，焊缝金属抗拉强度不低于420Mpa，低氢钠型药皮，直流反接，主要用于焊接重要的低碳钢和低合金钢如09MnSi等．J422的强度级别在420MPA，牌号是E4303。

J422－－－酸性焊条GB型号E4303结构钢焊条，焊缝金属抗拉强度不低于420Mpa，氧化钛钙型药皮，交直流两用，主要用于焊接低碳钢和强度等级低合金钢如09Mn2等．J427－－－碱性焊条GB型号E4315结构钢焊条，焊缝金属抗拉强度不低于420Mpa，低氢钠型药皮，直流反接，主要用于焊接重要的低碳钢和低合金钢如09MnSi等．牌号中42代表强度，所以J422与J427相同强度。

7和2分别代表药皮类型，7代表低氢钠型，2代表钛钙型，所以分别是碱性和酸性焊条。

碱性焊条比酸性焊条含氢少，所以产生氢裂的危险也小，焊接接头的可靠性也高，所以同强度的碱性焊条可代用同强度的酸性焊条，反之就不一定行，要看对接头的要求高低的问题。

但是酸性焊条的焊接稳定性要好于碱性焊条，一般酸性焊条可以满足的焊接结构不用碱性焊条代用。

焊条2)按熔渣性质分类可将焊条分为：酸性焊条和碱性焊条两大类。

熔渣以酸性氧化物为主的焊条称为酸性焊条。

熔渣以碱性氧化物和氟化钙为主的焊条称为碱性焊条。

在碳钢焊条和低合金钢焊条中，低氢型焊条( 包括低氢钠型、低氢钾型和铁粉低氢型) 是碱性焊条；其他涂料类型的焊条均属酸性焊条。

碱性焊条与强度级别相同的酸性焊条相比，其熔敷金属的延性和韧性高、扩散氢含量低、抗裂性能强。

因此，当产品设计或焊接工艺规程规定用碱性焊条时，不能用酸性焊条代替。

但碱性焊条的焊接工艺性能( 包括稳弧性、脱渣性、飞溅等) 较差，对锈、水、油污的敏感性大，容易出气孔，有毒气体和烟尘多，毒性也大。

酸性焊条和碱性焊条的特性对比见表2—3。

表2-3 酸性焊条和碱性焊条的特性对比酸性焊条1．对水、铁锈的敏感性不大，使用前经100～150℃烘焙1h2．电弧稳定，可用交流或直流施焊3．焊接电流较大4．可长弧操作5．合金元素过渡效果差6．熔深较浅，焊缝成形较好7．熔渣呈玻璃状，脱渣较方便8．焊缝的常、低温冲击韧度一般9．焊缝的抗裂性较差lo．焊缝的含氢量较高，影响塑性11．焊接时烟尘较少碱性焊条1．对水、铁锈的敏感性较大，使用前经300～350℃烘焙l～2h2．须用直流反接施焊；药皮加稳弧剂后，可交、直流两用施焊3．同规格酸性焊条约小10％左右4．须短弧操作，否则易引起气孔5．合金元素过渡效果好6．熔深稍深，焊缝成形一般7．熔渣呈结晶状，脱渣不及酸性焊条8．焊缝的常、低温冲击韧度较高9．焊缝的抗裂性好10．焊缝的含氢量低11．焊接时烟尘稍多3)按焊条用途分类可分为：结构钢焊条、钼和铬钼耐热钢焊条、不锈钢焊条、堆焊焊条、低温钢焊条、铸铁焊条、镍和镍合金焊条、铜和铜合金焊条、铝和铝合金焊条和特殊用途焊条等10 大类。

4)按焊条性能分类按性能分类的焊条，都是根据其特殊使用性能而制造的专用焊条，有超低氢焊条、低尘低毒焊条、立向下焊条、底层焊条、铁粉高效焊条、抗潮焊条、水下焊条、重力焊条和躺焊焊条等。

酸性焊条和碱性焊条的对比
序
号
酸性焊条碱性焊条
1
对水、锈的敏感性不大，使用前
必须经100-150℃烘干保温1-2小
时
对水、锈的敏感性较大，使用前须
经350-400烘干，保温1-2小时
2 电弧稳定，可用交流或直流焊接需用直流反接施焊，当药皮中加如稳弧剂后，可交、直两用
3 焊接电流较大施焊电流比同规格酸性焊条约小
10％左右
4 可长弧操作须短弧操作，否则易引起气孔
5 合金元素过渡效果差合金元素过渡较好
6 熔深较浅，焊缝成形好熔深较深，焊缝成形一般
7 熔渣成玻璃状，脱渣较方便熔渣呈结晶状，脱渣不及酸性焊条
8 焊缝的常、低温冲击韧度一般焊缝的常、低温冲击韧度高
9 焊缝抗裂性较差焊缝抗裂性较好
10 焊缝含氢量较高，影响塑性焊缝含氢量较低
11 焊接烟尘较少焊接烟尘稍多，且烟尘中韩有毒物
质。

422焊条和506的区别
422和506是焊条的简称，全称为J422和J506；
主要区别有以下几点：
1、牌号区别，J422是酸性焊条，J506是碱性焊条；
焊条牌号编制方法酸碱性识别，看焊条牌号末位，末位数字0～5的是酸性焊条，6～9的是碱性焊条。

2、药皮类型不同，J422为氧化钛钙型药皮、J506为低氢钾型药皮。

牌号末位数字表示药片类型：
0：不规定药皮类型，不规定适用电流类型
1：氧化钛型药皮，交直流两用
2：氧化钛钙型药皮，交直流两用
3：钛钙型药皮，交直流两用
4：氧化铁型药皮，交直流两用
5：高纤维素型药皮，交直流两用
6：低氢钾型药皮，交直流两用
7：低氢钠型药皮，交直流两用
8：石墨型药皮，交直流两用
9：盐基型药皮，直流专用
3、焊条的酸碱性区别。

酸性焊条药皮中含有大量SiO2、TiO2等酸性氧化物及一定数量的碳酸盐，熔渣碱度小于1。

钛型条、钛钙型焊条、钛铁矿型焊条和氧化铁型焊条均属于酸性焊条。

碱性焊条药皮中含有大量如大理石、莹石等等碱性造渣物，并含有一定数量的脱氧剂和合金剂。

低氢型焊条都是碱性焊条。

422焊条，506焊条说法不正确。

是J422，J506。

读作结四二二，结五零六，J代表结构钢用焊条。

按照焊条药皮种类区分：
牌号J422，型号E4303属于钛钙型药皮焊条，属于酸性焊条；
牌号J506，型号E5016属于低氢钾型药皮焊条，属于碱性焊条。

按照焊条匹配的母材强度等级区分：
J422属于低碳钢焊条，用于Q235级别低碳结构钢焊接；
J506属于低合金钢焊条，用于Q345级别低合金结构钢焊接。

焊条牌号编制方法酸碱性识别看焊条牌号末位，末位数字0～5的是酸性焊条，6～9的是碱性焊条。

牌号末位数字表示具体含义：0：不规定药皮类型，不规定适用电流类型1：氧化钛型药皮，交直流两用2：氧化钛钙型药皮，交直流两用3：钛钙型药皮，交直流两用4：氧化铁型药皮，交直流两用5：高纤维素型药皮，交直流两用6：低氢钾型药皮，交直流两用7：低氢钠型药皮，交直流两用8：石墨型药皮，交直流两用9：盐基型药皮，直流专用焊条的酸碱性从本质上，是根据熔渣的碱度来的。

酸性焊条药皮中含有大量SiO2、TiO2等酸性氧化物及一定数量的碳酸盐，熔渣碱度小于1。

钛型条、钛钙型焊条、钛铁矿型焊条和氧化铁型焊条均属于酸性焊条。

碱性焊条药皮中含有大量如大理石、莹石等等碱性造渣物，并含有一定数量的脱氧剂和合金剂。

低氢型焊条都是碱性焊条。

按GB/T 5117-1995《碳钢焊条》规定，碳钢焊条型号根据熔敷金属的抗拉强度、药皮类型、焊接位置和焊接电流种类编制。

型号的编制方法和含义是这样的：E X1X2 X3X4 ■E表示焊条，X1X2表示焊条系列，即熔敷金属抗拉强度的最小值，X3表示焊条的焊接位置，X3X4表示焊条药皮类型及焊接电流种类，■表示附加代号。

焊接位置X3含义：0：全位置（平、立、仰、横）1：全位置（平、立、仰、横）2：平焊、横角焊4：立向焊接X3X4的含义：00:特殊性交流或直流反接01:钛铁矿型交流或直流反接03:钛钙型交流或直流反接10:高纤维素钠型直流反接11:高纤维素钾型交流或直流反接12:高钛钠型交流或直流正接13:高钛钾型交流或直流正、反接14:铁粉钛型交流或直流正、反接15:低氢钠型直流反接16:低氢钾型交流或直流反接18:铁粉低氢型交流或直流反接20:氧化铁型交流或直流正接22:氧化铁型交流或直流正、反接23:铁粉钛钙型交流或直流正、反接24:铁粉钛型交流或直流正、反接27:铁粉氧化铁型交流或直流正接28:铁粉低氢型交流或直流反接48:铁粉低氢型交流或直流反接低合金焊条的型号第三四位，不锈钢焊条型号的第二三位的含义跟碳钢焊条的基本相同。

什么是酸性焊条及碱性焊条两者各有什么特性？
在焊条药皮中，如果含有以酸性氧化物（如氧化钛、硅
砂）为主的涂料成分，这种焊条称为酸性焊条，如钛铁矿型
焊条、钛钙型焊条、高钛型焊条、氧化铁型焊条和纤维素型
焊条；如果含有以碱性氧化物（如氧化钙）为主的涂料成分，
这种焊条称为碱性焊条，如以含碳酸盐和萤石为主的低氢型
焊条。

酸性焊条和碱性焊条的比较，见表4。

表4 酸性焊条和碱性焊条的比较
酸性焊条碱性焊条
1、药皮组分氧化性强
2、对水、锈产生气孔的敏感性不大，焊条在使用前经75～150℃烘焙1h
3、电弧稳定，可用交流或直流施焊
4、焊接电流大
5、宜长弧操作
6、合金元素过渡效果差
7、焊缝成形较好，熔深较浅
8、熔渣结构呈玻璃状
9、脱渣较方便
10、焊缝常、低温冲击性能一般
1、药皮组分氧化性弱
2、对水、锈产生气孔的敏感性较大，焊条在使用前经350～400℃烘焙1～2h
3、由于药皮中含有氟化物，恶化电弧稳定性，必须用直流施焊。

只有当药皮中加稳弧剂后才可交、直流两用。

4、焊接电流较小，较同规格的酸性焊条约小10%左右
5、宜短弧操作，否则易引起气孔
11、抗裂性能较差
12、焊缝中的含氢量高，易产生“白点”，影响塑性
13、焊接时烟尘较少
6、合金元素过渡效果好
7、焊缝成形尚好，容易堆高，熔深稍深
8、熔渣结构呈结晶状
9、坡口内第1层脱渣较困难，以后各层脱渣较容易
10、焊缝常、低温冲击性能较高
11、抗裂性能好
12、焊缝中的含氢量低
13、焊接时烟尘较多。
