10KV变电所中变压器低压侧断路器的选择与整定要点选择与整定低压侧断路器是10KV变电所中变压器低压侧保护系统的重要组成部分，主要用于保护变压器和配电系统免受短路故障的影响。
以下是10KV变电所中变压器低压侧断路器选择与整定的要点。
1.选择断路器额定电流：断路器的额定电流应根据变压器和配电系统的负载情况来确定。
一般情况下，断路器的额定电流应略大于变压器的负载电流，以确保在变压器超负荷运行时能够正常切断短路故障电流。
2.断路器选择断流能力：断路器的断流能力是指其能够正常切断的最大短路电流。
选择断流能力时，应考虑变压器低压侧短路电流以及变压器的额定容量、短路容量等因素，确保断路器能够承受变压器低压侧可能发生的短路故障。
3.断路器整定过电流保护：低压侧断路器通常采用热继电器保护方式来实现过电流保护功能。
整定过电流保护时，应根据变压器的额定电流、变压器低压侧短路容量和配电系统的负载情况，确定过电流保护装置的额定电流和动作时间。
一般情况下，过电流保护装置的额定电流应为变压器的额定电流的1.2～1.5倍。
4.断路器整定短路保护：短路保护是保护变压器低压侧免受短路故障影响的重要功能。
短路保护通常采用瞬时过电流原则进行整定，即根据变压器低压侧短路电流和动作时间特性，确定短路保护装置的整定值。
为了防止误动作，短路保护装置的整定值一般应略大于变压器低压侧正常工作电流。
5.断路器整定过流保护同步性：在配电系统中，当变压器低压侧过电流保护动作时，应能够同步动作其他相关保护装置，以保护系统的连续工作。
因此，在整定过流保护时，应根据配电系统的拓扑结构、过电流保护装置的互锁、同步动作装置等因素，确保过电流保护装置能够准确、快速地响应短路故障。
6.断路器选择断开容量：断开容量是指断路器能够安全、可靠地切断短路电流的能力。
选择断开容量时，应根据变压器低压侧可能发生的短路电流和短路故障持续时间，选择断路器的断开容量，以确保断路器能够安全切断短路电流。
低压断路器整定一、意义1、躲过线路正常电流，当发生故障电流时分断断路器以保护线路或负载2、上下级断路器间实现选择性配合二、方法1、固定动作定值断路器：选择不同额定电流的断路器2、可调动作定值断路器：选择合适额定电流的断路器，调整断路器脱扣器上动作电流值、动作时间值三、原则1、保证可靠保护：⑴低压断路器过流脱扣器额定电流的选择低压断路器过流脱扣器的额定电流IN.OR不小于线路的计算电流I30，即IN.OR≥I30。
⑵低压断路器过流脱扣器动作电流的整定①瞬时过电流脱扣器动作电流的整定。
低压断路器所保护的对象中，有某些电器设备，这些电器设备在启动过程中，会在短时间内产生数倍于其额定电流的高峰值电流，从而使低压断路器在短时间内承受较大的尖峰电流。
瞬时过电流脱扣器的动作电流Iop o 必须躲过线路的尖峰电流Ipk，即Iop o ≥Krel·Ipk，式中Krel为可靠系数。
在选用断路器时，应注意使低压断路器的瞬时过电流脱扣器的整定电流躲过尖峰电流，以免引起低压断路器的误动作；②短延时过流脱扣器动作电流和动作时间的整定。
短延时过流脱扣器的动作电流Iop s ，也应躲过线路的尖峰电流Ipk，即Iop s ≥Krel·Ipk，式中Krel为可靠系数。
短延时过流脱扣器的动作时间一般分0.2S、0.4S和0.6S三种，按前后保护装置的保护选择性来确定，应使前一级保护的动作时间比后一级保护的动作时间长一个时间级差；③长延时过流脱扣器动作电流和动作时间的整定。
长延时过流脱扣器主要是用来保护过负荷，因此其动作电流Iop l 只需要躲过线路的最大负荷电流即计算电流I30，即Iop l ≥Krel.I30，式中Krel为可靠系数。
长延时过流脱扣器的动作时间应躲过允许短时过负荷的持续时间，以免引起低压断路器的误动作；④过流脱扣器的动作电流与被保护线路的配合要求。
为了不致线路因出现过负荷或短路引起绝缘线缆过热受损甚至失火，而其低压断路器不跳闸事故的发生，低压断路器过流脱扣器的动作电流Iop应符合公式的要求，Iop≤Kol.Ial，式中Ial—绝缘线缆的允许载流量；Kol—绝缘线缆的允许短时过负荷系数，对瞬时和短延时过流脱扣器，一般取4.5；对长延时过流脱扣器，做短路保护时取1.1，只做过负荷保护时取1。
低压断路器的整定原则
（1）断路器在正常工作和用电设备正常启动时，所装设的保护不应动作切断电路。
（2）线路故障时，应可靠切断故障电路。
断路器的最根本任务是保护电路，必须在规定的时间内能有效地切断故障电路，满足规范最基本的要求。
（3）各级保护电器线路故障时，应该有选择性地切断电路。
电气控制设备各级断路器的保护动作特性应能彼此协调配合，要有选择性地动作，即发生故障时，应使靠近故障点的断路器保护首先切断，而其靠近电源侧的上一级保护不应动作，尽可能地缩小断电范围。
这三项要求常常是相互矛盾的，控制系统设计的任务就是要合理地选择保护电器，正确整定其参数，如保护电器额定电流或整定电流大小受到第（1）和第（2）项的限定，而动作时间的快慢又受到第（2）和第（3）项的制约，则必须仔细计算、校验，协调矛盾，实现对立的统一，以符合规范的要求。
低压断路器的选型与整定的基本原则摘要：低压供电系统的断路器一般也是自动开关，它具有自动开关的功能，在失压、欠压、超载、短路等情况，都能够发挥保护的功能；而电源断路器在低压供电系统中，也往往作为供电回路、发电机的装置而出现，保护供电系统工作正常的情况，并实现了有效的管理与维护。
另外，由于在低压系统中断路器的质量设备的性能之间，也存在着很直接的关系。
所以，为确保设备处于安全的工作环境，对于在低压系统中断路器的质量性能，也给出了相应更严格的规定，在以下的文章中，从设备选型与整定的方面对低压系统中断路器，做出了比较简单的分类与介绍。
关键词：低压设备；断路器；选型；整定、在配电网的供电系统中，断路器是常用的一个电力装置，主要是起保护的功能。
角尽管如此，低压供电系统的断路器在运用的过程中，还是面临着不少的困难，比如：低压供电系统的线路分段水平的高低和尺寸问题等方面，如果是出现任意方面的错误，就会干扰低压供电系统中断路器的正常工作，供电系统就会很容许出现问题。
1低压断路器的基本概述及原理图1.1低压断路器的基本概述低压断路器是整个供电配电体系中相当关键的组成部分，具有电力系统的手动投入的基本功能，同时还能够在线路出现故障之后发生功能。
如果严格根据构造方式对其进行分类，一般可将低压断路器区分为两个形式，分别为塑壳式断路器和万能式断路器；如果严格根据作用产生的速度快慢，可将其区分为高速断路器和慢速断路器；如果严格根据作用的类型分类，可分成电动机保护用、供电用、漏电用等断路器。
其中在对断路器进行选型的同时，必须从几个角度加以研究和思考，例如对于电源比较大的电动机选择断路器的时候则应该选用速度较慢的类型，一旦选用频率较高的类型容易造成短路问题的产生，造成各类电源问题。
1.2低压断路器的原理图图1低压断路器原理1-主触头:2-锁键:3-搭钩(表示自由脱扣机构);4-转轴:5-杠杠:6-复位弹簧:7-过流脱扣器:8-欠压脱扣器;9,10-衔铁;11-弹簧;12-热脱扣器双金属片;13-热脱扣器加热电阻丝;14-上分励脱规器15-释放按钮;16-后电磁铁(电动器)2低压系统中断路器选型分析如果要想确定在低压装置中断路器选择的正确性，所以对于选择的几个关键知识点，必须要有较为清晰的认识，以防止在选择时出现错误，具体的知识点包括：2.1断路器的分类从模具的角度来看，低压系统中的断路器有很多种，例如：小型断路器、模制外壳断路器、通用断路器等；根据应用类别分为选择性断路器和非选择性断路器。
低压断路器选型若干问题的讨论编者按：随着电气技术的发展，低压断路器的性能日益提高，已逐步实现了智能化、模块化和小型化，提高了配电系统的可靠性和安全性。
但在使用低压断路器的过程中也存在一些容易忽视的问题，这些问题可能会造成断路器安装使用不合理或错误，不仅不能发挥其控制、测量与保护作用，反而存在一定的安全隐患，既降低了设备运行的可靠性，又对使用人员的人身安全构成威胁，同时也会造成一定的经济损失。
如何合理地选择、使用低压断路器值得电气设计人员关注。
本期“面对面”栏目邀请部分供电技术人员和专家，将围绕低压断路器通用选型原则和整定原则、低压断路器选型的级间配合以及安装方式等问题发表各自观点，希望能对配电系统设计与选型工作有所促进。
焦点议题通用选型原则和整定原则低压断路器选型的级间配合低压断路器的安装方式特约嘉宾（排名不分先后）聂玉安教授级高工/山东省建筑设计研究院电气总工程开嘉教授级高工/北京中联环建文建筑设计公司电气总工王殿光高级工程师/海格电气公司市场技术支持总工程师王卫国高级工程师/浙江天正电气股份有限公司技术中心主任焦点议题通用选型原则和整定原则必须通过认真的计算和校验合理选择聂玉安/ 教授级高工山东省建筑设计研究院电气总工低压断路器在设计选型时，需要考虑的通用性原则主要有：①根据低压配电系统的负载性质、故障类别和对线路保护的要求，来确定选用的断路器类型，并符合国家现行的有关标准。
②断路器的额定电压、额定频率应与所在回路的标称电压及标称频率相适应。
③断路器的额定电流不应小于所在回路的负载计算电流。
④断路器应适应所在场所的环境条件。
⑤断路器应满足短路条件下的动稳定和热稳定要求。
用于断开短路电流时，应满足短路条件下的通断能力。
低压断路器应根据不同故障类别和具体工程要求，选择相适应的保护形式。
其整定原则一般来说主要包括：①断路器在正常使用中和用电设备正常起动时，所装设的保护不应动作。
②断路器的最根本任务就是起到保护作用，必须在规定的时间内能有效地切断故障电路，满足规范最基本的要求。
10KV变电所中变压器低压侧断路器的选择与整定要点一、简介在电力系统中，变电所中变压器低压侧的断路器作为保护措施被广泛应用。
它主要用于断开容量较小的电路，起到保护变压器和线路的作用。
本文将介绍在10KV变电所中，变压器低压侧断路器的选择与整定要点。
二、选择要点在选择变压器低压侧断路器时，需要考虑如下要点：1. 电流等级选择断路器的电流等级需要考虑变压器低压侧的额定电流以及短路电流。
通常来说，断路器的额定电流应该与变压器低压侧额定电流相同或更高，这能够保证电力系统的安全运行。
2. 短路容量断路器需要能够承受短路电流的影响，否则会出现断路器的闸门不合拢、动作不可靠等问题。
因此，在选择断路器时需要考虑变压器低压侧的短路容量，一般选择断路器的短路容量应该比变压器低压侧的短路容量稍大。
3. 使用环境在变电所中，断路器需要经受严酷的使用环境，如高温、高湿等。
因此，在选择断路器时需要考虑其使用环境，并选择合适的断路器类型。
三、整定要点在变电所中，断路器需要经过一定的整定方能发挥其最优的保护效果，下面列出了断路器整定的要点：1. 调整动作电流断路器的动作电流需要根据线路负载电流进行调整。
一般来说，将断路器的动作电流设置在线路额定电流的1.2倍左右。
2. 调整过流保护整定值在过流保护中，应根据变压器低压侧额定电流和短路容量大小来确定最佳的整定值。
一般来说，最大的短路电流相当于变压器低压侧额定电流的2-3倍，因此过流保护整定值需要设置在变压器低压侧额定电流的2-3倍范围内。
3. 调整时间保护整定值时间保护主要是指断路器的过载保护。
时间保护的整定需要考虑变压器低压侧的短路容量、故障类型等因素。
时间保护整定值通常设置在断路器动作电流下3-4倍的范围内，如此能够确保在发生过载故障时，断路器可以快速动作且不产生误动作。
四、对于10KV变电所中变压器低压侧断路器的选择与整定，需要根据实际情况结合断路器本身的特点进行综合考虑。

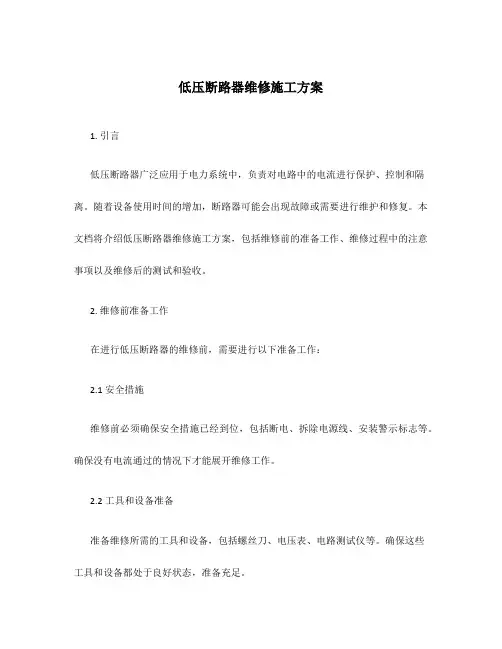

低压断路器维修施工方案1. 引言低压断路器广泛应用于电力系统中，负责对电路中的电流进行保护、控制和隔离。
随着设备使用时间的增加，断路器可能会出现故障或需要进行维护和修复。
本文档将介绍低压断路器维修施工方案，包括维修前的准备工作、维修过程中的注意事项以及维修后的测试和验收。
2. 维修前准备工作在进行低压断路器的维修前，需要进行以下准备工作：2.1 安全措施维修前必须确保安全措施已经到位，包括断电、拆除电源线、安装警示标志等。
确保没有电流通过的情况下才能展开维修工作。
2.2 工具和设备准备准备维修所需的工具和设备，包括螺丝刀、电压表、电路测试仪等。
确保这些工具和设备都处于良好状态，准备充足。
2.3 维修手册和规范熟悉低压断路器的维修手册和规范，了解维修流程和步骤。
按照相关的规范进行操作，确保维修的准确性和安全性。
3. 维修过程进行低压断路器的维修时，需要注意以下几个方面：3.1 拆卸和清洁首先，断开电源，并使用合适的工具拆卸断路器外壳。
拆卸时要小心，确保不损坏断路器内部的元件。
然后，对断路器进行清洁，去除灰尘和污垢。
可以使用无水酒精或干净的软布进行清洁。
3.2 检查和更换损坏部件检查断路器内部的各个部件和连接线路，查找损坏或松动的部件。
对于损坏的部件，需要进行更换。
在更换部件时，要注意选择与原件相匹配的新部件，并按照正确的方法进行安装。
3.3 连接和接线当更换损坏部件后，重新连接和接线。
确保连接牢固，接线正确，不会出现接触不良或短路的情况。
使用电路测试仪等设备来检查连接和接线的质量。
3.4 维修记录在维修过程中，要详细记录维修的各个步骤和操作。
包括拆卸和清洁的日期、更换部件的型号和数量、连接和接线的过程等。
这些记录有助于日后的维护和维修工作。
4. 维修后测试和验收在完成低压断路器的维修后，需要进行测试和验收。
测试的内容包括：4.1 耐压测试使用电压表或绝缘电阻测试仪进行耐压测试，确保断路器的绝缘性能满足要求。

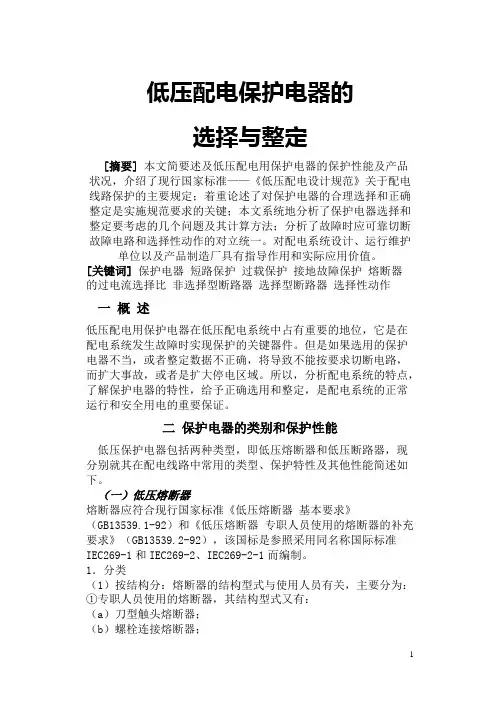

低压配电保护电器的选择与整定[摘要]本文简要述及低压配电用保护电器的保护性能及产品状况，介绍了现行国家标准——《低压配电设计规范》关于配电线路保护的主要规定；着重论述了对保护电器的合理选择和正确整定是实施规范要求的关键；本文系统地分析了保护电器选择和整定要考虑的几个问题及其计算方法；分析了故障时应可靠切断故障电路和选择性动作的对立统一。
对配电系统设计、运行维护单位以及产品制造厂具有指导作用和实际应用价值。
[关键词]保护电器短路保护过载保护接地故障保护熔断器的过电流选择比非选择型断路器选择型断路器选择性动作一概述低压配电用保护电器在低压配电系统中占有重要的地位，它是在配电系统发生故障时实现保护的关键器件。
但是如果选用的保护电器不当，或者整定数据不正确，将导致不能按要求切断电路，而扩大事故，或者是扩大停电区域。
所以，分析配电系统的特点，了解保护电器的特性，给予正确选用和整定，是配电系统的正常运行和安全用电的重要保证。
二保护电器的类别和保护性能低压保护电器包括两种类型，即低压熔断器和低压断路器，现分别就其在配电线路中常用的类型、保护特性及其他性能简述如下。
（一）低压熔断器熔断器应符合现行国家标准《低压熔断器基本要求》（GB13539.1-92）和《低压熔断器专职人员使用的熔断器的补充要求》（GB13539.2-92），该国标是参照采用同名称国际标准IEC269-1和IEC269-2、IEC269-2-1而编制。
1．分类（1）按结构分：熔断器的结构型式与使用人员有关，主要分为：①专职人员使用的熔断器，其结构型式又有：（a）刀型触头熔断器；（b）螺栓连接熔断器；（c）圆筒帽形熔断器。
②非熟练人员使用的熔断器。
（2）按分断范围分为：①“g”熔断体—能分断使熔体熔化之电流至额定分断能力之间的所有电流的限流熔断体；②“a”熔断体—能分断使熔体“熔断时间—电流特性曲线”上的最小电流至额定分断能力之间的所有电流的熔断体。
低压框架断路器整定值计算
低压断路器是电力系统中常用的电气设备之一，用于保护电路和电器设备免受过载、短路等故障的损害。
为确保低压断路器的可靠性和安全性，需要对其整定值进行计算。
低压框架断路器整定值计算需要考虑以下几个因素：
1.额定电流：低压框架断路器必须能承受其额定电流下的负载。
因此，整定值应根据额定电流进行计算。
2.故障电流：低压框架断路器必须能够熔断电路上的故障电流，以保护电器设备免受损坏。
整定值应根据故障电流进行计算。
3.熔断时间：低压框架断路器必须在规定的时间内熔断电路上的故障电流，以保护电器设备免受损坏。
整定值应根据熔断时间进行计算。
4.过载保护：低压框架断路器必须能够保护电器设备免受过载损坏。
整定值应根据过载保护进行计算。
以上四个因素综合考虑，可计算出低压框架断路器的整定值，以确保其可靠性和安全性。
- 1 -。

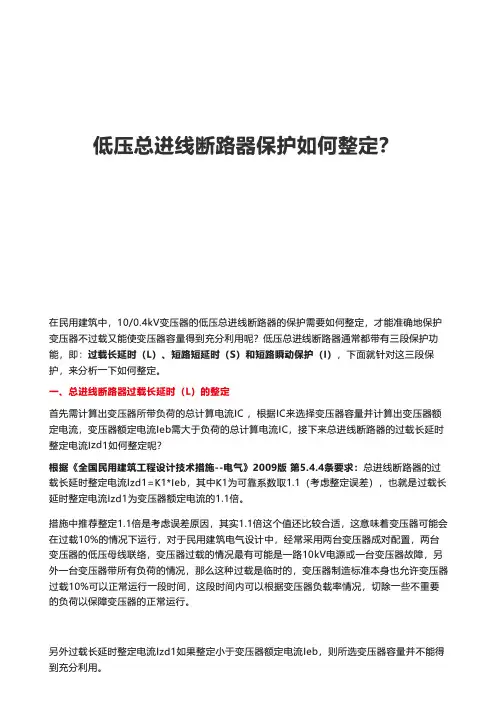

四、低压断路器的整定电流1.低压配电柜进线断路器保护（变压器二次侧）A：过负荷保护（手册下册第597页）过负荷保护整定电流：Idz=Kk Ieb式中：Idz—断路器长延时脱扣器的整定电流（A）Ieb—变压器低压侧额定电流（A）Kk—可靠系数，考虑整定误差，一般取1.1。
B：短路保护短路保护整定电流：Idz=Kk Mgh Ieb式中：Mgh—过电流倍数，根据可能出现的尖峰电流决定，非特殊情况，按最大一台电动机的启动电流和其它负荷电流之和决定。
Mgh一般为2~10，要根据选用的断路器样本决定/Kk—可靠系数，一般取1.2灵敏度校验：K)2(1=KX12)3(minddII≥2式中：I)3(dmin—被保护线路末端最小三相短路电流（A）KX1--二相短路时相对灵敏系数，为0.87Id2—断路器短路保护整定电流（A）注：灵敏度校验K)2(1一般取大于2。
设计时一般均不考虑灵敏度校验。
2.低压配电线路断路器保护（手册下册第598页）A：短路保护整定电流Id2=Kk2 Ijf式中：Ijf—被保护线路的尖峰电流（A）Kk2—可靠系数，一般取1.35断路器动作时间配合见表28-16（手册下册第598页）B：过负荷保护（一般配电线路不需过负荷保护，但可作为下一级用电设备的短路保护的后备保护）过负荷保护动作电流Id2=Kk2 Ijs式中：Ijs—被保护线路的工作电流（计算电流）（A）Kk2—可靠系数，一般取1.1Id2—断路器长延时脱扣器整定电流（A）3.电动机线路断路器保护（手册上册604页）A：短路保护Idz==Kk1 Igd式中：Igd—被保护电动机的启动电流（A）Kk1—可靠系数，瞬时动作时间〉0.02S的断路器一般取1.35瞬时动作时间〈0.02S的断路器一般取1.7~2 动作时间可查断路器样本中的保护曲线表。
例如：HSM1-125，160保护曲线为t〈0.02sHSM1-250~800保护曲线为t〉0.02sIdz—断路器瞬时（短延时）脱扣器整定电流（A）注：在设计中一般按（12~14）In进行整定；即（12~14）倍电动机额定电流。
表1：关于低压保护电器（低压熔断器和低压断路器）电流的整定
注：1. 本表依据国家标准GB50054-95、电动机起动不切断的有关内容依据GB50055-93编制
2. 符号说明I q·M
Ir —熔断器熔体额定电流 Id1 —单相接地故障电流 I’q·M —笼型电动机的全起动电流（最大一台）（可取I q·M之2倍） Iz—电缆或导线载流量，A Izd1 —断路器长延时脱扣器整定电流 Ijs —计算电流 S—被保护电缆或导线截面，mm2
Izd2 —断路器短延时脱扣器整定电流 Ijs（n-1）—不包括最大一台电动机的计算电流 I —预期短路电流，A
Izd0 —断路器零序保护整定电流 I M—笼型电动机的额定电流 K —电缆或导线热稳定系数（见GB50054-95）
Izd·G —断路器剩余电流保护整定电流 I q·M—笼型电动机的起动电流（最大一台） t —短路持续时间，s。
低压断路器瞬时动作电流整定值《低压断路器瞬时动作电流整定值探究》在电气系统中，低压断路器是一种非常重要的保护设备，用于保护电气设备和线路免受过载和短路的影响。
其中，瞬时动作电流整定值是断路器保护特性中的一个重要参数，它直接影响着断路器在实际运行中的保护性能。
本文将从低压断路器的瞬时动作电流整定值出发，深入探讨其在电气系统中的作用和重要性。
1. 低压断路器瞬时动作电流整定值的定义瞬时动作电流整定值是指断路器在短路故障时，瞬时动作释放器瞬时动作电流的整定值。
它是断路器的一个重要保护参数，用来保护电气设备和线路免受瞬时大电流的影响。
2. 低压断路器瞬时动作电流整定值的意义在电气系统中，瞬时动作电流往往是短路故障时产生的最大电流，断路器必须能够迅速而可靠地对其进行处理，以避免设备和线路的损坏。
瞬时动作电流整定值的合理设置对于确保电气系统的安全和可靠运行至关重要。
3. 低压断路器瞬时动作电流整定值的设置方法瞬时动作电流整定值的设置涉及到多方面的因素，包括电气设备的额定电流、线路的容量、短路故障电流等。
常见的设置方法包括经验法、计算法和实测法，而最合理的方法往往是结合多种方法进行综合考虑。
4. 低压断路器瞬时动作电流整定值的调整和校验一旦断路器瞬时动作电流整定值确定之后，就需要对其进行定期的调整和校验，以确保其保护性能处于最佳状态。
调整和校验的方法包括手动调整、电气测试和保护装置的定期维护等。
5. 个人观点和理解对于低压断路器瞬时动作电流整定值，我认为其设置和调整具有一定的技术难度，需要对电气系统有深入的了解和丰富的经验才能做出合理的决策。
随着电气系统的不断发展和变化，瞬时动作电流整定值也需要不断进行调整和优化，以适应不同的工作环境和要求。
通过以上对低压断路器瞬时动作电流整定值的探讨，我们可以发现其在电气系统中具有极其重要的作用，合理的设置和调整将直接影响到系统的安全和可靠运行。
对于电气工程师和技术人员来说，对于瞬时动作电流整定值的深入理解和掌握至关重要。
低压智能断路器故障处理与维护摘要：目前低压智能断路器已广泛应用于我国低压配电系统，该断路器具备短路、过电压、过负载等多种智能保护功能，保护动作迅速、精确。
本文主要研究低压智能断路器在实际运行过程中比较常见的故障类型，做出了比较详细的分析和总结，以便于设备管理维护人员能够快速发现故障原因并采取行之有效的解决措施，及时消除设备故障，降低故障带来的损失。
关键词：低压；智能；断路器；故障；处理；维护一、低压智能断路器的常见故障分析与处理1.低压断路器不能合闸（1）失压脱扣机构故障导致断路器无法合闸：故障原因：失压脱扣器供电电源电压异常或者失压线圈烧毁，造成断路器无法合闸。
故障分析与处理：失压脱扣器是欠电压、失压保护的执行元件，线圈失电时动作，因此断路器在合闸之前，失压线圈必须处于通电状态，当失压脱扣器没有接通电源或是供电电源电压低于标准值的85%时,均为异常状态，此时断路器无法合闸。
失压脱扣器的故障一般就是电源模块烧坏，简单的判别方法可通过手动强行吸合失压脱扣器衔铁，同时按下合闸按钮，若断路器可以合闸且不会自动断开，说明是失压脱扣器故障导致的断路器无法正常合闸。
另外，如果失压线圈被烧坏，也是造成无法合闸的原因，处理方法就是更换电源板或失压脱扣器。
（2）储能操作机构故障导致断路器无法合闸：故障原因：储能电机无法正常储能，导致断路器无法自动合闸。
故障分析与处理：若合闸之前储能指示灯没亮，可对储能电机的控制电源进行检查，无电源电压或电压过低均不能电动储能，这时检查端子排接触是否良好，另外，如果储能电机被烧坏，也会导致无法电动储能（正常情况下储能电机的电阻值是86欧姆左右）。
如果手动操作也无法储能，说明故障点在储能机构的本身，这时检查合闸线圈、分励脱扣器、失压脱扣器等附件与储能机构连接点是否有故障。
（3）合闸电磁铁故障导致断路器无法合闸：故障原因：合闸电磁铁线圈烧坏导致断路器无法合闸。
故障分析与处理：正常情况下，在储能结束后，按下合闸按钮后，合闸电磁铁能使操作机构的储能弹簧力得以释放，使断路器合闸。
低压断路器整定中的几个问题
低压断路器一般都具有过载长延时、短路瞬时两种保护。
对于普通的断路器，过载保护采用热动型双金属片作热保护，短路保护采用电磁脱扣器，因机械配合精度难以做到很高，所以脱扣器误差较大，一般过载保护误差只能做到≯±10%，而短路保护误差只能做到≯±20%。
随着电子技术的
推广应用和其产品可靠性的提高，现在许多新型的中、高档断路器普遍采用晶体管、单片微机等作电子脱扣器，其精度和性能有明显的提高，有的厂家产品过载保护误差能作到≯±5%、短路保护≯±10%。
因此笔者认为，在进行断路器保护整定、验算时，对可靠系数等参数也不能一概套用设计手册中多年一直不变的系数，对不同的断路器应采用不同的系数。
1 长延时过电流脱扣器的动作电流整定公式
长延时过电流脱扣器的动作电流整定公式一般为：
In≥Kzd1Ib
式中：
Ib 为线路的计算电流;
Kzd1 为低压断路器的长延时脱扣器的可靠系数，手册中一般推荐为1.1。
实际上Kzd1 主要是考虑了断路器的误差，所以应根据长延时过电流脱扣器的误
差确定。
对于一般的断路器如CM1、DZ20 等，长延时过电流脱扣器的误差为±10%，所以Kzd1 取1.1。
但对于如Moller 公司的采用数字脱扣器的IZM 开关、施耐德公司的NS 开关配STR53 脱扣器时，其脱扣器的误差
≯±5%，此时Kzd1 可取1.05。
Kzd1 取小了，能更好地保护馈电电缆。
2 低压断路器动作的灵敏性校验
为使低压断路器可靠地切断接地故障，通常按下式校验断路器脱扣器动作的。
