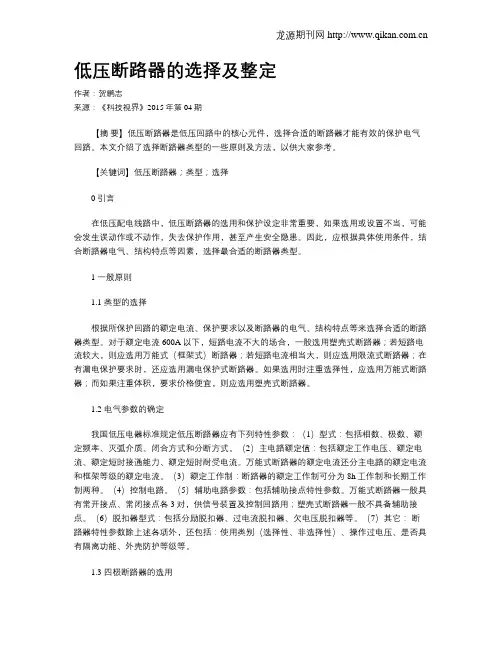

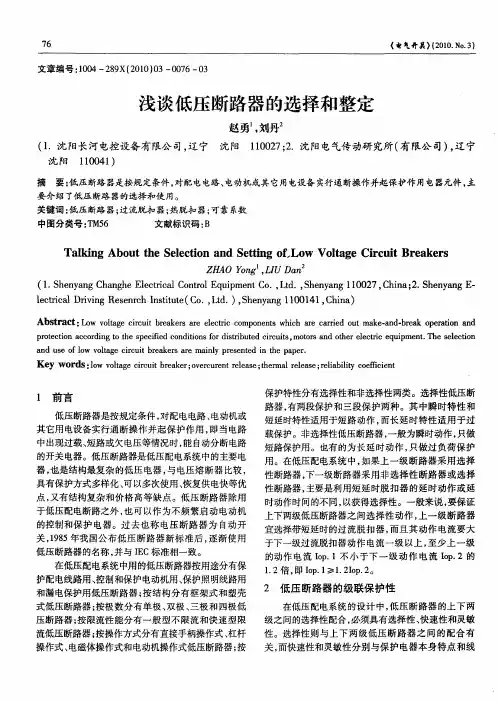

低压断路器的选择及整定作者：贺鹏志来源：《科技视界》2015年第04期【摘要】低压断路器是低压回路中的核心元件，选择合适的断路器才能有效的保护电气回路。

本文介绍了选择断路器类型的一些原则及方法，以供大家参考。

【关键词】低压断路器；类型；选择0 引言在低压配电线路中，低压断路器的选用和保护设定非常重要，如果选用或设置不当，可能会发生误动作或不动作，失去保护作用，甚至产生安全隐患。

因此，应根据具体使用条件，结合断路器电气、结构特点等因素，选择最合适的断路器类型。

1 一般原则1.1 类型的选择根据所保护回路的额定电流、保护要求以及断路器的电气、结构特点等来选择合适的断路器类型。

对于额定电流600A以下，短路电流不大的场合，一般选用塑壳式断路器；若短路电流较大，则应选用万能式（框架式）断路器；若短路电流相当大，则应选用限流式断路器；在有漏电保护要求时，还应选用漏电保护式断路器。

如果选用时注重选择性，应选用万能式断路器；而如果注重体积，要求价格便宜，则应选用塑壳式断路器。

1.2 电气参数的确定我国低压电器标准规定低压断路器应有下列特性参数：（1）型式：包括相数、极数、额定频率、灭弧介质、闭合方式和分断方式。

（2）主电路额定值：包括额定工作电压、额定电流、额定短时接通能力、额定短时耐受电流。

万能式断路器的额定电流还分主电路的额定电流和框架等级的额定电流。

（3）额定工作制：断路器的额定工作制可分为8h工作制和长期工作制两种。

（4）控制电路。

（5）辅助电路参数：包括辅助接点特性参数。

万能式断路器一般具有常开接点、常闭接点各3对，供信号装置及控制回路用；塑壳式断路器一般不具备辅助接点。

（6）脱扣器型式：包括分励脱扣器、过电流脱扣器、欠电压脱扣器等。

（7）其它：断路器特性参数除上述各项外，还包括：使用类别（选择性、非选择性）、操作过电压、是否具有隔离功能、外壳防护等级等。

1.3 四极断路器的选用一般三相四线制断路器选择三极断路器即可，但是下列场所应选用四极断路器或者禁止使用四极断路器：（1）正常供电电源与备用发电机之间的转换断路器应使用四极断路器。

低压断路器的选用和整定原则及方法【摘要】本文阐述了低压配电系统断路器选用和整定方法和原则，有助于发挥其控制、测量和保护作用，有利于低压配电系统安全、可靠、连续运行。

【关键词】断路器；选型；整定；方法；原则低压配电系统的主要任务是确保其安全、可靠、连续运行，出现故障时尽快切除故障回路并保证非故障回路正常运行。

随着电气技术发展，低压断路器已逐步实现了智能化、模块化和小型化，合理选择并整定低压断路器，有助于发挥其控制、测量和保护作用，也是保证上述要求的重要环节。

四川维尼纶厂30万吨/年醋酸乙烯项目低压配电系统按照中石化框架协议采购ABB低压开关柜，柜内配ABB E系列框架断路器和T系列塑壳断路器。

下面详细阐述本项目低压各级断路器的选用和整定原则及方法。

一、低压各级断路器的选用原则和方法低压断路器最常见负载有配电类、电动机类和家用电器类三类，应根据不同的负载性质及要求选用不同保护特性的断路器。

配电线路应选用配电型断路器，配电型断路器有选择性与非择性之分。

电动机保护型断路器只要有过载长延时和短路瞬时的两段保护性，可选用非选择性断路器。

家用和类似场所的保护型断路器是一种额定电流在63 A以下的小型非选择性断路器。

低压断路器选用的主要原则有：（1）根据低压配电系统的负载性质、故障类别以及对线路保护的要求，来确定选用的断路器类型。

（2）断路器的额定电压、额定频率应与所在回路的标称电压及标称频率相适应，断路器的额定电流不应小于所在回路的负载计算电流。

（3）断路器应适应所在场所的环境条件。

（4）断路器应满足短路条件下的动稳定、热稳定要求，用于断开短路电流时应满足短路条件下的通断能力。

在低压配电系统中，要保证上、下两级断路器之间选择性动作，一般上一级断路器采用选择性断路器，下一级断路器采用非选择性断路器或选择性断路器，利用短延时脱扣器的延时动作或延时动作时间的不同以获得选择性。

对于重要负荷的配电线路上下级间的断路器应采用选择性保护断路器。

低压断路器的选型与整定的基本原则摘要：低压供电系统的断路器一般也是自动开关，它具有自动开关的功能，在失压、欠压、超载、短路等情况，都能够发挥保护的功能；而电源断路器在低压供电系统中，也往往作为供电回路、发电机的装置而出现，保护供电系统工作正常的情况，并实现了有效的管理与维护。

另外，由于在低压系统中断路器的质量设备的性能之间，也存在着很直接的关系。

所以，为确保设备处于安全的工作环境，对于在低压系统中断路器的质量性能，也给出了相应更严格的规定，在以下的文章中，从设备选型与整定的方面对低压系统中断路器，做出了比较简单的分类与介绍。

关键词：低压设备；断路器；选型；整定、在配电网的供电系统中，断路器是常用的一个电力装置，主要是起保护的功能。

角尽管如此，低压供电系统的断路器在运用的过程中，还是面临着不少的困难，比如：低压供电系统的线路分段水平的高低和尺寸问题等方面，如果是出现任意方面的错误，就会干扰低压供电系统中断路器的正常工作，供电系统就会很容许出现问题。

1低压断路器的基本概述及原理图1.1低压断路器的基本概述低压断路器是整个供电配电体系中相当关键的组成部分，具有电力系统的手动投入的基本功能，同时还能够在线路出现故障之后发生功能。

如果严格根据构造方式对其进行分类，一般可将低压断路器区分为两个形式，分别为塑壳式断路器和万能式断路器；如果严格根据作用产生的速度快慢，可将其区分为高速断路器和慢速断路器；如果严格根据作用的类型分类，可分成电动机保护用、供电用、漏电用等断路器。

其中在对断路器进行选型的同时，必须从几个角度加以研究和思考，例如对于电源比较大的电动机选择断路器的时候则应该选用速度较慢的类型，一旦选用频率较高的类型容易造成短路问题的产生，造成各类电源问题。

1.2低压断路器的原理图图1低压断路器原理1-主触头:2-锁键:3-搭钩(表示自由脱扣机构);4-转轴:5-杠杠:6-复位弹簧:7-过流脱扣器:8-欠压脱扣器;9,10-衔铁;11-弹簧;12-热脱扣器双金属片;13-热脱扣器加热电阻丝;14-上分励脱规器15-释放按钮;16-后电磁铁(电动器)2低压系统中断路器选型分析如果要想确定在低压装置中断路器选择的正确性，所以对于选择的几个关键知识点，必须要有较为清晰的认识，以防止在选择时出现错误，具体的知识点包括：2.1断路器的分类从模具的角度来看，低压系统中的断路器有很多种，例如：小型断路器、模制外壳断路器、通用断路器等；根据应用类别分为选择性断路器和非选择性断路器。

低压断路器的选型摘要：本文围绕建筑供配电中使用的低压断路器分类特点，展开其额定电流、断路分断能力、长延时整定值等特性参数介绍分析，从而探讨如何正确的在供配电中选择低压断路器进行系统线路保护设计。

关键词：断路器、电气特性、回路保护、设计选型断路器，其主要用于配电线路和电气设备的过载、过压、欠压和短路保护。

在IEC50(441)国际电工词汇中，对断路器作了明确定义：断路器是能接通承载以及分断正常电路条件下的电流，也能在规定的非正常电路条件下接通、承载一定时间和分断电流的开关电器。

触头在大气压力的空气中断开和闭合的断路器称为空气断路器，具有一个用模压绝缘材料制成的外壳作为断路器整体部件的断路器称为塑壳式断路器。

根据国内行业习惯分类，总的分为框架式断路器（亦称万能式断路器）、塑壳式断路器、微型断路器，下文分别表述为ACB断路器、MCCB断路器、MCB断路器。

本次笔者主要围绕此三大类低压断路器（用于380\220V配电系统）的分类特点、参数特性及选型技术等进行探讨。

一、低压断路器的分类及特点ACB断路器其零件均装在一个绝缘的金属框架内，基本是开启式，并可装设多种附件，更换触头和部件较为方便，多用在电源端总开关。

过电流脱扣器有电磁式，电子式和智能式脱扣器等几种。

断路器具有长延时、短延时、瞬时及接地故障四段基本保护，每种保护整定值可以根据其壳架等级在一定范围内调整。

ACB断路器具有高额定电流、高短路分断能力和高短时耐受能力的显著特性，额定电流通常为400A-6300A，Icu、Ics、Icw最高可达150kA，其被广泛用于分配电能和保护线路及保护电源设备免受过载、欠电压、短路，单相接地等故障的危害，并可与下级断路器实现完全选择性，符合GB14048.2-2020《低压开关设备和控制设备第2部分:断路器的要求》。

MCCB断路器也被行业内称为装置式断路器，其结构特点是接地线端子外触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内。

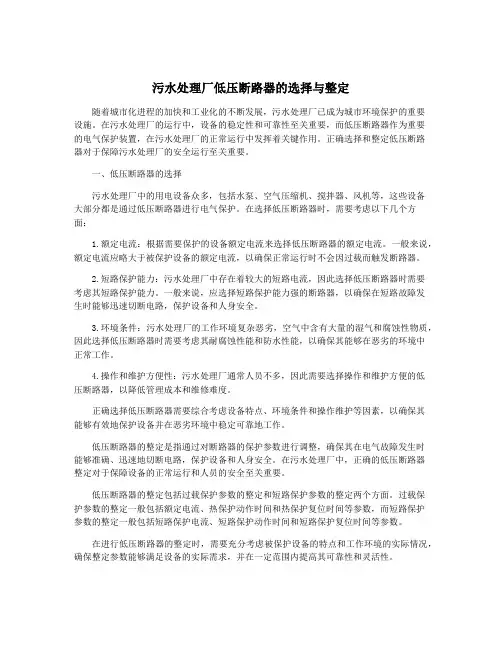

污水处理厂低压断路器的选择与整定随着城市化进程的加快和工业化的不断发展，污水处理厂已成为城市环境保护的重要设施。

在污水处理厂的运行中，设备的稳定性和可靠性至关重要，而低压断路器作为重要的电气保护装置，在污水处理厂的正常运行中发挥着关键作用。

正确选择和整定低压断路器对于保障污水处理厂的安全运行至关重要。

一、低压断路器的选择污水处理厂中的用电设备众多，包括水泵、空气压缩机、搅拌器、风机等，这些设备大部分都是通过低压断路器进行电气保护。

在选择低压断路器时，需要考虑以下几个方面：1.额定电流：根据需要保护的设备额定电流来选择低压断路器的额定电流。

一般来说，额定电流应略大于被保护设备的额定电流，以确保正常运行时不会因过载而触发断路器。

2.短路保护能力：污水处理厂中存在着较大的短路电流，因此选择低压断路器时需要考虑其短路保护能力。

一般来说，应选择短路保护能力强的断路器，以确保在短路故障发生时能够迅速切断电路，保护设备和人身安全。

3.环境条件：污水处理厂的工作环境复杂恶劣，空气中含有大量的湿气和腐蚀性物质，因此选择低压断路器时需要考虑其耐腐蚀性能和防水性能，以确保其能够在恶劣的环境中正常工作。

4.操作和维护方便性：污水处理厂通常人员不多，因此需要选择操作和维护方便的低压断路器，以降低管理成本和维修难度。

正确选择低压断路器需要综合考虑设备特点、环境条件和操作维护等因素，以确保其能够有效地保护设备并在恶劣环境中稳定可靠地工作。

低压断路器的整定是指通过对断路器的保护参数进行调整，确保其在电气故障发生时能够准确、迅速地切断电路，保护设备和人身安全。

在污水处理厂中，正确的低压断路器整定对于保障设备的正常运行和人员的安全至关重要。

低压断路器的整定包括过载保护参数的整定和短路保护参数的整定两个方面。

过载保护参数的整定一般包括额定电流、热保护动作时间和热保护复位时间等参数，而短路保护参数的整定一般包括短路保护电流、短路保护动作时间和短路保护复位时间等参数。

低压断路器整定一、意义1、躲过线路正常电流，当发生故障电流时分断断路器以保护线路或负载2、上下级断路器间实现选择性配合二、方法1、固定动作定值断路器：选择不同额定电流的断路器2、可调动作定值断路器：选择合适额定电流的断路器，调整断路器脱扣器上动作电流值、动作时间值三、原则1、保证可靠保护：⑴低压断路器过流脱扣器额定电流的选择低压断路器过流脱扣器的额定电流IN.OR不小于线路的计算电流I30，即IN.OR≥I30。

⑵低压断路器过流脱扣器动作电流的整定①瞬时过电流脱扣器动作电流的整定。

低压断路器所保护的对象中，有某些电器设备，这些电器设备在启动过程中，会在短时间内产生数倍于其额定电流的高峰值电流，从而使低压断路器在短时间内承受较大的尖峰电流。

瞬时过电流脱扣器的动作电流Iop o 必须躲过线路的尖峰电流Ipk，即Iop o ≥Krel·Ipk，式中Krel为可靠系数。

在选用断路器时，应注意使低压断路器的瞬时过电流脱扣器的整定电流躲过尖峰电流，以免引起低压断路器的误动作；②短延时过流脱扣器动作电流和动作时间的整定。

短延时过流脱扣器的动作电流Iop s ，也应躲过线路的尖峰电流Ipk，即Iop s ≥Krel·Ipk，式中Krel为可靠系数。

短延时过流脱扣器的动作时间一般分0.2S、0.4S和0.6S三种，按前后保护装置的保护选择性来确定，应使前一级保护的动作时间比后一级保护的动作时间长一个时间级差；③长延时过流脱扣器动作电流和动作时间的整定。

长延时过流脱扣器主要是用来保护过负荷，因此其动作电流Iop l 只需要躲过线路的最大负荷电流即计算电流I30，即Iop l ≥Krel.I30，式中Krel为可靠系数。

长延时过流脱扣器的动作时间应躲过允许短时过负荷的持续时间，以免引起低压断路器的误动作；④过流脱扣器的动作电流与被保护线路的配合要求。

为了不致线路因出现过负荷或短路引起绝缘线缆过热受损甚至失火，而其低压断路器不跳闸事故的发生，低压断路器过流脱扣器的动作电流Iop应符合公式的要求，Iop≤Kol.Ial，式中Ial—绝缘线缆的允许载流量；Kol—绝缘线缆的允许短时过负荷系数，对瞬时和短延时过流脱扣器，一般取4.5；对长延时过流脱扣器，做短路保护时取1.1，只做过负荷保护时取1。

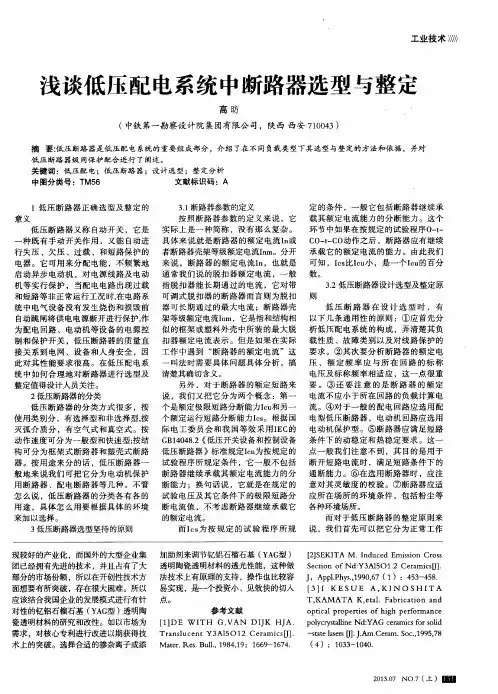

低压断路器的选型和整定断路器的选用，应根据具体使用条件选择使用类别，选择额定工作电压、额定电流、脱扣器的整定电流等参数，参照产品样本提供的保护特性曲线选用保护特性，并需对短路特性和灵敏系数进行校验。

（1）框架式断路器（ACB）框架断路器也称为万能式断路器，其所有零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为方便，多用在电源端总开关。

过电流脱扣器有电磁式，电子式和智能式脱扣器等几种。

断路器具有长延时、短延时、瞬时及接地故障四段保护，每种保护整定值均根据其壳架等级在一定范围内调整。

框架断路器适用交流50Hz，额定电压380V、660V，额定电流为200A-6300A 的配电网络中,主要用来分配电能和保护线路及电源设备免受过载、欠电压、短路，单相接地等故障的危害，该断路器具有多种智能保护功能，可做到选择性保护。

在正常的条件下，可作为线路的不频繁转换之用。

1250A以下的断路器在交流50Hz电压380V 的网络中可用作保护电动机的过载和短路。

框架式断路器还经常应用于变压器400V侧出线总开关、母线联络开关、大容量馈线开关和大型电动机控制开关。

（2）塑壳式断路器（MCCB）塑壳式断路器也被称为装置式断路器，其接地线端子外触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内。

辅助触点，欠电压脱扣器以及分励脱扣器等多采用模块化，结构非常紧凑，一般不考虑维修，适用于作支路的保护开关。

塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。

塑壳式断路器过电流脱扣器有电磁式和电子式两种，一般电磁式塑壳断路器为非选择性断路器，仅有长延时及瞬时两种保护方式；电子式塑壳断路器有长延时、短延时、瞬时和接地故障四种保护功能。

部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。

塑壳式断路器一般用于配电馈线控制和保护，小型配电变压器的低压侧出线总开关，动力配电终端控制，也可用于各种生产机械的电源开关。

低压配电保护电器的选择与整定[摘要]本文简要述及低压配电用保护电器的保护性能及产品状况，介绍了现行国家标准——《低压配电设计规范》关于配电线路保护的主要规定；着重论述了对保护电器的合理选择和正确整定是实施规范要求的关键；本文系统地分析了保护电器选择和整定要考虑的几个问题及其计算方法；分析了故障时应可靠切断故障电路和选择性动作的对立统一。

对配电系统设计、运行维护单位以及产品制造厂具有指导作用和实际应用价值。

[关键词]保护电器短路保护过载保护接地故障保护熔断器的过电流选择比非选择型断路器选择型断路器选择性动作一概述低压配电用保护电器在低压配电系统中占有重要的地位，它是在配电系统发生故障时实现保护的关键器件。

但是如果选用的保护电器不当，或者整定数据不正确，将导致不能按要求切断电路，而扩大事故，或者是扩大停电区域。

所以，分析配电系统的特点，了解保护电器的特性，给予正确选用和整定，是配电系统的正常运行和安全用电的重要保证。

二保护电器的类别和保护性能低压保护电器包括两种类型，即低压熔断器和低压断路器，现分别就其在配电线路中常用的类型、保护特性及其他性能简述如下。

（一）低压熔断器熔断器应符合现行国家标准《低压熔断器基本要求》（GB13539.1-92）和《低压熔断器专职人员使用的熔断器的补充要求》（GB13539.2-92），该国标是参照采用同名称国际标准IEC269-1和IEC269-2、IEC269-2-1而编制。

1．分类（1）按结构分：熔断器的结构型式与使用人员有关，主要分为：①专职人员使用的熔断器，其结构型式又有：（a）刀型触头熔断器；（b）螺栓连接熔断器；（c）圆筒帽形熔断器。

②非熟练人员使用的熔断器。

（2）按分断范围分为：①“g”熔断体—能分断使熔体熔化之电流至额定分断能力之间的所有电流的限流熔断体；②“a”熔断体—能分断使熔体“熔断时间—电流特性曲线”上的最小电流至额定分断能力之间的所有电流的熔断体。

配电变压器低压侧断路器的整定与选择低压断路器在正常的状况下起到接通和断开负荷电流，同时还可以具有过负荷和短路爱护的功能。

那么对于配电变压器低压侧的断路器怎么去整定和选择呢？配电变压器低压侧总断路器的设置，断路器具有长延时、短延时和瞬时三段式电流爱护，为了保证变压器的爱护与出线回路的选择性的协作，通常配电变压器的低压侧进线断路器不宜设置瞬时爱护。

下面一一介绍低压断路器三段式电流爱护值的整定计算。

1、配电变压器低压侧断路器三段式电流爱护值的整定计算1.1 低压断路器长延时过电流脱扣器的整定电流低压断路器长延时过电流脱扣器的整定电流宜等于或者接近变压器低压侧的额定电流值。
