如何整定低压断路器图文详解

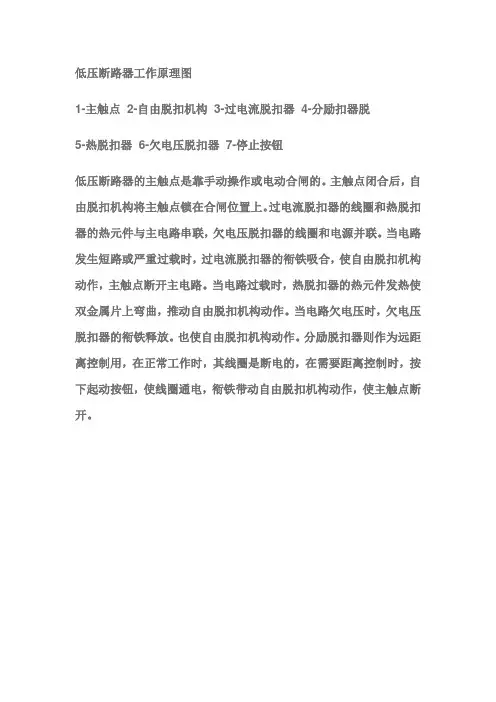

低压断路器工作原理图1-主触点 2-自由脱扣机构 3-过电流脱扣器 4-分励扣器脱5-热脱扣器 6-欠电压脱扣器 7-停止按钮低压断路器的主触点是靠手动操作或电动合闸的。

主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。

过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。

当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。

当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。

当电路欠电压时，欠电压脱扣器的衔铁释放。

也使自由脱扣机构动作。

分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。

此主题相关图片如下，点击图片看大图：1-主触点 2-自由脱扣机构 3-过电流脱扣器 4-分励扣器脱5-热脱扣器 6-欠电压脱扣器 7-停止按钮空开烧毁的原因：（一）触头系统1.触头压力不足。

因长期使用，触头弹簧变形、氧化，张力消失或减退，因触头过热，使触头弹簧退火，都是触头压力不足的原因，对此要检查触头初压力和终压力是否符保要求。

其方法可在动触头和支持板之间放入一张纸条，纸条在触头弹簧压力下被压紧，在动触头上装一弹簧秤，右手拉弹簧秤，左手轻轻拉纸条，当纸条刚可以抽出时，弹簧称上读数即为初压力。

将开关合上，使触头闭合，纸条夹在动静触头之间，按测初压力的方法；当纸条刚可抽出时，弹簧称上读数就是终压力。

触头压力也可以用下式估算：初压力=0.5*触头终压力，（公斤）终压力=2.25*触头额定电流（安）/100（公斤）根据触头初、终压力的数值，可以重新配制弹簧，也可以自行绕制。

自行绕制时，选择合适的琴钢丝，按同样的直径和匝数进行绕制，但往往由于绕制工艺问题，所得的弹簧力大小的差别，需要将弹簧的直径和匝数进行调节。

调节的办法是：钢丝越粗，弹力越大；；弹簧外径越大，弹力越小；匝数越多，弹力越小。

低压断路器整定一、意义1、躲过线路正常电流，当发生故障电流时分断断路器以保护线路或负载2、上下级断路器间实现选择性配合二、方法1、固定动作定值断路器：选择不同额定电流的断路器2、可调动作定值断路器：选择合适额定电流的断路器，调整断路器脱扣器上动作电流值、动作时间值三、原则1、保证可靠保护：⑴低压断路器过流脱扣器额定电流的选择低压断路器过流脱扣器的额定电流IN.OR不小于线路的计算电流I30，即IN.OR≥I30。

⑵低压断路器过流脱扣器动作电流的整定①瞬时过电流脱扣器动作电流的整定。

低压断路器所保护的对象中，有某些电器设备，这些电器设备在启动过程中，会在短时间内产生数倍于其额定电流的高峰值电流，从而使低压断路器在短时间内承受较大的尖峰电流。

瞬时过电流脱扣器的动作电流Iop o 必须躲过线路的尖峰电流Ipk，即Iop o ≥Krel·Ipk，式中Krel为可靠系数。

在选用断路器时，应注意使低压断路器的瞬时过电流脱扣器的整定电流躲过尖峰电流，以免引起低压断路器的误动作；②短延时过流脱扣器动作电流和动作时间的整定。

短延时过流脱扣器的动作电流Iop s ，也应躲过线路的尖峰电流Ipk，即Iop s ≥Krel·Ipk，式中Krel为可靠系数。

短延时过流脱扣器的动作时间一般分0.2S、0.4S和0.6S三种，按前后保护装置的保护选择性来确定，应使前一级保护的动作时间比后一级保护的动作时间长一个时间级差；③长延时过流脱扣器动作电流和动作时间的整定。

长延时过流脱扣器主要是用来保护过负荷，因此其动作电流Iop l 只需要躲过线路的最大负荷电流即计算电流I30，即Iop l ≥Krel.I30，式中Krel为可靠系数。

长延时过流脱扣器的动作时间应躲过允许短时过负荷的持续时间，以免引起低压断路器的误动作；④过流脱扣器的动作电流与被保护线路的配合要求。

为了不致线路因出现过负荷或短路引起绝缘线缆过热受损甚至失火，而其低压断路器不跳闸事故的发生，低压断路器过流脱扣器的动作电流Iop应符合公式的要求，Iop≤Kol.Ial，式中Ial—绝缘线缆的允许载流量；Kol—绝缘线缆的允许短时过负荷系数，对瞬时和短延时过流脱扣器，一般取4.5；对长延时过流脱扣器，做短路保护时取1.1，只做过负荷保护时取1。

低压断路器的整定原则
（1）断路器在正常工作和用电设备正常启动时，所装设的保护不应动作切断电路。

（2）线路故障时，应可靠切断故障电路。

断路器的最根本任务是保护电路，必须在规定的时间内能有效地切断故障电路，满足规范最基本的要求。

（3）各级保护电器线路故障时，应该有选择性地切断电路。

电气控制设备各级断路器的保护动作特性应能彼此协调配合，要有选择性地动作，即发生故障时，应使靠近故障点的断路器保护首先切断，而其靠近电源侧的上一级保护不应动作，尽可能地缩小断电范围。

这三项要求常常是相互矛盾的，控制系统设计的任务就是要合理地选择保护电器，正确整定其参数，如保护电器额定电流或整定电流大小受到第（1）和第（2）项的限定，而动作时间的快慢又受到第（2）和第（3）项的制约，则必须仔细计算、校验，协调矛盾，实现对立的统一，以符合规范的要求。

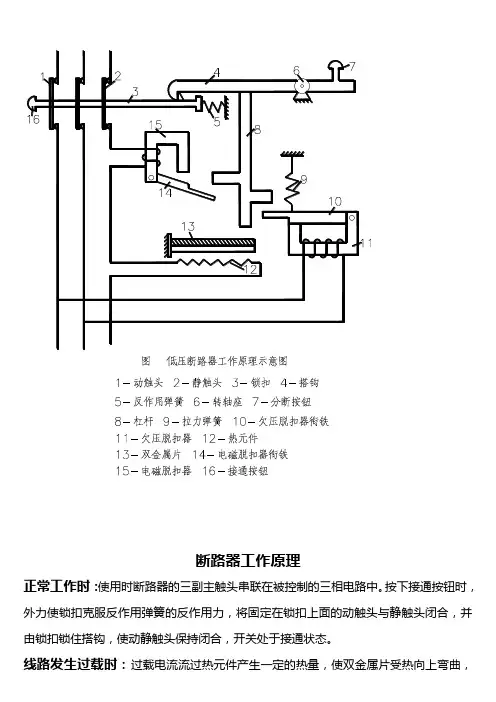

断路器工作原理
正常工作时：使用时断路器的三副主触头串联在被控制的三相电路中。

按下接通按钮时，外力使锁扣克服反作用弹簧的反作用力，将固定在锁扣上面的动触头与静触头闭合，并由锁扣锁住搭钩，使动静触头保持闭合，开关处于接通状态。

线路发生过载时：过载电流流过热元件产生一定的热量，使双金属片受热向上弯曲，
通过杠杆推动搭钩与锁扣脱开，在反作用弹簧的推动下，动静触头分开，从而切断电路，使用电设备不致因过载而烧毁。

线路发生短路故障时：断路电流超过电磁脱扣器的瞬时整定电流，电磁脱扣器产生足够大的吸力将衔铁吸合，通过杠杆推动搭钩与锁扣脱开，从而切断电路，实现短路保护。

低压断路器出厂时，电磁脱扣器的瞬时整定电流一般整定为10I
N (I
N
为断路器的额定电流)。

线路失压或欠压时：（欠压脱扣器的动作过程与电磁脱扣器恰好相反。

当线路电压正常时，欠压脱扣器的衔铁被吸合，衔铁与杠杆脱离，断路器的主触头闭合。

）欠压脱扣器的吸力消失或减小到不足以克服拉力弹簧的拉力时，衔铁在拉力弹簧的作用下撞击杠杆，将搭钩顶开，使触头分断。

具有欠压脱扣器的断路器在欠压脱扣器两端无电压或电压过低时，不能接通电路。

日期：4月27厂用低压变压器工作紧线开关控制回路图主讲：说明：当手车开关处于工作位或试验位时，和上控制开关DK，通过 ST400的17、18端子为其提供DC220V工作电源，通过电源模块为脱扣器提供DC24V工作电源。

当转换开关CK 打至就地时，ST400只接受控制面板ST523的分合闸操作指令；当转换开关CK打至远方时，CK的11、12端子导通，ST400允许接受端子输入的分合闸指令，15，16端子导通给DCS送远方操作信号；3,4与7，8分别导通为远方操作提供条件。

当DCS发合闸命令时，KKH节点闭合，公共端1与41导通，ST400接受合闸命令内部合闸节点动作，使15，45导通由于在分闸状态通过闭节点B使合闸线圈带电动作，带动机构完成合闸操作。

相应的同名节点动作，串联节点A 闭合，为跳闸回路提供条件，另外两个A节点闭合分别为ST400和DCS送合闸信号。

当DCS发跳闸命令时，KKT节点闭合，公共端1与42导通，ST400接受跳闸命令内部跳闸节点动作，使15，44导通。

由于在合闸状态通过闭节点A、A使跳闸线圈带电动作，带动机构完成跳闸操作。

相应的同名节点动作，节点B 闭合，为合闸回路提供条件，另外两个B节点闭合分别为ST400和DCS送分闸信号。

当开关处于合闸位置变压器保护装置动作，发高压侧保护动作连跳低压侧开关时，节点BH闭合不通过ST400直接跳开关，切除故障点。

当脱扣器动作使开关跳闸时，节点AL闭合给DCS发保护动作信号，表示开关属于非正常跳闸。

当开关储能完毕，储能电机串联节点ML断开，给ST400信号节点ML闭合送以储能信号，否则将通过ST400内部逻辑闭锁合闸，以防止合闸操作时开关没有合闸能量节点B无法断开，导致线圈长时间带电烧毁。

当开关不处于工作或试验位置，而是中间位置时ST400同样将闭锁合闸，防止主回路接处不良，引发不安全事故当控制电源开关DK处于分闸位置，通过其辅助接点给DCS发控制电源消失信号，表示开关处于失控状态。

低压断路器作业原理图及选用准则低压断路器作业原理图及选用准则低压断路用具有多种维护功用(过载、短路、欠电压维护等)、动作值可调、分断才调高、操作便当、安全等利益，所以如今被广泛运用。

1．构造和作业原理低压断路器由操作安排、触点、维护设备(各种脱扣器)、灭弧体系等构成。

低压断路器作业原理图如图l所示。

图1低压断路器作业原理图1-主触点2-安闲脱扣安排3-过电流脱扣器4-分励扣器脱5-热脱扣器6-欠电压脱扣器7-接连按钮低压断路器的主触点是靠手动操作或电动合闸的。

主触点闭合后，安闲脱扣安排将主触点锁在合闸方位上。

过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。

当电路发作短路或严峻过载时，过电流脱扣器的衔铁吸合，使安闲脱扣安排动作，主触点断开主电路。

当电路过载时，热脱扣器的热元件发热使双金属片上曲折，推动安闲脱扣安排动作。

当电路欠电压时，欠电压脱扣器的衔铁开释。

也使安闲脱扣安排动作。

分励脱扣器则作为远间隔操控用，在正常作业时，其线圈是断电的，在需求间隔操控时，按下起动按钮，使线圈通电，衔铁股动安闲脱扣安排动作，使主触点断开。

2．低压断路器典型商品低压断路器首要分类办法是以构造办法分类，即翻开式和设备式两种。

翻开式又称为构造式或全能式，设备式又称为塑料壳式。

（1）设备式断路器设备式断路器有绝缘塑料外壳，内装触点体系、灭弧室及脱扣器等，可手动或电动(对大容量断路器而言)合闸。

有较高的分断才谐和动安稳性，有较完善的挑选性维护功用，广泛用于配电线路。

如今常用的有DZl5、DZ20、DZXl9和C45N（如今已晋级为C65N）等系列商品。

其间C45N（C65N）断路用具有体积小，分断才调高、限流功用好、操作简练，类型规范彻底、能够便本地在单极构造根底上组构成二极、三极、四极断路器的利益，广泛运用在60A及以下的民用照明支干线及支路中(多用于居处用户的进线开关及商场照明支路开关)。
