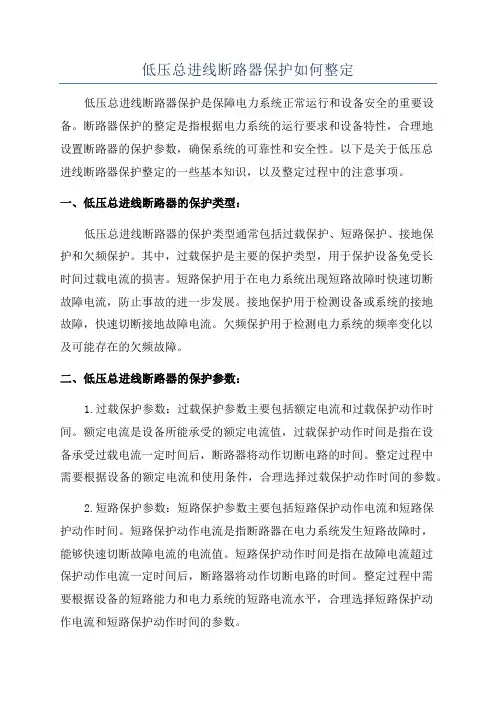

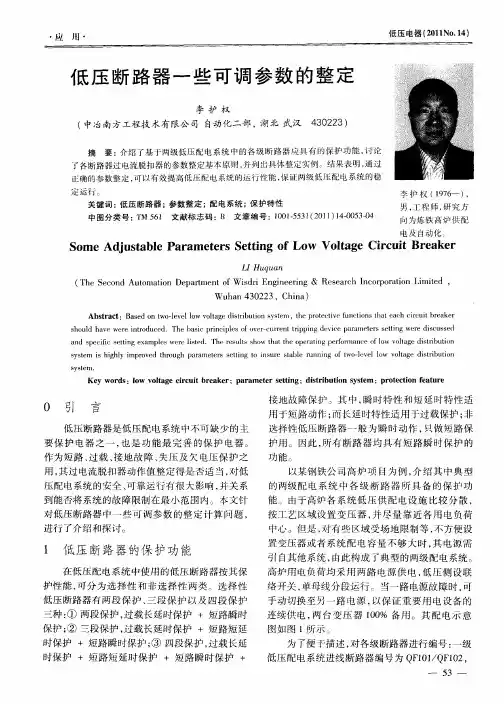

低压总进线断路器保护如何整定低压总进线断路器保护是保障电力系统正常运行和设备安全的重要设备。

断路器保护的整定是指根据电力系统的运行要求和设备特性，合理地设置断路器的保护参数，确保系统的可靠性和安全性。

以下是关于低压总进线断路器保护整定的一些基本知识，以及整定过程中的注意事项。

一、低压总进线断路器的保护类型：低压总进线断路器的保护类型通常包括过载保护、短路保护、接地保护和欠频保护。

其中，过载保护是主要的保护类型，用于保护设备免受长时间过载电流的损害。

短路保护用于在电力系统出现短路故障时快速切断故障电流，防止事故的进一步发展。

接地保护用于检测设备或系统的接地故障，快速切断接地故障电流。

欠频保护用于检测电力系统的频率变化以及可能存在的欠频故障。

二、低压总进线断路器的保护参数：1.过载保护参数：过载保护参数主要包括额定电流和过载保护动作时间。

额定电流是设备所能承受的额定电流值，过载保护动作时间是指在设备承受过载电流一定时间后，断路器将动作切断电路的时间。

整定过程中需要根据设备的额定电流和使用条件，合理选择过载保护动作时间的参数。

2.短路保护参数：短路保护参数主要包括短路保护动作电流和短路保护动作时间。

短路保护动作电流是指断路器在电力系统发生短路故障时，能够快速切断故障电流的电流值。

短路保护动作时间是指在故障电流超过保护动作电流一定时间后，断路器将动作切断电路的时间。

整定过程中需要根据设备的短路能力和电力系统的短路电流水平，合理选择短路保护动作电流和短路保护动作时间的参数。

3.接地保护参数：接地保护参数主要包括接地保护动作电流和接地保护动作时间。

接地保护动作电流是指在接地故障发生时，断路器能够快速切断接地故障电流的电流值。

接地保护动作时间是指在接地故障电流超过保护动作电流一定时间后，断路器将动作切断电路的时间。

整定过程中需要根据接地故障电流的大小和设备的接地能力，合理选择接地保护动作电流和接地保护动作时间的参数。

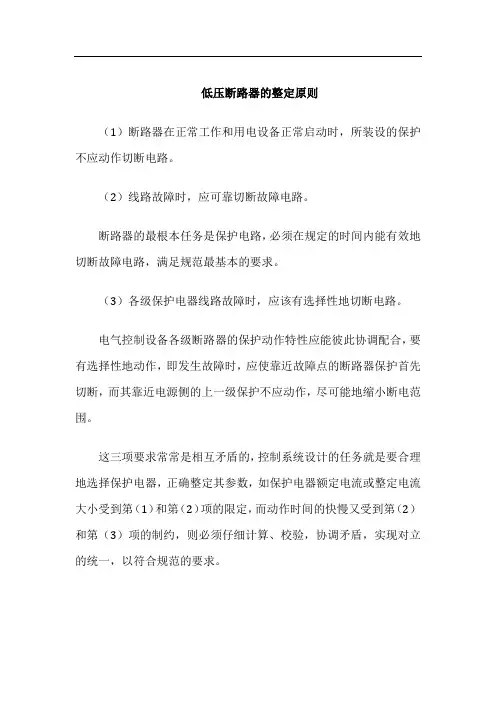

低压断路器的整定原则
（1）断路器在正常工作和用电设备正常启动时，所装设的保护不应动作切断电路。

（2）线路故障时，应可靠切断故障电路。

断路器的最根本任务是保护电路，必须在规定的时间内能有效地切断故障电路，满足规范最基本的要求。

（3）各级保护电器线路故障时，应该有选择性地切断电路。

电气控制设备各级断路器的保护动作特性应能彼此协调配合，要有选择性地动作，即发生故障时，应使靠近故障点的断路器保护首先切断，而其靠近电源侧的上一级保护不应动作，尽可能地缩小断电范围。

这三项要求常常是相互矛盾的，控制系统设计的任务就是要合理地选择保护电器，正确整定其参数，如保护电器额定电流或整定电流大小受到第（1）和第（2）项的限定，而动作时间的快慢又受到第（2）和第（3）项的制约，则必须仔细计算、校验，协调矛盾，实现对立的统一，以符合规范的要求。

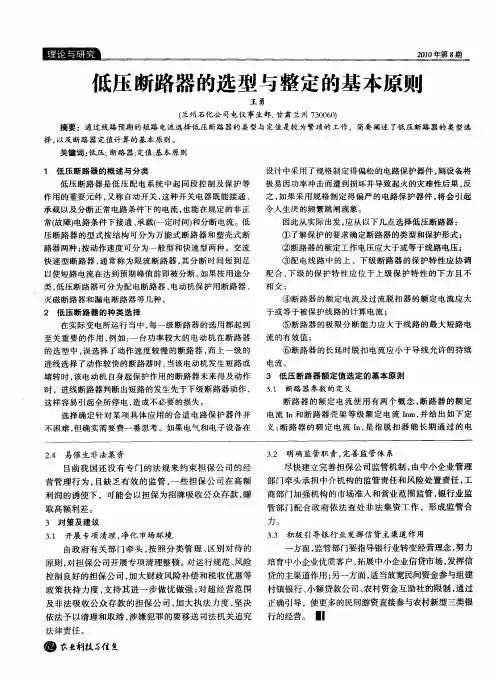

低压断路器的选型与整定的基本原则摘要：低压供电系统的断路器一般也是自动开关，它具有自动开关的功能，在失压、欠压、超载、短路等情况，都能够发挥保护的功能；而电源断路器在低压供电系统中，也往往作为供电回路、发电机的装置而出现，保护供电系统工作正常的情况，并实现了有效的管理与维护。

另外，由于在低压系统中断路器的质量设备的性能之间，也存在着很直接的关系。

所以，为确保设备处于安全的工作环境，对于在低压系统中断路器的质量性能，也给出了相应更严格的规定，在以下的文章中，从设备选型与整定的方面对低压系统中断路器，做出了比较简单的分类与介绍。

关键词：低压设备；断路器；选型；整定、在配电网的供电系统中，断路器是常用的一个电力装置，主要是起保护的功能。

角尽管如此，低压供电系统的断路器在运用的过程中，还是面临着不少的困难，比如：低压供电系统的线路分段水平的高低和尺寸问题等方面，如果是出现任意方面的错误，就会干扰低压供电系统中断路器的正常工作，供电系统就会很容许出现问题。

1低压断路器的基本概述及原理图1.1低压断路器的基本概述低压断路器是整个供电配电体系中相当关键的组成部分，具有电力系统的手动投入的基本功能，同时还能够在线路出现故障之后发生功能。

如果严格根据构造方式对其进行分类，一般可将低压断路器区分为两个形式，分别为塑壳式断路器和万能式断路器；如果严格根据作用产生的速度快慢，可将其区分为高速断路器和慢速断路器；如果严格根据作用的类型分类，可分成电动机保护用、供电用、漏电用等断路器。

其中在对断路器进行选型的同时，必须从几个角度加以研究和思考，例如对于电源比较大的电动机选择断路器的时候则应该选用速度较慢的类型，一旦选用频率较高的类型容易造成短路问题的产生，造成各类电源问题。

1.2低压断路器的原理图图1低压断路器原理1-主触头:2-锁键:3-搭钩(表示自由脱扣机构);4-转轴:5-杠杠:6-复位弹簧:7-过流脱扣器:8-欠压脱扣器;9,10-衔铁;11-弹簧;12-热脱扣器双金属片;13-热脱扣器加热电阻丝;14-上分励脱规器15-释放按钮;16-后电磁铁(电动器)2低压系统中断路器选型分析如果要想确定在低压装置中断路器选择的正确性，所以对于选择的几个关键知识点，必须要有较为清晰的认识，以防止在选择时出现错误，具体的知识点包括：2.1断路器的分类从模具的角度来看，低压系统中的断路器有很多种，例如：小型断路器、模制外壳断路器、通用断路器等；根据应用类别分为选择性断路器和非选择性断路器。

污水处理厂低压断路器的选择与整定随着城市化进程的加快和工业化的不断发展，污水处理厂已成为城市环境保护的重要设施。

在污水处理厂的运行中，设备的稳定性和可靠性至关重要，而低压断路器作为重要的电气保护装置，在污水处理厂的正常运行中发挥着关键作用。

正确选择和整定低压断路器对于保障污水处理厂的安全运行至关重要。

一、低压断路器的选择污水处理厂中的用电设备众多，包括水泵、空气压缩机、搅拌器、风机等，这些设备大部分都是通过低压断路器进行电气保护。

在选择低压断路器时，需要考虑以下几个方面：1.额定电流：根据需要保护的设备额定电流来选择低压断路器的额定电流。

一般来说，额定电流应略大于被保护设备的额定电流，以确保正常运行时不会因过载而触发断路器。

2.短路保护能力：污水处理厂中存在着较大的短路电流，因此选择低压断路器时需要考虑其短路保护能力。

一般来说，应选择短路保护能力强的断路器，以确保在短路故障发生时能够迅速切断电路，保护设备和人身安全。

3.环境条件：污水处理厂的工作环境复杂恶劣，空气中含有大量的湿气和腐蚀性物质，因此选择低压断路器时需要考虑其耐腐蚀性能和防水性能，以确保其能够在恶劣的环境中正常工作。

4.操作和维护方便性：污水处理厂通常人员不多，因此需要选择操作和维护方便的低压断路器，以降低管理成本和维修难度。

正确选择低压断路器需要综合考虑设备特点、环境条件和操作维护等因素，以确保其能够有效地保护设备并在恶劣环境中稳定可靠地工作。

低压断路器的整定是指通过对断路器的保护参数进行调整，确保其在电气故障发生时能够准确、迅速地切断电路，保护设备和人身安全。

在污水处理厂中，正确的低压断路器整定对于保障设备的正常运行和人员的安全至关重要。

低压断路器的整定包括过载保护参数的整定和短路保护参数的整定两个方面。

过载保护参数的整定一般包括额定电流、热保护动作时间和热保护复位时间等参数，而短路保护参数的整定一般包括短路保护电流、短路保护动作时间和短路保护复位时间等参数。

低压总断路器短路保护整定的计算方法，想必从事电气行业多年的电气人员来说再熟悉不过，但是对于一个电气初学者或刚刚工作两三年的人来说就可能一脸懵了。

低压断路器是低压电网中一种重要的保护与控制电器，能够关合，承载和开断正常回路条件下的电流，并能关合，在规定的时间内承载和开断异常回路条件(包括短路条件)下的电流。

随着用电需求的不断增大，处于电力系统末端起保护作用的低压断路器的用量逐年增加，低压断路器除了具有接通，分断电路的功能外，还具有短路保护，漏电保护，过载保护等功能，其中，短路保护又称为瞬动保护。

而整定值是断路器的脱扣器整定电流，一般我们选择断路器的额定电流，也就是脱扣器的额定电流。

整定电流所指的是断路器瞬时脱扣器整定电流倍数，一般配电用10倍额定电流，保护电机用12倍额定电流。

脱扣器的整定电流值肯定大，因为它要起到保护的作用，当电流短路时电流非常大，要瞬间脱扣（也有延时类型的）。

那么低压总断路器短路保护整定计算方法是什么呢？下面本文就给大家详细地介绍一下。

民用建筑中，10/0.4kV变电所的低压总断路器的短路保护需要如何整定，才能避免出现越级跳闸呢?低压总进线断路器通常都带有三段保护功能，即过载长延时(L)、短路短延时(S)和短路瞬时保护（I），那么当下级某个出线回路出现三相短路时;低压总进线断路器的短路瞬时保护（I）会不会出现越级跳闸，即下级出线回路的三相短路电流较大，超过了低压总进线断路器短路瞬时保护（I）的整定值。

低压总进线断路器瞬动脱扣器越级动作而使其短路短延时(S)不起作用，这样将导致大面积停电，从而引起较大停电事故。

【消防泵出线回路进行三相短路电流的计算】:某住宅工程10/0.4kV变电所的消防泵回路在变电所低压柜内和消防泵控制柜进线处发生三相短路的情况进行计算，该变电所变压器容量为630kVA，低压总进线断路器短路瞬时保护（I）整定为9.5kA，其下级消防泵回路断路器短路瞬时保护整定值为4kA。

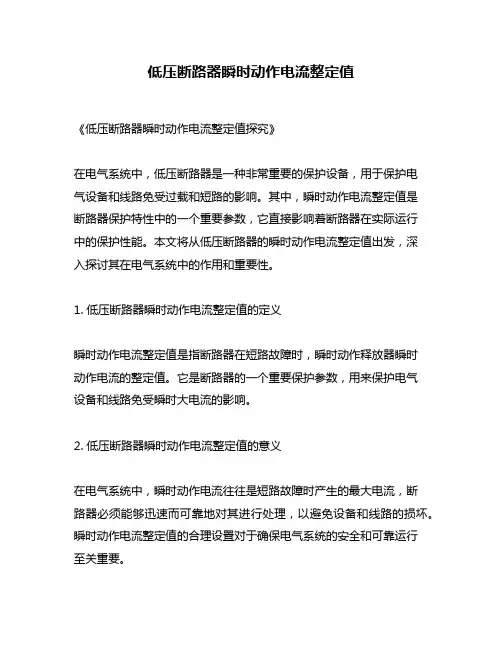

低压断路器瞬时动作电流整定值《低压断路器瞬时动作电流整定值探究》在电气系统中，低压断路器是一种非常重要的保护设备，用于保护电气设备和线路免受过载和短路的影响。

其中，瞬时动作电流整定值是断路器保护特性中的一个重要参数，它直接影响着断路器在实际运行中的保护性能。

本文将从低压断路器的瞬时动作电流整定值出发，深入探讨其在电气系统中的作用和重要性。

1. 低压断路器瞬时动作电流整定值的定义瞬时动作电流整定值是指断路器在短路故障时，瞬时动作释放器瞬时动作电流的整定值。

它是断路器的一个重要保护参数，用来保护电气设备和线路免受瞬时大电流的影响。

2. 低压断路器瞬时动作电流整定值的意义在电气系统中，瞬时动作电流往往是短路故障时产生的最大电流，断路器必须能够迅速而可靠地对其进行处理，以避免设备和线路的损坏。

瞬时动作电流整定值的合理设置对于确保电气系统的安全和可靠运行至关重要。

3. 低压断路器瞬时动作电流整定值的设置方法瞬时动作电流整定值的设置涉及到多方面的因素，包括电气设备的额定电流、线路的容量、短路故障电流等。

常见的设置方法包括经验法、计算法和实测法，而最合理的方法往往是结合多种方法进行综合考虑。

4. 低压断路器瞬时动作电流整定值的调整和校验一旦断路器瞬时动作电流整定值确定之后，就需要对其进行定期的调整和校验，以确保其保护性能处于最佳状态。

调整和校验的方法包括手动调整、电气测试和保护装置的定期维护等。

5. 个人观点和理解对于低压断路器瞬时动作电流整定值，我认为其设置和调整具有一定的技术难度，需要对电气系统有深入的了解和丰富的经验才能做出合理的决策。

随着电气系统的不断发展和变化，瞬时动作电流整定值也需要不断进行调整和优化，以适应不同的工作环境和要求。

通过以上对低压断路器瞬时动作电流整定值的探讨，我们可以发现其在电气系统中具有极其重要的作用，合理的设置和调整将直接影响到系统的安全和可靠运行。

对于电气工程师和技术人员来说，对于瞬时动作电流整定值的深入理解和掌握至关重要。
