如何整定断路器

断路器整定原则，是指根据电网和配电系统运行特性，确定断路器动作参数（脱扣电流、延时时间等）的原则。

其目的是为了确保断路器在发生故障时能够迅速切断故障电流，保护设备和线路免受损害，同时又不因误动作而影响电网和配电系统的正常运行。

断路器整定原则主要包括以下几个方面：1.选择性原则：选择性原则是断路器整定的首要原则。

它要求断路器在故障发生时，只切断故障点及其上游的线路或设备，而不切断故障点下游的线路或设备。

这样可以最大限度地减少故障对电网和配电系统的影响，并便于故障点的查找和修复。

2.灵敏性原则：灵敏性原则是指断路器能够在故障发生时，迅速动作并切断故障电流。

这要求断路器的脱扣电流整定值要小于故障电流的最小值，而且延时时间要尽可能短。

这样可以防止故障电流对设备和线路造成更大的损害，并提高电网和配电系统的可靠性。

3.可靠性原则：可靠性原则是指断路器在正常运行时，不会误动作。

这要求断路器的脱扣电流整定值要大于正常运行电流的最大值，而且延时时间要足够长。

这样可以防止断路器因过载或其他原因而误动作，影响电网和配电系统的正常运行。

4.经济性原则：经济性原则是指断路器的整定要考虑到经济效益，避免不必要的投资和维护费用。

这要求断路器的脱扣电流整定值和延时时间要根据实际情况合理选择，避免过高或过低。

5.协调性原则：协调性原则是指断路器的整定要与上游和下游的断路器相协调，以确保故障时能够正确切断故障电流，并防止故障的蔓延。

这要求断路器的脱扣电流整定值和延时时间要根据上游和下游断路器的整定情况合理选择，避免出现“重叠保护区”或“真空保护区”。

断路器整定是一项复杂而重要的工作，需要考虑多方面的因素，并根据实际情况进行综合考虑。

整定得当的断路器可以确保电网和配电系统安全稳定运行，而整定不当的断路器则可能导致故障的蔓延，甚至造成设备和线路的损害。

因此，断路器整定必须由专业人员进行，并严格按照相关标准和规范执行。

低压总进线断路器保护如何整定低压总进线断路器保护是保障电力系统正常运行和设备安全的重要设备。

断路器保护的整定是指根据电力系统的运行要求和设备特性，合理地设置断路器的保护参数，确保系统的可靠性和安全性。

以下是关于低压总进线断路器保护整定的一些基本知识，以及整定过程中的注意事项。

一、低压总进线断路器的保护类型：低压总进线断路器的保护类型通常包括过载保护、短路保护、接地保护和欠频保护。

其中，过载保护是主要的保护类型，用于保护设备免受长时间过载电流的损害。

短路保护用于在电力系统出现短路故障时快速切断故障电流，防止事故的进一步发展。

接地保护用于检测设备或系统的接地故障，快速切断接地故障电流。

欠频保护用于检测电力系统的频率变化以及可能存在的欠频故障。

二、低压总进线断路器的保护参数：1.过载保护参数：过载保护参数主要包括额定电流和过载保护动作时间。

额定电流是设备所能承受的额定电流值，过载保护动作时间是指在设备承受过载电流一定时间后，断路器将动作切断电路的时间。

整定过程中需要根据设备的额定电流和使用条件，合理选择过载保护动作时间的参数。

2.短路保护参数：短路保护参数主要包括短路保护动作电流和短路保护动作时间。

短路保护动作电流是指断路器在电力系统发生短路故障时，能够快速切断故障电流的电流值。

短路保护动作时间是指在故障电流超过保护动作电流一定时间后，断路器将动作切断电路的时间。

整定过程中需要根据设备的短路能力和电力系统的短路电流水平，合理选择短路保护动作电流和短路保护动作时间的参数。

3.接地保护参数：接地保护参数主要包括接地保护动作电流和接地保护动作时间。

接地保护动作电流是指在接地故障发生时，断路器能够快速切断接地故障电流的电流值。

接地保护动作时间是指在接地故障电流超过保护动作电流一定时间后，断路器将动作切断电路的时间。

整定过程中需要根据接地故障电流的大小和设备的接地能力，合理选择接地保护动作电流和接地保护动作时间的参数。

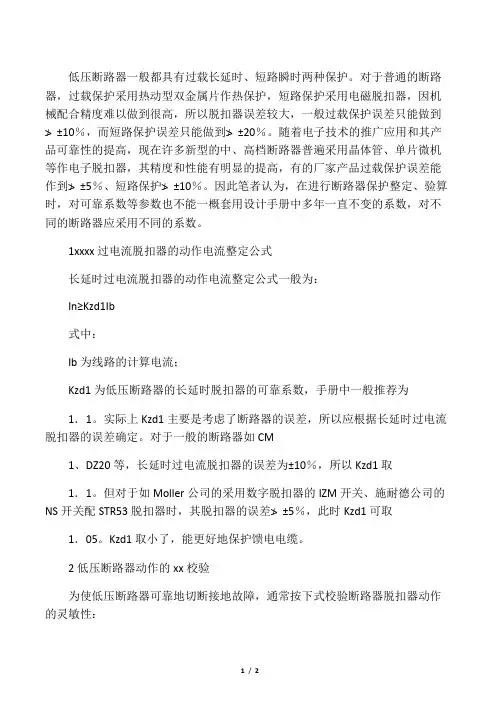

低压断路器一般都具有过载长延时、短路瞬时两种保护。

对于普通的断路器，过载保护采用热动型双金属片作热保护，短路保护采用电磁脱扣器，因机械配合精度难以做到很高，所以脱扣器误差较大，一般过载保护误差只能做到≯±10％，而短路保护误差只能做到≯±20％。

随着电子技术的推广应用和其产品可靠性的提高，现在许多新型的中、高档断路器普遍采用晶体管、单片微机等作电子脱扣器，其精度和性能有明显的提高，有的厂家产品过载保护误差能作到≯±5％、短路保护≯±10％。

因此笔者认为，在进行断路器保护整定、验算时，对可靠系数等参数也不能一概套用设计手册中多年一直不变的系数，对不同的断路器应采用不同的系数。

1xxxx过电流脱扣器的动作电流整定公式长延时过电流脱扣器的动作电流整定公式一般为：In≥Kzd1Ib式中：Ib为线路的计算电流；Kzd1为低压断路器的长延时脱扣器的可靠系数，手册中一般推荐为1．1。

实际上Kzd1主要是考虑了断路器的误差，所以应根据长延时过电流脱扣器的误差确定。

对于一般的断路器如CM1、DZ20等，长延时过电流脱扣器的误差为±10％，所以Kzd1取1．1。

但对于如Moller公司的采用数字脱扣器的IZM开关、施耐德公司的NS开关配STR53脱扣器时，其脱扣器的误差≯±5％，此时Kzd1可取1．05。

Kzd1取小了，能更好地保护馈电电缆。

2低压断路器动作的xx校验为使低压断路器可靠地切断接地故障，通常按下式校验断路器脱扣器动作的灵敏性：Ki≤Ikmin／In式中：Izd为断路器瞬时或短延时的脱扣器整定动作电流；Ikmin为被保护线路末端最小短路电流，一般取为单相接地短路电流；Ki为断路器脱扣器的动作可靠系数，手册中一般推荐取1．3。

实际上Ki也主要是考虑了断路器脱扣器的误差，所以也应根据具体断路器脱扣器的误差确定。

对于一般电磁脱扣器，如CM1、DZ20等，其误差一般为±20％，为保证断路器的可靠动作，Ki应大于1．2，所以Ki一般取1．3。

低压断路器整定一、意义1、躲过线路正常电流，当发生故障电流时分断断路器以保护线路或负载2、上下级断路器间实现选择性配合二、方法1、固定动作定值断路器：选择不同额定电流的断路器2、可调动作定值断路器：选择合适额定电流的断路器，调整断路器脱扣器上动作电流值、动作时间值三、原则1、保证可靠保护：⑴低压断路器过流脱扣器额定电流的选择低压断路器过流脱扣器的额定电流IN.OR不小于线路的计算电流I30，即IN.OR≥I30。

⑵低压断路器过流脱扣器动作电流的整定①瞬时过电流脱扣器动作电流的整定。

低压断路器所保护的对象中，有某些电器设备，这些电器设备在启动过程中，会在短时间内产生数倍于其额定电流的高峰值电流，从而使低压断路器在短时间内承受较大的尖峰电流。

瞬时过电流脱扣器的动作电流Iop o 必须躲过线路的尖峰电流Ipk，即Iop o ≥Krel·Ipk，式中Krel为可靠系数。

在选用断路器时，应注意使低压断路器的瞬时过电流脱扣器的整定电流躲过尖峰电流，以免引起低压断路器的误动作；②短延时过流脱扣器动作电流和动作时间的整定。

短延时过流脱扣器的动作电流Iop s ，也应躲过线路的尖峰电流Ipk，即Iop s ≥Krel·Ipk，式中Krel为可靠系数。

短延时过流脱扣器的动作时间一般分0.2S、0.4S和0.6S三种，按前后保护装置的保护选择性来确定，应使前一级保护的动作时间比后一级保护的动作时间长一个时间级差；③长延时过流脱扣器动作电流和动作时间的整定。

长延时过流脱扣器主要是用来保护过负荷，因此其动作电流Iop l 只需要躲过线路的最大负荷电流即计算电流I30，即Iop l ≥Krel.I30，式中Krel为可靠系数。

长延时过流脱扣器的动作时间应躲过允许短时过负荷的持续时间，以免引起低压断路器的误动作；④过流脱扣器的动作电流与被保护线路的配合要求。

为了不致线路因出现过负荷或短路引起绝缘线缆过热受损甚至失火，而其低压断路器不跳闸事故的发生，低压断路器过流脱扣器的动作电流Iop应符合公式的要求，Iop≤Kol.Ial，式中Ial—绝缘线缆的允许载流量；Kol—绝缘线缆的允许短时过负荷系数，对瞬时和短延时过流脱扣器，一般取4.5；对长延时过流脱扣器，做短路保护时取1.1，只做过负荷保护时取1。

低压断路器的选型与整定的基本原则摘要：低压供电系统的断路器一般也是自动开关，它具有自动开关的功能，在失压、欠压、超载、短路等情况，都能够发挥保护的功能；而电源断路器在低压供电系统中，也往往作为供电回路、发电机的装置而出现，保护供电系统工作正常的情况，并实现了有效的管理与维护。

另外，由于在低压系统中断路器的质量设备的性能之间，也存在着很直接的关系。

所以，为确保设备处于安全的工作环境，对于在低压系统中断路器的质量性能，也给出了相应更严格的规定，在以下的文章中，从设备选型与整定的方面对低压系统中断路器，做出了比较简单的分类与介绍。

关键词：低压设备；断路器；选型；整定、在配电网的供电系统中，断路器是常用的一个电力装置，主要是起保护的功能。

角尽管如此，低压供电系统的断路器在运用的过程中，还是面临着不少的困难，比如：低压供电系统的线路分段水平的高低和尺寸问题等方面，如果是出现任意方面的错误，就会干扰低压供电系统中断路器的正常工作，供电系统就会很容许出现问题。

1低压断路器的基本概述及原理图1.1低压断路器的基本概述低压断路器是整个供电配电体系中相当关键的组成部分，具有电力系统的手动投入的基本功能，同时还能够在线路出现故障之后发生功能。

如果严格根据构造方式对其进行分类，一般可将低压断路器区分为两个形式，分别为塑壳式断路器和万能式断路器；如果严格根据作用产生的速度快慢，可将其区分为高速断路器和慢速断路器；如果严格根据作用的类型分类，可分成电动机保护用、供电用、漏电用等断路器。

其中在对断路器进行选型的同时，必须从几个角度加以研究和思考，例如对于电源比较大的电动机选择断路器的时候则应该选用速度较慢的类型，一旦选用频率较高的类型容易造成短路问题的产生，造成各类电源问题。

1.2低压断路器的原理图图1低压断路器原理1-主触头:2-锁键:3-搭钩(表示自由脱扣机构);4-转轴:5-杠杠:6-复位弹簧:7-过流脱扣器:8-欠压脱扣器;9,10-衔铁;11-弹簧;12-热脱扣器双金属片;13-热脱扣器加热电阻丝;14-上分励脱规器15-释放按钮;16-后电磁铁(电动器)2低压系统中断路器选型分析如果要想确定在低压装置中断路器选择的正确性，所以对于选择的几个关键知识点，必须要有较为清晰的认识，以防止在选择时出现错误，具体的知识点包括：2.1断路器的分类从模具的角度来看，低压系统中的断路器有很多种，例如：小型断路器、模制外壳断路器、通用断路器等；根据应用类别分为选择性断路器和非选择性断路器。

断路器保护电流值的整定1．脱扣器额定电流，断路器框架等级额定电流1）.脱扣器额定电流:断路器脱扣器额定电流指断路器主触点的额定电流值。

2）.断路器壳架等级额定电流Inm:指基本几何尺寸相同和结构相似的框架或塑料外壳中能装的最大脱扣器的额定电流。

举个例子：DZ20Y-100/3300-80ADZ表示塑壳式断路器，20表示设计序号，Y为一般型（指的是额定极限短路分断能力级别），100A表示断路器框架等级额定电流，80A表示脱扣器额定电流，3300中3表示3极，300表示热磁脱扣器。

同一系列中有多种壳架等级额定电流，例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流。

同一壳架等级额定电流中又有多种脱扣器额定电流，例如100A壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A等脱扣器额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A脱扣器额定电流。

DZ20-100和DZ20-225两种壳架等级中都有100A脱扣器额定电流，但断路器体积外形和分断能力不相同。

2.热磁脱扣、电子脱扣1).热磁脱扣是复式脱扣，它包含热脱扣、电磁脱扣两个功能。

热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构，用于过载保护；电磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣，用于短路保护。

2).电子脱扣可以有以上所有功能，并可以方便地进行整定。

电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。

优缺点：热磁脱扣性能稳定且不受电压波动影响、寿命长、灵敏度低；（推荐使用）电子脱扣功能完善、灵敏度高、整定方便、受电源影响、略易损坏。

适用场合：要求不高而且参数固定不变的一般采用热磁脱扣器，够经济。

精度要求较高，参数需要设定或改变的一般采用电子脱扣器，够安全。

3.施耐德断路器Ir、Tr、Ii、Isd、Tsd参数含义1).Ir-过载长延时脱扣电流整定值2).Tr-过载长延时脱扣时间整定值3).Ii-短路瞬时脱扣电流整定值4).Isd-短路短延时脱扣电流整定值5).Tsd-短路短延时脱扣时间整定值4.过载长延时，短路短延时，短路瞬时脱扣电流整定值1.断路器的整定电流Ir：脱扣器整定到动作的电流值。

断路器整定参数
断路器的整定参数是指在不同的电气系统中，根据电路的电流和故障情况，对断路器的动作性能进行调整和设置的参数。

下面是一些常见的断路器整定参数：
1. 额定电流（Rated Current）：指断路器设计的最高允许电流。

根据电路负载和故障电流的预测，选择适当的额定电流。

2. 动作时间（Trip Time）：指断路器从检测到故障电流到断开电路的时间。

根据电路的短路电流和故障性质，设置合适的动作时间，以确保快速断开电路，保护设备和人员的安全。

3. 熔断电流（Rated Breaking Capacity）：指断路器在断开故障电流时能够安全熔断的最大电流。

根据电子设备或电路的要求，选择具有足够的熔断电流的断路器。

4. 过载保护（Overload Protection）：包括长时间过载电流的保护。

设置合适的过载保护参数，以便在电路超过额定电流但不到短路电流时，断路器可以延迟一段时间才动作。

5. 短路保护（Short Circuit Protection）：包括短时间内高电流的保护。

根据电路的短路电流和故障条件，设置适当的短路保护参数，以便在电路遭遇短路时，断路器可以快速断开电路。

这些参数的设定通常通过断路器的电子控制装置（如热继电器、数字保护装置等）进行调整。

具体的整定参数会根据不同的断路器类型（如空气断路器、磁力断路器、真空断路器等）和应用环境而有所不同。

对于实际的断路器整定操作，建议咨询电气工程师或具备相关经验的专业人士。
