数字控制器的设计方法解析

数字PID控制系统设计方案如下：一、引言PID控制器是一种常用的闭环控制算法，用于调节系统的输出以使系统稳定在设定值附近。

数字PID控制系统通过数字信号处理器（DSP）或单片机实现PID控制算法，具有灵活性高、易实现和调试等优点。

本文将介绍数字PID控制系统的设计方案，包括硬件连接、软件算法设计和系统调试等内容。

二、硬件设计1. 控制对象：确定待控制的物理对象或过程，例如电机转速、温度、液位等。

2. 传感器：选择合适的传感器获取待控量的反馈信号，如编码器、温度传感器、压力传感器等。

3. 执行器：选择合适的执行器，如电机、阀门等，用于调节系统输出。

4. 控制器：采用DSP或单片机作为数字PID控制器，负责计算PID 控制算法输出并控制执行器。

三、软件算法设计1. PID算法：根据系统特性和需求设计PID控制算法，包括比例项、积分项和微分项的权重和计算方法。

2. 离散化：将连续时间的PID算法离散化，适应数字控制器的运算方式。

3. 反馈控制：读取传感器反馈信号，计算PID输出，并控制执行器实现闭环控制。

四、系统调试1. 参数整定：通过实验和调试确定PID控制器中的比例系数、积分时间和微分时间等参数。

2. 稳定性测试：观察系统响应和稳定性，调整PID参数以提高系统性能。

3. 实时监测：实时监测系统输入、输出和误差信号，确保PID控制器正常工作。

五、性能优化1. 自适应控制：根据系统动态特性调整PID参数，实现自适应控制。

2. 鲁棒性设计：考虑系统模型不确定性和外部扰动，设计鲁棒性PID 控制算法。

3. 高级控制：结合模糊控制、神经网络等高级控制方法，优化系统性能。

六、总结数字PID控制系统设计是一项重要的控制工程任务，通过合理的硬件设计和软件算法实现，可以实现对各种控制对象的精确控制。

希望通过本文的介绍，读者能够了解数字PID控制系统的设计原理和实现方法，并在实践中不断提升控制系统设计和调试的能力。

数字控制器的连续化设计步骤-概述说明以及解释1.引言1.1 概述数字控制器的连续化设计步骤是指将传统的离散控制器转化为连续化控制器的过程。

在数字控制领域，离散控制器常常由于采样时间过长或采样频率过低而导致性能不佳，无法满足实际控制需求。

为了克服这一问题，连续化设计步骤被提出，旨在将离散控制器转化为连续时间域的控制器，从而提高控制系统的动态性能。

在连续化设计步骤中，首先需要对系统进行建模和分析，以获得系统的数学模型。

然后，通过使用连续化设计方法，对离散控制器进行调整和改进。

这个过程包括参数调节和滤波器设计等步骤，以获得更高的控制性能。

通过连续化设计，离散控制器可以更好地适应连续时间域的控制系统，从而提高了系统的响应速度和稳定性。

此外，连续化设计还可以有效地减少系统的抖动和震荡现象，使系统更加平稳。

本文将详细介绍数字控制器的连续化设计步骤。

首先，会对连续化设计的概念和背景进行概述，阐明其在数字控制领域的重要性和意义。

接下来，会详细介绍连续化设计的具体步骤，包括系统建模、参数调节和滤波器设计等内容。

最后，对连续化设计的优点和局限性进行总结，并展望其未来的发展方向。

通过本文对数字控制器的连续化设计步骤的详细介绍，读者将能够深入了解如何将离散控制器转化为连续时间域的控制器，并在实际应用中取得更好的控制效果。

同时，本文还将展示连续化设计在控制领域的巨大潜力，并为相关领域的研究和应用提供有益的参考。

1.2 文章结构文章结构部分的内容：本文主要围绕数字控制器的连续化设计步骤展开讨论，分为引言、正文和结论三个主要部分。

引言部分主要对本文的研究背景和意义进行介绍。

首先对数字控制器进行了概述，指出了数字控制器在工业自动化领域的重要性和应用广泛性。

随后介绍了本文的结构，以便读者更好地理解本文的组织框架。

最后明确了本文的目的，即通过对数字控制器的连续化设计步骤进行研究，为相关领域的研究人员提供指导和参考。

正文部分按照步骤进行了详细的介绍。

简述数字控制器的离散化设计的步骤
数字控制器是现代制造业中广泛使用的控制装置，它可以通过数字信号来控制机器和设备的运动，从而实现高效、精确的加工过程。

离散化设计是数字控制器开发过程中非常重要的一步，下面我们来简述数字控制器的离散化设计的步骤。

1. 确定控制对象及其数学模型
首先需要确定所要控制的对象，如数控机床等，然后建立其数学模型。

数学模型可以是连续时间模型或离散时间模型，根据控制对象和控制要求的不同选择不同的数学模型。

2. 确定采样周期
采样周期是指控制系统对被控对象进行采样的时间间隔，采样周期的选择既要满足系统的动态响应要求，也要考虑到硬件实现的可行性。

3. 离散化控制系统
根据数学模型和采样周期，将控制系统进行离散化。

离散化可以采用欧拉离散化、莱普拉斯变换等方法，将连续时间模型转换为离散时间模型。

4. 设计控制算法
在离散化的控制系统中，需要设计相应的控制算法。

控制算法可以是PID控制、模型预测控制、自适应控制等。

5. 程序实现和仿真
根据设计的控制算法，编写程序并进行仿真验证，检验控制系统的性能是否符合要求，可以对算法进行优化。

6. 实验验证
在实际控制系统中，进行实验验证，不断进行优化和调整，使控制系统达到最佳性能。

以上就是数字控制器离散化设计的步骤，通过严密的设计和实验验证，可以实现数字控制器的高效、精确控制，提高制造业的生产效率和产品质量。

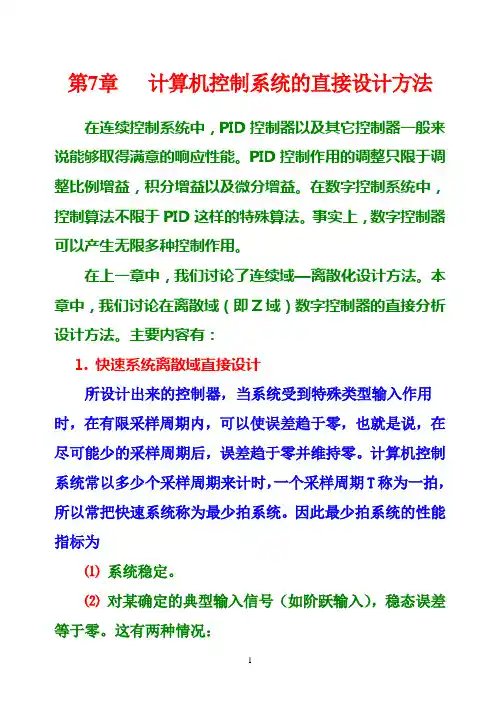

第7章计算机控制系统的直接设计方法在连续控制系统中，PID控制器以及其它控制器一般来说能够取得满意的响应性能。

PID控制作用的调整只限于调整比例增益，积分增益以及微分增益。

在数字控制系统中，控制算法不限于PID这样的特殊算法。

事实上，数字控制器可以产生无限多种控制作用。

在上一章中，我们讨论了连续域—离散化设计方法。

本章中，我们讨论在离散域（即Z域）数字控制器的直接分析设计方法。

主要内容有：1. 快速系统离散域直接设计所设计出来的控制器，当系统受到特殊类型输入作用时，在有限采样周期内，可以使误差趋于零，也就是说，在尽可能少的采样周期后，误差趋于零并维持零。

计算机控制系统常以多少个采样周期来计时，一个采样周期T称为一拍，所以常把快速系统称为最少拍系统。

因此最少拍系统的性能指标为⑴系统稳定。

⑵对某确定的典型输入信号（如阶跃输入），稳态误差等于零。

这有两种情况：①要求在采样点上稳态误差等于零，采样点之间稳态误差不为零，见图7.1（a）。

②不仅在采样点上，而且在采样点之间稳态误差都等于零,见图7.1（b）。

常把前者称为有纹波系统，后者称为无纹波系统。

⑶在满足以上条件的前提下，系统应以最快速度达到稳态。

2. 慢速系统离散域直接设计所谓慢速系统一般是指被控对象具有大惯性、长滞后的性质。

值得说明的是，随着科学技术的发展，计算机控制系统离散域直接设计方法的研究发展迅速，新方法层出不穷。

相信计算机控制系统的直接设计方法会日渐成熟，得到广泛的应用。

7.1 最少拍数字控制器设计方法我们从最简单的系统设计开始。

本节介绍最少拍数字控制器设计方法是针对被控对象脉冲传递函数是稳定的，且输入信号为单位阶跃函数。

这种方法有直观的物理概念，计算相当简单，调整、反复计算容易。

根据数字控制器的输出序列中的第一个值，即控制量的初值)0(u ，是否人为地加以规定，分两种情况处理：一是控制量的初值)0(u 不加规定；二是控制量的初值)0(u 加以规定。

简述数字控制器的离散化设计的步骤数字控制器（Digital Controller）是一种用数字信号来控制机械或电气系统的设备。

数字控制器的核心是控制算法，因此离散化设计是数字控制器设计的重要环节之一。

本文将介绍数字控制器的离散化设计步骤。

一、系统建模系统建模是数字控制器设计的第一步。

系统建模的目的是将被控制系统的动态行为以数学模型的形式描述出来。

常用的系统建模方法有传递函数法、状态空间法等。

二、控制算法设计控制算法设计是数字控制器的核心环节。

控制算法的目的是将系统的控制目标转化为数字控制器可执行的指令。

常用的控制算法有比例控制、积分控制、微分控制、PID控制等。

三、采样周期选择采样周期是数字控制器离散化设计中的重要参数。

采样周期的选择应根据被控制系统的动态特性、控制算法的要求以及数字控制器的性能指标等因素进行综合考虑。

一般来说，采样周期越小，数字控制器的响应速度越快，但是也会增加系统的计算负担。

四、离散化方法选择离散化方法是将连续时间系统转化为离散时间系统的过程。

常用的离散化方法有零阶保持法、一阶保持法、Tustin变换法等。

离散化方法的选择应根据被控制系统的动态特性、控制算法的要求以及数字控制器的性能指标等因素进行综合考虑。

五、数字控制器实现数字控制器实现是数字控制器离散化设计的最后一步。

数字控制器的实现可以采用FPGA、DSP、单片机等硬件平台，也可以采用C、C++等编程语言进行软件实现。

数字控制器实现的目的是将离散化后的控制算法实现为数字控制器可执行的指令。

数字控制器的离散化设计包括系统建模、控制算法设计、采样周期选择、离散化方法选择和数字控制器实现等步骤。

离散化设计的目的是将连续时间系统转化为数字控制器可执行的指令，从而实现对被控制系统的精确控制。

第四章数字控制器的连续化设计方法模拟控制系统的控制过程是通过传感器把被测的各个模拟参量，比如温度、流量、压力、液位、成份等，变换成电信号（电流、电压），再送给模拟调节器。

在调节器中，被测模拟参量转换成的电信号与设定值进行比较后，经过PID控制器送到执行机构，改变进给量，达到自动调节的目的。

系统的控制器是连续模拟环节，也称为模拟调节器。

而在数字控制系统中，用数字控制器来代替模拟调节器。

传感器输出的电信号通过A/D转换器转换成数字信号，送给数字控制器。

控制器按照一定的控制算法进行运算处理后，输出控制量，再经过D/A转换成模拟量，通过执行机构去控制生产过程，使控制参数达到给定值。

在计算机控制系统中，用计算机来控制和调节被控对象，实现数字控制器的功能。

计算机控制系统的设计，是指在给定系统性能指标的条件下，设计出控制器的控制规律和相应的控制算法，并通过控制程序加以实现，对硬件电路、外围设备、执行机构等进行控制，实现控制功能。

为什么要用计算机实现数字控制器的功能？主要是因为它有以下优点：（1）可以分时控制，实现多回路控制计算机的运行速度比较快，而被控对象变化一般都比较缓慢，因此用一台计算机可以控制多个外围设备。

计算机采用分时控制，轮流为每个外围设备服务，既提高了控制系统的速度，又大大节省了硬件开销。

（2）控制算法灵活，功能强大，能实现复杂的控制规律使用计算机，通过控制程序实现控制算法，可根据实际需要调节控制参数，不需要修改硬件就可改变控制方案，因此非常灵活。

此外计算机不仅可以实现数字PID控制，而且还可以应用直接数字控制、模糊控制、自适应控制等各种控制方法。

计算机控制系统中，计算机不仅要完成控制任务，还可实现监控、数据采集、显示、报警等各种功能，因此控制系统的功能非常强大，可以节约人力、物力。

（3）系统的可靠性高，稳定性好用应用软件实现数字控制器的功能，比用硬件组成的调节器具有更高的可靠性和稳定性，而且容易调试，维修方便。

简述数字控制器的离散化设计的步骤
数字控制器是一种常用于控制机械和电子设备的计算机系统。

在数字控制器的离散化设计中，需要按照以下步骤进行：
1. 系统建模：首先需要对控制系统进行建模，确定其输入输出关系，选择适当的控制算法和控制器结构。

2. 离散化处理：通过对连续时间控制器进行离散化处理，将其转化
为离散时间控制器，以便于数字控制器进行实现。

3. 数字控制器设计：根据控制系统的需求和离散化处理后的控制器
模型，设计数字控制器的硬件平台和软件算法，并进行实现。

4. 系统测试与优化：对设计好的数字控制器进行系统测试，并进行
优化调整，以确保其满足控制系统的性能指标和稳定性要求。

需要注意的是，数字控制器的离散化设计是一项复杂的任务，需要深入理解控制系统的工作原理和数学模型，熟练掌握离散化技术和数字控制器的设计方法，以及具备良好的工程实践经验。

同时，还需要关注数字控制器的实时性和可靠性，以确保其在工业应用中的稳定运行。

数字多相控制器相位数字多相控制器相位控制是一种广泛应用于电力系统中的控制技术，它通过精确地控制相位关系来实现系统的稳定运行。

本文将介绍数字多相控制器相位控制的基本原理、设计方法以及应用场景。

一、基本原理数字多相控制器是通过数字信号处理器（DSP）来实现相位控制的。

它通过采集系统的电压、电流等信号，经过数字滤波、放大和处理后，生成控制信号，再通过功率变换器将控制信号施加到系统中，实现对系统相位的精确控制。

数字多相控制器相位控制的关键在于精确地计算和控制各相位的相位差。

相位差的大小和方向直接影响着系统的运行状态，如功率分布、电压波动等。

因此，数字多相控制器需要具备一定的数学模型和算法，能够准确地计算和控制相位差。

二、设计方法数字多相控制器的设计主要包括硬件设计和软件设计两个方面。

硬件设计方面，需要选择合适的功率变换器、采样电路、滤波器等组件，以满足系统的功率、采样、滤波等需求。

同时，还需要考虑控制器的散热、电磁兼容等问题。

软件设计方面，需要设计合适的算法和程序，实现相位控制的功能。

通常，数字多相控制器会采用嵌入式系统编程语言，如C/C++或汇编语言，编写控制算法和程序。

三、应用场景数字多相控制器相位控制广泛应用于电力、电子、通信等领域，如电力系统的并网逆变器、分布式能源系统、电动汽车充电桩等。

通过数字多相控制器相位控制，可以实现系统的稳定运行、降低能耗、提高效率等目的。

总之，数字多相控制器相位控制是一种重要的控制技术，它通过精确地控制相位关系来实现系统的稳定运行。

在实际应用中，需要根据系统需求和环境条件选择合适的数字多相控制器，并进行调试和优化，以达到最佳的控制效果。
