长距离输水管线管道试压方法的探讨近些年来，我国的长距离输水工程实现了良好的发展与建设，长距离输水管线管道也逐渐增加，在输水管道建设中，管道试压是十分重要的检测环节，通过管道试压能够对管道的气密性以及强度进行测试和了解，保证成距离输水工程的顺利推进。

当前怎样制定科学有效、安全环保的试压方法就成为长距离输水管道施工建设中需要解决的重要问题。

文章就长距离输水管线管道试压方法进行分析和研究。

标签：长距离输水管线；管道试压；方法在供水系统中，输水管线就是将原水从水库、河流等输送到水厂的管线中，或者是将水从水厂输送到城市管网的供水干线中。

输水管的口径比较大，管线的长度也比较长，通常情况下，沿线基本上没有其他的支线，整个供水系统中，输水管线占有十分重要的地位和作用，如果出现问题，就会造成大面积的停水，影响正常的生产生活。

因此长距离输水管线管道试压工作是十分必要的，从而保证整个工程的建设质量。

1 长距离输水管线试压方法的选择长距离输水管线管道试压工作中，经常会遇到这种的问题，压力太大，使得管道的使用时间缩短，出现安全隐患，需要进行降压工作。

还有就是压力太小，无法达到输水的需要。

所以需要采用合适的试压方法。

当前使用比较普遍的试压方法主要有两种，一是通过管道环向应力进行水平试压，试压时管道承受的环向压力要小于管材最低强度的0.9倍[1]。

二是以管道中试压介质的压力容积图进行压力控制，如果图形出现非线性时，就不能再进行加压。

这就需要对管道的材料以及试压的介质进行研究。

供水管道有很多种材料，并且能够保证质量和功能，与长距离输水管道对材料的需求相适应。

常见的管道试压介质主要是洁净水和压缩空气。

需要根据管道自身的实际情况以及施工技术、工艺、外界环境等确定管道试压介质。

在选择管道试压方法时要存在不同的要求，目前比较流行的是管道环形压力试压法，这种方法的操作过程比较简单便利，但是也存在着一定的不足，主要是在实际工程中会理想化的将管道的屈服强度当作一样，但是实际上由于工艺的限制，并不能保证每一个管道的强度是一致的。

长距离输水管道水压试验技术规范一、基本规定1、长距离输水管道安装、接口水压试验、土方回填等工序完成后，管道应进行包含管道附属设施、管道附件等的整体水压试验。

2、进行水压试验时应有安全防护措施，作业人员应按相关安全作业规程进行操作，并应采取措施确保人员、交通通行和附近设施的安全。

二、水压试验前准备（一）一般规定1、水压试验前，应清除管道内的杂物，试验管段所有敞口应封闭且不得有渗漏水现象。

2、水压试验分段应结合工程布置、工作压力、管道材质、试验条件等因素综合确定，不具备使用原状土做靠背时，可采用检修阀井之间的管段为一个试验段，一个试验段的长度不宜大于10km，水压试验宜从管线最高点向最低点依次逐段进行。

3、施工单位应根据设计要求编制水压试验方案，经监理单位批准并报建设单位备案。

（二）试验段后背水压试验前，试验段后背应符合下列规定：1、试验段管端后背应设在原状土或人工支撑体上，后背墙面应平整并与管道轴线垂直，后背强度、刚度、稳定性应满足试验压力要求；2、试验段端部的第一个接口应采用柔性接口，或采用特制的柔性接口堵板；3、检修阀门作为堵板时，阀门应满足试验所要求的密封性和强度要求，必要时采取措施减少阀门工作压差。

当阀门不能作为堵板时，可临时拆除阀门，增设堵板；4、阀门井作止推设施时，应满足相应要求。

（三）管道附属设施水压试验前，管道附属设施安装应符合下列规定：1、未设置镇墩（支墩）、锚固设施的管件，应采取加固措施；2、非隐蔽管道的固定设施已按设计要求安装完成；3、管道附属设施已按要求完成紧固、锚固；4、管道镇墩（支墩）、锚固设施的混凝土强度满足设计强度要求。

（四）管道附件水压试验前，管道附件及安装应符合下列规定：1、空气阀应处于开启状态；2、泄水阀应处于关闭状态；3、试验段中间的检修阀、连通阀等附件应处于打开状态；4、流量计、压力计等仪表已鉴定校准。

三、试压用材料及设备安装（一）材料及设备应正确选择试压用材料及设备，设备应处于良好的工作状态。

管道水压试验标准管道水压试验是指在管道安装完成后，通过加压水进行试验，以验证管道的密封性和耐压性能。

管道水压试验是管道安装工程中非常重要的一环，其标准化操作对于保证管道系统的安全运行至关重要。

下面将详细介绍管道水压试验的标准操作流程及注意事项。

一、试验设备准备。

1. 管道水压试验所需的设备包括水泵、压力表、密封胶条等。

2. 检查水泵、压力表等设备是否完好，确保试验设备的正常运行。

二、试验前准备。

1. 清理管道内部，确保管道内部干净，无杂物。

2. 检查管道连接处的密封胶条，确保密封胶条完好无损。

三、试验操作流程。

1. 将水泵接入管道系统，开始加压。

2. 逐渐增加水泵的出水量，直至达到试验压力。

3. 保持试验压力一段时间，观察管道系统是否有漏水现象。

4. 逐渐减小水泵的出水量，直至压力降至零。

5. 关闭水泵，等待一段时间，再次观察管道系统是否有漏水现象。

四、试验标准。

1. 试验压力应符合设计要求，一般为设计压力的1.5倍。

2. 试验时间应符合规定，一般为15分钟。

3. 试验过程中不得有任何漏水现象。

4. 试验完成后，记录试验数据，包括试验压力、试验时间等。

五、注意事项。

1. 在试验过程中，严禁超压操作，以免对管道系统造成损坏。

2. 试验完成后，应及时清理试验现场，恢复管道系统正常状态。

3. 如发现管道系统有漏水现象，应及时停止试验，并进行修复后重新试验。

六、结论。

管道水压试验是管道安装工程中必不可少的一项工作，其标准化操作对于保证管道系统的安全运行至关重要。

只有严格按照标准操作流程进行试验，并严格按照试验标准进行检验，才能保证管道系统的密封性和耐压性能符合要求，确保管道系统的安全运行。

综上所述，管道水压试验标准的执行对于保障管道系统的安全运行具有重要意义，务必严格按照标准操作流程进行操作，确保试验的准确性和可靠性。

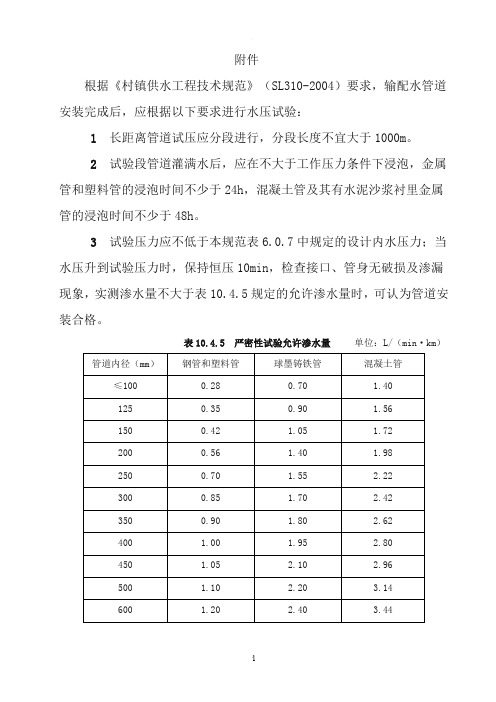

附件根据《村镇供水工程技术规范》（SL310-2004）要求，输配水管道安装完成后，应根据以下要求进行水压试验：1 长距离管道试压应分段进行，分段长度不宜大于1000m。

2 试验段管道灌满水后，应在不大于工作压力条件下浸泡，金属管和塑料管的浸泡时间不少于24h，混凝土管及其有水泥沙浆衬里金属管的浸泡时间不少于48h。

3 试验压力应不低于本规范表6.0.7中规定的设计内水压力；当水压升到试验压力时，保持恒压10min，检查接口、管身无破损及渗漏现象，实测渗水量不大于表10.4.5规定的允许渗水量时，可认为管道安装合格。

表10.4.5 严密性试验允许渗水量单位：L/（min·km）附：给水管道水压试验记录填写说明1.设计最大工作压力（Mpa）：由设计出；2.试验压力（Mpa）：查表7.3.15；3.10分降压值（Mpa）：实测观察；一般2小时内不大于0.05Mpa；4.允许渗水量L/(min)·(km)：查表7.3.16；5.注水法（1）达到试验压力的时间（t1）：观察记录；（2）恒压结束时间(t2)：观察记录；（3）恒压时间内注入的水量W（L）：观测记录；（4）渗水量q（L/min）：计算，q=W/（T1-T2）；（5）折合平均渗水量L/(min)·(km)：计算渗水量×1000/试验段长度；实例：某工程管道长度为155m，管径为Φ100mm，管材为PE，接口种类为热熔连，设计最大工作压力0.4Mpa。

第一次试压：10分钟内降压0.004Mpa,达到试验压力的时间t1为8：30，恒压结束时间t2为10：30，恒压时间内注入水量为0.52L，计算并填表。

（1）根据查表7.3.15得知，试验压力为工作压力的1.5倍，试验压力为0.6 Mpa。

（2）根据实测观察，2小时内降压0.045 Mpa，所以，10分钟降压值为0.045/12=0.00375 Mpa。

（3）根据表7.3.16得知，允许渗水量为0.28 L/(min)·(km)。

附件3《长距离输水管道水压试验规程》河南省地方标准编制说明一、编制的目的和意义中国水资源地区分布很不平衡，河南是缺水大省，需要南水北调、引江济淮、西水东引等引（调）水工程的建设。

随着城市供水工程和水利引（调）水工程建设规模的不断扩大，取水距离延长，长距离输水管道工程建设项目越来越多。

减少管道漏损率是长距离输水管道节水要求的重要指标，而检测和控制管道漏损率的主要方法为管道工程的水压试验。

安全供水是国民经济、社会发展、人民身体健康的前提与保障，是关系到社会稳定的大局，管道工程质量是安全供水的基本保障，而检验长距离输水管道工程质量的有效方法为管道工程的水压试验。

根据长距离输水管道口径大、工作压力大、线路环境复杂的特点，中国工程建设标准化协会颁布了《城镇供水长距离输水管（渠）道工程技术规程》（CECS 193：2005），包括了长距离输水管道工程的设计、施工及运行等内容，没有涉及管道工程的水压试验内容。

现行的《给水排水管道工程施工及验收规范》（GB50628-2008）、《工业金属管道工程施工质量验收规范》（GB 50184－2011）及《预应力钢筒混凝土管道技术规范》（SL 702-2015）管道功能性试验章节中部分条款，不适合长距离输水管道水压试验的技术要求，不能科学指导我省长距离输水管道的水压试验工作。

目前我省在长距离输水管道水压试验方面尚无专门的技术规程可依，为规范管理我省长距离输水管道水压试验工作，保证供水安全和工程节水，结合河南省市政供水工程和水利引（调）水工程实际，制定河南省地方标准《长距离输水管道水- 1 -压试验规程》是非常必要的。

2014年7月，在《给水排水管道工程施工及验收规范》（GB50628-2008）的基础上，河南省南水北调中线工程建设管理局颁布了《河南省南水北调受水区供水配套工程输水管道水压试验方案》，成功地指导了河南省南水北调输水管道水压试验工作；2018年，河北省水利水电第二勘测设计研究院在河北省南水北调工程实践的基础上，编制了河北省地方标准《长距离输水管道整体水压试验技术规程》（DB13/T 2718-2018）。

长距离输水‎管的要求（水利方面）一、管材及接口‎输水干管穿‎越公路时，管道水平及‎垂直转弯段‎弯管为钢管‎，其余采用顶‎应力筋混凝土管．橡胶圈柔性‎接口。

预应力混凝‎土管0+000—9+000选用‎0.8MPa,其余均采用‎0.6MPa。

阀门附件与‎管道采用法‎兰连接。

管道水平、垂直转弯处‎设置支墩，镇墩，硷采用c1‎5。

二、施工放线施工单位以‎建设单位移‎交的控制桩‎及桩号、水准桩及桩‎号为依据，进行管道轴‎线的定位放‎线，校对轴线高‎程及管线长‎度，遇弯道处测‎出实际管轴‎线转角，经建设单位‎和设计单位‎验线后方可‎开挖．分区段的定‎位放线必须‎要控制轴线‎、高程的准确‎和统一，自检、复检合格后‎方可进行下‎一道工序。

三、基槽开挖基槽按设计‎断面开挖，以区段内设‎计管道中心‎线，基底高程为‎控制，不允许超挖‎。

如出现超挖‎，应用与基料‎土相同的土‎料回填，并夯实至原‎土95%以上密实度‎．本设计管道‎直接座于原‎土上，要求管基包‎角为120‎度，如有间隙，可有粗沙垫‎实．可采用机械‎挖土，但应在设计‎基底上留有‎200mm‎以上的保护‎层，管道按装前‎人工清理并‎夯实至设计‎标高，并保证原状‎土层不被扰‎动。

管基包角及‎承口部位应‎局部挖成槽‎坑。

坑深度及大‎小应．与承口外形‎相适应。

施工中如出‎现土质差异‎较大或遇有‎淤泥等异常‎悄况。

应及时报告‎建设单位和‎设计单位．进行基础处‎理后方可进‎行下一道施‎工工序。

管道穿越建‎筑物时，由方工草位‎、建设单位和‎设计单位现‎场处理。

雨季及有地‎下水情况时‎，应有降排水‎措施，基坑内不允‎许有积水，以达到干燥‎施工。

遇有水沟、河道、卤渠或地下‎水位较高情‎况时，据现场情况‎由建设单位‎、设计单位和‎施工单位三‎方现场确定‎排水降水方‎案及基础处‎理措施。

四，管道安装管道安装要‎求按反水流‎方向自下而‎上及承口向‎前的原则进‎行施工．管道安装前‎应清除管道‎表面浮土和‎各种杂物，进行外观标‎志的复查，清理承口、插口工作面‎及密封圈上‎粘连的杂物‎。

长距离输水管道水压试验方法及验收标准探析发布时间：2023-02-02T08:57:06.147Z 来源：《工程建设标准化》2022年第18期作者：张健鹏[导读] 长距离输水管道在具体使用过程中具有输水量大、压力高等特点，因此，一旦出现渗漏问题就会导致输水管道出现安全事故，严重影响长距离输水管道沿线的环境。

张健鹏中国水利水电第五工程局有限公司摘要：长距离输水管道在具体使用过程中具有输水量大、压力高等特点，因此，一旦出现渗漏问题就会导致输水管道出现安全事故，严重影响长距离输水管道沿线的环境。

由于长距离输水管道在进行水压试验过程中管道分段比较多，产生的压力荷载比较大，所以需要的费用比较高。

通常情况下，水压试验主要是在输水管道建设施工过程中进行，水压试验完成之后需要对其设备进行拆除。

关键词：长距离;输水管道;水压试验;探析引言目前,我国长距离输水管道工程水压试验方法和验收标准参照的规范是《给水排水管道工程施工及验收规范》。

但其中个别条款不适合长距离输水管道工程水压试验,例如9．1．1条第1项规定:“压力管道应按本规范第9．2节的规定进行压力管道水压试验,试验分为预试验和主试验阶段;试验合格的判定依据分为允许压力降值和允许渗水量值,按设计要求确定;设计无要求时,应根据工程实际情况,选用其中一项值或同时采用两项值作为试验合格的最终判定依据”;9．1．9条规定:“管道的试验长度除本规范规定和设计另有要求外,压力管道水压试验的管段长度不宜大于1．0km”;9．2．5条第2项规定:“水泵、压力计应安装在试验段的两端部与管道轴线相垂直的支管上”;9．2．7条规定管道安装检查合格后即可进行回填土施工,管道顶部回填土留出接口位置;9．2．8条第2项规定:“试验管段不得用闸阀做堵板,不得含有消火栓、水锤消除器、安全阀等附件”。

1水压试验分段设置原则及要求 1.1试压准备工作（1）结合工程实际情况将输水管道的端头用封嘴封住，对需要进行水压试验的井内装置进行检查，查看是否存在压力泄露的情况。

管道水压试验作业指导书一、引言管道水压试验是指在管道施工完成后，为了验证管道的密封性和承载能力，在给管道注水，施加一定压力的情况下，进行的一项测试工作。

本次试验旨在测试管道的水密性和耐压能力，确保施工质量，保证管道的安全使用。

二、试验前准备1. 管道试验方案的制定：根据管道的种类、规格和设计要求，制定相应的试验方案，并向相关部门报备。

2. 材料准备：准备好所需的水泵、管道连接件、压力表、隔离阀门等试验设备。

3. 管道检查和清洗：检查管道的安装情况，确保连接牢固，无渗漏点；清洗管道，确保管道内部无杂物。

4. 设备校验：对试验设备进行校验，确保设备的准确性和可靠性。

5. 试验人员安全防护：试验人员应佩戴防护眼镜、手套等个人防护用品，确保安全。

三、试验步骤1. 连接试验管道：按照试验方案的要求，将试验管道连接好，确保连接牢固且无渗漏。

2. 准备试验设备：连接好水泵、压力表等试验设备，并进行设备校验。

将压力表连接到试验管道上，以测量试验压力。

3. 阀门设置：根据试验方案的要求，将隔离阀门、救生阀门等设置好，以方便试验过程中的控制和操作。

4. 开始试验：打开水泵，缓慢注水到试验管道中，同时观察压力表的指示，并记录下水压试验开始时的压力值。

5. 压力维持：当水压达到试验方案规定的水压后，关闭进水阀门，观察试验管道内是否有压力下降，并记录下试验过程中的压力变化情况。

6. 终止试验：试验时间达到试验方案规定的时间后，关闭水泵和试验管道的隔离阀门，等待一段时间，观察试验管道内是否有压力下降，并记录下试验时间结束时的压力值。

7. 整理数据：整理试验过程中所记录的压力变化数据，并计算和分析试验结果。

四、试验结果评价1. 根据试验结果和对比试验方案规定的要求，评价试验结果的合格性。

2. 分析试验过程中的压力变化情况，判断试验管道的密封性和承载能力。

3. 如发现管道存在问题，需进行进一步调查和修复，并重新进行试验，直至符合要求为止。

河南省南水北调受水区南阳市配套工程施工十二标段PCCP管道静水压实验方案年月日目录1、工程概况2、编制依据3、静水压试验指挥小组4、压力试验流程5、试压准备6、管线试压注水7、升压8、稳压9、卸压10、排水11、安全防范与管理措施12、其它方面13、材料与设备1、工程概况：本标段主要位于社旗境内，口门附近局部线路位于方城县境，主要为口门～社旗水厂分叉的主输水线路和社旗水厂分叉～社旗水厂的输水支线。
