施耐德Quantum系列自动化培训教程

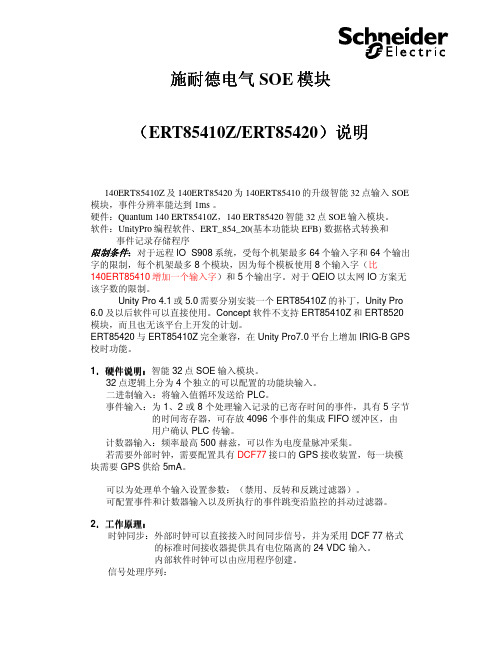

施耐德电施耐德电气气SOE 模块（ERT85410Z/ERT85420）说明140ERT85410Z 及140ERT85420为140ERT85410的升级智能32点输入SOE 模块，事件分辨率能达到1ms 。

硬件：Quantum 140 ERT85410Z ，140 ERT85420智能32点SOE 输入模块。

软件：UnityPro 编程软件、ERT_854_20(基本功能块EFB) 数据格式转换和 事件记录存储程序限制条件：对于远程IO S908系统，受每个机架最多64个输入字和64个输出字的限制，每个机架最多8个模块，因为每个模板使用8个输入字（比140ERT85410增加一个输入字）和5个输出字。

对于QEIO 以太网IO 方案无该字数的限制。

Unity Pro 4.1或5.0需要分别安装一个ERT85410Z 的补丁，Unity Pro 6.0及以后软件可以直接使用。

Concept 软件不支持ERT85410Z 和ERT8520模块，而且也无该平台上开发的计划。

ERT85420与ERT85410Z 完全兼容，在Unity Pro7.0平台上增加IRIG-B GPS 校时功能。

1．硬件说明硬件说明：：智能32点SOE 输入模块。

32点逻辑上分为4个独立的可以配置的功能块输入。

二进制输入：将输入值循环发送给 PLC 。

事件输入：为 1、2 或 8 个处理输入记录的已寄存时间的事件，具有 5 字节 的时间寄存器，可存放 4096 个事件的集成 FIFO 缓冲区，由 用户确认 PLC 传输。

计数器输入：频率最高 500 赫兹，可以作为电度量脉冲采集。

若需要外部时钟，需要配置具有DCF77接口的GPS 接收装置，每一块模块需要GPS 供给5mA 。

可以为处理单个输入设置参数：（禁用、反转和反跳过滤器）。

可配置事件和计数器输入以及所执行的事件跳变沿监控的抖动过滤器。

2．工作原理工作原理：：时钟同步：外部时钟可以直接接入时间同步信号，并为采用 DCF 77 格式 的标准时间接收器提供具有电位隔离的24 VDC 输入。

施耐德Quantum系列自动化培训教程施耐德Quantum系列自动化培训教程是施耐德电气推出的一套针对Quantum自动化控制系统的培训教程。

该教程从基础入手，重点介绍了Quantum控制系统的硬件结构、软件编程、项目实施和维护等方面的知识，是Quantum系统初学者和从业人员的必备学习资料。

一、Quantum控制系统简介Quantum控制系统是施耐德电气公司生产的一种高端自动化控制系统。

它具有高可靠性、高扩展性和高性能等特点，广泛应用于机械制造、能源管理、化工、公用事业等领域。

Quantum控制系统由CPU、IO模块、通讯模块、电源等组成，集成了多种通讯协议和编程语言，可以实现多种复杂的控制任务。

二、施耐德Quantum系列自动化培训教程概述施耐德Quantum系列自动化培训教程是一套针对Quantum自动化控制系统的全面培训教程。

它以实例为主线，通过生动的演示和详尽的讲解，使学员能够深入理解Quantum 控制系统的组成结构和运行原理，掌握系统的编程技巧和应用实践经验，提高系统的开发和维护能力。

三、施耐德Quantum系列自动化培训教程的内容1、Quantum控制系统概述：介绍了Quantum控制系统的硬件组成、软件结构、通讯协议和编程语言，为学员打下了系统的基础知识。

2、软件界面和操作流程：详细说明了Quantum的软件界面和各个功能模块的操作流程，不仅有助于学员快速掌握软件操作技巧，还可以提高系统的开发效率。

3、软件编程基础：重点讲解了Quantum的编程语言FBD、LD和ST的语法结构和应用技巧，使学员能够熟练掌握编程技能，灵活应用到实际项目中。

4、系统实现案例：通过几个实际项目的案例，介绍了Quantum控制系统在不同领域的应用实践，帮助学生了解系统在实际工程中的应用。

5、系统维护与故障排除：详细说明了Quantum控制系统的维护和故障排除方法，为系统从业人员提供了有力的技术支持。

四、施耐德Quantum系列自动化培训教程的特点1、专业性强：教程内容深入浅出，围绕Quantum控制系统的硬件、软件和应用展开，有助于学员深入理解系统的结构和运行原理。

施耐德Quantum系列PLC软件与硬件知识点施耐德Quantum系列PLC软件与硬件知识点1.施耐德Quantum系列PLC机架的插槽数为2~16个。

2.Quantum系列PLC的I/O模块可以实现带电的热插拔而不影响其他的控制单元。

3.为了使PLC控制系统更加可靠稳定的运行，可以选择使用热备系统。

4.Quantum的I/O种类分三种：本地I/O，远程I/O，分布式I/O。

5. 140 CPU 434 12 面板上Mem Prt LED灯显示绿色表示内存写保护，即内存保护开关激活。

6. 140 CPU 434 12 有三个通信端口：2 Modbus和1 Modbus Plus。

7.140 CPU 434 12 的本地I/O最多两个机架，插槽数不超过27个。

8.140 NOE是以太网网络模块。

9.140 CRP 931/932是远程I/O的主站适配器。

10.140 CRA 931/932是远程I/O的从站适配器。

11.140 CPU 434 12 有2M的内存。

12.Quantum系列PLC的模块可以插入到机架底板的任一插槽中，不过建议把电源模块插入到底板最外面的插槽处，以便获得更好的散热效果。

13.Quantum系列PLC的远程I/O站之间的连接介质是同轴电缆。

14.Quantum系列PLC的分布式I/O站之间是用双绞线连接的。

15.主站PLC与从站PLC之间可以使用双电缆配置以提供保护，防止电缆出现故障时造成停机。

16. 三种I/O形式之中只有远程I/O支持热备。

17. 远程I/O中最多有一块CRP，一块CRP模块最多带31块CRA。

18. 远程I/O中一块CRA通过底板扩展的方式最多带27块I/O模块。

19. 分布式I/O的分站适配器自带电源，不需要另配电源模块。

20. 140 DDI *** ** 模块表示直流电源数字量输入模块。

21. 140 DAI *** ** 模块表示交流电源数字量输入模块。

施耐德培训M340培训教程施耐德电气是全球领先的能源管理和自动化解决方案提供商，其业务覆盖全球100多个国家和地区，服务于众多领域，包括地铁、大型商场、机场、工厂、电力公司等。

M340是施耐德电气推出的高性能PLC，广泛应用于各种自动化控制领域。

本文主要介绍施耐德培训M340培训教程的内容和意义。

一、施耐德培训M340培训教材内容1. 基础知识在进行M340培训之前，需要掌握一些基本的电气知识和PLC的基本概念。

施耐德培训的教程中会涵盖这些知识点，包括电气开关、继电器、传感器和PLC的基本构成。

2. M340硬件配置在进行M340编程前，需要了解它的硬件配置和安装方法。

这些知识点包括M340的机箱、电源、CPU模块、I/O模块等构成，这些构成的理解对编写PLC程序非常重要。

3. M340软件配置施耐德M340的编程软件为Unity Pro，培训中将介绍该软件的安装过程和界面功能，包括软件配置、连接PLC、下载程序等操作流程。

4. 编程语言Unity Pro支持的编程语言有IL、ST、FBD、LD和SFC等，培训教程将详细介绍这些编程语言的特点、使用方法和示例应用，帮助学员了解和掌握这些语言。

5. PLC程序设计通过理解基础知识、掌握软件配置和编程语言，培训教程将鼓励学员开始进行PLC程序设计。

通过实际案例和示例，学员将学会编写PLC程序，也将了解如何进行部署和调试。

二、施耐德M340培训教程的意义1. 提高技能水平M340培训教程将为学生提供必要的技能和知识，包括电气知识、PLC硬件和软件配置、编程语言等，使学员能根据需求设计和编写灵活、高效的PLC程序，并对其进行部署和维护。

2. 改善职业发展通过施耐德M340培训，学员将掌握PLC程序设计的必要技能和经验。

这些技能在自动化控制领域具有广泛应用性，是未来职业发展的必备技能之一。

3. 提高效率PLC的自动化控制是近年来越来越重要的工业行业。

在学习施耐德M340培训教程后，PLC程序设计者能够更快速地设计和编写程序，也可以更容易地对工业设备和系统进行诊断和维护，从而提高效率和质量。

施耐德昆腾系列自动化培训教程一、引言随着工业自动化的快速发展，施耐德电气公司作为全球领先的电力和自动化解决方案供应商，致力于提供全面的自动化培训服务。

昆腾系列自动化产品是施耐德电气公司的一项重要产品，具有广泛的应用领域和高度的可靠性。

本教程将介绍昆腾系列自动化产品的基本原理和使用方法，帮助读者快速掌握相关技能。

二、昆腾系列自动化产品概述昆腾系列自动化产品是针对工业自动化应用而设计的，包括PLC（可编程逻辑控制器）、HMI（人机界面）、变频器、远程I/O等。

这些产品具有高度的可靠性、灵活性和可扩展性，适用于各种不同规模和要求的自动化系统。

三、PLC编程1.PLC工作原理：介绍PLC内部结构和工作原理，包括输入/输出模块、中央处理器和存储器等。

2.PLC编程语言：介绍PLC编程的基本语言和指令，包括梯形图、指令表和结构化文本等。

3.PLC编程实例：通过实际案例，演示PLC编程的过程和技巧。

4.PLC调试和故障排除：介绍如何调试PLC程序和排除故障。

四、HMI设计与应用1.HMI界面设计原则：介绍HMI设计的基本原则和注意事项，包括界面布局、颜色选择和操作流程等。

2. HMI开发工具：介绍常用的HMI开发软件，包括Vijeo Designer 和Unity Pro等。

3.HMI应用案例：通过实际案例，演示HMI的应用和操作方法。

4.HMI联网和远程监控：介绍如何通过网络实现HMI的远程监控和控制。

五、变频器控制1.变频器基本原理：介绍变频器的工作原理和基本参数，包括输入/输出电压、频率和功率等。

2.变频器编程和调试：介绍如何通过编程和调试实现变频器的控制和调节。

3.变频器应用案例：通过实际案例，演示变频器的应用和优化方法。

4.变频器故障排除：介绍常见的变频器故障和排除方法，以提高设备的可靠性和稳定性。

六、远程I/O模块1.远程I/O模块原理：介绍远程I/O模块的工作原理和接口特点，包括模拟输入/输出和数字输入/输出等。
