施耐德培训M340培训教程

施耐德ModiconM340编程手册pdf•ModiconM340概述•编程基础•数据处理与运算•程序流程控制目•系统功能实现•调试与故障诊断录ModiconM340概述01Modicon M340是施耐德电气推出的一款高性能可编程逻辑控制器（PLC）。

它采用了先进的处理器技术和丰富的功能模块，适用于各种工业自动化应用。

Modicon M340具有良好的可扩展性和灵活性，可以满足不同规模和复杂度的控制需求。

高速处理能力Modicon M340采用了高性能的处理器，具有快速的数据处理和执行速度。

丰富的功能模块提供了多种功能模块，包括数字量输入/输出、模拟量输入/输出、高速计数器等，可以满足各种控制需求。

强大的通信能力支持多种通信协议，如Modbus、Ethernet/IP、Profinet等，可以与其他设备进行高效的数据交换。

易于编程和调试提供了直观的编程软件和调试工具，使得用户可以轻松地进行程序编写和调试。

制造业能源与基础设施楼宇自动化物流与仓储ModiconM340应用领域Modicon M340广泛应用于各种制造业领域，如机械制造、汽车制造、食品加工等。

Modicon M340也常用于楼宇自动化系统中，如空调控制、照明控制、安防系统等。

适用于电力、水务、燃气等能源与基础设施领域，可以实现设备的自动化监控和控制。

在物流与仓储领域，Modicon M340可以实现货物的自动化搬运、分拣和存储等功能。

编程基础02施耐德Modicon M340 PLC支持多种编程语言，包括梯形图（LD）、指令表（IL）、顺序功能图（SFC）、结构化文本（ST）和函数块图（FBD）。

梯形图（LD）是一种图形化编程语言，直观易懂，适用于简单的逻辑控制。

指令表（IL）是一种类似于汇编语言的文本编程语言，适用于复杂的算法和数据处理。

顺序功能图（SFC）是一种描述顺序控制流程的图形化编程语言，适用于复杂的顺序控制系统。

结构化文本（ST）是一种高级文本编程语言，适用于复杂的数学计算和数据处理。

施耐德培训M340培训教程1.引言施耐德电气作为全球能源管理和自动化领域的领导者，一直致力于为客户提供高效、可靠和安全的解决方案。

M340作为施耐德电气的一款高性能可编程逻辑控制器（PLC），具有强大的数据处理能力、灵活的编程环境和广泛的应用领域。

为了帮助用户更好地掌握M340的使用方法和编程技巧，本教程将详细介绍M340的基本概念、硬件组成、软件安装与配置、编程方法以及应用案例。

2.M340基本概念2.1PLC概述PLC（可编程逻辑控制器）是一种广泛应用于工业自动化领域的通用控制器。

它通过编程实现对输入信号的逻辑处理，输出信号控制执行器完成各种任务。

PLC具有结构紧凑、编程灵活、抗干扰能力强、可靠性高等特点。

2.2M340特点1)强大的数据处理能力：M340采用高性能处理器，具备强大的数据处理能力，满足复杂控制需求。

2)灵活的编程环境：支持多种编程语言，如LD（梯形图）、IL （指令列表）、FBD（功能块图）等，满足不同用户的需求。

3)广泛的应用领域：M340适用于各种工业自动化领域，如生产线控制、机床控制、过程控制等。

4)高可靠性：采用模块化设计，具备良好的抗干扰能力和散热性能，保证系统稳定运行。

3.M340硬件组成3.1处理器模块处理器模块是M340的核心部件，负责执行用户程序、处理输入输出信号和与其他设备通信。

根据性能和功能需求，M340处理器模块分为多个系列，如BMX、CMX、EMX等。

3.2输入输出模块输入输出模块用于连接外部设备，如传感器、执行器等。

M340提供丰富的输入输出模块，包括数字量、模拟量、热电阻、热电偶等类型。

3.3通信模块通信模块用于实现M340与其他设备或系统之间的数据交换。

M340支持多种通信协议，如以太网、CANopen、Modbus等。

4.M340软件安装与配置4.1软件安装M340编程软件为SoMachine，用户需从施耐德电气官网相应版本并进行安装。

安装过程中，需确保计算机满足软件运行要求。

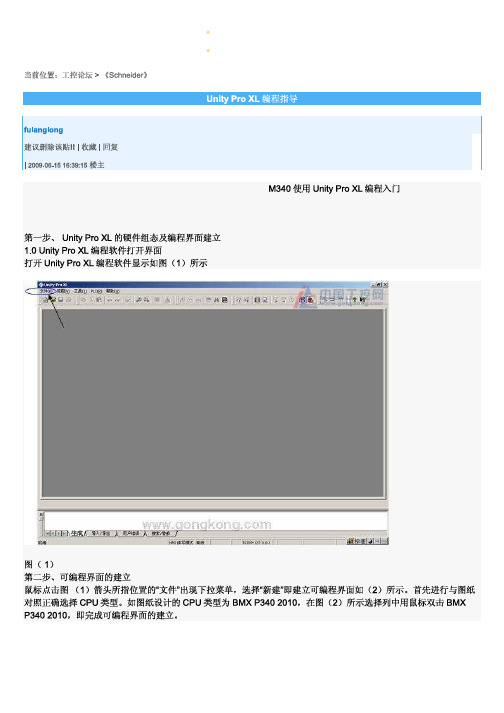

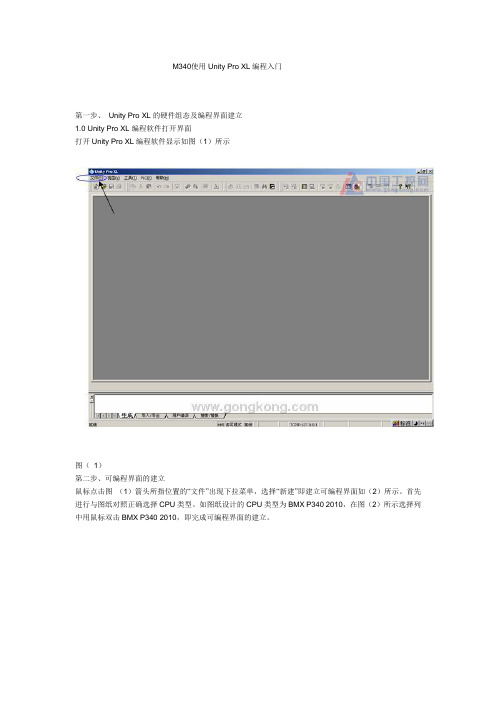

M340使用Unity Pro XL编程入门第一步、Unity Pro XL的硬件组态及编程界面建立1.0 Unity Pro XL编程软件打开界面打开Unity Pro XL编程软件显示如图（1）所示图（1）第二步、可编程界面的建立鼠标点击图（1）箭头所指位置的“文件”出现下拉菜单，选择“新建”即建立可编程界面如（2）所示。

首先进行与图纸对照正确选择CPU类型。

如图纸设计的CPU类型为BMX P340 2010，在图（2）所示选择列中用鼠标双击BMX P340 2010，即完成可编程界面的建立。

图（2）第三步、硬件组态的建立第二步完成后将出现图（3）所示界面图（3）即可进行硬件组态、序的建立等。

首先进行硬件组态。

3.1 主站硬件组态的建立鼠标双击图（3）的左边树型列中“PLC总线”，操作位置见图（3）箭头所指，将出现主站硬件组态配置界面图（4）。

图（4）在图（4）界面箭头所指位置用鼠标双击或鼠标右键操作，将显示图（5）界面。

图（5）在图（5）箭头所指位置正确选择进行添加或修改模块，参照本项目电气图纸正确选择同型号PLC模块及在插槽中相对应的位置，最后完成的硬件组态必须与真实的PLC硬件配置相一致，否则与PLC进行通讯调试时将出现硬件配置不一致的错误。

3.2 从站硬件组态的建立及主站与从站的变量映射配置3.2.1从站硬件组态的建立鼠标双击图（3）的左边树型列中箭头所指位置“CANopen”，将出现从站硬件组态配置界面，图（6）所示。

图（6）箭头所指位置为从站硬件组态及地址配置，鼠标双击将出现图（7）所示界面，在箭头所指位置进行正确选择需要配置的从站,从站与主站硬件组态的配置步骤基本一致。

图（7）3.2.2 从站中岛(OTB_ISLAND)的建立当“CANopen”组建从站时,如果从站存在OTB1 CODM9LP连接的其它I/O模块时就需要组建一个岛.其组建需要通过两步来实现.首先,参照从站硬件组态建立的方法，见图（7）箭头指向位置，“CANopen子站”的下拉列中选择“分布式I/O”，在“分布式I/O”下拉列菜单中选中“OTB_ISLAND”，即完成“岛”的建立。

施耐德培训M340培训教程施耐德电气是全球领先的能源管理和自动化解决方案提供商，其业务覆盖全球100多个国家和地区，服务于众多领域，包括地铁、大型商场、机场、工厂、电力公司等。

M340是施耐德电气推出的高性能PLC，广泛应用于各种自动化控制领域。

本文主要介绍施耐德培训M340培训教程的内容和意义。

一、施耐德培训M340培训教材内容1. 基础知识在进行M340培训之前，需要掌握一些基本的电气知识和PLC的基本概念。

施耐德培训的教程中会涵盖这些知识点，包括电气开关、继电器、传感器和PLC的基本构成。

2. M340硬件配置在进行M340编程前，需要了解它的硬件配置和安装方法。

这些知识点包括M340的机箱、电源、CPU模块、I/O模块等构成，这些构成的理解对编写PLC程序非常重要。

3. M340软件配置施耐德M340的编程软件为Unity Pro，培训中将介绍该软件的安装过程和界面功能，包括软件配置、连接PLC、下载程序等操作流程。

4. 编程语言Unity Pro支持的编程语言有IL、ST、FBD、LD和SFC等，培训教程将详细介绍这些编程语言的特点、使用方法和示例应用，帮助学员了解和掌握这些语言。

5. PLC程序设计通过理解基础知识、掌握软件配置和编程语言，培训教程将鼓励学员开始进行PLC程序设计。

通过实际案例和示例，学员将学会编写PLC程序，也将了解如何进行部署和调试。

二、施耐德M340培训教程的意义1. 提高技能水平M340培训教程将为学生提供必要的技能和知识，包括电气知识、PLC硬件和软件配置、编程语言等，使学员能根据需求设计和编写灵活、高效的PLC程序，并对其进行部署和维护。

2. 改善职业发展通过施耐德M340培训，学员将掌握PLC程序设计的必要技能和经验。

这些技能在自动化控制领域具有广泛应用性，是未来职业发展的必备技能之一。

3. 提高效率PLC的自动化控制是近年来越来越重要的工业行业。

在学习施耐德M340培训教程后，PLC程序设计者能够更快速地设计和编写程序，也可以更容易地对工业设备和系统进行诊断和维护，从而提高效率和质量。
