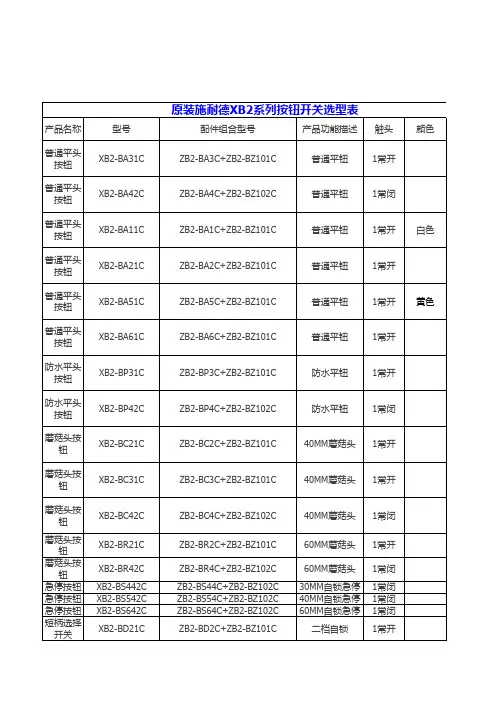

产品名称型号配件组合型号产品功能描述触头颜色普通平头按钮XB2-BA31C ZB2-BA3C+ZB2-BZ101C普通平钮1常开绿色普通平头按钮XB2-BA42C ZB2-BA4C+ZB2-BZ102C普通平钮1常闭红色普通平头按钮XB2-BA11C ZB2-BA1C+ZB2-BZ101C普通平钮1常开白色普通平头按钮XB2-BA21C ZB2-BA2C+ZB2-BZ101C普通平钮1常开黑色普通平头按钮XB2-BA51C ZB2-BA5C+ZB2-BZ101C普通平钮1常开黄色普通平头按钮XB2-BA61C ZB2-BA6C+ZB2-BZ101C普通平钮1常开蓝色防水平头按钮XB2-BP31C ZB2-BP3C+ZB2-BZ101C防水平钮1常开绿色防水平头按钮XB2-BP42C ZB2-BP4C+ZB2-BZ102C防水平钮1常闭红色蘑菇头按钮XB2-BC21C ZB2-BC2C+ZB2-BZ101C40MM蘑菇头1常开黑色蘑菇头按钮XB2-BC31C ZB2-BC3C+ZB2-BZ101C40MM蘑菇头1常开绿色蘑菇头按钮XB2-BC42C ZB2-BC4C+ZB2-BZ102C40MM蘑菇头1常闭红色蘑菇头按钮XB2-BR21C ZB2-BR2C+ZB2-BZ101C60MM蘑菇头1常开黑色蘑菇头按钮XB2-BR42C ZB2-BR4C+ZB2-BZ102C60MM蘑菇头1常闭红色急停按钮XB2-BS442C ZB2-BS44C+ZB2-BZ102C30MM自锁急停1常闭红色急停按钮XB2-BS542C ZB2-BS54C+ZB2-BZ102C40MM自锁急停1常闭红色急停按钮XB2-BS642C ZB2-BS64C+ZB2-BZ102C60MM自锁急停1常闭红色短柄选择开关XB2-BD21C ZB2-BD2C+ZB2-BZ101C二档自锁1常开黑色短柄选择开关XB2-BD41C ZB2-BD4C+ZB2-BZ101C二档自复位1常开黑色短柄选择开关XB2-BD33C ZB2-BD3C+ZB2-BZ103C三档自锁2常开黑色原装施耐德XB2系列按钮开关选型表短柄选择开关XB2-BD53C ZB2-BD5C+ZB2-BZ103C三档自复位2常开黑色长柄选择开关XB2-BJ21C ZB2-BJ2C+ZB2-BZ101C二档自锁1常开黑色长柄选择开关XB2-BJ41C ZB2-BJ4C+ZB2-BZ101C二档自复位1常开黑色长柄选择开关XB2-BJ33C ZB2-BJ3C+ZB2-BZ103C三档自锁2常开黑色长柄选择开关XB2-BJ53C ZB2-BJ5C+ZB2-BZ103C三档自复位2常开黑色钥匙选择开关XB2-BG21C ZB2-BG2C+ZB2-BZ101C二档自锁1常开金属钥匙选择开关XB2-BG41C ZB2-BG4C+ZB2-BZ101C2档钥匙左右可拔1常开金属钥匙选择开关XB2-BG33C ZB2-BG3C+ZB2-BZ103C三档自锁2常开金属钥匙选择开关XB2-BG53C ZB2-BG5C+ZB2-BZ103C3档钥匙左右可拔2常开金属带灯按钮XB2-BW31B1C ZB2BW31C+ZB2BWB11C灯电压AC/DC24V1常开白色带灯按钮XB2-BW33B1C ZB2BW33C+ZB2BWB31C灯电压AC/DC24V1常开绿色带灯按钮XB2-BW34B1C ZB2BW34C+ZB2BWB41C灯电压AC/DC24V1常开红色带灯按钮XB2-BW34B2C ZB2BW34C+ZB2BWB42C灯电压AC/DC24V1常闭红色带灯按钮XB2-BW35B1C ZB2BW35C+ZB2BWB51C灯电压AC/DC24V1常开黄色带灯按钮XB2-BW36B1C ZB2BW36C+ZB2BWB61C灯电压AC/DC24V1常开蓝色带灯按钮XB2-BW31M1C ZB2BW31C+ZB2BWM11C灯电压AC220V1常开白色带灯按钮XB2-BW33M1C ZB2BW33C+ZB2BWM31C灯电压AC220V1常开绿色带灯按钮XB2-BW34M1C ZB2BW34C+ZB2BWM41C灯电压AC220V1常开红色带灯按钮XB2-BW34M2C ZB2BW34C+ZB2BWM42C灯电压AC220V1常闭红色带灯按钮XB2-BW35M1C ZB2BW35C+ZB2BWM51C灯电压AC220V1常开黄色带灯按钮XB2-BW36M1C ZB2BW36C+ZB2BWM61C灯电压AC220V1常开蓝色带标记平头按钮XB2-BA3311C ZB2-BA331C+ZB2-BZ101C绿色中杠1常开绿色带标记平头按钮XB2-BA3341C ZB2-BA334C+ZB2-BZ101C白色黑箭头1常开白色带标记平头按钮XB2-BA3351C ZB2-BA335C+ZB2-BZ101C黑色白箭头1常开黑色带标记平头按钮XB2-BA4322C ZB2-BA432C+ZB2-BZ102C红色白圈1常闭红色带标记平头按钮XB2-BA4342C ZB2-BA434C+ZB2-BZ102C红色白STOP1常闭红色南京正泰电器旗舰店 正泰NP2系按钮及指示灯导购。

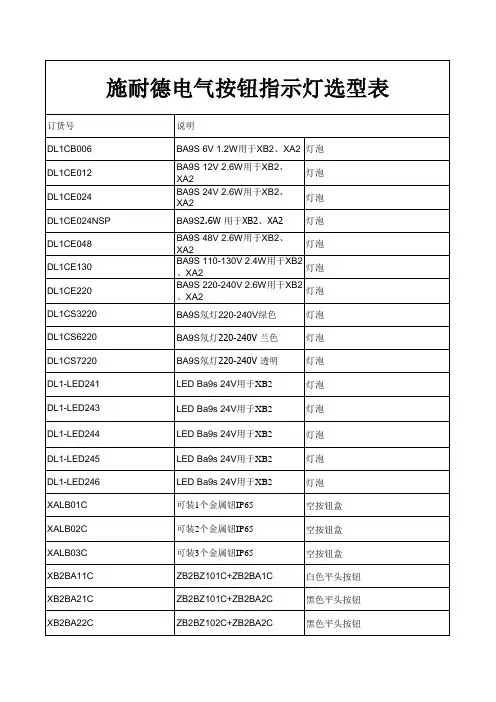

施耐德电气按钮指示灯选型表

施耐德电气按钮指示灯选型表

长手柄 长手柄 长手柄 黑色按拉式φ40 红色按拉式φ40 黄色按拉式φ40 兰色按拉式φ40 半透明按拉式φ40 1NO 1NC 2NO 白色平头 绿色平头 红色平头 黄色平头 兰色平头 透明平头 1NO 24V白色 1NO 24V绿色 1NO 24V红色 1NO 24V黄色 1NO 24V兰色 1NO 220V白色 1NO 220V绿色
＜380V ＜380V ＜380V ＜380V ＜380V LED ~110V/AC LED ~110V/AC
绿色塑料指示灯 红色塑料指示灯 黄色塑料指示灯 兰色塑料指示灯 透明塑料指示灯 色塑料指示灯(不包括蓝色） 色塑料指示灯(不包括蓝色）
LED ~110V/AC
色塑料指示灯(不包括蓝色）
LED ~110V/AC LED`111V/AC
ZB2BZ101C+ZB2BA3C ZB2BZ101C+ZB2BA331C ZB2BZ102C+ZB2BA432C ZB2BZ102C+ZB2BA434C ZB2BZ101C+ZB2BA5C ZB2BZ101C+ZB2BA6C ZB2BZ101C+ZB2BC2C ZB2BZ101C+ZB2BC3C ZB2BZ102C+ZB2BC4C ZB2BZ101C+ZB2BC5C ZB2BZ101C+ZB2BC6C ZB2BZ101C+ZB2BD27C ZB2BZ101C+ZB2BD2C ZB2BZ105C+ZB2BD2C ZB2BZ103C+ZB2BD37C ZB2BZ103C+ZB2BD3C ZB2BZ101C+ZB2BD4C ZB2BZ105C+ZB2BD4C ZB2BZ103C+ZB2BG0C ZB2BZ101C+ZB2BG2C ZB2BZ105C+ZB2BG2C ZB2BZ103C+ZB2BG3C ZB2BZ101C+ZB2BG4C ZB2BZ105C+ZB2BG4C

施耐德与APT按钮、指示灯常用型号汇总

施耐德与APT按钮、指示灯常用型号汇总

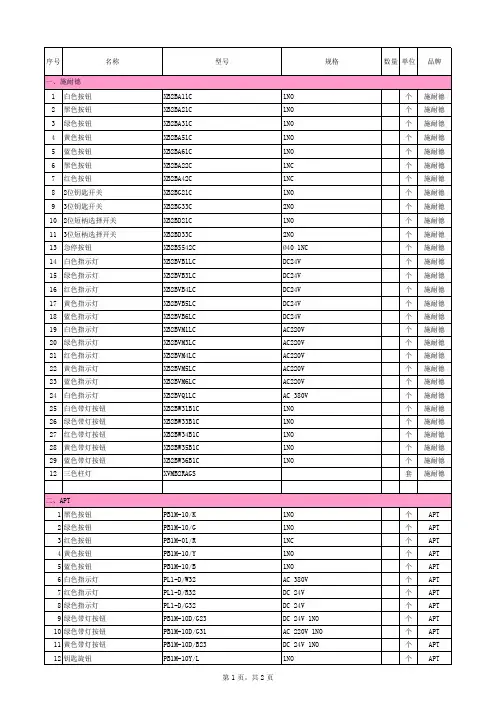

二、APT 1 黑色按钮 2 绿色按钮 3 红色按钮 4 黄色按钮 5 蓝色按钮 6 白色指示灯 7 红色指示灯 8 绿色指示灯 9 绿色带灯按钮 10 绿色带灯按钮 11 黄色带灯按钮 12 钥匙旋钮 PB1M-10/K PB1M-10/G PB1M-01/R PB1M-10/Y PB1M-10/B PL1-D/W32 PL1-D/R32 PL1-D/G32 PB1M-10D/G23 PB1M-10D/G31 PB1M-10D/B23 PB1M-10Y/L 第 1 页，共 2 页 1NO 1NO 1NC 1NO 1NO AC 380V DC 24V DC 24V DC 24V 1NO AC 220V 1NO DC 24V 1NO 1NO 个 个 个 个 个 个 个 个 个 个 个 个 APT APT APT APT APT APT APT APT APT APT APT APT
序号
名称 PB1M-10X/K PB1M-10XS/K PB1M-01ZR/R TL-70BBC/23 TL-703BLL/R 23 TL-703BLL/Y 23 TL-703BLL/G 23 TL-703L TL-SZ-2
型号 1NO 2NO 1NO+1NC DC 24V DC 24V DC 24V DC 24V
施耐德 施耐德 施耐德 施耐德 施耐德 施耐德 施耐德 施耐德 施耐德 施耐德 施耐德 施耐德 施耐德 施耐德 施耐德 施耐德 施耐德 施耐德 施耐德 施耐德 施耐德 施耐德 施耐德 施耐德 施耐德 施耐德 施耐德 施耐德 施耐德
10 2位短柄选择开关 11 3位短柄选择开关 13 急停按钮 14 白色指示灯 15 绿色指示灯 16 红色指示灯 17 黄色指示灯 18 蓝色指示灯 19 白色指示灯 20 绿色指示灯 21 红色指示灯 22 黄色指示灯 23 蓝色指示灯 24 白色指示灯 25 白色带灯按钮 26 绿色带灯按钮 27 红色带灯按钮 28 黄色带灯按钮 29 蓝色带灯按钮 12 三色柱灯

施耐德指示灯按钮

施耐德指示灯按钮
XB2BS442C XB2BS542C XB2BS642C
XB2BS742C XB2BS142C XB2BS242C
型号
XB2BSppppC 6
转动复位 红色
钥匙复位 红色
Ø40 Ø40
常开 常闭
1
1
1
1
XB2BS8445C XB2BS9445C
重量
(kg) 0.070 0.070 0.070 0.070 0.070
交流电源 a 50-60 Hz o 感性电路
直流电源c 开断功率 W 操作一百万次
V
24 48 120
W 65 48 40
百万次
电流，单位 A
一亿次操作中，故障率 < 1 (可编程控制器输入，24 V d.c.) - 螺旋压入式端子， 接线能力: 最小 1 x 0.5 mm2， 最大， 带或不带接线端片: 2 x 1.5 mm2 或 1 x 2.5 mm2 - 6.3 mm Faston 端子 (根据需要)
钥匙开关
带灯按扭
XB7E塑料系列 (一体式)
旋转复位，红色 XB5ASpppC 带1常闭触点 第20页
按钮
平头按钮 XB5AAppC 带1常开或1常闭触点 第20页
2或3位置，保持 XB5ADppC 带1常开或2常开触点 第20页
2或3位置，保持 XB5AGppC 带1常开或2常开触点 第20页
交直流24V，交流110V 交流220V或交流380V XB5AWppppC 带1常开触点 第21页
XB2BLppC
XB2B 金属系列按钮
Ø22 mm
说明
颜色
触点类型
型号
平头按钮
常开 1 1 1 1 1
常闭

施耐德按钮、指示灯型号区分

施耐德按钮、指示灯型号区分

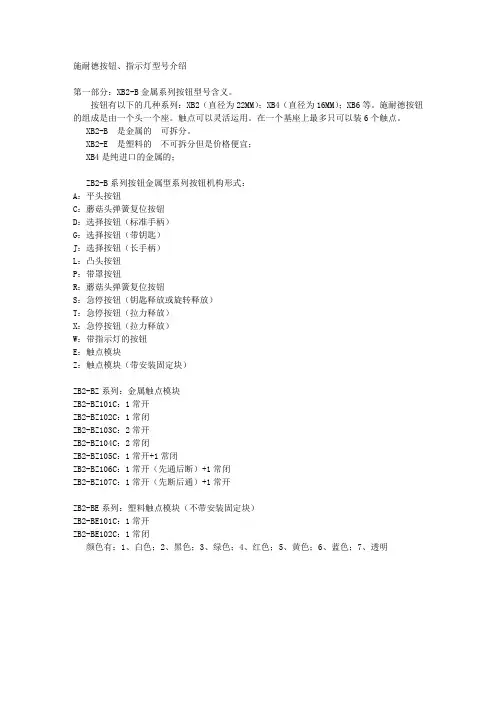

施耐德按钮、指示灯型号介绍第一部分：XB2-B金属系列按钮型号含义。

按钮有以下的几种系列：XB2（直径为22MM）；XB4（直径为16MM）；XB6等。

施耐德按钮的组成是由一个头一个座。

触点可以灵活运用。

在一个基座上最多只可以装6个触点。

XB2-B 是金属的可拆分。

XB2-E 是塑料的不可拆分但是价格便宜；XB4是纯进口的金属的；ZB2-B系列按钮金属型系列按钮机构形式：A：平头按钮C：蘑菇头弹簧复位按钮D：选择按钮（标准手柄）G：选择按钮（带钥匙）J：选择按钮（长手柄）L：凸头按钮P：带罩按钮R：蘑菇头弹簧复位按钮S：急停按钮（钥匙释放或旋转释放）T：急停按钮（拉力释放）X：急停按钮（拉力释放）W：带指示灯的按钮E：触点模块Z：触点模块（带安装固定块）ZB2-BZ系列：金属触点模块ZB2-BZ101C：1常开ZB2-BZ102C：1常闭ZB2-BZ103C：2常开ZB2-BZ104C：2常闭ZB2-BZ105C：1常开+1常闭ZB2-BZ106C：1常开（先通后断）+1常闭ZB2-BZ107C：1常开（先断后通）+1常开ZB2-BE系列：塑料触点模块（不带安装固定块）ZB2-BE101C：1常开ZB2-BE102C：1常闭颜色有：1、白色；2、黑色；3、绿色；4、红色；5、黄色；6、蓝色；7、透明第二部分：XB2-E（塑料）经济型系列按钮和指示灯型号含义：XB2-E A 1 2 1 塑料型按钮/指示灯XB2-E：XB2-E经济型系列按钮和指示灯（塑料）A：V为指示灯/A为按钮121：指示灯第一位：1—白炽灯；2—氖灯；第二位：3—103V、50HZ、带灯泡；6—小于或等于250V，50HZ，不带灯泡 4—230V、50HZ、带灯泡；5—380V、50HZ、带灯泡；第三位：3—绿；4—红5—黄6—蓝121：按钮第一位：1—系列号第二位：颜色2—黑3—绿4—红第三位：触点类型1—常开2—常闭5—常开+常闭XB2-B V M 1C 金属型指示灯XB2-B：XB2-B系列指示灯V：指示灯；M：D—灯泡BA9S不提供<380V、50HZB—带LED灯 24V、AC/DCM—带LED灯 220v、50HZ第三部分：怎样拆分、换触点、换盖子比如XB2BA31C=ZB2BA3C+ZB2BZ101CXB2BA31C—绿色一开的按钮完整型号ZB2BA3C—绿色按钮头ZB2BZ101C—一开触点模块等号前面是绿色一开的按钮完整型号。

施耐德XB2B系列按钮

施耐德XB2B系列按钮

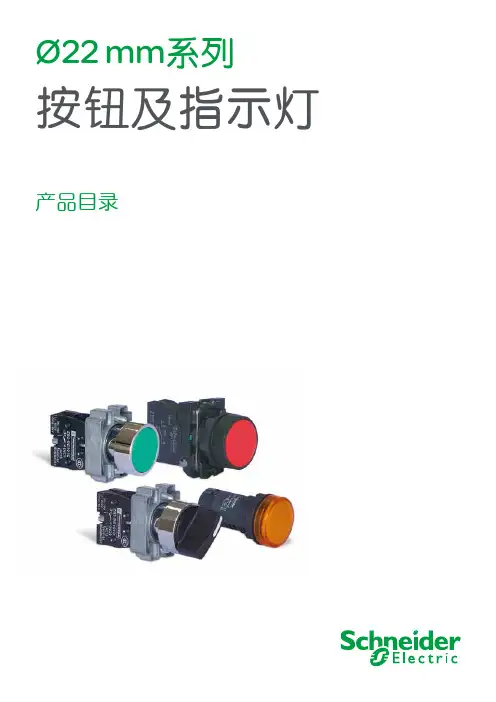

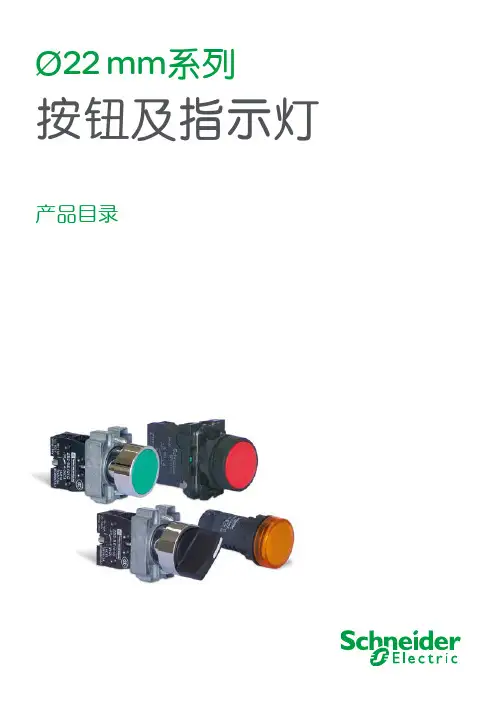

Ø22 mm系列按钮及指示灯产品目录施耐德电气在中国1987年，施耐德电气在天津成立第一家合资工厂梅兰日兰，将断路器技术带到中国，取代传统保险丝，使得中国用户用电安全性大为增强，并为断路器标准的建立作出了卓越的贡献。

90年代初，施耐德电气旗下品牌奇胜率先将开关面板带入中国，结束了中国使用灯绳开关的时代。

施耐德电气的高额投资有力地支持了中国的经济建设，并为中国客户提供了先进的产品支持和完善的技术服务，中低压电器、变频器、接触器等工业产品大量运用在中国国内的经济建设中，促进了中国工业化的进程。

目前，施耐德电气在中国共建立53个办事处，28家工厂，7个物流中心，1 个研修学院，3个全球研发中心，1000多名研发工程师，1 个实验室，1 所能源大学，700多家分销商和遍布全国的销售网络。

施耐德电气中国目前员工数近28,000人。

通过与合作伙伴以及大量经销商的合作，施耐德电气为中国创造了成千上万个就业机会。

施耐德电气 能效管理平台全球能效管理专家施耐德电气为世界100多个国家提供整体解决方案，其中在能源与基础设施、工业过程控制、楼宇自动化和数据中心与网络等市场处于世界领先地位，在住宅应用领域也拥有强大的市场能力。

致力于为客户提供安全、可靠、高效的能源，施耐德电气2011年的销售额为224亿欧元，拥有超过130,000名员工。

施耐德电气助您——善用其效，尽享其能！施耐德电气善用其效 尽享其能凭借其对五大市场的深刻了解、对集团客户的悉心关爱，以及在能效管理领域的丰富经验，施耐德电气从一个优秀的产品和设备供应商逐步成长为整体解决方案提供商。

今年，施耐德电气首次集成其在建筑楼宇、IT 、安防、电力及工业过程和设备等五大领域的专业技术和经验，将其高质量的产品和解决方案融合在一个统一的架构下，通过标准的界面为各行业客户提供一个开放、透明、节能、高效的能效管理平台，为企业客户节省高达30％的投资成本和运营成本。

施耐德按钮指示灯XB5和XB2详细介绍及选型

施耐德按钮指示灯XB5和XB2详细介绍及选型

颜色：
1.白色 3.绿色 4.红色 5.黄色 6.蓝色
50,000小时
高电气寿命
新一代XB2B“和”系列 更多改变，更加优秀
平头按钮头
改进前
改进后
▪ 改进后的产品表面根据手指的圆弧曲线进行凹面处理，手感更舒适。 ▪ 金属护围边沿做了倒角处理，更加安全。
新一代XB2B“和”系列 更多改变，更加优秀
颜色：
1.白色 3.绿色 4.红色 5.黄色 6.蓝色
20,000小时
连续使用寿命
XB5塑料系列的独特卖点
外形紧凑，节约空间；安装便捷，节省时间。
XB5塑料系列的独特卖点
优良的IP防护等级设计，防滑丝紧固螺纹设计，适合多种开孔方式
XB5塑料系列的独特卖点
Protect LED，高寿命，发光效果好；磨砂设计杜绝噪光污染
0° 60° 315° 0° 45°
330°0° 30°
300°
60°
90°
270°
90° 270°
90°
180°
240°
120°
240°
120°
180°
225° 180° 135° 210°180°150°
➢可以实现 30°或 45°的弹簧复位，返回的位置必须是四象限坐标轴的位置
330° 30°
315°
模块型号ZB2B*C 完整型号XB2B*C
最多可加到3层共6副触点
结构示例
100%
满足您的各种应用
100%
RoHS
致力于降低产 品对自然环境 的影响
XB2B十年经典 值得信赖
坚固
金属支架
3,000,000
按钮机械寿命
金属头
金属操作头可承受一定的扭矩力

讲解施耐德按钮教材

讲解施耐德按钮教材

第三部分：怎样拆分、换触点、 换盖子
XB2-BD21C=ZB2-BD2C+ZB2-BZ101C 同样的还有 XB2-BG、XB2-BJ、XB2-BP、 XB2-BA等系列 XB2-BW31B1C至XB2-BW36B1C XB2-BW31B1C=ZB2-BWB11C+ZB2- BW31C XB2-BW31M1C至XB2-BW36M1C XB2 BW31 C=ZB2 BWM11C+ZB2 BW31 31M 11C+ZB 31C XB2-BW31M1C=ZB2-BWM11C+ZB2-BW31C XB2-BW3461C=ZB2-BW34C+ZB2-BW061C XB2 BW3461C=ZB2 BW34C+ZB2 BW061C 3461C=ZB 34C+ZB 061
第三部分：怎样拆分、换触点、 换盖子
最特殊的一个型号为 XB2-BS542C 可以拆分为：ZB2-BS54C+ZB2-BZ102 换盖子： 这个主要是钟对指示灯、带灯按钮。
结束！ 讲解人： 日期：
金属型系列按钮机构形式： 金属型系列按钮机构形式：
A：平头按钮 C：蘑菇头弹簧复位按钮 D：选择按钮（标准手柄） G：选择按钮（带钥匙） J：选择按钮（长手柄） L：凸头按钮 P：带罩按钮 R：蘑菇头弹簧复位按钮 S：急停按钮（钥匙释放或旋转释放） T：急停按钮（拉力释放）
金属型系列按钮机构形式： 金属型系列按钮机构形式：
讲解施耐德按钮教材
介绍
介绍按钮的作用 介绍按钮的类型
第一部分：XB2第一部分：XB2-B金属型系列按 钮和指示灯型号含义
按钮有以下的几种系列：XB2(直径为 22MM);XB4( 直 径 为 16MM);XB6 等 。 施 耐 德按钮的组成是由一个头一个座。触点 可以灵活运用。在一个基座上最多只可 以装6个触点。 ZB2-B 系 列 按 钮 （ 最 常 用 的 是 直 径 为 22MM的）

施耐德按钮XB2-B-E系列按钮及指示灯 快速选型样本-明扬工控网

施耐德按钮XB2-B-E系列按钮及指示灯 快速选型样本-明扬工控网
XB2BC21C XB2BC31C XB2BC51C XB2BC61C XB2BC42C
XB2BR21C XB2BR42C
XB2BRppC
!"#$%&'() !
XB2BAppppC XB2BLppppC
!
1
XB2BA3311C
1
XB2BA3341C
1
XB2BA3351C
1
XB2BA4322C
1
XB2BA4342C
SCDOC761-IC
!"#$400 810 1315
!"#$%& 2 !"#$%&'()* : 100016 : (010) 8434 6699 : (010) 8450 1130
Schneider Electric Building, Chateau Regency, No.2 Jiangtai Road,Chaoyang District Beijing 100016, China Tel: (010) 8434 6699 Fax: (010) 8450 1130
0.020 0.020 0.020 0.020 0.020
0.020 0.020 0.020 0.020 0.020 0.020 0.020 0.020 0.020 0.020
<380V ! !"
XB2BVD1C XB2BVD3C XB2BVD4C XB2BVD5C XB2BVD6C XB2BVD7C
XB2BJ21C XB2BJ25C XB2BJ41C XB2BJ45C
XB2BJ33C XB2BJ53C XB2BJ73C
(kg)
0.115
0.120
24

施耐德开关按钮指示灯型号列表

施耐德开关按钮指示灯型号列表

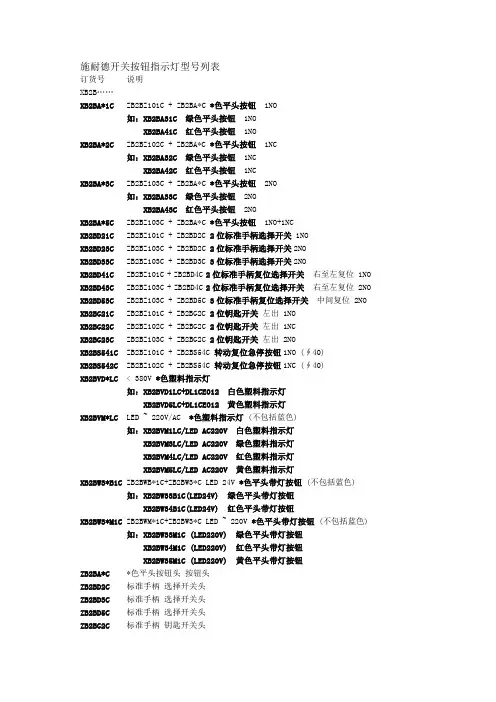

施耐德开关按钮指示灯型号列表订货号说明XB2B……XB2BA*1C ZB2BZ101C + ZB2BA*C *色平头按钮 1NO如：XB2BA31C绿色平头按钮 1NOXB2BA41C红色平头按钮 1NOXB2BA*2C ZB2BZ102C + ZB2BA*C *色平头按钮 1NC如：XB2BA32C绿色平头按钮 1NCXB2BA42C红色平头按钮 1NCXB2BA*3C ZB2BZ103C + ZB2BA*C *色平头按钮 2NO如：XB2BA33C绿色平头按钮 2NOXB2BA43C红色平头按钮 2NOXB2BA*5C ZB2BZ103C + ZB2BA*C *色平头按钮 1NO+1NCXB2BD21C ZB2BZ101C + ZB2BD2C 2位标准手柄选择开关 1NOXB2BD23C ZB2BZ103C + ZB2BD2C 2位标准手柄选择开关2NOXB2BD33C ZB2BZ103C + ZB2BD3C 3位标准手柄选择开关2NOXB2BD41C ZB2BZ101C + ZB2BD4C 2位标准手柄复位选择开关右至左复位 1NO XB2BD43C ZB2BZ103C + ZB2BD4C 2位标准手柄复位选择开关右至左复位 2NO XB2BD53C ZB2BZ103C + ZB2BD5C 3位标准手柄复位选择开关中间复位 2NO XB2BG21C ZB2BZ101C + ZB2BG2C 2位钥匙开关左出 1NOXB2BG22C ZB2BZ102C + ZB2BG2C 2位钥匙开关左出 1NCXB2BG23C ZB2BZ103C + ZB2BG2C 2位钥匙开关左出 2NOXB2BS541C ZB2BZ101C + ZB2BS54C 转动复位急停按钮1NO (∮40)XB2BS542C ZB2BZ102C + ZB2BS54C 转动复位急停按钮1NC (∮40)XB2BVD*LC < 380V *色塑料指示灯如：XB2BVD1LC+DL1CE012白色塑料指示灯XB2BVD5LC+DL1CE012黄色塑料指示灯XB2BVM*LC LED ~ 220V/AC *色塑料指示灯 (不包括蓝色)如：XB2BVM1LC/LED AC220V白色塑料指示灯XB2BVM3LC/LED AC220V绿色塑料指示灯XB2BVM4LC/LED AC220V红色塑料指示灯XB2BVM5LC/LED AC220V黄色塑料指示灯XB2BW3*B1C ZB2BWB*1C+ZB2BW3*C LED 24V *色平头带灯按钮 (不包括蓝色)如：XB2BW33B1C(LED24V)绿色平头带灯按钮XB2BW34B1C(LED24V)红色平头带灯按钮XB2BW3*M1C ZB2BWM*1C+ZB2BW3*C LED ~ 220V *色平头带灯按钮 (不包括蓝色)如：XB2BW33M1C (LED220V)绿色平头带灯按钮XB2BW34M1C (LED220V)红色平头带灯按钮XB2BW35M1C (LED220V)黄色平头带灯按钮ZB2BA*C*色平头按钮头按钮头ZB2BD2C标准手柄选择开关头ZB2BD3C标准手柄选择开关头ZB2BD5C标准手柄选择开关头ZB2BG2C标准手柄钥匙开关头ZB2BW3*C*色平头带灯按钮头ZB2BWB*1C1NO 24V *色带 LED 灯带触点基座ZB2BWM*1C1NO 220V *色带 LED 灯带触点基座ZB2BZ101C1NO 带触点基座ZB2BZ102C1NC 带触点基座ZB2BZ103C2NO 带触点基座ZB2BZ104C2NC 带触点基座ZB2BZ105C1NO+1NC 带触点基座ZB2BZ21C自锁模块DL1CE012BA9S 12V 2.6W 用于 XB2, XA2 灯泡DL1CE024BA9S 24V 2.6W 用于 XB2, XA2 灯泡DL1CE220BA9S 220-240V 2.6W 用于 XB2, XA2 灯泡XB2BE21C自锁模块。

施奈德XB2-B_E系列按钮及指示灯产品目录.

施奈德XB2-B_E系列按钮及指示灯产品目录.

说明 平头按钮头
颜色
平头半透明式按钮头 透明
带保护罩凹入式按钮头
凸头按钮头
带罩按钮头
半透明罩按钮头
透明
型号
ZB2BA1C ZB2BA2C ZB2BA3C ZB2BA4C ZB2BA5C ZB2BA6C
ZB2BA38C ZB2BA48C ZB2BA58C ZB2BA68C ZB2BA78C
ZB2BA16C ZB2BA26C ZB2BA36C ZB2BA46C ZB2BA56C ZB2BA66C
可靠性能 接线
2
XB2B 金属系列按钮
Ø22 mm
IEC 60947-5-1, EN 60 947-5-1, GB/T 14048.1-93, GB/14048.5-93 标准版本:“TC”和“TH” 工作温度: - 25 ~ +70 °C， 贮存温度: - 40 ~ +70 °C 蘑菇头按钮: 8 g，其它按钮及指示灯: 15 g (40 Hz < 频率 < 500 Hz)， 符合IEC 68-2-6 按钮: 70 g，蘑菇头按钮: 15 g，选择开关: 200 g，符合 IEC 68-2-27 I 级，符合 IEC 536 和 NF C 20-030 IP65: 平头及凸头，带或不带指示灯，按钮 (安装) IP66: 带罩按钮 按钮: 3 百万次操作，“紧急停止”按钮: 30万次操作
位置
触点类型
型号
常开 1 1 1 1
常闭 1 1
2 2 2
XB2BD21C XB2BD25C XB2BD41C XB2BD45C
XB2BD33C XB2BD53C XB2BD73C
说明
位置
触点类型
型号
常开 常闭

施耐德常用按钮指示灯型号

施耐德常用按钮指示灯型号

红色
ZB2BWB41C ZB2BZ102C ZB2BA4C Z/红色
1常闭 红色 2常闭 绿色 白色 蓝色 黄色
启动按钮 验灯按钮 复位按钮 消音按钮 旋转开关（2位置） 钥匙开关（2位置）
XB2BA31C XB2BA11C XB2BA61C XB2BA51C XB2BD21C XB2BG61C XB2BG21C XB2BG41C
施耐德常用按钮、指示灯及报警灯型号
序号 1 带灯启动按钮 2 3 带灯停止按钮 4 5 6 7 8 9 10 11 12 13 14 钥匙开关（2位置） 15 16 17 18 运行指示灯 19 20 故障指示灯 21 22 动力电源指示灯 23 24 蜂鸣器（无灯） 25 26 蜂鸣器（闪亮） 27 28 29 30 31 32 33 34 蜂鸣器 35 36 37 38 39 40 灯座单元+盖 支撑管+水平固定底座 墙装侧板 柱形灯 墙装支架 XVBC9M XVBC21 XVBZ02 XVUZ12 XVGB+①+②+③ XVMZ02W
XB2BD33C XB2BG03C XB2BVB3LC XB2BVM3LC XB2BVB4LC XB2BVM4LC XB2BVQ1LC
AC220V AC/DC24V 红色 AC220V 白色 AC380V 蓝色 AC/DC24V 黑色 AC220V AC/DC24V 红色 AC220V
XB2BVQ6LC XB2BSBC XB2BSMC XB2BSB4LC XB2BSM4LC 黄色灯层 绿色灯层 红色灯层 黄色灯层 绿色灯层 红色灯层 XVBC2B8 XVBC2B3 XVBC2B4 LED恒定光源 XVBC2M8 XVBC2M3 XVBC2M4 XVBC9B

[供]施耐德按钮开关、指示灯--附详细列表

[供]施耐德按钮开关、指示灯--附详细列表
K1B011ULHC 1 极转换开关 不带 “0” 位 积木安装 12A 凸轮开关
K1B1002HCHC 2 极 90° 通断转换 Φ22 安装 12A 凸轮开关
K1B1002HLHC 2 极 90° 通断转换 积木安装 12A 凸轮开关
K1C003ACHC 3 极 45° 通断 Φ22 安装 12A 凸轮开关
K1D002WCHC 2 极 可逆开关 Φ22 安装 12A 凸轮开关
K1D002WLHC 2 极 可逆开关 积木安装 12A 凸轮开关
K1D004ACHC 4 极 45° 通断 Φ22 安装 12A 凸轮开关
K1D004ALHC 4 极 45° 通断 积木安装 12A 凸轮开关
K1D012QLHC 2 极 2 位步进 带 “0” 位 积木安装 12A 凸轮开关
K1D012UCHC 2 极不带 “0” 位 转换开关 Φ22 安装 12A 凸轮开关
K1D012ULHC 2 极不带 “0” 位 转换开关 积木安装 12A 凸轮开关
K1D024MCHC 带 “0” 位 电压测量用 φ22 安装 12A 凸轮开关
K2B002ALHC 2 极 45° 通断 积木安装 20A 凸轮开关
K2B002NCHC 单极 2 位 45° 步进 不带 “0” 位 φ22 安装 20A 凸轮开关
K2B002NLHC 单极 2 位 45° 步进 不带 “0” 位 积木安装 20A 凸轮开关
K2B002QCHC 单极 2 位 45° 步进 带 “0” 位 φ22 安装 20A 凸轮开关
K1B006TCHC 1 极 315° 和 45° 带 “0” 位 自复位 Φ22 安装 12A 凸轮开关
K1B006TLHC 1 极 315° 和 45° 带 “0” 位 自复位 积木安装 12A 凸轮开关

施耐德XB2系列按钮开关选型表

施耐德XB2系列按钮开关选型表
DL1-LED245
用于XB2带灯按钮24V
黄色
请点击
LED灯泡
DL1-LED246
用于XB2带灯按钮24V
请点击
急停圈
ZB2-BY9330C
用于XB2急停开关标记牌
黄色黑底
请点击
标记牌
ZB2-BZ32
用于XB2 30x40MM
请点击
标记牌
ZB2-BZ33
用于XB2 30x50MM
请点击
十字开关
XD2-PA12CR
1常开
黄色
请点击
带灯按钮
XB2-BW36M1C
ZB2BW36C+ZB2BWM61C
灯电压AC220V
1常开
请点击
带标记平头按钮
XB2-BA3311C
ZB2-BA331C+ZB2-BZ101C
绿色中杠
1常开
请点击
带标记平头按钮
XB2-BA3341C
ZB2-BA334C+ZB2-BZ101C
白色黑箭头
1常开
2个方向锁定
请点击
十字开关
XD2-PA22CR
2个方向自复位
请点击
十字开关
XD2-PA14CR
4个方向锁定
请点击
十字开关
XD2-PA24CR
4个方向自复位
请点击
1常闭
请点击
原装施耐德XB2系列信号灯选型表
产品名称
型号
电压
颜色
产品链接
信号灯
XB2-BVB1LC
灯电压AC/DC24V
白色
请点击
信号灯
XB2-BVB3LC
灯电压AC/DC24V
请点击

施耐德接触器按钮选型课件

施耐德接触器按钮选型课件
施耐德接触器、按钮 选型
LC1D
LC1E
额定工作电压 额定工作电流 额定控制电压 百万运行次数 最大操作频率 常开常闭触点
690V
9~620A
12~690VAC 12~400VDC
15 3600次/小时 95A以下内置1开1闭
~690V
6~95A
24~380VAC
10 1800次/小时 6~38A1开或1闭， 40~95A1开1闭
XB2B金属按钮-1
XB2 – B A 2 1 C
机构形式
A:平头 C:蘑菇头弹簧复位 D:选择(标准手柄)
G:选择(钥匙) J:选择(长手柄)
L:凸头 P:带罩 S/T/X:急停 W:带指示灯
按钮头颜色
1:白色 2:黑色 3:绿色 4:红色 5:黄色 6:蓝色
触头形式 1:1常开(1NO) 2:1常闭(1NC) 3:2常开(2NO) 4:2常闭(2NC) 5:1常开+1常闭
RXM 2AB 2 P7
触点数(C/O) 数量 额定电流
2 12A 3 10A 4 6A
1.无LED灯 2.有LED灯
代号 JD BD ED FD B7 E7 F7 P7
型号
适用于 接线结构
额定电压
RXZE1M2C RXZE1M4C
RXM 2 经济型 RXM 2/ RXM 2 优化型
Tesys D接触器
Tesys E接触器
Tesys D 控制继电器型号及含义
Tesys E控制继电器
VARIO负荷开关
热继电器的型号及含义
Tesys E热过载继电器
电动机热磁断路器
按钮及指示灯
XB2B金属系列 XB5A塑料系列（模块式） 一体式塑料产品 XB4进口金属按钮指示灯 XB6进口按钮指示灯
