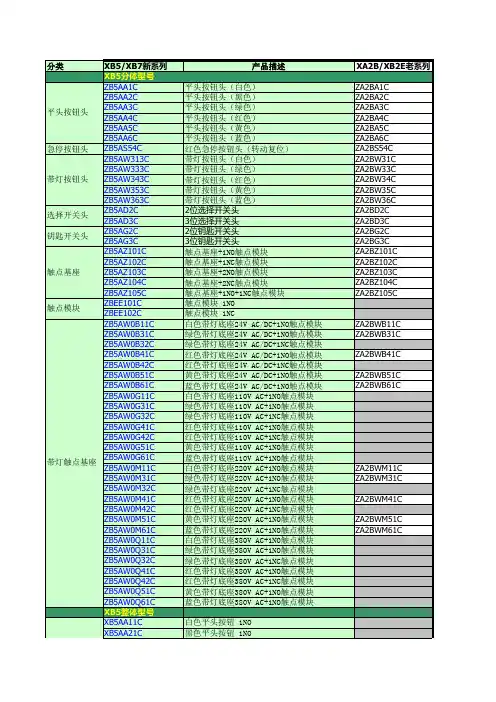

施耐德按钮选型手册22mm系列XB5/XB7国产塑料按钮指示灯触动未来感受和谐选型指南 XB5模块式塑料按钮 22mm系列 XB5按钮模块式组合型号 XB5按钮整体型号型号触点状态头部整体型号描述分体组合触点基座平头按钮头颜色型号平头按钮ZB5AA1C XB5AA11C 1NO ZB5AA1CZB5AZ101C NO NC ZB5AA2C XB5AA21C 1NOZB5AA2CZB5AZ101C ZB5AA3C XB5AA31C 1NO ZB5AA3CZB5AZ101C ZB5AA4C XB5AA42C 1NC ZB5AA4CZB5AZ102C ZB5AA5C XB5AA51C 1NO ZB5AA5CZB5AZ101CZB5AZ101C 1 ZB5AA6C XB5AA61C 1NO ZB5AA6CZB5AZ101CZB5AZ102C 1ZB5AZ103C 2 急停按钮头颜色型号急停按钮ZB5AZ104C 2 ZB5AS54C 1NCZB5AZ105C 1 1 XB5AS542C ZB5AS54CZB5AZ102C 转动复位触点块1 选择开关头档位2 型号选择开关ZB5AD2C XB5AD21C 1NO ZB5AD2CZB5AZ101C NO NC ZB5AD3C XB5AD33C 2NOZB5AD3CZB5AZ103CZBEE101C 1 钥匙开关头档位2 型号钥匙开关ZBEE102C 1 ZB5AG2C XB5AG21C 1NO ZB5AG2CZB5AZ101C ZB5AG3C XB5AG33C2NO ZB5AG3CZB5AZ103C1 当触点基座提供的5种触点组合方式不能满足实际应用需求时，可在选择触点基座后添加NC/NO触点块(最多可同时应用9个触点)2 标记说明: 锁定钥匙抽出 XB5带灯按钮模块式组合型号 XB5带灯按钮整体型号带灯触点基座带灯按钮头带灯按钮颜色电源电压触点状态颜色型号整体型号描述分体组合 1NO 1NC XB5AW31B1C 24V AC/DC 1NOZB5AW313CZB5AW0B11C XB5AW33B1C 24V AC/DC 1NOZB5AW333CZB5AW0B31C 24V AC/DC ZB5AW0B11C XB5AW34B1C 24V AC/DC 1NOZB5AW343CZB5AW0B41C 110V AC ZB5AW0G11C XB5AW34B2C 24V AC/DC 1NCZB5AW343CZB5AW0B42C ZB5AW313C 220V AC ZB5AW0M11C XB5AW35B1C 24V AC/DC1NO ZB5AW353CZB5AW0B51C 380V AC ZB5AW0Q11C XB5AW36B1C 24V AC/DC 1NOZB5AW363CZB5AW0B61C 24V AC/DC ZB5AW0B31C ZB5AW0B32C XB5AW31G1C 110V AC 1NO ZB5AW313CZB5AW0G11C 110V AC ZB5AW0G31C ZB5AW0G32C XB5AW33G1C 110V AC 1NO ZB5AW333CZB5AW0G31C ZB5AW333C XB5AW34G1C 110V AC 1NOZB5AW343CZB5AW0G41C 220V AC ZB5AW0M31C ZB5AW0M32C 380V AC ZB5AW0Q31CZB5AW0Q32C XB5AW34G2C 110V AC 1NCZB5AW343CZB5AW0G42C XB5AW35G1C 110V AC 1NOZB5AW353CZB5AW0G51C 24V AC/DC ZB5AW0B41C ZB5AW0B42C XB5AW36G1C 110V AC 1NO ZB5AW363CZB5AW0G61C 110V AC ZB5AW0G41C ZB5AW0G42C XB5AW31M1C 110V AC 1NO ZB5AW313CZB5AW0M11C ZB5AW343C 220V AC ZB5AW0M41C ZB5AW0M42CXB5AW33M1C 220V AC 1NO ZB5AW333CZB5AW0M31C 380V AC ZB5AW0Q41C ZB5AW0Q42C XB5AW34M1C 220V AC 1NO ZB5AW343CZB5AW0M41C XB5AW34M2C 220V AC 1NCZB5AW343CZB5AW0M42C 24V AC/DC ZB5AW0B51C XB5AW35M1C 220V AC 1NOZB5AW353CZB5AW0M51C 110V AC ZB5AW0G51C ZB5AW353C XB5AW36M1C 220V AC 1NO ZB5AW363CZB5AW0M61C 220V AC ZB5AW0M51C XB5AW31Q1C 380V AC 1NOZB5AW313CZB5AW0Q11C 380V AC ZB5AW0Q51C XB5AW33Q1C 380V AC 1NOZB5AW333CZB5AW0Q31C 24V AC/DC ZB5AW0B61C XB5AW34Q1C 380V AC 1NOZB5AW343CZB5AW0Q41C 110V AC ZB5AW0G61C XB5AW34Q2C 380V AC 1NCZB5AW343CZB5AW0Q42C ZB5AW363C 220V AC ZB5AW0M61C XB5AW35Q1C 380V AC 1NO ZB5AW353CZB5AW0Q51C 380V AC ZB5AW0Q61C XB5AW36Q1C 380V AC 1NO ZB5AW363CZB5AW0Q61C XB7一体式塑料按钮及指示灯 22mm系列平头按钮NO NC C/O 1 XB7EA21C 弹簧返回 2 XB7EA23C 1 XB7EA25C 29 22 1 XB7EA31C 2 XB7EA33C 8 e 51.5 1 XB7EA35C 1 XB7EA42C 1 XB7EA45C 1 XB7EA51C指示灯电源电压含LED灯 XB7EVB1LC XB7EVB3LC XB7EVB4LC 30 22 24V AC/DCXB7EVB5LC XB7EVB6LC 16 e 46 57 XB7EVF1LC XB7EVF3LC XB7EVF4LC 110V ACXB7EVF5LC XB7EVF6LC XB7EVFD1LC XB7EVFD3LC XB7EVFD4LC 110V DC XB7EVFD5LC XB7EVFD6LC XB7EVM1LC XB7EVM3LC XB7EVM4LC 220V AC XB7EVM5LC XB7EVM6LCXB7EVMD1LC XB7EVMD3LC XB7EVMD4LC 220V DC XB7EVMD5LC XB7EVMD6LC XB7EVQ1LC XB7EVQ3LC XB7EVQ4LC 380V AC XB7EVQ5LC XB7EVQ6LC蜂鸣器持续声音电源电压24V AC/DCXB2BSBC 110V AC XB2BSFC 30 22 220V AC XB2BSMC 16 e 46 57 特性XB7指示灯型号 XB7EV符合标准 IEC 60947-5-1GB 14048.1 GB14048.5连续工作寿命20000小时功耗 24V 0.5W 220V 4.5W发光颜色白绿红黄蓝电源电压 24VAC/DC110V AC 110V DC 220V AC 220V DC 380V AC光亮度 100 300cd防护等级前部IP40;后部接线端子防指触工作电压 ?10额定电压工作温度 -25 C 70CXB5/XB7按钮型号 XB7EA XB5符合标准 IEC 60947-5-1GB 14048.1 GB14048.5 IEC 60947-5-1GB 14048.1 GB14048.5防护等级前部IP40;后部接线端子防指触IP65 平头或带灯按钮300×104 ，急停按钮30×104机械寿命100×104 选择或钥匙开关100×104 3AAC240V AC-15额定工作电流 0.3AAC240V AC-14 0.27ADC250V DC-13额定绝缘电压 250V 600V 带灯模块 400V颜色黑绿红黄白黑绿红黄蓝带灯按钮无黑色)工作温度 -25 C 70 C -25 C 70 C材料一体化塑料本体塑料套圈和塑料支撑架触头组合 1NO/1NC/1CO/2NO 最多9个平头按钮;最多6个带灯按钮及选择开关尺寸图平头按钮 XB5AAC 选择开关 XB5ADC 41.5 41.5 9 e 30 27 e 30 43 23.6 43带灯按钮 XB5AW3C 钥匙开关 XB5AGC 41.5 41.5 13.5 e 30 23 29.5 e 30 43 23.6 43急停按钮 XB5AS542C 43 34.5 e 40 43e: 安装面板厚度1-6mm 典型应用作为基本的控制元件，按钮及信号灯被广泛应用于盘柜，控制柜以及机械设备上。

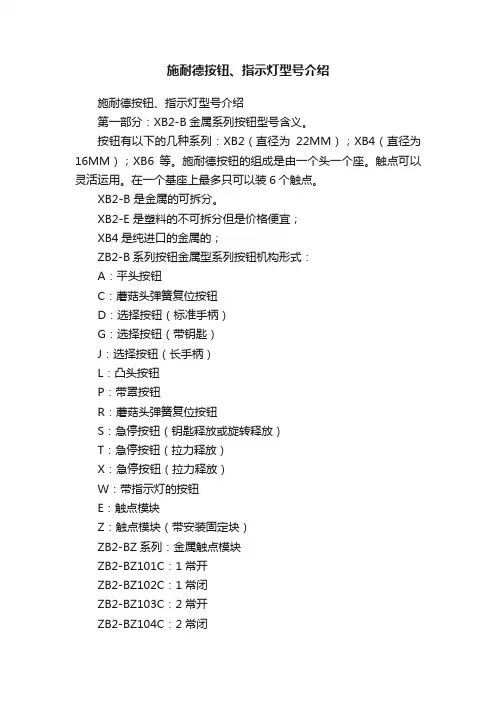

施耐德按钮、指示灯型号介绍施耐德按钮、指示灯型号介绍第一部分：XB2-B金属系列按钮型号含义。

按钮有以下的几种系列：XB2（直径为22MM）；XB4（直径为16MM）；XB6等。

施耐德按钮的组成是由一个头一个座。

触点可以灵活运用。

在一个基座上最多只可以装6个触点。

XB2-B 是金属的可拆分。

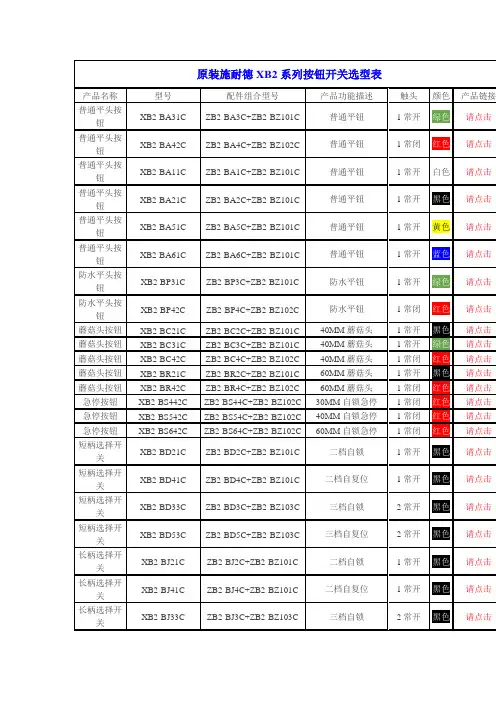

XB2-E 是塑料的不可拆分但是价格便宜；XB4是纯进口的金属的；ZB2-B系列按钮金属型系列按钮机构形式：A：平头按钮C：蘑菇头弹簧复位按钮D：选择按钮（标准手柄）G：选择按钮（带钥匙）J：选择按钮（长手柄）L：凸头按钮P：带罩按钮R：蘑菇头弹簧复位按钮S：急停按钮（钥匙释放或旋转释放）T：急停按钮（拉力释放）X：急停按钮（拉力释放）W：带指示灯的按钮E：触点模块Z：触点模块（带安装固定块）ZB2-BZ系列：金属触点模块ZB2-BZ101C：1常开ZB2-BZ102C：1常闭ZB2-BZ103C：2常开ZB2-BZ104C：2常闭ZB2-BZ105C：1常开+1常闭ZB2-BZ106C：1常开（先通后断）+1常闭ZB2-BZ107C：1常开（先断后通）+1常开ZB2-BE系列：塑料触点模块（不带安装固定块）ZB2-BE101C：1常开ZB2-BE102C：1常闭颜色有：1、白色；2、黑色；3、绿色；4、红色；5、黄色；6、蓝色；7、透明第二部分：XB2-E（塑料）经济型系列按钮和指示灯型号含义：XB2-E A 1 2 1 塑料型按钮/指示灯XB2-E：XB2-E经济型系列按钮和指示灯（塑料）A：V为指示灯/A为按钮121：指示灯第一位：1—白炽灯；2—氖灯；第二位：3—103V、50HZ、带灯泡；6—小于或等于250V，50HZ，不带灯泡4—230V、50HZ、带灯泡；5—380V、50HZ、带灯泡；第三位：3—绿；4—红5—黄6—蓝121：按钮第一位：1—系列号第二位：颜色2—黑3—绿4—红第三位：触点类型1—常开2—常闭5—常开+常闭XB2-B V M 1C 金属型指示灯XB2-B：XB2-B系列指示灯V：指示灯；M：D—灯泡BA9S不提供<380V、50HZB—带LED灯 24V、AC/DCM—带LED灯 220v、50HZ第三部分：怎样拆分、换触点、换盖子比如XB2BA31C=ZB2BA3C+ZB2BZ101CXB2BA31C—绿色一开的按钮完整型号ZB2BA3C—绿色按钮头ZB2BZ101C—一开触点模块等号前面是绿色一开的按钮完整型号。

序号备注1一常开φ22mm 2一常闭φ22mm 3二常开φ22mm 4二常闭φ22mm 5一常开一常闭φ22mm 6白色一常开φ22mm 7绿色一常开φ22mm 8绿色一常闭φ22mm 9红色一常开φ22mm 10红色一常闭φ22mm 11黄色一常开φ22mm 12黄色一常闭φ22mm 13蓝色一常开φ22mm 14白色一常开φ22mm 15绿色一常开φ22mm 16绿色一常闭φ22mm 17红色一常开φ22mm 18红色一常闭φ22mm 19黄色一常开φ22mm 20黄色一常闭φ22mm 21蓝色一常开φ22mm 22φ22mm 23φ22mm 24φ22mm 25白色φ22mm 26绿色φ22mm 27红色φ22mm 28黄色φ22mm 29蓝色φ22mm 30透明φ22mm 31黑色φ30φ22mm 32绿色φ30φ22mm 33红色φ30φ22mm 34红色φ40φ22mm 35红色φ60φ22mm 36两位φ22mm 38两位自复位φ22mm 40三位φ22mm 42三位自复位φ22mm 44三位左复位φ22mm 46三位右复位φ22mm 47二位一左钥匙φ22mm 48二位二左右钥匙φ22mm 49二位一左钥匙复位φ22mm 50三位一中钥匙φ22mm 51三位二左右钥匙φ22mm 52三位一左钥匙φ22mm 53三位三钥匙φ22mm 54黑色φ40φ22mm 55绿色φ40φ22mm 56红色φ40φ22mm 57黄色φ40φ22mm 58蓝色φ40φ22mm 59黑色φ60φ22mm 60绿色φ60φ22mm 61红色φ60φ22mm 62黄色φ60φ22mm 63蓝色φ60φ22mm 64白色φ22mm 65绿色φ22mm 66红色φ22mm 67黄色φ22mm 68蓝色φ22mm 选择开关头ZB2BD4C ZB2BD3C 平头带灯按钮头ZB2BW31C 平头带灯按钮头ZB2BW33C 施耐德选型表名称型号安装基座ZB2BZ101C 按钮常开触头ZB2BE101C 安装基座ZB2BZ105C 交直流带灯安装基座24V 钥匙开关头ZB2BG5C 钥匙开关头ZB2BG4C 钥匙开关头ZB2BG2C 钥匙开关头选择开关头ZB2BD5C 选择开关头ZB2BD7C 钥匙开关头ZB2BD8C 安装基座ZB2BZ102C 安装基座ZB2BZ103C 安装基座ZB2BZ104C 蘑菇头按钮头ZB2BR3C ZB2BR4C ZB2BR5C 蘑菇头按钮头ZB2BC5C 蘑菇头按钮头ZB2BC6C 蘑菇头按钮头ZB2BR2C 蘑菇头按钮头ZB2BC2C 蘑菇头按钮头ZB2BC3C 蘑菇头按钮头ZB2BC4C 蘑菇头按钮头ZB2BG9C ZB2BWB11C 锁定模块ZB2BZ21C 交直流带灯安装基座24V ZB2BWB42C ZB2BWB51C 交直流带灯安装基座24V ZB2BWB52C 交直流带灯安装基座24V 按钮常闭触头ZB2BE102C ZB2BWM41C ZB2BWM42C ZB2BW36C ZB2BW37C ZB2BWB31C ZB2BWB32C ZB2BWB41C 蘑菇头急停按钮头转动复ZB2BS42C 平头带灯按钮头ZB2BW34C 平头带灯按钮头ZB2BW35C 平头带灯按钮头交直流带灯安装基座24V 交直流带灯安装基座24V 交直流带灯安装基座24V 交直流带灯安装基座220V 交直流带灯安装基座220V 交直流带灯安装基座220V 交直流带灯安装基座24V 蘑菇头急停按钮头转动复ZB2BS64C 交直流带灯安装基座220V 蘑菇头急停按钮头转动复ZB2BS43C 蘑菇头急停按钮头转动复ZB2BS44C 蘑菇头急停按钮头转动复ZB2BS54C 交直流带灯安装基座220V ZB2BWM51C ZB2BWM52C ZB2BWM61C ZB2BWB61C ZB2BWM11C ZB2BWM31C ZB2BWM32C XB2BVB1LC LED指示灯交直流24V XB2BVB3LC LED指示灯交直流24V XB2BVB4LC LED指示灯交直流24V XB2BVB5LC 交直流带灯安装基座220V 交直流带灯安装基座220V 交直流带灯安装基座220V 平头带灯按钮头选择开关头LED指示灯交直流24V 选择开关头ZB2BD2C 选择开关头ZB2BR6C 蘑菇头按钮头ZB2BG0C 蘑菇头按钮头钥匙开关头ZB2BG6C 钥匙开关头ZB2BG3C XB2BVB6LC LED指示灯交直流24V69白色φ22mm 70绿色φ22mm 71红色φ22mm 72黄色φ22mm 73蓝色φ22mm 74白色φ22mm 75绿色φ22mm 76红色φ22mm 77黄色φ22mm 78蓝色φ22mm 79黑色交直流24V φ22mm 80黑色交流220V φ22mm 81红色交直流24V φ22mm 82红色交流220V φ22mm 83白色一常开84绿色一常开85红色一常开86黄色一常开87蓝色一常开88白色一常开89绿色一常开90红色一常开91黄色一常开92蓝色一常开93二位常开94二位常开常闭95二位常开复位96二位常开常闭复位97三位二常开98三位二常开复位99三位二常开左复位100二位一左钥匙常开101二位一左钥匙常开常闭102二位二左右钥匙常开103二位二左右钥匙常开常闭104二位一左钥匙复位常开105二位一左钥匙复位常开常闭106三位一中钥匙二常开107三位二左右钥匙二常开108三位三钥匙二常开LED指示灯交流220V XB2BVM6LC LED指示灯交流380V XB2BVQ1LC LED指示灯交流380V XB2BVQ3LC LED指示灯交流220V XB2BVM3LC LED指示灯交流220V XB2BVM4LC LED指示灯交流220V XB2BVM5LC LED指示灯交流220V XB2BVM1LC 蜂鸣器XB2BSBC 蜂鸣器XB2BSMC 蜂鸣器XB2BSB4LC LED指示灯交流380V XB2BVQ4LC LED指示灯交流380V XB2BVQ5LC LED指示灯交流380V XB2BVQ6LC 带灯按钮套装24V XB2BW34B1C 带灯按钮套装24V XB2BW35B1C 带灯按钮套装24V XB2BW36B1C 蜂鸣器XB2BSM4LC 带灯按钮套装24V XB2BW31B1C 带灯按钮套装24V XB2BW33B1C 带灯按钮套装220V XB2BW35M1C 带灯按钮套装220V XB2BW36M1C 选择开关套装XB2BD21C 带灯按钮套装220V XB2BW31M1C 带灯按钮套装220V XB2BW33M1C 带灯按钮套装220V XB2BW34M1C 选择开关套装XB2BD33C 选择开关套装XB2BD53C 选择开关套装XB2BD73C 选择开关套装XB2BD25C 选择开关套装XB2BD41C 选择开关套装XB2BD45C 钥匙开关套装XB2BG45C 钥匙开关套装XB2BG61C 钥匙开关套装XB2BG65C 钥匙开关套装XB2BG21C 钥匙开关套装XB2BG25C 钥匙开关套装XB2BG41C 钥匙开关套装XB2BG33C 钥匙开关套装XB2BG53C 钥匙开关套装XB2BG03C。

Ø22 mm系列按钮及指示灯产品目录施耐德电气在中国1987年，施耐德电气在天津成立第一家合资工厂梅兰日兰，将断路器技术带到中国，取代传统保险丝，使得中国用户用电安全性大为增强，并为断路器标准的建立作出了卓越的贡献。

90年代初，施耐德电气旗下品牌奇胜率先将开关面板带入中国，结束了中国使用灯绳开关的时代。

施耐德电气的高额投资有力地支持了中国的经济建设，并为中国客户提供了先进的产品支持和完善的技术服务，中低压电器、变频器、接触器等工业产品大量运用在中国国内的经济建设中，促进了中国工业化的进程。

目前，施耐德电气在中国共建立了77个办事处，26家工厂，6个物流中心，1个研修学院，3个研发中心，1个实验室，700多家分销商和遍布全国的销售网络。

施耐德电气中国目前员工数近22,000人。

通过与合作伙伴以及大量经销商的合作，施耐德电气为中国创造了成千上万个就业机会。

施耐德电气 能效管理平台全球能效管理专家施耐德电气为世界100多个国家提供整体解决方案，其中在能源与基础设施、工业过程控制、楼宇自动化和数据中心与网络等市场处于世界领先地位，在住宅应用领域也拥有强大的市场能力。

致力于为客户提供安全、可靠、高效的能源，施耐德电气2010年的销售额为196亿欧元，拥有超过110,000名员工。

施耐德电气助您——善用其效，尽享其能！施耐德电气善用其效 尽享其能凭借其对五大市场的深刻了解、对集团客户的悉心关爱，以及在能效管理领域的丰富经验，施耐德电气从一个优秀的产品和设备供应商逐步成长为整体解决方案提供商。

今年，施耐德电气首次集成其在建筑楼宇、IT 、安防、电力及工业过程和设备等五大领域的专业技术和经验，将其高质量的产品和解决方案融合在一个统一的架构下，通过标准的界面为各行业客户提供一个开放、透明、节能、高效的能效管理平台，为企业客户节省高达30％的投资成本和运营成本。

Ø22 mm系列按钮及指示灯目录环境符合标准 IEC 60947-5-1, EN 60 947-5-1, GB/T 14048.1-93, GB/14048.5-93防护处理 标准版本:“TC ”和“TH ”环境温度 工作温度: - 25 ~ +70 °C ， 贮存温度: - 40 ~ +70 °C抗振性 蘑菇头按钮: 8 g ，其它按钮及指示灯: 15 g (40 Hz < 频率 < 500 Hz)， 符合IEC 68-2-6抗冲击 按钮: 70 g ，蘑菇头按钮: 15 g ，选择开关: 200 g ，符合 IEC 68-2-27电子冲击保护 I 级，符合 IEC 536 和 NF C 20-030防护等级IP65: 平头及凸头，带或不带指示灯，按钮 (安装)符合 IEC 529 和 NF C 20-010 IP66: 带罩按钮机械寿命按钮: 3 百万次操作，“紧急停止”按钮: 30万次操作触点特性额定工作特性 a AC-15 : A600 或 Ue = 240 V 和 le = 3 Ac DC-13: Q600 或 Ue = 250 V 和 le = 0.27 A 符合 IEC 947-5-1 附录 A 额定绝缘电压 Ui = 600 V ，污染等级 3，符合 IEC 60947-1，Ui = 600 V 额定耐冲击电压 Uimp = 6 kV 符合 IEC 947-1触头动作 慢断 (常闭或常开)，常闭触点为肯定断开可靠工作 安全装置 (蘑菇头“急停” 按钮): 常闭触点分断可靠，符合IEC 60947-5-1第3部分操作压力 平头和凸头按钮 - 带 1 常开触点: 1 daN - 带 1 常闭触点: 0.8 daN辅助触点 - 常开: + 0.5 daN - 常闭: + 0.3 daN 端子型号 符合 CENELEC EN 50013短路保护 10 A 熔芯类型gl 符合 IEC 269-1，VDE 0660-200额定工作功率 符合 IEC 60947-5-1 附录 C 。
