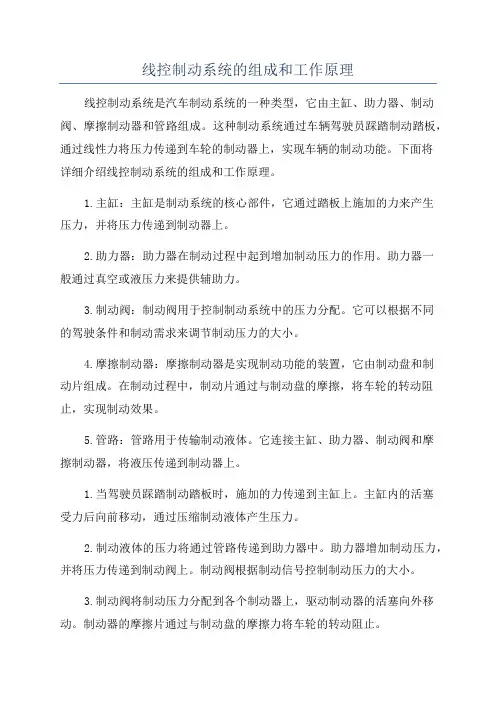

线控制动系统的组成和工作原理线控制动系统是汽车制动系统的一种类型，它由主缸、助力器、制动阀、摩擦制动器和管路组成。
这种制动系统通过车辆驾驶员踩踏制动踏板，通过线性力将压力传递到车轮的制动器上，实现车辆的制动功能。
下面将详细介绍线控制动系统的组成和工作原理。
1.主缸：主缸是制动系统的核心部件，它通过踏板上施加的力来产生压力，并将压力传递到制动器上。
2.助力器：助力器在制动过程中起到增加制动压力的作用。
助力器一般通过真空或液压力来提供辅助力。
3.制动阀：制动阀用于控制制动系统中的压力分配。
它可以根据不同的驾驶条件和制动需求来调节制动压力的大小。
4.摩擦制动器：摩擦制动器是实现制动功能的装置，它由制动盘和制动片组成。
在制动过程中，制动片通过与制动盘的摩擦，将车轮的转动阻止，实现制动效果。
5.管路：管路用于传输制动液体。
它连接主缸、助力器、制动阀和摩擦制动器，将液压传递到制动器上。
1.当驾驶员踩踏制动踏板时，施加的力传递到主缸上。
主缸内的活塞受力后向前移动，通过压缩制动液体产生压力。
2.制动液体的压力将通过管路传递到助力器中。
助力器增加制动压力，并将压力传递到制动阀上。
制动阀根据制动信号控制制动压力的大小。
3.制动阀将制动压力分配到各个制动器上，驱动制动器的活塞向外移动。
制动器的摩擦片通过与制动盘的摩擦力将车轮的转动阻止。
4.当驾驶员释放制动踏板时，制动系统中的压力释放。
制动器的释放机构使摩擦片离开制动盘，车轮恢复转动自由。
5.在整个制动过程中，系统中的制动液体起到了传递力和平衡压力的作用，确保制动系统的正常工作。
总之，线控制动系统通过驾驶员的操作将力转化为压力，并通过液压传递到制动器上实现车辆的制动功能。
它具有制动力平衡性好、制动效果稳定、操作灵活等特点，被广泛应用于现代汽车中。

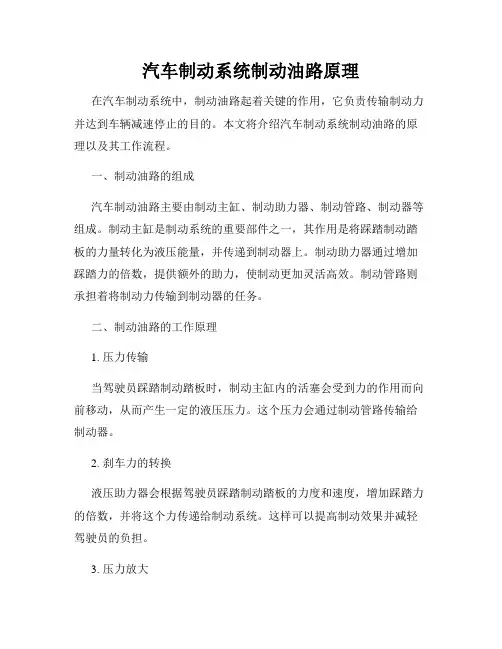

汽车制动系统制动油路原理在汽车制动系统中，制动油路起着关键的作用，它负责传输制动力并达到车辆减速停止的目的。
本文将介绍汽车制动系统制动油路的原理以及其工作流程。
一、制动油路的组成汽车制动油路主要由制动主缸、制动助力器、制动管路、制动器等组成。
制动主缸是制动系统的重要部件之一，其作用是将踩踏制动踏板的力量转化为液压能量，并传递到制动器上。
制动助力器通过增加踩踏力的倍数，提供额外的助力，使制动更加灵活高效。
制动管路则承担着将制动力传输到制动器的任务。
二、制动油路的工作原理1. 压力传输当驾驶员踩踏制动踏板时，制动主缸内的活塞会受到力的作用而向前移动，从而产生一定的液压压力。
这个压力会通过制动管路传输给制动器。
2. 刹车力的转换液压助力器会根据驾驶员踩踏制动踏板的力度和速度，增加踩踏力的倍数，并将这个力传递给制动系统。
这样可以提高制动效果并减轻驾驶员的负担。
3. 压力放大制动助力器内部的真空室与发动机进气系统相连，通过真空力量来实现制动助力功能。
当驾驶员踩踏制动踏板时，制动助力器会打开进气阀门，使真空力量加大，并通过活塞作用于制动主缸。
这样可以增加制动主缸产生的液压压力，从而增强制动力度。
4. 制动力的调节制动油路还包括了制动力的调节部分，用来确保每个车轮的制动力均衡。
通过传感器感知车轮的转动情况，并向制动系统发出信号，调节制动力分配到各个车轮。
三、制动油路的工作流程1. 驾驶员踩踏制动踏板，通过连杆和主缸活塞的作用，主缸内的制动液体被压力推动。
2. 制动液体通过制动管路传输到各个轮子的制动器中。
3. 制动器中的活塞被液压力推动，使刹车衬片与刹车盘（或刹车鼓）摩擦，产生摩擦力。
4. 摩擦力产生反作用力，使车轮减速甚至停止转动，实现车辆减速停止的目的。
总结汽车制动系统的制动油路起到了至关重要的作用，通过传输液压力量，实现对车辆的制动控制。
制动油路的各个组成部分相互协作，确保制动力的传输和调节。
了解制动油路的原理和工作流程有助于我们更好地理解汽车的制动系统，提高行车安全性。

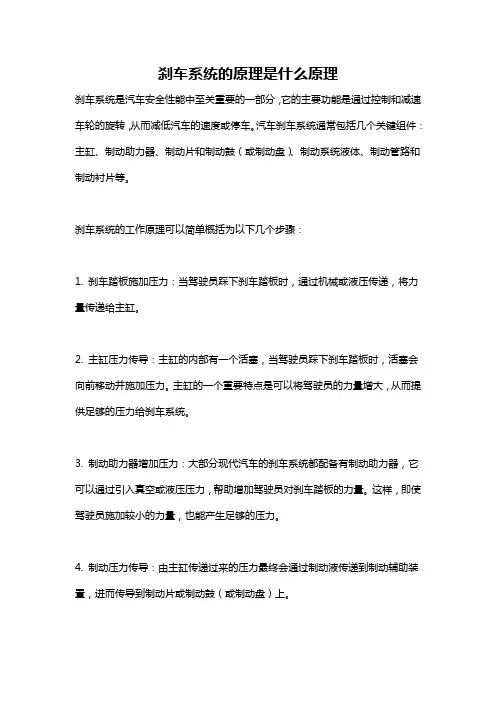

刹车系统的原理是什么原理刹车系统是汽车安全性能中至关重要的一部分，它的主要功能是通过控制和减速车轮的旋转，从而减低汽车的速度或停车。
汽车刹车系统通常包括几个关键组件：主缸、制动助力器、制动片和制动鼓（或制动盘）、制动系统液体、制动管路和制动衬片等。
刹车系统的工作原理可以简单概括为以下几个步骤：1. 刹车踏板施加压力：当驾驶员踩下刹车踏板时，通过机械或液压传递，将力量传递给主缸。
2. 主缸压力传导：主缸的内部有一个活塞，当驾驶员踩下刹车踏板时，活塞会向前移动并施加压力。
主缸的一个重要特点是可以将驾驶员的力量增大，从而提供足够的压力给刹车系统。
3. 制动助力器增加压力：大部分现代汽车的刹车系统都配备有制动助力器，它可以通过引入真空或液压压力，帮助增加驾驶员对刹车踏板的力量。
这样，即使驾驶员施加较小的力量，也能产生足够的压力。
4. 制动压力传导：由主缸传递过来的压力最终会通过制动液传递到制动辅助装置，进而传导到制动片或制动鼓（或制动盘）上。
5. 刹车力施加：制动片或制动鼓是刹车系统中负责施加刹车力的组件。
制动片和制动鼓之间摩擦产生阻力，从而减慢车轮的旋转速度。
制动片通常有两个，一个位于车轮的内侧，一个位于车轮的外侧，它们通过一个机构相互推开并夹住制动鼓或制动盘，实现刹车的效果。
6. 刹车失效保护：刹车系统通常都会设计一些保护机制，以防止系统失效。
例如，当制动液不足时，系统会通过液位传感器或压力感应器给驾驶员发出警告信号；如果刹车管路损坏，系统也会自动切断对应的刹车回路。
总结起来，刹车系统的工作原理是通过驾驶员施加力量于刹车踏板，通过主缸将力量传递给制动片或制动鼓，从而产生阻力减慢车轮的旋转速度。
刹车系统的设计和操作要涉及到力学、液力传导、力量传递和控制系统等多个方面，以确保刹车的可靠性和安全性。
现代汽车刹车系统使用了各种先进的技术，如电子控制系统和制动盘等，以提高刹车效果和驾驶安全性。
制动系统概述教案制动系统是汽车重要的安全装置之一，用于控制车辆速度、方向和停车。
本文将对制动系统进行概述，包括其组成部分、工作原理和常见问题等。
一、制动系统的组成部分1.制动踏板：驾驶员通过踩踏制动踏板来控制制动系统，踏板与主缸相连。
2.主缸：主缸是制动系统的控制中心，由驾驶员施加的力量转化为液压能量，进而传递给制动器。
3.制动助力器：制动助力器可以增加制动器的工作效果，减少驾驶员踩踏力量。
常见的制动助力器包括真空助力器和液压助力器。
4.制动管路：制动管路将来自主缸的液压能量传递到制动器，分为前制动管路和后制动管路。
5.制动器：制动器是将车轮转动能量转化为热能，从而减速或停止车辆的装置。
制动器通常通过摩擦力来实现制动效果，包括盘式制动器和鼓式制动器两种。
二、制动系统的工作原理制动系统的工作原理可以简单分为两个过程：压力过程和减压过程。
1.压力过程：驾驶员将踏板踩下后，主缸内的液压油会被压力推动，通过制动管路传递给制动器。
制动器受到液压力的作用，使制动片（鼓式制动器）或制动盘（盘式制动器）与车轮摩擦产生阻力，从而减速或停止车辆。
2.减压过程：当驾驶员松开制动踏板时，主缸内的液压力会减小，制动器失去压力，制动片或制动盘与车轮之间的摩擦力减小，车辆重新恢复行驶。
三、制动系统的常见问题1.刹车失灵：例如制动踏板松软或踩下去没有明显的制动效果，可能是制动系统泄漏导致液压力不足，需要检查并修复泄漏处。
2.刹车异响：例如刹车时发出刺耳的金属摩擦声，可能是制动器磨损导致制动片或制动盘失效，需要进行更换。
3.制动跳脱：例如刹车时车辆偏向一侧或抖动，可能是制动器不均匀磨损或制动器安装不正确，需要进行维修和调整。
4.刹车磨损：由于制动器长时间使用，制动片和制动盘/鼓会逐渐磨损，需要定期检查并更换，以确保制动效果。
总之，制动系统是汽车重要的安全装置，其正常工作对驾驶者和行人的安全至关重要。
了解制动系统的组成部分、工作原理和常见问题可以帮助驾驶员及时发现和解决制动系统的故障，确保行车的安全。
纯电动汽车制动系统的组成
纯电动汽车制动系统的组成包括以下几个部分：
1. 制动踏板：通过踩下制动踏板来启动制动系统。
2. 制动助力器：为了增加制动力和减少踏板力度，使用真空泵或者电动泵等方式为制动系统提供辅助力。
3. 制动液：用于传递制动力的液体介质。
一般使用高温、高压下稳定性好的液体，如刹车油。
4. 制动管路：连接各个制动器的管道系统，将制动力从主缸传递到制动器。
5. 制动主缸：踏板力传递给制动器的装置，通过踏板力度的变化实现制动力的调节。
6. 制动盘/制动鼓：用于制动的部件，由制动器夹紧或摩擦产生制动力，减速车辆。
7. 制动器：通过摩擦力来制动车辆，包括刹车片/刹车鼓以及制动器活塞等组成。
8. 制动力分配器：根据车辆动态需要，调节前后轮制动力的分配，保持车辆的平稳制动。
9. 制动控制单元（ECU）：负责监测车辆制动系统的状态，并根据驾驶员的操作和车辆的动态进行制动力的控制和调节。
10. 电子制动系统：控制电动汽车制动力的电子设备，通过调节电机的转矩来实现制动。
总的来说，纯电动汽车制动系统主要包括制动踏板、制动助力器、
制动液、制动管路、制动主缸、制动盘/制动鼓、制动器、制动力分配器、制动控制单元和电子制动系统等组成部分。
液压制动系统的组成液压制动系统是车辆的重要组成部分，它能够将司机的踩刹车的力量转化为车轮的制动力，从而实现汽车的停止。
液压制动系统由多个组成部分构成，每个部分都有其独特的功能。
下面将详细介绍液压制动系统的组成。
一、主缸主缸是液压制动系统中最重要的部件之一。
它负责将司机踩刹车时产生的力量传递到制动器上，从而使车轮停止旋转。
主缸内部有一个活塞和一个密封圈。
当司机踩下刹车踏板时，活塞会向前移动，并将压缩后的刹车油推入到制动线路中。
二、助力器助力器是一种辅助主缸工作的装置。
它通过增加主缸内部压力来增强刹车效果。
助力器通常由真空或液压驱动，并与主缸相连。
当司机踩下刹车时，助力器会自动启动，并提供额外的刹车力量。
三、制动管路制动管路是连接主缸和制动器之间的管道系统。
它由硬质金属管和软质橡胶管组成。
硬质金属管通常用于连接主缸和制动器，而软质橡胶管则用于连接车轮和制动器。
制动管路的作用是将主缸内的刹车油传输到制动器中，从而使车轮停止旋转。
四、制动器制动器是将刹车油转化为车轮制动力的装置。
它通常由刹车片、刹车盘和活塞组成。
当司机踩下刹车时，主缸内的刹车油会进入到制动器中，推动活塞向外移动，并使刹车片与刹车盘接触，从而产生摩擦力，使车轮停止旋转。
五、ABS系统ABS系统是一种电子控制系统，它能够提高汽车在紧急情况下的行驶稳定性和安全性。
ABS系统通过检测每个轮子的转速来控制每个轮子上的制动力分配。
当某个轮子开始打滑时，ABS系统会自动减少该轮子上的制动力，从而避免汽车失去控制。
六、手刹手刹是一种备用的停车装置。
它通常由一个手柄和一个拉线组成。
当司机拉起手刹时，拉线会将制动器锁定，从而使车轮停止旋转。
手刹通常用于停车、停放在坡上或进行紧急制动。
七、刹车油箱刹车油箱是储存刹车油的容器。
它通常位于发动机舱内，并与主缸相连。
刹车油箱内部有一个滤网和一个液位计，可以防止杂质进入到制动系统中，并确保主缸内始终有足够的刹车油。
总结：液压制动系统是汽车中不可或缺的重要组成部分，它由多个部件构成。

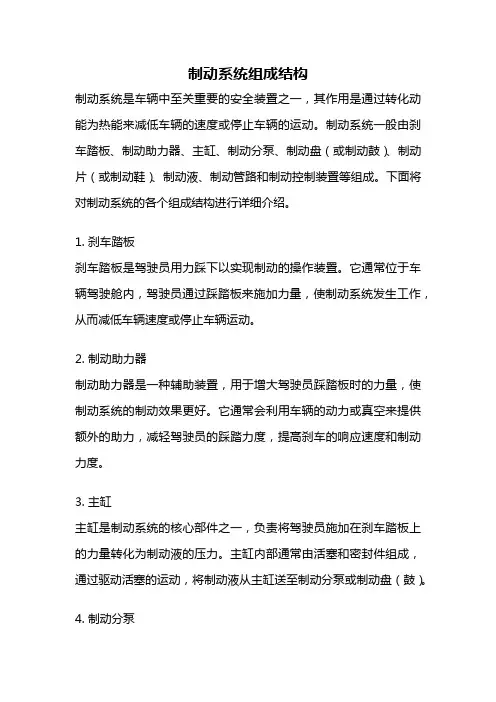

制动系统组成结构制动系统是车辆中至关重要的安全装置之一，其作用是通过转化动能为热能来减低车辆的速度或停止车辆的运动。
制动系统一般由刹车踏板、制动助力器、主缸、制动分泵、制动盘（或制动鼓）、制动片（或制动鞋）、制动液、制动管路和制动控制装置等组成。
下面将对制动系统的各个组成结构进行详细介绍。
1. 刹车踏板刹车踏板是驾驶员用力踩下以实现制动的操作装置。
它通常位于车辆驾驶舱内，驾驶员通过踩踏板来施加力量，使制动系统发生工作，从而减低车辆速度或停止车辆运动。
2. 制动助力器制动助力器是一种辅助装置，用于增大驾驶员踩踏板时的力量，使制动系统的制动效果更好。
它通常会利用车辆的动力或真空来提供额外的助力，减轻驾驶员的踩踏力度，提高刹车的响应速度和制动力度。
3. 主缸主缸是制动系统的核心部件之一，负责将驾驶员施加在刹车踏板上的力量转化为制动液的压力。
主缸内部通常由活塞和密封件组成，通过驱动活塞的运动，将制动液从主缸送至制动分泵或制动盘（鼓）。
4. 制动分泵制动分泵是负责将主缸输出的制动液分配给各个制动盘（鼓）的装置。
它通常由多个分泵组成，每个分泵对应一个制动盘（鼓），通过控制分泵的开关来实现制动力的分配和调整，确保车辆制动时的平衡性和稳定性。
5. 制动盘（鼓）制动盘（鼓）是制动系统中用于转化动能为热能的部件。
制动盘通常安装在车轮上，当制动系统施加力量时，制动片（鞋）会与制动盘接触，通过摩擦产生阻力，减低车辆的速度或停止车辆的运动。
6. 制动片（鞋）制动片（鞋）是制动系统中与制动盘（鼓）接触的部件，通常由摩擦材料制成。
当驾驶员踩下刹车踏板时，制动片（鞋）会向制动盘（鼓）施加力量，通过摩擦产生阻力，实现制动的效果。
7. 制动液制动液是制动系统中传递力量的介质，一般由耐高温、耐低温和抗腐蚀能力较强的液体组成。
制动液通过主缸和制动分泵将驾驶员的力量传递到制动盘（鼓）上，起到传递力量和润滑密封件的作用。
8. 制动管路制动管路是连接各个制动组件的管道系统，通过制动管路，制动液能够从主缸流动到制动盘（鼓）的制动片（鞋）上。

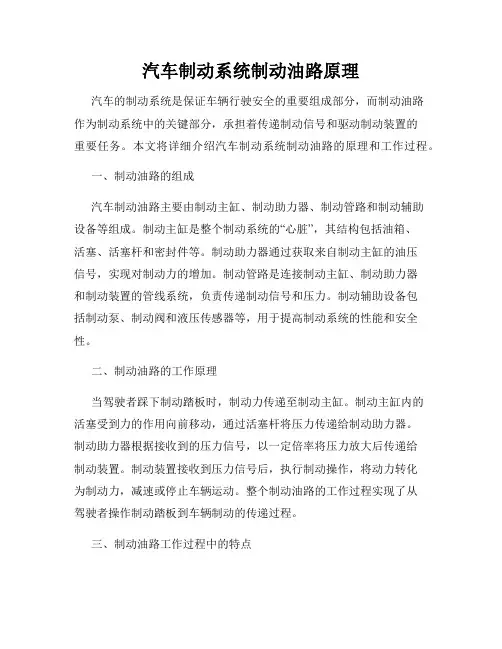

汽车制动系统制动油路原理汽车的制动系统是保证车辆行驶安全的重要组成部分，而制动油路作为制动系统中的关键部分，承担着传递制动信号和驱动制动装置的重要任务。
本文将详细介绍汽车制动系统制动油路的原理和工作过程。
一、制动油路的组成汽车制动油路主要由制动主缸、制动助力器、制动管路和制动辅助设备等组成。
制动主缸是整个制动系统的“心脏”，其结构包括油箱、活塞、活塞杆和密封件等。
制动助力器通过获取来自制动主缸的油压信号，实现对制动力的增加。
制动管路是连接制动主缸、制动助力器和制动装置的管线系统，负责传递制动信号和压力。
制动辅助设备包括制动泵、制动阀和液压传感器等，用于提高制动系统的性能和安全性。
二、制动油路的工作原理当驾驶者踩下制动踏板时，制动力传递至制动主缸。
制动主缸内的活塞受到力的作用向前移动，通过活塞杆将压力传递给制动助力器。
制动助力器根据接收到的压力信号，以一定倍率将压力放大后传递给制动装置。
制动装置接收到压力信号后，执行制动操作，将动力转化为制动力，减速或停止车辆运动。
整个制动油路的工作过程实现了从驾驶者操作制动踏板到车辆制动的传递过程。
三、制动油路工作过程中的特点1. 液压传递：制动油路通过液压传递制动力，利用液体不可压缩性来实现力的传递。
这种设计可以有效地传递制动信号，提高制动系统的灵敏度和可靠性。
2. 动力放大：制动助力器的设计使得驾驶者在踩下制动踏板时，可以通过助力器的作用获得更大的制动力，提高制动效果。
这样可以减轻驾驶者的操作力度，增加制动的安全性。
3. 压力调节：制动油路中的制动阀和液压传感器等辅助设备，可以根据制动需求对制动力进行调节。
例如，在紧急制动时，制动力可以得到增强，以确保车辆的快速停车。
而在低速制动时，制动力可以适当减小，提高驾驶的舒适性。
4. 液压平衡：汽车制动系统通常采用前后制动力平衡的设计，以保证车辆在制动过程中稳定和平衡。
制动油路中的一些装置，如制动泵和液压传感器，能够监测和调节制动系统中的压力分配，使前后制动力能够合理分配。
汽车制动系统原理汽车制动系统是保证行车安全的重要部件，它负责将车辆减速或停止。
本文将介绍汽车制动系统的原理及其工作原理。
一、制动系统构成汽车制动系统主要由制动踏板、主缸、助力器、制动盘（或制动鼓）、制动片（或刹车鞋）、制动液及制动管路组成。
1. 制动踏板：司机通过踩下制动踏板来启动制动系统，使车辆减速或停止。
2. 主缸：主缸是制动系统的控制中心，司机踩下制动踏板后，主缸产生压力将制动液传输到制动器件，从而实现制动效果。
3. 助力器：助力器能够增加制动力的传输效果，提供辅助制动。
4. 制动盘（或制动鼓）：制动盘通过与刹车片的摩擦来实现制动效果，制动鼓则通过刹车鞋与其内表面的摩擦来实现制动效果。
5. 制动片（或刹车鞋）：制动片是与制动盘（或制动鼓）接触的部件，通过与制动盘（或制动鼓）之间的摩擦来产生制动效果。
6. 制动液及制动管路：制动液被主缸传输到制动器件，通过制动管路将制动力传递到刹车片（或刹车鞋）与制动盘（或制动鼓）之间。
二、制动系统工作原理制动系统通过减速或停止车辆来保证行车安全。
下面将介绍汽车制动系统的工作原理。
当司机踩下制动踏板时，主缸内的活塞会受到力的作用而向前移动，从而增加了主缸的压力。
此时，制动液会通过制动管路传输到制动器件中。
如果是采用制动盘和刹车片的制动系统，制动盘与刹车片之间由摩擦力产生制动效果。
制动液进入制动器件后，通过压力传递给刹车片，使刹车片与制动盘相互摩擦，产生阻力，从而减速或停止车辆。
如果是采用制动鼓和刹车鞋的制动系统，制动鼓与刹车鞋之间由摩擦力产生制动效果。
制动液进入制动器件后，通过压力传递给刹车鞋，使刹车鞋与制动鼓相互摩擦，产生阻力，从而减速或停止车辆。
制动系统中的助力器能够提供辅助制动力，使司机更轻松地踩下制动踏板，并增加制动效果。
总结：汽车制动系统的原理主要通过制动踏板、主缸、助力器、制动盘（或制动鼓）、制动片（或刹车鞋）、制动液及制动管路的协作来实现。
司机踩下制动踏板后，主缸产生压力，将制动液传输到制动器件，通过摩擦力将刹车片（或刹车鞋）与制动盘（或制动鼓）之间产生摩擦，从而实现车辆的减速或停止。
汽车制动系统工作原理详解为了确保行车安全，汽车制动系统成为车辆中最为关键的部件之一。
它负责控制和减缓车辆速度，使车辆能够稳定地停下或减速。
本文将详细解析汽车制动系统的工作原理，包括液压制动和刹车片的协同作用，以及制动过程中的主要部件。
一、液压制动系统的作用及构成部分液压制动系统是汽车制动系统的重要组成部分，通过将驾驶员的制动操作转化为液压信号，从而实现刹车效果。
它由主缸、助力器、制动管路以及刹车器等几个关键部分构成。
1. 主缸：主缸位于驾驶舱内，通过驾驶员的制动踏板操作来产生制动信号。
当驾驶员踏下制动踏板时，主缸内液体压力增加，将制动信号传递给制动器。
2. 助力器：助力器旨在减轻驾驶员的制动操作力度。
它通过感应驾驶员的制动踏板力度变化，产生相应的助力信号，从而降低制动的难度。
3. 制动管路：制动管路是液压制动系统中连接主缸、助力器和刹车器的管道。
它起到传递制动信号和液压力的作用。
4. 刹车器：刹车器负责把液压力转换为制动力，并施加在车轮上，从而减速或停车。
它由制动卡钳、刹车盘和刹车鼓构成。
二、刹车片的作用和工作原理刹车片是汽车制动系统中非常关键的部件，它通过与刹车盘或刹车鼓的摩擦来产生制动力。
常见的刹车片包括盘式刹车片和鼓式刹车片。
1. 盘式刹车片：盘式刹车片主要应用于轿车和一些商用车上。
当驾驶员踏下制动踏板时，制动系统会产生液压力，使得刹车盘固定在车轮轴上的刹车卡钳夹紧刹车盘。
同时，刹车片与刹车盘之间的摩擦力产生制动力，使车辆减速或停车。
2. 鼓式刹车片：鼓式刹车片常用于汽车的后轮制动系统。
它由鼓式刹车盘、刹车鼓和刹车片组成。
当制动信号传递到刹车器时，刹车鼓会扩张开，使刹车片与刹车鼓内壁之间产生摩擦力，从而减速或停车。
三、制动过程中的关键部件除了液压制动和刹车片，汽车制动系统中还有一些关键部件，它们也对制动效果发挥重要作用。
1. 刹车盘和刹车鼓：刹车盘和刹车鼓是车轮中心固定的圆盘或圆筒形零件，它们承载着制动片对刹车器施加的摩擦力。
