制动系统管路

线控制动系统的组成和工作原理线控制动系统是汽车制动系统的一种类型，它由主缸、助力器、制动阀、摩擦制动器和管路组成。

这种制动系统通过车辆驾驶员踩踏制动踏板，通过线性力将压力传递到车轮的制动器上，实现车辆的制动功能。

下面将详细介绍线控制动系统的组成和工作原理。

1.主缸：主缸是制动系统的核心部件，它通过踏板上施加的力来产生压力，并将压力传递到制动器上。

2.助力器：助力器在制动过程中起到增加制动压力的作用。

助力器一般通过真空或液压力来提供辅助力。

3.制动阀：制动阀用于控制制动系统中的压力分配。

它可以根据不同的驾驶条件和制动需求来调节制动压力的大小。

4.摩擦制动器：摩擦制动器是实现制动功能的装置，它由制动盘和制动片组成。

在制动过程中，制动片通过与制动盘的摩擦，将车轮的转动阻止，实现制动效果。

5.管路：管路用于传输制动液体。

它连接主缸、助力器、制动阀和摩擦制动器，将液压传递到制动器上。

1.当驾驶员踩踏制动踏板时，施加的力传递到主缸上。

主缸内的活塞受力后向前移动，通过压缩制动液体产生压力。

2.制动液体的压力将通过管路传递到助力器中。

助力器增加制动压力，并将压力传递到制动阀上。

制动阀根据制动信号控制制动压力的大小。

3.制动阀将制动压力分配到各个制动器上，驱动制动器的活塞向外移动。

制动器的摩擦片通过与制动盘的摩擦力将车轮的转动阻止。

4.当驾驶员释放制动踏板时，制动系统中的压力释放。

制动器的释放机构使摩擦片离开制动盘，车轮恢复转动自由。

5.在整个制动过程中，系统中的制动液体起到了传递力和平衡压力的作用，确保制动系统的正常工作。

总之，线控制动系统通过驾驶员的操作将力转化为压力，并通过液压传递到制动器上实现车辆的制动功能。

它具有制动力平衡性好、制动效果稳定、操作灵活等特点，被广泛应用于现代汽车中。

制动系统组成结构制动系统是车辆中至关重要的安全装置之一，其作用是通过转化动能为热能来减低车辆的速度或停止车辆的运动。

制动系统一般由刹车踏板、制动助力器、主缸、制动分泵、制动盘（或制动鼓）、制动片（或制动鞋）、制动液、制动管路和制动控制装置等组成。

下面将对制动系统的各个组成结构进行详细介绍。

1. 刹车踏板刹车踏板是驾驶员用力踩下以实现制动的操作装置。

它通常位于车辆驾驶舱内，驾驶员通过踩踏板来施加力量，使制动系统发生工作，从而减低车辆速度或停止车辆运动。

2. 制动助力器制动助力器是一种辅助装置，用于增大驾驶员踩踏板时的力量，使制动系统的制动效果更好。

它通常会利用车辆的动力或真空来提供额外的助力，减轻驾驶员的踩踏力度，提高刹车的响应速度和制动力度。

3. 主缸主缸是制动系统的核心部件之一，负责将驾驶员施加在刹车踏板上的力量转化为制动液的压力。

主缸内部通常由活塞和密封件组成，通过驱动活塞的运动，将制动液从主缸送至制动分泵或制动盘（鼓）。

4. 制动分泵制动分泵是负责将主缸输出的制动液分配给各个制动盘（鼓）的装置。

它通常由多个分泵组成，每个分泵对应一个制动盘（鼓），通过控制分泵的开关来实现制动力的分配和调整，确保车辆制动时的平衡性和稳定性。

5. 制动盘（鼓）制动盘（鼓）是制动系统中用于转化动能为热能的部件。

制动盘通常安装在车轮上，当制动系统施加力量时，制动片（鞋）会与制动盘接触，通过摩擦产生阻力，减低车辆的速度或停止车辆的运动。

6. 制动片（鞋）制动片（鞋）是制动系统中与制动盘（鼓）接触的部件，通常由摩擦材料制成。

当驾驶员踩下刹车踏板时，制动片（鞋）会向制动盘（鼓）施加力量，通过摩擦产生阻力，实现制动的效果。

7. 制动液制动液是制动系统中传递力量的介质，一般由耐高温、耐低温和抗腐蚀能力较强的液体组成。

制动液通过主缸和制动分泵将驾驶员的力量传递到制动盘（鼓）上，起到传递力量和润滑密封件的作用。

8. 制动管路制动管路是连接各个制动组件的管道系统，通过制动管路，制动液能够从主缸流动到制动盘（鼓）的制动片（鞋）上。

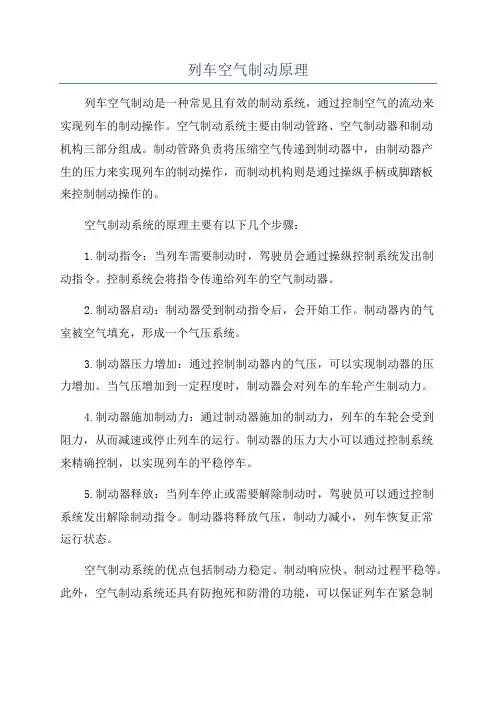

列车空气制动原理列车空气制动是一种常见且有效的制动系统，通过控制空气的流动来实现列车的制动操作。

空气制动系统主要由制动管路、空气制动器和制动机构三部分组成。

制动管路负责将压缩空气传递到制动器中，由制动器产生的压力来实现列车的制动操作，而制动机构则是通过操纵手柄或脚踏板来控制制动操作的。

空气制动系统的原理主要有以下几个步骤：1.制动指令：当列车需要制动时，驾驶员会通过操纵控制系统发出制动指令。

控制系统会将指令传递给列车的空气制动器。

2.制动器启动：制动器受到制动指令后，会开始工作。

制动器内的气室被空气填充，形成一个气压系统。

3.制动器压力增加：通过控制制动器内的气压，可以实现制动器的压力增加。

当气压增加到一定程度时，制动器会对列车的车轮产生制动力。

4.制动器施加制动力：通过制动器施加的制动力，列车的车轮会受到阻力，从而减速或停止列车的运行。

制动器的压力大小可以通过控制系统来精确控制，以实现列车的平稳停车。

5.制动器释放：当列车停止或需要解除制动时，驾驶员可以通过控制系统发出解除制动指令。

制动器将释放气压，制动力减小，列车恢复正常运行状态。

空气制动系统的优点包括制动力稳定、制动响应快、制动过程平稳等。

此外，空气制动系统还具有防抱死和防滑的功能，可以保证列车在紧急制动或恶劣天气条件下的安全性。

因此，空气制动系统已经广泛应用于各种类型的列车，是一种可靠的制动系统。

在实际运行中，列车空气制动系统也需要定期维护和检查，确保系统的正常运行。

例如，需要定期检查制动器的气压是否正常、制动管路是否有漏气等问题，及时发现并解决问题，以保证列车运行的安全性和稳定性。

综上所述，列车空气制动原理可以通过控制空气的流动来实现列车的制动操作，是一种稳定、安全且可靠的制动系统。

通过制动指令、制动器启动、制动器压力增加、制动器施加制动力和制动器释放等步骤，实现列车的平稳停车和恢复运行。

空气制动系统在列车运行中起着至关重要的作用，对列车的安全性和稳定性有着重要的影响。

制动系统的组成与分类制动系统是汽车中非常重要的一个部件，它是保障车辆行驶安全的关键之一。

制动系统通过将车轮的动能转化为热能，来减速车辆的运动，使车辆能够安全停下来。

制动系统的组成和分类对于车辆的制动性能和安全性有着至关重要的影响。

本文将对制动系统的组成和分类进行详细介绍。

一、制动系统的组成。

1. 制动器，制动器是制动系统的核心部件，它通过对车轮施加一定的制动力来减速车辆的运动。

制动器一般分为盘式制动器和鼓式制动器两种类型。

盘式制动器通过对车轮上的盘式制动器施加制动力来实现制动，而鼓式制动器则是通过对车轮内部的鼓式制动器施加制动力来实现制动。

盘式制动器由制动盘、制动钳和制动片组成，鼓式制动器由制动鼓、制动鞋和制动缸组成。

2. 制动液，制动液是制动系统中的传力介质，它能够传递制动踏板施加的力到制动器上，从而实现制动。

制动液一般采用的是乙二醇或丙二醇为基础的液压油，它具有较高的沸点和润滑性能，能够在高温和高压下稳定传力。

3. 制动管路，制动管路是将制动液从制动踏板传递到制动器的管道系统，它由硬管和软管组成。

硬管一般由钢管制成，能够承受较高的压力和冲击，而软管一般由橡胶或塑料制成，能够在转向时保持柔韧性。

4. 制动助力器，制动助力器是用来增强制动力的装置，它能够减小司机踩踏制动踏板的力度，从而提高司机的制动舒适性和安全性。

制动助力器一般分为真空助力器和液压助力器两种类型。

5. 制动辅助系统，制动辅助系统包括制动盘冷却系统、制动片磨损指示器和防抱死系统等，它们能够提高制动系统的性能和安全性。

二、制动系统的分类。

1. 机械制动系统，机械制动系统是一种通过机械传动来实现制动的系统，它主要由制动踏板、拉杆、制动鼓和制动鞋等组成。

机械制动系统一般用于一些较为简单的车辆上，如自行车、摩托车等。

2. 液压制动系统，液压制动系统是一种通过液压传动来实现制动的系统，它主要由制动踏板、制动助力器、制动管路、制动液和制动器等组成。

制动系统维护保养内容制动系统是汽车安全的重要组成部分，对于驾驶员来说，保证制动系统的正常运行是非常重要的。

随着汽车使用时间的增长，制动系统也会出现各种问题，如果不及时进行维护保养，就会造成严重后果。

本文将从以下几个方面介绍制动系统的维护保养内容。

一、刹车片和刹车盘的检查与更换1. 刹车片检查首先需要注意的是，刹车片和刹车盘必须同时更换。

在更换前需要检查刹车片是否磨损严重或者已经磨穿。

通常情况下，当刹车片厚度低于3mm时就需要更换了。

此外还需要注意刹车片表面是否有裂纹或者变形等情况。

2. 刹车盘检查在更换刹车片时也需要检查并清洁一下刹车盘。

如果发现有明显的磨损或者裂纹，则需要及时更换。

此外还需要注意刹车盘表面是否平整，并且没有明显凸起或者凹陷等情况。

二、制动液的更换制动液是制动系统中非常关键的一个部分，它可以传递力量并保证制动系统的正常工作。

因此，制动液需要定期更换。

一般情况下，每两年或者行驶4万公里需要更换一次制动液。

在更换时需要注意以下几点：1. 选择合适的制动液不同品牌和型号的汽车所使用的制动液可能不同，因此在更换时需要选择与自己车辆相匹配的制动液。

2. 制动液的质量制动液是一种易吸水的物质，因此在使用过程中会逐渐吸收空气中的水分。

如果水分含量过高，则会影响刹车性能。

因此，在更换时需要选择新鲜、质量可靠的制动液。

3. 更换方式在更换时需要将旧油完全排出，并且清洗干净油路系统。

然后再加入新油并排除空气。

三、刹车系统管路和连接件检查刹车系统管路和连接件也是非常关键的部分，在使用过程中可能会出现漏油或者老化等问题。

如果发现管路或者连接件存在问题，则需要及时更换或者修复。

四、刹车泵检查与维护刹车泵是整个制动系统中非常重要的一个部分，它可以传递力量并控制刹车片的运动。

因此，在使用过程中需要注意以下几点：1. 刹车泵检查在使用过程中需要定期检查刹车泵是否存在漏油等问题。

如果发现问题，则需要及时更换或者修复。

CRH1型动车组制动管路系统主要部件概述一、CRHl型动车组制动模块部件介绍CRHl型动车组制动设备装配模块化，大部分压缩空气部件安装在制动控制面板前部(见图9－9)。

二、CRHl型动车组制动控制面板CRHl型动车组制动控制板有四种不同类型，取决于所装用转向架类型。

(1)05A1A，Mc车制动控制板。

(2)0581A，Tp车制动控制板。

(3)05C1A，M车制动控制板。

(4)05D1A，Tb车制动控制板。

三、CRHl型动车组供风系统部件介绍供风系统由3台主压缩机(每个拖车1台)，2台辅助压缩机(Tpl、Tp2各l台)，总风缸(拖车3个、动车1个)，辅助风缸(Tpl、Tp2各1个)，空气弹簧风缸(每辆车4个)，一条贯穿全车的总风缸管及若干支系风管构成。

四、CRHl型动车组供风系统设备控制1.TCMS系统对总风缸压力进行即时监控：当总风压力低于850kPa时主压缩机启动1台；低于800kPa时启动2台；低于700kPa时启动3台，并向司机发出报警；低于600kPa 时，引发紧急制动；辅助风缸则主要是在总风压力不足时，为升弓控制管路提供风源。

五、CRHl型动车组制动控制板及控制功能1.制动面板的功能，主要是把接受到的制动参考电信号转化成为空气信号，并把空气信号放大，传送给常用制动机械机构，施加摩擦制动。

2.通过制动控制面板可以实现1～7级的常用制动和紧急全摩擦制动。

3.制动控制板设备及控制功能。

(1)A1一调压阀，未激活时将整个压力传输到紧急制动阀(E)上。

激活时中断到(E)的供风和A2联合工作，根据车上要求的制动力设定相应压力。

(2)A2一调压阀，未激活时不缓解任何压力。

激活时缓解来自紧急阀(E)的任何压力和A1联合工作，根据车上要求的制动力设定相应压力。

(3)c伐至制动卡钳的压力输出(通过防滑线路)。

(4)D－KR6中继阀，作为继动器工作。

采用来自(A)的供风压力，并以更大容量将输入上的预控压力传送至输出(c)。

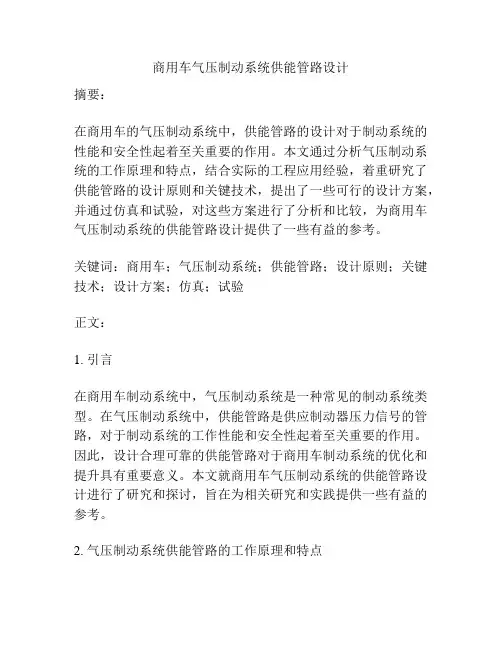

商用车气压制动系统供能管路设计摘要：在商用车的气压制动系统中，供能管路的设计对于制动系统的性能和安全性起着至关重要的作用。

本文通过分析气压制动系统的工作原理和特点，结合实际的工程应用经验，着重研究了供能管路的设计原则和关键技术，提出了一些可行的设计方案，并通过仿真和试验，对这些方案进行了分析和比较，为商用车气压制动系统的供能管路设计提供了一些有益的参考。

关键词：商用车；气压制动系统；供能管路；设计原则；关键技术；设计方案；仿真；试验正文：1. 引言在商用车制动系统中，气压制动系统是一种常见的制动系统类型。

在气压制动系统中，供能管路是供应制动器压力信号的管路，对于制动系统的工作性能和安全性起着至关重要的作用。

因此，设计合理可靠的供能管路对于商用车制动系统的优化和提升具有重要意义。

本文就商用车气压制动系统的供能管路设计进行了研究和探讨，旨在为相关研究和实践提供一些有益的参考。

2. 气压制动系统供能管路的工作原理和特点气压制动系统是以空气压力作为能源的制动系统，工作过程中，需要将压缩空气输送到制动器以获得所需的制动力。

而供能管路则是连接制动控制器和制动器的管道，主要功能是传递装置内存储的空气能量至制动器。

气压制动系统与其他制动系统的不同点在于其能源不是由车辆本身的液压系统提供，而是由空气压缩机产生，并在高压容器中储存，随时可供使用。

而供能管路也因此有其独特的设计特点。

3. 供能管路设计原则（1）稳定性原则。

供能管路应当稳定可靠，能够保证在各种工况下都能够准确地输出压力信号。

设计时，应当注意控制气体减压速度和流量的大小，避免因为减压不稳定而产生压力波动等问题。

（2）安全性原则。

供能管路应当安全可靠，能够在任何情况下都能够控制制动器输出的制动力。

因此，在设计时，应当考虑到各种异常情况，采取相应的安全保护措施。

（3）经济性原则。

供能管路应当经济合理，能够在减少车辆成本和维护成本等方面发挥优异的性能。

在设计时，应当尽量减少材料的使用量和装配成本，并考虑到系统的整体优化。
