机械加工工艺规程制定(完整版)

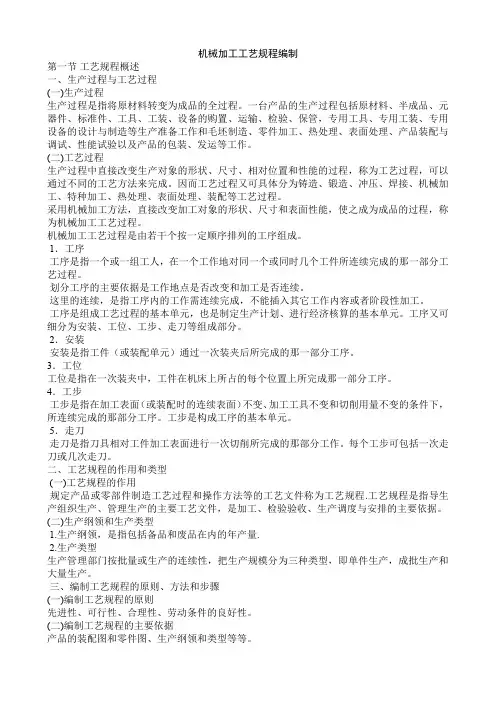

机械加工工艺规程编制第一节工艺规程概述一、生产过程与工艺过程(一)生产过程生产过程是指将原材料转变为成品的全过程。

一台产品的生产过程包括原材料、半成品、元器件、标准件、工具、工装、设备的购置、运输、检验、保管，专用工具、专用工装、专用设备的设计与制造等生产准备工作和毛坯制造、零件加工、热处理、表面处理、产品装配与调试、性能试验以及产品的包装、发运等工作。

(二)工艺过程生产过程中直接改变生产对象的形状、尺寸、相对位置和性能的过程，称为工艺过程，可以通过不同的工艺方法来完成。

因而工艺过程又可具体分为铸造、锻造、冲压、焊接、机械加工、特种加工、热处理、表面处理、装配等工艺过程。

采用机械加工方法，直接改变加工对象的形状、尺寸和表面性能，使之成为成品的过程，称为机械加工工艺过程。

机械加工工艺过程是由若干个按一定顺序排列的工序组成。

1．工序工序是指一个或一组工人，在一个工作地对同一个或同时几个工件所连续完成的那一部分工艺过程。

划分工序的主要依据是工作地点是否改变和加工是否连续。

这里的连续，是指工序内的工作需连续完成，不能插入其它工作内容或者阶段性加工。

工序是组成工艺过程的基本单元，也是制定生产计划、进行经济核算的基本单元。

工序又可细分为安装、工位、工步、走刀等组成部分。

2．安装安装是指工件（或装配单元）通过一次装夹后所完成的那一部分工序。

3．工位工位是指在一次装夹中，工件在机床上所占的每个位置上所完成那一部分工序。

4．工步工步是指在加工表面（或装配时的连续表面）不变、加工工具不变和切削用量不变的条件下，所连续完成的那部分工序。

工步是构成工序的基本单元。

5．走刀走刀是指刀具相对工件加工表面进行一次切削所完成的那部分工作。

每个工步可包括一次走刀或几次走刀。

二、工艺规程的作用和类型(一)工艺规程的作用规定产品或零部件制造工艺过程和操作方法等的工艺文件称为工艺规程.工艺规程是指导生产组织生产、管理生产的主要工艺文件，是加工、检验验收、生产调度与安排的主要依据。

第三章机械加工工艺规程的制定§3-1基本概念一．生产过程与工艺过程（一）生产过程从原材料到机械产品出厂的全部劳动过程。

包括：1）生产技术准备过程2）毛坯的制造3）零件的机械加工及热处理4）产品的装配、检验、试车、油漆、包装等。

5）产品的辅助劳动过程直接生产过程被加工对象的尺寸、形状或性能、位置产生一定的变化。

如：零件的机械加工、热处理、装配等。

间接生产过程：不使加工对象产生直接变化。

如：工装夹具的制造、工件的运输、设备的维护等。

（二）机械加工工艺过程是生产过程的一部分，是对零件采用各种加工方法，直接用于改变毛坯的形状、尺寸、表面粗糙度以及力学物理性能，使之成为合格零件的全部劳动过程。

工艺：使各种原材料、半成品成为成品的方法和过程工艺过程：在生产过程中，凡是改变生产对象的形状、尺寸、相对位置和性质等，使其成为成品和半成品的过程。

二．机械加工工艺过程的组成1.工序一个或一组工人，在一台机床或一个工作地点对一个或同时对几个工件所连续完成的那一部分工艺过程。

划分工序的主要依据：工作地点是否改变和加工是否连续完成。

同一零件，同样的加工内容可以有不同的工序安排。

如图所示的阶梯轴的加工：加工内容：1．加工小端面 2.小端面钻中心孔3．加工大端面 4.大端面钻中心孔5．车大端外圆 6.对大端倒角7．车小端外圆8.对小端倒角9．精车外圆10．铣键槽11.去毛刺工序1：加工内容1到9——车床工序2：加工内容10、11——铣床（手工去毛刺）工序1：加工内容1、2、7、8—加工小端工序2：加工内容3、4、5、6—加工大端工序3：加工内容9工序4：加工内容10、11 第三种工序安排：工序1：加工内容：1、2、3、4—铣两端面打中心孔工序2：加工内容：5、6、7、8—仿形车外圆、倒角工序3：加工内容：9—精车外圆工序4：加工内容：1—铣键槽工序5：加工内容：11—去毛刺2、安装如果在一个工序中要对工件进行几次装夹，则每次装夹下完成的那部分加工内容称为一个安装。

机械加工工艺规程的制订1．工艺规程的作用①工艺规程是指导生产的主要技术条件；②工艺规程是生产组织和生产管理工作的依据；③工艺规程是新建或扩建工厂及车间的基本资料。

2.工艺规程的设计原则①技术上的先进性②经济上的合理性③良好的劳动条件3.制订工艺规程所需的原始资料①产品的全套装配图和零件工作图②产品验收的质量标准③产品的生产纲领④毛坯资料⑤现场生产条件⑥工艺规程设计时应尽可能多了解新工艺、新方法4.工艺规程的制订步骤4.1零件的工艺分析1）零件技术要求分析①加工表面的尺寸精度②主要加工表面的形状精度③主要表面之间的相互位置精度④各加工表面粗糙度以及表面质量方面的其它要求⑤热处理及其它技术要求2）对零件图具体技术分析：①零件的视图、尺寸、公差和技术要求是否齐全②零件图所规定加工要求是否合理③零件的选材是否恰当3）零件结构工艺性分析①机械零件的结构，由于使用要求不同而具有各种形状②在分析零件的结构时，不仅要注意各物体表面本身特征，而且要注意这些表面的不同组合③在研究零件结构时，要注意审查零件的结构工艺性4.2选择毛坯类型1）毛坯种类的选择：由材料的力学性能要求，零件结构形状的尺寸大小，零件的生产纲领以及利用新技术，新工艺的可能性决定。

2）确定毛坯的形状和尺寸，确定毛坯形状和尺寸时应注意以下几个问题：①为使加工时工件安装稳定，有些铸件毛坯，需要铸出工艺凸台②为了保证零件加工质量和加工方便，常将一些零件作成一个整体毛坯，加工到一定形状后再切割分离。

4.3选择定位基准按照基准的选择原则，必须选择好各道工序的定位基准。

4.4工艺路线的拟定要解决的主要问题：零件各表面的加工方法和方案的选择，加工阶段的划分，确定工序的分散与集中，加工顺序安排和热处理安排等。

1）加工方法和加工方案的选择选择表面加工方案时，应注意以下几个问题①根据加工表面的技术要求，尽可能采用经济加工精度方案经济加工精度：是指在正常的加工条件下，（包括完好的机床设备、必要的工艺装备、标准的工人技术等级、标准的耗用时间和生产费用）所能达到的加工精度。

河南科技大学教案首页课程名称机械制造基础任课教师邓效忠第五章机械加工工艺规程的制定计划学时14教学的目的和要求：要求学生掌握定位基准和表面加工方法的选择原则，能够拟定工艺路线，会运用工艺尺寸链确定工序尺寸及其公差，使学生具有编制中等复杂零件加工工艺规程的能力。

重点：工件定位基准的选择；工序顺序的确定；工艺尺寸链及其应用。

难点：工艺尺寸链及其应用。

思考题：1．什么叫基准?基准分哪儿种?2．精、粗定位基准的选择原则各有哪些?如何分析这些原则之间出现的矛盾?3．零件表面加工方法的选择原则是什么？4．制定机械加工工艺规程时，为什么要划分加工阶段？5．切削加工顺序安排的原则是什么？6．什么叫工序集中？什么叫工序分散？各用于什么场合？7．什么叫工序余量？影响工序余量的因素是什么？8．什么叫尺寸链？它具有哪些特征？9．什么叫工艺规程？它有什么作用？10．如何确定尺寸链中的增环、减环和封闭环？第5章机械加工工艺规程设计5.1 概述一、机械加工工艺规程及其作用将产品或零部件的制造工艺过程的所有内容用图、表、文字的形式规定下来的工艺文件汇编称为工艺规程。

二、工艺规程设计所需的原始资料⑴零件图和产品整套装配图；⑵产品的生产纲领和生产类型；⑶产品的质量验收标准；⑷毛坯情况；⑸本厂的生产条件和技术水平；⑹国内外生产技术发展情况。

三、工艺规程设计的步骤⑴零件的工艺性分析。

⑵确定毛坯。

⑶拟定工艺路线，选择定位基准。

⑷确定各工序的设备和工装。

⑸确定主要工序的生产技术要求和质量验收标准。

⑹确定各工序的余量，计算工序尺寸和公差。

⑺确定各工序的切削用量。

⑻确定工时定额。

⑼填写工艺卡。

5.2 机械加工工艺规程设计一、零件的结构工艺性分析结构工艺性是指产品的结构是否满足优质、高产、低成本制造的一种性质。

零件结构工艺性举见教材表5-4。

二、确定毛坯三、定位基准的选择粗基准是指未经机械加工的定位基准，而精基准则是经过机械加工的定位基准。

1．粗基准的选择原则粗基准选择的主要目的是：保证非加工面与加工面的位置关系；保证各加工表面余量的合理分配。

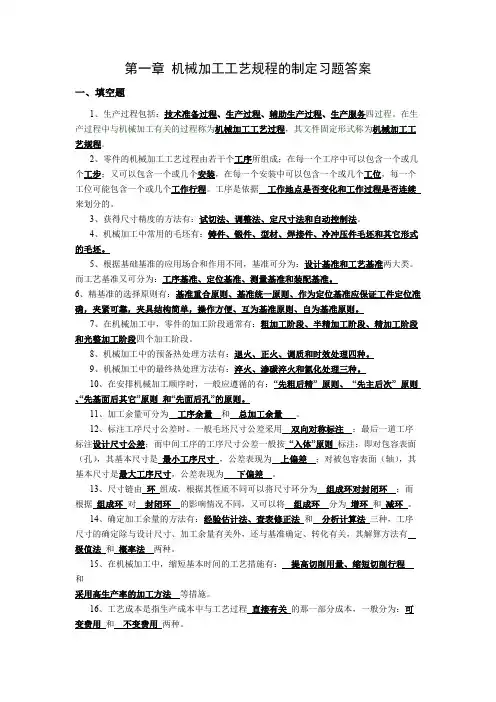

第一章机械加工工艺规程的制定习题答案一、填空题1、生产过程包括：技术准备过程、生产过程、辅助生产过程、生产服务四过程。

在生产过程中与机械加工有关的过程称为机械加工工艺过程，其文件固定形式称为机械加工工艺规程。

2、零件的机械加工工艺过程由若干个工序所组成；在每一个工序中可以包含一个或几个工步；又可以包含一个或几个安装，在每一个安装中可以包含一个或几个工位，每一个工位可能包含一个或几个工作行程。

工序是依据工作地点是否变化和工作过程是否连续来划分的。

3、获得尺寸精度的方法有：试切法、调整法、定尺寸法和自动控制法。

4、机械加工中常用的毛坯有：铸件、锻件、型材、焊接件、冷冲压件毛坯和其它形式的毛坯。

5、根据基础基准的应用场合和作用不同，基准可分为：设计基准和工艺基准两大类。

而工艺基准又可分为：工序基准、定位基准、测量基准和装配基准。

6、精基准的选择原则有：基准重合原则、基准统一原则、作为定位基准应保证工件定位准确，夹紧可靠，夹具结构简单，操作方便、互为基准原则、自为基准原则。

7、在机械加工中，零件的加工阶段通常有：粗加工阶段、半精加工阶段、精加工阶段和光整加工阶段四个加工阶段。

8、机械加工中的预备热处理方法有：退火、正火、调质和时效处理四种。

9、机械加工中的最终热处理方法有：淬火、渗碳淬火和氮化处理三种。

10、在安排机械加工顺序时，一般应遵循的有：“先粗后精” 原则、“先主后次” 原则、“先基面后其它”原则和“先面后孔”的原则。

11、加工余量可分为工序余量和总加工余量。

12、标注工序尺寸公差时，一般毛坯尺寸公差采用双向对称标注；最后一道工序标注设计尺寸公差；而中间工序的工序尺寸公差一般按“入体”原则标注；即对包容表面（孔），其基本尺寸是最小工序尺寸，公差表现为上偏差；对被包容表面（轴），其基本尺寸是最大工序尺寸，公差表现为下偏差。

13、尺寸链由环组成，根据其性质不同可以将尺寸环分为组成环对封闭环；而根据组成环对封闭环的影响情况不同，又可以将组成环分为增环和减环。

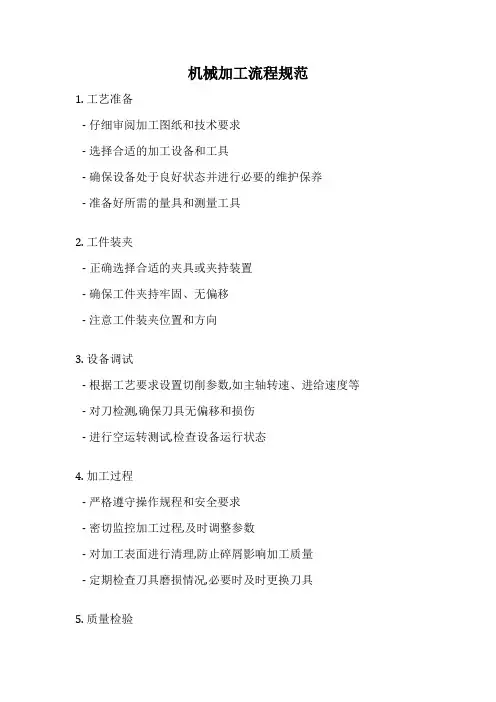

机械加工流程规范
1. 工艺准备
- 仔细审阅加工图纸和技术要求
- 选择合适的加工设备和工具
- 确保设备处于良好状态并进行必要的维护保养
- 准备好所需的量具和测量工具
2. 工件装夹
- 正确选择合适的夹具或夹持装置
- 确保工件夹持牢固、无偏移
- 注意工件装夹位置和方向
3. 设备调试
- 根据工艺要求设置切削参数,如主轴转速、进给速度等 - 对刀检测,确保刀具无偏移和损伤
- 进行空运转测试,检查设备运行状态
4. 加工过程
- 严格遵守操作规程和安全要求
- 密切监控加工过程,及时调整参数
- 对加工表面进行清理,防止碎屑影响加工质量
- 定期检查刀具磨损情况,必要时及时更换刀具
5. 质量检验
- 使用合适的测量工具对加工件进行尺寸检测
- 检查加工件表面质量,无缺陷和毛刺
- 核对加工件与图纸要求的一致性
6. 工艺反馈
- 记录加工过程中的任何异常情况
- 及时调整工艺参数以优化加工效果
- 对加工效率和质量问题进行分析并持续改进
以上是一般机械加工流程的规范要求,具体操作还需根据不同工件和加工方式有所调整,同时应严格执行相关安全生产规程。

机械加工工艺规程包括以下内容：工件加工的工艺路线、各工序的具体内容及所用的设备和工装设备、工件的检验项目及检验方法、切削用量、时间定额等。

制订工艺规程的原始资料：1.产品全套装配图和零件图；2.产品验收的质量标准；3.产品的生产纲领（年产量）；4.毛坯资料；5.本厂的生产条件；6.国内外先进工艺及生产技术发展情况；7.有关的工艺手册及图册。

制订工艺规程的步骤：1、计算年生产纲领，确定生产类型；生产纲领计算——N=Qn(1+a%+b%)——N为零件的年生产纲领，件/年；Q为产品的年生产纲领，台/年；n为每台产品中该零件的数量；a为备料的百分率；b为废品百分率。

生产类型——单件生产、批量生产、大量生产。

2、分析零件图及产品装配图，对零件进行工艺分析；承类零件零件表面的组成及基本类型套类零件零件结构分析主要表面和次要表面区分箱体类零件零件的结构工艺性叉架类零件零件的工艺分析包括：加工表面的尺寸精度、形状精度和表面粗糙度零件技术要求分析各加工表面之间的相互位置精度工件的热处理和其它要求，如动平衡、去磁电镀等3、选择毛坯；木模手工造型适用于单件小批生产或大型零件砂型铸造1. 铸件金属模机器造型适用于大批量生产的中小型铸件压力铸造（特殊铸造适用于特殊铸造离心铸造少量质量要求较熔模铸造高的小型铸件）手工锻打小型毛坯单件、小批自由锻造锻件机械锤锻中型毛坯生产，以及2. 锻件压力机压锻大型毛坯大型锻件模锻件适用于大批量中小型锻件毛坯的种类热轧精度低、价格低3. 型材冷拉精度高、价格高、大批量生产、自动机床加工4. 焊接件制造简单、周期短、抗振性差、变形大、加工前要时效处理5. 冲压件6. 冷挤压件7. 粉末冶金4、拟订工艺路线；各种加工方法所能达到的经济精度和表面粗糙度（在正常的加工条件下所能保证的一定范围的加工精度称为经济精度。

）表面加工选择能获得相应经济精度的加工方法方法选择零件材料的可加工性能选择表面加工方工件的结构形状和尺寸大小案时考虑的因素生产类型现有生产条件粗加工阶段划分方法半精加工阶段精加工阶段光整加工阶段划分加工阶段保证加工质量的需要划分加工阶合理使用机床设备的需要拟订工艺路线段的原因及时发现毛坯缺陷便于安排热处理工序集中划分工序工序分散基准先行机械加工顺先粗后精序的安排先主后次先面后孔退火或正火预备热处理时效处理热处理工调质工序顺序的安排序的安排淬火最终热处理渗碳淬火渗氮处理检验工序的安排：一般安排在粗加工后，精加工前；送往外车间前后；重要工序和工时长的工序前后；零件加工结束后，入库前。
