最新干挂石材幕墙设计计算书(可编辑)1

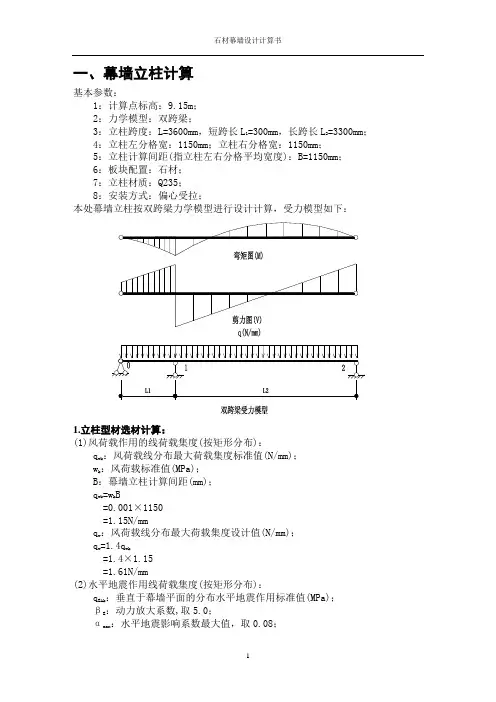

一、幕墙立柱计算基本参数：1：计算点标高：9.15m； 2：力学模型：双跨梁；3：立柱跨度：L=3600mm，短跨长L1=300mm，长跨长L2=3300mm；4：立柱左分格宽：1150mm；立柱右分格宽：1150mm；5：立柱计算间距(指立柱左右分格平均宽度)：B=1150mm； 6：板块配置：石材；7：立柱材质：Q235；8：安装方式：偏心受拉；本处幕墙立柱按双跨梁力学模型进行设计计算，受力模型如下：1.立柱型材选材计算：(1)风荷载作用的线荷载集度(按矩形分布)：qwk：风荷载线分布最大荷载集度标准值(N/mm)；wk：风荷载标准值(MPa)；B：幕墙立柱计算间距(mm)；qwk =wkB=0.001×1150=1.15N/mmqw：风荷载线分布最大荷载集度设计值(N/mm)；qw =1.4qwk=1.4×1.15=1.61N/mm(2)水平地震作用线荷载集度(按矩形分布)：qEAk：垂直于幕墙平面的分布水平地震作用标准值(MPa)；βE：动力放大系数,取5.0；αmax：水平地震影响系数最大值，取0.08；Gk：幕墙构件的重力荷载标准值(N)，(含面板和框架)； A：幕墙平面面积(mm2)；qEAk =βEαmaxG/A ……5.3.4[JGJ102-2003]=5×0.08×0.0011=0.00044MPaqEk：水平地震作用线荷载集度标准值(N/mm)； B：幕墙立柱计算间距(mm)；qEk =qEAkB=0.00044×1150=0.506N/mmqE：水平地震作用线荷载集度设计值(N/mm)；qE =1.3qEk=1.3×0.506=0.658N/mm(3)幕墙受荷载集度组合：用于强度计算时，采用Sw +0.5SE设计值组合：……5.4.1[JGJ102-2003]q=qw +0.5qE=1.61+0.5×0.658=1.939N/mm用于挠度计算时，采用Sw标准值：……5.4.1[JGJ102-2003]qk =qwk=1.15N/mm(4)求支座反力R1及最大弯矩：由双跨梁弯矩图可知,两支点0,2处弯矩为零,中支点弯矩最大为M1，而在均布荷载作用下,最大挠度在长跨内出现。

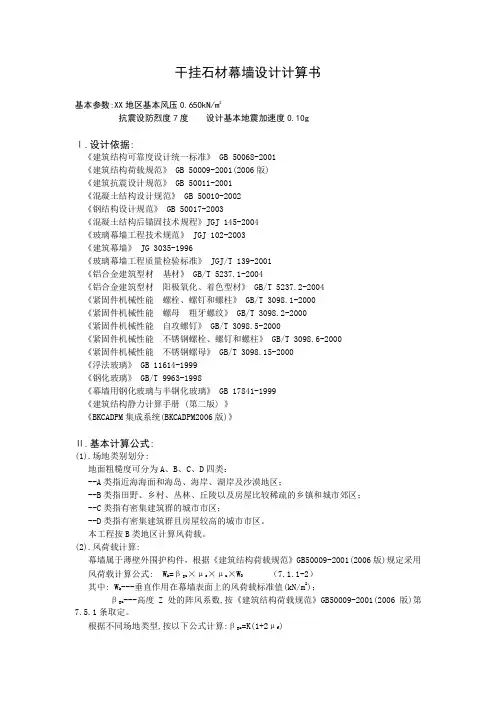

干挂石材幕墙设计计算书基本参数:XX地区基本风压0.650kN/m2抗震设防烈度7度设计基本地震加速度0.10gⅠ.设计依据:《建筑结构可靠度设计统一标准》 GB 50068-2001《建筑结构荷载规范》 GB 50009-2001(2006版)《建筑抗震设计规范》 GB 50011-2001《混凝土结构设计规范》 GB 50010-2002《钢结构设计规范》 GB 50017-2003《混凝土结构后锚固技术规程》JGJ 145-2004《玻璃幕墙工程技术规范》 JGJ 102-2003《建筑幕墙》 JG 3035-1996《玻璃幕墙工程质量检验标准》 JGJ/T 139-2001《铝合金建筑型材基材》 GB/T 5237.1-2004《铝合金建筑型材阳极氧化、着色型材》 GB/T 5237.2-2004《紧固件机械性能螺栓、螺钉和螺柱》 GB/T 3098.1-2000《紧固件机械性能螺母粗牙螺纹》 GB/T 3098.2-2000《紧固件机械性能自攻螺钉》 GB/T 3098.5-2000《紧固件机械性能不锈钢螺栓、螺钉和螺柱》 GB/T 3098.6-2000《紧固件机械性能不锈钢螺母》 GB/T 3098.15-2000《浮法玻璃》 GB 11614-1999《钢化玻璃》 GB/T 9963-1998《幕墙用钢化玻璃与半钢化玻璃》 GB 17841-1999《建筑结构静力计算手册 (第二版) 》《BKCADPM集成系统(BKCADPM2006版)》Ⅱ.基本计算公式:(1).场地类别划分:地面粗糙度可分为A、B、C、D四类：--A类指近海海面和海岛、海岸、湖岸及沙漠地区；--B类指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；--C类指有密集建筑群的城市市区；--D类指有密集建筑群且房屋较高的城市市区。

本工程按B类地区计算风荷载。

(2).风荷载计算:幕墙属于薄壁外围护构件，根据《建筑结构荷载规范》GB50009-2001(2006版)规定采用风荷载计算公式: W k=βgz×μs×μz×W0（7.1.1-2）其中: W k---垂直作用在幕墙表面上的风荷载标准值(kN/m2)；βgz---高度Z处的阵风系数,按《建筑结构荷载规范》GB50009-2001(2006版)第7.5.1条取定。

第一章：工程概况----------------------------- P2第二章：结构设计理论和标准--------------------- P3-P4第三章：幕墙材料的物理及力学性能----------------- P5-P7 第四章：荷载和作用计算----------------------- P8-P10第五章：幕墙玻璃设计计算--------------------- P11-P18第六章：结构胶缝宽度和厚度计算----------------- P19-P20第七章：幕墙铝板设计计算--------------------- P21-P23第八章：玻璃及铝板幕墙立柱的设计计算------------- P24-P32 第九章：玻璃及铝板幕墙横梁的设计计算------------- P33-P39 第十章：石材幕墙的设计计算------------------- P40-P45第十一章：幕墙其他配件验算------------------- P46-P501.1 工程名称：1.2 工程地点：1.3 幕墙总高度：84.400 米1.4幕墙防火等级：耐火等级为一级1.5防雷分类：二类1.5荷载及其组合：幕墙系统在结构设计时考虑以下荷载及其组合• 风荷载• 自重• 施工荷载• 温度应力作用• 雪荷载1.6 构件验算：幕墙系统设计时验算如下节点和构件• 幕墙系统与主体结构的连接件强度• 竖梁、横梁等杆件的强度和刚度• 各连接螺栓、螺丝的强度• 玻璃等面材的强度• 结构胶缝的宽度和厚度第二章 结构设计理论和标准2.1本结构计算过程均遵循如下规范及标准: 《建筑结构荷载规范》 《钢结构设计规范》 《玻璃幕墙工程技术规范》 《金属与石材幕墙工程技术规范》 《建筑物防雷设计规范》《建筑设计防火规范》 结构设计和计算时均遵守如下理论和标准及相应的计算方法：玻璃幕墙、铝板幕墙、石材幕墙等均按围护结构设计。

承德平泉亮达国际酒店综合项目一期酒店裙楼幕墙装饰工程干挂石材幕墙－结构设计计算书设计：校对：审核：批准：深圳蓝波幕墙及光伏工程有限公司目录一、计算引用的规范、标准及资料 (1)1.幕墙设计规范： (1)2.建筑设计规范： (1)3.铝材规范： (1)4.金属板及石材规范： (2)5.玻璃规范： (2)6.钢材规范： (2)7.胶类及密封材料规范： (3)8.门窗及五金件规范： (3)9.《建筑结构静力计算手册》(第二版) (4)10.土建图纸： (4)二、基本参数 (4)1.幕墙所在地区： (4)2.地区粗糙度分类等级： (4)3.抗震烈度： (4)三、幕墙承受荷载计算 (4)1.风荷载标准值计算： (4)2.垂直于幕墙平面的分布水平地震作用标准值： (5)3.作用效应组合： (5)四、幕墙立柱计算 (6)1.立柱型材选材计算： (6)2.确定材料的截面参数： (8)3.选用立柱型材的截面特性： (8)4.立柱的抗弯强度计算： (8)5.立柱的挠度计算： (9)6.立柱的抗剪计算： (9)五、幕墙横梁计算 (10)1.横梁型材选材计算： (11)2.确定材料的截面参数： (12)3.选用横梁型材的截面特性： (13)4.幕墙横梁的抗弯强度计算： (14)5.横梁的挠度计算： (14)6.横梁的抗剪计算：(三角荷载作用下) (14)六、短槽式（托板）连接石板的选用与校核 (15)1.石板板块荷载计算： (16)2.石板的抗弯设计： (16)3.短槽托板在石板中产生的剪应力校核： (17)4.短槽托板剪应力校核： (17)七、连接件计算 (18)1.横梁与角码间连接： (18)2.角码与立柱连接： (19)3.立柱与主结构连接 (20)八、幕墙埋件计算(后补锚栓) (22)1.荷载标准值计算： (22)2.拉拔实验拉拔力计算： (23)九、幕墙焊缝计算 (23)1.受力分析： (23)2.焊缝特性参数计算： (23)3.焊缝校核计算： (24)十、石材幕墙幕墙胶类及伸缩缝计算 (24)1.立柱连接伸缩缝计算： (25)2.耐侯胶胶缝计算： (25)石材幕墙设计计算书一、计算引用的规范、标准及资料1.幕墙设计规范：《玻璃幕墙工程技术规范》 JGJ102-2003《点支式玻璃幕墙工程技术规程》 CECS127-2001《玻璃幕墙点支承装置》 JG138-2010《吊挂式玻璃幕墙支承装置》 JG139-2001《建筑幕墙》 GB/T21086-2007《金属与石材幕墙工程技术规范》 JGJ133-2001《小单元建筑幕墙》 JG/T216-20082.建筑设计规范：《钢结构防火涂料》 GB14907-2002《钢结构设计规范》 GB50017-2003《高层建筑混凝土结构技术规程》 JGJ3-2002《高层民用建筑设计防火规范》 GB50045-95(2005年版) 《高处作业吊蓝》 GB19155-2003《工程抗震术语标准》 JGJ/T97-2010《混凝土结构后锚固技术规程》 JGJ145-2004《混凝土结构设计规范》 GB50010-2010《混凝土用膨胀型、扩孔型建筑锚栓》 JG160-2004《建筑表面用有机硅防水剂》 JC/T902-2002《建筑材料放射性核素限量》 GB6566-2010《建筑防火封堵应用技术规程》 CECS154：2003《建筑钢结构焊接技术规程》 JGJ81-2002《建筑工程抗震设防分类标准》 GB50223-2008《建筑工程预应力施工规程》 CECS180：2005《建筑结构荷载规范》 GB50009-2012《建筑结构可靠度设计统一标准》 GB50068-2012《建筑抗震设计规范》 GB50011-2010《建筑设计防火规范》 GB50016-2006《建筑物防雷设计规范》 GB50057-2010《冷弯薄壁型钢结构技术规范》 GB50018-2002《民用建筑设计通则》 GB50352-2005《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85-20103.铝材规范：《变形铝及铝合金化学成份》 GB/T3190-2008《建筑用隔热铝合金型材》 JG175-2011《建筑用铝型材、铝板氟碳涂层》 JG/T133-2000《铝合金建筑型材第1部分基材》 GB5237.1-2008《铝合金建筑型材第2部分阳极氧化、着色型材》 GB5237.2-2008《铝合金建筑型材第3部分电泳涂漆型材》 GB5237.3-2008《铝合金建筑型材第4部分粉末喷涂型材》 GB5237.4-2008 《铝合金建筑型材第5部分氟碳漆喷涂型材》 GB5237.5-2008 《铝合金建筑型材第6部分隔热型材》 GB5237.6-2004 《铝及铝合金彩色涂层板、带材》 YS/T431-2000《一般工业用铝及铝合金板、带材》 GB/T3880.1～3-2006 《铝型材截面几何参数算法及计算机程序要求》 YS/T437-2009《有色电泳涂漆铝合金建筑型材》 YS/T459-20034.金属板及石材规范：《干挂饰面石材及其金属挂件》 JC830.1、2-2005 《建筑装饰用微晶玻璃》 JC/T872-2000《建筑幕墙用瓷板》 JG/T217-2007《建筑装饰用搪瓷钢板》 JG/T234-2008《微晶玻璃陶瓷复合砖》 JC/T994-2006《超薄天然石材复合板》 JC/T1049-2007《铝幕墙板、板基》 YS/T429.1-2000 《铝幕墙板、氟碳喷漆铝单板》 YS/T429.2-2000 《建筑幕墙用铝塑复合板》 GB/T17748-2008 《铝塑复合板用铝带》 YS/T432-2000《天然板石》 GB/T18600-2009 《天然大理石荒料》 JC/T202-2001《天然大理石建筑板材》 GB/T19766-2005 《天然花岗石荒料》 JC/T204-2001《天然花岗石建筑板材》 GB/T18601-2009 《天然石材统一编号》 GB/T17670-2008 《天然饰面石材术语》 GB/T13890-20085.玻璃规范：《镀膜玻璃第1部分：阳光控制镀膜玻璃》 GB/T18915.1-2002 《镀膜玻璃第2部分：低辐射镀膜玻璃》 GB/T18915.2-2002 《平板玻璃》 GB11614-2009《建筑用安全玻璃第3部分：夹层玻璃》 GB15763.3-2009 《建筑用安全玻璃第2部分：钢化玻璃》 GB15763.2-2005 《建筑用安全玻璃防火玻璃》 GB15763.1-2009 《幕墙用钢化玻璃与半钢化玻璃》 GB17841-2008《热弯玻璃》 JC/T915-2003《压花玻璃》 JC/T511-2002《中空玻璃》 GB/T11944-20026.钢材规范：《建筑结构用冷弯矩形钢管》 JG/T178-2005《不锈钢棒》 GB/T1220-2007《不锈钢冷加工钢棒》 GB/T4226-2009《不锈钢冷轧钢板及钢带》 GB/T3280-2007《不锈钢热轧钢板及钢带》 GB/T4237-2007《不锈钢小直径无缝钢管》 GB/T3090-2000《擦窗机》 GB19154-2003《彩色涂层钢板和钢带》 GB/T12754-2006《低合金高强度结构钢》 GB/T1591-2008《建筑幕墙用钢索压管接头》 JG/T201-2007《耐候结构钢》 GB/T4171-2008《高碳铬不锈钢丝》 YB/T096—1997《合金结构钢》 GB/T3077-1999《金属覆盖层钢铁制品热镀锌层技术要求》 GB/T13912-2002《碳素结构钢》 GB/T700-2006《碳素结构钢和低合金结构钢热轧薄钢板及钢带》GB/T912-2008《碳素结构钢和低合金结构钢热轧厚钢板及钢带》GB/T3274-20077.胶类及密封材料规范：《丙烯酸酯建筑密封膏》 JC484-2006《幕墙玻璃接缝用密封胶》 JC/T882-2001《彩色涂层钢板用建筑密封胶》 JC/T884-2001《丁基橡胶防水密封胶粘带》 JC/T942-2004《干挂石材幕墙用环氧胶粘剂》 JC887-2001《混凝土建筑接缝用密封胶》 JC/T881-2001《建筑窗用弹性密封剂》 JC485-2007《建筑密封材料试验方法》 GB/T13477.1～20-2002 《建筑用防霉密封胶》 JC/T885-2001《建筑用硅酮结构密封胶》 GB16776-2005《建筑用岩棉、矿渣棉绝热制品》 GB/T19686-2005《建筑用硬质塑料隔热条》 JG/T174-2005《建筑装饰用天然石材防护剂》 JC/T973-2005《聚氨酯建筑密封胶》 JC/T482-2003《聚硫建筑密封胶》 JC/T483-2006《绝热用岩棉、矿棉及其制品》 GB/T11835-2007《石材用建筑密封胶》 JC/T883-2001《修补用天然橡胶胶粘剂》 HG/T3318-2002《中空玻璃用弹性密封胶》 JC/T486-2001《中空玻璃用丁基热熔密封胶》 JC/T914-20038.门窗及五金件规范：《封闭型沉头抽芯铆钉》 GB/T12616-2004《封闭型平圆头抽芯铆钉》 GB/T12615-2004《紧固件公差螺栓、螺钉、螺柱和螺母》 GB/T3103.1-2002《紧固件机械性能不锈钢螺母》 GB/T3098.15-2000 《紧固件机械性能不锈钢螺栓、螺钉、螺柱》 GB/T3098.6-2000《紧固件机械性能抽芯铆钉》 GB/T3098.19-2004 《紧固件机械性能螺母、粗牙螺纹》 GB/T3098.2-2000《紧固件机械性能螺母、细牙螺纹》 GB/T3098.4-2000《紧固件机械性能螺栓、螺钉和螺柱》 GB/T3098.1-2010《紧固件机械性能自攻螺钉》 GB/T3098.5-2000《紧固件术语盲铆钉》 GB/T3099-2004《十字槽盘头螺钉》 GB/T818-2000《铝合金压铸件》 GB/T15114-20099.相关物理性能等级测试方法：《玻璃幕墙工程质量检验标准》 JGJ/T139-2001《玻璃幕墙光学性能》 GB/T18091-2000《彩色涂层钢板和钢带试验方法》 GB/T13448-2006《钢结构工程施工质量验收规范》 GB50205-2001《混凝土结构工程施工质量验收规范》 GB50204-2002《建筑防水材料老化试验方法》 GB/T18244-2000《建筑幕墙气密、水密、抗风压性能检测方法》 GB/T15227-2007《建筑幕墙抗震性能振动台试验方法》 GB/T18575-2001《建筑幕墙平面内变形性能检测方法》 GB/T18250-2000《建筑装饰装修工程质量验收规范》 GB50210-2001《金属材料室温拉伸试验方法》 GB/T228-200210.《建筑结构静力计算手册》 (第二版)11.土建图纸：二、基本参数1.幕墙所在地区：承德市地区；2.地区粗糙度分类等级：幕墙属于薄壁外围护构件，按《建筑结构荷载规范》(GB50009-2012)A类：指近海海面和海岛、海岸、湖岸及沙漠地区；B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；C类：指有密集建筑群的城市市区；D类：指有密集建筑群且房屋较高的城市市区；依照上面分类标准，本工程按C类地区考虑。

承德平泉亮达国际酒店综合项目一期酒店裙楼幕墙装饰工程干挂石材幕墙－结构设计计算书设计：校对：审核：批准：深圳蓝波幕墙及光伏工程有限公司7>2013年4月目录一、计算引用的规范、标准及资料 11.幕墙设计规范： 12.建筑设计规范： 13.铝材规范： 14.金属板及石材规范：25.玻璃规范： 26.钢材规范： 27.胶类及密封材料规范： 38.门窗及五金件规范：39.《建筑结构静力计算手册》第二版 410.土建图纸：4二、基本参数 41.幕墙所在地区： 42.地区粗糙度分类等级： 43.抗震烈度： 5三、幕墙承受荷载计算51.风荷载标准值计算：52.垂直于幕墙平面的分布水平地震作用标准值： 63.作用效应组合： 7四、幕墙立柱计算 81.立柱型材选材计算：92.确定材料的截面参数：113.选用立柱型材的截面特性：124.立柱的抗弯强度计算：135.立柱的挠度计算：146.立柱的抗剪计算：15五、幕墙横梁计算 161.横梁型材选材计算：172.确定材料的截面参数：203.选用横梁型材的截面特性：224.幕墙横梁的抗弯强度计算：235.横梁的挠度计算：236.横梁的抗剪计算：三角荷载作用下24六、短槽式（托板）连接石板的选用与校核261.石板板块荷载计算：272.石板的抗弯设计：283.短槽托板在石板中产生的剪应力校核：294.短槽托板剪应力校核：29七、连接件计算301.横梁与角码间连接：312.角码与立柱连接：333.立柱与主结构连接35八、幕墙埋件计算后补锚栓391.荷载标准值计算：392.拉拔实验拉拔力计算：41九、幕墙焊缝计算 411.受力分析：422.焊缝特性参数计算：423.焊缝校核计算： 43十、石材幕墙幕墙胶类及伸缩缝计算441.立柱连接伸缩缝计算：442.耐侯胶胶缝计算：45石材幕墙设计计算书一、计算引用的规范、标准及资料1.幕墙设计规范：《玻璃幕墙工程技术规范》 JGJ102-2003 《点支式玻璃幕墙工程技术规程》 CECS127-2001 《玻璃幕墙点支承装置》 JG138-2010 《吊挂式玻璃幕墙支承装置》 JG139-2001 《建筑幕墙》 GB/T21086-2007 《金属与石材幕墙工程技术规范》 JGJ133-2001 《小单元建筑幕墙》 JG/T216-2008 2.建筑设计规范：《钢结构防火涂料》 GB14907-2002 《钢结构设计规范》 GB50017-2003《高层建筑混凝土结构技术规程》 JGJ3-2002《高层民用建筑设计防火规范》 GB50045-95 2005年版《高处作业吊蓝》 GB19155-2003《工程抗震术语标准》 JGJ/T97-2010《混凝土结构后锚固技术规程》 JGJ145-2004《混凝土结构设计规范》 GB50010-2010《混凝土用膨胀型、扩孔型建筑锚栓》 JG160-2004《建筑表面用有机硅防水剂》 JC/T902-2002《建筑材料放射性核素限量》 GB6566-2010《建筑防火封堵应用技术规程》 CECS154：2003《建筑钢结构焊接技术规程》 JGJ81-2002《建筑工程抗震设防分类标准》 GB50223-2008《建筑工程预应力施工规程》 CECS180：2005《建筑结构荷载规范》 GB50009-2012《建筑结构可靠度设计统一标准》 GB50068-2012《建筑抗震设计规范》 GB50011-2010《建筑设计防火规范》 GB50016-2006《建筑物防雷设计规范》 GB50057-2010《冷弯薄壁型钢结构技术规范》 GB50018-2002《民用建筑设计通则》 GB50352-2005《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85-20103.铝材规范：《变形铝及铝合金化学成份》 GB/T3190-2008《建筑用隔热铝合金型材》 JG175-2011《建筑用铝型材、铝板氟碳涂层》 JG/T133-2000《铝合金建筑型材第1部分基材》 GB5237.1-2008 《铝合金建筑型材第2部分阳极氧化、着色型材》 GB5237.2-2008 《铝合金建筑型材第3部分电泳涂漆型材》 GB5237.3-2008 《铝合金建筑型材第4部分粉末喷涂型材》 GB5237.4-2008 《铝合金建筑型材第5部分氟碳漆喷涂型材》 GB5237.5-2008 《铝合金建筑型材第6部分隔热型材》 GB5237.6-2004 《铝及铝合金彩色涂层板、带材》 YS/T431-2000《一般工业用铝及铝合金板、带材》 GB/T3880.1～3-2006 《铝型材截面几何参数算法及计算机程序要求》 YS/T437-2009《有色电泳涂漆铝合金建筑型材》 YS/T459-20034.金属板及石材规范：《干挂饰面石材及其金属挂件》 JC830.1、2-2005 《建筑装饰用微晶玻璃》 JC/T872-2000《建筑幕墙用瓷板》 JG/T217-2007《建筑装饰用搪瓷钢板》 JG/T234-2008《微晶玻璃陶瓷复合砖》 JC/T994-2006《超薄天然石材复合板》 JC/T1049-2007《铝幕墙板、板基》 YS/T429.1-2000 《铝幕墙板、氟碳喷漆铝单板》 YS/T429.2-2000《建筑幕墙用铝塑复合板》 GB/T17748-2008 《铝塑复合板用铝带》 YS/T432-2000《天然板石》 GB/T18600-2009 《天然大理石荒料》 JC/T202-2001《天然大理石建筑板材》 GB/T19766-2005 《天然花岗石荒料》 JC/T204-2001《天然花岗石建筑板材》 GB/T18601-2009 《天然石材统一编号》 GB/T17670-2008 《天然饰面石材术语》 GB/T13890-2008 5.玻璃规范：《镀膜玻璃第1部分：阳光控制镀膜玻璃》 GB/T18915.1-2002 《镀膜玻璃第2部分：低辐射镀膜玻璃》 GB/T18915.2-2002 《平板玻璃》 GB11614-2009《建筑用安全玻璃第3部分：夹层玻璃》 GB15763.3-2009 《建筑用安全玻璃第2部分：钢化玻璃》 GB15763.2-2005 《建筑用安全玻璃防火玻璃》 GB15763.1-2009 《幕墙用钢化玻璃与半钢化玻璃》 GB17841-2008《热弯玻璃》 JC/T915-2003《压花玻璃》 JC/T511-2002《中空玻璃》 GB/T11944-2002 6.钢材规范：《建筑结构用冷弯矩形钢管》 JG/T178-2005《不锈钢棒》 GB/T1220-2007 《不锈钢冷加工钢棒》 GB/T4226-2009 《不锈钢冷轧钢板及钢带》 GB/T3280-2007 《不锈钢热轧钢板及钢带》 GB/T4237-2007 《不锈钢小直径无缝钢管》 GB/T3090-2000 《擦窗机》 GB19154-2003 《彩色涂层钢板和钢带》 GB/T12754-2006 《低合金高强度结构钢》 GB/T1591-2008 《建筑幕墙用钢索压管接头》 JG/T201-2007 《耐候结构钢》 GB/T4171-2008 《高碳铬不锈钢丝》 YB/T096―1997 《合金结构钢》 GB/T3077-1999 《金属覆盖层钢铁制品热镀锌层技术要求》 GB/T13912-2002 《碳素结构钢》 GB/T700-2006 《碳素结构钢和低合金结构钢热轧薄钢板及钢带》GB/T912-2008 《碳素结构钢和低合金结构钢热轧厚钢板及钢带》GB/T3274-2007 7.胶类及密封材料规范：《丙烯酸酯建筑密封膏》 JC484-2006 《幕墙玻璃接缝用密封胶》 JC/T882-2001 《彩色涂层钢板用建筑密封胶》 JC/T884-2001 《丁基橡胶防水密封胶粘带》 JC/T942-2004 《干挂石材幕墙用环氧胶粘剂》 JC887-2001《混凝土建筑接缝用密封胶》 JC/T881-2001《建筑窗用弹性密封剂》 JC485-2007《建筑密封材料试验方法》 GB/T13477.1～20-2002 《建筑用防霉密封胶》 JC/T885-2001《建筑用硅酮结构密封胶》 GB16776-2005《建筑用岩棉、矿渣棉绝热制品》 GB/T19686-2005《建筑用硬质塑料隔热条》 JG/T174-2005《建筑装饰用天然石材防护剂》 JC/T973-2005《聚氨酯建筑密封胶》 JC/T482-2003《聚硫建筑密封胶》 JC/T483-2006《绝热用岩棉、矿棉及其制品》 GB/T11835-2007《石材用建筑密封胶》 JC/T883-2001《修补用天然橡胶胶粘剂》 HG/T3318-2002《中空玻璃用弹性密封胶》 JC/T486-2001《中空玻璃用丁基热熔密封胶》 JC/T914-20038.门窗及五金件规范：《封闭型沉头抽芯铆钉》 GB/T12616-2004《封闭型平圆头抽芯铆钉》 GB/T12615-2004《紧固件公差螺栓、螺钉、螺柱和螺母》 GB/T3103.1-2002《紧固件机械性能不锈钢螺母》 GB/T3098.15-2000 《紧固件机械性能不锈钢螺栓、螺钉、螺柱》 GB/T3098.6-2000《紧固件机械性能抽芯铆钉》 GB/T3098.19-2004《紧固件机械性能螺母、粗牙螺纹》 GB/T3098.2-2000 《紧固件机械性能螺母、细牙螺纹》 GB/T3098.4-2000 《紧固件机械性能螺栓、螺钉和螺柱》 GB/T3098.1-2010 《紧固件机械性能自攻螺钉》 GB/T3098.5-2000 《紧固件术语盲铆钉》 GB/T3099-2004 《十字槽盘头螺钉》 GB/T818-2000 《铝合金压铸件》 GB/T15114-2009 9.相关物理性能等级测试方法：《玻璃幕墙工程质量检验标准》 JGJ/T139-2001 《玻璃幕墙光学性能》 GB/T18091-2000 《彩色涂层钢板和钢带试验方法》 GB/T13448-2006 《钢结构工程施工质量验收规范》 GB50205-2001 《混凝土结构工程施工质量验收规范》 GB50204-2002 《建筑防水材料老化试验方法》 GB/T18244-2000 《建筑幕墙气密、水密、抗风压性能检测方法》 GB/T15227-2007 《建筑幕墙抗震性能振动台试验方法》 GB/T18575-2001 《建筑幕墙平面内变形性能检测方法》 GB/T18250-2000 《建筑装饰装修工程质量验收规范》 GB50210-2001 《金属材料室温拉伸试验方法》 GB/T228-200210.《建筑结构静力计算手册》第二版11.土建图纸：二、基本参数1.幕墙所在地区：承德市地区；2.地区粗糙度分类等级：幕墙属于薄壁外围护构件，按《建筑结构荷载规范》 GB50009-2012 A类：指近海海面和海岛、海岸、湖岸及沙漠地区；B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；C类：指有密集建筑群的城市市区；D类：指有密集建筑群且房屋较高的城市市区；依照上面分类标准，本工程按C类地区考虑。

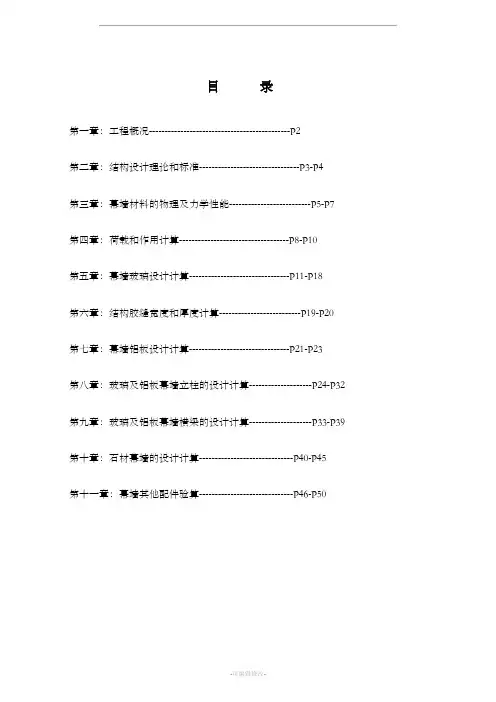

目录第一章：工程概况---------------------------------------------P2 第二章：结构设计理论和标准--------------------------------P3-P4 第三章：幕墙材料的物理及力学性能--------------------------P5-P7 第四章：荷载和作用计算-----------------------------------P8-P10 第五章：幕墙玻璃设计计算--------------------------------P11-P18 第六章：结构胶缝宽度和厚度计算--------------------------P19-P20 第七章：幕墙铝板设计计算--------------------------------P21-P23 第八章：玻璃及铝板幕墙立柱的设计计算--------------------P24-P32第九章：玻璃及铝板幕墙横梁的设计计算--------------------P33-P39 第十章：石材幕墙的设计计算------------------------------P40-P45 第十一章：幕墙其他配件验算------------------------------P46-P50第一章工程概况1.1工程名称：1.2 工程地点：1.3 幕墙总高度：84.400米1.4 幕墙防火等级：耐火等级为一级1.5 防雷分类：二类1.5 荷载及其组合：幕墙系统在结构设计时考虑以下荷载及其组合●风荷载●自重●施工荷载●温度应力作用●雪荷载1.6 构件验算：幕墙系统设计时验算如下节点和构件●幕墙系统与主体结构的连接件强度●竖梁、横梁等杆件的强度和刚度●各连接螺栓、螺丝的强度●玻璃等面材的强度●结构胶缝的宽度和厚度第二章结构设计理论和标准2.1 本结构计算过程均遵循如下规范及标准：2.1.1 《建筑结构荷载规范》GB50009-20012.1.2 《钢结构设计规范》GB50017-20032.1.3 《玻璃幕墙工程技术规范》JGJ102-20032.1.4 《金属与石材幕墙工程技术规范》JGJ133-20012.1.5 《建筑物防雷设计规范》GB50057-942.1.6 《建筑设计防火规范》GBJ16-87（2001年版）2.2 结构设计和计算时均遵守如下理论和标准及相应的计算方法：2.2.1玻璃幕墙、铝板幕墙、石材幕墙等均按围护结构设计。

目录第一章：工程概况---------------------------------------------P2第二章：结构设计理论和标准--------------------------------P3-P4第三章：幕墙材料的物理及力学性能--------------------------P5-P7 第四章：荷载和作用计算-----------------------------------P8-P10第五章：幕墙玻璃设计计算--------------------------------P11-P18第六章：结构胶缝宽度和厚度计算--------------------------P19-P20 第七章：幕墙铝板设计计算--------------------------------P21-P23第八章：玻璃及铝板幕墙立柱的设计计算--------------------P24-P32 第九章：玻璃及铝板幕墙横梁的设计计算--------------------P33-P39 第十章：石材幕墙的设计计算------------------------------P40-P45第十一章：幕墙其他配件验算------------------------------P46-P50第一章工程概况1.1工程名称：1.2 工程地点：1.3 幕墙总高度：84.400米1.4 幕墙防火等级：耐火等级为一级1.5 防雷分类：二类1.5 荷载及其组合：幕墙系统在结构设计时考虑以下荷载及其组合●风荷载●自重●施工荷载●温度应力作用●雪荷载1.6 构件验算：幕墙系统设计时验算如下节点和构件●幕墙系统与主体结构的连接件强度●竖梁、横梁等杆件的强度和刚度●各连接螺栓、螺丝的强度●玻璃等面材的强度●结构胶缝的宽度和厚度第二章结构设计理论和标准2.1 本结构计算过程均遵循如下规范及标准：2.1.1 《建筑结构荷载规范》GB50009-20012.1.2 《钢结构设计规范》GB50017-20032.1.3 《玻璃幕墙工程技术规范》JGJ102-20032.1.4 《金属与石材幕墙工程技术规范》JGJ133-20012.1.5 《建筑物防雷设计规范》GB50057-942.1.6 《建筑设计防火规范》GBJ16-87（2001年版）2.2 结构设计和计算时均遵守如下理论和标准及相应的计算方法：2.2.1玻璃幕墙、铝板幕墙、石材幕墙等均按围护结构设计。

承德平泉亮达国际酒店综合项目一期酒店裙楼幕墙装饰工程干挂石材幕墙－结构设计计算书设计：校对：审核：批准：深圳蓝波幕墙及光伏工程有限公司2019年4月目录一、计算引用的规范、标准及资料 (1)1.幕墙设计规范： (1)2.建筑设计规范： (1)3.铝材规范： (1)4.金属板及石材规范： (2)5.玻璃规范： (2)6.钢材规范： (2)7.胶类及密封材料规范： (3)8.门窗及五金件规范： (3)9.《建筑结构静力计算手册》(第二版) (4)10.土建图纸： (4)二、基本参数 (4)1.幕墙所在地区： (4)2.地区粗糙度分类等级： (4)3.抗震烈度： (4)三、幕墙承受荷载计算 (4)1.风荷载标准值计算： (4)2.垂直于幕墙平面的分布水平地震作用标准值： (5)3.作用效应组合： (5)四、幕墙立柱计算 (6)1.立柱型材选材计算： (6)2.确定材料的截面参数： (8)3.选用立柱型材的截面特性： (8)4.立柱的抗弯强度计算： (8)5.立柱的挠度计算： (9)6.立柱的抗剪计算： (9)五、幕墙横梁计算 (10)1.横梁型材选材计算： (11)2.确定材料的截面参数： (12)3.选用横梁型材的截面特性： (13)4.幕墙横梁的抗弯强度计算： (14)5.横梁的挠度计算： (14)6.横梁的抗剪计算：(三角荷载作用下) (14)六、短槽式（托板）连接石板的选用与校核 (15)1.石板板块荷载计算： (16)2.石板的抗弯设计： (16)3.短槽托板在石板中产生的剪应力校核： (17)4.短槽托板剪应力校核： (17)七、连接件计算 (18)1.横梁与角码间连接： (18)2.角码与立柱连接： (19)3.立柱与主结构连接 (20)八、幕墙埋件计算(后补锚栓) (22)1.荷载标准值计算： (22)2.拉拔实验拉拔力计算： (23)九、幕墙焊缝计算 (23)1.受力分析： (23)2.焊缝特性参数计算： (23)3.焊缝校核计算： (24)十、石材幕墙幕墙胶类及伸缩缝计算 (24)1.立柱连接伸缩缝计算： (25)2.耐侯胶胶缝计算： (25)石材幕墙设计计算书一、计算引用的规范、标准及资料1.幕墙设计规范：《玻璃幕墙工程技术规范》 JGJ102-2019《点支式玻璃幕墙工程技术规程》 CECS127-2019《玻璃幕墙点支承装置》 JG138-2019《吊挂式玻璃幕墙支承装置》 JG139-2019《建筑幕墙》 GB/T21086-2019《金属与石材幕墙工程技术规范》 JGJ133-2019《小单元建筑幕墙》 JG/T216-20192.建筑设计规范：《钢结构防火涂料》 GB14907-2019《钢结构设计规范》 GB50017-2019《高层建筑混凝土结构技术规程》 JGJ3-2019《高层民用建筑设计防火规范》 GB50045-95(2019年版) 《高处作业吊蓝》 GB19155-2019《工程抗震术语标准》 JGJ/T97-2019《混凝土结构后锚固技术规程》 JGJ145-2019《混凝土结构设计规范》 GB50010-2019《混凝土用膨胀型、扩孔型建筑锚栓》 JG160-2019《建筑表面用有机硅防水剂》 JC/T902-2019《建筑材料放射性核素限量》 GB6566-2019《建筑防火封堵应用技术规程》 CECS154：2019《建筑钢结构焊接技术规程》 JGJ81-2019《建筑工程抗震设防分类标准》 GB50223-2019《建筑工程预应力施工规程》 CECS180：2019《建筑结构荷载规范》 GB50009-2019《建筑结构可靠度设计统一标准》 GB50068-2019《建筑抗震设计规范》 GB50011-2019《建筑设计防火规范》 GB50016-2019《建筑物防雷设计规范》 GB50057-2019《冷弯薄壁型钢结构技术规范》 GB50018-2019《民用建筑设计通则》 GB50352-2019《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85-20193.铝材规范：《变形铝及铝合金化学成份》 GB/T3190-2019《建筑用隔热铝合金型材》 JG175-2019《建筑用铝型材、铝板氟碳涂层》 JG/T133-2000《铝合金建筑型材第1部分基材》 GB5237.1-2019《铝合金建筑型材第2部分阳极氧化、着色型材》 GB5237.2-2019《铝合金建筑型材第3部分电泳涂漆型材》 GB5237.3-2019 《铝合金建筑型材第4部分粉末喷涂型材》 GB5237.4-2019 《铝合金建筑型材第5部分氟碳漆喷涂型材》 GB5237.5-2019 《铝合金建筑型材第6部分隔热型材》 GB5237.6-2019 《铝及铝合金彩色涂层板、带材》 YS/T431-2000《一般工业用铝及铝合金板、带材》 GB/T3880.1～3-2019 《铝型材截面几何参数算法及计算机程序要求》 YS/T437-2009《有色电泳涂漆铝合金建筑型材》 YS/T459-20194.金属板及石材规范：《干挂饰面石材及其金属挂件》 JC830.1、2-2019 《建筑装饰用微晶玻璃》 JC/T872-2000《建筑幕墙用瓷板》 JG/T217-2019《建筑装饰用搪瓷钢板》 JG/T234-2019《微晶玻璃陶瓷复合砖》 JC/T994-2019《超薄天然石材复合板》 JC/T1049-2019《铝幕墙板、板基》 YS/T429.1-2000 《铝幕墙板、氟碳喷漆铝单板》 YS/T429.2-2000 《建筑幕墙用铝塑复合板》 GB/T17748-2019 《铝塑复合板用铝带》 YS/T432-2000《天然板石》 GB/T18600-2009 《天然大理石荒料》 JC/T202-2019《天然大理石建筑板材》 GB/T19766-2019 《天然花岗石荒料》 JC/T204-2019《天然花岗石建筑板材》 GB/T18601-2009 《天然石材统一编号》 GB/T17670-2019 《天然饰面石材术语》 GB/T13890-20195.玻璃规范：《镀膜玻璃第1部分：阳光控制镀膜玻璃》 GB/T18915.1-2019 《镀膜玻璃第2部分：低辐射镀膜玻璃》 GB/T18915.2-2019 《平板玻璃》 GB11614-2009《建筑用安全玻璃第3部分：夹层玻璃》 GB15763.3-2009 《建筑用安全玻璃第2部分：钢化玻璃》 GB15763.2-2019 《建筑用安全玻璃防火玻璃》 GB15763.1-2009 《幕墙用钢化玻璃与半钢化玻璃》 GB17841-2019《热弯玻璃》 JC/T915-2019《压花玻璃》 JC/T511-2019《中空玻璃》 GB/T11944-20196.钢材规范：《建筑结构用冷弯矩形钢管》 JG/T178-2019《不锈钢棒》 GB/T1220-2019《不锈钢冷加工钢棒》 GB/T4226-2009《不锈钢冷轧钢板及钢带》 GB/T3280-2019《不锈钢热轧钢板及钢带》 GB/T4237-2019《不锈钢小直径无缝钢管》 GB/T3090-2000《擦窗机》 GB19154-2019《彩色涂层钢板和钢带》 GB/T12754-2019《低合金高强度结构钢》 GB/T1591-2019《建筑幕墙用钢索压管接头》 JG/T201-2019《耐候结构钢》 GB/T4171-2019《高碳铬不锈钢丝》 YB/T096—2019《合金结构钢》 GB/T3077-2019《金属覆盖层钢铁制品热镀锌层技术要求》 GB/T13912-2019《碳素结构钢》 GB/T700-2019《碳素结构钢和低合金结构钢热轧薄钢板及钢带》GB/T912-2019《碳素结构钢和低合金结构钢热轧厚钢板及钢带》GB/T3274-20197.胶类及密封材料规范：《丙烯酸酯建筑密封膏》 JC484-2019《幕墙玻璃接缝用密封胶》 JC/T882-2019《彩色涂层钢板用建筑密封胶》 JC/T884-2019《丁基橡胶防水密封胶粘带》 JC/T942-2019《干挂石材幕墙用环氧胶粘剂》 JC887-2019《混凝土建筑接缝用密封胶》 JC/T881-2019《建筑窗用弹性密封剂》 JC485-2019《建筑密封材料试验方法》 GB/T13477.1～20-2019 《建筑用防霉密封胶》 JC/T885-2019《建筑用硅酮结构密封胶》 GB16776-2019《建筑用岩棉、矿渣棉绝热制品》 GB/T19686-2019《建筑用硬质塑料隔热条》 JG/T174-2019《建筑装饰用天然石材防护剂》 JC/T973-2019《聚氨酯建筑密封胶》 JC/T482-2019《聚硫建筑密封胶》 JC/T483-2019《绝热用岩棉、矿棉及其制品》 GB/T11835-2019《石材用建筑密封胶》 JC/T883-2019《修补用天然橡胶胶粘剂》 HG/T3318-2019《中空玻璃用弹性密封胶》 JC/T486-2019《中空玻璃用丁基热熔密封胶》 JC/T914-20198.门窗及五金件规范：《封闭型沉头抽芯铆钉》 GB/T12616-2019《封闭型平圆头抽芯铆钉》 GB/T12615-2019《紧固件公差螺栓、螺钉、螺柱和螺母》 GB/T3103.1-2019《紧固件机械性能不锈钢螺母》 GB/T3098.15-2000 《紧固件机械性能不锈钢螺栓、螺钉、螺柱》 GB/T3098.6-2000《紧固件机械性能抽芯铆钉》 GB/T3098.19-2019 《紧固件机械性能螺母、粗牙螺纹》 GB/T3098.2-2000《紧固件机械性能螺母、细牙螺纹》 GB/T3098.4-2000《紧固件机械性能螺栓、螺钉和螺柱》 GB/T3098.1-2019《紧固件机械性能自攻螺钉》 GB/T3098.5-2000《紧固件术语盲铆钉》 GB/T3099-2019《十字槽盘头螺钉》 GB/T818-2000《铝合金压铸件》 GB/T15114-20099.相关物理性能等级测试方法：《玻璃幕墙工程质量检验标准》 JGJ/T139-2019《玻璃幕墙光学性能》 GB/T18091-2000《彩色涂层钢板和钢带试验方法》 GB/T13448-2019《钢结构工程施工质量验收规范》 GB50205-2019《混凝土结构工程施工质量验收规范》 GB50204-2019《建筑防水材料老化试验方法》 GB/T18244-2000《建筑幕墙气密、水密、抗风压性能检测方法》 GB/T15227-2019《建筑幕墙抗震性能振动台试验方法》 GB/T18575-2019《建筑幕墙平面内变形性能检测方法》 GB/T18250-2000《建筑装饰装修工程质量验收规范》 GB50210-2019《金属材料室温拉伸试验方法》 GB/T228-201910.《建筑结构静力计算手册》 (第二版)11.土建图纸：二、基本参数1.幕墙所在地区：承德市地区；2.地区粗糙度分类等级：幕墙属于薄壁外围护构件，按《建筑结构荷载规范》(GB50009-2019)A类：指近海海面和海岛、海岸、湖岸及沙漠地区；B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；C类：指有密集建筑群的城市市区；D类：指有密集建筑群且房屋较高的城市市区；依照上面分类标准，本工程按C类地区考虑。

干挂石材幕墙设计计算书兰州理工大学技术工程学院新校区建设项目石材幕墙设计计算书设计：校对：审核：批准：二��一九年四月二十八日目录1计算引用的规范、标准及资料11.1幕墙设计规范：11.2建筑设计规范：11.3铝材规范：21.4金属板及石材规范：1.5玻璃规范：21.6钢材规范：31.7胶类及密封材料规范：31.8五金件规范：41.9相关物理性能等级测试方法：41.10《建筑结构静力计算手册》(第二版) 51.11土建图纸：52基本参数5幕墙所在地区52.2地面粗糙度分类等级52.3抗震设防53幕墙承受荷载计算63.1风荷载标准值的计算方法63.2计算支承结构时的风荷载标准值83.3计算面板材料时的风荷载标准值83.4垂直于幕墙平面的分布水平地震作用标准值 83.5平行于幕墙平面的集中水平地震作用标准值 83.6作用效应组合84幕墙立柱计算94.1立柱型材选材计算94.2确定材料的截面参数114.3选用立柱型材的截面特性124.4立柱的抗弯强度计算124.5立柱的挠度计算134.6立柱的抗剪计算5幕墙横梁计算145.1横梁型材选材计算155.2确定材料的截面参数165.3选用横梁型材的截面特性 185.4幕墙横梁的抗弯强度计算 185.5横梁的挠度计算195.6横梁的抗剪计算196通槽连接石材的选用与校核 20石材板块荷载计算 216.2石材的抗弯设计216.3槽口处抗弯设计226.4石材槽口处抗剪校核 226.5挂钩抗剪校核226.6挂件的强度校核236.7挂件的挠度校核246.8挂件紧固螺栓校核 247连接件计算257.1横梁与角码间连接267.2角码与立柱连接277.3横梁与立柱连接焊接强度计算 287.4立柱与主结构间焊接强度计算 288幕墙埋件计算(普通化学锚栓) 298.1荷载值计算308.2锚栓群中锚栓的拉力计算308.3群锚受剪内力计算8.4锚栓钢材破坏时的受拉承载力计算 328.5混凝土锥体受拉破坏承载力计算 328.6混凝土劈裂破坏承载力计算348.7混凝土混合破坏受拉承载力计算 368.8锚栓钢材受剪破坏承载力计算388.9混凝土楔形体受剪破坏承载力计算 398.10混凝土剪撬破坏承载能力计算418.11拉剪复合受力承载力计算41混凝土基材厚度、群锚锚栓最小间距及最小边距计算 429幕墙转接件强度计算429.1受力分析429.2转接件的强度计算439.3转接件的挠度计算4310幕墙焊缝计算4310.1受力分析4310.2焊缝特性参数计算4410.3焊缝校核计算4411石材幕墙胶类及伸缩缝计算4511.1立柱连接伸缩缝计算4511.2耐候胶胶缝计算4512附录常用材料的力学及其它物理性能47石材幕墙设计计算书1计算引用的规范、标准及资料1.1幕墙设计规范：《铝合金结构设计规范》GB50429-2020《玻璃幕墙工程技术规范》JGJ102-2020《人造板材幕墙工程技术规范》JGJ336-2020《建筑幕墙》GB/T21086-2020《金属与石材幕墙工程技术规范》JGJ133-2001《小单元建筑幕墙》JG/T216-2020《建筑幕墙工程技术规范》DGJ08-56-2020 1.2建筑设计规范：《地震震级的规定》GB17740-2020《中国地震动参数区划图》GB18306-2020《钢结构设计标准》GB50017-2020《高层建筑混凝土结构技术规程》JGJ3-2020《高处作业吊篮》GB/T19155-2020《工程抗震术语标准》JGJ/T97-2020《工程网络计划技术规程》JGJ/T121-2020《混凝土结构后锚固技术规程》JGJ145-2020《混凝土结构加固设计规范》GB50367-2020《混凝土结构设计规范》GB50010-2020(2020年版)《混凝土用机械锚栓》JG/T160-2020《建筑材料放射性核素限量》GB6566-2020《建筑防火封堵应用技术规程》CECS154-2020《钢结构焊接规范》GB50661-2020《建筑工程抗震设防分类标准》GB50223-2020《建筑结构荷载规范》GB50009-2020《建筑结构可靠性设计统一标准》GB50068-2020《建筑抗震设计规范》GB50011-2020(2020年版)《建筑设计防火规范》GB50016-2020(2020年版)《建筑物防雷设计规范》GB50057-2020《冷弯薄壁型钢结构技术规范》GB50018-2002《民用建筑设计通则》GB50352-2020《擦窗机》GB/T19154-2020《钢结构工程施工规范》GB50755-20201.3铝材规范：《变形铝及铝合金化学成份》GB/T3190-2020《建筑用隔热铝合金型材》JG175-2020《铝合金建筑型材第1部分基材》GB5237.1-2020第2部分阳极氧化、着色型材》GB5237.2-2020《铝合金建筑型材第3部分电泳涂漆型材》GB5237.3-2020《铝合金建筑型材第4部分喷粉型材》GB5237.4-2020《铝合金建筑型材第5部分喷漆型材》GB5237.5-2020《铝合金建筑型材第6部分隔热型材》GB5237.6-2020《铝及铝合金彩色涂层板、带材》YS/T431-2020《铝型材截面几何参数算法及计算机程序要求》 YS/T437-2020《变形铝及铝合金牌号表示方法》GB/T16474-20201.4金属板及石材规范：《干挂饰面石材及其金属挂件》JC830-2020《建筑装饰用微晶玻璃》JC/T872-2000JG/T217-2020《建筑装饰用搪瓷钢板》JG/T234-2020《微晶玻璃陶瓷复合砖》JC/T994-2020《超薄天然石材复合板》JC/T1049-2020《铝幕墙板第1部分：板基》YS/T429.1-2020《铝幕墙板第2部分：有机聚合物喷涂铝单板》YS/T429.2-2020《建筑幕墙用铝塑复合板》GB/T17748-2020《建筑幕墙用陶板》JG/T324-2020《建筑装饰用石材蜂窝复合板》JG/T328-2020《建筑幕墙用氟碳铝单板制品》JG331-2020《纤维增强水泥外墙装饰挂板》JC/T2085-2020《建筑用泡沫铝板》JG/T359-2020《金属装饰保温板》JG/T360-2020《外墙保温用锚栓》JG/T366-2020《聚碳酸酯（PC）中空板》JG/T116-2020《聚碳酸酯（PC）实心板》JG/T347-2020《铝塑复合板用铝带》YS/T432-2000《天然板石》GB/T18600-2020《天然大理石荒料》JC/T202-2020《天然大理石建筑板材》GB/T19766-2020《天然花岗石荒料》JC/T204-2020《天然花岗石建筑板材》GB/T18601-2020《天然石材统一编号》GB/T17670-2020《天然石材术语》GB/T13890-20201.5玻璃规范：《镀膜玻璃第1部分：阳光控制镀膜玻璃》GB/T18915.1-2020《镀膜玻璃第2部分：低辐射镀膜玻璃》GB/T18915.2-2020《防弹玻璃》GB17840-1999《平板玻璃》GB11614-2020《建筑用安全玻璃第3部分：夹层玻璃》GB15763.3-2020《建筑用安全玻璃第2部分：钢化玻璃》GB15763.2-2020《建筑用安全玻璃第1部分：防火玻璃》GB15763.1-2020《半钢化玻璃》GB/T17841-2020《热弯玻璃》JC/T915-2020《压花玻璃》JC/T511-2002《中空玻璃》GB/T11944-20201.6钢材规范：《建筑结构用冷弯矩形钢管》JG/T178-2020《不锈钢棒》GB/T1220-2020《不锈钢冷加工钢棒》GB/T4226-2020《不锈钢冷轧钢板和钢带》GB/T3280-2020《不锈钢热轧钢板和钢带》GB/T4237-2020《不锈钢小直径无缝钢管》GB/T3090-2000《彩色涂层钢板及钢带》GB/T12754-2020《热强钢焊条》GB/T5118-2020《低合金高强度结构钢》GB/T1591-2020《建筑幕墙用钢索压管接头》JG/T201-2020《耐候结构钢》GB/T4171-2020《高碳铬不锈钢丝》YB/T096-2020《合金结构钢》GB/T3077-2020《冷拔异形钢管》GB/T3094-2020《非合金钢及细晶粒钢焊条》GB/T5117-2020《碳素结构钢》GB/T700-2020《碳素结构钢和低合金结构钢热轧钢板和钢带》 GB/T3274-2020《优质碳素结构钢》GB/T699-2020《建筑钢结构防火技术规范》GB51249-2020《建筑钢结构防腐蚀技术规程》JGJ/T251-2020《钢结构防腐蚀涂装技术规程》CECS343-2020《建筑用钢结构防腐涂料》JG/T224-20201.7胶类及密封材料规范：《丙烯酸酯建筑密封胶》JC/T484-2020《幕墙玻璃接缝用密封胶》JC/T882-2001《金属板用建筑密封胶》JC/T884-2020《丁基橡胶防水密封胶粘带》JC/T942-2020《干挂石材幕墙用环氧胶粘剂》JC887-2001《工业用橡胶板》GB/T5574-2020《混凝土接缝用建筑密封胶》JC/T881-2020《建筑窗用弹性密封胶》JC/T485-2020《建筑用防霉密封胶》JC/T885-2020《建筑用硅酮结构密封胶》GB16776-2020《建筑用岩棉绝热制品》GB/T19686-2020《建筑铝合金型材用聚酰胺隔热条》JG/T174-2020《建筑装饰用天然石材防护剂》JC/T973-2020《聚氨酯建筑密封胶》JC/T482-2020《聚硫建筑密封胶》JC/T483-2020《绝热用岩棉、矿渣棉及其制品》GB/T11835-2020《硫化橡胶或热塑性橡胶撕裂强度的测定》GB/T529-2020《石材用建筑密封胶》GB/T23261-2020《修补用天然橡胶胶粘剂》HG/T3318-2002《中空玻璃用弹性密封胶》GB/T29755-2020《中空玻璃用丁基热熔密封胶》JC/T914-2020《建筑表面用有机硅防水剂》JC/T902-2002《钢结构防火涂料》GB14907-20021.8五金件规范：《封闭型沉头抽芯铆钉》GB/T12616-2020《封闭型平圆头抽芯铆钉》GB/T12615-2020《紧固件螺栓和螺钉通孔》GB/T5277-1985《紧固件公差螺栓、螺钉、螺柱和螺母》GB/T3103.1-2002《紧固件机械性能不锈钢螺母》GB/T3098.15-2020《紧固件机械性能不锈钢螺栓、螺钉和螺柱》GB/T3098.6-2020《紧固件机械性能抽芯铆钉》GB/T3098.19-2020《紧固件机械性能螺母、粗牙螺纹》GB/T3098.2-2020《紧固件机械性能螺栓、螺钉和螺柱》GB/T3098.1-2020《紧固件机械性能自攻螺钉》GB/T3098.5-2020《紧固件术语盲铆钉》GB/T3099.2-2020《螺纹紧固件应力截面积和承载面积》GB/T16823.1-1997《十字槽盘头螺钉》GB/T818-2020《铜及铜合金铸件》GB/T13819-2020《锌合金压铸件》GB/T13821-2020《铝合金压铸件》GB/T15114-2020《铸件尺寸公差、几何公差与机械加工余量》GB/T6414-2020《电动采光排烟天窗》JG/T189-20201.9相关物理性能等级测试方法：《玻璃幕墙工程质量检验标准》JGJ/T139-2001《玻璃幕墙光热性能》GB/T18091-2020《彩色涂层钢板及钢带试验方法》GB/T13448-2020《钢结构工程施工质量验收规范》GB50205-2001《混凝土结构工程施工质量验收规范》GB50204-2020《建筑防水材料老化试验方法》GB/T18244-2000《建筑幕墙气密、水密、抗风压性能检测方法》GB/T15227-2020《建筑幕墙抗震性能振动台试验方法》GB/T18575-2020《建筑幕墙层间变形性能分级及检测方法》GB/T18250-2020《建筑装饰装修工程质量验收标准》GB50210-2020《金属材料拉伸试验第1部分：室温试验方法》GB/T228.1-20201.10《建筑结构静力计算手册》(第二版)1.11土建图纸：2基本参数2.1幕墙所在地区甘肃兰州地区；2.2地面粗糙度分类等级幕墙属于外围护构件，按《建筑结构荷载规范》(GB50009-2020) A类：指近海海面和海岛、海岸、湖岸及沙漠地区；B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇；C类：指有密集建筑群的城市市区；D类：指有密集建筑群且房屋较高的城市市区；依照上面分类标准，本工程按B类地形考虑。

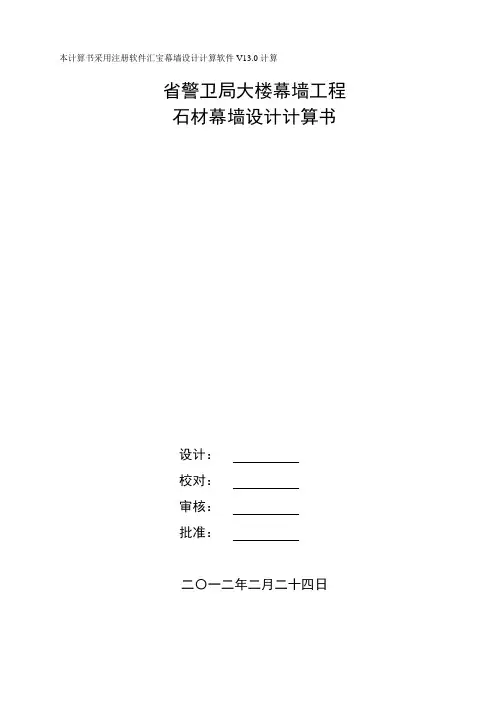

本计算书采用注册软件汇宝幕墙设计计算软件V13.0计算省警卫局大楼幕墙工程石材幕墙设计计算书设计：校对：审核：批准：二〇一二年二月二十四日目录石材幕墙设计计算书 (1)1 计算引用的规范、标准及资料 (1)1.1 幕墙设计规范： (1)1.2 建筑设计规范： (1)1.3 金属板及石材规范： (1)1.4 钢材规范： (2)1.5 胶类及密封材料规范： (2)1.6 五金件规范： (3)1.7 相关物理性能等级测试方法： (3)1.8 《建筑结构静力计算手册》(第二版) (4)1.9 土建图纸： (4)2 基本参数 (4)2.1 幕墙所在地区 (4)2.2 地面粗糙度分类等级 (4)2.3 抗震设防 (4)3 幕墙承受荷载计算 (5)3.1 风荷载标准值的计算方法 (5)3.2 计算支撑结构时的风荷载标准值 (6)3.3 计算面板材料时的风荷载标准值 (6)3.4 垂直于幕墙平面的分布水平地震作用标准值 (6)3.5 作用效应组合 (7)4 幕墙立柱计算 (7)4.1 立柱型材选材计算 (8)4.2 确定材料的截面参数 (9)4.3 选用立柱型材的截面特性 (10)4.4 立柱的抗弯强度计算 (10)4.5 立柱的挠度计算 (11)4.6 立柱的抗剪计算 (11)5 幕墙横梁计算 (12)5.1 横梁型材选材计算 (12)5.2 确定材料的截面参数 (14)5.3 选用横梁型材的截面特性 (15)5.4 幕墙横梁的抗弯强度计算 (16)5.5 横梁的挠度计算 (16)5.6 横梁的抗剪计算 (16)6 短槽式(托板)连接石材的选用与校核 (18)6.1 石材板块荷载计算 (18)6.2 石材的抗弯设计 (18)6.3 短槽托板在石材中产生的剪应力校核 (19)6.4 短槽托板剪应力校核 (19)7 连接件计算 (20)7.1 横梁与立柱间焊接强度计算 (20)7.2 立柱与主结构间焊接强度计算 (21)8 幕墙埋件计算(土建预埋) (22)8.1 荷载标准值计算 (23)8.2 埋件计算 (23)8.3 锚板总面积校核 (24)8.4 锚筋长度计算： (24)9 幕墙转接件强度计算 (25)9.1 受力分析 (25)9.2 转接件的强度计算 (25)10 幕墙焊缝计算 (25)10.1 受力分析 (25)10.2 焊缝特性参数计算 (26)10.3 焊缝校核计算 (26)11 石材幕墙幕墙胶类及伸缩缝计算 (27)11.1 立柱连接伸缩缝计算 (27)11.2 耐侯胶胶缝计算 (27)石材幕墙设计计算书1 计算引用的规范、标准及资料1.1幕墙设计规范：《建筑瓷板装饰工程技术规范》 CECS101：98《建筑幕墙》 GB/T21086-2007《金属与石材幕墙工程技术规范》 JGJ133-2001《小单元建筑幕墙》 JG/T216-20081.2建筑设计规范：《地震震级的规定》 GB/T17740-1999《钢结构防火涂料》 GB14907-2002《钢结构设计规范》 GB50017-2003《高层建筑混凝土结构技术规程》 JGJ3-2002《高层民用建筑设计防火规范》 GB50045-95(2005年版)《高处作业吊蓝》 GB19155-2003《工程抗震术语标准》 JGJ/T97-2010《工程网络计划技术规程》 JGJ/T121-99《混凝土结构后锚固技术规程》 JGJ145-2004《混凝土结构设计规范》 GB50010-2010《混凝土用膨胀型、扩孔型建筑锚栓》 JG160-2004《建筑表面用有机硅防水剂》 JC/T902-2002《建筑材料放射性核素限量》 GB6566-2010《建筑防火封堵应用技术规程》 CECS154：2003《建筑钢结构焊接技术规程》 JGJ81-2002《建筑工程抗震设防分类标准》 GB50223-2008《建筑工程预应力施工规程》 CECS180：2005《建筑结构荷载规范》 GB50009-2001(2006年版、局部修订) 《建筑结构可靠度设计统一标准》 GB50068-2001《建筑抗震设计规范》 GB50011-2010《建筑设计防火规范》 GB50016-2006《建筑物防雷设计规范》 GB50057-2010《冷弯薄壁型钢结构技术规范》 GB50018-2002《民用建筑设计通则》 GB50352-2005《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85-20101.3金属板及石材规范：《干挂饰面石材及其金属挂件》 JC830.1、2-2005《建筑幕墙用瓷板》 JG/T217-2007《建筑装饰用搪瓷钢板》 JG/T234-2008《微晶玻璃陶瓷复合砖》 JC/T994-2006《超薄天然石材复合板》 JC/T1049-2007《天然板石》 GB/T18600-2009《天然大理石荒料》 JC/T202-2001《天然大理石建筑板材》 GB/T19766-2005《天然花岗石荒料》 JC/T204-2001《天然花岗石建筑板材》 GB/T18601-2009《天然石材统一编号》 GB/T17670-2008《天然饰面石材术语》 GB/T13890-20081.4钢材规范：《建筑结构用冷弯矩形钢管》 JG/T178-2005《不锈钢棒》 GB/T1220-2007《不锈钢冷加工钢棒》 GB/T4226-2009《不锈钢冷轧钢板及钢带》 GB/T3280-2007《不锈钢热轧钢板及钢带》 GB/T4237-2007《不锈钢小直径无缝钢管》 GB/T3090-2000《擦窗机》 GB19154-2003《彩色涂层钢板和钢带》 GB/T12754-2006《低合金钢焊条》 GB/T5118-1995《低合金高强度结构钢》 GB/T1591-2008《建筑幕墙用钢索压管接头》 JG/T201-2007《耐候结构钢》 GB/T4171-2008《高碳铬不锈钢丝》 YB/T096—1997《合金结构钢》 GB/T3077-1999《金属覆盖层钢铁制品热镀锌层技术要求》 GB/T13912-2002《冷拔异形钢管》 GB/T3094-2000《碳钢焊条》 GB/T5117-1999《碳素结构钢》 GB/T700-2006《碳素结构钢和低合金结构钢热轧薄钢板及钢带》GB/T912-2008《碳素结构钢和低合金结构钢热轧厚钢板及钢带》GB/T3274-2007《优质碳素结构钢》 GB/T699-19991.5胶类及密封材料规范：《丙烯酸酯建筑密封膏》 JC484-2006《幕墙玻璃接缝用密封胶》 JC/T882-2001《彩色涂层钢板用建筑密封胶》 JC/T884-2001《丁基橡胶防水密封胶粘带》 JC/T942-2004《干挂石材幕墙用环氧胶粘剂》 JC887-2001《工业用橡胶板》 GB/T5574-1994《混凝土建筑接缝用密封胶》 JC/T881-2001《建筑窗用弹性密封剂》 JC485-2007《建筑密封材料试验方法》 GB/T13477.1～20-2002 《建筑用防霉密封胶》 JC/T885-2001《建筑用硅酮结构密封胶》 GB16776-2005 《建筑用岩棉、矿渣棉绝热制品》 GB/T19686-2005 《建筑用硬质塑料隔热条》 JG/T174-2005 《建筑装饰用天然石材防护剂》 JC/T973-2005 《聚氨酯建筑密封胶》 JC/T482-2003 《聚硫建筑密封胶》 JC/T483-2006 《绝热用岩棉、矿棉及其制品》 GB/T11835-2007 《硫化橡胶或热塑性橡胶撕裂强度的测定》 GB/T529-1999 《石材用建筑密封胶》 JC/T883-2001 《橡胶袖珍硬度计压入硬度试验方法》 GB/T531-1999 《修补用天然橡胶胶粘剂》 HG/T3318-2002 《中空玻璃用弹性密封胶》 JC/T486-2001 《中空玻璃用丁基热熔密封胶》 JC/T914-20031.6五金件规范：《封闭型沉头抽芯铆钉》 GB/T12616-2004 《封闭型平圆头抽芯铆钉》 GB/T12615-2004 《紧固件螺栓和螺钉》 GB/T5277-1985 《紧固件公差螺栓、螺钉、螺柱和螺母》 GB/T3103.1-2002 《紧固件机械性能不锈钢螺母》 GB/T3098.15-2000 《紧固件机械性能不锈钢螺栓、螺钉、螺柱》 GB/T3098.6-2000 《紧固件机械性能抽芯铆钉》 GB/T3098.19-2004 《紧固件机械性能螺母、粗牙螺纹》 GB/T3098.2-2000 《紧固件机械性能螺母、细牙螺纹》 GB/T3098.4-2000 《紧固件机械性能螺栓、螺钉和螺柱》 GB/T3098.1-2010 《紧固件机械性能自攻螺钉》 GB/T3098.5-2000 《紧固件术语盲铆钉》 GB/T3099-2004 《螺纹紧固件应力截面积和承载面积》 GB/T16823.1-1997 《十字槽盘头螺钉》 GB/T818-2000 《铜合金铸件》 GB/T13819-1992 《锌合压铸件》 GB/T13821-1992 《铝合金压铸件》 GB/T15114-2009 《铸件尺寸公差与机械加工余量》 QB/T6414-1999 《电动采光排烟窗》 JG189-20061.7相关物理性能等级测试方法：《玻璃幕墙工程质量检验标准》 JGJ/T139-2001 《玻璃幕墙光学性能》 GB/T18091-2000 《彩色涂层钢板和钢带试验方法》 GB/T13448-2006 《钢结构工程施工质量验收规范》 GB50205-2001 《混凝土结构工程施工质量验收规范》 GB50204-2002 《建筑防水材料老化试验方法》 GB/T18244-2000 《建筑幕墙气密、水密、抗风压性能检测方法》 GB/T15227-2007 《建筑幕墙抗震性能振动台试验方法》 GB/T18575-2001 《建筑幕墙平面内变形性能检测方法》 GB/T18250-2000《建筑装饰装修工程质量验收规范》 GB50210-2001《金属材料室温拉伸试验方法》 GB/T228-20021.8《建筑结构静力计算手册》(第二版)1.9土建图纸：2 基本参数2.1幕墙所在地区广州地区；2.2地面粗糙度分类等级幕墙属于外围护构件，按《建筑结构荷载规范》(GB50009-2001)A类：指近海海面和海岛、海岸、湖岸及沙漠地区；B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；C类：指有密集建筑群的城市市区；D类：指有密集建筑群且房屋较高的城市市区；依照上面分类标准，本工程按C类地形考虑。
