机械加工工艺规程的制订教材

第三章机械加工工艺规程的制定§3-1基本概念一．生产过程与工艺过程（一）生产过程从原材料到机械产品出厂的全部劳动过程。

包括：1）生产技术准备过程2）毛坯的制造3）零件的机械加工及热处理4）产品的装配、检验、试车、油漆、包装等。

5）产品的辅助劳动过程直接生产过程被加工对象的尺寸、形状或性能、位置产生一定的变化。

如：零件的机械加工、热处理、装配等。

间接生产过程：不使加工对象产生直接变化。

如：工装夹具的制造、工件的运输、设备的维护等。

（二）机械加工工艺过程是生产过程的一部分，是对零件采用各种加工方法，直接用于改变毛坯的形状、尺寸、表面粗糙度以及力学物理性能，使之成为合格零件的全部劳动过程。

工艺：使各种原材料、半成品成为成品的方法和过程工艺过程：在生产过程中，凡是改变生产对象的形状、尺寸、相对位置和性质等，使其成为成品和半成品的过程。

二．机械加工工艺过程的组成1.工序一个或一组工人，在一台机床或一个工作地点对一个或同时对几个工件所连续完成的那一部分工艺过程。

划分工序的主要依据：工作地点是否改变和加工是否连续完成。

同一零件，同样的加工内容可以有不同的工序安排。

如图所示的阶梯轴的加工：加工内容：1．加工小端面 2.小端面钻中心孔3．加工大端面 4.大端面钻中心孔5．车大端外圆 6.对大端倒角7．车小端外圆8.对小端倒角9．精车外圆10．铣键槽11.去毛刺工序1：加工内容1到9——车床工序2：加工内容10、11——铣床（手工去毛刺）工序1：加工内容1、2、7、8—加工小端工序2：加工内容3、4、5、6—加工大端工序3：加工内容9工序4：加工内容10、11 第三种工序安排：工序1：加工内容：1、2、3、4—铣两端面打中心孔工序2：加工内容：5、6、7、8—仿形车外圆、倒角工序3：加工内容：9—精车外圆工序4：加工内容：1—铣键槽工序5：加工内容：11—去毛刺2、安装如果在一个工序中要对工件进行几次装夹，则每次装夹下完成的那部分加工内容称为一个安装。

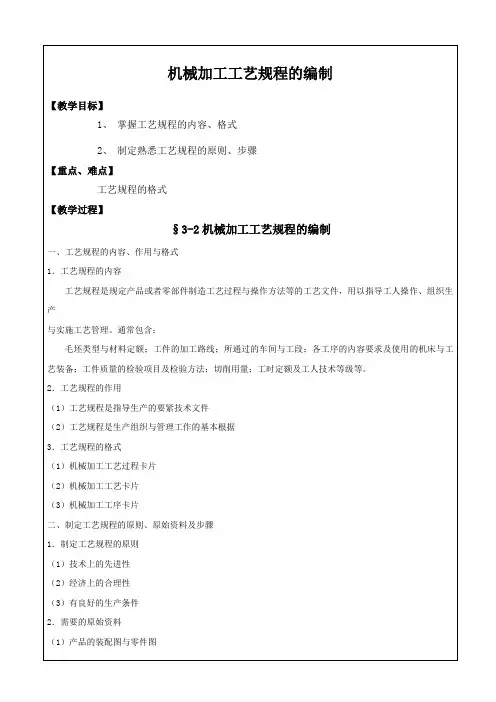

机械加工工艺规程的制订1．工艺规程的作用①工艺规程是指导生产的主要技术条件；②工艺规程是生产组织和生产管理工作的依据；③工艺规程是新建或扩建工厂及车间的基本资料。

2.工艺规程的设计原则①技术上的先进性②经济上的合理性③良好的劳动条件3.制订工艺规程所需的原始资料①产品的全套装配图和零件工作图②产品验收的质量标准③产品的生产纲领④毛坯资料⑤现场生产条件⑥工艺规程设计时应尽可能多了解新工艺、新方法4.工艺规程的制订步骤4.1零件的工艺分析1）零件技术要求分析①加工表面的尺寸精度②主要加工表面的形状精度③主要表面之间的相互位置精度④各加工表面粗糙度以及表面质量方面的其它要求⑤热处理及其它技术要求2）对零件图具体技术分析：①零件的视图、尺寸、公差和技术要求是否齐全②零件图所规定加工要求是否合理③零件的选材是否恰当3）零件结构工艺性分析①机械零件的结构，由于使用要求不同而具有各种形状②在分析零件的结构时，不仅要注意各物体表面本身特征，而且要注意这些表面的不同组合③在研究零件结构时，要注意审查零件的结构工艺性4.2选择毛坯类型1）毛坯种类的选择：由材料的力学性能要求，零件结构形状的尺寸大小，零件的生产纲领以及利用新技术，新工艺的可能性决定。

2）确定毛坯的形状和尺寸，确定毛坯形状和尺寸时应注意以下几个问题：①为使加工时工件安装稳定，有些铸件毛坯，需要铸出工艺凸台②为了保证零件加工质量和加工方便，常将一些零件作成一个整体毛坯，加工到一定形状后再切割分离。

4.3选择定位基准按照基准的选择原则，必须选择好各道工序的定位基准。

4.4工艺路线的拟定要解决的主要问题：零件各表面的加工方法和方案的选择，加工阶段的划分，确定工序的分散与集中，加工顺序安排和热处理安排等。

1）加工方法和加工方案的选择选择表面加工方案时，应注意以下几个问题①根据加工表面的技术要求，尽可能采用经济加工精度方案经济加工精度：是指在正常的加工条件下，（包括完好的机床设备、必要的工艺装备、标准的工人技术等级、标准的耗用时间和生产费用）所能达到的加工精度。

河南科技大学教案首页课程名称机械制造基础任课教师邓效忠第五章机械加工工艺规程的制定计划学时14教学的目的和要求：要求学生掌握定位基准和表面加工方法的选择原则，能够拟定工艺路线，会运用工艺尺寸链确定工序尺寸及其公差，使学生具有编制中等复杂零件加工工艺规程的能力。

重点：工件定位基准的选择；工序顺序的确定；工艺尺寸链及其应用。

难点：工艺尺寸链及其应用。

思考题：1．什么叫基准?基准分哪儿种?2．精、粗定位基准的选择原则各有哪些?如何分析这些原则之间出现的矛盾?3．零件表面加工方法的选择原则是什么？4．制定机械加工工艺规程时，为什么要划分加工阶段？5．切削加工顺序安排的原则是什么？6．什么叫工序集中？什么叫工序分散？各用于什么场合？7．什么叫工序余量？影响工序余量的因素是什么？8．什么叫尺寸链？它具有哪些特征？9．什么叫工艺规程？它有什么作用？10．如何确定尺寸链中的增环、减环和封闭环？第5章机械加工工艺规程设计5.1 概述一、机械加工工艺规程及其作用将产品或零部件的制造工艺过程的所有内容用图、表、文字的形式规定下来的工艺文件汇编称为工艺规程。

二、工艺规程设计所需的原始资料⑴零件图和产品整套装配图；⑵产品的生产纲领和生产类型；⑶产品的质量验收标准；⑷毛坯情况；⑸本厂的生产条件和技术水平；⑹国内外生产技术发展情况。

三、工艺规程设计的步骤⑴零件的工艺性分析。

⑵确定毛坯。

⑶拟定工艺路线，选择定位基准。

⑷确定各工序的设备和工装。

⑸确定主要工序的生产技术要求和质量验收标准。

⑹确定各工序的余量，计算工序尺寸和公差。

⑺确定各工序的切削用量。

⑻确定工时定额。

⑼填写工艺卡。

5.2 机械加工工艺规程设计一、零件的结构工艺性分析结构工艺性是指产品的结构是否满足优质、高产、低成本制造的一种性质。

零件结构工艺性举见教材表5-4。

二、确定毛坯三、定位基准的选择粗基准是指未经机械加工的定位基准，而精基准则是经过机械加工的定位基准。

1．粗基准的选择原则粗基准选择的主要目的是：保证非加工面与加工面的位置关系；保证各加工表面余量的合理分配。
