机械加工工艺规程(精)

机械加工工艺规程机械加工工艺规程是机械制造中最基础、最核心的规范文件。

机械加工工艺规程的制定，对于保证机械制造质量、提高生产效率、降低成本具有重大意义。

本文将从机械加工工艺规程的定义、作用、制定、执行以及完善等多个方面对其进行详细分析。

一、机械加工工艺规程的定义机械加工工艺规程是指对于机械加工中涉及的各种操作、参数及其标准、方法等内容进行规范的文件。

机械加工工艺规程包括但不限于机床工艺、切削刀具选择、进给速度、切削深度、冷却液使用、表面处理等方面。

机械加工工艺规程是机械制造中最基础、最核心的规范文件。

因为它对于保证机械制造质量、提高生产效率、降低成本等方面具有非常重要的作用。

一份合理、科学、严谨的机械加工工艺规程，可以使机械制造达到更高的精度、更好的表面质量、更长的使用寿命，从而提高企业市场竞争力。

二、机械加工工艺规程的作用1、保证机械制造质量机械加工工艺规程是机械制造中非常重要的质量控制文件。

机械加工工艺规程的制定可以保证机械制造过程中每一个工序都通过合理的方法和标准进行控制，使制造过程更加规范、科学。

同时，机械加工工艺规程还可以限定加工参数，使得机械零件的尺寸和形状误差控制在一定的范围内，保证机械零件的质量，提高制造效率。

2、提高生产效率机械加工工艺规程对于生产效率的提升也具有非常重要的作用。

一份完整、清晰的机械加工工艺规程，可以让操作者更加容易地把握加工流程，减少操作失误和重复性工作，提高生产效率。

同时，通过对机械加工过程的规范，可以合理利用机床及切削刀具，降低能耗、物料损耗等成本。

3、降低成本机械加工工艺规程对于成本的控制也是具有重要作用的。

通过合理规划加工流程和工艺参数，可以减少物料损耗、降低能耗、扩大生产规模、提高生产效率等措施，逐步降低企业的生产成本，提高企业市场竞争力。

三、机械加工工艺规程的制定1、收集资料机械加工工艺规程的制定，首先需要收集各类资料，包括机械加工基础知识、机床参数、切削加工刀具、模具、材料性能、机械零件的图纸和加工要求等。

机械加工工艺规程1. 引言机械加工是制造业中一项重要的工艺，通过加工和加工零件，可以制造出各种不同形状和大小的产品。

机械加工工艺规程是制定机械加工过程中必须遵循的规范和要求。

本文档旨在介绍机械加工工艺规程的主要内容和流程。

2. 加工工艺流程机械加工工艺的基本流程包括：加工准备、加工操作和加工检验。

下面将详细介绍每个流程的具体内容。

2.1 加工准备加工准备是机械加工工艺的第一步，包括以下内容： - 材料准备：选择适合的原材料，并进行检查和清洁； - 设备准备：选择合适的机床和刀具，并进行检查和调整； - 工装准备：设计和制作合适的夹具和模具，以确保加工过程中的稳定性和精度。

2.2 加工操作加工操作是机械加工工艺的核心步骤，包括以下内容： -加工方案确定：根据零件的要求和材料的特性，确定合适的加工方案，包括切削速度、进给速度和切削深度等； - 加工工序选择：根据零件的形状和要求，选择合适的加工工序，包括车削、铣削、钻削等； - 加工操作执行：根据加工方案和加工工序，进行具体的加工操作，包括上下刀具、进给和主轴转速的控制等。

2.3 加工检验加工检验是机械加工工艺的最后一步，用于检查加工结果的质量和精度，包括以下内容： - 尺寸检测：使用合适的测量工具和设备，检测加工后零件的尺寸和几何形状； - 表面质量检查：使用合适的表面检测设备，检查加工后零件的表面平整度和光洁度； - 功能检测：根据零件的要求，进行功能性测试，确保零件能够正常工作。

3. 常用加工工艺机械加工工艺的选择取决于零件的形状、材料和要求。

以下是常用的机械加工工艺之一：3.1 车削车削是通过旋转工件和固定刀具相对运动，将工件的一部分材料切削掉，从而得到所需的形状和尺寸。

车削常用于制造圆柱形零件，如轴、套筒等。

3.2 铣削铣削是通过旋转刀具和固定工件相对运动，将工件的一部分材料切削掉，从而得到所需的形状和表面质量。

铣削常用于制造平面和曲面零件，如平面、凸台等。

机械加工操作规程第一章总则第一条本规程是根据机械加工工艺和操作要求，制定的操作规程。

第二条本规程适用于机械加工工人。

第三条加工前，应先熟悉加工零件的图纸和加工工艺，掌握所操作设备的结构、性能和操作方法。

第四条加工作业前，应按规程对设备进行检查，检查应包括加工设备电源是否正常，各操作部位是否灵活，加工刀具磨损情况等。

第五条操作时，应按要求使用安全防护装置，严禁戴手套、带卷发或长发等操作。

第六条加工过程中，发现异常情况应及时停机，并向上级报告。

第七条加工完成后，应及时对加工设备进行清洁，刀具归位，加工废料清理完毕。

第二章机床操作规程第八条加工前，应检查机床各操作部位是否灵活，机床轴向、刀具刃部是否有磕碰。

第九条加工过程中，应严禁手放机床上进行加工，禁止用手直接触摸正在运转的主轴、工件、刀具等。

第十条进给运动方向的选择应根据工件的形状和尺寸来确定，并按照正确的进给路径进行操作。

第十一条加工中，严禁调节喷气冷却装置，更换刀具等操作。

第十二条加工结束后，应彻底清洗机床切削液，及时清理加工废料和刀屑，在加工下一个工件之前，应对机床进行保养和维护。

第三章刀具操作规程第十三条加工前，应检查刀具磨损情况，如严重磨损应更换新刀具。

第十四条更换刀具时，应关闭机床电源，并将主轴锁上。

第十五条刀具安装时，应确保刀具刀尖与工件接触时是垂直的，夹持紧固螺母要适度，避免过紧或过松。

第十六条切削过程中，要注意切屑的排出，保证冷却液的喷射。

第十七条刀具分为粗加工刀具和精加工刀具，加工过程中要根据要求进行合理选择。

第十八条加工结束后，要及时清洗刀具，并进行涂油保养，以防刀尖生锈。

第四章加工操作规程第十九条加工前，应检查工件的尺寸和形状，确保符合要求。

第二十条加工过程中，应掌握加工工艺和操作要领，避免出现加工失误。

第二十一条加工过程中，要注意切削力的大小和方向，调整刀具进给量和转速。

第二十二条加工结束后，要对工件进行清洁，严禁在不符合要求的情况下交付。

机械加工工艺操作规范第1章基本规定 (5)1.1 操作前准备 (5)1.2 安全技术要求 (5)1.3 机械设备的选择与检查 (5)1.4 工艺文件的制定与执行 (5)第2章钳工加工 (5)2.1 划线与标注 (5)2.2 锯削 (6)2.3 錾削 (6)2.4 钻孔 (6)第3章车削加工 (6)3.1 车床操作 (6)3.2 车刀的选择与安装 (6)3.3 车外圆 (6)3.4 车内孔 (6)第4章铣削加工 (6)4.1 铣床操作 (6)4.2 铣刀的选择与安装 (6)4.3 铣平面 (6)4.4 铣槽 (6)第5章刨削加工 (6)5.1 刨床操作 (6)5.2 刨刀的选择与安装 (6)5.3 刨平面 (6)5.4 刨侧平面 (6)第6章磨削加工 (6)6.1 磨床操作 (6)6.2 砂轮的选择与安装 (6)6.3 磨外圆 (6)6.4 磨平面 (6)第7章钻削加工 (6)7.1 钻孔 (6)7.2 扩孔 (6)7.3 铰孔 (6)7.4 锪孔 (6)第8章镗削加工 (6)8.1 镗床操作 (7)8.2 镗刀的选择与安装 (7)8.3 镗孔 (7)8.4 镗内外圆 (7)第9章特种加工 (7)9.1 电火花加工 (7)9.2 激光加工 (7)9.3 超声波加工 (7)9.4 化学加工 (7)第10章热处理工艺 (7)10.1 淬火 (7)10.2 回火 (7)10.3 退火 (7)10.4 渗碳 (7)第11章表面处理 (7)11.1 表面清洗 (7)11.2 表面涂覆 (7)11.3 表面改性 (7)11.4 表面装饰 (7)第12章装配与检验 (7)12.1 零件装配 (7)12.2 装配精度检验 (7)12.3 产品功能检验 (7)12.4 成品包装与防护 (7)第1章基本规定 (7)1.1 操作前准备 (7)1.1.1 操作人员应熟悉并掌握相关机械设备的基本原理、功能、操作方法和安全操作规程。

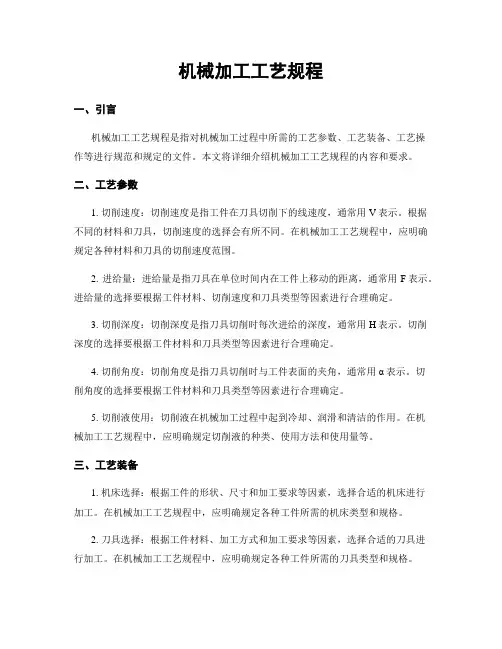

机械加工工艺规程一、引言机械加工工艺规程是指对机械加工过程中所需的工艺参数、工艺装备、工艺操作等进行规范和规定的文件。

本文将详细介绍机械加工工艺规程的内容和要求。

二、工艺参数1. 切削速度：切削速度是指工件在刀具切削下的线速度，通常用V表示。

根据不同的材料和刀具，切削速度的选择会有所不同。

在机械加工工艺规程中，应明确规定各种材料和刀具的切削速度范围。

2. 进给量：进给量是指刀具在单位时间内在工件上移动的距离，通常用F表示。

进给量的选择要根据工件材料、切削速度和刀具类型等因素进行合理确定。

3. 切削深度：切削深度是指刀具切削时每次进给的深度，通常用H表示。

切削深度的选择要根据工件材料和刀具类型等因素进行合理确定。

4. 切削角度：切削角度是指刀具切削时与工件表面的夹角，通常用α表示。

切削角度的选择要根据工件材料和刀具类型等因素进行合理确定。

5. 切削液使用：切削液在机械加工过程中起到冷却、润滑和清洁的作用。

在机械加工工艺规程中，应明确规定切削液的种类、使用方法和使用量等。

三、工艺装备1. 机床选择：根据工件的形状、尺寸和加工要求等因素，选择合适的机床进行加工。

在机械加工工艺规程中，应明确规定各种工件所需的机床类型和规格。

2. 刀具选择：根据工件材料、加工方式和加工要求等因素，选择合适的刀具进行加工。

在机械加工工艺规程中，应明确规定各种工件所需的刀具类型和规格。

3. 夹具选择：根据工件的形状、尺寸和加工要求等因素，选择合适的夹具进行加工。

在机械加工工艺规程中，应明确规定各种工件所需的夹具类型和规格。

四、工艺操作1. 工件装夹：根据工艺装备中规定的夹具类型和规格，将工件正确装夹在机床上。

在机械加工工艺规程中，应明确规定各种工件的装夹方法和注意事项。

2. 刀具安装：根据工艺装备中规定的刀具类型和规格，将刀具正确安装在机床上。

在机械加工工艺规程中，应明确规定各种刀具的安装方法和注意事项。

3. 加工过程：根据工艺参数中规定的切削速度、进给量、切削深度和切削角度等，进行加工过程。

第7章 机械加工工艺规程习 题7-1 T 形螺杆如图7-1所示。

其工艺过程如下，请分出工序、安装、工位、工步及走刀。

⑴ 在锯床上切断下料Φ35×125；⑵ 在车床上夹一头车端面，打顶尖孔；⑶ 用尾架后顶尖顶住工件后，车Φ30外圆及T20外圆（第一刀车至Φ24，第二刀车至Φ20），车螺纹，倒角；⑷ 在车床上车Φ18外圆及端面；⑸ 在卧式铣床上用两把铣刀同时铣Φ18圆柱上的宽15的两个平面，将工件回转90°（利用转台），铣另两个面，这样作出四方头。

图7-17-2 如图7-2所示套筒零件，加工表面A 时要求保证尺寸10+0.10mm ，若在铣床上采用静调整法加工时以左端端面定位，试标注此工序的工序尺寸。

7-3 如图7-3所示定位套零件，在大批量生产时制定该零件的工艺过程是：先以工件的右端端面及外圆定位加工左端端面、外圆及凸肩，保持尺寸5±0.05mm 及将来车右端端面时的加工余量 1.5mm ，然后再以已加工好的左端端面及外圆定位加工右端端面、外圆、凸肩及内孔，保持尺寸60－0.25 mm 。

试标注这两道工序的工序尺寸。

图7-2 图7-32⨯45︒7-4 如图7-4所示为一锻造或铸造的轴套，通常是孔的加工余量较大，外圆的加工余量较小，试选择粗、精基准。

7-5 试提出成批生产如图7-5所示零件的机械加工工艺过程（从工序到工步），并指出各工序的定位基准。

7-6 图7-6所示的轴类零件，在卧式铣床上，采用调整法且用两把铣刀组合在一起同时加工两个槽。

当此工序以大端端面为轴向定位基准时，根据零件图，重新标注工序尺寸A 。

图7-4图7-57-7 某零件的最终尺寸要求如图7-7（a ）所示，加工顺序见图7-7（b ），求钻孔工序尺寸F 。

复 习 思 考 题 7-1 什么是机械加工工艺规程？其设计步骤和内容是什么？工艺规程设计卡片的形式。

7-2 生产类型分为哪几类？零件的生产纲领与哪些因素有关？7-3 什么是工序、安装、工位、工步、走刀？工序划分在工厂设计中有什么重要作用？ 7-4 基准、设计基准、工艺基准、定位基准、测量基准、装配基准的概念。

机械加工工艺规范1.1总则1.1.1机械加工人员必须是经过专业培训,具有一定机械基础知识和机床操作能力,且能够满足现行产品零件对机械加工提出的各项要求。

1.1.2机械加工设备和工艺装备应能满足现行产品的各项要求。

1.1.3机械加工所使用的计量器具必须是经计量部门检验合格并在规定检定周期内。

1.2加工前的准备1.2.操作者接到加工任务后,首先要检查加工所需的产品图样、工艺规程和有关技术资料是否齐全。

1.2.2机械加工人员事先必须熟读生产图样和工艺文件,了解零件加工的关键部位,并根据加工的需要准备各种加工工具以及测量器具。

1.2.3机械加工人员加工前应复核毛坯或半成品是否符合图样要求,发现下列情况时不得进行加工：被加工件存在明显缺陷；被加工件与图样尺寸或形状不相符。

1.2.4按工艺规程要求准备好加工所需的全部工艺装备,发现问题及时处理。

对新夹具、模具等,要先熟悉其使用要求和操作方法。

1.3刀具与工件的装夹1.3.1刀具的装夹1.3.1.1在装夹各种刀具前,一定要把刀柄、刀杆、导套等擦试干净。

1.3.1.2刀具装后,应用对刀具装置或试切等检查其正确性。

1.3.2工件的装夹1.3.2.1在机床工作台上安装夹具时,首先要擦净其定位基面,并要找正其与刀具的相对位置。

1.3.2.2工件装夹前应将其定位面、装紧面、垫铁和夹具的定位、平紧面擦试干净,并不得有毛刺。

1.3.2.3按工艺规程中规定的定位基准装夹,若工艺规程中未规定装夹方式,操作者可自行选择定位基准和装夹方法,选择定位基准应按以下原则：尽可能使定位基准与设计基准重合；尽可能使各加工面采用同一定位基准；粗加工定位基准应尽量选择不加工或加工余量比较小的平整表面,而且只能使用一次；精加工定位基准应是已加工表面；选择的定位基准必须使工件定位夹方便,加工时稳定可靠。

1.3.2.4对无专用夹具的工件,装夹时应按以下原则进行找正；对划线工件应按划线进行找正；对不划线工件,在本工序后尚需继续加工的表面,找正精度应保证下工序有足够的加工余量；对在本工序加工到成品尺寸的表面,其找正精度应小于尺寸公差的三分之一；对在本工序加工到成品尺寸的未注尺寸公差和位置公差的表面,其找正精度应保证GB1804-C级GB1189-10级未注公差和位置公差的要求。

机械加工生产工艺规程机械加工生产工艺规程一、目的和适用范围本工艺规程适用于机械加工生产过程中的工艺操作流程和相关要求。

二、工艺操作流程1. 定稿和原材料准备根据客户要求和产品设计要求，制定产品加工方案，并准备所需原材料。

2. 数控编程进行数控编程，根据产品设计图纸制定数控程序，确保加工精度和工艺要求。

3. 设备准备清理和检查机床设备，确保设备正常运转，同时安装刀具和夹具。

4. 加工工序按照加工顺序进行加工工序，确保产品质量和工艺要求。

包括但不限于车削、铣削、钻孔等工序。

5. 检查在加工过程中进行工序检查，检查产品加工精度和工艺要求。

6. 修正和调整根据检查结果对加工工序进行修正和调整，确保产品达到工艺要求。

7. 清洁和保养加工完成后，对设备进行清洁和保养，保证设备的正常运行和延长使用寿命。

8. 产品送检将加工完成的产品送到品管部门进行产品质量检验，确保产品质量符合要求。

9. 产品包装和交付按照客户要求对产品进行包装，并按时交付给客户。

三、规范和要求1. 工艺操作必须按照规定流程进行，不能随意更改。

2. 加工后的产品必须经过严格的检查，确保加工精度和工艺要求。

3. 设备必须定期进行清洁和保养，确保设备正常运行。

4. 员工必须经过专业培训，熟悉操作流程和要求。

5. 废料必须及时分类和处理，保持车间环境整洁。

6. 产品包装必须符合客户的要求，并确保产品安全交付。

四、安全措施1. 操作人员必须戴好个人防护用品，如安全帽、工作服、手套等。

2. 确保机械设备的防护装置完好，并正确使用。

3. 禁止违章操作，禁止操作人员擅自调整设备参数。

4. 发现故障或异常情况，立即停机并上报相关部门。

5. 加工液必须按照规定使用和处理，防止对环境和人员造成伤害。

以上就是机械加工生产工艺规程的基本要点。

通过规范的工艺操作流程和严格的要求，能够确保机械加工生产的质量和效率，同时也能保障员工的安全和环境的卫生。

机械加工工艺规程的制定和执行是机械加工生产中的重要环节，对于提高产品质量和增加生产效益具有重要意义。

机械加工工艺规程引言机械加工工艺规程是制造企业生产中不可缺少的一环。

它涵盖了机械加工的全过程，从原材料选取到最终产品的制作。

合理的机械加工工艺规程可以提高生产效率、降低生产成本，还能保证产品质量的稳定性。

本文将介绍机械加工工艺规程中的关键内容，包括原材料准备、加工工序、工艺参数和质量控制等方面。

原材料准备在机械加工工艺规程中，选取合适的原材料是非常重要的。

原材料的质量直接影响到最终产品的性能和寿命。

在原材料准备阶段，应注意以下几点：1.选择合适的原材料种类和规格，根据具体产品的要求来确定。

2.检查原材料的外观质量，包括表面的平整度、光洁度和无裂纹等问题。

3.检查原材料的化学成分和机械性能，确保符合相关标准要求。

4.对于特殊材料，如不锈钢和铝合金等，还需进行材料的腐蚀性测试以及硬度测试等。

加工工序机械加工的过程一般包括以下几个工序：车削、铣削、钻削、刨削、磨削、螺纹加工等。

每个工序都有不同的工艺要求和特点，需要根据具体产品的要求来选择适合的加工工序。

以下是常见的加工工序的要点：车削车削是利用车床进行加工，将工件固定在主轴上，然后由刀具旋转切削工件。

车削过程中应注意以下几点：1.工件夹紧要稳定可靠，以防止加工过程中发生错位。

2.刀具选择合适的刀具材料和刀具形状，以达到预期的加工效果。

3.控制刀具的进给速度和切削深度，以适应不同材料的加工需求。

4.注意冷却液的选择和使用，以避免加工过程中产生过多的热量。

铣削铣削是利用铣床进行加工，通过刀具旋转和工件在进给运动下相对运动来实现切削加工。

铣削过程中应注意以下几点：1.工件夹紧要牢固可靠，以避免加工过程中的晃动和错位。

2.刀具选择合适的铣刀和刀具材料，以满足不同材料和加工需要。

3.确定铣削的进给速度和切削深度，以达到预期的加工效果。

4.控制冷却液的使用，以避免过热和损坏刀具。

钻削钻削是利用钻床进行加工，通过刀具对工件进行旋转切削加工。

钻削过程中应注意以下几点：1.工件夹紧要稳定可靠，以防止加工过程中发生错位。

机械加工工艺规程(总34页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--机械加工工艺规程工艺过程生产过程与工艺过程(1) 生产过程生产过程是指把原材料（半成品）转变为成品的全过程。

机械产品的生产过程，一般包括：①生产与技术的准备,如工艺设计和专用工艺装备的设计和制造、生产计划的编制，生产资料的准备；②毛坯的制造，如铸造、锻造、冲压等；③零件的加工，如切削加工、热处理、表面处理等；④产品的装配，如总装，部装、调试检验和油漆等；⑤生产的服务，如原材料、外购件和工具的供应、运输、保管等。

机械产品的生产过程一般比较复杂，目前很多产品往往不是在一个工厂内单独生产，而是由许多专业工厂共同完成的。

例如：飞机制造工厂就需要用到许多其他工厂的产品（如发动机、电器设备、仪表等），相互协作共同完成一架飞机的生产过程。

因此，生产过程即可以指整台机器的制造过程，也可以是某一零部件的制造过程。

(2) 工艺过程工艺过程是指在生产过程中改变生产对象的形状、尺寸、相对位置和性质等，使其成为成品或半成品的过程。

如毛坯的制造，机械加工、热处理、装配等均为工艺过程。

在工艺过程中，若用机械加工的方法直接改变生产对象的形状、尺寸和表面质量，使之成为合格零件的工艺过程，称为机械加工工艺过程。

同样，将加工好的零件装配成机器使之达到所要求的装配精度并获得预定技术性能的工艺过程，称为装配工艺过程。

机械加工工艺过程和装配工艺过程是机械制造工艺学研究的两项主要内容。

机械加工工艺过程的组成机械加工工艺过程是由一个或若干个顺序排列的工序组成的，而工序又可分为若干个安装、工位、工步和走刀，毛坯就是依次通过这些工序的加工而变成为成品的。

(1) 工序工序是指一个或一组工人，在一个工作地点对一个或同时对几个工件所连续完成的那一部分工艺过程。

区分工序的主要依据，是工作地点（或设备）是否变动和完成的那部分工艺内容是否连续。
