iq调制原理IQ调制原理。
IQ调制是一种常见的数字调制方式，它在通信系统中被广泛应用。
在本文中，我们将详细介绍IQ调制的原理及其在通信系统中的应用。
首先，我们来了解一下IQ调制的基本原理。
IQ调制是指通过独立的正弦和余弦信号（分别记为I和Q信号）来传输数字信息。
在IQ调制中，I和Q信号的相位差和幅度可以表示数字信息，因此可以实现高效的数字信号传输。
在实际应用中，IQ调制可以通过数字信号处理器（DSP）或其他专用的调制器来实现。
在IQ调制中，I和Q信号可以通过正交调制器（也称为IQ调制器）来生成。
正交调制器能够同时产生正弦和余弦信号，并且能够根据输入的数字信息来调整信号的相位和幅度。
通过这种方式，可以实现对数字信息的高效编码和传输。
在通信系统中，IQ调制被广泛应用于各种无线通信标准中，如Wi-Fi、蓝牙、LTE等。
这是因为IQ调制具有很高的频谱效率和抗干扰能力，能够在有限的频谱资源中实现更高的数据传输速率，并且能够在复杂的无线环境中保持良好的通信质量。
除了在无线通信系统中的应用，IQ调制还被广泛应用于雷达系统和其他信号处理系统中。
在雷达系统中，IQ调制可以实现对目标的高精度测距和速度测量，同时能够有效地抑制杂波和干扰信号。
总的来说，IQ调制是一种非常重要的数字调制方式，它在无线通信、雷达系统和其他信号处理系统中都有着广泛的应用。
通过对IQ调制原理的深入理解，我们可以更好地设计和优化通信系统，提高数据传输速率和通信质量，同时也能够实现更精准的信号处理和测量。
希望本文对IQ调制原理有所帮助，也希望读者能够进一步深入学习和应用IQ 调制技术，为通信系统和信号处理领域的发展做出贡献。
iq信号校准算法
IQ信号校准算法是通信系统中的重要组成部分，用于纠正信号传输过程中的失真和误差。
在无线通信系统中，信号常常会受到多种因素的影响，如噪声、干扰、失真等，导致接收到的信号质量下降，无法准确还原原始信息。
因此，需要进行信号校准，以恢复信号的原始特征。
IQ信号校准算法主要分为两个步骤：IQ不平衡校准和相位校准。
IQ不平衡校准是为了纠正信号传输过程中的幅度和相位失真。
在发射端，信号被调制为IQ分量，分别对应于正弦和余弦波。
在接收端，这两个分量被分别接收并解调，但往往会因为硬件设备的不完全对称而导致幅度和相位的不平衡。
这种不平衡会导致信号失真，影响通信质量。
因此，需要进行IQ不平衡校准，以恢复信号的原始幅度和相位特征。
相位校准是为了纠正信号传输过程中的相位误差。
在无线通信系统中，信号的传输会受到多径效应和大气条件等因素的影响，导致信号的相位发生变化。
这种相位误差会导致信号的解调出现问题，影响通信质量。
因此，需要进行相位校准，以恢复信号的原始相位特征。
在实际应用中，IQ信号校准算法可以通过硬件设备实现，也可以通过软件算法实现。
硬件设备可以通过调整电路参数来纠正失真和误差，而软件算法则可以通过对接收到的信号进行分析和处理，计算出失真和误差的大小，并生成校准参数用于纠正失真和误差。
总之，IQ信号校准算法是通信系统中的重要组成部分，可以有效提高信号的传输质量和通信可靠性。
在实际应用中，需要根据具体情况选择合适的校准算法和实现方式。
iq 信号不均衡补偿算法在数字信号处理中，信号的均衡（Equalization）是调整信号中不同频率分量的幅度比和相位差，以使信号质量得到优化的一种技术。
IQ 信号不均衡补偿算法就是一种信号均衡技术。
IQ 信号IQ信号又叫做正交振幅调制信号，是由基频信号与正弦信号两部分组成的信号。
I 信号为基频信号的信号，Q 信号是正弦信号的信号。
一般情况下，模拟信号通过模拟收发机的处理，最终转为数字信号 IQ 信号，然后进行数字信号处理。
IQ 信号不均衡问题由于信道传输导致信号失真，导致 IQ 信号不均衡问题。
IQ 信号不均衡问题的主要表现为相位偏移、幅度不匹配和直流分量不匹配。
这些不均衡会直接影响到 IQ 信号的可靠性和频谱效率。
IQ 信号不均衡解决算法IQ 信号的不均衡问题在通信和无线电领域中非常普遍，因此诞生了IQ 信号不均衡解决算法。
其主要解决方法是运用矩阵运算的方式，通过处理“矩阵”中的值，使不均衡的 IQ 信号重现成均衡的 IQ 信号。
IQ 信号补偿算法的主要步骤：1. 估计IQ 信号的不均衡情况，通过合理的方法，计算得到 IQ 信号在相位、幅度和直流分量方面的偏差。
2. 根据计算结果，构建相应的矩阵，用来确定补偿过程中需调整的变量。
3. 设计补偿算法，通过一系列数字信号处理方法和处理模型，使补偿结果最优。
4. 实现算法并进行测试，验证补偿算法的有效性和可行性。
总之，IQ 信号不均衡补偿算法是数字无线通信系统的关键技术之一。
不仅对于信号处理有着深远的影响，也对于通信系统的稳定运行有着重要的作用。
iq调制公式IQ调制公式简介•IQ调制是一种常用的数字调制技术，用于将基带信号调制到高频载波上。
IQ调制通过将频谱外移实现频谱的零频偏，从而实现信号的传输。
•IQ调制公式是用来计算基带信号生成的特定频率的调制信号的数学表达式。
I和Q通道•IQ调制使用两个独立的信号通道，分别称为I通道和Q通道。
这两个通道分别表示信号的实部和虚部。
•I通道和Q通道可以表示为两个正弦波信号，分别具有不同的频率。
IQ调制公式•IQ调制公式是通过I通道和Q通道来计算获得特定频率的调制信号。
•IQ调制公式可以表示为：s(t) = I(t) * cos(2πft) - Q(t) * sin(2πft)其中，s(t)表示调制信号，I(t)表示I通道的信号，Q(t)表示Q 通道的信号，f表示调制信号的频率。
举例说明•假设要进行混频操作，将基带信号调制到100MHz的载波上。
基带信号可以表示为：I(t) = 2 * cos(2π1000t)Q(t) = 3 * sin(2π1000t)其中，t表示时间。
•将基带信号通过IQ调制公式计算得到调制信号：s(t) = (2 * cos(2π1000t)) * cos(2πt) - (3 * sin(2π1 000t)) * sin(2πt)该调制信号即为最终的IQ调制信号。
将该信号进行解调操作，即可获取原始的基带信号。
总结•IQ调制公式是用来计算获得特定频率调制信号的公式，通过I通道和Q通道的信号输入，生成特定频率的调制信号。
•通过IQ调制可以实现信号的频谱外移，从而进行有效的信号传输。
IQ调制公式推导•IQ调制公式可以通过复数表示来推导获得。
•假设基带信号可以表示为 s(t) = A(t) * cos(2πft)，其中 A(t) 表示基带信号的幅度。
•我们可以将A(t) * cos(2πft) 表示为复数形式：A(t) * e^(j2πft)。
其中 j 表示虚数单位。
•将A(t) * e^(j2πft) 分解为实部和虚部： A(t) * e^(j2πft) = I(t) * cos(2πft) + Q(t) * sin(2πft)。

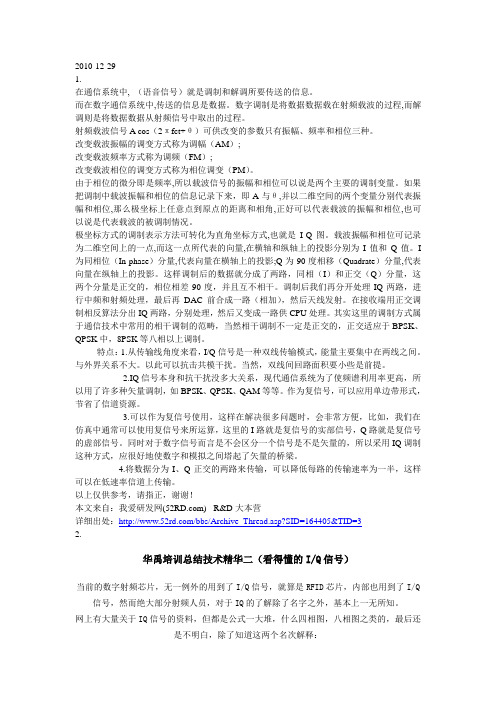

2010-12-291.在通信系统中, （语音信号）就是调制和解调所要传送的信息。
而在数字通信系统中,传送的信息是数据。
数字调制是将数据数据载在射频载波的过程,而解调则是将数据数据从射频信号中取出的过程。
射频载波信号A cos（2πfct+θ）可供改变的参数只有振幅、频率和相位三种。
改变载波振幅的调变方式称为调幅（AM）;改变载波频率方式称为调频（FM）;改变载波相位的调变方式称为相位调变（PM）。
由于相位的微分即是频率,所以载波信号的振幅和相位可以说是两个主要的调制变量。
如果把调制中载波振幅和相位的信息记录下来，即A与θ,并以二维空间的两个变量分别代表振幅和相位,那么极坐标上任意点到原点的距离和相角,正好可以代表载波的振幅和相位,也可以说是代表载波的被调制情况。
极坐标方式的调制表示方法可转化为直角坐标方式,也就是I-Q图。
载波振幅和相位可记录为二维空间上的一点,而这一点所代表的向量,在横轴和纵轴上的投影分别为I值和Q值。
I 为同相位（In-phase）分量,代表向量在横轴上的投影;Q为90度相移（Quadrate）分量,代表向量在纵轴上的投影。
这样调制后的数据就分成了两路，同相（I）和正交（Q）分量，这两个分量是正交的，相位相差90度，并且互不相干。
调制后我们再分开处理IQ两路，进行中频和射频处理，最后再DAC前合成一路（相加），然后天线发射。
在接收端用正交调制相反算法分出IQ两路，分别处理，然后又变成一路供CPU处理。
其实这里的调制方式属于通信技术中常用的相干调制的范畴，当然相干调制不一定是正交的，正交适应于BPSK、QPSK中，8PSK等八相以上调制。
特点：1.从传输线角度来看，I/Q信号是一种双线传输模式，能量主要集中在两线之间。
与外界关系不大。
以此可以抗击共模干扰。
当然，双线间回路面积要小些是前提。
2.IQ信号本身和抗干扰没多大关系，现代通信系统为了使频谱利用率更高，所以用了许多种矢量调制，如BPSK、QPSK、QAM等等。
iq调制解调原理解析iQ调制解调原理解析1. 引言在现代通信系统中，调制解调器是一个关键的组件，它负责将数字信号转换成模拟信号以便在传输中传输，并将接收到的模拟信号转换回数字信号以便在接收端解码。
其中，iQ调制解调是一种常用的调制解调技术，它在无线通信和音视频传输等领域广泛应用。
本文将深入探讨iQ调制解调的原理及其相关概念。
2. iQ调制解调概念iQ调制解调是一种基于正交振荡信号的调制解调方法。
它使用两个正交的信号，分别称为I（In-phase）和Q（Quadrature）信号，来表示原始信号的实部和虚部。
这种正交振荡信号可以通过调制解调器的正交混频器生成，其中正交混频器利用相位差为90度的正弦和余弦信号进行乘法运算得到。
3. iQ调制原理iQ调制的原理是将原始信号分成实部和虚部，并利用正交混频器将这两个信号与振荡信号相乘，从而进行调制。
其中，原始信号可以是从音频或视频源获取的模拟信号或数字信号，通过采样和量化处理后得到。
通过将原始信号分成实部和虚部，iQ调制提供了更多的信息传输能力，并且可以在传输中更好地抵抗干扰。
4. iQ解调原理在接收端，iQ调制解调器需要将接收到的模拟信号还原为数字信号。
利用正交混频器将接收到的信号与正交振荡信号相乘，得到I和Q两个信号。
通过低通滤波器去除高频成分，并对I和Q信号进行采样和量化，最终得到解调后的数字信号。
通过这一过程，iQ调制解调器实现了信号的还原和解码。
5. iQ调制解调的优势iQ调制解调相较于传统调制解调方法具有一些明显的优势。
iQ调制可以提供更高的频谱效率，即在相同带宽下传输更多的信息。
由于iQ调制将原始信号分成实部和虚部，并使用正交振荡信号进行传输，因此在传输过程中对相位和幅度的变化更加稳定，提高了抗干扰能力和传输质量。
iQ调制解调在多天线系统中也有广泛应用，可以实现空间多路复用和频率复用，提高系统容量和覆盖范围。
6. 结论iQ调制解调是一种基于正交振荡信号的调制解调方法，在现代通信系统中得到广泛应用。
1、假设我们信号处理要用的基带实信号：0()()cos(2)x t a t f t π=首先必须明确一个实信号()t x 的正频率分量所对应的信号()t z 是一个复信号，其实部为原信号()t x ,而其虚部为原信号()t x 的希尔伯特（Hilbet ）变换.()t z 被称为()t x 的解析表示，同时把()t z 的实部称为()t x 的同相分量,而把()t z 的虚部称为()t x 的正交分量.那么这个解析信号也就是我们常说的IQ 信号！！解析信号是我们做信号处理中优先考虑使用的信号，因为使用解析信号可以带来诸多的好处。
那么上述信号对应的解析信号是：00()()cos(2)()sin(2)z t a t f t ja t f t ππ=-2、发射机发出的信号是调制后的实信号 ：首先必须明确发射机发射的是实信号。
实信号()t x 经过调制加上载频之后：0()()cos(22)c s t a t f t f t ππ=+3、接收机处，为了得到有用信号的基带解析信号，用正交解调来处理中频信号：正交解调也叫正交基带变换,将接收机的中频信号解调成基带解析信号【IQ 信号】。
()()()()()()()00cos 2sin 2I Q Z t a t f t ja t f t Z t Z t ππ=+=+其中,()IZ t 和()Q Z t 分别为基带信号的同相分量和正交分量,或称I 路分量和Q 路分量。
4、正交解调方法现今,正交解调有许多方法，如FFT 法、希尔伯特变换法、数字内插法、直接数字混频法、直接乘x x cos /sin 法等。
直接数字混频法与模拟解调原理一样，是理想的解调,相比其他方法而言,具有精度高、误差小的特点，但其电路复杂，要求高。
希尔伯特法是在中频采样后对其中一路信号进行希尔伯特变换及滤波,另一路进行延时，I/Q 信号的相位正交性与幅度一致性则完全取决于滤波器的精度.数字内插法是中频信号进行正交采样，交替产生I/Q 信号，由于时间上未对齐和幅度分别被()n cos 和()n sin 所调制，所以需要解调与时间延时,滤波时再对其中一路信号进行相移，才能得到时间上对齐的I/Q 信号。
当前的数字射频芯片，无一例外的用到了I/Q信号，就算是RFID芯片，内部也用到了I/Q信号，然而绝大部分射频人员，对于IQ的了解除了名字之外，基本上一无所知。
网上有大量关于IQ信号的资料，但都是公式一大堆，什么四相图，八相图之类的，最后还是不明白，除了知道这两个名次解释：I：in-phase 表示同相Q：quadrature 表示正交，与I相位差90度。
国内的教学首先是老师根本不懂实践，之后只能按照书本讲公式，其实老师自己什么都不懂，很多人都说老师只懂理论，若老师真的懂理论，那教育就不是现在这个局面了，实际上老师不仅仅不懂实践，更不懂理论，只是照本宣科吧了。
现在来解释I Q信号的来源：最早通讯是模拟通讯，假设载波为cos(a)，信号为cos(b)，那么通过相成频谱搬移，就得到了cos(a) * cos(b) = 1/2[cos( a + b) - cos(a - b) ]这样在a载波下产生了两个信号，a+b和a-b,而对于传输来说，其实只需要一个信号即可，也就是说两者选择一个即可，另外一个没用，需要滤掉。
但实际上滤波器是不理想的，很难完全滤掉另外一个，所以因为另外一个频带的存在，浪费了很多频带资源。
进入数字时代后，在某一个时刻传输的只有一个信号频率，比如0，假设为900MHz，1假设为901MHz，一直这两个频率在变化而已，并且不可能同时出现。
这个不同于模拟通讯信号，比如电视机，信号的频带就是6.5MHz。
还有一个严重的问题，就是信号频带资源越来越宝贵，不能再像模拟一样这么简单的载波与信号相乘，导致双边带信号。
大家最希望得到的，就是输入a信号和b信号，得到单一的a+b或者a－b即可。
基于此目的，我们就把这个公式展开：cos（a－b）＝cos(a)cos(b)＋sin(a)sin(b)这个公式清楚的表明，只要把载波a和信号b相乘，之后他们各自都移相90度相乘，之后相加，就能得到a-b的信号了。
这个在数字通讯，当前的半导体工艺完全可以做到：1：数字通讯，单一时间只有一个频点，所以可以移相90度。
当前的数字射频芯片，无一例外的用到了I/Q信号，就算是RFID芯片，内部也用到了I/Q信号，然而绝大部分射频人员，对于IQ的了解除了名字之外，基本上一无所知。
网上有大量关于IQ信号的资料，但都是公式一大堆，什么四相图，八相图之类的，最后还是不明白，除了知道这两个名次解释：I：in-phase 表示同相Q：quadrature 表示正交，与I相位差90度。
国内的教学首先是老师根本不懂实践，之后只能按照书本讲公式，其实老师自己什么都不懂，很多人都说老师只懂理论，若老师真的懂理论，那教育就不是现在这个局面了，实际上老师不仅仅不懂实践，更不懂理论，只是照本宣科吧了。
现在来解释I Q信号的来源：最早通讯是模拟通讯，假设载波为cos(a)，信号为cos(b)，那么通过相成频谱搬移，就得到了cos(a) * cos(b) = 1/2[cos( a + b) - cos(a - b) ]这样在a载波下产生了两个信号，a+b和a-b,而对于传输来说，其实只需要一个信号即可，也就是说两者选择一个即可，另外一个没用，需要滤掉。
但实际上滤波器是不理想的，很难完全滤掉另外一个，所以因为另外一个频带的存在，浪费了很多频带资源。
进入数字时代后，在某一个时刻传输的只有一个信号频率，比如0，假设为900MHz，1假设为901MHz，一直这两个频率在变化而已，并且不可能同时出现。
这个不同于模拟通讯信号，比如电视机，信号的频带就是6.5MHz。
还有一个严重的问题，就是信号频带资源越来越宝贵，不能再像模拟一样这么简单的载波与信号相乘，导致双边带信号。
大家最希望得到的，就是输入a信号和b信号，得到单一的a+b或者a－b即可。
基于此目的，我们就把这个公式展开：cos（a－b）＝cos(a)cos(b)＋sin(a)sin(b)这个公式清楚的表明，只要把载波a和信号b相乘，之后他们各自都移相90度相乘，之后相加，就能得到a-b的信号了。
这个在数字通讯，当前的半导体工艺完全可以做到：1：数字通讯，单一时间只有一个频点，所以可以移相90度。
iq信号合路原理IQ信号合路原理一、引言IQ信号合路是一种常见的信号处理技术，广泛应用于通信系统、雷达系统和无线电系统等领域。
本文将介绍IQ信号合路的原理以及其在通信系统中的应用。
二、IQ信号合路原理IQ信号合路是将两路带载波的正交调制信号合并成一路复合信号的过程。
其中，I路和Q路分别代表正交调制信号的实部和虚部。
合路前的两路信号通过合路器进行合并，合路后的信号可以表示为：合路信号 = I路信号 + jQ路信号其中j是虚数单位。
合路后的信号可以直接用于解调和信号处理等应用。
三、IQ信号合路的实现IQ信号合路可以通过多种方式实现，常见的方法有：1. 电路实现：通过使用正交调制电路，将I路和Q路信号分别经过正交调制器得到正交调制信号，然后通过合路器将两路信号合并成一路复合信号。
2. 数字信号处理实现：通过数字信号处理芯片或算法，将I路和Q 路信号转化为数字信号进行处理，然后再将处理后的信号通过数字信号处理器进行合路操作。
四、IQ信号合路在通信系统中的应用IQ信号合路在通信系统中起着重要的作用，主要应用于以下方面：1. 解调：在接收端，通过IQ信号合路可以将接收到的复杂信号分解为I路和Q路信号，然后进行解调操作，从而得到原始的基带信号。
2. 调制：在发送端，通过IQ信号合路可以将基带信号分为I路和Q 路信号，然后进行正交调制操作，从而得到复杂信号，用于发送。
3. 信号处理：通过IQ信号合路可以将复杂信号转化为I路和Q路信号，然后对这两路信号进行独立处理，例如滤波、增益控制等，从而实现对信号的优化和增强。
五、总结IQ信号合路是一种常见的信号处理技术，可以将两路正交调制信号合并成一路复合信号。
它在通信系统中广泛应用于解调、调制和信号处理等方面。
通过合理的设计和实现，IQ信号合路可以提高通信系统的性能和效率。
六、参考文献[1] 陈红, 王晓东. 基于IQ合路技术的通信系统设计[J]. 通信技术, 2012, 45(1): 101-104.[2] 刘明, 高宇. IQ合路技术在通信系统中的应用[J]. 电子技术与软件工程, 2018, 17(2): 67-70.。
