关于差分信号,你需要知道这些

差分信号原理差分信号原理是指在信号处理中，利用差分信号来进行数据处理和分析的一种原理。

差分信号是指通过对信号进行差分运算得到的新信号，其可以用来观察信号的变化趋势、提取信号中的特征信息等。

在实际应用中，差分信号原理被广泛应用于各种领域，如通信、控制、图像处理等。

本文将介绍差分信号原理的基本概念、应用场景以及相关算法。

差分信号原理的基本概念。

差分信号是指通过对信号进行差分运算得到的新信号。

其数学表达式可以用下式表示：Δx[n] = x[n] x[n-1]其中，Δx[n]表示差分信号，x[n]表示原始信号。

差分信号可以反映信号在相邻采样点之间的变化情况，可以用来观察信号的变化趋势、提取信号中的特征信息等。

差分信号原理的应用场景。

差分信号原理在实际应用中具有广泛的应用场景。

其中，最常见的应用场景之一是在通信系统中。

在数字通信系统中，差分编码调制（Differential Coding）就是一种利用差分信号原理来进行信号调制的技术。

通过对信号进行差分编码，可以有效地抵抗传输过程中的噪声干扰，提高信号的可靠性和抗干扰能力。

此外，差分信号原理还被广泛应用于控制系统中。

在控制系统中，差分信号可以用来观察系统的动态响应，判断系统的稳定性和动态特性，从而实现对系统的有效控制。

在图像处理领域，差分信号原理也被广泛应用。

通过对图像进行差分运算，可以提取图像中的边缘信息，实现图像的边缘检测和特征提取。

差分信号原理的相关算法。

在实际应用中，为了实现对信号的差分处理，通常会采用一些相关的算法。

其中，最常见的算法之一是差分算法。

该算法可以对信号进行离散差分运算，得到差分信号。

此外，还有一些其他的算法，如差分脉冲编码调制（DPCM）、差分脉冲编码调制（DM)等，它们都是基于差分信号原理来进行信号处理和编码的。

总结。

差分信号原理是一种在信号处理中广泛应用的原理，通过对信号进行差分运算，可以得到新的差分信号，用来观察信号的变化趋势、提取信号中的特征信息等。

差分信号详解Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998差分信号（Differential Signal）（转自EDN，对差分信号理解得比较的文章，供大家参考）差分信号（Differential Signal）在高速电路设计中的应用越来越广泛，电路中最关键的信号往往都要采用差分结构设计，什么另它这么倍受青睐呢在 PCB 设计中又如何能保证其良好的性能呢带着这两个问题，我们进行下一部分的讨论。

何为差分信号通俗地说，就是驱动端发送两个等值、反相的信号，接收端通过比较这两个电压的差值来判断逻辑状态“0”还是“1”。

而承载差分信号的那一对走线就称为差分走线。

差分信号和普通的单端信号走线相比，最明显的优势体现在以下三个方面：a.抗干扰能力强，因为两根差分走线之间的耦合很好，当外界存在噪声干扰时，几乎是同时被耦合到两条线上，而接收端关心的只是两信号的差值，所以外界的共模噪声可以被完全抵消。

b.能有效抑制 EMI，同样的道理，由于两根信号的极性相反，他们对外辐射的电磁场可以相互抵消，耦合的越紧密，泄放到外界的电磁能量越少。

c.时序定位精确，由于差分信号的开关变化是位于两个信号的交点，而不像普通单端信号依靠高低两个阈值电压判断，因而受工艺，温度的影响小，能降低时序上的误差，同时也更适合于低幅度信号的电路。

目前流行的 LVDS（low voltage differential signaling）就是指这种小振幅差分信号技术。

对于 PCB 工程师来说，最关注的还是如何确保在实际走线中能完全发挥差分走线的这些优势。

也许只要是接触过 Layout 的人都会了解差分走线的一般要求，那就是“等长、等距”。

等长是为了保证两个差分信号时刻保持相反极性，减少共模分量；等距则主要是为了保证两者差分阻抗一致，减少反射。

“尽量靠近原则”有时候也是差分走线的要求之一。

但所有这些规则都不是用来生搬硬套的，不少工程师似乎还不了解高速差分信号传输的本质。

谈谈差分信号习惯了单端信号，对差分信号的使用还是会有点发怵。

所以有的器件厂商，虽然输入接口是差分，但是会注明一下，单端输入时的具体接法。

差分信号的抗扰以及EMI特性但其实，由于差分信号是对差模信号响应，对共模信号不敏感，所以差分信号的抗干扰特性是优于单端信号的。

即差分信号是对两根线之间的差值响应，而不是对线与地之间的差值响应。

比如说，有一干扰信号，耦合到一对差分线上，我们可以近似认为，耦合到两根线上的干扰是等幅同相的，所以差分信号对它不响应。

同时，差分信号上两根线上的电流是相反的，所以一定程度上，两者在两根导体外产生的磁场是有相消的情况存在的。

而电场又紧密的耦合在一起，所以，差分信号对外产生的辐射干扰也是小于单端信号的。

射频差分信号需要地平面么？差分信号两线之间互为参考，那下面还需不需要地平面呢(2)(3)？这个问题稍微有点复杂。

如果结构中，有两根耦合微带线以及参考平面的话，如上图所示，那在其结构中存在两种模式：(1) 奇模模式给两根线的驱动电压等幅反相，则会激发出奇模模式。

(2) 偶模模式给两根线的驱动电压等幅同相，则会激发出偶模模式。

从上图可以发现，不管是偶模模式还是奇模模式，都存在着微带线与参考平面的耦合。

虽然在奇模模式下，微带线之间会有一定程度上的互为参考面，但是还是有部分回流存在于参考地平面上。

如果地平面被分割或被移除，肯定会造成模式的破坏。

如果在实际设计时，需尽量保持差分线下地平面的完整。

如果真的没办法，不能保证地平面完整的话，可以参考文献【3】，合理设计差分线之间的间距，选择介质材料的厚度，以减小地平面对微带差分线的阻抗。

差分信号为什么会有偶模模式呢？理想的差分信号，共模就是DC，这个时候是不存在偶模模式的；只存在奇模模式。

但是如果差分信号的相位之间不是严格相差180度，而是有几度的偏移，这在实际应用中经常发生。

这个时候，就产生偶模模式了。

我们可以用公式推导一下。

如果假设频率为50Hz，用matlab画出上述的曲线，则可以看到共模信号已经产生，只不过幅度比较小。

差分传输是一种信号传输的技术，区别于传统的一根信号线一根地线的做法，差分传输差分信号作用在两个导体上。

信号值是两个导体间的电压差。

尽管不是非常必要，这两个电压的平均值还是会经常保持一致。

可以想象，这两个导体上被同时加入的一个相等的电压，也就是所谓共模信号，对一个差分放大系统来说是没有作用的，也就是说，尽管一个差分放大器的输入有效信号幅度只需要几毫伏，但它却可以对一个高达几伏特的共模信号无动于衷。

这个指标叫做差分放大器的共模抑制比（CMRR），一般的运算放大器可以达到90db以上，高精度运放甚至达到120db。

因为干扰信号一般是以共模信号的形式存在，所以差分信号的应用极大地提高了放大器系统的信噪比。

优点当不采用单端信号而采取差分信号方案时，我们用一对导线来替代单根导线，增加了任何相关接口电路的复杂性。

那么差分信号提供了什么样的有形益处，才能证明复杂性和成本的增加是值得的呢？差分信号的第一个好处是，因为你在控制'基准'电压，所以能够很容易地识别小信号。

在一个地做基准，单端信号方案的系统里，测量信号的精确值依赖系统内'地'的一致性。

信号源和信号接收器距离越远，他们局部地的电压值之间有差异的可能性就越大。

从差分信号恢复的信号值在很大程度上与'地'的精确值无关，而在某一范围内。

差分信号的第二个主要好处是，它对外部电磁干扰（EMI）是高度免疫的。

一个干扰源几乎相同程度地影响差分信号对的每一端。

既然电压差异决定信号值，这样将忽视在两个导体上出现的任何同样干扰。

除了对干扰不大灵敏外，差分信号比单端信号生成的 EMI 还要少。

差分信号提供的第三个好处是，在一个单电源系统，能够从容精确地处理'双极'信号。

为了处理单端，单电源系统的双极信号，我们必须在地和电源干线之间某任意电压处（通常是中点）建立一个虚地。

用高于虚地的电压来表示正极信号，低于虚地的电压来表示负极信号。

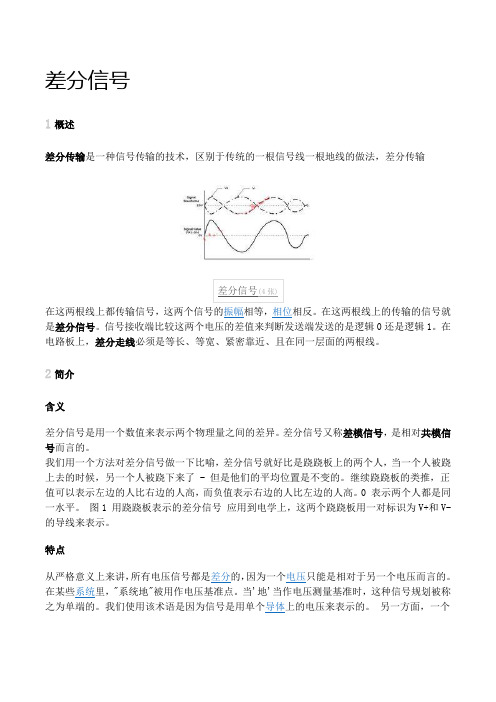

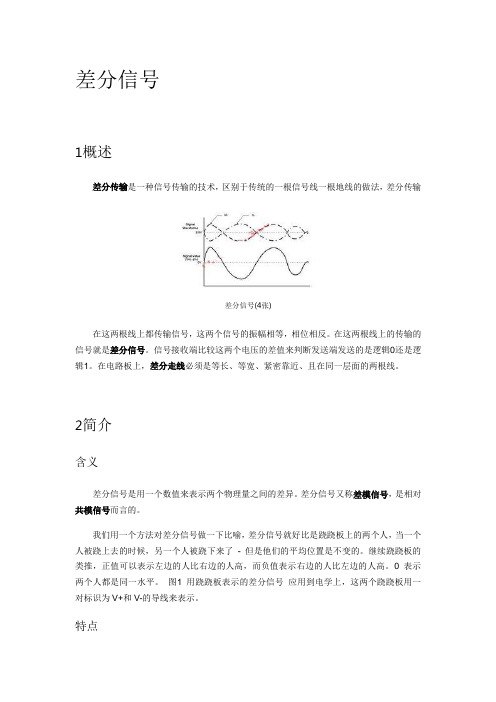

差分信号1概述差分传输是一种信号传输的技术，区别于传统的一根信号线一根地线的做法，差分传输差分信号(4张)在这两根线上都传输信号，这两个信号的振幅相等，相位相反。

在这两根线上的传输的信号就是差分信号。

信号接收端比较这两个电压的差值来判断发送端发送的是逻辑0还是逻辑1。

在电路板上，差分走线必须是等长、等宽、紧密靠近、且在同一层面的两根线。

2简介含义差分信号是用一个数值来表示两个物理量之间的差异。

差分信号又称差模信号，是相对共模信号而言的。

我们用一个方法对差分信号做一下比喻，差分信号就好比是跷跷板上的两个人，当一个人被跷上去的时候，另一个人被跷下来了- 但是他们的平均位置是不变的。

继续跷跷板的类推，正值可以表示左边的人比右边的人高，而负值表示右边的人比左边的人高。

0 表示两个人都是同一水平。

图1 用跷跷板表示的差分信号应用到电学上，这两个跷跷板用一对标识为V+和V-的导线来表示。

特点从严格意义上来讲，所有电压信号都是差分的，因为一个电压只能是相对于另一个电压而言的。

在某些系统里，"系统地"被用作电压基准点。

当'地'当作电压测量基准时，这种信号规划被称之为单端的。

我们使用该术语是因为信号是用单个导体上的电压来表示的。

另一方面，一个差分信号作用在两个导体上。

信号值是两个导体间的电压差。

尽管不是非常必要，这两个电压的平均值还是会经常保持一致。

可以想象，这两个导体上被同时加入的一个相等的电压，也就是所谓共模信号，对一个差分放大系统来说是没有作用的，也就是说，尽管一个差分放大器的输入有效信号幅度只需要几毫伏，但它却可以对一个高达几伏特的共模信号无动于衷。

这个指标叫做差分放大器的共模抑制比（CMRR），一般的运算放大器可以达到90db以上，高精度运放甚至达到120db。

因为干扰信号一般是以共模信号的形式存在，所以差分信号的应用极大地提高了放大器系统的信噪比。

优点当不采用单端信号而采取差分信号方案时，我们用一对导线来替代单根导线，增加了任何相关接口电路的复杂性。

vivado 差分信号类型
摘要：
1.差分信号的定义
2.差分信号的类型
3.Vivado 中的差分信号应用
4.差分信号的优点
正文：
差分信号是一种电气信号传输方式，其特点是在同一条传输线上，同时传输两个相反的信号。

这种传输方式可以在很大程度上减少外部干扰，提高信号传输的稳定性。

差分信号有两种类型，分别是单端差分信号和双端差分信号。

单端差分信号是指信号线与地线之间的电压差，而双端差分信号则是指两个信号线之间的电压差。

双端差分信号的抗干扰能力更强，因此在实际应用中更为常见。

Vivado 是Xilinx 推出的一款FPGA 设计工具，它支持差分信号的设计和应用。

在Vivado 中，可以通过设置信号的属性来定义差分信号，包括差分信号的类型、电源电压等参数。

此外，Vivado 还提供了丰富的差分信号库，方便用户进行差分信号的设计和验证。

差分信号具有多种优点，首先，它能够有效抵抗共模干扰，提高信号传输的稳定性。

其次，差分信号可以减小信号的波形失真，提高信号的质量。

最后，差分信号可以实现更高的信号传输速率，满足高速信号传输的需求。

综上所述，差分信号是一种高效、稳定的信号传输方式，其类型包括单端
差分信号和双端差分信号。

在Vivado 中，可以通过设置信号的属性和利用差分信号库，实现差分信号的设计和应用。

差分信号电压
差分信号是指由两个相对电位不同的信号构成的信号对。

在电路和通信系统中，差分信号常用于减少干扰、提高信号完整性和抗噪性。

以下是有关差分信号电压的详细介绍：
定义：
单端信号：一般的信号都是单端信号，即相对于某个参考电位的电压信号。

差分信号：由两个相对电位不同的信号的差值构成，通常表示为V diff =V1−V2，其中V1V2是两个信号的电压。

优势：
抗干扰性：差分信号在传输中对电磁干扰和噪声的抗性更强，因为干扰往往会影响两个信号的相同方面，而差分信号依赖于差值。

共模抑制：差分信号的差值减小了共模信号（两个信号的相同部分），使得系统更容易抑制这些共模信号。

信号完整性：在长距离传输中，差分信号能够更好地保持信号完整性，减小信号失真。

应用领域：
通信：高速差分信号在数据传输中常用于降低时延、提高数据速率。

模拟电路：在一些放大器和传感器接口中，采用差分信号可以提高信噪比。

数字信号处理：在差分信号的处理中，常用在差分放大器和差分放大输入的ADC（模数转换器）等。

电压表示和分析：
差分电压：
表示差分信号的电压，是两个信号电压之差。

共模电压：
表示共模信号的电压，是两个信号电压之和的一半。

总体而言，差分信号在电子系统中广泛应用，特别是在对抗噪声、提高传输质量和增强信号完整性方面发挥着重要作用。

差分信号原理
差分信号原理是一种用于降低噪声和提高信号质量的常见方法。

它基于一个简单的原理，即通过比较两个信号的差异来减少共同的噪声分量。

在信号传输或接收过程中，往往会受到各种噪声的干扰，如电磁辐射、串扰、毛刺等。

这些噪声会降低信号的质量，使其变得难以辨识和处理。

差分信号原理的作用就是通过将信号与一个参考信号进行比较，减少噪声的影响，从而使得信号变得更容易解读和分析。

具体而言，差分信号原理通过将两个信号相减来获得差分信号。

这两个信号通常是紧密相关的，其中一个为主要信号，另一个为参考信号。

由于两个信号在传输过程中受到的噪声和干扰是相同的，它们之间的差异可以被认为是主要信号中所包含的有效信息。

通过提取这个差异信号，就可以滤除噪声和干扰，只保留信号的有效部分。

差分信号原理的应用非常广泛。

在通信领域，差分编码技术被广泛用于数字通信中的数据传输，可以提高信号的可靠性和抗干扰性。

在音频处理中，差分信号原理可用于降低音频信号中的噪声和杂音。

在图像处理中，差分图像可以用于边缘检测和图像增强等应用。

总之，差分信号原理是一种简单而有效的信号处理方法，通过比较两个信号的差异来减少共同的噪声分量，提高信号的质量和可靠性。

差分信号传输电平
差分信号传输电平是用于传输信号的电压电平。

在数字通信中，差分信号（也称为差分传输或差动传输）是一种常用的通信技术，可以提高信号的抗干扰性能和传输质量。

差分信号传输具有以下优点：
1.抗干扰能力强：差分信号使用一对信号线来传输信息，其中一个信号是另一个信号的反相。

当外部噪声干扰一个信号线时.，另一个信号线接收到的信号将被噪声抵消，从而降低了噪声的影响。

2.提高传输质量：差分信号在接收端通过比较两个信号的电平差来检测信号变化，从而提高了信号传输的准确性和可靠性。

3.高速传输：由于差分信号在传输过程中具有较低的电磁辐射和反射，因此在高速传输时具有较低的信号衰减。

差分信号传输电平是指在差分信号传输过程中，用于表示信号状态的电压范围。

一般来说，这个范围可以从地电平（接近零伏特）到参考电平（接近正电源电压），再到信号电平（接近正电源电压）。

在实际应用中，根据系统需求和设计要求，可以选择合适的差分信号传输电平。

在通信系统中，差分信号传输电平的选择应考虑传输介质、距离、传输信号的速率、抗干扰能力等因素。
