低电压差分信号传输(LVDS)在汽车电子中的应用

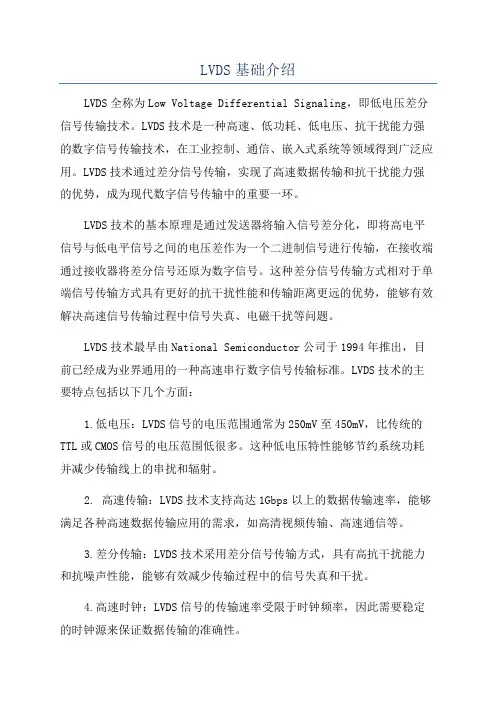

LVDS基础介绍LVDS全称为Low Voltage Differential Signaling，即低电压差分信号传输技术。

LVDS技术是一种高速、低功耗、低电压、抗干扰能力强的数字信号传输技术，在工业控制、通信、嵌入式系统等领域得到广泛应用。

LVDS技术通过差分信号传输，实现了高速数据传输和抗干扰能力强的优势，成为现代数字信号传输中的重要一环。

LVDS技术的基本原理是通过发送器将输入信号差分化，即将高电平信号与低电平信号之间的电压差作为一个二进制信号进行传输，在接收端通过接收器将差分信号还原为数字信号。

这种差分信号传输方式相对于单端信号传输方式具有更好的抗干扰性能和传输距离更远的优势，能够有效解决高速信号传输过程中信号失真、电磁干扰等问题。

LVDS技术最早由National Semiconductor公司于1994年推出，目前已经成为业界通用的一种高速串行数字信号传输标准。

LVDS技术的主要特点包括以下几个方面：1.低电压：LVDS信号的电压范围通常为250mV至450mV，比传统的TTL或CMOS信号的电压范围低很多。

这种低电压特性能够节约系统功耗并减少传输线上的串扰和辐射。

2. 高速传输：LVDS技术支持高达1Gbps以上的数据传输速率，能够满足各种高速数据传输应用的需求，如高清视频传输、高速通信等。

3.差分传输：LVDS技术采用差分信号传输方式，具有高抗干扰能力和抗噪声性能，能够有效减少传输过程中的信号失真和干扰。

4.高速时钟：LVDS信号的传输速率受限于时钟频率，因此需要稳定的时钟源来保证数据传输的准确性。

5.简单布线：LVDS信号只需要两条差分信号线和一条共地线即可进行传输，相对于平衡信号传输方式布线更加简单。

LVDS技术主要应用于以下几个领域：1. 高速数据传输：LVDS技术在高速数据传输领域具有明显的优势，能够支持1Gbps以上的数据传输速率，广泛应用于高性能计算、高清视频传输、数据存储等领域。

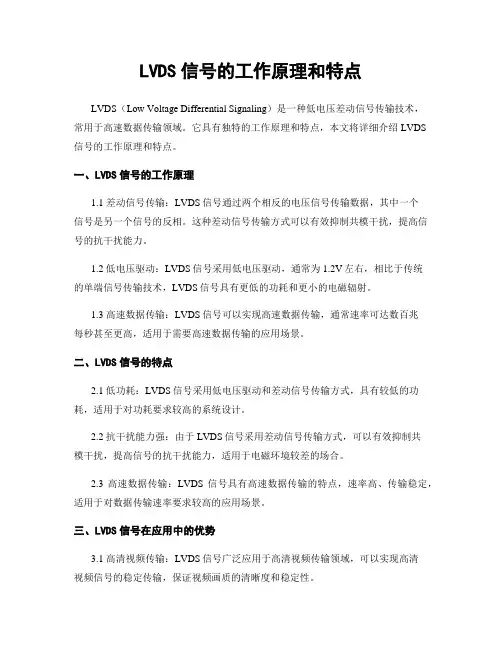

LVDS信号的工作原理和特点LVDS（Low Voltage Differential Signaling）是一种低电压差动信号传输技术，常用于高速数据传输领域。

它具有独特的工作原理和特点，本文将详细介绍LVDS 信号的工作原理和特点。

一、LVDS信号的工作原理1.1 差动信号传输：LVDS信号通过两个相反的电压信号传输数据，其中一个信号是另一个信号的反相。

这种差动信号传输方式可以有效抑制共模干扰，提高信号的抗干扰能力。

1.2 低电压驱动：LVDS信号采用低电压驱动，通常为1.2V左右，相比于传统的单端信号传输技术，LVDS信号具有更低的功耗和更小的电磁辐射。

1.3 高速数据传输：LVDS信号可以实现高速数据传输，通常速率可达数百兆每秒甚至更高，适用于需要高速数据传输的应用场景。

二、LVDS信号的特点2.1 低功耗：LVDS信号采用低电压驱动和差动信号传输方式，具有较低的功耗，适用于对功耗要求较高的系统设计。

2.2 抗干扰能力强：由于LVDS信号采用差动信号传输方式，可以有效抑制共模干扰，提高信号的抗干扰能力，适用于电磁环境较差的场合。

2.3 高速数据传输：LVDS信号具有高速数据传输的特点，速率高、传输稳定，适用于对数据传输速率要求较高的应用场景。

三、LVDS信号在应用中的优势3.1 高清视频传输：LVDS信号广泛应用于高清视频传输领域，可以实现高清视频信号的稳定传输，保证视频画质的清晰度和稳定性。

3.2 工业控制领域：LVDS信号在工业控制领域也有广泛应用，其低功耗、抗干扰能力强的特点使其适用于工业环境中对稳定性和可靠性要求较高的系统设计。

3.3 数据通信领域：LVDS信号在数据通信领域也有一定应用，其高速数据传输的特点使其适用于对数据传输速率要求较高的通信系统设计。

四、LVDS信号的发展趋势4.1 高速化：随着数据传输速率的不断提高，LVDS信号的高速化发展趋势将更加明显，适用于对数据传输速率要求极高的领域。

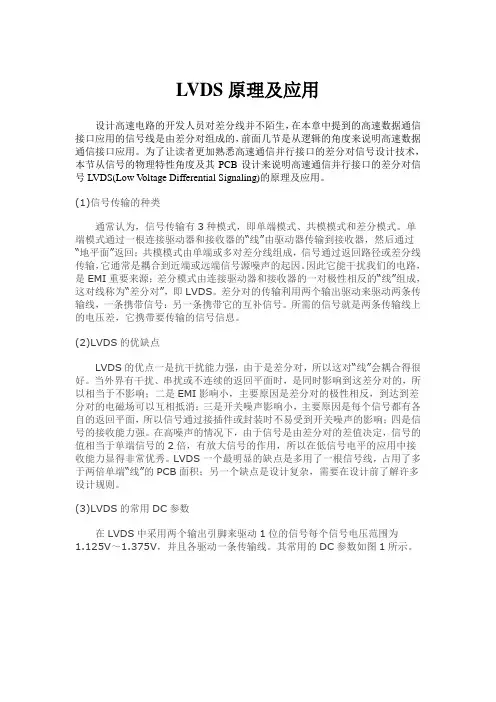

LVDS原理及应用设计高速电路的开发人员对差分线并不陌生，在本章中提到的高速数据通信接口应用的信号线是由差分对组成的，前面几节是从逻辑的角度来说明高速数据通信接口应用。

为了让读者更加熟悉高速通信并行接口的差分对信号设计技术，本节从信号的物理特性角度及其PCB设计来说明高速通信并行接口的差分对信号LVDS(Low V oltage Differential Signaling)的原理及应用。

(1)信号传输的种类通常认为，信号传输有3种模式，即单端模式、共模模式和差分模式。

单端模式通过一根连接驱动器和接收器的“线”由驱动器传输到接收器，然后通过“地平面”返回；共模模式由单端或多对差分线组成，信号通过返回路径或差分线传输，它通常是耦合到近端或远端信号源噪声的起因。

因此它能干扰我们的电路，是EMI重要来源；差分模式由连接驱动器和接收器的一对极性相反的“线”组成，这对线称为“差分对”，即LVDS。

差分对的传输利用两个输出驱动来驱动两条传输线，一条携带信号：另一条携带它的互补信号。

所需的信号就是两条传输线上的电压差，它携带要传输的信号信息。

(2)LVDS的优缺点LVDS的优点一是抗干扰能力强，由于是差分对，所以这对“线”会耦合得很好。

当外界有干扰、串扰或不连续的返回平面时，是同时影响到这差分对的，所以相当于不影响；二是EMI影响小，主要原因是差分对的极性相反，到达到差分对的电磁场可以互相抵消；三是开关噪声影响小，主要原因是每个信号都有各自的返回平面，所以信号通过接插件或封装时不易受到开关噪声的影响；四是信号的接收能力强。

在高噪声的情况下，由于信号是由差分对的差值决定，信号的值相当于单端信号的2倍，有放大信号的作用，所以在低信号电平的应用中接收能力显得非常优秀。

LVDS一个最明显的缺点是多用了一根信号线，占用了多于两倍单端“线”的PCB面积；另一个缺点是设计复杂，需要在设计前了解许多设计规则。

(3)LVDS的常用DC参数在LVDS中采用两个输出引脚来驱动1位的信号每个信号电压范围为1.125V～1.375V，并且各驱动一条传输线。

NS推出全新低电压差分信号传输(LVDS )2x2交叉开关美国国家半导体公司（National Semiconductor Corporation）宣布推出一系列全新的达到汽车应用等级的低电压差分信号传输（LVDS ）2x2交叉开关交叉开关，具备高达3.125Gbps的数据率。

该系列PowerWise 交叉开关的每通道功耗仅为105mW，符合美国国家半导体PowerWise标准，搭配美国国家半导体的LVDS驱动器和接收器，可以极大地节省功耗及降低散热量。

特别适用于车载娱乐信息系统、仪表板显示器、GPS定位导航系统、以及后部/车道辅助泊车摄影预警系统。

美国国家半导体LVDS系列芯片经认证符合汽车电子设备委员会（AEC）制定的AEC-Q100标准。

作为稳定可靠的差分信号传输技术，LVDS非常适合用于车载电子系统，不仅具有功耗低，带宽高，电磁辐射少等特点，而且宽广的共模电压范围和差分信号使它具有不易受噪声干扰的特点，同时具有电磁辐射少（EMI）及抗噪音能力，因为许多汽车的重要装置，如引燃系统、传动管理、娱乐信息系统及安全装置都已改用电子系统控制。

新推出的LVDS系列芯片共有8款，包括3款2x2交叉开关、一组单/双通道差分驱动器差分驱动器和接收器，以及一对双通道的驱动器及接收器。

所有芯片都符合AEC-Q100第3级标准的规定，并保证可在高达摄氏85度的温度下正常工作：PowerWise DS25CP102Q 2x2 LVDS交叉开关抖动性能（6ps 典型值，3.125Gbps传输率传输率）。

此外，这款交叉点开关电路还提供发送端预加重及接收端均衡两种功能可供选择，以延长信号通过电缆或FR-4 底板的传送距离。

该芯片采用16引脚的 LLP 封装。

PowerWise DS25CP152Q 2x2 LVDS 交叉开关无信号调整功能调整功能，但仍具有业界领先的抖动性能，且数据传输率高达3.125Gbps.该芯片采用16引脚的LLP封装。

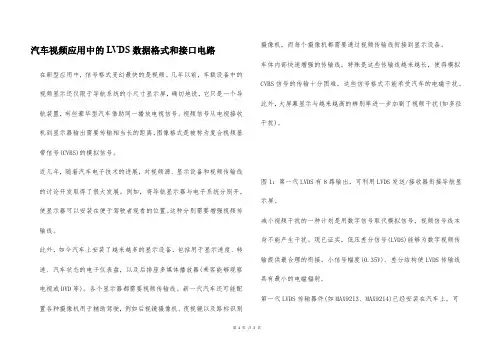

汽车视频应用中的LVDS数据格式和接口电路在新型应用中，信号格式变幻最快的是视频。

几年以前，车载设备中的视频显示还仅限于导航系统的小尺寸显示屏，确切地说，它只是一个导航装置，有些豪华型汽车借助同一播放电视信号。

视频信号从电视接收机到显示器输出需要传输相当长的距离，图像格式是被称为复合视频基带信号(CVBS)的模拟信号。

近几年，随着汽车电子技术的进展，对视频源、显示设备和视频传输线的讨论开发取得了很大发展。

例如，将导航显示器与电子系统分别开，使显示器可以安装在便于驾驶者观看的位置。

这种分别需要增强视频传输线。

此外，如今汽车上安装了越来越多的显示设备，包括用于显示速度、转速、汽车状态的电子仪表盘，以及后排座多媒体播放器(乘客能够观察电视或DVD等)。

各个显示器都需要视频传输线。

新一代汽车还可能配置各种摄像机用于辅助驾驶，例如后视镜摄像机、夜视镜以及路标识别摄像机，而每个摄像机都需要通过视频传输线衔接到显示设备。

车体内部快速增强的传输线，特殊是这些传输线越来越长，使得模拟CVBS信号的传输十分困难。

这些信号格式不能承受汽车的电磁干扰。

此外，大屏幕显示与越来越高的辨别率进一步加剧了视频干扰(如多径干扰)。

图1：第一代LVDS有8路输出，可利用LVDS发送/接收器衔接导航显示屏。

减小视频干扰的一种计划是用数字信号取代模拟信号，视频信号线本身不能产生干扰。

现已证实，低压差分信号(LVDS)能够为数字视频传输提供最合理的衔接。

小信号幅度(0.35V)、差分结构使LVDS传输线具有最小的电磁辐射。

第一代LVDS传输器件(如MAX9213、MAX9214)已经安装在汽车上，可提供一路时钟输出和三路数据，利用LVDS发送/接收器衔接导航显示屏(图1)。

三路并行输出要求达到图像传输所需的速率，时钟被用于同步传输。

图2：在直流均衡LVDS数据输出格式中，每7个并行数据位为一组，每组有2位附加位用于指示数据是否反转。

第一代系统的一个重要特征是可以挑选输出耦合，这种耦合方式避开了发送器和接收器之间的地电位差，这个电位差有时可能达到几伏量级。

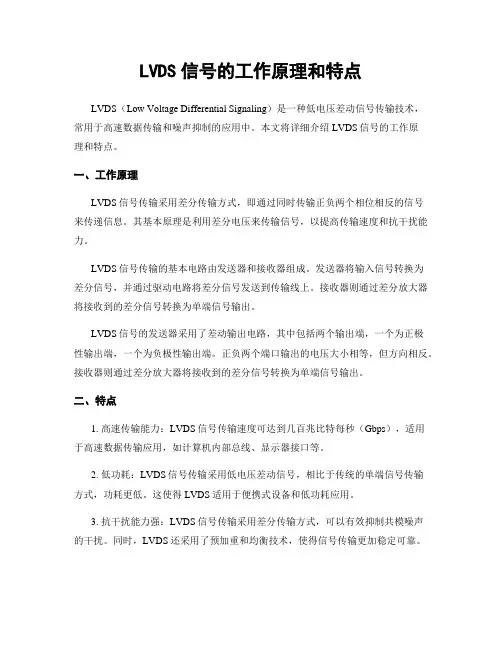

LVDS信号的工作原理和特点LVDS（Low Voltage Differential Signaling）是一种低电压差动信号传输技术，常用于高速数据传输和噪声抑制的应用中。

本文将详细介绍LVDS信号的工作原理和特点。

一、工作原理LVDS信号传输采用差分传输方式，即通过同时传输正负两个相位相反的信号来传递信息。

其基本原理是利用差分电压来传输信号，以提高传输速度和抗干扰能力。

LVDS信号传输的基本电路由发送器和接收器组成。

发送器将输入信号转换为差分信号，并通过驱动电路将差分信号发送到传输线上。

接收器则通过差分放大器将接收到的差分信号转换为单端信号输出。

LVDS信号的发送器采用了差动输出电路，其中包括两个输出端，一个为正极性输出端，一个为负极性输出端。

正负两个端口输出的电压大小相等，但方向相反。

接收器则通过差分放大器将接收到的差分信号转换为单端信号输出。

二、特点1. 高速传输能力：LVDS信号传输速度可达到几百兆比特每秒（Gbps），适用于高速数据传输应用，如计算机内部总线、显示器接口等。

2. 低功耗：LVDS信号传输采用低电压差动信号，相比于传统的单端信号传输方式，功耗更低。

这使得LVDS适用于便携式设备和低功耗应用。

3. 抗干扰能力强：LVDS信号传输采用差分传输方式，可以有效抑制共模噪声的干扰。

同时，LVDS还采用了预加重和均衡技术，使得信号传输更加稳定可靠。

4. 高可靠性：LVDS信号传输采用了差分信号传输，具有较高的抗干扰能力和抗噪声能力，能够在复杂的电磁环境中保持信号的稳定性和可靠性。

5. 灵活性：LVDS信号传输可以适应不同的传输距离和传输速率要求。

通过调整驱动电流和终端电阻等参数，可以实现不同的传输性能。

6. 低电压摆幅：LVDS信号传输的电压摆幅一般为350-400mV，相比于其他传输技术，如TTL和CMOS，电压摆幅更小，从而减少了功耗和电磁辐射。

7. 易于集成：LVDS信号传输技术已经被广泛应用于各种芯片和器件中，具有较好的兼容性和易于集成性。

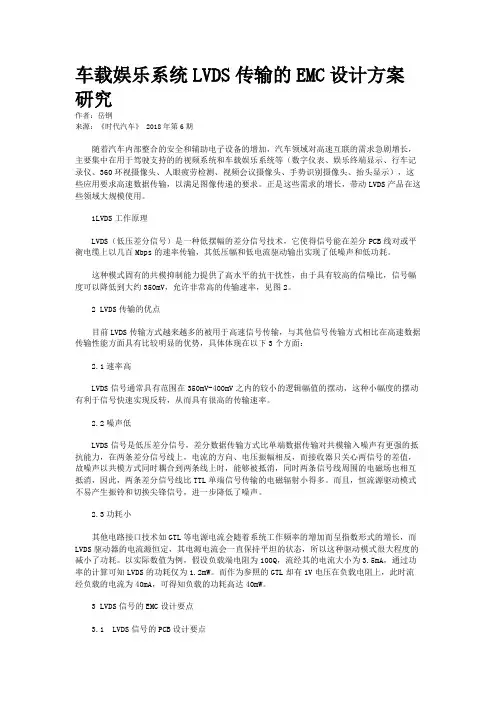

车载娱乐系统LVDS传输的EMC设计方案研究作者：岳钢来源：《时代汽车》 2018年第6期随着汽车内部整合的安全和辅助电子设备的增加，汽车领域对高速互联的需求急剧增长，主要集中在用于驾驶支持的的视频系统和车载娱乐系统等（数字仪表、娱乐终端显示、行车记录仪、360环视摄像头、人眼疲劳检测、视频会议摄像头、手势识别摄像头、抬头显示），这些应用要求高速数据传输，以满足图像传递的要求。

正是这些需求的增长，带动LVDS产品在这些领域大规模使用。

1LVDS工作原理LVDS（低压差分信号）是一种低摆幅的差分信号技术，它使得信号能在差分PCB线对或平衡电缆上以几百Mbps的速率传输，其低压幅和低电流驱动输出实现了低噪声和低功耗。

这种模式固有的共模抑制能力提供了高水平的抗干扰性，由于具有较高的信噪比，信号幅度可以降低到大约350mV，允许非常高的传输速率，见图2。

2 LVDS传输的优点目前LVDS传输方式越来越多的被用于高速信号传输，与其他信号传输方式相比在高速数据传输性能方面具有比较明显的优势，具体体现在以下3个方面：2.1速率高LVDS信号通常具有范围在350mV-400mV之内的较小的逻辑幅值的摆动，这种小幅度的摆动有利于信号快速实现反转，从而具有很高的传输速率。

2.2噪声低LVDS信号是低压差分信号，差分数据传输方式比单端数据传输对共模输入噪声有更强的抵抗能力，在两条差分信号线上，电流的方向、电压振幅相反，而接收器只关心两信号的差值，故噪声以共模方式同时耦合到两条线上时，能够被抵消，同时两条信号线周围的电磁场也相互抵消，因此，两条差分信号线比TTL单端信号传输的电磁辐射小得多。

而且，恒流源驱动模式不易产生振铃和切换尖锋信号，进一步降低了噪声。

2.3功耗小其他电路接口技术如GTL等电源电流会随着系统工作频率的增加而呈指数形式的增长，而LVDS驱动器的电流源恒定，其电源电流会一直保持平坦的状态，所以这种驱动模式很大程度的减小了功耗。

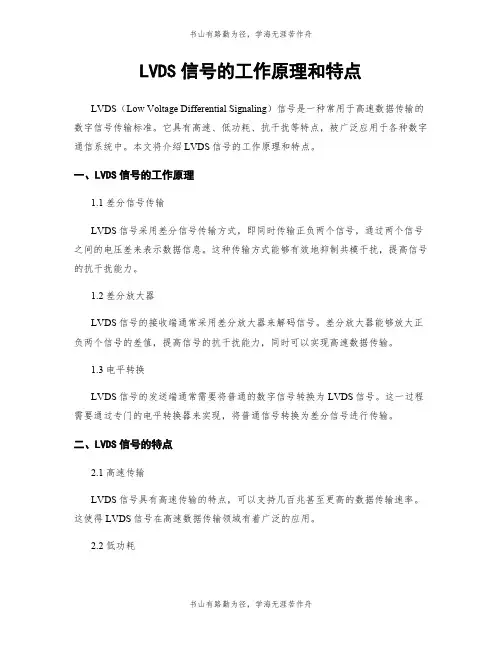

LVDS信号的工作原理和特点LVDS（Low Voltage Differential Signaling）信号是一种常用于高速数据传输的数字信号传输标准。

它具有高速、低功耗、抗干扰等特点，被广泛应用于各种数字通信系统中。

本文将介绍LVDS信号的工作原理和特点。

一、LVDS信号的工作原理1.1 差分信号传输LVDS信号采用差分信号传输方式，即同时传输正负两个信号，通过两个信号之间的电压差来表示数据信息。

这种传输方式能够有效地抑制共模干扰，提高信号的抗干扰能力。

1.2 差分放大器LVDS信号的接收端通常采用差分放大器来解码信号。

差分放大器能够放大正负两个信号的差值，提高信号的抗干扰能力，同时可以实现高速数据传输。

1.3 电平转换LVDS信号的发送端通常需要将普通的数字信号转换为LVDS信号。

这一过程需要通过专门的电平转换器来实现，将普通信号转换为差分信号进行传输。

二、LVDS信号的特点2.1 高速传输LVDS信号具有高速传输的特点，可以支持几百兆甚至更高的数据传输速率。

这使得LVDS信号在高速数据传输领域有着广泛的应用。

2.2 低功耗LVDS信号在传输过程中的功耗相对较低，这使得它在一些对功耗要求较高的场合有着明显的优势。

例如在移动设备、电池供电设备等领域。

2.3 抗干扰能力强LVDS信号采用差分信号传输方式，能够有效地抑制共模干扰，提高信号的抗干扰能力。

这使得LVDS信号在工业控制、汽车电子等领域有着广泛的应用。

三、LVDS信号的应用领域3.1 高清视频传输LVDS信号在高清视频传输领域有着广泛的应用，可以实现高速数据传输，保证视频数据的高质量传输。

3.2 工业控制LVDS信号在工业控制领域有着重要的应用，可以实现高速数据传输、抗干扰能力强的特点，保证工业设备的稳定运行。

3.3 汽车电子LVDS信号在汽车电子领域有着广泛的应用，可以实现高速数据传输、抗干扰能力强的特点，保证汽车电子系统的稳定运行。

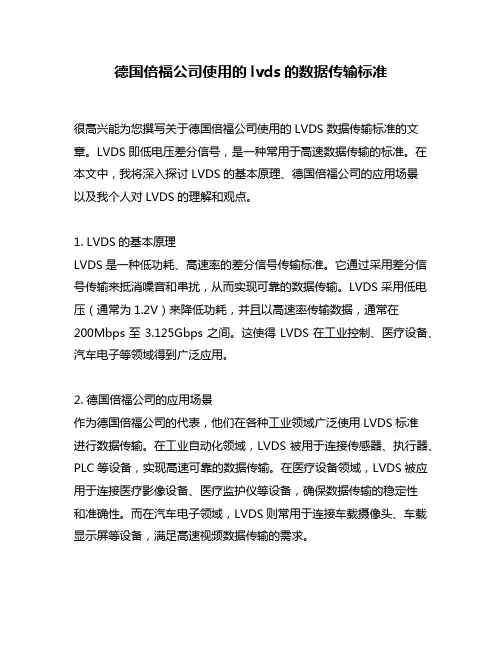

德国倍福公司使用的lvds的数据传输标准很高兴能为您撰写关于德国倍福公司使用的LVDS数据传输标准的文章。

LVDS即低电压差分信号，是一种常用于高速数据传输的标准。

在本文中，我将深入探讨LVDS的基本原理、德国倍福公司的应用场景以及我个人对LVDS的理解和观点。

1. LVDS的基本原理LVDS是一种低功耗、高速率的差分信号传输标准。

它通过采用差分信号传输来抵消噪音和串扰，从而实现可靠的数据传输。

LVDS采用低电压（通常为1.2V）来降低功耗，并且以高速率传输数据，通常在200Mbps至3.125Gbps之间。

这使得LVDS在工业控制、医疗设备、汽车电子等领域得到广泛应用。

2. 德国倍福公司的应用场景作为德国倍福公司的代表，他们在各种工业领域广泛使用LVDS标准进行数据传输。

在工业自动化领域，LVDS被用于连接传感器、执行器、PLC等设备，实现高速可靠的数据传输。

在医疗设备领域，LVDS被应用于连接医疗影像设备、医疗监护仪等设备，确保数据传输的稳定性和准确性。

而在汽车电子领域，LVDS则常用于连接车载摄像头、车载显示屏等设备，满足高速视频数据传输的需求。

3. 个人观点和理解对于LVDS标准，我个人认为其在高速数据传输方面具有明显优势。

其采用差分信号传输方式能够有效抵消信号线上的噪音和干扰，确保数据传输的稳定性和可靠性。

LVDS标准的低功耗特性也使其在各种领域得到广泛应用。

在未来，随着工业自动化、医疗设备、汽车电子等领域的不断发展，LVDS作为一种高速数据传输标准，将继续发挥重要作用。

总结回顾通过本文的全面讨论，我对LVDS标准有了更深入的理解。

我们深入了解了LVDS的基本原理，了解了其低功耗、差分信号传输等特性。

我们了解了德国倍福公司在工业控制、医疗设备、汽车电子等领域广泛应用LVDS标准的案例。

我分享了个人对LVDS标准的观点和理解。

通过本文的阅读，我相信您对LVDS标准也有了更全面、深入和灵活的理解。

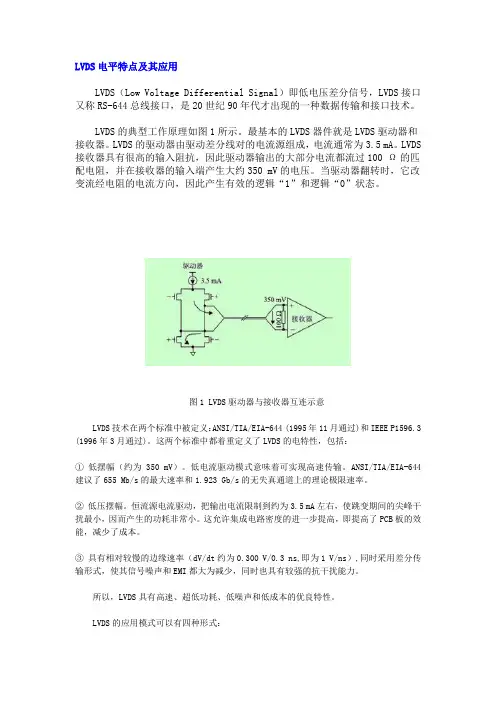

LVDS电平特点及其应用LVDS（Low Voltage Differential Signal）即低电压差分信号，LVDS接口又称RS-644总线接口，是20世纪90年代才出现的一种数据传输和接口技术。

LVDS的典型工作原理如图1所示。

最基本的LVDS器件就是LVDS驱动器和接收器。

LVDS的驱动器由驱动差分线对的电流源组成，电流通常为3.5 mA。

LVDS 接收器具有很高的输入阻抗，因此驱动器输出的大部分电流都流过100 Ω的匹配电阻，并在接收器的输入端产生大约350 mV的电压。

当驱动器翻转时，它改变流经电阻的电流方向，因此产生有效的逻辑“1”和逻辑“0”状态。

图1 LVDS驱动器与接收器互连示意LVDS技术在两个标准中被定义：ANSI/TIA/EIA-644 (1995年11月通过)和IEEE P1596.3 (1996年3月通过)。

这两个标准中都着重定义了LVDS的电特性，包括：① 低摆幅（约为350 mV）。

低电流驱动模式意味着可实现高速传输。

ANSI/TIA/EIA-644建议了655 Mb/s的最大速率和1.923 Gb/s的无失真通道上的理论极限速率。

② 低压摆幅。

恒流源电流驱动，把输出电流限制到约为3.5 mA左右，使跳变期间的尖峰干扰最小，因而产生的功耗非常小。

这允许集成电路密度的进一步提高，即提高了PCB板的效能，减少了成本。

③ 具有相对较慢的边缘速率（dV/dt约为0.300 V/0.3 ns,即为1 V/ns）,同时采用差分传输形式，使其信号噪声和EMI都大为减少，同时也具有较强的抗干扰能力。

所以，LVDS具有高速、超低功耗、低噪声和低成本的优良特性。

LVDS的应用模式可以有四种形式：① 单向点对点（pointtopoint），这是典型的应用模式。

② 双向点对点（pointtopoint），能通过一对双绞线实现双向的半双工通信。

可以由标准的LVDS的驱动器和接收器构成；但更好的办法是采用总线LVDS驱动器，即BLVDS,这是为总线两端都接负载而设计的。

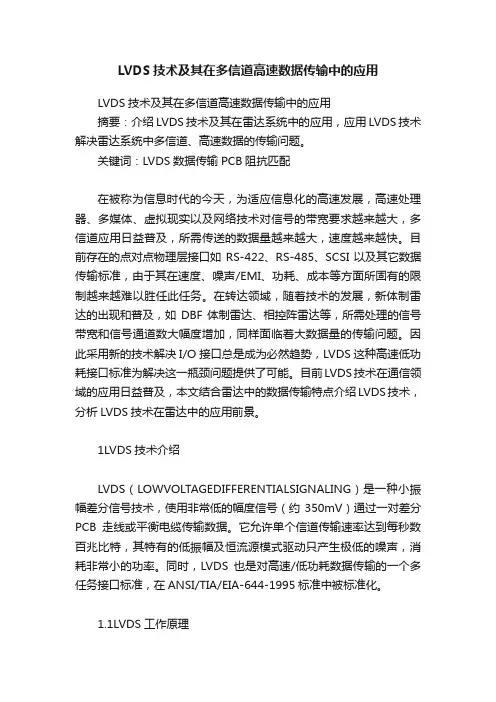

LVDS技术及其在多信道高速数据传输中的应用LVDS技术及其在多信道高速数据传输中的应用摘要：介绍LVDS技术及其在雷达系统中的应用，应用LVDS技术解决雷达系统中多信道、高速数据的传输问题。

关键词：LVDS数据传输PCB阻抗匹配在被称为信息时代的今天，为适应信息化的高速发展，高速处理器、多媒体、虚拟现实以及网络技术对信号的带宽要求越来越大，多信道应用日益普及，所需传送的数据量越来越大，速度越来越快。

目前存在的点对点物理层接口如RS-422、RS-485、SCSI以及其它数据传输标准，由于其在速度、噪声/EMI、功耗、成本等方面所固有的限制越来越难以胜任此任务。

在转达领域，随着技术的发展，新体制雷达的出现和普及，如DBF体制雷达、相控阵雷达等，所需处理的信号带宽和信号通道数大幅度增加，同样面临着大数据量的传输问题。

因此采用新的技术解决I/O接口总是成为必然趋势，LVDS这种高速低功耗接口标准为解决这一瓶颈问题提供了可能。

目前LVDS技术在通信领域的应用日益普及，本文结合雷达中的数据传输特点介绍LVDS技术，分析LVDS技术在雷达中的应用前景。

1LVDS技术介绍LVDS（LOWVOLTAGEDIFFERENTIALSIGNALING）是一种小振幅差分信号技术，使用非常低的幅度信号（约350mV）通过一对差分PCB走线或平衡电缆传输数据。

它允许单个信道传输速率达到每秒数百兆比特，其特有的低振幅及恒流源模式驱动只产生极低的噪声，消耗非常小的功率。

同时，LVDS也是对高速/低功耗数据传输的一个多任务接口标准，在ANSI/TIA/EIA-644-1995标准中被标准化。

1.1LVDS工作原理图1为LVDS的原理简图，其驱动器由一个恒流源（通常为3.5mA）驱动一对差分信号线组成。

在接收端有一个高的直流输入阻抗（几乎不会消耗电流），所以几乎全部的驱动电流将流经100Ω的终端电阻在接收器输入端产生约350mV的电压。

汽车lvds线缆技术参数汽车LVDS线缆技术参数随着汽车科技的不断发展，车载娱乐系统的需求也越来越高。

LVDS （Low Voltage Differential Signaling，低压差分信号传输）线缆技术应运而生，成为现代汽车中重要的数据传输方式之一。

本文将从技术参数的角度来介绍LVDS线缆在汽车中的应用。

1. 传输速率LVDS线缆的传输速率是衡量其性能的重要指标之一。

一般而言，汽车中使用的LVDS线缆传输速率在500Mbps到1Gbps之间。

这种高速传输能力可以满足车载娱乐系统对音视频数据的实时传输需求，确保乘客能够享受到流畅的娱乐体验。

2. 传输距离LVDS线缆的传输距离也是其重要的技术参数之一。

由于汽车的电子设备分布在车内的不同位置，因此对传输距离的要求也不同。

一般而言，LVDS线缆的传输距离可达到10米以上，可以满足车内各设备之间的数据传输需求。

3. 抗干扰能力在汽车中，存在着大量的电磁干扰源，如发动机、点火系统等。

因此，LVDS线缆要具备良好的抗干扰能力，以确保数据传输的稳定性和可靠性。

LVDS线缆采用差分信号传输方式，通过差分信号的抑制作用，有效地降低了干扰的影响，提高了抗干扰能力。

4. 带宽LVDS线缆的带宽决定了其可以传输的数据量。

对于车载娱乐系统而言，需要传输的数据包括音频、视频以及其他控制信息等。

因此，LVDS线缆的带宽要足够宽广，以支持高质量的音视频传输和实时控制指令的传输。

5. 线缆结构LVDS线缆的结构也对其性能有着重要影响。

一般而言，LVDS线缆采用同轴电缆结构，其中包括两根内绞线和一个外屏蔽层。

内绞线用于传输差分信号，外屏蔽层则用于防止干扰。

这种结构不仅可以提高信号传输的质量，还可以减少信号的衰减和串扰现象，保证数据传输的稳定性和可靠性。

6. 线缆长度LVDS线缆的长度对其传输性能有一定的影响。

一般而言，线缆长度越长，传输中的衰减就越大。

因此，在设计车载娱乐系统时，需要合理安排线缆的布置，使得LVDS线缆的长度尽量短，以确保传输质量。

LVDS在汽车电子中的应用
低电压差分信号传输(LVDS)已经在众多应用中得到验证，LVDS 在传送高
数据率信号的同时还具有其它优势: 与低电源电压的兼容性；低功耗；低辐射；高抗干扰性；简单的布线和终端匹配。

LVDS 为差分模式(图1)，这种模式固有的共模抑制能力提供了高水平的抗干扰性，由于具有较高的信噪比，信号幅度
可以降低到大约100mV (图2)，允许非常高的传输速率。

较低的信号摆幅还有助于降低功耗。

与上述优势相比，LVDS 的缺陷(每一通道需要两根连线传输信号)已经显得微不足道。

图1. 基本的LVDS 发送接收结构
图2. LVDS 的信号强度和幅度
随着汽车内部整合的安全和辅助电子设备的增加，汽车领域对高速互连的需
求急剧增长，主要集中在用于驾驶支持(电子后视镜、导航系统、泊车距离控制、超视距显示、仰视显示)的视频显示系统，车载娱乐系统(电视和DVD 播放器) 等，这些应用要求高速数据传输，以满足图像传递的要求。

正是这些需求的增长，带动LVDS 产品在这些领域崭露头角(图3)。

图3. 汽车应用的典型LVDS 连接
LVDS 非常适合汽车应用。

汽车内部存在众多的电磁辐射源，因此，抗干扰
能力是汽车电子设计最基本的要求。

另外，考虑到LVDS 传输线自身的低辐射
优势，对系统的其它设施几乎不产生额外干扰。

LVDS 传输只需要简单的电阻
连接，简化了电路布局，线路连接也非常简单(采用双绞铜质电缆)。

LVDS 兼。

LVDS多媒体接口在汽车电子领域的应用
低电压差分信号传输(LVDS)已经在众多应用中得到验证，LVDS 在传送高
数据率信号的同时还具有其它优势: 与低电源电压的兼容性；低功耗；低辐射；高抗干扰性；简单的布线和终端匹配。

LVDS 为差分模式(图1)，这种模式固有的共模抑制能力提供了高水平的抗干扰性，由于具有较高的信噪比，信号幅
度可以降低到大约100mV (图2)，允许非常高的传输速率。

较低的信号摆幅还有助于降低功耗。

与上述优势相比，LVDS 的缺陷(每一通道需要两根连线传输信号)已经显得微不足道。

图1. 基本的LVDS 发送接收结构
图2. LVDS 的信号强度和幅度
随着汽车内部整合的安全和辅助电子设备的增加，汽车领域对高速互连的需
求急剧增长，主要集中在用于驾驶支持(电子后视镜、导航系统、泊车距离控制、超视距显示、仰视显示)的视频显示系统，车载娱乐系统(电视和DVD 播放器) 等，这些应用要求高速数据传输，以满足图像传递的要求。

正是这些需求的增长，带动LVDS 产品在这些领域崭露头角(图3)。

图3. 汽车应用的典型LVDS 连接tips:感谢大家的阅读，本文由我司收集整编。

仅供参阅！。

LVDS原理与应用简介1 LVDS信号介绍LVDS：Low Voltage Differential Signaling，低电压差分信号。

LVDS传输支持速率一般在155Mbps（大约为77MHZ）以上。

LVDS是一种低摆幅的差分信号技术，它使得信号能在差分PCB线对或平衡电缆上以几百Mbps的速率传输，其低压幅和低电流驱动输出实现了低噪声和低功耗。

IEEE在两个标准中对LVDS信号进行了定义。

ANSI/TIA/EIA-644中，推荐最大速率为655Mbps，理论极限速率为1.923Mbps。

1.1 LVDS信号传输组成TTL TTLLVDS差分接收器图1 LVDS信号传输组成图LVDS信号传输一般由三部分组成：差分信号发送器，差分信号互联器，差分信号接收器。

差分信号发送器：将非平衡传输的TTL信号转换成平衡传输的LVDS信号。

通常由一个IC来完成，如：DS90C031差分信号接收器：将平衡传输的LVDS信号转换成非平衡传输的TTL信号。

通常由一个IC来完成，如：DS90C032差分信号互联器：包括联接线（电缆或者PCB走线），终端匹配电阻。

按照IEEE规定，电阻为100欧。

我们通常选择为100，120欧。

1.2 LVDS信号电平特性LVDS物理接口使用1.2V偏置电压作为基准，提供大约400mV摆幅。

LVDS驱动器由一个驱动差分线对的电流源组成（通常电流为3.5mA），LVDS接收器具有很高的输入阻抗，因此驱动器输出的电流大部分都流过100Ω　的匹配电阻，并在接收器的输入端产生大约350mV 的电压。

电流源为恒流特性，终端电阻在100――120欧姆之间，则电压摆动幅度为：3.5mA * 100 = 350mV ；3.5mA * 120 = 420mV 。

下图为LVDS 与PECL （光收发器使用的电平）电平变化。

图2 LVDS 与PECL 电平图示由逻辑“0”电平变化到逻辑“1”电平是需要时间的。

弱电技术在汽车行业的应用及操作方案弱电技术是指在电压较低、电流较弱的条件下完成信号传输与控制的一种技术。

在汽车行业中，弱电技术被广泛应用于车辆的电子设备和通讯系统，以及安全与导航系统等方面。

本文将详细介绍弱电技术在汽车行业中的应用，并提供一些相关的操作方案。

一、汽车电子设备中的弱电技术应用1. 车载音响系统：弱电技术在车辆音响系统中起着重要作用。

通过弱电技术将来自车辆各个部位的音频信号传输到音响设备，实现音乐播放、蓝牙通话等功能。

此外，也可通过弱电技术连接车载音响系统和车辆的多媒体系统，实现与导航、智能手机等设备的互联互通。

2. 车载通信系统：弱电技术在车载通信系统中被广泛应用。

通过该技术，车辆可以实现与外部通信网络的连接，包括手机信号的接入、车载Wi-Fi的实现等。

弱电技术的应用使得驾车过程中的通信更加便捷，为用户提供了更好的出行体验。

3. 车载监控系统：弱电技术在车载监控系统中扮演着重要的角色。

通过弱电技术，车辆内部的摄像头可以将录制的视频信号传输至车载监控系统，实现对驾驶过程的监控和记录。

此外，弱电技术还可以用于连接车载监控系统与云存储系统，方便用户随时查看记录的视频内容。

二、弱电技术在车辆安全与导航系统中的应用1. 车辆安全系统：弱电技术在车辆安全系统中发挥着重要的作用。

例如，利用弱电技术将车辆底盘的传感器信号传输至车辆安全控制系统，实现对制动、转向等安全系统的控制。

该技术的应用可以提高车辆操控性能，保障驾驶人员和乘客的安全。

2. 车辆导航系统：弱电技术在车辆导航系统中也有广泛应用。

通过弱电技术，车载导航设备可以接收到卫星信号并进行定位，为驾驶人员提供准确的导航信息。

此外，弱电技术还可以用于实现车辆位置共享、实时交通信息推送等功能，提高驾驶的效率与便捷性。

三、弱电技术在汽车行业中的操作方案1. 弱电技术的接线与连接：在汽车行业中，操作者需要根据设备的特点和连接要求进行相应的接线和连接。

一般来说，需要确保电源和地线的接线正确可靠，信号线的连接也要仔细检查，以避免接触不良或短路情况。

LVDS技术的应用慧聪电子元器件商务网2003-09-10 9:32:24随着互联网日趋普及，各式各样的通信设备也日渐受到消费者的欢迎，令数据传输的需求急剧增加。

此外，数字电视、高分辨率电视及彩色图像均需要更高的频宽。

因此，系统设计工程师必须依靠模拟技术设计电路系统及支持数据传输。

低电压差分信号传输技术(简称LVDS)便是这样的一种模拟技术，工程师可以利用这种技术设计混合信号系统。

LVDS采用高速模拟电路技术，可确保铜导线能够支持千兆位以上的数据传输。

LVDS的发展不断衍生出各种新技术，而新技术的面世又进一步将LVDS的应用范围扩大。

总线低电压差分信号传输(BLVDS)技术便是第一种由LVDS衍生出来的，其优点是确保利用低电压差分方式传输的信号可获双向及多站式配置的支持。

本文着重介绍LVDS技术。

低电压差分信号传输是一种通用的接口标准，适用于高速数据传输。

ANSI/TIA/EIA-644-1995 标准规定需采用物理层为电子接口。

这个标准只规定驱动器及接收器的电学特性，至于协议、互连或连接器等方面的技术资料，这个标准并无作出任何规定，只让个别应用方案各自设定有关的技术规格。

LVDS标准的工作组只决定电学特性，以确保LVDS能成为一个多用途接口标准。

因此工程师设计采用LVDS芯片的应用方案时也应参考相关的协议及互连标准。

你若需要达到100Mbps或以上的数据传输速度，LVDS便是你的理想解决方案。

不同市场上均有许多不同的应用方案需要采用LVDS以支持数据传输。

有关应用方案包括：用于数据传送的可堆栈集线器，用于通讯的无线基地台及异步传输模式(A TM)交换器，计算机用的平面显示器及服务器，接口设备如打印机及数字复印机，工业用高分辨率显示器，以及汽车用的平面显示器。

以上述的应用方案来说，系统内及系统之间的资料均以极高的速度进行传输。

我们称系统内的数据传输为"系统内的方式"。

这是LVDS解决方案的主要用途。

lvds发展现状及未来趋势分析概述低电压差分信号（Low Voltage Differential Signaling，LVDS）作为一种高速、低功耗的数字信号传输技术，在现代通信、计算机、工业控制等领域得到了广泛应用。

本文将对LVDS的发展现状及未来趋势进行分析，并探讨其在不同领域的应用前景。

发展现状1. 技术特点LVDS是一种差分信号传输技术，它通过在发送和接收电路之间采用差分传输方式来抑制共模噪声，提高抗干扰能力。

相比于传统的单端传输方式，LVDS具有更低的功耗、更高的抗干扰能力和更高的带宽。

因此，LVDS在高速数据传输领域具有独特的优势。

2. 应用领域LVDS广泛应用于各个领域的高速数据传输中，尤其在通信、计算机和工业控制领域。

在通信领域，LVDS被用于传输高速数据，提高传输速度和距离；在计算机领域，LVDS则被应用于内部总线、显示器接口等；在工业控制领域，LVDS被用于传输控制信号和监测数据。

未来趋势1. 高速数据传输需求的增长随着云计算、物联网和人工智能等技术的快速发展，对高速数据传输的需求将越来越大。

LVDS作为一种高速、低功耗的传输技术，具有应对这些需求的潜力。

未来，LVDS将继续在数据中心、通信网络和工业自动化等领域发挥重要作用。

2. 集成度的提高随着半导体技术的进步，集成度的提高将成为LVDS发展的一个重要趋势。

目前，LVDS芯片往往需要单独的收发器来实现信号的发送和接收，增加了系统的复杂性和成本。

但随着集成度的提高，未来LVDS芯片有望实现单芯片集成，从而降低系统成本和功耗。

3. 光纤传输的应用随着传输速率和距离要求的不断增加，LVDS在光纤传输中的应用前景广阔。

与电缆传输相比，光纤传输具有更高的带宽和更远的传输距离。

因此，未来LVDS 有望与光纤技术相结合，实现高速数据传输和长距离信号传输的需求。

结论LVDS作为一种高速、低功耗的数字信号传输技术，发展前景广阔。

在未来，LVDS将继续在通信、计算机和工业控制等领域发挥重要作用。

低压差分信号LVDS (Low V oltage Differential Signa1)是由ANSI／TIA／EIA-644—1995定义的用于高速数据传输的物理层接口标准。

它具有超高速(1．4 Gb／s)、低功耗及低电磁辐射的特性，是在铜介质上实现千兆位级高速通信的优选方案；可用于服务器、可堆垒集线器、无线基站、A TM 交换机及高分辨率显示等等，也可用于通用通信系统的设计。

BLVDS (Bus LVDS)是LVDS技术在多点通信领域的扩展，要求附加总线仲裁设计、更大的驱动电流(10 mA)和更好的阻抗匹配设计。

通常的LVDS电路设计使用各种专用芯片，如美国半导体公司的DS92LV16等。

LVDS技术是一种低摆幅的通用I／O标准，其低摆幅和低电流驱动输出实现了低噪声和低功耗，解决了物理层点对点传输的瓶颈问题，满足了数据高速传输的要求。

降低供电电压减少了高密度集成电路的功耗，减少了芯片内部的散热，从而提高了芯片的集成度。

LVDS具有数据率高、功耗低、端接匹配容易、可靠性高、成本低等优点。

LVDS的物理接口使用1．2 V偏置，约400 mV摆幅的信号，LVDS驱动器和接收器是电流驱动方式，不依赖于特定的供电电压，很容易迁移到低电压供电的系统中去，而且性能不变。

图2是一个简单的单向LVDS接口连接图，每个点对点连接的差分对由一个驱动器、互连介质和一个接收器组成，驱动器和接收器主要完成，TTL信号和LVDS信号的互相转换；互连介质包括电缆、PCB上的差分线对和匹配阻抗。

LVDS驱动器由一个驱动差分线对的电流源组成，通常为3．5 mA。

LVDS接收器具有很高的输入阻抗，驱动器输出的电流大部分都流过100欧姆的匹配电阻，并在接收器的输入端产生大约350 mV的电压。

当驱动器翻转时，则改变流经电阻的电流方向，产生有效的逻辑‘1’和逻辑‘0’状态。

LVDS接收器可以承受±1 V的电压变化，当存在系统噪声时，噪声以共模方式同时耦合到一对差分线上，并在接收器中相减，从而消除噪声。
